Producttype	Steun voor plasmascherm
Merk	PIONEER
Model	PDK-FS05
Beoogd gebruik	Basisteun voor PIONEER plasmaschermen (PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-436XDE, PDP-436FDE, PDP-436HDG)
Afmetingen (L x H x D)	960 x 760 x 478 mm (met PDP-steun in middenpositie en korte steunvoeten)
Gewicht	33,0 kg (met korte steunvoeten)
Maximaal gewicht op glasplaat	20 kg
Schermcompatibiliteit	PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-436XDE, PDP-436FDE, PDP-436HDG
Inhoud van de doos	Centrale steunkolom (x1), Basis (x1), PDP-steun (x1), Glasplaat (x1), Glasstijlen (x2), Kolomdeksels (x2), Lange steunvoeten (x2), Korte steunvoeten (x2), Kabeldeksel (x1), Deksel (x1), Korte schroeven M8x16 (x12), Inbussleutel (x1), Kabelbinders (x4), Middelgrote schroeven M8x35 (x4), Zilveren M4x10 schroeven (x4), Lange zilveren M8x60 schroeven (x2), Zwarte M4x10 schroeven (x2), Gebruiksaanwijzing (x1)
Functies	Wieltjes voor verplaatsing, hoogteverstelling scherm in 3 standen, glasplaat voor apparaten (max 20 kg), kabelbeheer met deksel en kabelbinders, compatibiliteit met zij- of onderluidsprekers
Veiligheid	Voorkomen van kantelen met muurbevestigingen (M8 bouten niet meegeleverd), niet installeren in de buurt van open vuur, vereist twee personen voor installatie, niet tegen het scherm leunen
Onderhoud en reiniging	Reinigen met een zachte droge doek, vermijd schurende producten
Installatie	Op een vlakke en stevige ondergrond, schroeven meegeleverd, Philips schroevendraaier vereist (niet meegeleverd)
Benodigde gereedschappen	Philips schroevendraaier (niet meegeleverd)

Veelgestelde vragen - PDK-FS05 PIONEER

Welke plasmaschermen zijn compatibel met de PIONEER PDK-FS05-steun?

Deze steun is ontworpen voor PIONEER plasmaschermen van de series PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-436XDE, PDP-436FDE en PDP-436HDG. Gebruik met andere modellen kan leiden tot instabiliteit.

Hoe installeer ik de glasplaat op de steun?

Bevestig eerst de glasstijlen (links en rechts) aan de centrale steunkolom, schuif vervolgens de glasplaat in de stijlen met het waarschuwingslabel naar boven. Draai de zwarte M4x10 schroeven aan beide uiteinden vast om deze op zijn plaats te houden.

Wat is het maximale gewicht dat de glasplaat kan dragen?

De glasplaat kan een maximale belasting van 20 kg dragen. Plaats nooit een apparaat dat dit gewicht overschrijdt.

Hoe stel ik de hoogte van het scherm af?

De PDP-steun kan op de centrale steunkolom worden bevestigd met behulp van de bovenste, middelste of onderste gaten. De middelste gaten komen overeen met de standaard installatie.

Kan ik deze steun gebruiken met luidsprekers?

Ja, de steun is compatibel met luidsprekers die aan de zijkanten of onder het scherm worden geplaatst. Gebruik de korte steunvoeten voor zijluidsprekers en de lange steunvoeten voor onderluidsprekers of alleen een scherm.

Hoe verplaats ik de steun en het scherm veilig?

Houd altijd de centrale steunkolom vast om het geheel te verplaatsen. Trek nooit aan het scherm, de luidsprekers of de glasplaat. Op een oneffen oppervlak, houd vast aan de basis. Let op dikke tapijten die de wieltjes kunnen blokkeren.

Hoe voorkom ik dat het scherm kantelt?

Na installatie, bevestig het scherm aan de muur met M8 bouten (niet meegeleverd) en stevige kabels of kettingen. Installeer de antikantelvoorzieningen aan beide zijden van het scherm.

Welke gereedschappen zijn nodig om de steun te monteren?

Een Philips schroevendraaier is vereist. Alle schroeven en een inbussleutel worden meegeleverd met het product.

Wat moet ik doen als de videorecorder op de glasplaat storing veroorzaakt op het plasmascherm?

Plaats de videorecorder op de basis van de steun in plaats van op de glasplaat om elektromagnetische interferentie te voorkomen.

Hoe reinig ik de steun en de glasplaat?

Gebruik een zachte droge doek om stof te verwijderen. Vermijd schurende of vloeibare producten die de oppervlakken kunnen beschadigen.

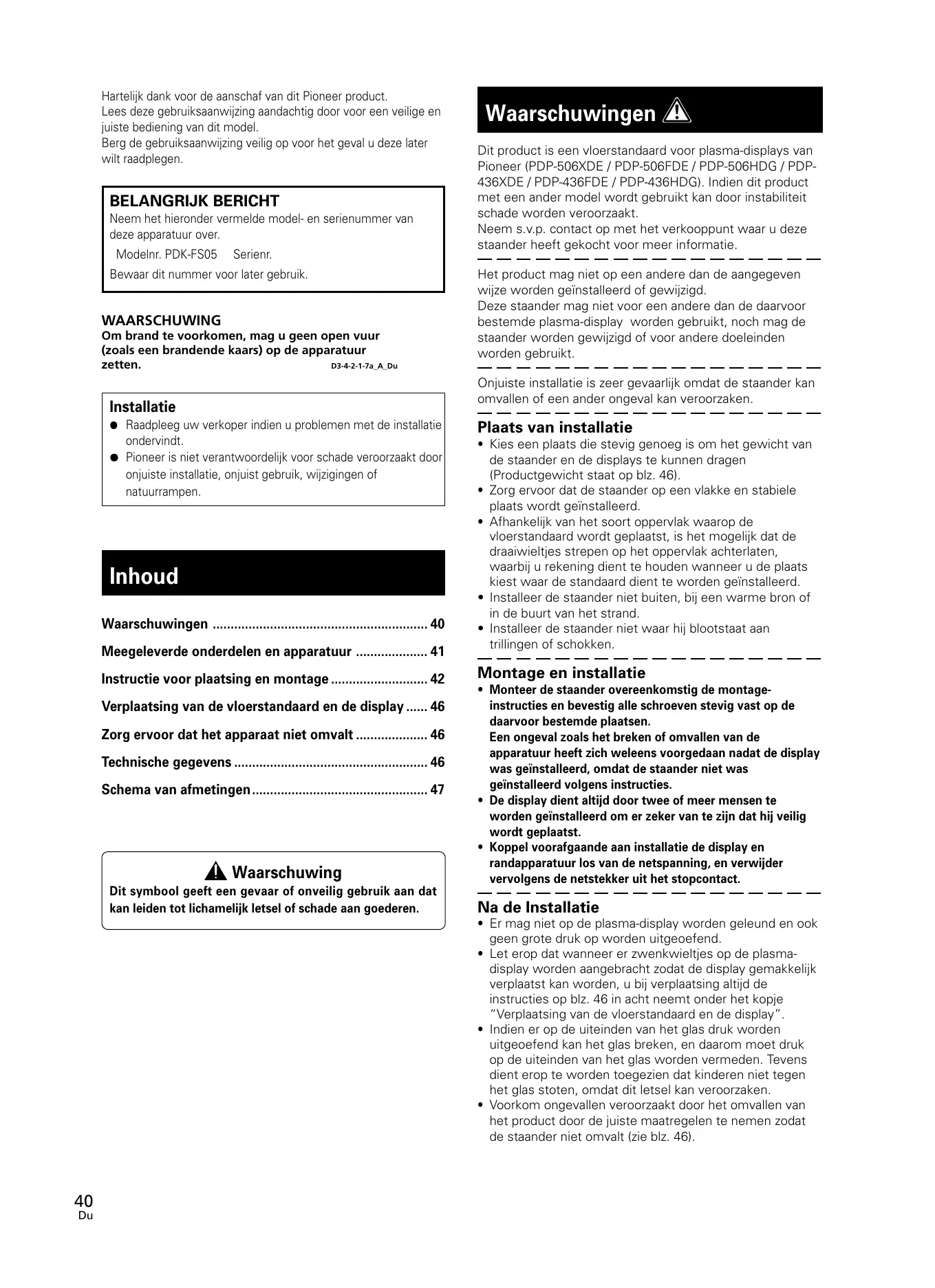

GEBRUIKSAANWIJZING PDK-FS05 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksanaanjwijing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serialummer van deze apparatuur over.

Modelnr. PDK-FS05 Serienr.

Bewaar dit nummer voor later gebruik.

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur

zetten.

D3-4-2-1-7a_A_Du

Installatie

• Raadpleeg uw verkoper indien u problemen met de installmentie ondervindt.
• Pioneer is Niet verantwoordelijk voor schade veroorzaakt door onjuiste installmentie, onjuist gebruik, wijzigingen of naturuurrampen.

Inhoud

Waarschuwingen 40
Meegeleverde onderdelen en apparatuur 41
Instructie voor plaatsing en montage 42
Verplaatsing van de vloerstandaard en de display..... 46
Zorg ervoor dat het apparaat Niet omvalt 46
Technische gegevens 46

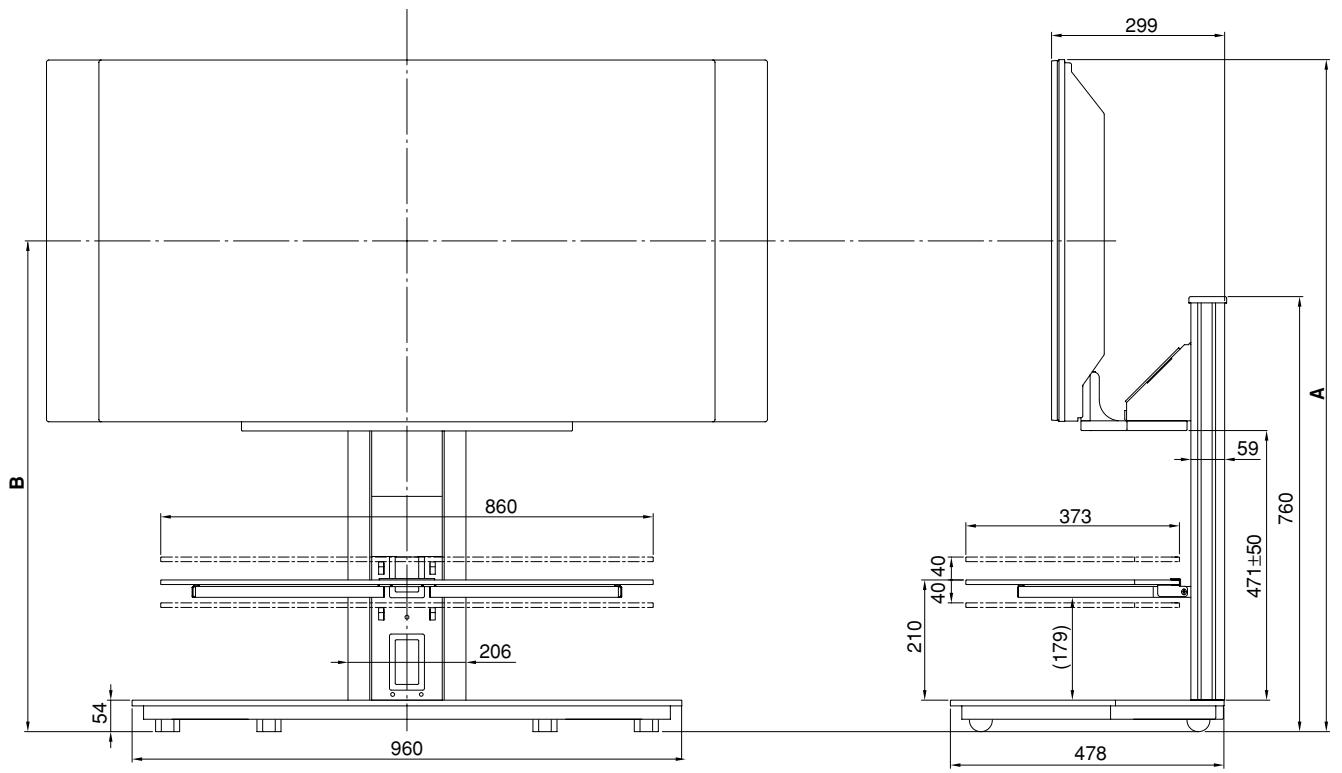

Schema van afmetingen 47

Waarschuwing

Dit symbol geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een vloerstandaard voor plasma-displays van Pioneer (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-436XDE / PDP-436FDE / PDP-436HDG). Indien dit product met een ander model worden gezruikt kan door instabilititeit schade worden veroorzaakt.

Neem s.v.p. contact op met het verkooppunt waar u deze staander heeft gekocht voor meer informatie.

Het product mag Niet op een andere dan de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortbestemde plasma-display worden gebruikt, noch mag destaander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installment is zeer gevaarlijk odomat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installmentie

• Kies een plaat die stevig genoeg is om het gewicht van de staander en de displays te können dragen (Productgewicht staat op blz. 46).
• Zorg ervoor dat de staander op een vlakke en stabieleplaats worden geinstalleer.
• Afhankelijk van het soort oppervlak waarop de vloerstandaard worden geplaatst, is het möglichk dat de draaiwieltjes strepen op het oppervlak achefterlaten, waar bij u rekening dient te honden wanner u deplaats kiest waar de standarddient te worden geinstalleerd.
• Installeer de staander Niet buiten, bij een warme bron of in de buurt van het strand.
• Installeer de staander Niet waar hij bloatstaat aan trillingen of schokken.

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de waaroor bestemde plaatsen.
  Een ongeval Zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geinstalleer, bzwat de staander Niet was geinstalleer volgens instructies.
• De display dient.altijd door twee ofmeer mensen te worden geinstalleerd om er zeker van te zich dat hij veilig worden geplaatst.
• Koppel voorafgaande aan installmentie de display en randapparatuur los van de netspanning, en verwijderervolgens de netstekker uit het stopcontact.

Na de Installatie

• Er mag nicht op de plasma-display worden geleund en ook geen große druk op worden uitgeoefend.
• Let erop dat wonneer er zwenkwieltjes op de plasmadisplay worden aangebracht zodate display gemakkelijkverplaatst kan worden, u bij verplaatsing.altijd de instructies op blz. 46 in ache ntnemt onder het kopje"Verplaatsing van de vloerstandaard en de display".
• Indien er op de uiteinden van het glas druk worden uitgeoefend kan het glas breken, en waarom moet druk op de uiteinden van het glas worden vermeden. Tevens dient erop te worden toegezien dat kinderen Niet gegen het glas stoten, waar dat dit letsel kan veroorzaken.
• Voorkom ongevallenveroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodate staander Niet omvalt (zie blz. 46).

Meegeleverde onderdelen en apparatuur

Controleer Voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur heeft ontvangen.
- Een kruskopschroeovendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

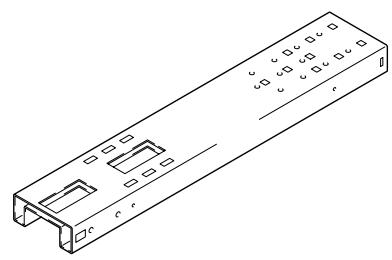

Middensteunkolom x 1

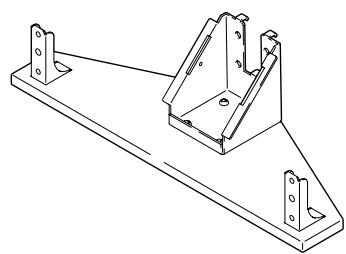

- Voetstuk x 1

- PDP-appendage x 1

- Glaspaneel x 1
Glassteunen (x 2 één links en één rechts)

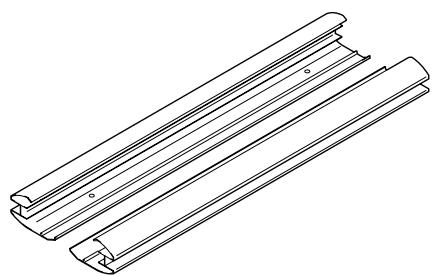

• Behuizing steunkolom (x 2 één links en één rechts)

  Om ervoor te zorgen dat het glas Niet breekt, moet het glaspaneel in de verpakking blijven totdat u zover bent dat het op de vloerstandaard bevestigd kan worden.

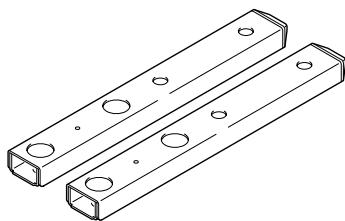

- Lange steunen x 2

Korte steunen × 2

(Zie voor wijze van gebruik de tabel in stap 3 op blz. 42.)

Kabelafdekking x 1 (ter bevestiging aan de steunkolom)

- Kapje x 1

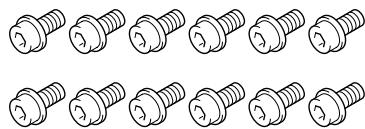

Korte zeskantboute ( M8 × 16 mm : zwart) × 12

- Zeskantsleutel x 1 (De andere kant is 6 mm voor gebruik van M8)

Kabelklemmen x 4

- Half-lange zeskantboute (M8 x 35 mm: zwart) x 4

- Schroeven (M4 x 10 mm: zilverkleurig) x 4

- Gebruiksaanwijzing (dit document) x 1

- Lange zeskantboute (M8 x 60 mm: silverkleurig) x 2

- Schroeven (M4 x 10 mm: zwart) x 2

Instructie voorplaatsing en montage

(De hieronder getoonde standardaard heeft een display van 43 inch)

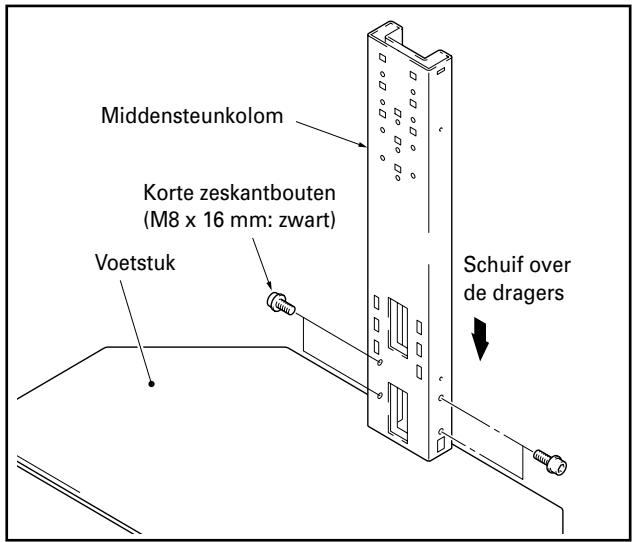

1 Schuif de middensteunkolom over de dragers op het voetstuk en gebruik de korte zeskantbauten om deze (op vierplaatsen) vast tezetten.

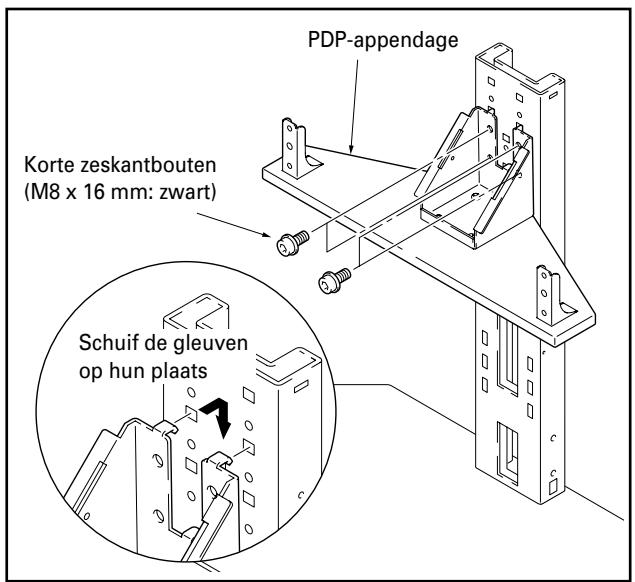

2 Gebruik de korte zeskantbouteen om de PDP-appendage op de middensteunkolom te bevestigen (de bouten要去en op vierplaatsen worden ingeschroefd).

Om de hoogte van de display aan te passen+kennen de appendages in de openings boven, in het midden of onder aan de middensteunkolom worden ingeschroefd. De openings in het midden zijn voor standard gebruik.

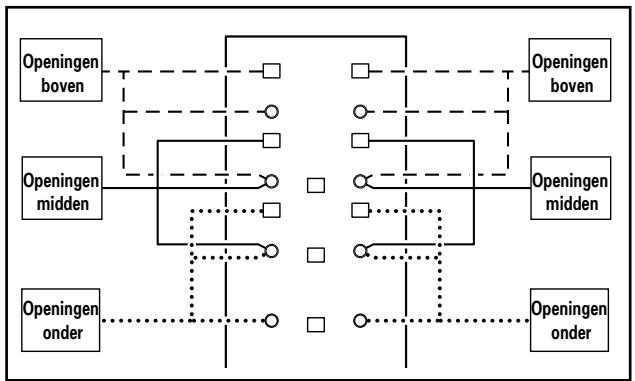

Hieronder worden aangegeven waar de openingsen zich op de middensteunkolom bevinden voor bevestiging van de PDP-appendage

3 Gebruik de korte zeskantbauten (op vierplaatsen) om de lange of korte steunen op de PDP-appendage te bevestigen.

Tabel met bij elke plasma-display meegeleverde onderdelen

Plasma-display		PDP-506XDE PDP-506FDE PDP-506HDG	PDP-436XDE PDP-436FDE PDP-436HDG		Plasma-display met hetzelfde hoofdellement
Locatie speaker		Zijkant	Zijkant	Beden	-
Bevestigingsmethode voor steunkolommen		A	A	B	B
Gebruekte onderden	Steuinen	Kort x 2	Kort x 2	Lang x 2	Lang x 2
	Plasma-displaybevestiging gebruik geziskantbauten voor bovenste gedeelte	Midden x 2	Midden x 2	Midden x 2	Lang x 2
	Plasma-displaybevestiging gebruik geziskantbauten voor onderste gedeelte	Midden x 2	Midden x 2	Midden x 2	Midden x 2
Ongebruekte onderden	Steuinen	Lang x 2	Lang x 2	Kort x 2	Kort x 2
	Zeskanzbauten	Lang x 2	Lang x 2	Lang x 2	Midden x 2

Let op

Berg de ongebruike steunen samen met de boute, de moersleutel en de bedieningsinstrumenties goed op.

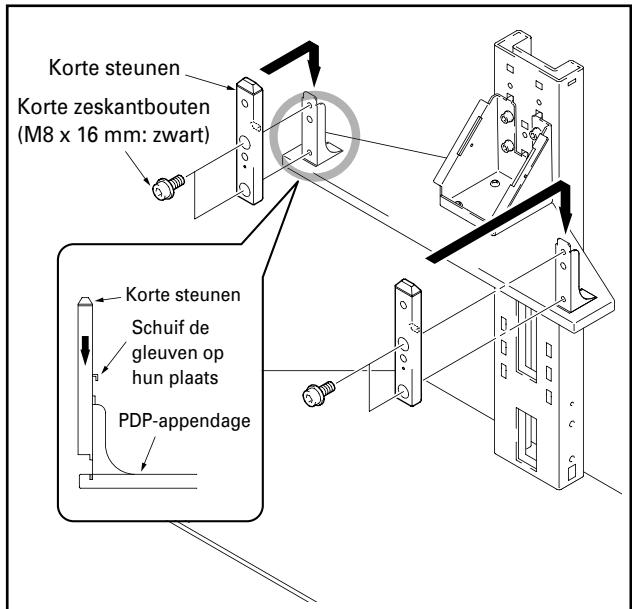

Bij installmentie van de speakers aan weerszijden van de plasma-display

• Gebruik de korte steunen.
• Gebruik hiervoorde bij de standardmeegeleverde moersleutel.

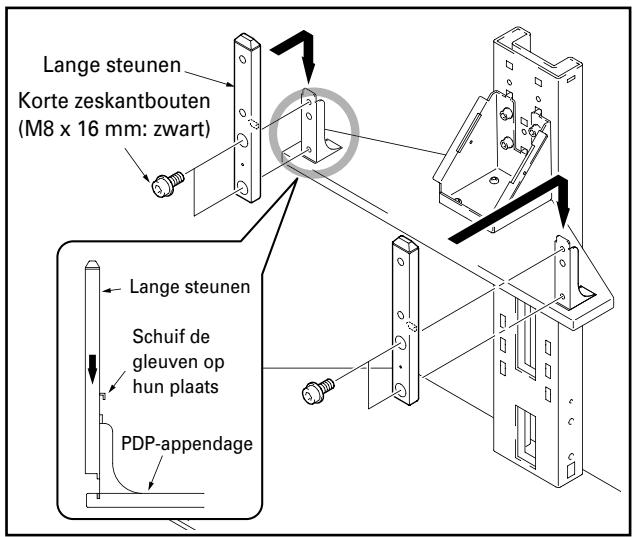

Bij installmentie van de speakers aan de onderzijde van de plasma-display of aan de plasma-display met hetzelfde hoofdement

• Gebruik de lange steunen.
• Gebruik hiervoor de bij de standardmeegeleverde moersleutel.

Afhankelijk van de lenghte van de steunen die aan de PDP-appendage zijn bevestigd, zich er verzillende soorten plasma-displays die kuren worden gezruikt, en.darom dient u voor montage na te gaan of de display die gemonteerd worden geschikt is.

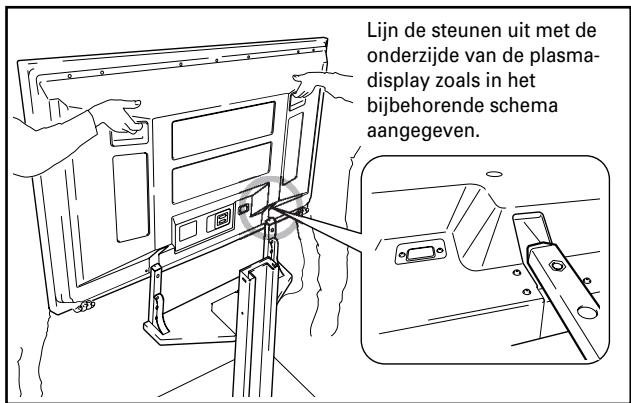

4 Bevestig de plasma-display aan de steunen.

Bevestig zoals bij de pijlen aangegeven de steunkolommen van de staander aan het onderste gedeelte van de plasma-display, en leidt zeervolgens verticaal maar binnen. Zorg ervoor dat de steunen van de standardiet Niet in enig ander onderdeel van de plasma-display dan de gleuven worden ingebracht. Hierdoor kannen het plasma-displaypaneel en deuitgangen ervan beschadigd raken, en het kan verbuiging van de standarderdvoorzaken. Indien de plasma-display handles heeft, is het aan te raden de display bij de handles vast te hondenijdens bevestiging aan de steunen.

• De display dientSAMEN met tenminste eén anderpersonoTe wOden bevestigd.
• Zorg ervoor dat de vingers Niet:tussen de display en de steunen geklemd raken.
• Indien de PDP-appendage in de bovenste appendageopengen is bevestigd en de speakers onder de plasma-display of op de plasma-display met hetzelfde hoofdelement worden geplaatst, dient u ervoor te zorgen dat de display stevig ondersteund worden odomat de positie van de display nu hoger is.

5 Gebruik de half-lange of the Lange zeskantboute n om de plasma-display (op vierplaatsen) aan de steunen te bevestigen.

Begin met de bouteen bij het bovenste gedeelte.

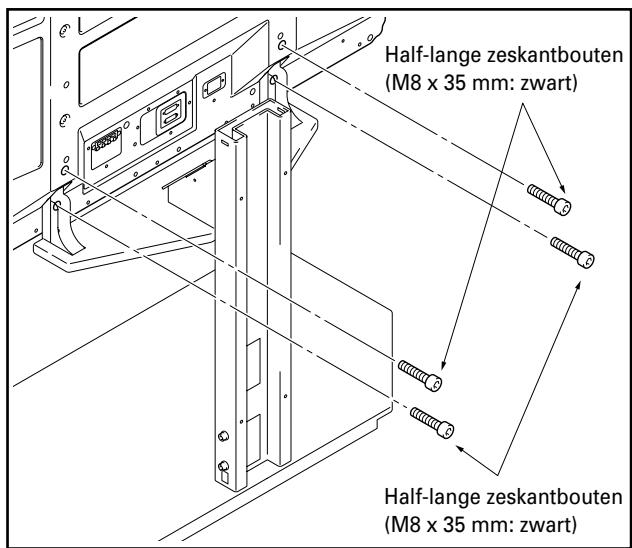

Bij installment van de PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-436XDE / PDP-436FDE / PDP-436HDG

Gebruik de moersleutel om de bouten als volgt te bevestigen.
Boven Half-lange zeskantboutei (M8 x 35 mm: zwart)
Beneden Half-lange zeskantboutei (M8 x 35 mm: zwart)

• Wanner de speakers aan weerszijden of aan de onderzijde van de plasma-display worden geplaatst, dienen deze thans te worden bevestigd.
• Zie de bij de speakers bijgeleverde instructies voorplaatsing van de speakers.

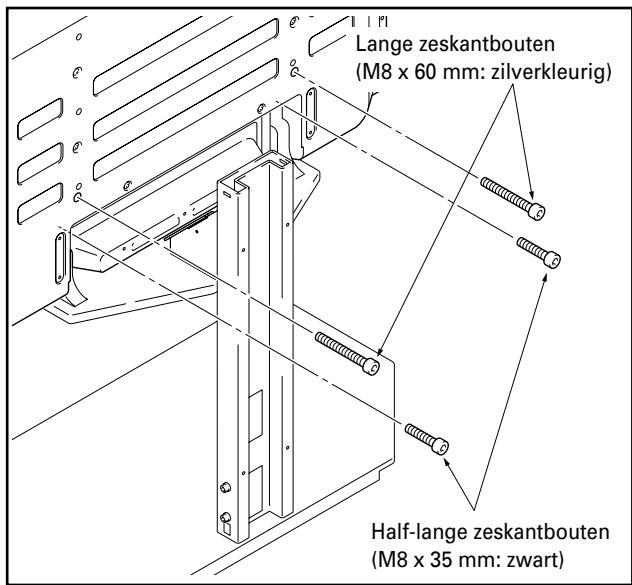

Bij bevestiging van de plasma-display met hetzelfde hoofdelement

Gebruik de moersleutel om de bouteins als volgt te bevestigen.

Boven...........Lange zeskantboute (M8 x 60 mm: silverkleurig)

Beneden ....Half-lange zeskantbouten (M8 x 35 mm: zwart)

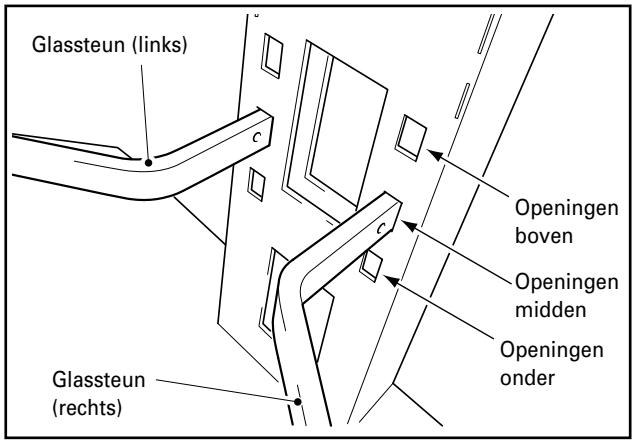

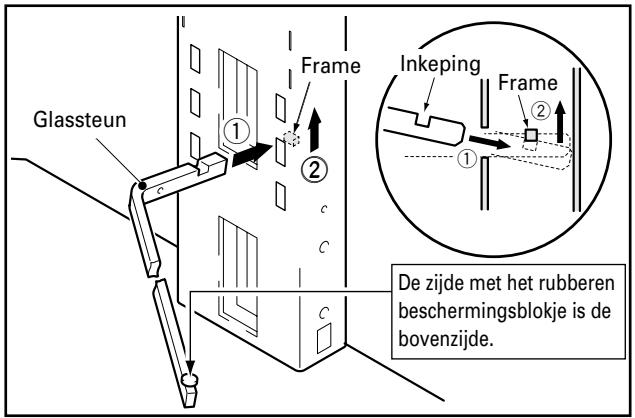

6 Gebruik de linker- en rechterglassteunen om de steunkolom te ondersteunen.

① Steek de glassteunen in de waaroor bestemde openings en duw ze—helemaal in de openings zodate ze enigszins maar beneden lopen.
② Druk op de uiteinden van de glasssteunen om ze maar beneden te duwen en duw de inkepingen in de frames.

De glasssteunen können in de bovenste, middelste of onderste openings worden ingebracht om de hoogte van het glaspaneel in te stellen (De middelste openings zijn bestemd voor standardardevestiging).

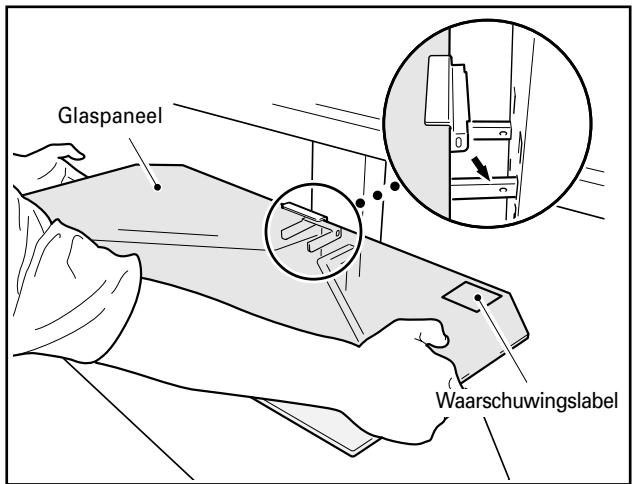

7 Bevestig het glaspaneel aan de Glassteunen.

① Plaats het glaspaneel bovenop de Glassteunen.

Let op

Het glaspaneel dient met de waarschuwingslabelaar boven te worden geplaatst.

② Bevestig met schroeven (M4 x 10 mm: zwart) (op 2 plaatsen: links en rechts).

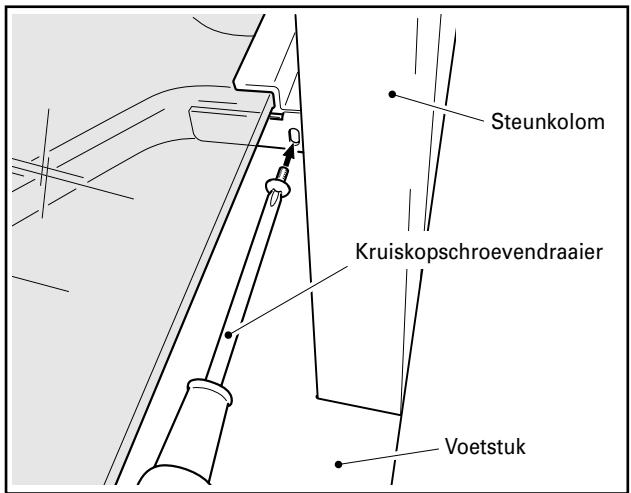

Gebruik de schroeven om het glaspaneel op+zijn plaatstbevestigen.Indien dat Niet gebeurt kan het glaspaneel ervan afvallen wanner u het aanraakt waardoor het paneel kan breken.

8 Plaats apparatuur op het glaspaneel en sluit de apparatuur aan op de display.

• Plaats de apparatuur die op de display worden aangesloten op het glaspaneel en sluit verzolgens de apparatuur op de display aan.
• Het glaspaneel en het voetstuk hunnen een gewicht van maximaal 20kg dragen, en het gewicht van de apparatuur dat op het glaspaneel worden geplaatst mag nooit meer dan 20kg bedragen.

Let op

Wanner een videodeck op het glaspaneel worden geplaatst, is het möglichk dat het videodeck de plasma-display stoort en het beeld verrormt afhankelijk van de plaatv van het videodeck of door andere omstandigheden. Wanner dit zich voordoet plaat s dan het videodeck op het voetstuk om storing te voorkomen.

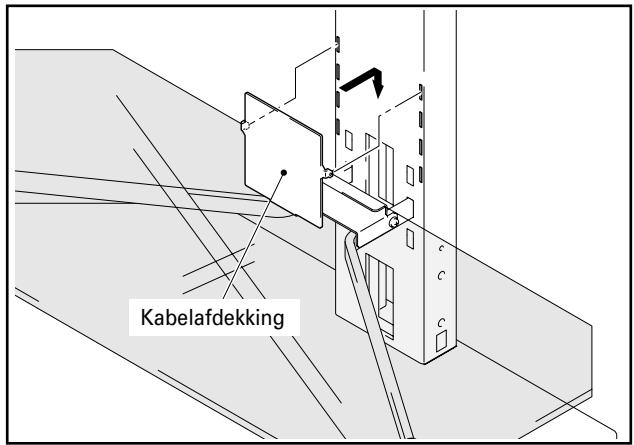

9 Bevestiging van de kabelafdekking.

Bevestig de kabelafdekking aan de middensteunkolom.

Let op

Zorg ervoor datijdens deze handeling de kabels Niet:tussen de kabelafdekking en de kabelkanalenkommen vast te zitten.

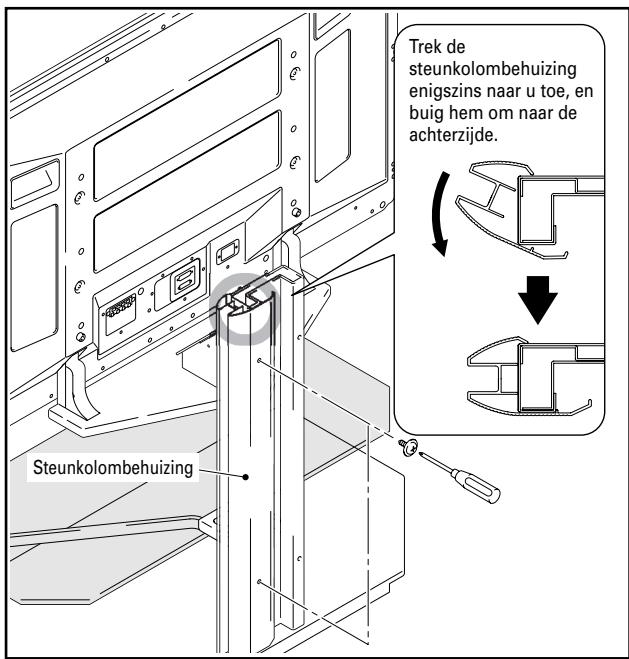

10 Bevestigën steunkolombehuizing aan de middensteunkolom om de kabels af te Dekken, en bevestig deze met schroeven (M4 x 10 mm: zilverkleurig) (2 schroeven, boven en beneden).

Zorg ervoor dat de kabels Niet vastgeklemdkommen te zitten in de steunkolombehuzing.

11 Voer bezelfde procedure uit ter bevestiging van de steunkolombehuizing aan de andere zijde, en bevestig deze met de schroeven (M4 x 10 mm: zilverkleurig) (2 schroeven, boven en beneden).

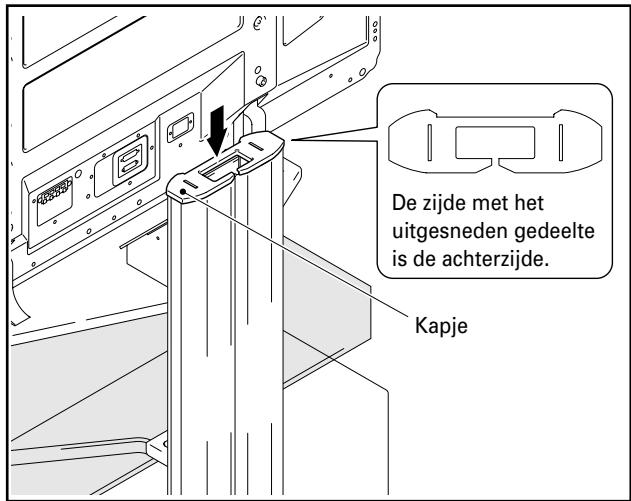

12 Bevestig het kapje.

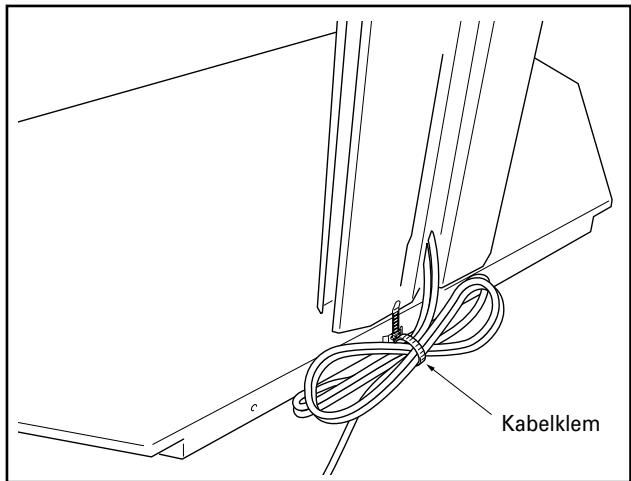

13 Bevestig de kabelklemmen.

De kabelklemmen können worden gebrukt om het teveel aan kabels te bundelen zoals in de figuur hieronder worden getoond.

Let op

Trap Niet op de kabelsijdens verplaatsing van de vloerstandaard.

Verplaatsing van de vloerstandaard en de display

Houd de standard bij de middensteunkolom vastijdens verplaatsing van de vloerstandaard en de display.
- Houdijdens verplaatsing van de standarde en de display nooit de plasma-display, speakers of het glaspaneel vast omdat hierdoor de apparatuur kan breken of beschadigd raken.
- Bij verplaatsing op een oneffen oppervlak kut u de standard e en de display opnemen bij het voetstuk van de standard.
- Pas op bij plaatsing van de standard en de display op hoogpolig tapijt, waarstof in de zwenkwieltjes vast kan komen te zitten waardoor ze Niet更是kuren rollen.
- Bij verplaatsing van de standarde en de display.

Afhankelijk van het soort oppervlak waarop de standard wordt geplaatst, is het möglichk dat de wieltjes strepen achechterlaten op het oppervlak, hetgeen in acht genomen moet worden bij plaatsing van de standard.

Zorg ervoor dat het apparaat Niet omvalt

Nadat de staander is geinstalleerd, dient u er uiterst nauwkeurig voor zorg te dragen dat de Plasma-Display Niet omvalt.

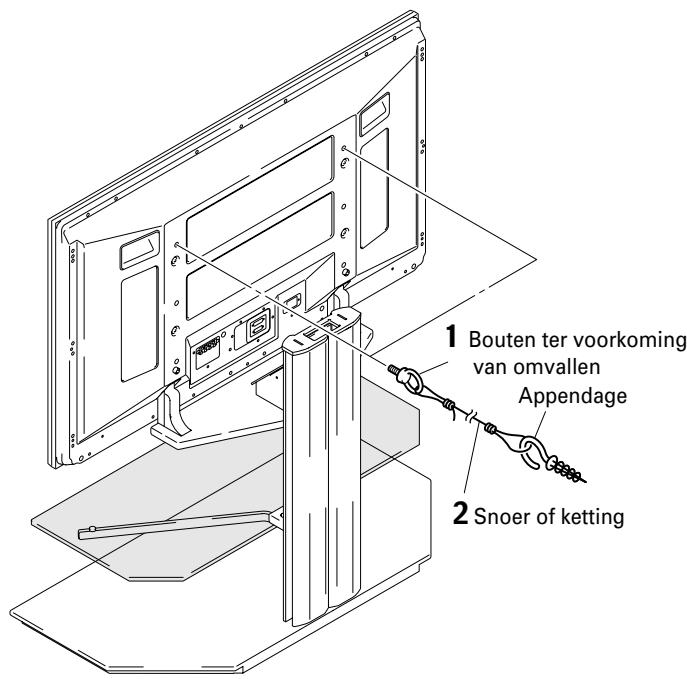

1 Bevestiging van de bouteen om te voorkomen dat de plasma-display omvalt.
2 Gebruik stevige snoeren of kettingen om de display op de juiste wijze stabiliteit te geben, en deze stevig aan een muur, zoil, of ander stevig element te bevestigen.

Voer dit uit aan zowel de linker- als aan de rechterzijde.

Let op

Gebruik boutei ter Voorkoming van omvallen, touwen, kettingen en appendages die op de markt verkrijgbaar zich.

Aanbevolen bouten: Nominale diameter M8

Lenght 12 tot 15 mm

Technische gegevens

Externe afmetingen 960 (B) x 760 (H) x 478 (D) mm (Bij gebruik van de PDP-appendage in de middelste gaten, en wanner de korte steunen worden gezruikt)

Gewicht 33,0 kg (Wanneer korte steunen worden gebrukt)

• Bovenstaande gegevens en uiterlijk können zonder nadere aankondiging ter verbetering van het product worden gewijzigd.

(Eenheid: mm)

Plasma-display	Plaats van de speakers	Positie	Gehele hoogte (Afmeting A)	Midden van het scherm (Afmeting B)
PDP-436XDE	Aan de zijkanten van de plasma-display	Boven	1.223	907
PDP-436FDE		Midden	1.173	857
PDP-436HDG		Onder	1.123	807
	Onder de plasma-display	Boven	1.286	970
		Midden	1.236	920
		Onder	1.186	870
PDP-506XDE	Aan de zijkanten van de plasma-display	Boven	1.308	950
PDP-506FDE		Midden	1.258	900
PDP-506HDG		Onder	1.208	850
Plasma-display met hetzelfde hoofdelement	-	Boven	1.286	970
		Midden	1.236	920
		Onder	1.186	870
