产品类型	等离子电视底座支架
品牌	PIONEER
型号	PDK-FS04
兼容性	先锋等离子电视 PDP-505XDE, PDP-435XDE, PDP-505HDE, PDP-435HDE, PDP-435FDE, PDP-505HDG, PDP-435HDG
支架自重	32.7 kg
支架+电视总重	根据型号和配置，最高可达71.1 kg
总高度（根据配置）	从1 126 mm到1 417 mm
玻璃面板最大承重	20 kg
材质	钢, 玻璃
主要功能	屏幕高度可调，设备玻璃面板，线缆管理，移动脚轮
安全	通过螺栓和线缆防跌落固定（未随附）
组装所需工具	十字螺丝刀（未随附）
保养与清洁	用柔软干布擦拭。请勿使用研磨性产品。
包含部件	中央立柱、底座、玻璃面板、支架、螺丝、六角扳手、盖板、线夹、说明书
可维修性	零件可从授权经销商处获取
保修	请咨询经销商

常见问题 - PDK-FS04 PIONEER

哪些电视与PDK-FS04支架兼容？

该支架专为先锋PDP-505XDE、PDP-435XDE、PDP-505HDE、PDP-435HDE、PDP-435FDE、PDP-505HDG和PDP-435HDG系列等离子电视设计。与其他型号一起使用可能导致不稳定性。

玻璃面板最大承重是多少？

玻璃面板可承受最大20 kg的重量。请勿放置更重的物品，以免玻璃破裂。

如何调节屏幕高度？

通过将PDP支架固定在中央立柱的上、中或下孔来调节屏幕高度。中心孔为标准高度。使用随附的六角螺丝。

我可以在屏幕下方安装扬声器吗？

可以，如果扬声器安装在屏幕下方，请将短支撑脚更换为随附的长支撑脚。按照手册说明进行安装。

如何安全移动支架？

始终握住中央立柱，而非屏幕、扬声器或玻璃面板。在不平坦表面时，握住底座。避免厚地毯阻挡脚轮。

如何防止设备翻倒？

将防跌落螺栓（挂钩）固定在等离子电视上，并用坚固的线缆或链条连接到墙壁或坚固支柱上。挂钩公称直径应为8 mm，长度12至15 mm。

组装需要哪些工具？

需要一把十字螺丝刀（未随附）。六角扳手和螺丝包含在包装箱内。

支架是否附带使用说明书？

是的，盒子内附有使用说明书。其中详细介绍了组装步骤、安全注意事项和技术规格。

如何清洁玻璃支架？

使用柔软干布清洁玻璃面板。避免使用研磨性产品或化学清洁剂，以免划伤或损坏玻璃。

哪里可以找到备件？

备件可从先锋授权经销商处获取。请咨询购买支架的商店以订购所需零件。

用户手册 PDK-FS04 PIONEER

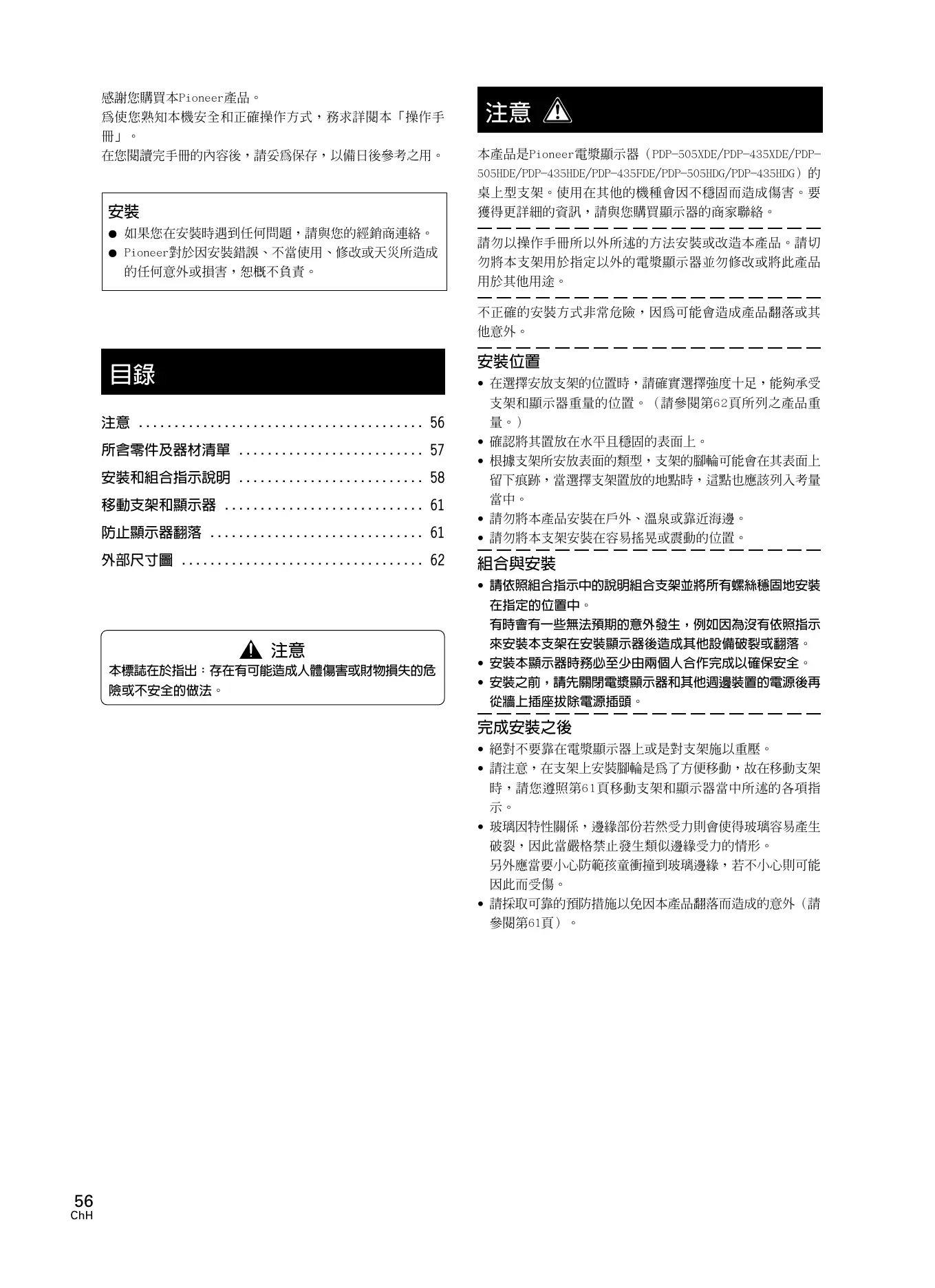

爲使您熟知本機安全和正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安裝

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

目錄

注意 56

所含零件及器材清單 57

安裝和組合指示說明 58

移動支架和顯示器 61

防止顯示器翻落 61

外部尺寸圖 62

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

本產品是Pioneer電漿顯示器（PDP-505XDE/PDP-435XDE/PDP-505HDE/PDP-435HDE/PDP-435FDE/PDP-505HDG/PDP-435HDG）的桌上型支架。使用在其他的機種會因不穩固而造成傷害。要獲得更詳細的資訊，請與您購買顯示器的商家聯絡。

請勿以操作手冊所以外所述的方法安裝或改造本產品。請切勿將本支架用於指定以外的電漿顯示器並勿修改或將此產品用於其他用途。

不正確的安裝方式非常危險，因為可能會造成產品翻落或其他意外。

安裝位置

• 在選擇安放支架的位置時，請確實選擇強度十足，能夠承受支架和顯示器重量的位置。（請參閱第62頁所列之產品重量。）
• 確認將其置放在水平且穩固的表面上。
• 根據支架所安放表面的類型，支架的腳輪可能會在其表面上留下痕跡，當選擇支架置放的地點時，這點也應該列入考量當中。
• 請勿將本產品安裝在戶外、溫泉或靠近海邊。
• 請勿將本支架安裝在容易搖晃或震動的位置。

組合與安裝

• 請依照組合指示中的說明組合支架並將所有螺絲穩固地安裝在指定的位置中。
  有時會有一些無法預期的意外發生，例如因為沒有依照指示來安裝本支架在安裝顯示器後造成其他設備破裂或翻落。
• 安裝本顯示器時務必至少由兩個人合作完成以確保安全。
• 安裝之前，請先關閉電漿顯示器和其他週邊裝置的電源後再從牆上插座拔除電源插頭。

完成安裝之後

• 絕對不要靠在電漿顯示器上或是對支架施以重壓。
• 請注意，在支架上安裝腳輪是為了方便移動，故在移動支架時，請您遵照第61頁移動支架和顯示器當中所述的各項指示。
• 玻璃因特性關係，邊緣部份若然受力則會使得玻璃容易產生破裂，因此當嚴格禁止發生類似邊緣受力的情形。
  另外應當要小心防範孩童衝撞到玻璃邊緣，若不小心則可能因此而受傷。
• 請採取可靠的預防措施以免因本產品翻落而造成的意外（請參閱第61頁）。

在開始組合您的支架之前，請先確認下列所有零件和器材是否均已包含。

- 請注意在組合時會需要用到十字螺絲起子（未附）。

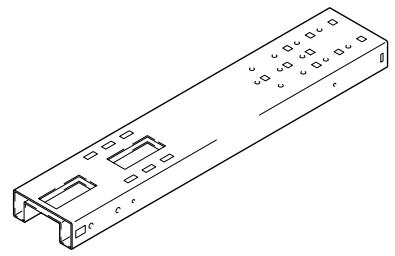

• 中央支柱 × 1


注意
爲免造成損壞，在安裝之前，請將玻璃面板固定保存在包裝盒內。

• 玻璃支撑架
  (×2，左右支持架各一)


• 纜線外蓋 × 1
(安裝在支柱上面)

• 蓋子 × 1


• 六角扳手 × 1
  (相反邊是給M8 6公釐螺絲使用)


• MR 固定架 × 1


• 螺絲（M4×10公釐：銀色）×4


• 螺絲（M4×10公釐：黑色）×2


• 螺絲（M4×10公釐）×2

• 長六角螺絲（M8×35公釐）×4

·操作手册
(此份文件)×1

Pioneer sound vision soul Floor stand Support de base Bodenständer Supporto per display Vloerstandaard Supporte para colocar en el suelo 线上型支架 PDK-FS04 Operating instructions Mode d'emploi Bedienungsanleitung Instruzioni per fuso Gebruksamziging Manual de instrucciones 操作手册

安裝和組合指示說明

(下麵所示支架為43吋顯示器所使用的支架，並附有短支柱)

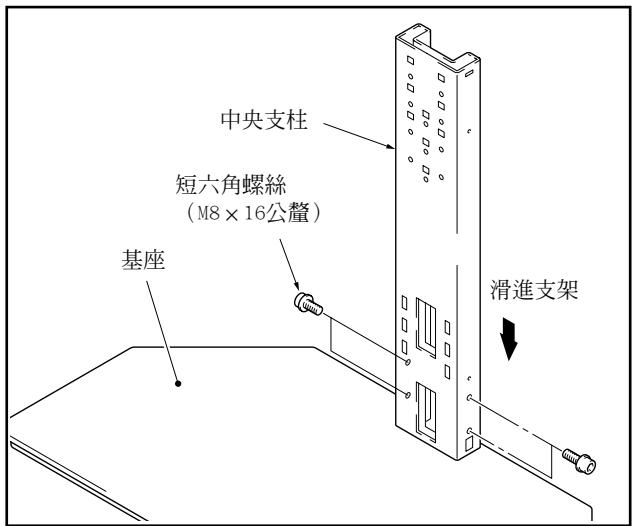

1 將中央支柱滑進基座的支架，並使用短的六角螺絲來將其固定（四個位置）。

中央支柱 短六角螺絲 (M8×16公釐) 基座 滑進支架

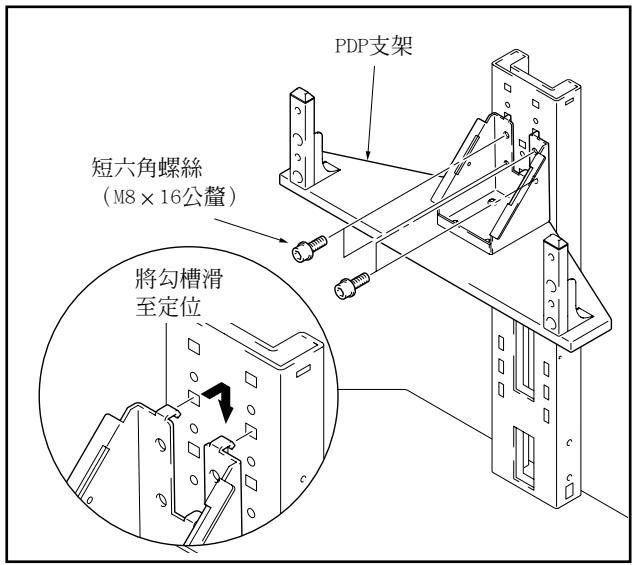

2 使用短六角螺絲來安裝PDP支架到中央支柱（四個位置必需鎖上螺絲）。

藉著將支架鎖在中央支柱的上方、中間或是下方孔位元上的方式，來加以調整顯示器的高度。中間孔位的設計主要是為了標準安裝之用。

PDP支架 短六角螺絲 (M8×16公釐) 將勾槽滑 至定位

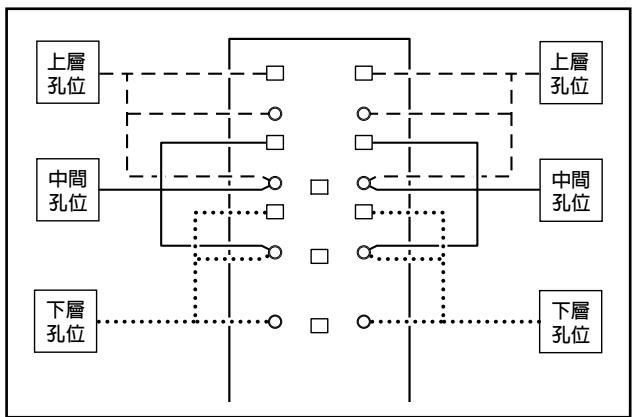

✿ 在中央支柱上的孔位是為安裝 PDP 支架之用。

將揚聲器安裝在電漿顯示器的下方時

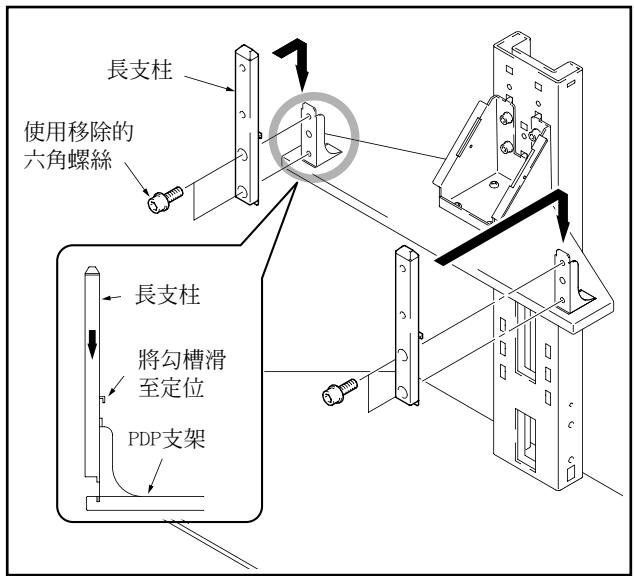

將安裝在 PDP 支架上的短支柱拆下，並換上長支柱。（請使隨本支架附上的六角扳手來執行本項動作。）

附註

若要將揚聲器安裝到電漿顯示器的兩側，則請使用短支柱。

長支柱 使用移除的六角螺絲 長支柱 將勾槽滑至定位 PDP支架

視 PDP 支架所附的支柱長短而定，不同類型的電漿顯示器可能會使用不同的支架。因此您應該在開始進行安裝之前，先檢查清楚所要安裝的顯示器是否與您使用的支架相容。

✿揚聲器在電漿顯示器下方安裝時的注意事項

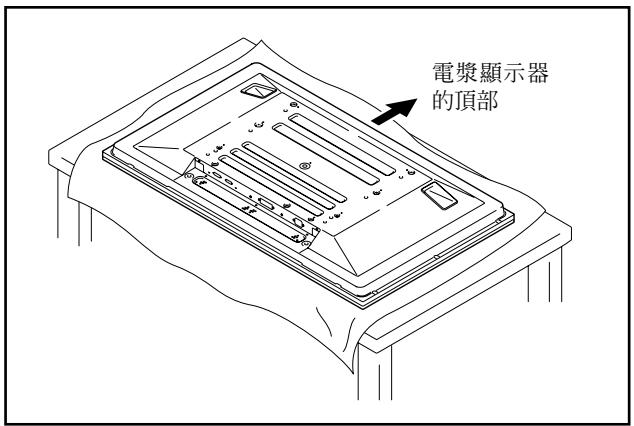

● 請按下圖來安放電漿顯示器。
- 有關安裝的方式，請參閱您揚聲器所附的安裝指示說明。

附註

• 請將護紙攤開，如此才不致令到電漿顯示器刮傷或是損壞。
  ● 務必在穩定的桌面或是類似的表面上來進行安裝。

電漿顯示器 的頂部

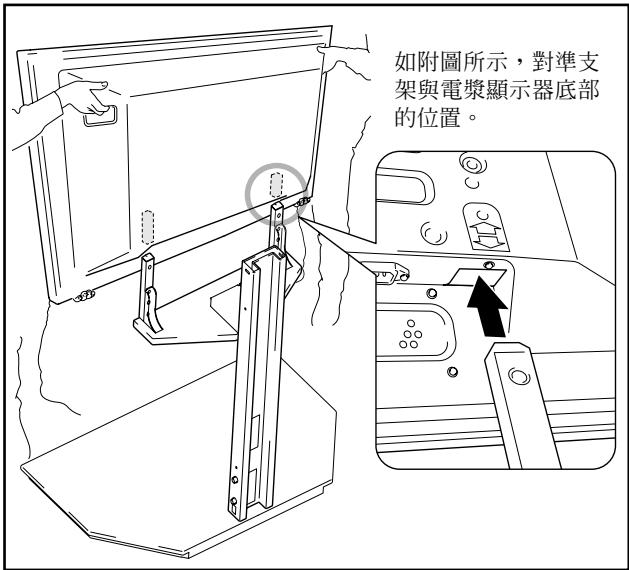

3 將電漿顯示器安裝到支柱上面。

請依圖中箭頭所指將支架的支柱放在電漿顯示器底部合適的位置，然後慢慢將它們垂直地插入。在插入支柱時請特別地小心，切勿將支架的支柱插出電漿顯示器支架插槽以外的部位。若位置插錯將會造成電漿顯示器面板或是其組件損壞，或導致支架彎曲變形。

若然電漿顯示器附有把手，則要安裝到腳架上時，一般最好能以握住把手的方式來托住顯示器。

如附圖所示，對準支架與電漿顯示器底部的位置。

● 安裝顯示器時，請確定至少應與另一人一同來進行本項工作。
● 請小心手指不要夾在顯示器和支柱之間。
- PDP 支架若已插入上層支架的孔位內，而且揚聲器已安裝在電漿顯示器的下方，由於安裝位置較高，故必需要小心地確認顯示器有牢固的支撐。

4 使用長六角螺絲來固定電漿顯示器到支柱上面（四個位置）。

長六角螺絲 (M8×35公釐)

• 若要將揚聲器安裝在電漿顯示器的兩側，則請在此一階段來進行安裝。
• 有關安裝的方式，請參閱您揚聲器所附的安裝指示說明。

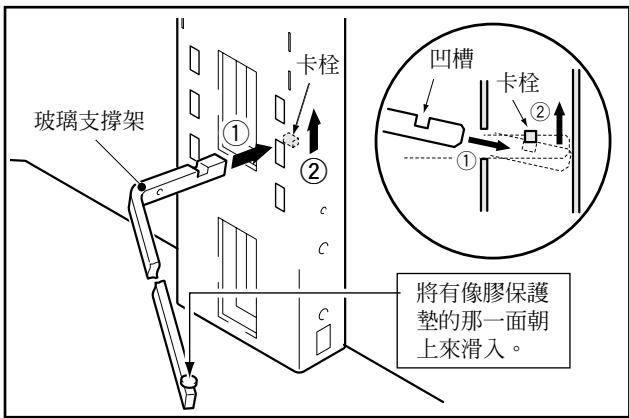

5 安裝左右兩側的玻璃支撐架。

① 將玻璃支撐架插入專為其準備的孔位，將它們完全的推進孔位裡，這樣它們的尖端會稍微的朝下。
② 向下壓著玻璃支撐架的頂端部份來將它們壓低，並將凹槽裝到卡栓上面。

玻璃支撐架 ① ② 卡栓 凹槽 卡栓 ① c c c c 將有像膠保護墊的那一面朝上來滑入。

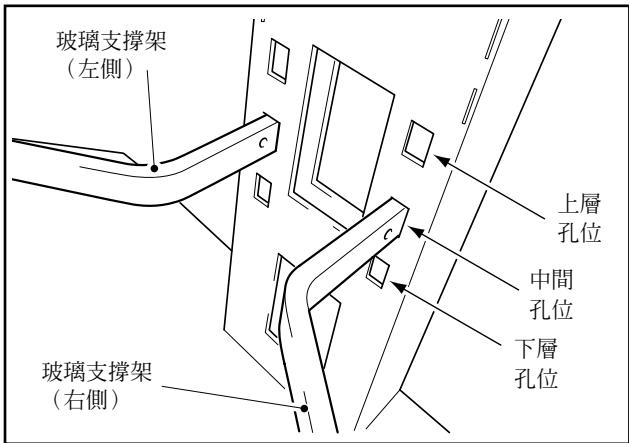

藉由將玻璃支撐架插入上方、中間，或是下方的孔位內，來調整玻璃鑲板的高度。（中間孔位的設計主要是做為標準安裝之用。）

玻璃支撑架 (左側) c c 上層 孔位 中間 孔位 下層 孔位 玻璃支撑架 (右側)

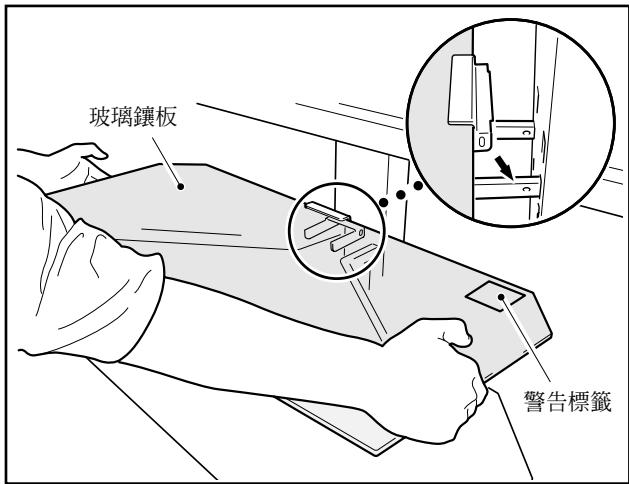

6 將玻璃镶板裝入玻璃支撐架。

附註

安裝時，應將玻璃鑲板有警告標籤的那一面朝上。

玻璃镶板 警告標籤

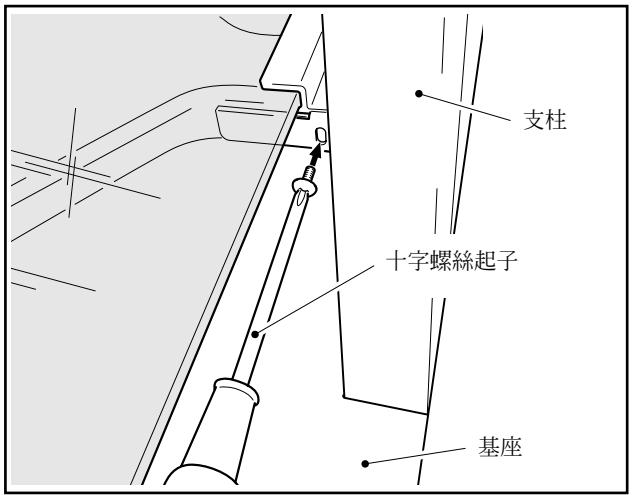

7 請以螺絲（M4×10公釐：黑色）將其加以固定（兩個位置：左、右側）。

支柱 十字螺絲起子 基座

注意

請確實使用螺絲將玻璃鑲板固定至定位。請注意若未能確實固定，則在您去碰觸時，即會造成玻璃鑲板翻落因而破裂。

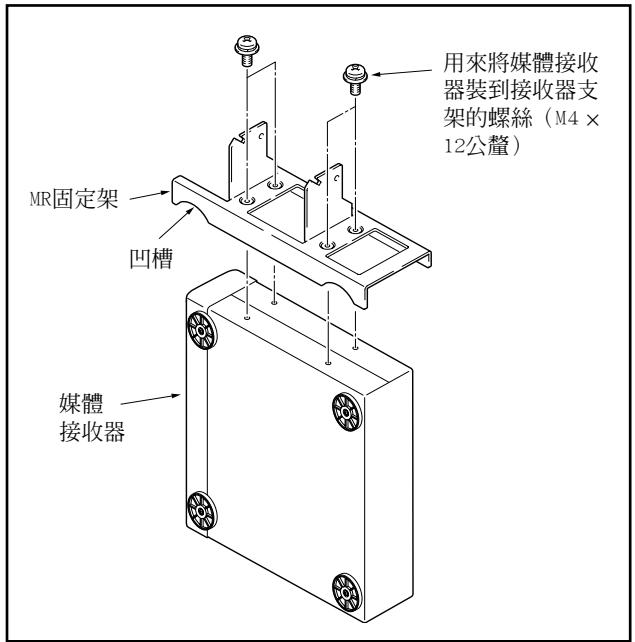

8 直立式媒體接收器之安裝做法。

① 將MR固定架置於媒體接收器側邊的上方，並使用四顆準備好要用來將媒體接收器安裝到接收器支架的螺絲（M4 × 12公釐）將它固定至定位。

附註

• MR固定架的腳位是在支架有凹槽的一側，請確認支架是以正確的方向安裝。
• 切勿將MR固定架安裝到任何除了媒體接收器以外的地方。

用來將媒體接收器裝到接收器支架的螺絲（M4 × 12公釐） MR固定架 凹槽 媒體 接收器

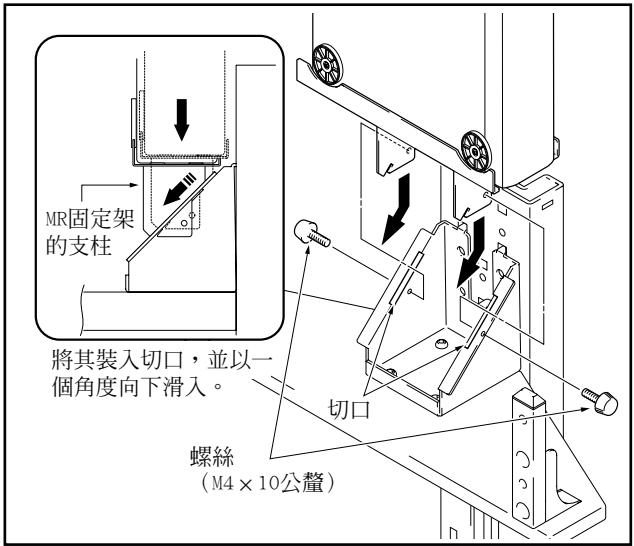

② 將MR固定架的支柱安裝到PDP支架的切口裡面，以一個角度向下滑入，然後以螺絲（M4×10公釐）將其固定至定位。

附註

• 請勿在位置上安裝任何其他除了媒體接收器以外的設備。
• PDP支架上，絕不可安放花瓶、除濕機或是任何其他內盛液體的物品或裝置。

MR固定架的支柱 將其裝入切口，並以一個角度向下滑入。 切口 螺絲 （M4×10公釐）

9 將設備安裝到玻璃鑲板上，並連接設備至顯示器上。

• 將要連接到顯示器的設備安放到玻璃鑲板上，然後連接此設備至顯示器。
• 請注意玻璃鑲板和基座的設計僅可受重達20公斤的負荷，故安放到玻璃鑲板上的設備重量，千萬不可超過此一限制。

附註

錄放影機在安放玻璃鑲板時，依據當時錄放影機所安放的位置或相關的其他條件，有時錄放影機會對電漿電視造成幹擾，而產生影像失真的現象。若然發生此種情形，請將錄放影機改而放到底部的位置可避免幹擾。

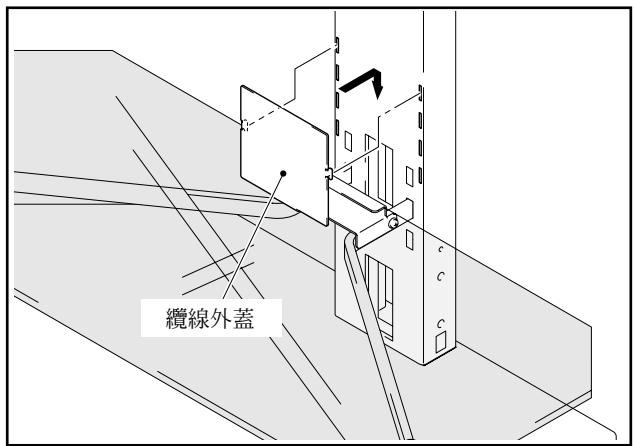

10 將纜線外蓋裝上。

將纜線外蓋安裝到中央支柱上。

附註

進行安裝的動作時，千萬不可讓纜線被夾在纜線蓋與纜線插槽之間。

纜線外蓋

安裝和組合指示說明

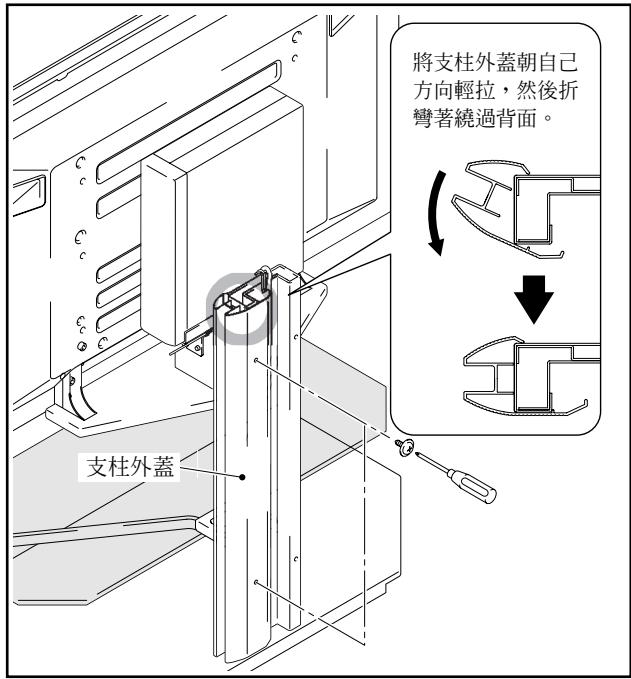

11 將一個支柱外蓋安裝到中央支柱以覆蓋住纜線，並將其以螺絲固定（M4×10公釐：銀色）（兩顆螺絲，在頂部和底部）。

將支柱外蓋朝自己方向輕拉，然後折彎著繞過背面。 支柱外蓋

請小心纜線不要夾在支柱蓋內。

12 使用相同的步驟來將另一側的支柱外蓋裝上，並將其以螺絲固定（M4×10公釐：銀色）（兩顆螺絲，在頂部和底部）。

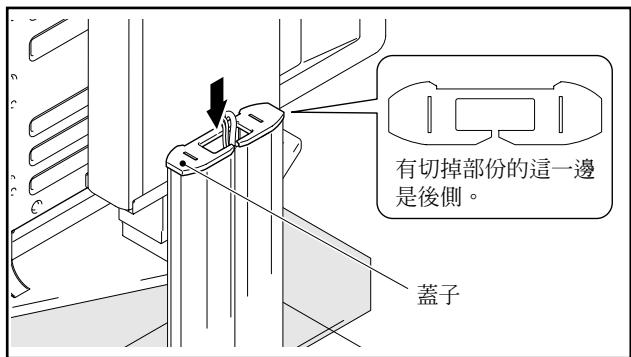

13 將蓋子裝上。

有切掉部份的這一邊是後側。 蓋子

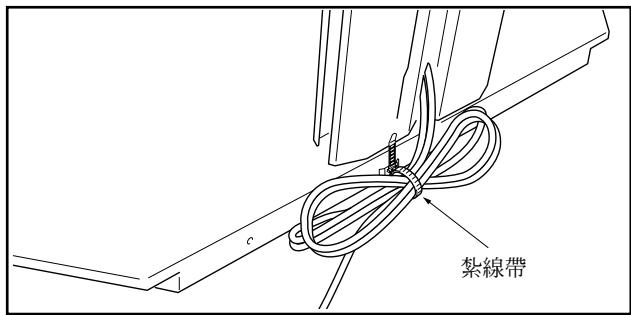

14 使用紮線帯。

紮線帶可將任何超過長度的纜線捆綁起來，如下圖所示。

附註

當移動支架時請小心不要踩到任何纜線。

紮線帶 c

移動支架和顯示器

• 移動支架和顯示器時，請利用其中央支柱來握住支架。
• 移動支架和顯示器時，千萬不要握住電漿顯示器、揚聲器，或是玻璃鑲板來做移動的動作。否則，這樣的動作會造成設備破損或損壞。
• 移動至任何類型的不平坦表面時，請握住支架的基座來提起支架和顯示器。
• 當您將支架和顯示器安放在厚地毯上請務必小心，因為這樣做，地毯上的纖維會纏繞在腳輪上面，並會妨礙到它們的滾動。
• 當移動支架和顯示器。

依據支架所安放表面的類型，支架的腳輪可能會在其表面留下痕跡，當選擇支架置放的地點時，這點也應該列入考量當中。

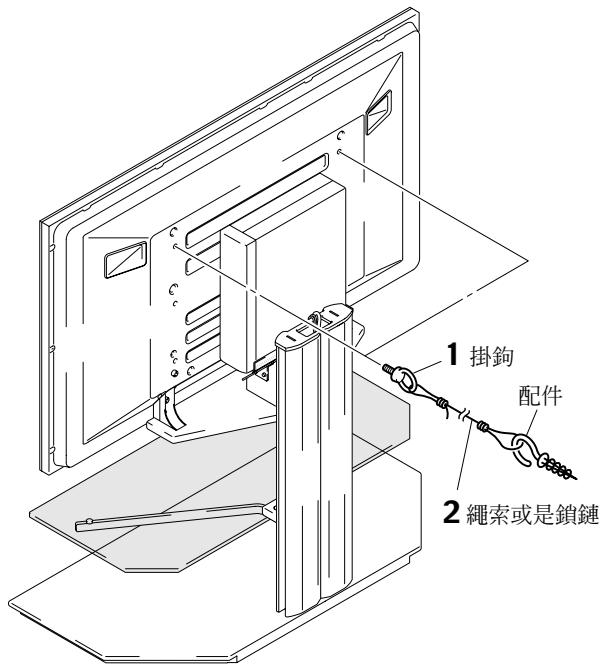

防止顯示器翻落

支架在安裝完成後，請確實做好預防措施，以確保顯示器不會翻落。

1 將防翻落插銷（鉤）組合在電漿顯示器上。
2 請使用結實的繩索或是鎖鏈，牢牢地將顯示器穩固在牆壁、柱子或是其他堅固的地方。
請以同樣的方式來固定左右兩側，並確認這種做法，其兩邊繩索或鎖鏈的長度和位置均為相互對稱。

附注

請利用市面販售的掛鉤、繩索、鎖鏈和

其他的附件。

建議使用的掛鉤：

額定直徑8公釐

長度為 12 至 15 公釐

12至15公釐 8公釐

1 掛鉤 配件 2 繩索或是鎖鏈

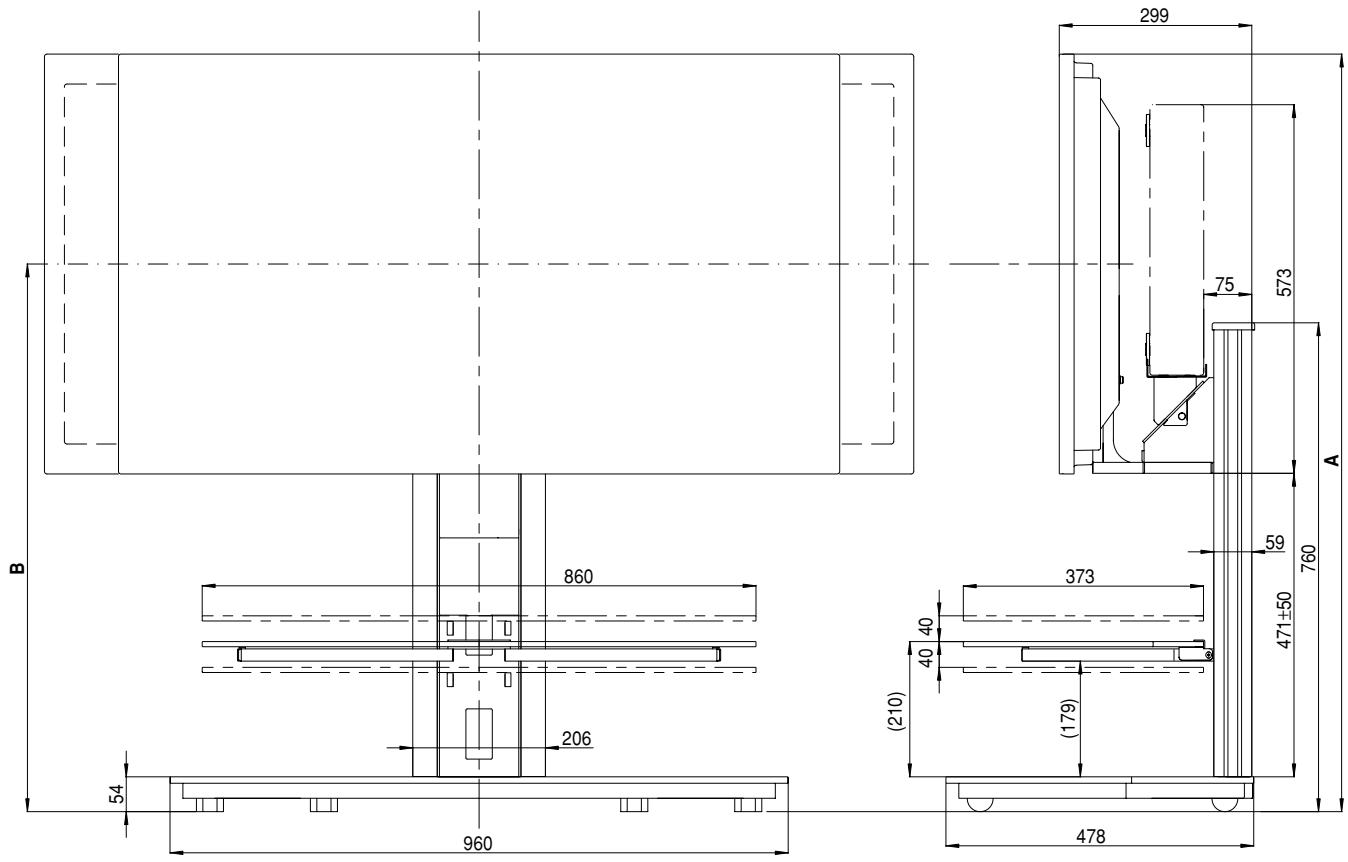

外部尺寸圖

重量

支架部份：32.7公斤

支架和電漿顯示器：

63.1 公斤【當與PDP-435XDE/PDP-435HDE/PDP-435FDE/PDP-435HDG顯示器和揚聲器（PDP-S22-LR）一起使用】
64.3公斤【當與PDP-435XDE/PDP-435HDE/PDP-435FDE/PDP-435HDG顯示器和揚聲器（PDP-S26-LR）一起使用】
69.8公斤【當與PDP-505XDE/PDP-505HDE/PDP-505HDG顯示器和揚聲器（PDP-S21-LR）一起使用】
71.1 公斤【當與PDP-505XDE/PDP-505HDE/PDP-505HDG顯示器和揚聲器（PDP-S25-LR）一起使用】

B 860 206 54 960 299 75 573 A 59 760 373 40 (210) (179) 471±50 478

(單位：公釐)

電漿顯示器	揚聲器位置	位置	全高(尺寸A)	畫面中心(尺寸B)
PDP-435XDE	在電漿顯示器兩側	上	1,226	900
PDP-435HDE		中	1,176	850
PDP-435FDE		下	1,126	800
PDP-435HDG	在電漿顯示器下方	上	1,332	1,006
		中	1,282	956
		下	1,232	906
PDP-505XDE	在電漿顯示器兩側	上	1,311	943
PDP-505HDE		中	1,261	893
PDP-505HDG		下	1,211	843
	在電漿顯示器下方	上	1,417	1,049
		中	1,367	999
		下	1,317	949

- 為求產品改良，以上規格和外型尺寸如有變更，恕不另行通知。
