Producttype	Basisstandaard voor plasmascherm
Merk	PIONEER
Model	PDK-FS04
Compatibiliteit	Plasmaschermen PIONEER PDP-505XDE, PDP-435XDE, PDP-505HDE, PDP-435HDE, PDP-435FDE, PDP-505HDG, PDP-435HDG
Gewicht van de standaard alleen	32,7 kg
Totaalgewicht (standaard + scherm)	Tot 71,1 kg afhankelijk van model en configuratie
Totale hoogte (afhankelijk van configuratie)	Van 1 126 mm tot 1 417 mm
Maximale belasting glazen paneel	20 kg
Materialen	Staal, glas
Belangrijkste functies	Instelbare schermhoogte, glazen plank voor apparaten, kabelmanagement, wielen voor verplaatsing
Veiligheid	Antivalbevestiging met bouten en kabels (niet meegeleverd)
Benodigde gereedschappen voor montage	Philips kruiskopschroevendraaier (niet meegeleverd)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Inbegrepen onderdelen	Middenkolom, voet, glazen paneel, steunen, schroeven, inbussleutel, afdekkappen, kabelbinders, gebruiksaanwijzing
Repareerbaarheid	Onderdelen verkrijgbaar bij de erkende dealer
Garantie	Raadpleeg de dealer

Veelgestelde vragen - PDK-FS04 PIONEER

Welke schermen zijn compatibel met de PDK-FS04 standaard?

De standaard is ontworpen voor PIONEER plasma schermen uit de series PDP-505XDE, PDP-435XDE, PDP-505HDE, PDP-435HDE, PDP-435FDE, PDP-505HDG en PDP-435HDG. Gebruik met andere modellen kan instabiliteit veroorzaken.

Wat is het maximale gewicht dat het glazen paneel kan dragen?

Het glazen paneel kan een maximale belasting van 20 kg dragen. Plaats geen zwaardere voorwerpen om breuk van het glas te voorkomen.

Hoe stel ik de hoogte van het scherm in?

De hoogte van het scherm wordt ingesteld door de PDP-standaard te bevestigen op de bovenste, middelste of onderste gaten van de middenkolom. De middelste gaten komen overeen met de standaardhoogte. Gebruik de meegeleverde inbusschroeven.

Kan ik luidsprekers onder het scherm installeren?

Ja, als de luidsprekers onder het scherm worden geïnstalleerd, vervang dan de korte steunvoeten door de meegeleverde lange steunvoeten. Volg de instructies in de handleiding voor de installatie.

Hoe verplaats ik de standaard veilig?

Houd de standaard altijd vast bij de middenkolom en niet bij het scherm, de luidsprekers of het glazen paneel. Op een oneffen oppervlak, houd de voet vast. Vermijd dikke tapijten die de wielen kunnen blokkeren.

Hoe voorkom ik dat de apparatuur omvalt?

Bevestig antivalbouten (haken) aan het plasmascherm en verbind ze met een stevige muur of pilaar met behulp van sterke kabels of kettingen. De haken moeten een nominale diameter van 8 mm en een lengte van 12 tot 15 mm hebben.

Welke gereedschappen zijn nodig voor de montage?

Een Philips kruiskopschroevendraaier is nodig (niet meegeleverd). De inbussleutel en schroeven zijn in de doos inbegrepen.

Wordt de standaard geleverd met een gebruiksaanwijzing?

Ja, de gebruiksaanwijzing wordt in de doos meegeleverd. Deze beschrijft de montagestappen, veiligheidsmaatregelen en technische specificaties.

Hoe reinig ik de glazen standaard?

Gebruik een zachte, droge doek om het glazen paneel te reinigen. Vermijd schurende producten of chemische reinigingsmiddelen die het glas kunnen krassen of beschadigen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij erkende PIONEER dealers. Raadpleeg de winkel waar u de standaard hebt gekocht om de benodigde onderdelen te bestellen.

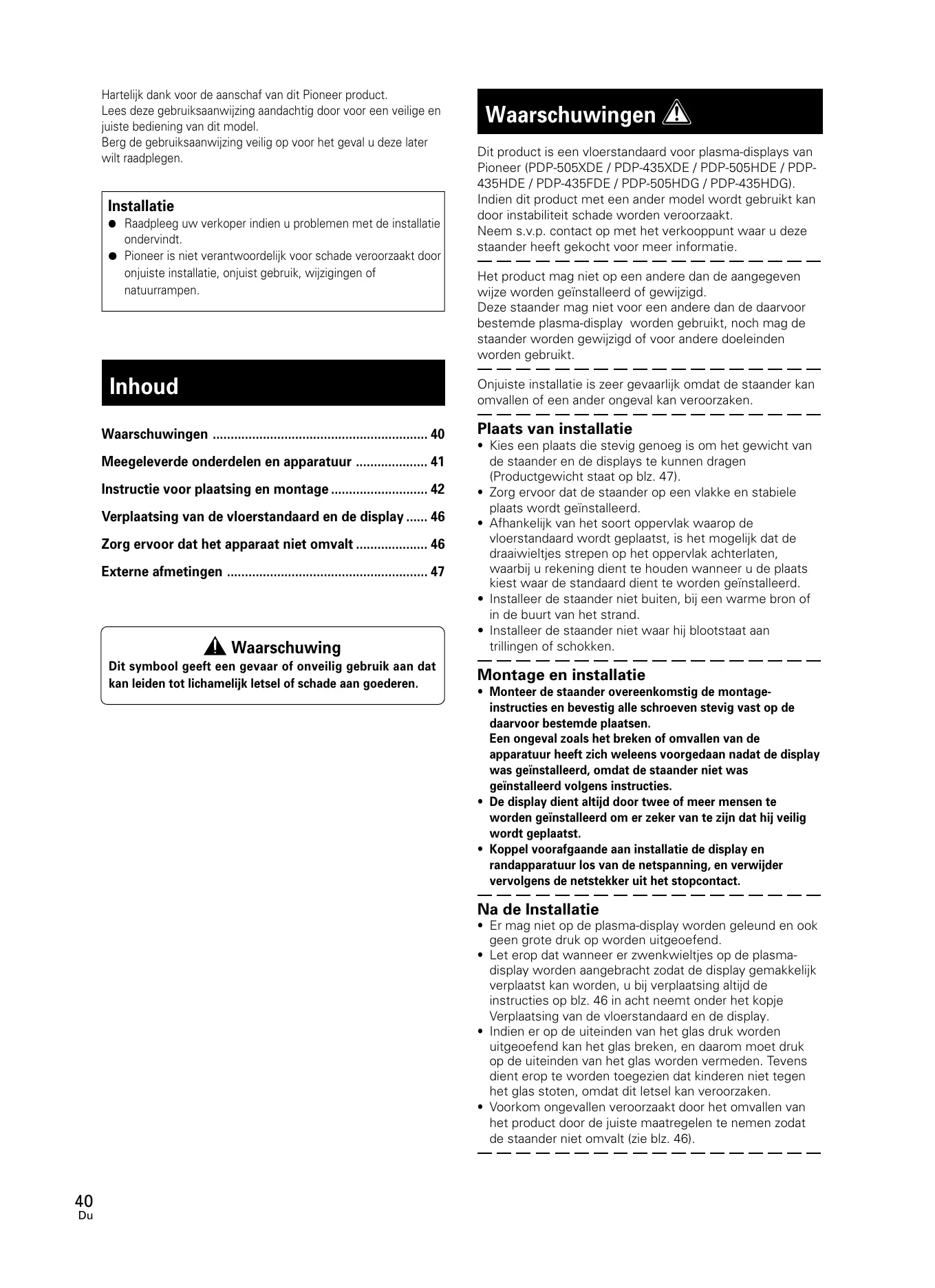

GEBRUIKSAANWIJZING PDK-FS04 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installatie ondervindt.
• Pioneer is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

Inhoud

Waarschuwingen 40

Meegeleverde onderdelen en apparatuur .... 41

Instructie voor plaatsing en montage 42

Verplaatsing van de vloerstandaard en de display ..... 46

Zorg ervoor dat het apparaat niet omvalt 46

Externe afmetingen 47

Waarschuwing

Dit symbool geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een vloerstandaard voor plasma-displays van Pioneer (PDP-505XDE / PDP-435XDE / PDP-505HDE / PDP-435HDE / PDP-435FDE / PDP-505HDG / PDP-435HDG). Indien dit product met een ander model wordt gebruikt kan door instabiliteit schade worden veroorzaakt.

Neem s.v.p. contact op met het verkooppunt waar u deze staander heeft gekocht voor meer informatie.

Het product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-display worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installatie is zeer gevaarlijk omdat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installatie

• Kies een plaats die stevig genoeg is om het gewicht van de staander en de displays te kunnen dragen (Productgewicht staat op blz. 47).
• Zorg ervoor dat de staander op een vlakke en stabiele plaats wordt geïnstalleerd.
• Afhankelijk van het soort oppervlak waarop de vloerstandaard wordt geplaatst, is het mogelijk dat de draaiwieltjes strepen op het oppervlak achterlaten, waarbij u rekening dient te houden wanneer u de plaats kiest waar de standaard dient te worden geïnstalleerd.
• Installeer de staander niet buiten, bij een warme bron of in de buurt van het strand.
• Installeer de staander niet waar hij blootstaat aan trillingen of schokken.

Montage en installatie

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de daarvoor bestemde plaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geïnstalleerd, omdat de staander niet was geïnstalleerd volgens instructies.
• De display dient altijd door twee of meer mensen te worden geïnstalleerd om er zeker van te zijn dat hij veilig wordt geplaatst.
• Koppel voorafgaande aan installatie de display en randapparatuur los van de netspanning, en verwijder vervolgens de netstekker uit het stopcontact.

Na de Installatie

• Er mag niet op de plasma-display worden geleund en ook geen grote druk op worden uitgeoefend.
• Let erop dat wanneer er zwenkwieltjes op de plasma-display worden aangebracht zodat de display gemakkelijk verplaatst kan worden, u bij verplaatsing altijd de instructies op blz. 46 in acht neemt onder het kopje Verplaatsing van de vloerstandaard en de display.
• Indien er op de uiteinden van het glas druk worden uitgeoefend kan het glas breken, en daarom moet druk op de uiteinden van het glas worden vermeden. Tevens dient erop te worden toegezien dat kinderen niet tegen het glas stoten, omdat dit letsel kan veroorzaken.
• Voorkom ongevallen veroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodat de staander niet omvalt (zie blz. 46).

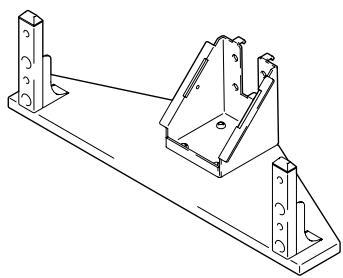

Meegeleverde onderdelen en apparatuur

Controleer voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur heeft ontvangen.

- Een kruiskopschroevendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

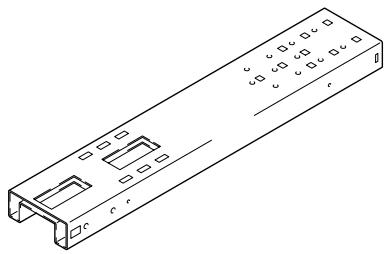

• Middensteunkolom x 1


Om ervoor te zorgen dat het glas niet breekt, moet het glaspaneel in de verpakking blijven totdat u zover bent dat het op de vloerstandaard bevestigd kan worden.

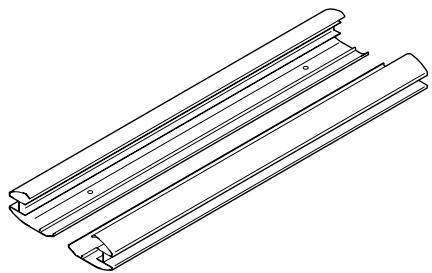

• Behuizing steunkolom (x 2 één links en één rechts)


• Zeskantsleutel x 1 (De andere kant is 6 mm voor gebruik van M8)


• Korte zeskantbouten (M8 x 16 mm) x 8

• Glassteunen (x2 één links en één rechts)

• Kabelafdekking x 1 (ter bevestiging aan de steunkolom)


• MR-houder x 1


• Schroeven (M4 x 10 mm: zilverkleurig) x 4

• Schroeven (M4 x 10 mm: zwart) x 2

• Schroeven (M4 x 10 mm) x 2

• PDP-appendage x 1 (met korte steunen)

• Gebruiksaanwijzing (dit document) x 1


Pioneer sound vision soul プローティングスタンド Flower stand Support de base Bodenständer Supporto peer display Vloerstandaard Soporte para colocar en el suelo @上型支架 PDK-FS04 取扱説明書 Operating instructions Mode d'emploi Bedienungsanleitung Instruzion per luso Gebruiksaanwiping Manual de instrucciones 操作手册

Instructie voor plaatsing en montage

(De hieronder getoonde standaard heeft een display van 43 inch met korte steunen)

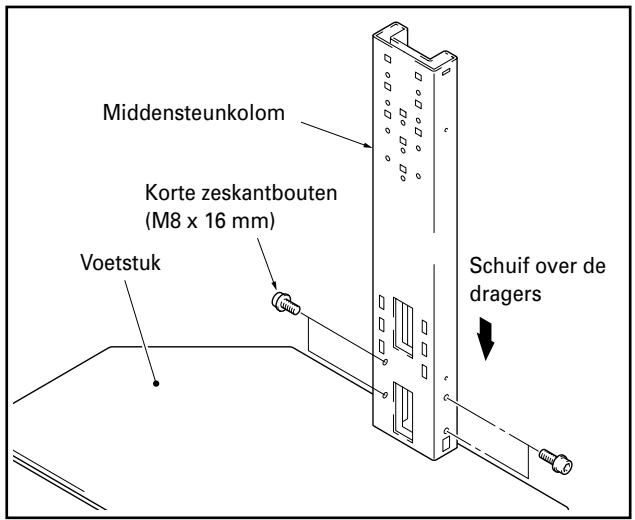

1 Schuif de middensteunkolom over de dragers op het voetstuk en gebruik de korte zeskantbouten om deze (op vier plaatsen) vast te zetten.

Middensteunkolom Korte zeskantbouten (M8 x 16 mm) Voetstuk Schuif over de dragers

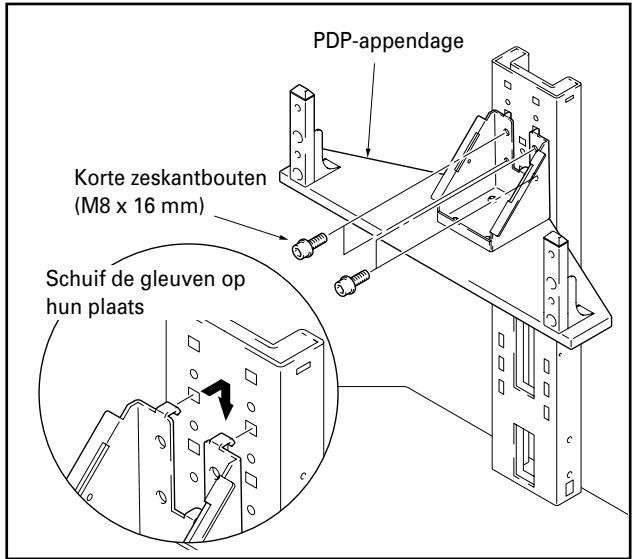

2 Gebruik de korte zeskantbouten om de PDP-appendage op de middensteunkolom te bevestigen (de bouten moeten op vier plaatsen worden ingeschroefd).

Om de hoogte van de display aan te passen kunnen de appendages in de openingen boven, in het midden of onder aan de middensteunkolom worden ingeschroefd. De openingen in het midden zijn voor standaardgebruik.

PDP-appendage Korte zeskantbouten (M8 x 16 mm) Schuif de gleuven op hun plaats

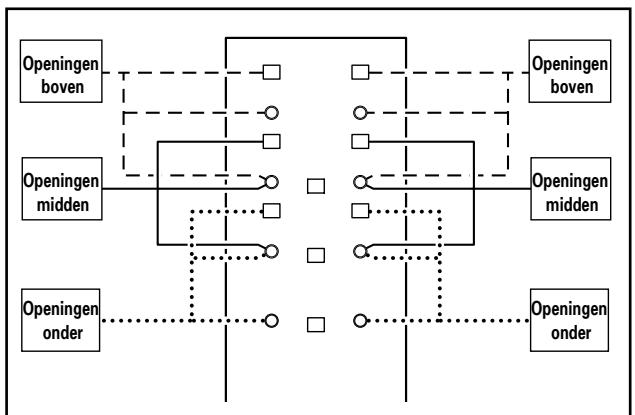

Hieronder wordt aangegeven waar de openingen zich op de middensteunkolom bevinden voor bevestiging van de PDP-appendage

Bij montage van de speakers onder de plasma-display

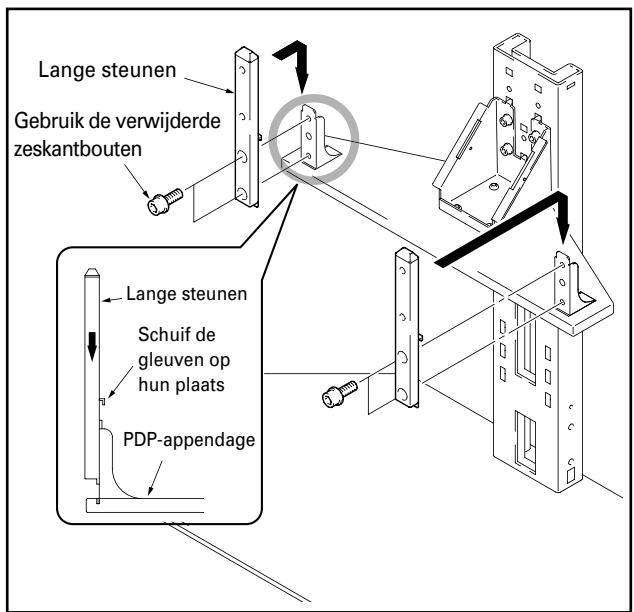

Verwijder de korte steunen die aan de PDP-appendage zijn bevestigd en vervang ze door de lange steunen (Gebruik hiervoor de bij de vloerstandaard meegeleverde zeskantsleutel).

Let op

Gebruik de korte steunen indien de speakers aan de zijkant van de plasma-display dienen te worden geplaatst.

Lange steunen Gebruik de verwijderde zeskantbouten Lange steunen Schuif de gleuven op hun plaats PDP-appendage

Afhankelijk van de lengte van de steunen die aan de PDP-appendage zijn bevestigd, zijn er verschillende soorten plasma-displays die kunnen worden gebruikt, en daarom dient u vóór montage na te gaan of de display die gemonteerd wordt geschikt is.

✿ Voorzorgsmaatregelen tijdens montage van de speakers onder de plasma-display

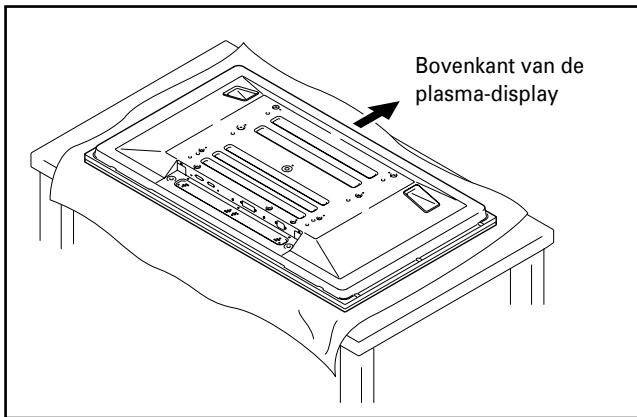

• Plaats de plasma-display zoals in de figuur aangegeven.
• Zie de bij uw speakers geleverde instructies voor plaatsing van de speakers.

Let op

• Leg een doek neer zodat de plasma-display niet wordt bekrast of beschadigd.
• Plaats de display altijd bovenop een stabiele tafel of een ander stabiel oppervlak.

Bovenkant van de plasma-display

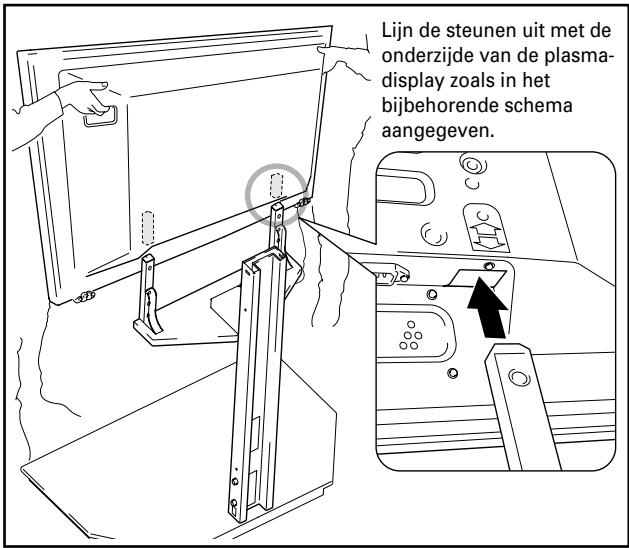

3 Bevestig de plasma-display aan de steunen.

Bevestig zoals bij de pijlen aangegeven de steunkolommen van de staander aan het onderste gedeelte van de plasma-display, en leidt ze vervolgens verticaal naar binnen. Zorg ervoor dat de steunen van de standaard niet in enig ander onderdeel van de plasma-display dan de gleuven worden ingebracht. Hierdoor kunnen het plasma-displaypaneel en de uitgangen ervan beschadigd raken, en het kan verbuiging van de standaard veroorzaken. Indien de plasma-display handles heeft, is het aan te raden de display bij de handles vast te houden tijdens bevestiging aan de steunen.

Lijn de steunen uit met de onderzijde van de plasma- display zoals in het bijbehorende schema aangegeven.

Waarschuwing

• De display dient samen met tenminste één ander persoon te worden bevestigd.
• Zorg ervoor dat de vingers niet tussen de display en de steunen geklemd raken.
• Indien de PDP-appendage in de bovenste appendageopeningen is bevestigd en de speakers onder de plasma-display worden geplaatst, dient u ervoor te zorgen dat de display stevig ondersteund wordt omdat de positie van de display nu hoger is.

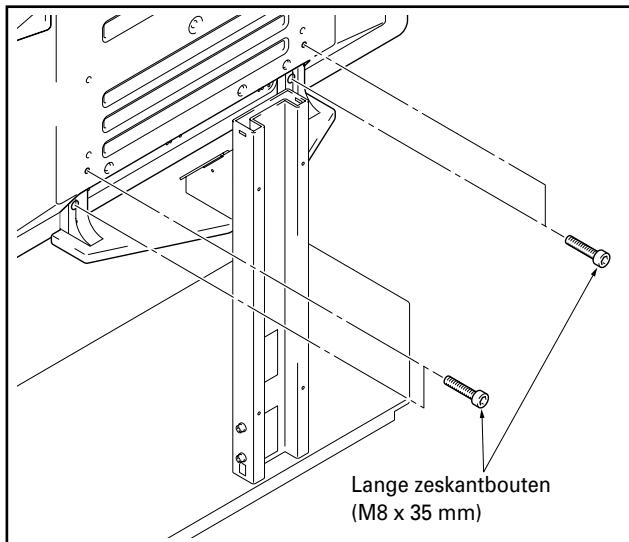

4 Gebruik de lange zeskantbouten om de plasma-display (op 4 plaatsen) aan de steunen te bevestigen.

Lange zeskantbouten (M8 x 35 mm)

• Indien de speakers aan de zijkanten van de plasma-display worden gemonteerd, dan dienen ze thans te worden bevestigd.
• Zie de bij de speakers bijgeleverde instructies voor plaatsing van de speakers.

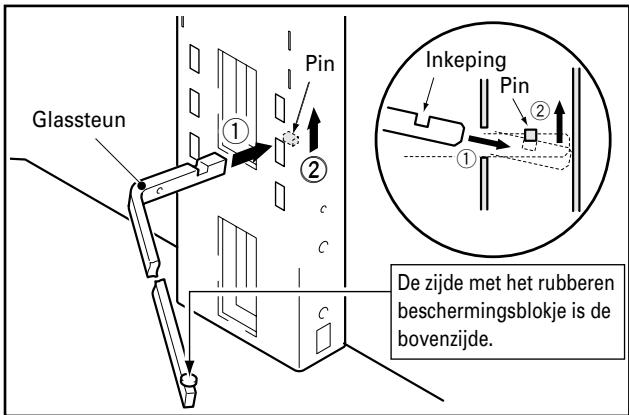

5 Gebruik de linker- en rechterglassteunen om de steunkolom te ondersteunen.

① Steek de glassteunen in de daarvoor bestemde openingen en duw ze helemaal in de openingen zodat ze enigszins naar beneden lopen.
② Druk op de uiteinden van de glassteunen om ze naar beneden te duwen en duw de inkepingen in de pinnen.

Glassteun Pin Inkeping Pin ① ② De zijde met het rubberen beschermingsblokje is de bovenzijde.

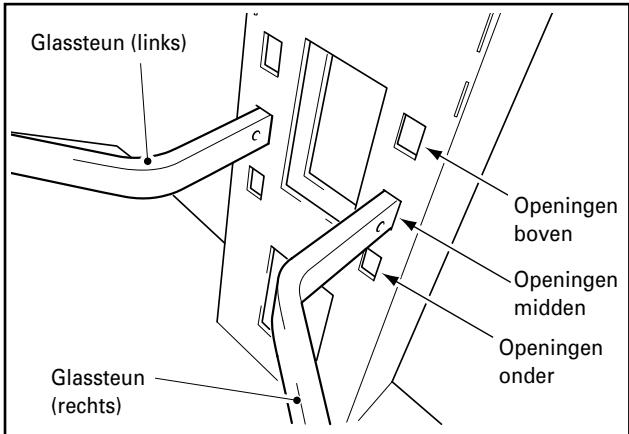

De glassteunen kunnen in de bovenste, middelste of onderste openingen worden ingebracht om de hoogte van het glaspaneel in te stellen (De middelste openingen zijn bestemd voor standaardbevestiging).

Glassteun (links) Glassteun (rechts) c c Openingen boven Openingen midden Openingen onder

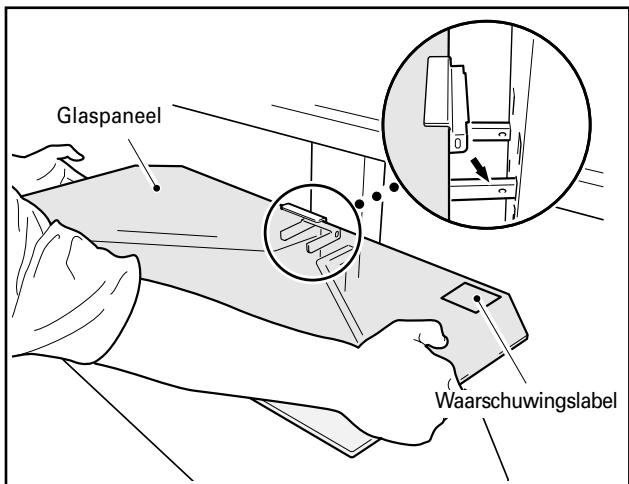

6 Bevestig het glaspaneel aan de glassteunen.

Let op

Het glaspaneel dient met de waarschuwingslabel naar boven te worden geplaatst.

Glaspaneel Waarschuwingslabel

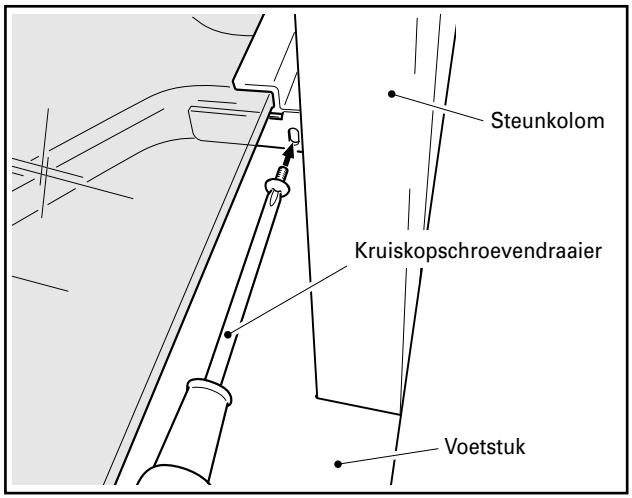

7 Bevestig met schroeven (M4 x 10 mm: zwart) (op 2 plaatsen: links en rechts).

Steunkolom Kruiskopschroevendraaier Voetstuk

Gebruik de schroeven om het glaspaneel op zijn plaats te bevestigen. Indien dat niet gebeurt kan het glaspaneel ervan afvallen wanneer u het aanraakt waardoor het paneel kan breken.

8 Bevestiging van een rechtopstaande media-receiver.

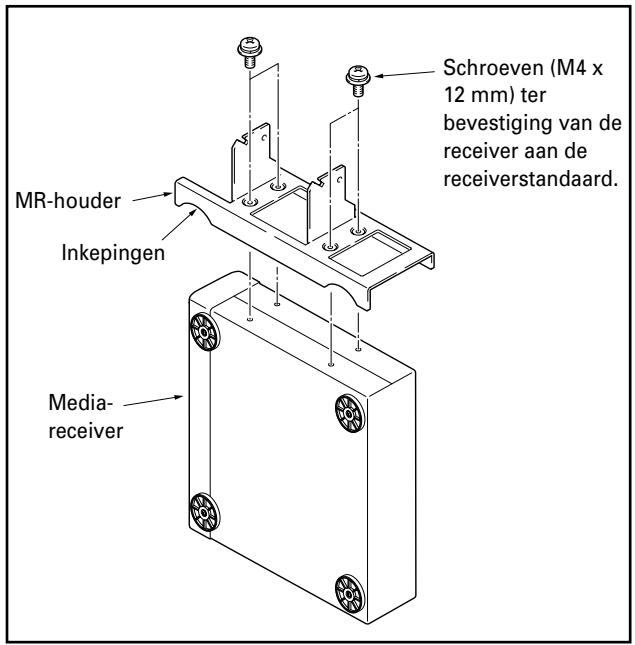

① Bevestig de MR-houder over de zijkanten van de mediareceiver en bevestig hem met de vier schroeven (M4 x 12 mm) die voor bevestiging van de receiver aan de receiverstandaard zijn meegeleverd op zijn plaats.

Let op

• De voeten van de MR-houder bevinden zich aan de zijkant van de houder samen met de inkepingen. Zorg ervoor dat de houder in de juiste richting wordt geplaatst.
• Bevestig de MR-houder uitsluitend aan een media-receiver.

Schroeven (M4 x 12 mm) ter bevestiging van de receiver aan de receiverstandaard. MR-houder Inkepingen Media- receiver

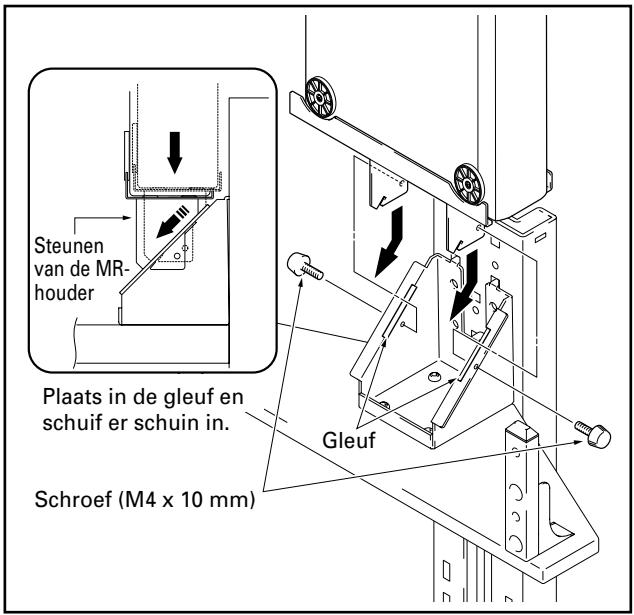

② Plaats de steunen van de MR-houder in de gleuf van PDP-appendage, schuif ze er schuin in en bevestig ze met schroeven op hun plaats (M4 x 10 mm).

Let op

• Bevestig alleen de media-receiver op deze plaats en geen andere apparatuur.
• Plaats geen vazen, vochtafstotende apparaten, of andere objecten met vloeistof bovenop de PDP-appendage.

Steunen van de MR- houder Plaats in de gleuf en schuif er schuin in. Schroef (M4 x 10 mm) Gleuf

9 Plaats apparatuur op het glaspaneel en sluit de apparatuur aan op de display.

• Plaats de apparatuur die op de display wordt aangesloten op het glaspaneel en sluit vervolgens de apparatuur op de display aan.
• Het glaspaneel en het voetstuk kunnen een gewicht van maximaal 20 kg dragen, en het gewicht van de apparatuur dat op het glaspaneel wordt geplaatst mag nooit meer dan 20 kg bedragen.

Let op

Wanneer een videodeck op het glaspaneel wordt geplaatst, is het mogelijk dat het videodeck de plasma-display stoort en het beeld vervormt afhankelijk van de plaats van het videodeck of door andere omstandigheden. Wanneer dit zich voordoet plaats dan het videodeck op het voetstuk om storing te voorkomen.

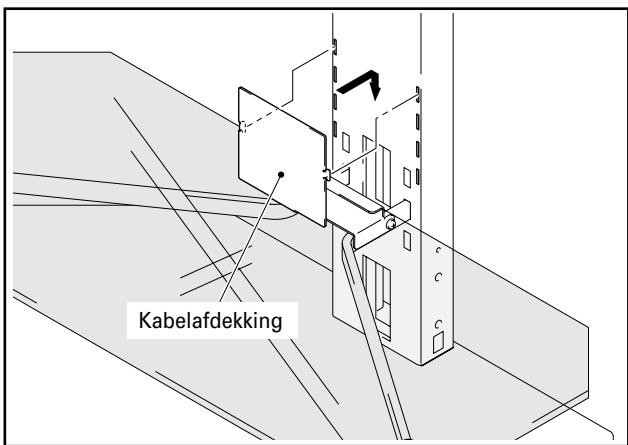

10 Bevestiging van de kabelafdekking.

Bevestig de kabelafdekking aan de middensteunkolom.

Let op

Zorg ervoor dat tijdens deze handeling de kabels niet tussen de kabelafdekking en de kabelkanalen komen vast te zitten.

Kabelafdekking

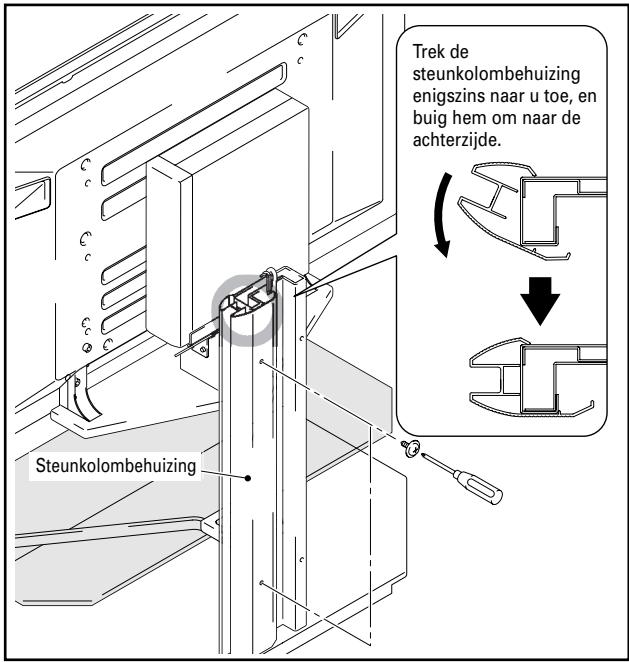

11 Bevestig één steunkolombehuizing aan de middensteunkolom om de kabels af te dekken, en bevestig deze met schroeven (M4 x 10 mm: zilverkleurig) (2 schroeven, boven en beneden).

Trek de steunkolombehuizing enigszins naar u toe, en buig hem om naar de achterzijde. Steunkolombehuizing

Waarschuwing

Zorg ervoor dat de kabels niet vastgeklemd komen te zitten in de steunkolombehuizing.

12 Voer dezelfde procedure uit ter bevestiging van de steunkolombehuizing aan de andere zijde, en bevestig deze met de schroeven (M4 x 10 mm: zilverkleurig) (2 schroeven, boven en beneden).

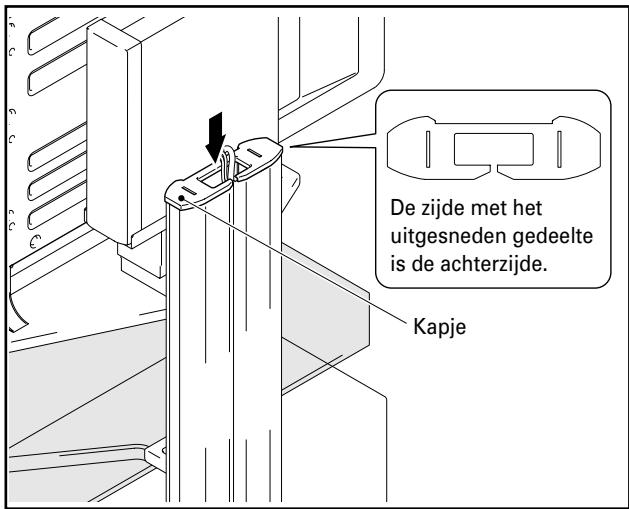

13 Bevestig het kapje.

De zijde met het uitgesneden gedeelte is de achterzijde. Kapje

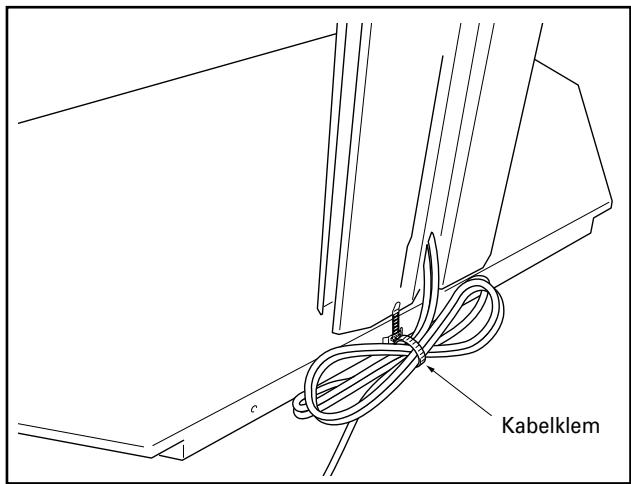

14 Bevestig de kabelklemmen.

De kabelklemmen kunnen worden gebruikt om het teveel aan kabels te bundelen zoals in de figuur hieronder wordt getoond.

Let op

Trap niet op de kabels tijdens verplaatsing van de vloerstandaard.

Kabelklem

Verplaatsing van de vloerstandaard en de display

• Houd de standaard bij de middensteunkolom vast tijdens verplaatsing van de vloerstandaard en de display.
• Houd tijdens verplaatsing van de standaard en de display nooit de plasma-display, speakers of het glaspaneel vast omdat hierdoor de apparatuur kan breken of beschadigd raken.
• Bij verplaatsing op een oneffen oppervlak kunt u de standaard en de display opnemen bij het voetstuk van de standaard.
• Pas op bij plaatsing van de standaard en de display op hoogpolig tapijt, omdat stof in de zwenkwieltjes vast kan komen te zitten waardoor ze niet meer kunnen rollen.
• Bij verplaatsing van de standaard en de display.

Afhankelijk van het soort oppervlak waarop de standaard wordt geplaatst, is het mogelijk dat de wieltjes strepen achterlaten op het oppervlak, hetgeen in acht genomen moet worden bij plaatsing van de standaard.

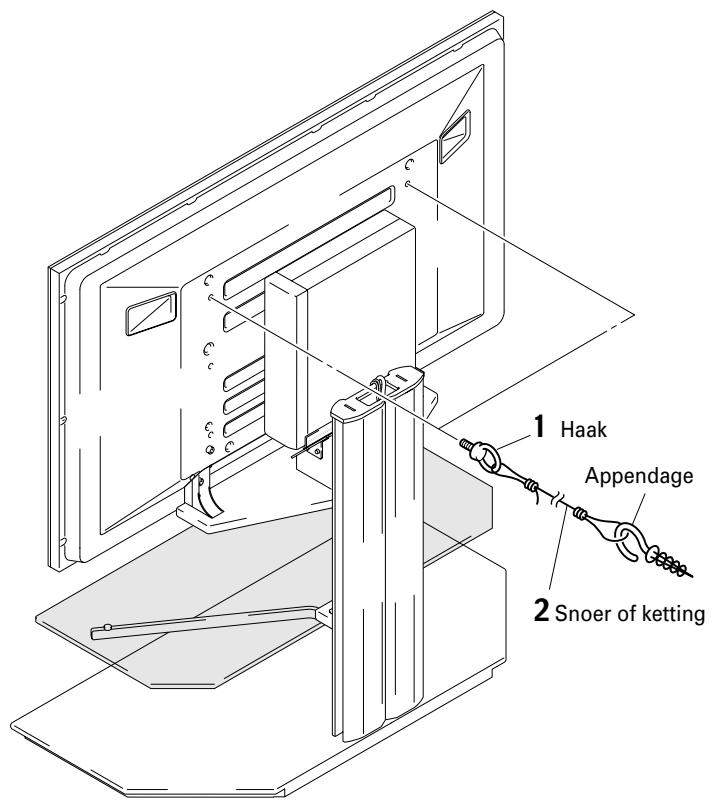

Zorg ervoor dat het apparaat niet omvalt

Nadat de staander is geïnstalleerd, dient u zodanige maatregelen te nemen dat de staander niet omvalt.

1 Bevestiging van bouten (haken) om te voorkomen dat de plasma-display omvalt.
2 Sterke snoeren of kettingen gebruiken om de display stevig aan een muur, kolom of ander stevig element te plaatsen.

Voer dezelfde procedure uit aan de linker- en rechterzijde waarbij erop gelet dient te worden dat de lengtes en posities van beide koorden of kettingen symmetrisch zijn.

Let op

Gebruik haken, touwen, kettingen en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen haak: Nominale diameter 8 mm Lengte 12 tot 15 mm

Standaard met plasma-display:

63,1 kg [Bij gebruik met een PDP-435XDE/435HDE/435FDE/435HDG-scherm en bevestigde speakers (PDP-S22-LR).]
64,3 kg [Bij gebruik met een PDP-435XDE/435HDE/435FDE/435HDG-scherm en bevestigde speakers (PDP-S26-LR).]
69,8 kg [Bij gebruik met een PDP-505XDE/505HDE/505HDG-scherm en bevestigde speakers (PDP-S21-LR).]
71,1 kg [Bij gebruik met een PDP-505XDE/505HDE/505HDG-scherm en bevestigde speakers (PDP-S25-LR).]

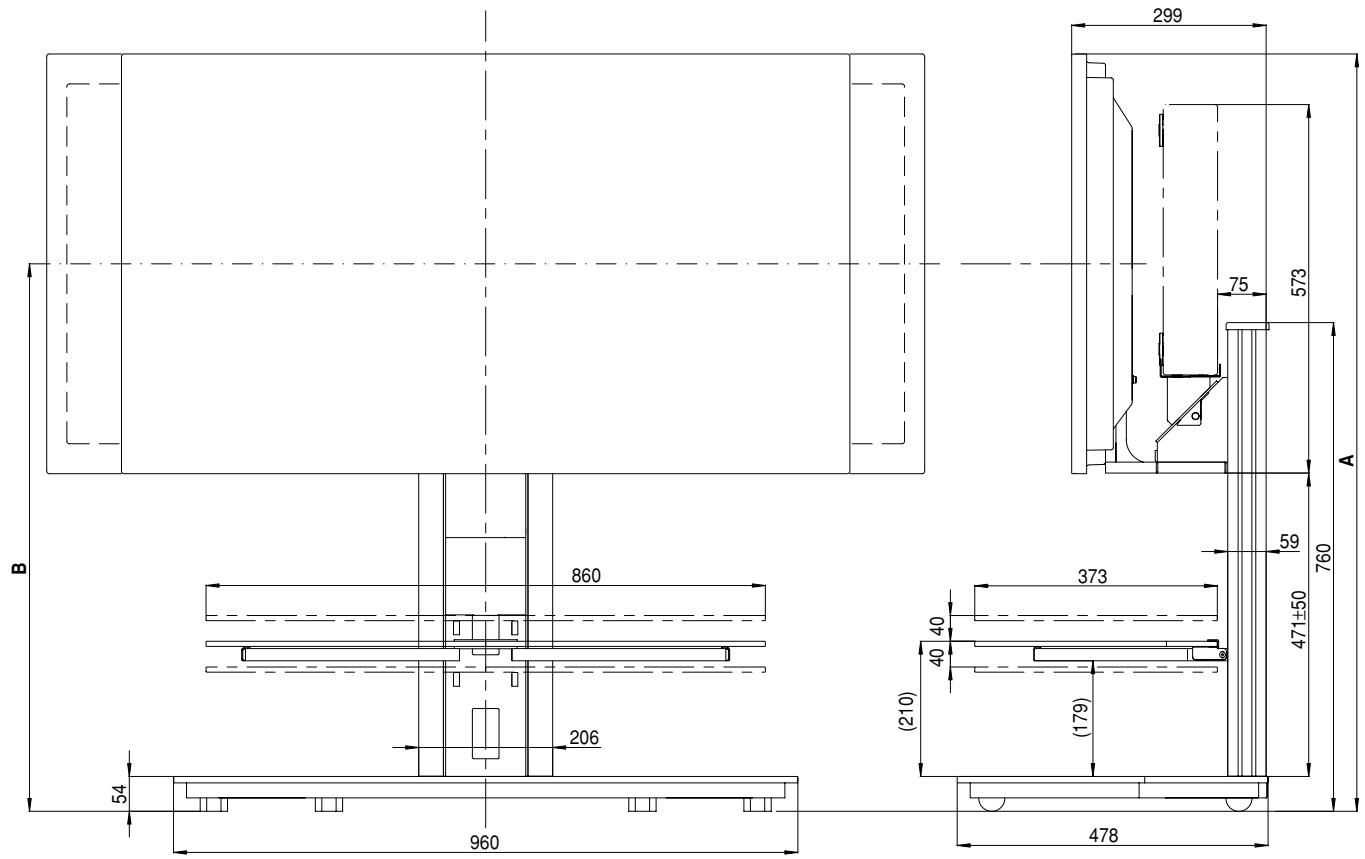

B 860 206 54 960 299 75 573 A 59 760 373 40 (210) (179) 471±50 478

(Eenheid: mm)

Plasma-display	Plaats van de speakers	Positie	Gehele hoogte (Afmeting A)	Midden van het scherm (Afmeting B)
PDP-435XDE	Aan de zijkanten van de plasma-display	Boven	1.226	900
PDP-435HDE		Midden	1.176	850
PDP-435FDE		Onder	1.126	800
PDP-435HDG	Onder de plasma-display	Boven	1.332	1.006
		Midden	1.282	956
		Onder	1.232	906
PDP-505XDE	Aan de zijkanten van de plasma-display	Boven	1.311	943
PDP-505HDE		Midden	1.261	893
PDP-505HDG		Onder	1.211	843
	Onder de plasma-display	Boven	1.417	1.049
		Midden	1.367	999
		Onder	1.317	949

- Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.
