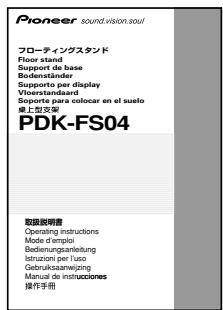

MANUAL DE USUARIO PDK-FS04 PIONEER

Soporte para colocar en el suelo

桌上型支架

PDK-FS04

取扱説明書

Manual de instrucciones

操作手册

Gracias por comprar un producto Pioneer.

Por favor, lea atentamente el Manual de instrucciones para saber cómo utilizar este modelo de una forma segura y correcta.

Le recomendamos que conserve el Manual de instrucciones para consultarlo en el futuro.

Instalación

• Si encuentra dificultades para la instalación, consulte a su distribuidor.
• Pioneer no es responsable de ningún daño que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.

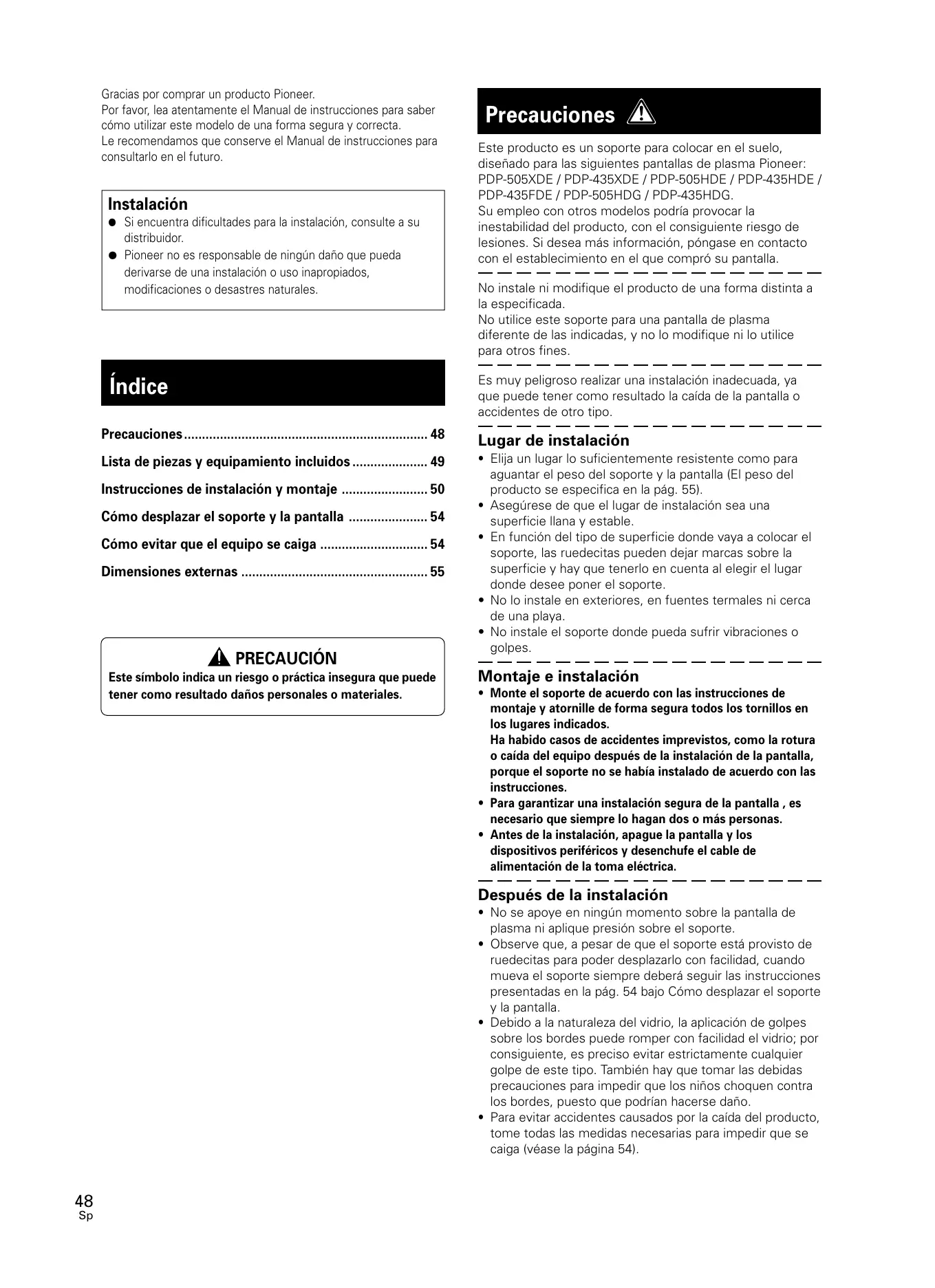

Índice

Precauciones....48

Lista de piezas y equipamiento incluidos 49

Instrucciones de instalación y montaje 50

Cómo desplazar el soporte y la pantalla .... 54

Cómo evitar que el equipo se caiga 54

Dimensiones externas .... 55

PRECAUCIÓN

Este símbolo indica un riesgo o práctica insegura que puede tener como resultado daños personales o materiales.

Precauciones

Este producto es un soporte para colocar en el suelo, diseñado para las siguientes pantallas de plasma Pioneer: PDP-505XDE / PDP-435XDE / PDP-505HDE / PDP-435HDE / PDP-435FDE / PDP-505HDG / PDP-435HDG.

Su empleo con otros modelos podría provocar la inestabilidad del producto, con el consiguiente riesgo de lesiones. Si desea más información, póngase en contacto con el establecimiento en el que compró su pantalla.

No instale ni modifique el producto de una forma distinta a la especificada.

No utilice este soporte para una pantalla de plasma diferente de las indicadas, y no lo modifique ni lo utilice para otros fines.

Es muy peligroso realizar una instalación inadecuada, ya que puede tener como resultado la caída de la pantalla o accidentes de otro tipo.

Lugar de instalación

• Elija un lugar lo suficientemente resistente como para aguantar el peso del soporte y la pantalla (El peso del producto se especifica en la pág. 55).
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• En función del tipo de superficie donde vaya a colocar el soporte, las ruedecitas pueden dejar marcas sobre la superficie y hay que tenerlo en cuenta al elegir el lugar donde desee poner el soporte.
• No lo instale en exteriores, en fuentes termales ni cerca de una playa.
• No instale el soporte donde pueda sufrir vibraciones o golpes.

Montaje e instalación

• Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugares indicados.
  Ha habido casos de accidentes imprevistos, como la rotura o caída del equipo después de la instalación de la pantalla, porque el soporte no se había instalado de acuerdo con las instrucciones.
• Para garantizar una instalación segura de la pantalla, es necesario que siempre lo hagan dos o más personas.
• Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma eléctrica.

Después de la instalación

• No se apoye en ningún momento sobre la pantalla de plasma ni aplique presión sobre el soporte.
• Observe que, a pesar de que el soporte está provisto de ruedecitas para poder desplazarlo con facilidad, cuando mueva el soporte siempre deberá seguir las instrucciones presentadas en la pág. 54 bajo Cómo desplazar el soporte y la pantalla.
• Debido a la naturaleza del vidrio, la aplicación de golpes sobre los bordes puede romper con facilidad el vidrio; por consiguiente, es preciso evitar estrictamente cualquier golpe de este tipo. También hay que tomar las debidas precauciones para impedir que los niños choquen contra los bordes, puesto que podrían hacerse daño.
• Para evitar accidentes causados por la caída del producto, tome todas las medidas necesarias para impedir que se caiga (véase la página 54).

Lista de piezas y equipamiento incluidos

Antes de empezar a montar su soporte para el suelo, asegúrese de comprobar que se han incluido todas las piezas y equipamiento relacionados a continuación.

- Fíjese en que el montaje requiere un destornillador Philips (no se incluye).

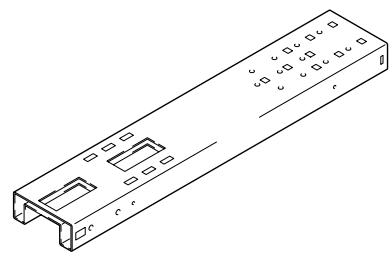

• Columna de soporte central x 1

• Pedestal PDP x 1
  (con patas de soporte cortas)


• Travesaños para la sujeción del panel de vidrio (x 2, uno para la izquierda y otro para la derecha)

• Patas de soporte largas x 2


El panel de vidrio debe conservarse en su caja de embalaje hasta que esté preparado para unirlo al soporte de modo que quede protegido ante posibles roturas.

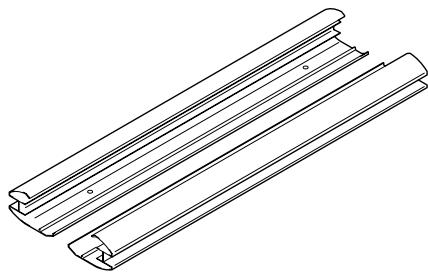

• Tapas para la columna de soporte (x 2, una a la izquierda y otra a la derecha)


• Tapa del cable x 1 (ha de montarse en la columna de soporte)


• Casquete x 1


• Abrazaderas de cable x 4


• Llave Allen x 1 (Lado opuesto 6 mm para uso M8)


• Pernos hexagonales cortos (M8 x 16 mm) x 8


• Manual de instrucciones (este documento) x 1


Pioneer sound.vision.soul フローティングスタンド Floor stand Support de base Bodenständer Supporte door display Voorstandaard Soporte para colocar en el suelo 線上型支架 PDK-FS04 取扱説明書 Operating instructions Mode d'emploi Bedienungsanleitung Istruzioni per fuso Gebruiksaanwijzing Manual de instrucciones 操作手冊

Instrucciones de instalación y montaje

(El soporte que aparece a continuación es el soporte para una pantalla de 43 pulgadas con patas cortas de soporte)

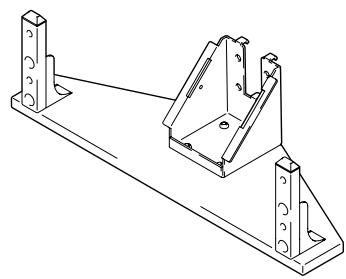

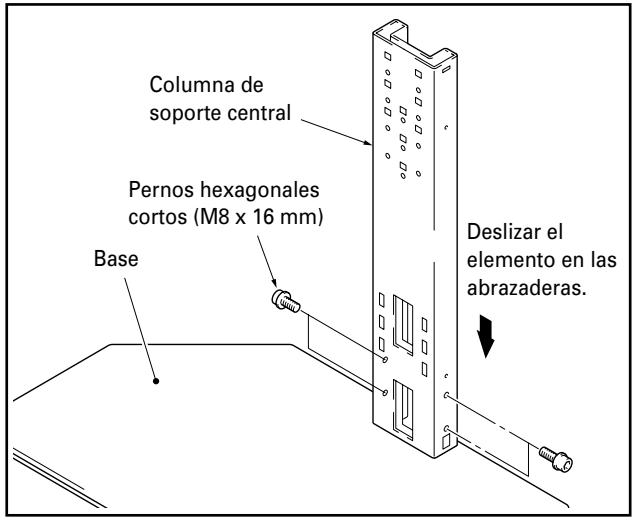

1 Deslice la columna de soporte central en las abrazaderas de la base y utilice los pernos hexagonales cortos para asegurarla en su sitio (4 lugares).

Columna de soporte central Pernos hexagonales cortos (M8 x 16 mm) Base Deslizar el elemento en las abrazaderas.

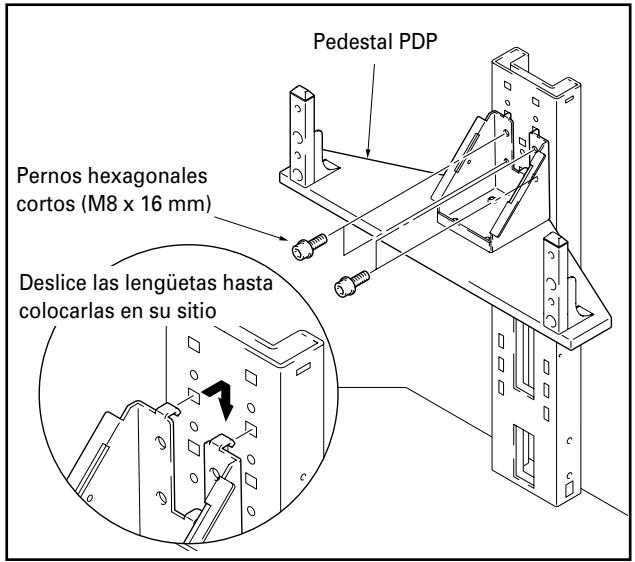

2 Utilice los pernos hexagonales cortos para fijar el pedestal PDP en la columna de soporte central (los pernos deben atornillarse en cuatro lugares).

El pedestal puede atornillarse en los agujeros superiores, los del medio o los inferiores de la columna de soporte central, a fin de ajustar la altura de la pantalla. Los agujeros del medio se han diseñado para ser utilizados en la instalación estándar.

Pedestal PDP Pernos hexagonales cortos (M8 x 16 mm) Deslice las lengüetas hasta colocarlas en su sitio

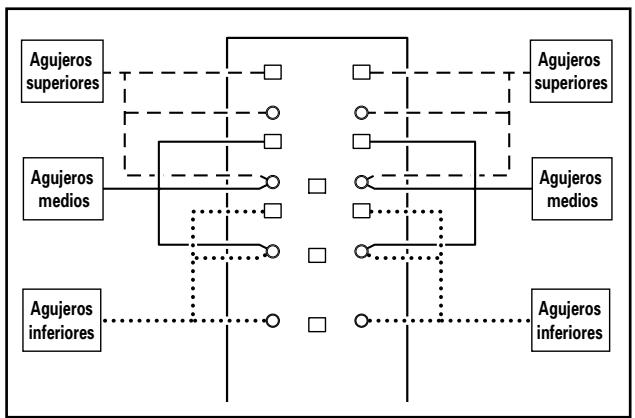

✿ Ubicación de los agujeros en la columna de soporte central para la fijación del pedestal PDP


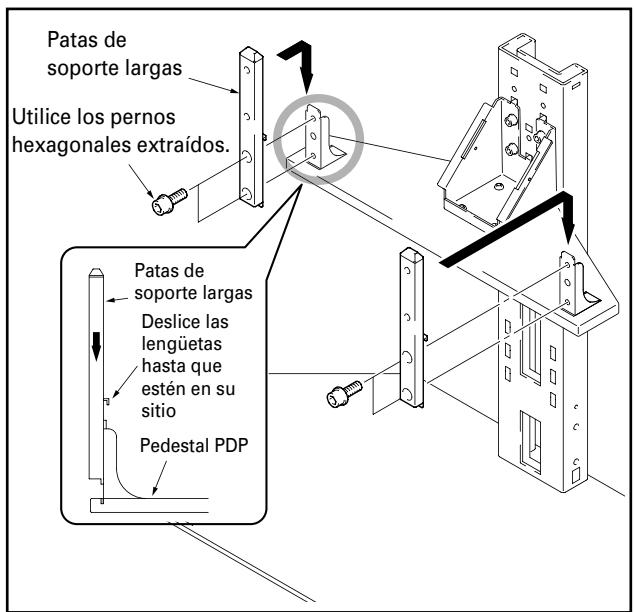

Cuando los altavoces se instalan debajo de la pantalla de plasma

Quite las patas de soporte cortas fijadas en el pedestal PDP y sustitúyalas por las patas de soporte largas (para ello, utilice la llave Allen que se incluye con el soporte).

Nota

Utilice las patas de soporte cortas si los altavoces van a instalarse a los lados de la pantalla de plasma.

Patas de soporte largas Utilice los pernos hexagonales extraídos. Patas de soporte largas Deslice las lengüetas hasta que estén en su sitio Pedestal PDP

Los tipos de pantalla de plasma que pueden utilizarse con el soporte serán distintos en función de la longitud de las patas de soporte fijadas al pedestal PDP, por lo que antes de proceder, deberá comprobar este punto para ver si la pantalla que va a colocar es compatible.

✿ Precauciones durante la instalación de altavoces debajo de la pantalla de plasma

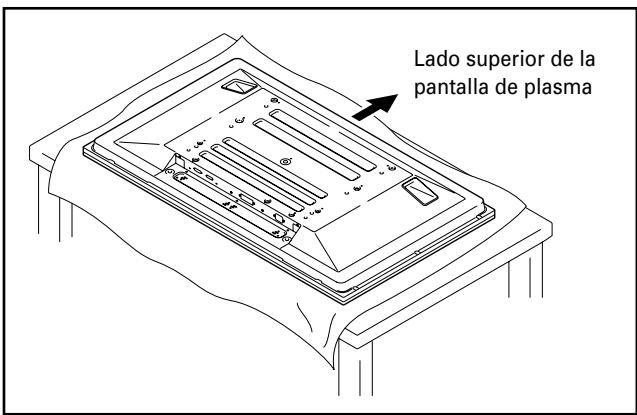

• Coloque la pantalla de plasma tal como se indica en la figura.
• Consulte las instrucciones de instalación incluidas con sus altavoces para obtener más instrucciones sobre cómo deben instalarse.

Nota

• Extienda una sábana, de modo que la pantalla no sufra rasguños ni resulte dañada.
• Siempre deberá colocarla encima de una mesa estable o una superficie similar.

Lado superior de la pantalla de plasma

3 Monte la pantalla de plasma sobre las patas de soporte.

Coloque las columnas del soporte debajo de la pantalla de plasma, tal y como indican las flechas. Tome muchas precauciones para no insertar las patas de soporte del soporte en ninguna otra parte de la pantalla de plasma distinta a las ranuras de inserción del soporte. Tenga en cuenta que si lo hiciera podría dañar el panel de la pantalla de plasma o sus puertos, e incluso deformar el propio soporte. Si la pantalla de plasma está provista de asas, es aconsejable sujetar la pantalla por las asas cuando la monte sobre las patas de apoyo.

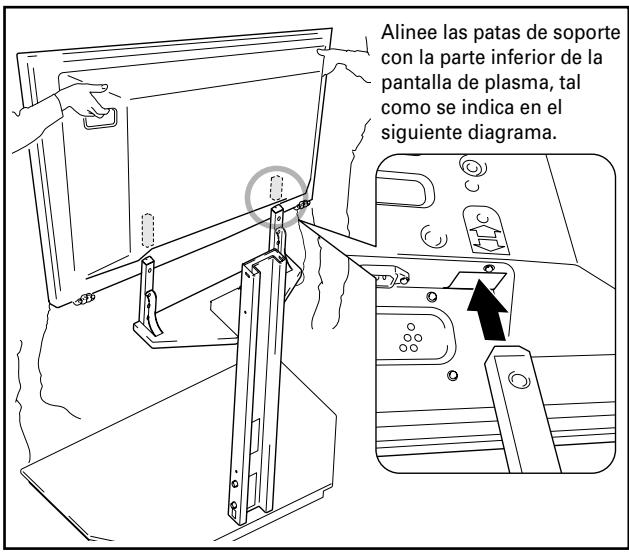

Alinee las patas de soporte con la parte inferior de la pantalla de plasma, tal como se indica en el siguiente diagrama.

• Asegúrese de trabajar por lo menos con otra persona cuando monte la pantalla.
• Tome precauciones para no pillarse los dedos entre la pantalla y las patas de apoyo.
• Si el pedestal PDP se ha colocado en los agujeros superiores y los altavoces han de instalarse debajo de la pantalla de plasma, es preciso tomar precauciones para asegurarse de que la pantalla queda firmemente sujeta, puesto que su posición será más elevada.

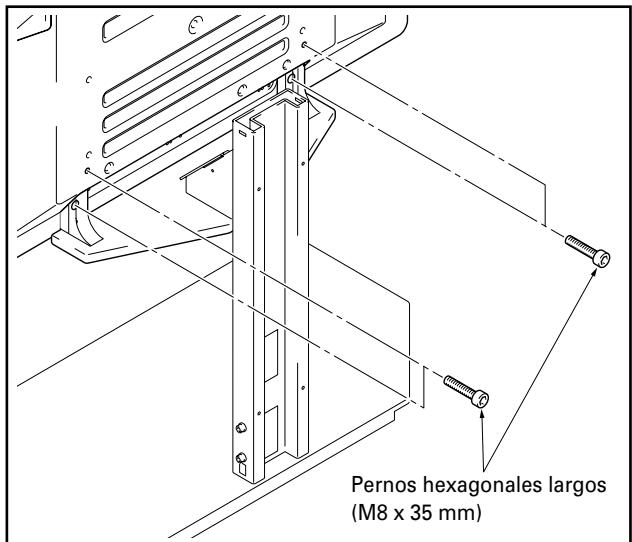

4 Utilice los pernos hexagonales largos para fijar la pantalla de plasma en las patas de apoyo (4 lugares).

Pernos hexagonales largos (M8 x 35 mm)

• Si hay que instalar altavoces a los lados de la pantalla de plasma, debería montarlos en esta fase.
• Consulte las instrucciones de instalación incluidas con sus altavoces para conocer más detalles sobre cómo han de instalarse.

5 Fije los travesaños izquierdo y derecho a la columna de soporte.

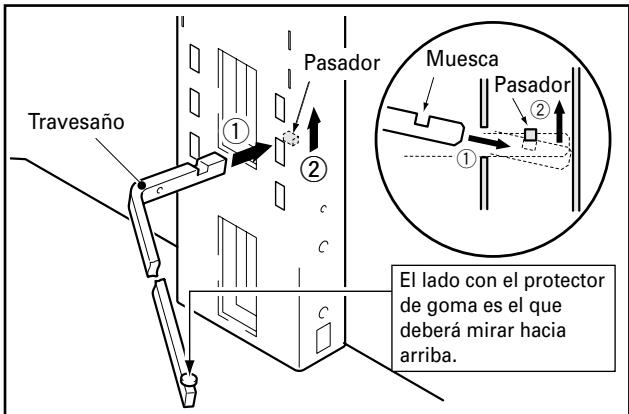

① Inserte los travesaños para la sujeción del panel de vidrio en los agujeros indicados, introduciéndolos con la punta ligeramente hacia abajo.
② Presione hacia abajo el extremo de los travesaños para hacerlos bajar, de manera que las muescas encajen con los pasadores.

Travesano ① ② Pasador Muesca ① Pasador El lado con el protector de goma es el que deberá mirar hacia arriba.

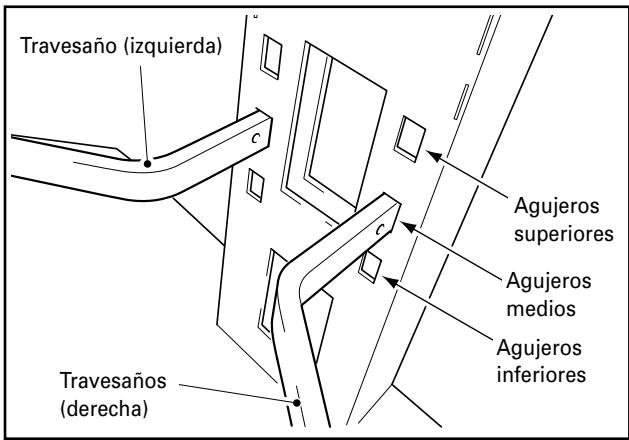

Los travesaños pueden instalarse en los agujeros superiores, medios o inferiores para ajustar la altura del panel de vidrio (Los agujeros medios se han diseñado para su uso en la instalación estándar).

Travesaño (izquierda) c c Travesaños (derecha) Agujeros superiores Agujeros medios Agujeros inferiores

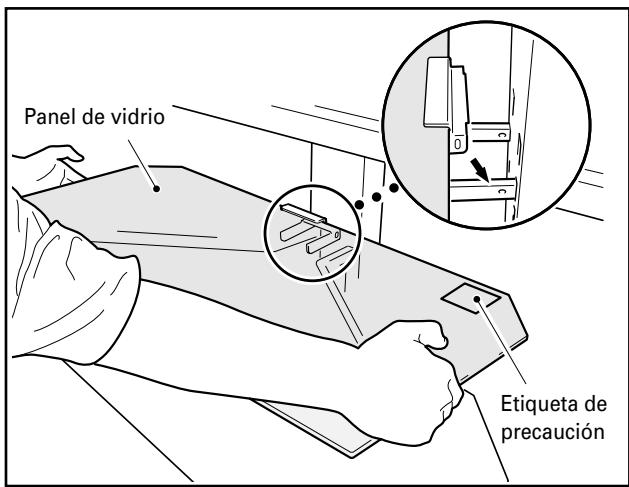

6 Encaje el panel de vidrio en los travesaños de vidrio.

Nota

El panel de vidrio ha de instalarse con la etiqueta de precaución hacia arriba.

Panel de vidrio Etiqueta de precaución

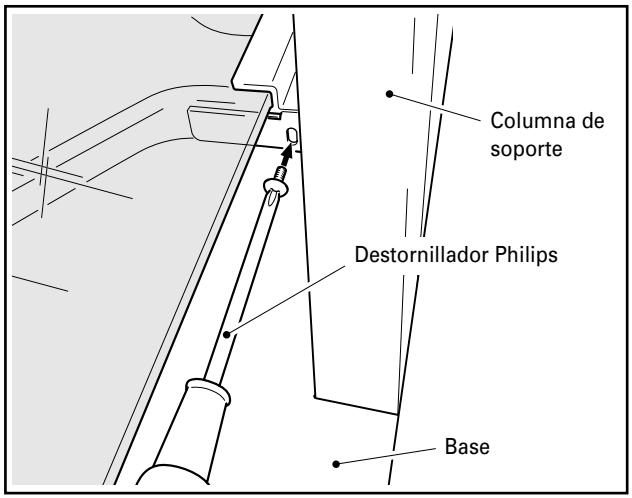

7 Fije el elemento con los tornillos (M4 x 10 mm: negros) (2 lugares: izquierda y derecha).

Columna de soporte Destornillador Philips Base

Asegúrese de utilizar los tornillos para fijar correctamente el panel de vidrio en su sitio. Tenga en cuenta que, de no hacerlo, el panel de vidrio podría caerse al ser golpeado accidentalmente, y romperse.

8 Qué hacer cuando monte un receptor de medios vertical.

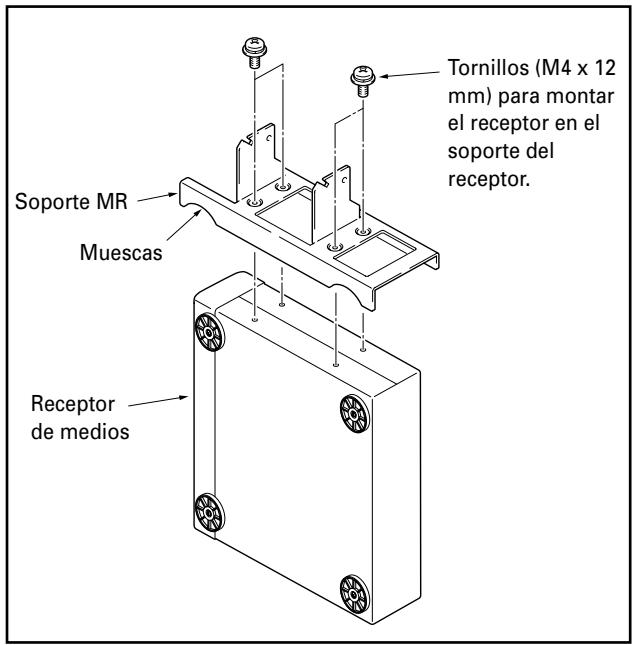

① Encaje el soporte MR en el receptor de medios y móntelo en su sitio utilizando los cuatro tornillos (M4 x 12 mm) proporcionados para fijar el receptor en el soporte del receptor.

Nota

• Las patas del soporte MR se encuentran a los lados y constan de muescas. Asegúrese de fijar el soporte en la dirección correcta.
• No fije el soporte MR a ningún otro elemento distinto de un receptor de medios.

Soporte MR Muescas Tornillos (M4 x 12 mm) para montar el receptor en el soporte del receptor. Receptor de medios

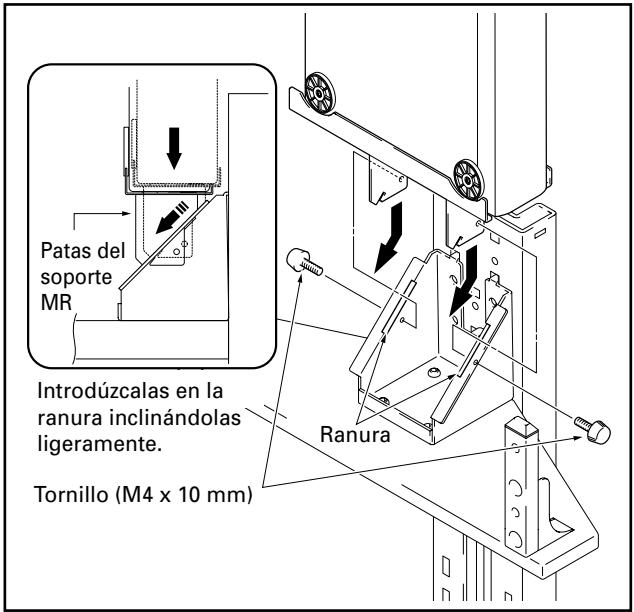

② Coloque las patas del soporte MR sobre la ranura del pedestal PDP, e introdúzcalas en dicha ranura inclinándolas ligeramente. Después, asegúrelas con los tornillos (M4 x 10 mm).

Nota

• No monte ningún otro equipo en este lugar a parte de un receptor de medios.
• Nunca coloque sobre el pedestal PDP jarrones, deshumidificadores o envases que contengan algún líquido.

Patas del soporte MR Introdúzcalas en la ranura inclinándolas ligeramente. Tornillo (M4 x 10 mm) Ranura

9 Coloque el equipo sobre el panel de vidrio y conéctelo a la pantalla.

• Coloque el equipo que debe conectarse a la pantalla sobre el panel de vidrio y a continuación conéctelo a la pantalla.
• Observe que el panel de vidrio y la base se han diseñado para poder soportar cargas de hasta un máximo de 20 kilogramos, y que el peso del equipo colocado sobre el panel de vidrio nunca puede superar este límite.

Nota

Cuando se coloca una unidad de vídeo sobre el panel de vidrio, en ocasiones dicha unidad interfiere con la pantalla de plasma y provoca distorsiones en la imagen, según el lugar en que se haya colocado la unidad de vídeo u otras condiciones. En caso de darse esta situación, coloque la unidad de vídeo en la base para evitar las interferencias.

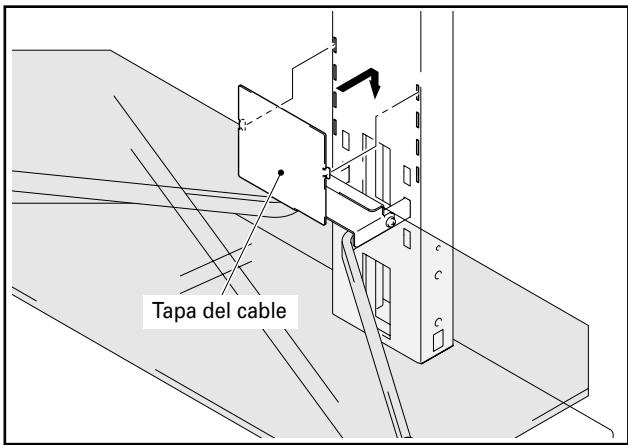

10 Fijación de la tapa del cable.

Fije la tapa del cable en la columna de soporte central.

Nota

Tome precauciones cuando lo haga para impedir que los cables queden atrapados entre la tapa de los cables y las ranuras de inserción.

Tapa del cable

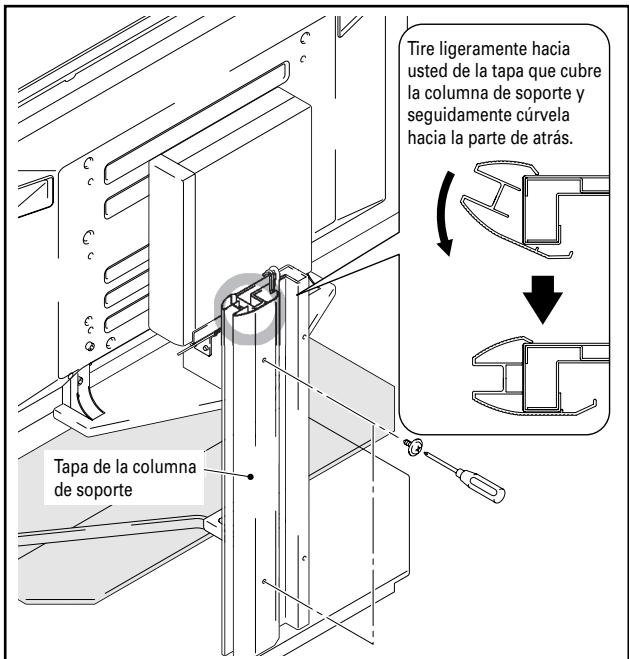

11 Fije una de las tapas para columnas de soporte en la columna de soporte central, a fin de tapar los cables, y asegúrela con tornillos (M4 x 10 mm: plateados) (2 tornillos, en la parte superior y la inferior).

Tire ligeramente hacia usted de la tapa que cubre la columna de soporte y seguidamente cúrvela hacia la parte de atrás. Tapa de la columna de soporte

Tome precauciones para que los cables no queden atrapados en las tapas de la columna de soporte.

12 Siga el mismo procedimiento para asegurar la tapa de la columna de soporte del otro lado, y asegúrela con tornillos (M4 x 10 mm: plateados) (2 tornillos, en la parte superior y la inferior).

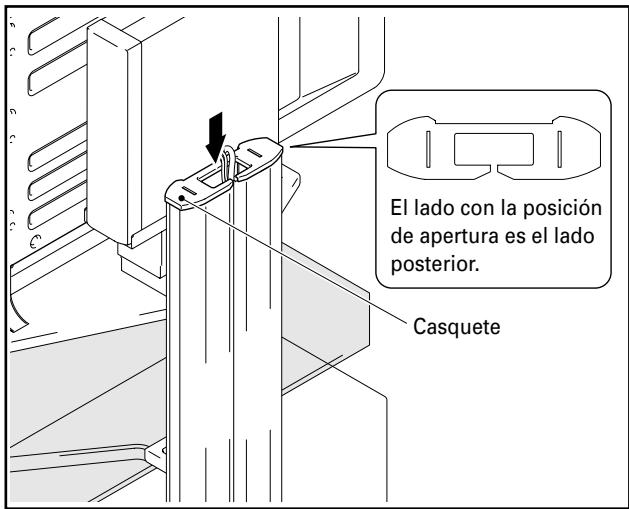

13 Monte el casquete.

El lado con la posición de apertura es el lado posterior. Casquete

14 Monte las abrazaderas del cable.

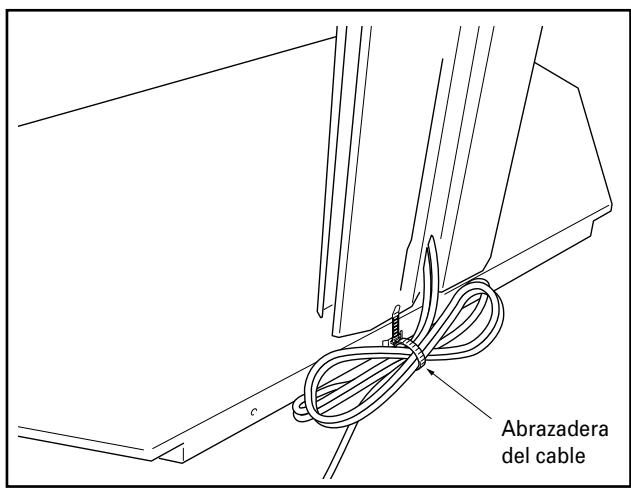

Las abrazaderas del cable pueden utilizarse para hacer un haz con la longitud sobrante del cable, tal como se indica en el diagrama presentado a continuación.

Nota

Tome precauciones para no pisar ningún cable cuando mueva el soporte.

Abrazadera del cable

Cómo desplazar el soporte y la pantalla

• Cuando mueva el soporte y la pantalla, sujete el soporte por la columna de soporte central.
• Cuando mueva el soporte y la pantalla, no lo haga nunca agarrando la pantalla de plasma, los altavoces o el panel de vidrio, puesto que de este modo podría provocar la rotura del equipo o daños en el mismo.
• Cuando desplace la pantalla y el soporte sobre una superficie desigual, levante el soporte y la pantalla por la base del soporte.
• Tenga cuidado al colocar el soporte y la pantalla sobre una superficie con un alfombrado grueso, puesto que, las fibras podrían enroscarse en las ruedecillas, no dejándolas girar con libertad.
• Al mover el soporte y la pantalla.

En función del tipo de superficie sobre el que se coloque el soporte, las ruedecillas pueden dejar marcas sobre la superficie, por lo que deberá tener en cuenta este aspecto cuando seleccione el lugar en el que desee colocar el soporte.

Cómo evitar que el equipo se caiga

Después de instalar el soporte, asegúrese de tomar las medidas necesarias para que el equipo no se caiga.

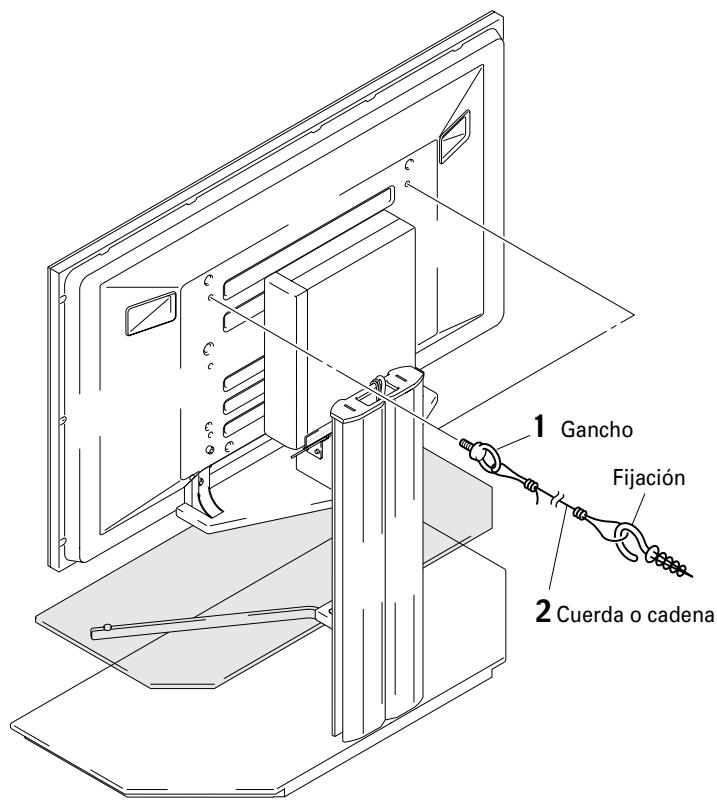

1 Fije pernos (ganchos) a la pantalla de plasma para evitar su caída.
2 Utilice cuerdas fuertes o cadenas para estabilizarlo de forma segura a una pared, pilar u otro elemento resistente.

Ejecute el mismo procedimiento en el lado izquierdo y el derecho, asegurándose de que las longitudes y posiciones de ambas sujeciones sean simétricas.

Nota

Utilice ganchos, cuerdas, cadenas y fijaciones disponibles en el mercado.

Gancho recomendado:

Diámetro nominal: 8 mm

Longitud: entre 12 y 15 mm

1 Gancho Fijación 2 Cuerda o cadena

Peso

Sólo el soporte: 32,7 kg

Soporte y pantalla de plasma:

63,1 kg [cuando se utiliza con una pantalla PDP-435XDE/435HDE/435FDE/435HDG con los altavoces (PDP-S22-LR) colocados.]
64,3 kg [cuando se utiliza con una pantalla PDP-435XDE/435HDE/435FDE/435HDG con los altavoces (PDP-S26-LR) colocados.]
69,8 kg [cuando se utiliza con una pantalla PDP-505XDE/505HDE/505HDG con los altavoces (PDP-S21-LR) colocados.]
71,1 kg [cuando se utiliza con una pantalla PDP-505XDE/505HDE/505HDG con los altavoces (PDP-S25-LR) colocados.]

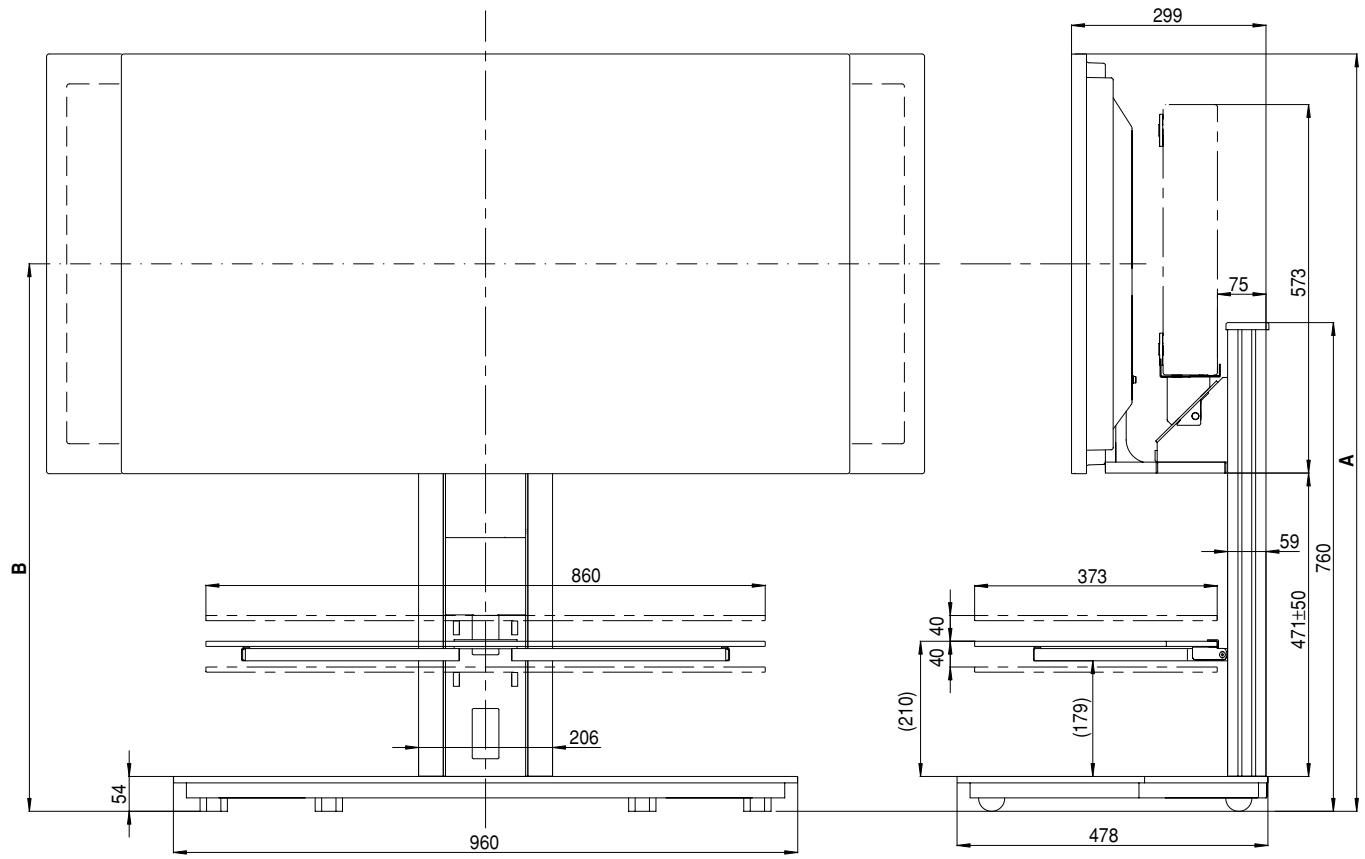

B 860 206 54 960 299 75 573 A 59 760 373 40 (210) (179) 471±50 478

(Unidades: mm)

Pantalla de plasma	Localización de los altavoces	Posición	Altura completa (Dimensiones A)	Centro de la pantalla (Dimensiones B)
PDP-435XDE	A los lados de la pantalla de plasma	Superior	1.226	900
PDP-435HDE		Media	1.176	850
PDP-435FDE		Inferior	1.126	800
PDP-435HDG	Debajo de la pantalla de plasma	Superior	1.332	1.006
		Media	1.282	956
		Inferior	1.232	906
PDP-505XDE	A los lados de la pantalla de plasma	Superior	1.311	943
PDP-505HDE		Media	1.261	893
PDP-505HDG		Inferior	1.211	843
	Debajo de la pantalla de plasma	Superior	1.417	1.049
		Media	1.367	999
		Inferior	1.317	949

- Las especificaciones anteriores y el exterior pueden ser modificados sin previo aviso para mejorar el producto.

感謝您購買本Pioneer產品。
