PDK-FS04 - Supporto per dispositivo elettronico PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto base per schermo al plasma
Marca	PIONEER
Modello	PDK-FS04
Compatibilità	Schermi al plasma PIONEER PDP-505XDE, PDP-435XDE, PDP-505HDE, PDP-435HDE, PDP-435FDE, PDP-505HDG, PDP-435HDG
Peso del solo supporto	32,7 kg
Peso totale supporto + schermo	Fino a 71,1 kg a seconda del modello e della configurazione
Altezza totale (a seconda della configurazione)	Da 1 126 mm a 1 417 mm
Carico massimo del pannello in vetro	20 kg
Materiali	Acciaio, vetro
Funzioni principali	Altezza regolabile dello schermo, pannello in vetro per dispositivi, gestione dei cavi, ruote per spostamento
Sicurezza	Fissaggio anticaduta con bulloni e cavi (non forniti)
Utensili necessari per l'assemblaggio	Cacciavite a croce Philips (non fornito)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Pezzi inclusi	Colonna centrale, base, pannello in vetro, supporti, viti, chiave esagonale, coperchi, fermacavi, manuale di istruzioni
Riparabilità	Pezzi di ricambio disponibili presso il rivenditore autorizzato
Garanzia	Consultare il rivenditore

Domande frequenti - PDK-FS04 PIONEER

Quali schermi sono compatibili con il supporto PDK-FS04?

Il supporto è progettato per gli schermi al plasma PIONEER delle serie PDP-505XDE, PDP-435XDE, PDP-505HDE, PDP-435HDE, PDP-435FDE, PDP-505HDG e PDP-435HDG. L'uso con altri modelli può causare instabilità.

Qual è il peso massimo supportato dal pannello in vetro?

Il pannello in vetro può supportare un carico massimo di 20 kg. Non posizionare oggetti più pesanti per evitare la rottura del vetro.

Come regolare l'altezza dello schermo?

L'altezza dello schermo si regola fissando il supporto PDP sui fori superiori, centrali o inferiori della colonna centrale. I fori centrali corrispondono all'altezza standard. Utilizzare le viti a esagono fornite.

Posso installare altoparlanti sotto lo schermo?

Sì, se gli altoparlanti sono installati sotto lo schermo, sostituire i piedini di supporto corti con quelli lunghi forniti. Seguire le istruzioni del manuale per l'installazione.

Come spostare il supporto in sicurezza?

Tenere sempre il supporto per la colonna centrale e non per lo schermo, gli altoparlanti o il pannello in vetro. Su una superficie irregolare, tenere la base. Evitare tappeti spessi che potrebbero bloccare le ruote.

Come evitare il ribaltamento dell'attrezzatura?

Fissare bulloni anticaduta (ganci) allo schermo al plasma e collegarli a una parete o pilastro solido con cavi o catene resistenti. I ganci devono avere un diametro nominale di 8 mm e una lunghezza di 12-15 mm.

Quali utensili sono necessari per l'assemblaggio?

È necessario un cacciavite a croce Philips (non fornito). La chiave esagonale e le viti sono incluse nella confezione.

Il supporto viene fornito con un manuale di istruzioni?

Sì, il manuale di istruzioni è fornito nella scatola. Dettaglia le fasi di assemblaggio, le precauzioni di sicurezza e le specifiche tecniche.

Come pulire il supporto in vetro?

Utilizzare un panno morbido e asciutto per pulire il pannello in vetro. Evitare prodotti abrasivi o detergenti chimici che potrebbero graffiare o danneggiare il vetro.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili presso i rivenditori autorizzati PIONEER. Consultare il negozio dove è stato acquistato il supporto per ordinare i pezzi necessari.

MANUALE UTENTE PDK-FS04 PIONEER

Supporto per display

Vloerstandaard

Istruzioni per l'uso

Gebruiksaanwijzing

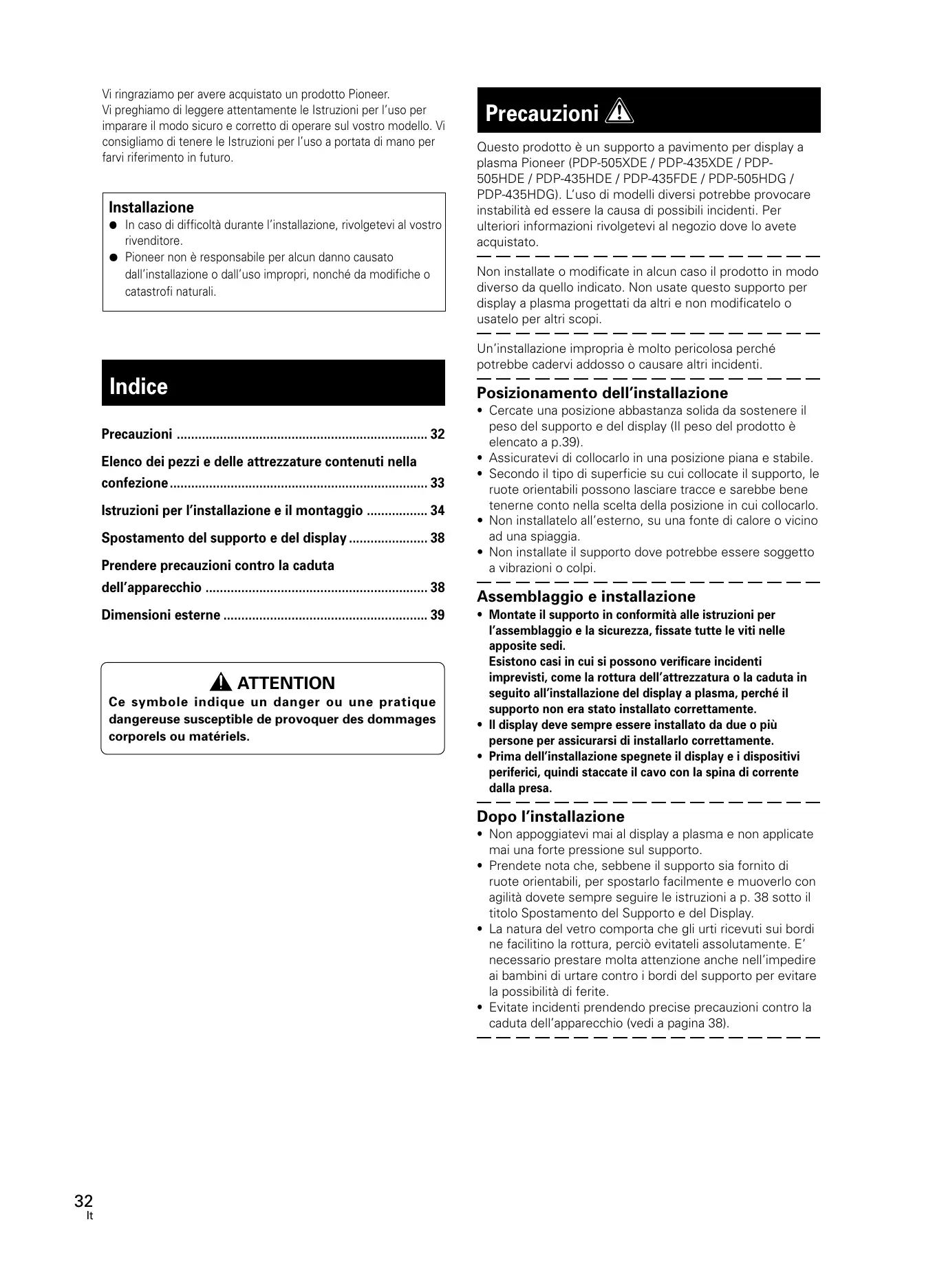

Vi ringraziamo per avere acquistato un prodotto Pioneer.

Vi preghiamo di leggere attentamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento in futuro.

Installazione

• In caso di difficoltà durante l'installazione, rivolgetevi al vostro rivenditore.
• Pioneer non è responsabile per alcun danno causato dall'installazione o dall'uso impropri, nonché da modifiche o catastrofi naturali.

Indice

Precauzioni 32

Elenco dei pezzi e delle attrezzature contenuti nella confezione....33

Istruzioni per l'installazione e il montaggio ...... 34

Spostamento del supporto e del display 38

Prendere precauzioni contro la caduta dell'apparecchio 38

Dimensioni esterne 39

ATTENTION

Questo prodotto è un supporto a pavimento per display a plasma Pioneer (PDP-505XDE / PDP-435XDE / PDP-505HDE / PDP-435HDE / PDP-435FDE / PDP-505HDG / PDP-435HDG). L'uso di modelli diversi potrebbe provocare instabilità ed essere la causa di possibili incidenti. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installate o modificate in alcun caso il prodotto in modo diverso da quello indicato. Non usate questo supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Cercate una posizione abbastanza solida da sostenere il peso del supporto e del display (Il peso del prodotto è elencato a p.39).
• Assicuratevi di collocarlo in una posizione piana e stabile.
• Secondo il tipo di superficie su cui collocate il supporto, le ruote orientabili possono lasciare tracce e sarebbe bene tenerne conto nella scelta della posizione in cui collocarlo.
• Non installatelo all'esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi.

Assemblaggio e installazione

• Montate il supporto in conformità alle istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.
  Esistono casi in cui si possono verificare incidenti imprevisti, come la rottura dell'attrezzatura o la caduta in seguito all'installazione del display a plasma, perché il supporto non era stato installato correttamente.
• Il display deve sempre essere installato da due o più persone per assicurarsi di installarlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quindi staccate il cavo con la spina di corrente dalla presa.

Dopo l'installazione

• Non appoggiatevi mai al display a plasma e non applicate mai una forte pressione sul supporto.
• Prendete nota che, sebbene il supporto sia fornito di ruote orientabili, per spostarlo facilmente e muoverlo con agilità dovete sempre seguire le istruzioni a p. 38 sotto il titolo Spostamento del Supporto e del Display.
• La natura del vetro comporta che gli urti ricevuti sui bordi ne facilitino la rottura, perciò evitateli assolutamente. E' necessario prestare molta attenzione anche nell'impedire ai bambini di urtare contro i bordi del supporto per evitare la possibilità di ferite.
• Evitate incidenti prendendo precise precauzioni contro la caduta dell'apparecchio (vedi a pagina 38).

Elenco dei pezzi e delle attrezzature contenuti nella confezione

Verificate di avere ricevuto tutti i pezzi e le attrezzature elencate qui sotto prima di procedere al montaggio del supporto.

- Vi preghiamo di notare che per il montaggio è necessario un cacciavite Philips (che non è incluso).

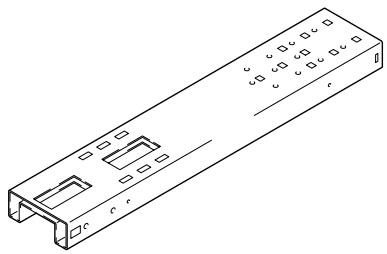

• Colonna centrale di sostegno x 1

• Pannello di vetro x 1


Per prevenire rotture, il pannello di vetro dovrebbe essere lasciato nella sua confezione fino al momento in cui siete pronti per fissarlo al supporto.

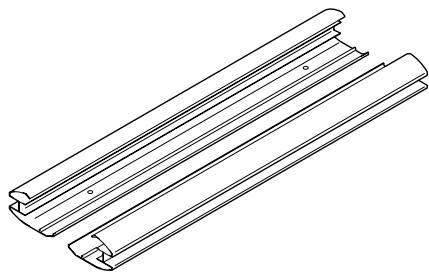

• Coperture per colonna di sostegno (x2, una a destra e l'altra a sinistra)

• Brugola esagonale x 1 (Parte opposta di 6 mm per uso M8)


• Bulloni esagonali corti (M8 x 16 mm) x 8


• Bulloni esagonali lunghi (M8 x 35 mm) x 4


• Base x 1


• Sostegni per il vetro (x 2, uno a sinistra e l'altro a destra)


• Copertura del cavo x 1 (da montare sulla colonna di sostegno)

• Porta MR x 1

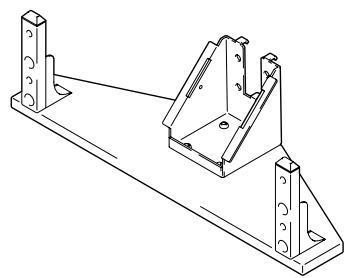

• Mensola PDP x 1 (con gambe di sostegno corte)


• Gambe di sostegno lunghe x 2

• Morsetti serra-cavo x 4


• Istruzioni per l'uso (questo documento) x 1


Pioneer sound vision soul フローティングスタンド Floor stand Support de base Bodenständer Supporter display Vicerstandaard Seporte para colocar en el suelo 硬上型支架 PDK-FS04 取扱説明書 Operating instructions Mode d'emploi Bedienungsanleitung Instruzioni per luso Gebruiksaaniping Manual de instrucciones 操作手册

Istruzioni per l'installazione e il montaggio

(Il supporto illustrato sotto è quello da 43-pollici con gambe di sostegno corte)

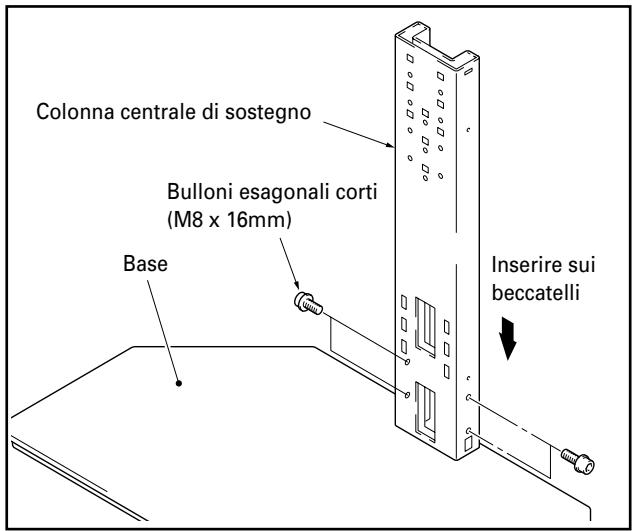

1 Fate scivolare la colonna di sostegno centrale nelle scanalature sulla base, e utilizzate i bulloni esagonali corti per fissarla in loco (4 posizioni).

Colonna centrale di sostegno Bulloni esagonali corti (M8 x 16mm) Base Inserire sui beccatelli

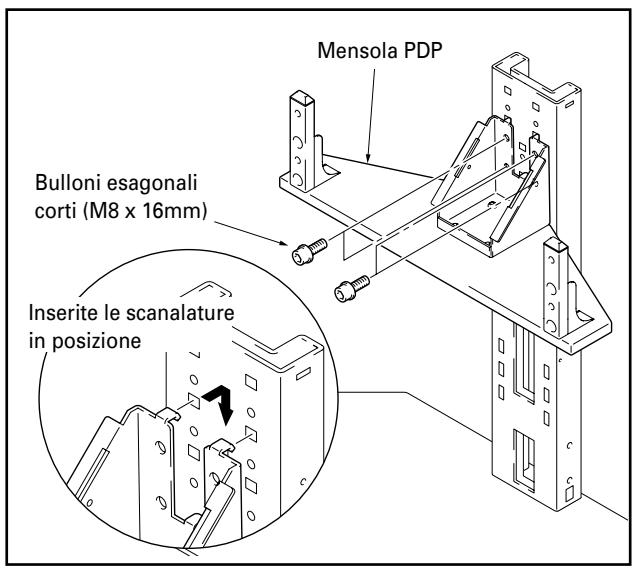

2 Utilizzate i bulloni esagonali corti per montare la mensola PDP sulla colonna centrale di sostegno (bulloni da avvitare in quattro posizioni).

E' possibile avvitare la mensola nei fori superiori, in quelli centrali o in quelli inferiori della colonna centrale di sostegno per regolare l'altezza del display. Quelli centrali sono stati progettati per essere usati per un'installazione standard.

Mensola PDP Bulloni esagonali corti (M8 x 16mm) Inserite le scanalature in posizione

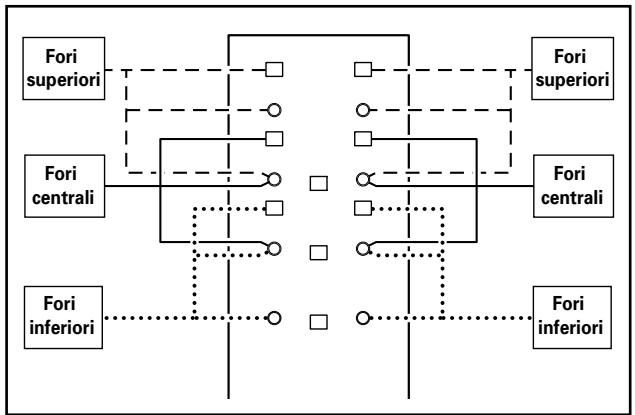

✿ Posizioni dei fori sulla colonna di sostegno centrale per il montaggio della mensola PDP

Se installate gli altoparlanti sotto al display a plasma

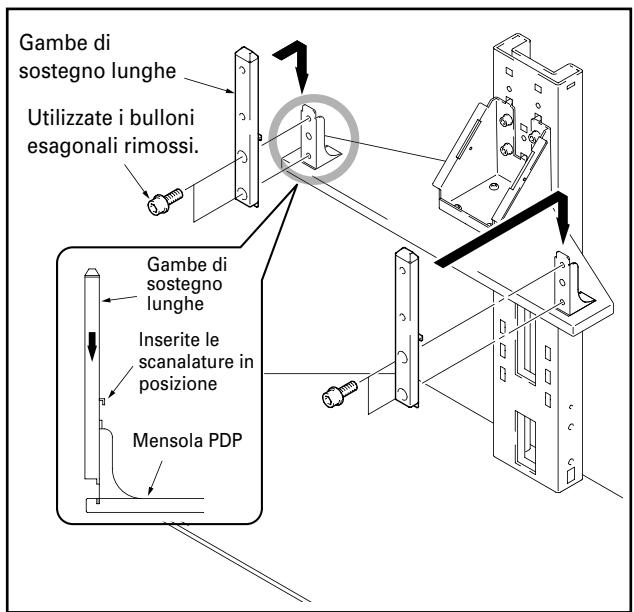

Rimuovete le gambe di sostegno corte fissate alla mensola PDP e sostituitele con quelle lunghe (Per eseguire questa operazione, usate la brugola esagonale inclusa nella confezione del supporto).

Nota

Utilizzate le gambe di sostegno corte se gli altoparlanti sono da installare ai lati del display a plasma.

Gambe di sostegno lunghe Utilizzate i bulloni esagonali rimossi. Gambe di sostegno lunghe Inserite le scanalature in posizione Mensola PDP

I modelli di display a plasma che è possibile utilizzare con il supporto cambiano secondo la lunghezza delle gambe di sostegno fissate alla mensola PDP, quindi prima di procedere si dovrebbe verificare se quello da montare è compatibile.

✿ Precauzione quando installate gli altoparlanti sotto al display a plasma

• Posizionate il display a plasma come mostrato nella figura.
• Controllate le istruzioni fornite per l'installazione degli altoparlanti per sapere in che modo installarli.

Nota

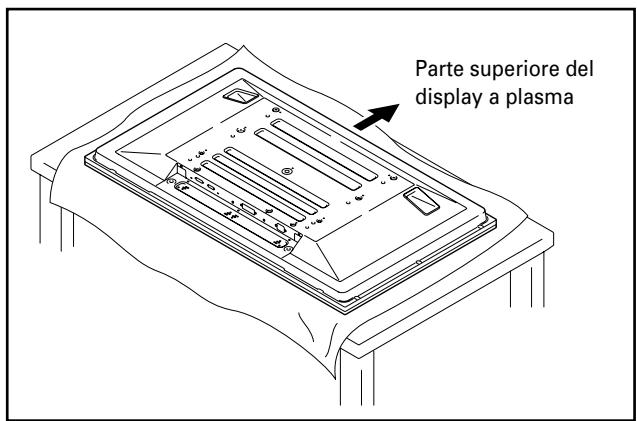

• Stendete un telo, in modo che il display a plasma non possa graffiarsi o danneggiarsi.
• Installatelo sempre sul ripiano di un tavolo stabile o superfici analoghe.

Parte superiore del display a plasma

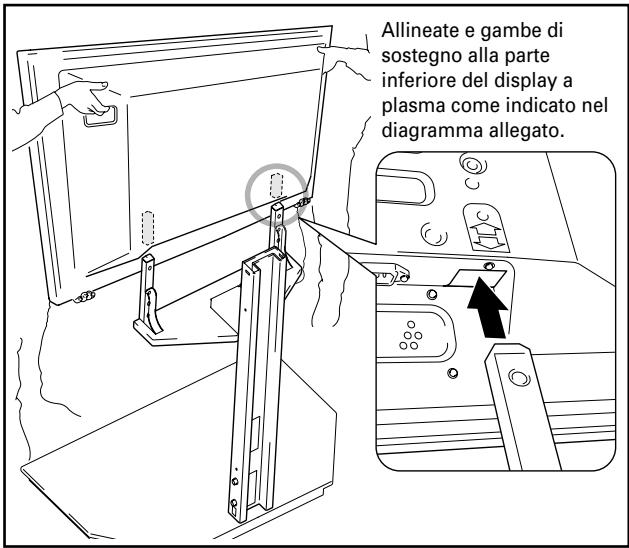

3 Posizionate il display a plasma sulle gambe di sostegno.

Fissate le colonne di supporto di tavolo alla parte inferiore del display a plasma, come indicato dalle frecce, quindi inseritele adagio verticalmente. Usate estrema attenzione ad inserire le gambe di sostegno del supporto esattamente nelle scanalature di inserimento del supporto e in nessuna altra parte del display a plasma. Prendete nota che questo potrebbe danneggiare il pannello del display a plasma o i suoi portelli o causare l'incurvatura del supporto.

Se il display a plasma è dotato di maniglie, è meglio tenerlo per le maniglie quando lo inserite nelle gambe di sostegno.

Allineate e gambe di sostegno alla parte inferiore del display a plasma come indicato nel diagramma allegato.

Attenzione

• Assicuratevi di lavorare almeno con un'altra persona al montaggio del display.
• Fate attenzione a non lasciare che le vostre dita restino schiacciate tra il diplay e le gambe di sostegno.
• Nel caso in cui si ponga la mensola PDP nei fori superiori e si installino gli altoparlanti nella parte inferiore, prestate attenzione ad assicurarvi che il display sia solidamente sostenuto, poiché la posizione si troverà più in alto.

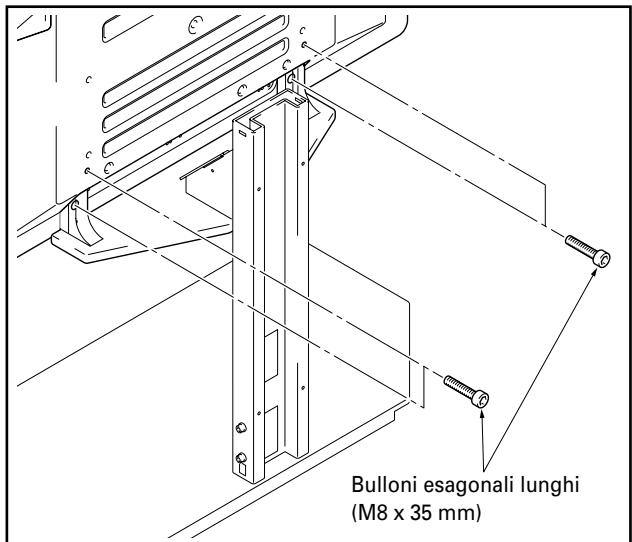

4 Usate i bulloni lunghi esagonali per fissare il display a plasma sulle gambe di sostegno (4 posizioni).

Bulloni esagonali lunghi (M8 x 35 mm)

• Se gli altoparlanti sono installati ai lati del display a plasma, devono essere collocati in questo punto.
• Vedi le istruzioni di installazione fornite con gli altoparlanti per istallarli correttamente.

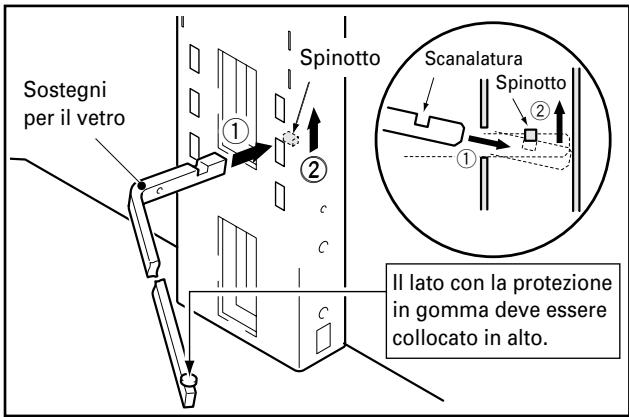

5 Montate i sostegni per il vetro di sinistra e di destra alla colonna di sostegno.

① Inserite i sostegni per il vetro negli appositi fori, spingendoli fino in fondo in modo che siano leggermente diretti verso il basso.
② Premete sulle estremità dei sostegni per il vetro in modo da abbassarli e far coincidere le scanalature con gli spinotti.

Sostegni per il vetro ① ② Spinotto Scanalatura ② ① Il lato con la protezione in gomma deve essere collocato in alto.

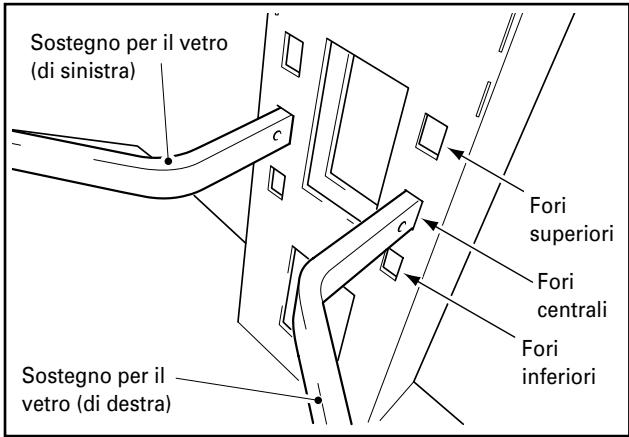

I perni per il vetro possono essere inseriti nei fori superiori, centrali o inferiori per regolare l'altezza del pannello di vetro (I fori centrali sono progettati per essere usati nell'installazione standard).

Sostegno per il vetro (di sinistra) c c Sostegno per il vetro (di destra) Fori superiori Fori centrali Fori inferiori

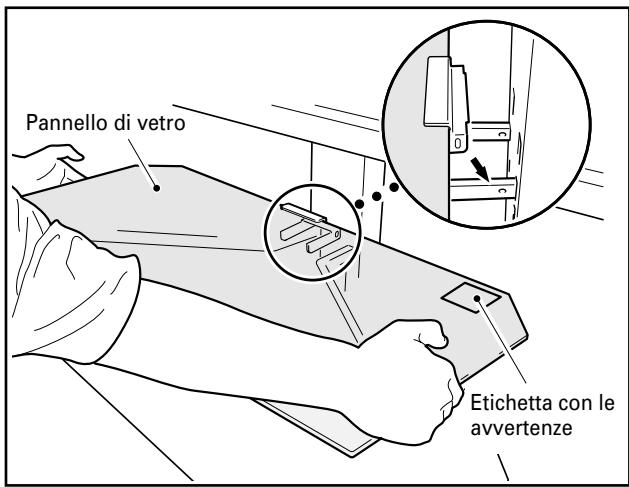

6 Fissate il pannello di vetro agli appositi sostegni.

Nota

Il pannello di vetro deve essere installato con l'etichetta delle avvertenze verso l'alto.

Pannello di vetro Etichetta con le avvertenze

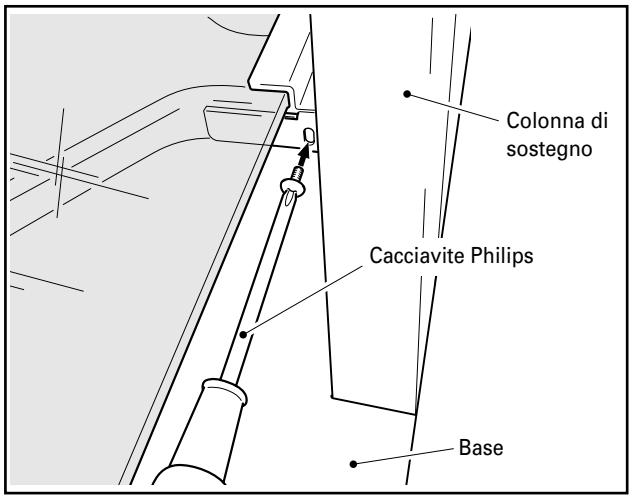

7 Fissatelo con le viti (M4 x 10 mm: nere) (2 posizioni: sinistra e destra).

Colonna di sostegno Cacciavite Philips Base

Assicuratevi di utilizzare le viti per fissare il pannello di vetro nella posizione corretta. Prendete nota che la mancata esecuzione di questa operazione potrebbe provocare la caduta del pannello di vetro, se urtato, e la sua conseguente rottura.

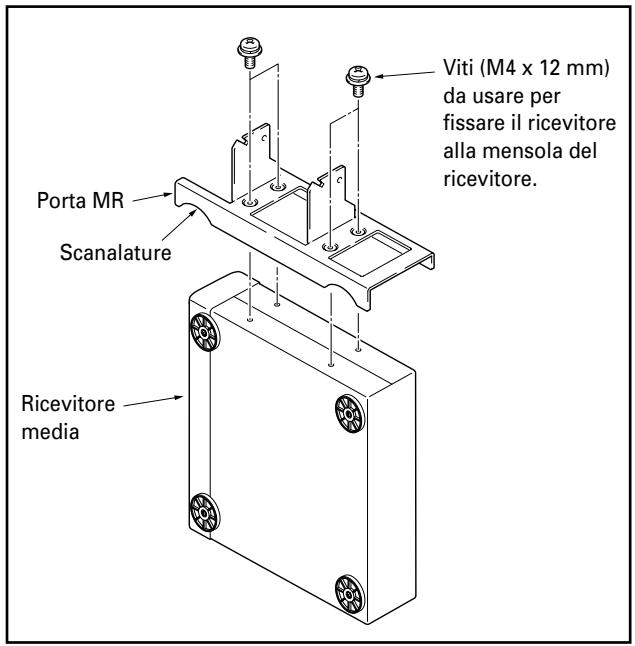

8 Istruzioni per il montaggio di un ricevitore media verticale.

① Sistemate il sostegno MR sui lati del ricevitore media e fissatelo in posizione utilizzando le quattro viti (M4 x 12 mm) fornite appositamente per inserire il ricevitore nel suo supporto.

Nota

• Le gambe del porta MR si trovano ai suoi lati, dove vi sono le scanalature. Assicuratevi di montarlo con il giusto orientamento.
• Non montate il porta MR su nessun'altra attrezzatura.

Viti (M4 x 12 mm) da usare per fissare il ricevitore alla mensola del ricevitore. Porta MR Scanalature Ricevitore media

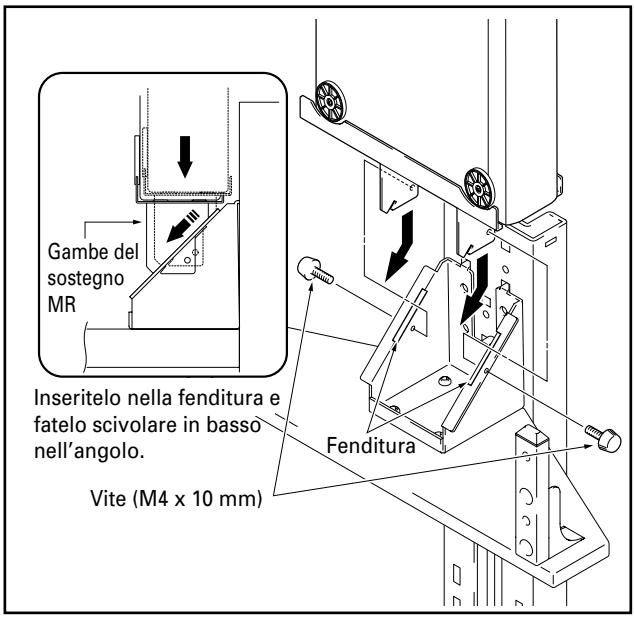

② Inserite le gambe del sostegno MR in corrispondenza delle fenditure della mensola PDP, fatele scivolare nell'angolo verso il basso, e quindi fissatele in posizione con le viti (M4 x 10 mm).

Nota

• Non montate nessun'altra attrezzatura in questa posizione.
• Non appoggiate mai vasi, deumidificatori e nessun altro oggetto o dispositivo contente liquido sulla mensola PDP.

Gambe del sostegno MR Inseritelo nella fenditura e fatelo scivolare in basso nell'angolo. Vite (M4 x 10 mm) Fenditura

9 Posizionate l'apparecchio sul pannello di vetro e collegatelo al display.

• Collocate l'apparecchio da connettere al display sul pannello di vetro, quindi eseguite il collegamento.
• Si prega di notare che il pannello di vetro e la base, sono progettati per sopportare pesi fino a 20 chilogrammi, quindi il peso dell'apparecchiatura collocata sul pannello di vetro non deve mai superare tale limite.

Nota

In alcuni casi, collocando il ponte video sul pannello di vetro, si potrebbero verificare interferenze con il display a plasma, che potrebbero causare distorsioni dell'immagine dipendenti dalla posizione del ponte video o da altre situazioni. Se questo dovesse accadere, collocate il ponte video sulla base per evitare interferenze.

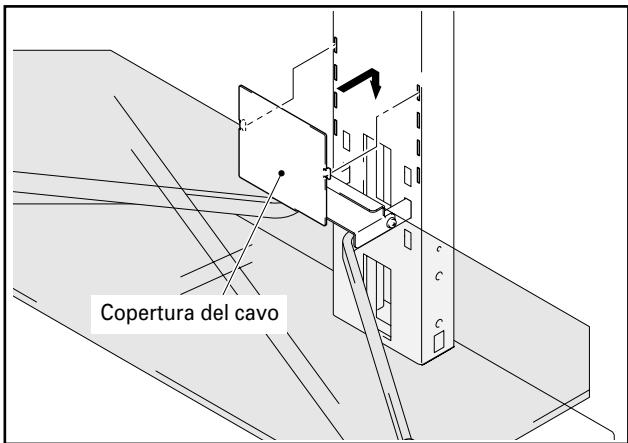

10 Montate la copertura del cavo.

Inserite la copertura del cavo nella colonna centrale di sostegno.

Nota

Agite con cautela, in modo da non permettere che i cavi restino impigliati tra la loro copertura e le scanalature di inserimento dei cavi stessi.

Copertura del cavo

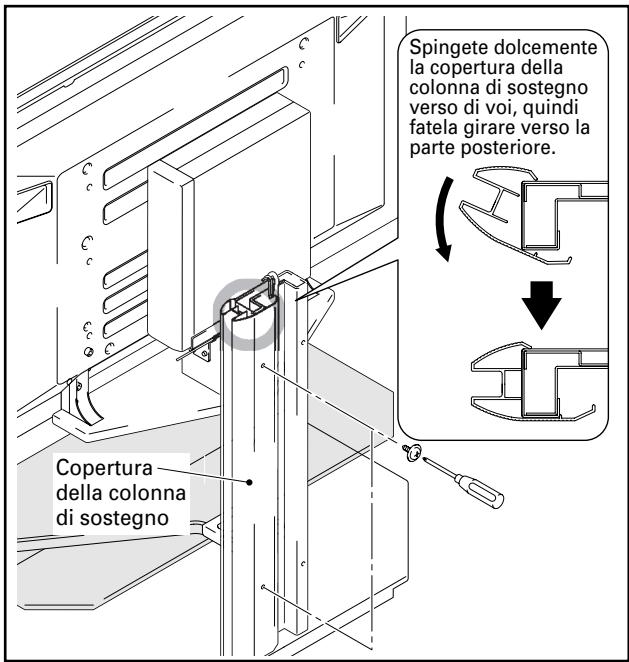

11 Fissate la copertura di una colonna di sostegno nel centro della colonna di sostegno stessa per coprire i cavi, e fissatela con le viti (M4 x 10 mm: argento) (2 viti sulla parte superiore e su quella inferiore).

Spingete dolcemente la copertura della colonna di sostegno verso di voi, quindi fatela girare verso la parte posteriore. Copertura della colonna di sostegno

Attenzione

Prestate attenzione a non lasciare che i cavi restino schiacciati dalle coperture della colonna di sostegno.

12 Seguite la stessa procedura per fissare la copertura della colonna di sostegno dall'altro lato, quindi fissatela con le viti (MR x 10 mm: argento) (2 viti sulla parte superiore e su quella inferiore).

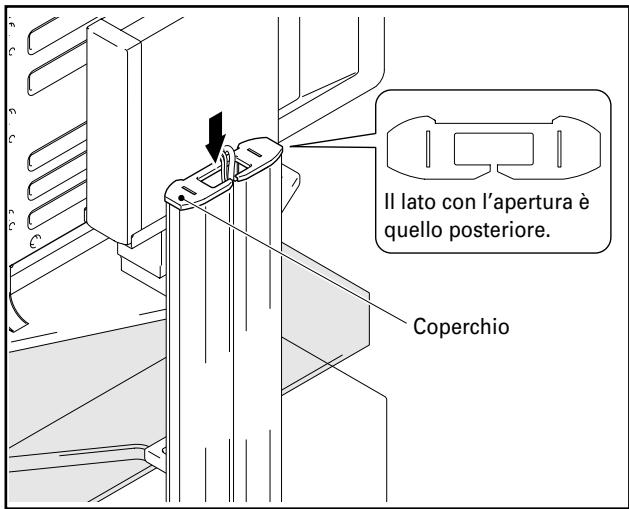

13 Montate il coperchio.

Il lato con l'apertura è quello posteriore. Coperchio

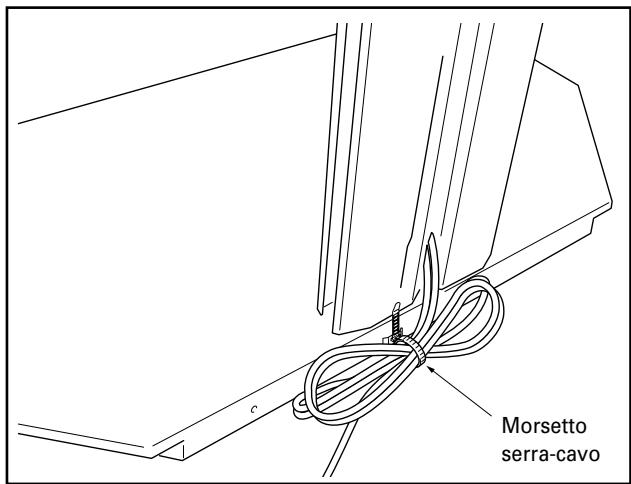

14 Montate i morsetti serra-cavo.

I morsetti serra-cavo possono essere utilizzati per affastellare ogni eccesso di lunghezza del cavo, come illustrato nel diagramma qui sotto.

Nota

Prestate attenzione a non calpestare nessun cavo mentre state spostando il supporto.

Morsetto serra-cavo

Spostamento del supporto e del display

• Sostenete il supporto per la colonna di sostegno centrale se lo state spostando insieme al display.
• Se intendete spostare l'apparecchio, non fatelo mai afferrandolo per il display a plasma, gli altoparlanti o il pannello di vetro, mentre state spostando il supporto insieme al display, poiché potreste provocare una rottura o un danno all'apparecchio.
• Nel caso in cui lo spostamento incontrasse una superficie irregolare di qualunque tipo, sollevate supporto dalla sua base insieme al display.
• Prestate attenzione nel posizionare il supporto e il display sulla superficie di un tappeto spesso, in questo caso, infatti, le ruote potrebbero restare impigliate nel vello e non essere più in grado di ruotare.
• Quando spostate lo stand e il display.
  Secondo il tipo di superficie su cui il supporto viene collocato, le ruote potrebbero lasciare delle impronte, quindi è opportuno tenerlo presente quando si sceglie il posto di collocazione.

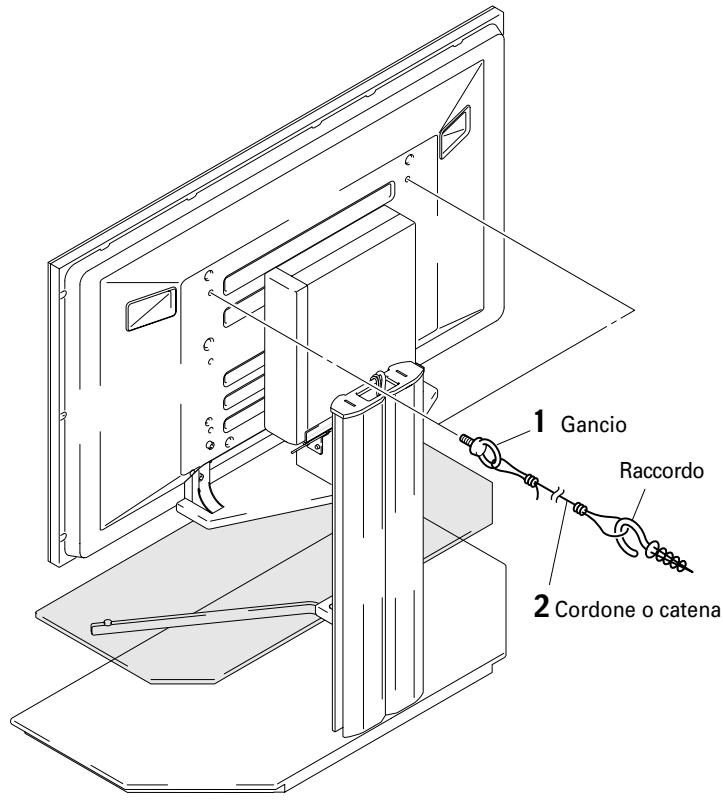

Prendere precauzioni contro la caduta dell'apparecchio

Installando il supporto assicuratevi di aver preso opportune precauzioni contro la caduta dell'apparecchio.

1 Fissare i bulloni (ganci) anticaduta al display a plasma.
2 Usate ganci, cordoni o catene per fissare stabilmente l'apparecchio a una parete, un pilastro o a qualche altro solido elemento.
Eseguite la stessa procedura sulla sinistra e sulla destra.
Durante l'esecuzione dovete assicurarvi che le lunghezze e le posizioni di entrambi i ritegni siano simmetriche.

Nota

Usate ganci, cordoni, catene o raccordi disponibili sul mercato. Il gancio consigliato: diametro nominale 8 mm, lunghezza 12-15 mm

12-15 mm 8 mm

1 Gancio Raccordo 2 Cordone o catena

Peso

Il solo supporto: 32,7 kg

Supporto e display al plasma:

63,1 kg [Usato con un PDP-435XDE/435HDE/435FDE/435HDG display con altoparlanti (PDP-S22-LR) montati]
64,3 kg [Usato con un PDP-435XDE/435HDE/435FDE/435HDG display con altoparlanti (PDP-S26-LR) montati]
69,8 kg [Usato con un PDP-505XDE/505HDE/505HDG display con altoparlanti (PDP-S21-LR) montati]
71,1 kg [Usato con un PDP-505XDE/505HDE/505HDG display con altoparlanti (PDP-S25-LR) montati]

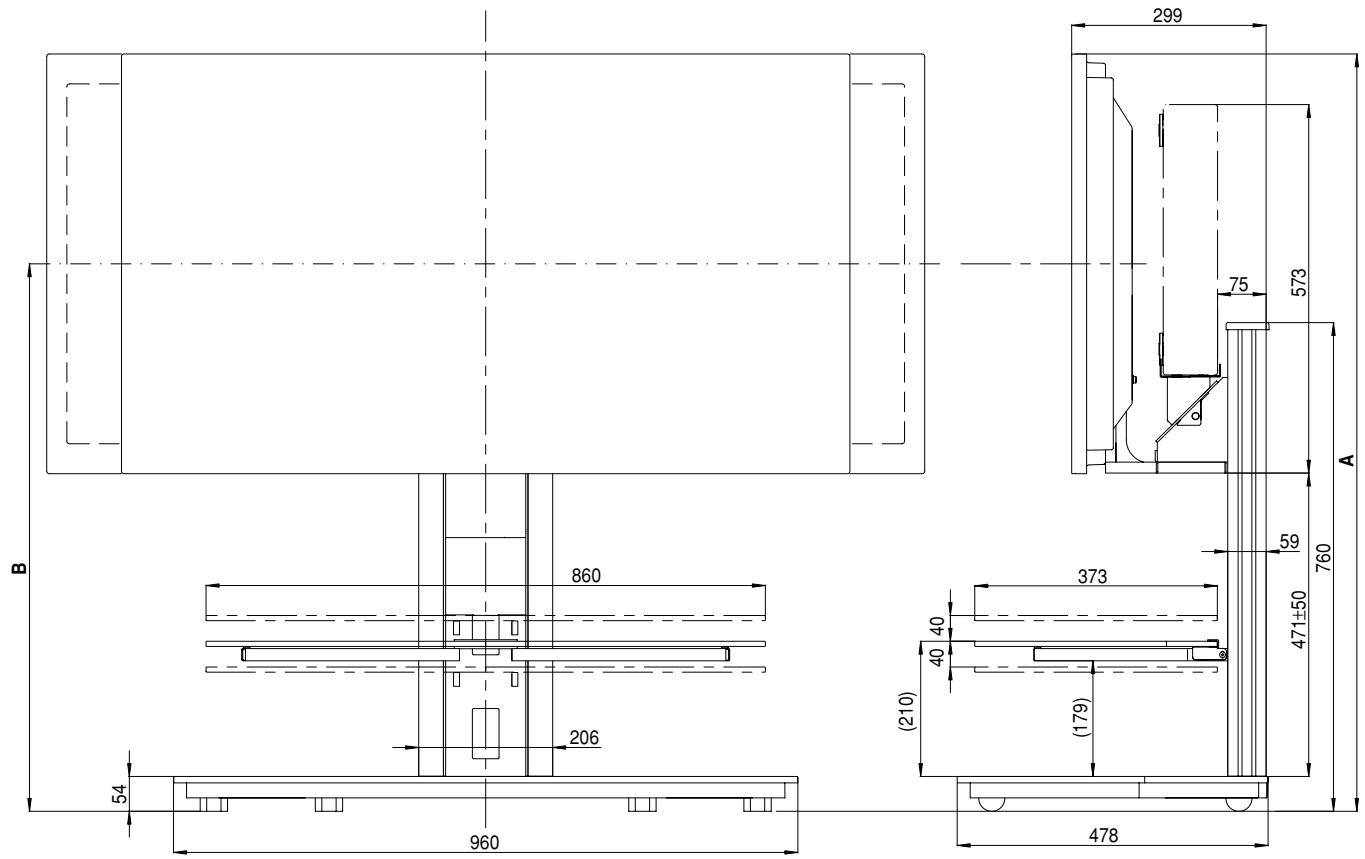

B 860 206 54 960 299 75 573 A 59 760 373 40 (210) (179) 471±50 478

(Unità: mm)

Display a plasma	Posizione degli altoparlanti	Posizione	Altezza totale (Dimensioni A)	Centro del display (Dimensioni B)
PDP-435XDE	Ai lati del display a plasma	Superiore	1.226	900
PDP-435HDE		Mediana	1.176	850
PDP-435FDE		Inferiore	1.126	800
PDP-435HDG	Nella parte inferiore del display a plasma	Superiore	1.332	1.006
		Mediana	1.282	956
		Inferiore	1.232	906
PDP-505XDE	Ai lati del display a plasma	Superiore	1.311	943
PDP-505HDE		Mediana	1.261	893
PDP-505HDG		Inferiore	1.211	843
	Nella parte inferiore del display a plasma	Superiore	1.417	1.049
		Mediana	1.367	999
		Inferiore	1.317	949

- Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto senza alcun preavviso.
