HƯỚNG DẪN NGƯỜI DÙNG B220X HUSQVARNA

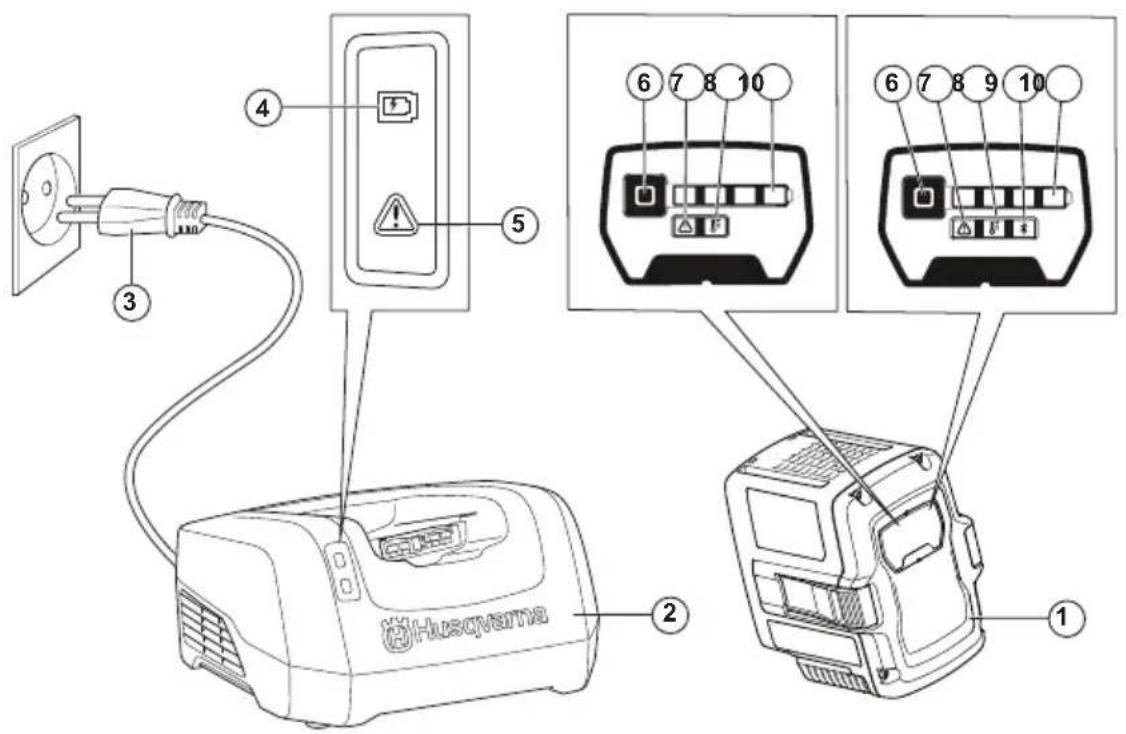

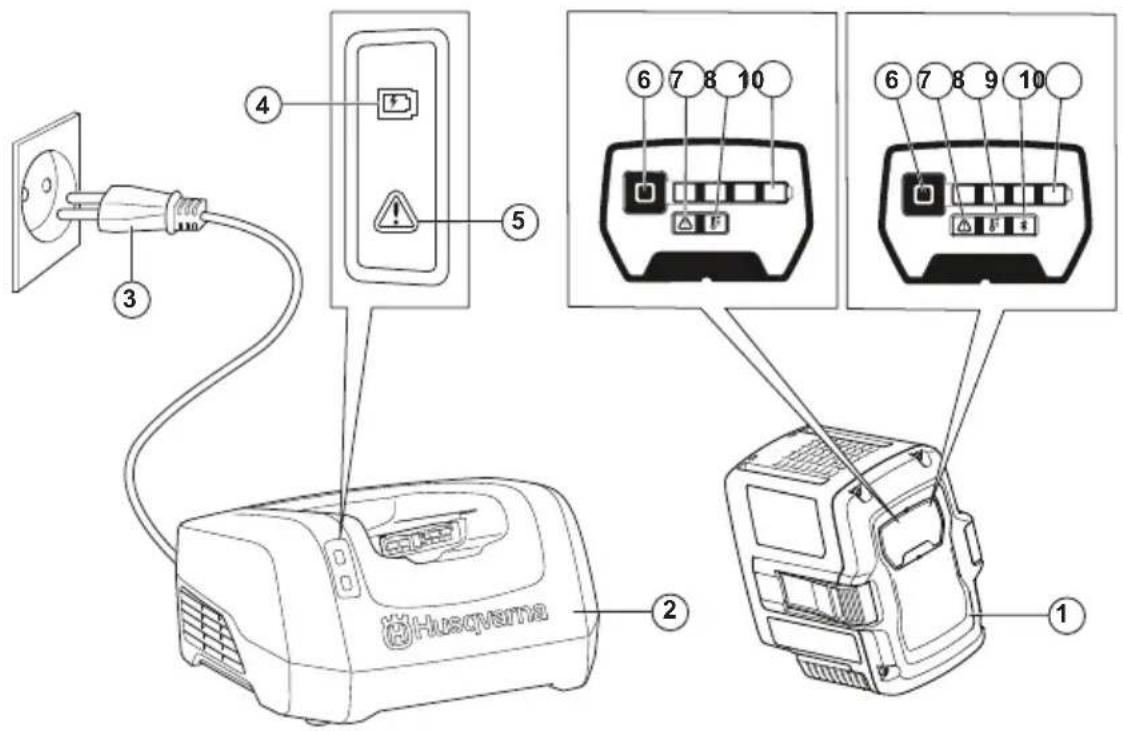

5. Chỉ báo lỗi trên bộ sạc

7. Chỉ báo lỗi trên pin

8. Chỉ báo nhiệt độ pin

9. Chỉ báo Bluetooth

10. Chỉ báo đang sạc cho trạng thái sạc (SoC)

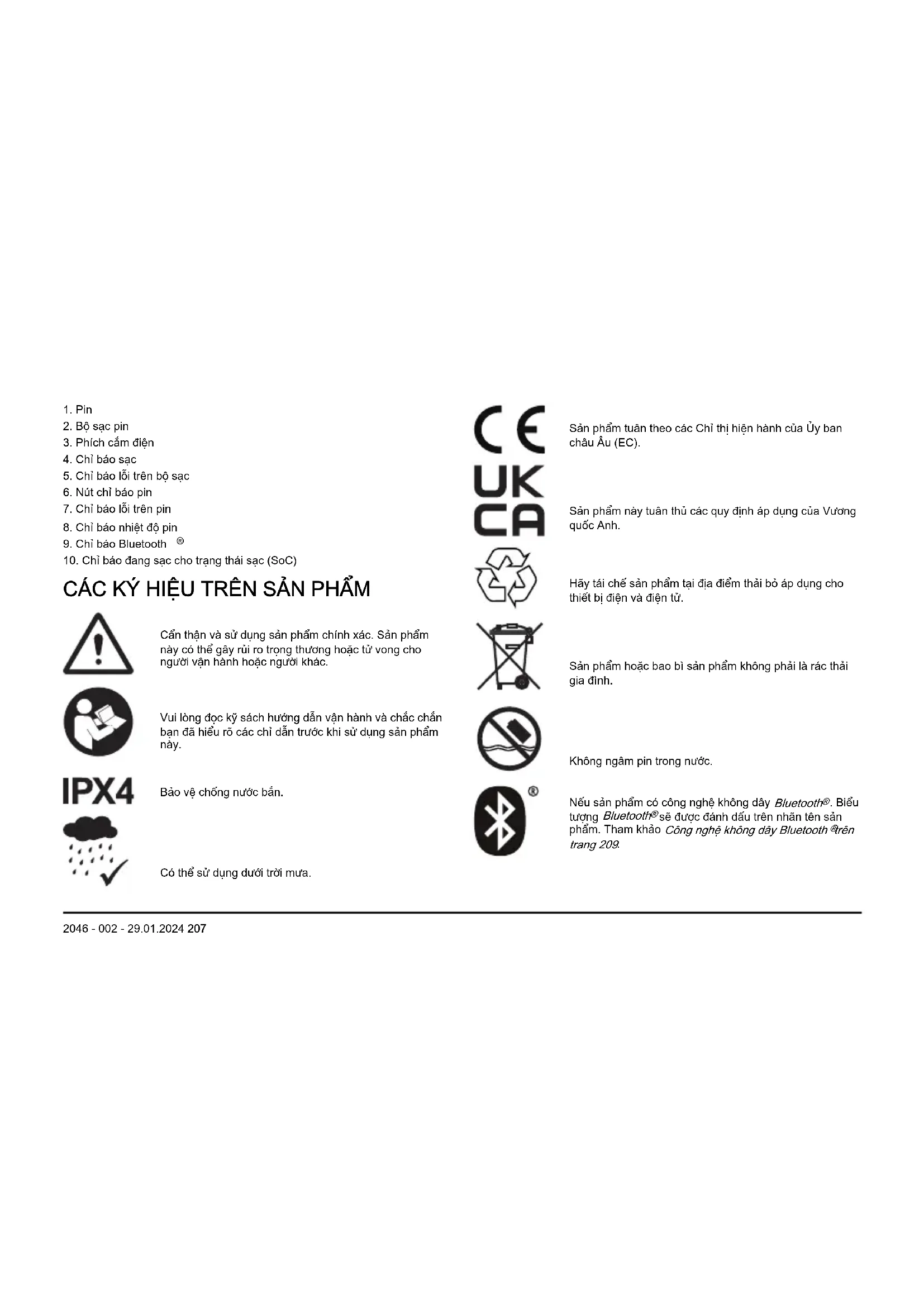

CÁC KÝ HIỆU TRÊN SẢN PHẨM Cẩn thận và sử dụng sản phẩm chính xác. Sản phẩm này có thể gây rủi ro trọng thương hoặc tử vong cho người vận hành hoặc người khác. Vui lòng đọc kỹ sách hướng dẫn vận hành và chắc chắn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng sản phẩm này. Bảo vệ chống nước bắn. Có thể sử dụng dưới trời mưa. Sản phẩm tuân theo các Chỉ thị hiện hành của Ủy ban châu Âu (EC). Sản phẩm này tuân thủ các quy định áp dụng của Vương quốc Anh. Hãy tái chế sản phẩm tại địa điểm thải bỏ áp dụng cho thiết bị điện và điện tử. Sản phẩm hoặc bao bì sản phẩm không phải là rác thải gia đình. Không ngâm pin trong nước. Nếu sản phẩm có công nghệ không dây Bluetooth

. Biểu tượng Bluetooth

sẽ được đánh dấu trên nhãn tên sản phẩm. Tham khảo Công nghệ không dây Bluetooth

2046 - 002 - 29.01.2024 207Lưu ý: Những ký hiệu/đề-can khác trên sản phẩm cho biết các yêu cầu về chứng nhận dành cho một số khu vực thương mại khác.

Cảnh báo, cẩn thận và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn. CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thương tích hoặc tử vong cho người vận hành hoặc người đứng xem nếu không tuân theo các chỉ dẫn trong sách hướng dẫn. CHÚ Ý: Được sử dụng khi có nguy cơ làm hỏng sản phẩm, các vật liệu khác hoặc khu vực gần kề nếu không tuân theo các chỉ dẫn trong sách hướng dẫn. Lưu ý: Được sử dụng để cung cấp thêm thông tin cần thiết trong tình huống cụ thể. CHỈ DẪN AN TOÀN QUAN TRỌNG CẢNH BÁO: Đọc toàn bộ cảnh báo an toàn và toàn bộ hướng dẫn. Không tuân theo những cảnh báo và chỉ dẫn có thể gây điện giật, gây cháy và/hoặc trọng thương. Lưu ý: Lưu mọi cảnh báo và chỉ dẫn.

• Chỉ sử dụng bộ sạc pin, QC330 hoặc QC330 để sạc pin chính hãng QC500. Pin được mã hóa phần mềm.

• Chỉ sử dụng các loại pin 40-B140X, 40-B220X, 40-B330X không phải pin sạc làm nguồn cấp điện cho các sản phẩm Husqvarna liên quan. Để ngăn thương tích, không được sử dụng pin như là nguồn cấp điện cho các thiết bị khác.

• Không được cố gắng tháo hoặc sửa chữa pin. Mọi hoạt động sửa chữa phải do đại lý được ủy quyền thực hiện.

• Giữ pin tránh xa ánh nắng mặt trời, nhiệt hoặc ngọn lửa trần. Pin có thể gây bỏng và/hoặc bỏng hóa chất.

• Không sử dụng pin hoặc bộ sạc pin có khiếm khuyết hoặc bị hỏng.

• Không được gây sốc cơ khí cho pin.

• Giữ pin tránh xa trẻ em.

• Giữ pin sạch và khô.

• Lau các cực của pin bằng vải khô sạch nếu chúng bị bẩn.

• Không được để pin trong bộ sạc pin khi đã sạc đầy.

• Tháo pin khỏi sản phẩm khi bạn không sử dụng và trong quá trình vận chuyển.

• Bảo quản pin tránh xa các vật bằng kim loại chẳng hạn như định, vít hoặc trang sức.

• Ấn nút chỉ báo pin để khởi động pin trước khi sử dụng.

• Phải sạc pin trước khi bạn sử dụng lần đầu. Luôn sử dụng bộ sạc pin HusqvarnaQC330 hoặc QC500.

• Chỉ sử dụng pin ở nơi có nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F).

2046 - 002 - 29.01.2024• Giảm khối lượng công việc và/hoặc tốc độ khi chỉ báo nhiệt độ pin đang nhấp nháy. Lưu ý: Khối lượng công việc nặng khi nhiệt độ pin dưới 0°C (32°F) có thể gây lỗi pin tạm thời.

• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ môi trường từ 5°C (41°F) đến 40°C (104°F).

• Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50°C (122°F).

• Ấn nút chỉ báo pin để biết thông tin về tình trạng sạc pin. Husqvarna Fleet Services

là giải pháp đám mây cung cấp cho quản lý đội máy thương mại thông tin tổng quan của tất cả sản phẩm. Husqvarna Fleet Services

có sẵn dưới dạng dịch vụ web và dạng ứng dụng. Để biết thêm thông tin về Husqvarna Fleet Services

, hãy tham khảo www.husqvarna.com. Lưu ý: Giải pháp đám mây Husqvarna Fleet Services

không có sẵn ở tất cả thị trường. Husqvarna Connect Husqvarna Connect là ứng dụng miễn phí cho thiết bị di động của bạn. Ứng dụng Husqvarna Connect cung cấp các chức năng mở rộng cho sản phẩm Husqvarna của bạn.

• Thông tin sản phẩm mở rộng.

• Thông tin về, và trợ giúp về các bộ phận sản phẩm và dịch vụ bảo dưỡng. Để biết thêm thông tin về Husqvarna Connect, hãy tham khảo www.husqvarna.com. Lưu ý: Ứng dụng Husqvarna Connect không có sẵn để tải xuống ở tất cả các thị trường. Trao đổi với đại lý bảo dưỡng để biết thêm thông tin. Công nghệ không dây Bluetooth

Sản phẩm có công nghệ không dây Bluetooth

tích hợp sẵn có thể kết nối với thiết bị di động và cho phép chức năng bổ sung từ Husqvarna Connect. Biểu tượng cho công nghệ không dây Bluetooth

sáng lên khi sản phẩm của bạn tải dữ liệu lên đám mây. Cách sạc pin Sạc pin trước khi vận hành lần đầu. Pin mới được sạc đến 30%. Ấn nút chỉ báo pin để biết thông tin về tình trạng sạc pin. CHÚ Ý: Chỉ sạc pin ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (114°F). CHÚ Ý: Chỉ sử dụng pin ở nơi có nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F). 2046 - 002 - 29.01.2024 209Lưu ý: Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50°C (122°F).

1. Lắp pin vào bộ sạc pin. Khi chỉ báo sạc trên bộ sạc pin sáng lên, pin

được kết nối chính xác với bộ sạc pin.

2. Pin được sạc đầy khi tất cả chỉ báo sạc trên pin đều sáng.

3. Tháo pin khỏi bộ sạc pin.

Trạng thái sạc pin Có thể sạc hoặc sử dụng pin Li-ion Husqvarna ở tất cả mức sạc. Chỉ báo sạc Trạng thái pin (tình trạng sạc) 4 chỉ báo sạc bật Pin sạc 76% - 100%. 3 chỉ báo sạc bật Pin sạc 51% - 75%. 2 chỉ báo sạc bật Pin sạc 26% - 50%. 1 chỉ báo sạc bật Pin sạc được 10% - 25%. 1 chỉ báo sạc nhấp nháy Pin sạc được 0% - 10%.

Triệu chứng Nguyên nhân Hành động Chỉ báo lỗi của pin nhấp nháy. Pin cạn. Sạc pin. Khối lượng công việc nặng kết hợp với nhiệt độ pin rất thấp. Làm ấm pin. Ví dụ: di chuyển vào nhà hoặc vận hành ở tốc độ thấp đến khi pin ấm lên. Pin không hoạt động. Phạm vi hoạt động của pin đạt giới hạn của pin. Tháo pin khỏi sản phẩm. Để pin nghỉ, sau đó, ấn nút chỉ báo pin. Chỉ báo nhiệt độ pin BẬT. Pin quá lạnh hoặc quá nóng để sử dụng. Giữ pin ở nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F). Khi pin ở đúng nhiệt độ, bạn có thể tiếp tục sử dụng. Chỉ báo nhiệt độ pin nhấp nháy. Pin ở gần giới hạn nhiệt độ. Giảm tốc độ và/hoặc khối lượng công việc. Giữ pin ở nhiệt độ môi trường ưu tiên +10°C (50°F) đến +30°C (86°F) để có hiệu suất tối ưu. 210 2046 - 002 - 29.01.2024Triệu chứng Nguyên nhân Hành động Chỉ báo nhiệt độ pin BẬT trong khi pin nằm trong bộ sạc. Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sạc. Để pin nguội hoặc đem pin vào trong nhà để làm ấm pin. Khi pin ở đúng nhiệt độ, bạn có thể sạc lại. Đảm bảo sử dụng bộ sạc ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (104°F). Giữ bộ sạc tránh ánh nắng. Nếu vấn đề tiếp tục, hãy trao đổi với đại lý của bạn. Chỉ báo lỗi của pin sáng lên. Pin gặp lỗi nghiêm trọng. Trao đổi với đại lý của bạn. VẬN CHUYỂN VÀ BẢO QUẢN

• Pin Li-ion được cấp tuân thủ các yêu cầu Pháp chế về hàng hóa nguy hiểm.

• Tuân thủ yêu cầu đặc biệt trên bao bì và nhãn cho vận chuyển thương mại, cũng như yêu cầu từ các bên thứ ba và đại lý vận tải.

• Trao đổi với người được đào tạo đặc biệt về vật liệu nguy hiểm trước khi bạn gửi sản phẩm. Tuân thủ tất cả các quy định áp dụng của quốc gia.

• Sử dụng băng dính trên các tiếp xúc khi bạn đặt pin vào gói. Đặt pin vào gói thật khít để ngăn hư hỏng và sự cố.

• Không bảo quản pin ở những vị trí có thể xảy ra điện tĩnh. Không được bảo quản pin trong hộp kim loại.

• Để pin ở nơi khô ráo, không đóng băng và sạch sẽ với nhiệt độ chính xác.

• Bảo quản pin ở nơi có nhiệt độ từ 5°C (41°F) đến 25°C (77°F). Giữ pin tránh xa ánh mặt trời.

• Sạc pin từ 30% đến 50% trước khi bảo quản pin trong thời gian dài.

• Vệ sinh pin trước khi bảo quản.

Sản phẩm Husqvarna không phải là rác thải sinh hoạt và chỉ được thải bỏ theo quy định trong sách hướng dẫn này.

• Tuân thủ các yêu cầu và quy định thải bỏ địa phương áp dụng.

• Tái chế sản phẩm và bao bì ở địa điểm thải bỏ áp dụng.

• Trao đổi với đại lý Husqvarna tại địa phương của bạn để biết thêm thông tin về cách tái chế và thải bỏ sản phẩm. Nhãn hiệu đã đăng ký Biểu trưng và logo Bluetooth

là các nhãn hiệu đã đăng ký thuộc sở hữu của và mọi việc sử dụng các biểu trưng như vậy bởi Husqvarna theo giấy phép.

Để biết dữ liệu kỹ thuật, hãy tham khảo biển thông số của pin. 2046 - 002 - 29.01.2024 211产品概览
