Typ produktu	Akumulator litowo-jonowy z możliwością ponownego ładowania
Model	B220X
Marka	Husqvarna
Napięcie znamionowe	40 V
Pojemność znamionowa	220 Wh
Wskaźnik naładowania	4 diody LED ze wskazaniem poziomu naładowania (0-100%)
Wskaźnik temperatury	Dioda LED sygnalizująca zbyt wysoką lub niską temperaturę
Wskaźnik błędu	Dioda LED sygnalizująca błąd akumulatora
Technologia bezprzewodowa	Wbudowany Bluetooth® dla Husqvarna Fleet Services™ i Husqvarna Connect
Kompatybilna ładowarka	Husqvarna QC330 lub QC500
Zakres temperatury pracy	-10 °C do 40 °C
Zakres temperatury ładowania	5 °C do 40 °C
Ochrona przed zachlapaniem	Tak, może być używany w deszczu
Konserwacja	Czyścić styki czystą, suchą szmatką; utrzymywać w czystości i suchości
Możliwość naprawy	Brak części możliwych do naprawy przez użytkownika; skontaktuj się z autoryzowanym dealerem
Recykling	Nie wyrzucać do odpadów domowych; oddać w sklepie lub punkcie selektywnej zbiórki
Transport	Przestrzegać przepisów dotyczących towarów niebezpiecznych; izolować styki
Przechowywanie	Suche, czyste miejsce, chronione przed mrozem, w temperaturze 5 °C do 25 °C; naładować do 30%-50% przed przechowaniem

Często zadawane pytania - B220X HUSQVARNA

Jakich ładowarek mogę używać do akumulatora B220X?

Używaj wyłącznie ładowarek Husqvarna QC330 lub QC500 do ładowania akumulatora B220X. Akumulatory Husqvarna są kodowane programowo i działają tylko z tymi ładowarkami.

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij przycisk wskaźnika akumulatora. 4 diody LED wskazują poziom naładowania: 4 świecą = 76-100%, 3 = 51-75%, 2 = 26-50%, 1 = 10-25%, 1 miga = 0-10%.

Co zrobić, gdy miga dioda błędu akumulatora?

Może to oznaczać pusty akumulator (naładuj go) lub duże obciążenie w bardzo niskiej temperaturze. Wyjmij akumulator z urządzenia, pozostaw go, a następnie naciśnij przycisk wskaźnika.

Czy mogę używać akumulatora w deszczu?

Tak, akumulator B220X jest chroniony przed zachlapaniem i może być używany w deszczu. Nie należy jednak zanurzać akumulatora w wodzie.

Jaki jest zalecany zakres temperatury pracy?

Używaj akumulatora w temperaturze od -10 °C do 40 °C. Ładowanie należy przeprowadzać w temperaturze od 5 °C do 40 °C. Jeśli temperatura akumulatora przekroczy 50 °C, nie będzie się ładował.

Jak konserwować akumulator B220X?

Utrzymuj akumulator w czystości i suchości. Jeśli styki są brudne, wyczyść je czystą, suchą szmatką. Nie przechowuj go w ładowarce po naładowaniu.

Czy mogę samodzielnie naprawić akumulator?

Nie, nie próbuj demontować ani naprawiać akumulatora. Wszelkie naprawy muszą być wykonywane przez autoryzowanego dealera Husqvarna.

Jak poddać recyklingowi akumulator po zakończeniu eksploatacji?

Nie wyrzucaj akumulatora do odpadów domowych. Oddaj go w punkcie zbiórki sprzętu elektrycznego i elektronicznego (sklep lub punkt selektywnej zbiórki). Odwiedź stronę www.quefairedemesdechets.fr.

Czy akumulator B220X jest kompatybilny z aplikacją Husqvarna Connect?

Tak, jeśli jest wyposażony w technologię Bluetooth®, może łączyć się z aplikacją Husqvarna Connect (dostępną na wybranych rynkach) w celu uzyskania rozszerzonych funkcji.

Jak przechowywać akumulator przez dłuższy czas?

Przechowuj akumulator w suchym, czystym miejscu chronionym przed mrozem, w temperaturze od 5 °C do 25 °C. Przed przechowaniem naładuj go do 30%-50%. Oczyść go przed przechowaniem.

INSTRUKCJA OBSŁUGI B220X HUSQVARNA

PL Instrukcja obsługi 142-149

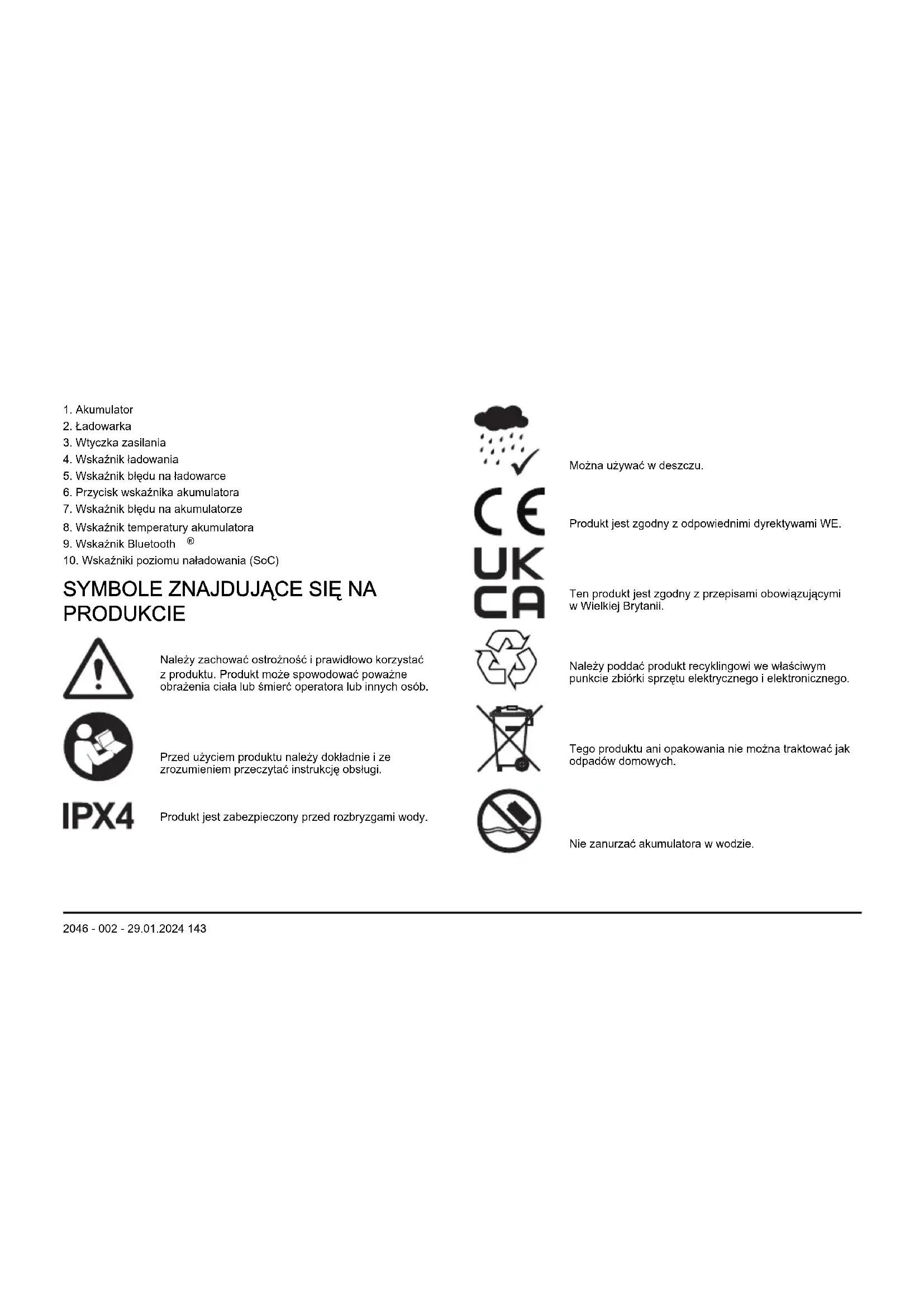

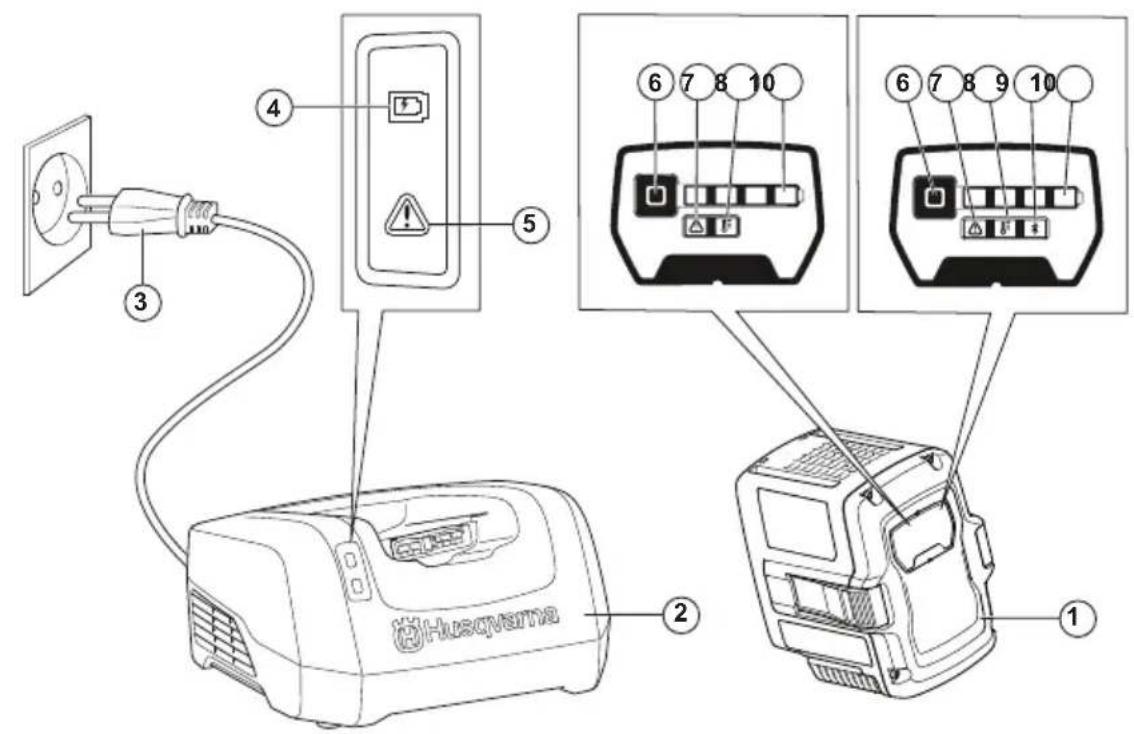

1. Akumulator
2. Ładowarka
3. Wtyczka zasilania
4. Wskaźnik ładowania
5. Wskaźnik błędu na ładowarce
6. Przycisk wskaźnika akumulatora
7. Wskaźnik błędu na akumulatorze
8. Wskaźnik temperatury akumulatora
9. Wskaźnik Bluetooth ®
10. Wskaźniki poziomu naładowania (SoC)

SYMBOLE ZNAJDUJĄCE SIĘ NA PRODUKCIE

Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

Przed użyciem produktu należy dokładnie i ze zrozumieniem przeczytać instrukcję obsługi.

Produkt jest zabezpieczony przed rozbryzgami wody.

Można używać w deszczu.

Produkt jest zgodny z odpowiednimi dyrektywami WE.

Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii.

Należy poddać produkt recyklingowi we właściwym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Tego produktu ani opakowania nie można traktować jak odpadów domowych.

Nie zanurzać akumulatora w wodzie.

Jeśli urządzenie wyposażono w technologię bezprzewodową Bluetooth®. SymbolBluetooth® zostanie umieszczony na etykiecie z nazwą produktu. Patrz Bezprzewodowa technologia Bluetooth® na stronie 145.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych obszarach komercyjnych.

DEFINICJE DOTYCZĄCE BEZPIECZEŃSTWA

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Należy dokładnie przeczytać wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Uwaga: Należy stosować się do wszystkich ostrzeżeń i poleceń.

• Do ładowania oryginalnych akumulatorów QC330 należy stosować wyłącznie ładowarki, QC500 lub Husqvarna. Akumulatory są zabezpieczone szyfrem programowym.
• Jako źródła zasilania do powiązanych produktów 40-B140X, 40-B220X, 40-B330X należy używać akumulatorów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.
• Nie należy podejmować prób rozmontowania lub naprawy akumulatora. Wszystkie naprawy muszą być wykonywane wyłącznie przez zaaprobowanego dealera.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.
• Nie należy używać wadliwego lub uszkodzonego akumulatora ani wadliwej lub uszkodzonej ładowarki akumulatora.
• Akumulator należy chronić przed uszkodzeniami mechanicznymi.
• Przechowywać akumulator z dala od dzieci.

• Akumulator powinien być czysty i suchy.

• W przypadku zabrudzenia styków akumulatorów wyczyścić je czystą, suchą szmatką.

• Po pełnym naładowaniu akumulatora nie należy przechowywać go w ładowarce.
• Należy wyjąć akumulator z produktu na czas jego transportu i w czasie, gdy nie jest on używany.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy biżuteria.

OBSŁUGA

• Przed przystąpieniem do obsługi nacisnąć przycisk wskaźnika akumulatora, aby uruchomić akumulator.
• Przed pierwszym użyciem akumulator należy naładować. Zawsze używaj ładowarki HusqvarnaQC330 lub QC500.
• Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40°C (14–104°F).
• Jeśli wskaźnik temperatury akumulatora miga, należy zmniejszyć obciążenie i/lub prędkość.

Uwaga: Duże obciążenie przy temperaturze akumulatora poniżej 0°C (32°F) może spowodować tymczasową awarię akumulatora.

• Ładowarkę należy użytkować w zakresie temperatur 5–40°C (41–104°F).
• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C (122°F).
• Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ to rozwiązanie chmurowe, które zapewnia kierownikom floty handlowej przegląd wszystkich produktów. Husqvarna Fleet Services™ jest dostępne w formie usługi internetowej i aplikacji. Aby uzyskać więcej informacji na temat Husqvarna Fleet Services™, patrz www.husqvarna.com.

Uwaga: Rozwiązanie chmurowe Husqvarna Fleet Services ^™ jest dostępne na wybranych rynkach.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Aplikacja Husqvarna Connect zapewnia dodatkowe funkcje dla produktu Husqvarna.

• Szczegółowe informacje dotyczące produktu.
• Informacje dotyczące produktu oraz pomoc w wyborze części i konserwacji.

Aby uzyskać więcej informacji na temat Husqvarna Connect, patrz www.husqvarna.com.

Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach. Dodatkowe informacje można uzyskać w centrum serwisowym.

Bezprzewodowa technologia Bluetooth®

Produkty wyposażone w technologię bezprzewodową Bluetooth® mogą łączyć się z urządzeniami mobilnymi i korzystać z dodatkowych funkcji

Husqvarna Connect. Symbol bezprzewodowej technologii Bluetooth® pojawia się, gdy urządzenie przesyła dane do chmury.

Ładowanie akumulatora

Naładować akumulator przed pierwszym użyciem. Nowy akumulator jest naładowany do poziomu 30%. Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora.

UWAGA: Akumulator należy ładować jedynie w zakresie temperatur otoczenia wynoszącym od 5°C (41°F) do 40°C (114°F).

UWAGA: Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40°C (14–104°F).

Uwaga: Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C (122°F).

1. Włożyć akumulator do ładowarki. Włączenie się wskaźnika ładowania na ładowarce sygnalizuje, że akumulator podłączono do ładowarki w prawidłowy sposób.
2. Kiedy akumulator jest całkowicie naładowany, włączają się na nim wszystkie wskaźniki ładowania.
3. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora

Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania.

Wskaźniki ładowania Stan akumulatora	(stan naładowania)
4 wskaźniki ładowania są włączone P	Poziom naładowania akumulatora wynosi 76–100%.
3 wskaźniki ładowania są włączone P	Poziom naładowania akumulatora wynosi 51–75%.
2 wskaźniki ładowania są włączone P	Poziom naładowania akumulatora wynosi 26–50%.
1 wskaźnik ładowania jest włączony P	Poziom naładowania akumulatora wynosi 10–25%.
1 wskaźnik ładowania miga Poziom naładowania akumulatora wynosi 0–10%.

ROZWIĄZYWANIE PROBLEMÓW

Objawy Przyczyna Postępowanie
Miga wskaźnik błędu akumulatora. Akumulator rozładowany. Naładować akumulator.
		Duże obciążenie w połączeniu z bardzo niską temperaturą akumulatora.
		Akumulator nie działa. Zakres roboczy akumulatora osiągnął swój limit.
		Wyjąć akumulator z urządzenia. Zostawić akumulator na chwilę, a następnie nacisnąć przycisk wskaźnika akumulatora.
Wskaźnik temperatury akumulatora jest włączony. Akumulator jest za zimny lub za gorący, aby można było go używać.		Akumulator można użytkować w temperaturze otoczenia od -10°C (14°F) do 40°C (104°F). Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie używany.
Miga wskaźnik temperatury akumulatora. Temperatura akumulatora zbliża się do wartości granicznej.		Zmniejszyć prędkość i/lub obciążenie. Optymalną wydajność można uzyskać, utrzymując preferowany zakres temperatury akumulatora od +10°C (50°F) do +30°C (86°F).
Wskaźnik temperatury akumulatora jest włączony, gdy akumulator znajduje się w ładowarce.	Nieprawidłowa temperatura – akumulator jest za zimny lub za gorący, aby można było go ładować.	Należy poczekać aż akumulator ostygnie, lub umieścić w pomieszczeniu celem jego ogrzania. Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie ładowany. Ładowarki należy używać jedynie w zakresie temperatur otoczenia wynoszącym od 5°C (41°F) do 40°C (104°F). Nie należy wystawiać ładowarki na działanie promieni słonecznych. Jeśli problem nie ustępuje, należy skontaktować się z dilerem.
Włącza się wskaźnik błędu akumulatora. Wystąpił błąd krytyczny akumulatora. Należy skontaktować się z dealerem.

TRANSPORT I PRZECHOWYWANIE

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.
• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach dotyczących komercyjnych usług transportowych, także tych świadczonych przez inne firmy oraz spedytorów.
• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.
• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć styki taśmą. Zapakować akumulator tak, aby ściśle przylegał do opakowania; pozwoli to zapobiec jego uszkodzeniu oraz innym niepożądanym zdarzeniom.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.

• Umieścić akumulator w suchym, nienarażonym na mróz i czystym miejscu, w którym panuje odpowiednia temperatura.

• Akumulator należy przechowywać w zakresie temperatur 5–25°C (41–77°F). Należy chronić akumulator przed bezpośrednim nasłonecznieniem.
• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.
• Przed dłuższym okresem przechowywania akumulator należy wyczyścić.

UTYLIZACJA

Produkty Husqvarna nie stanowią odpadów komunalnych i należy je utylizować jedynie w sposób podany w tej instrukcji.

- Należy przestrzegać lokalnych wymogów dotyczących utylizacji oraz wszystkich innych obowiązujących przepisów.

- Produkt i opakowanie należy poddawać recyklingowi we właściwym punkcie.

- Aby uzyskać więcej informacji na temat recyklingu i utylizacji produktu, należy skontaktować się z lokalnym dealerem Husqvarna.

Zarejestrowane znaki handlowe

Nazwa handlowa Bluetooth® i logo są zastrzeżonymi znakami towarowymi stanowiącymi własność. Każde wykorzystanie takich znaków przez Husqvarna odbywa się w ramach umowy licencyjnej.

DANE TECHNICZNE

Dane techniczne znajdują się na tabliczce znamionowej akumulatora.
