ПОСІБНИК КОРИСТУВАЧА B220X HUSQVARNA

2. Зарядний пристрій

4. Індикатор заряджання

5. Індикатор помилки на зарядному пристрої

6. Кнопка індикатора стану акумулятора

7. Індикатор помилки на акумуляторі

8. Індикатор температури акумулятора

9. Індикатор Bluetooth

10. Індикатори стану заряду (SoC)

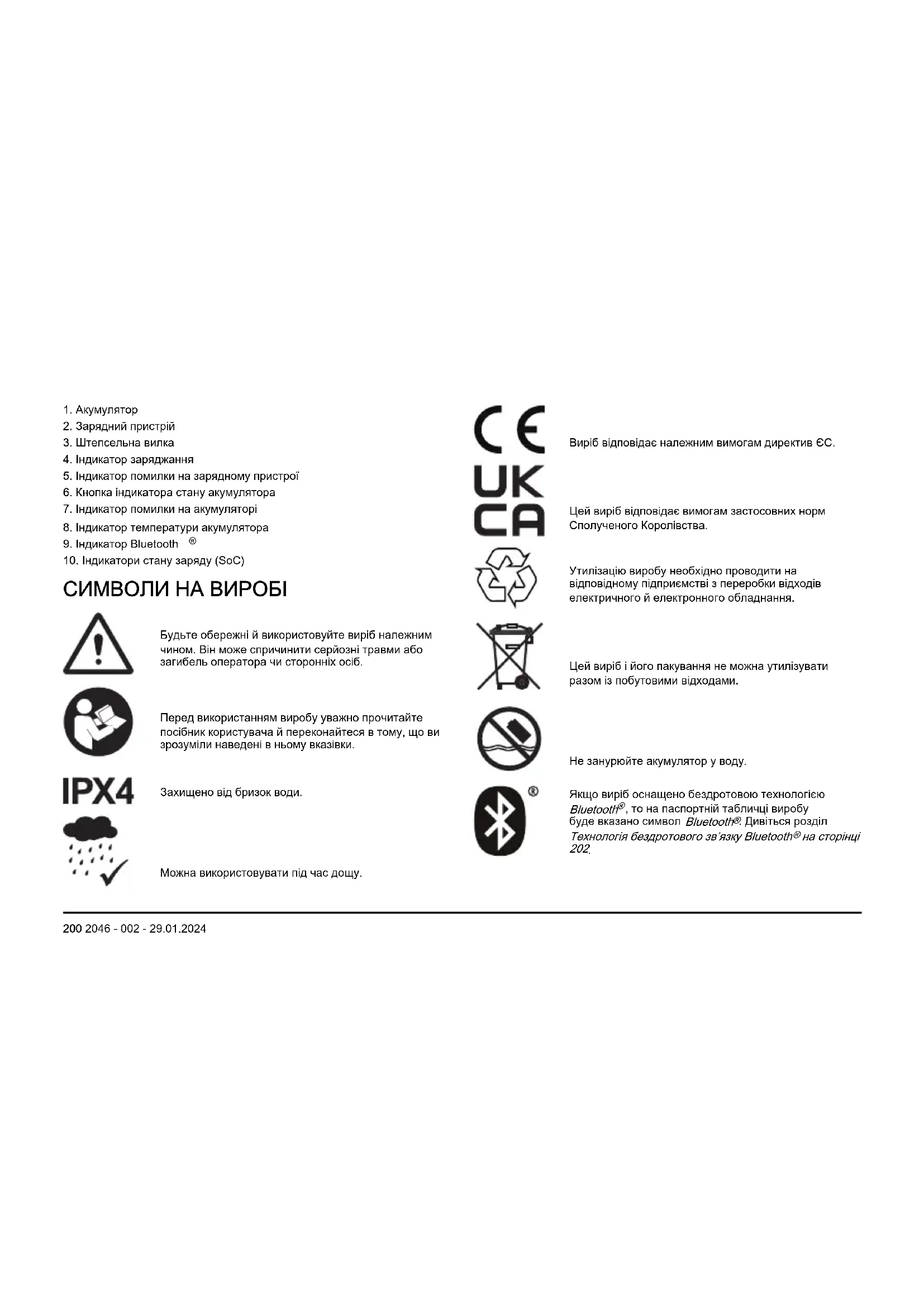

СИМВОЛИ НА ВИРОБІ Будьте обережні й використовуйте виріб належним чином. Він може спричинити серйозні травми або загибель оператора чи сторонніх осіб. Перед використанням виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому вказівки. Захищено від бризок води. Можна використовувати під час дощу. Виріб відповідає належним вимогам директив ЄС. Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. Утилізацію виробу необхідно проводити на відповідному підприємстві з переробки відходів електричного й електронного обладнання. Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Не занурюйте акумулятор у воду. Якщо виріб оснащено бездротовою технологією Bluetooth

, то на паспортній табличці виробу буде вказано символ Bluetooth

. Дивіться розділ Технологія бездротового зв’язку Bluetooth

200 2046 - 002 - 29.01.2024Зверніть увагу: Інші позначення/бирки на виробі стосуються сертифікаційних вимог для певних торгових зон. ВИЗНАЧЕННЯ ТИПІВ ВІДОМОСТЕЙ ЩОДО БЕЗПЕКИ Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника. ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. ВАЖЛИВІ ІНСТРУКЦІЇ З ТЕХНІКИ

ПОПЕРЕДЖЕННЯ: Прочитайте всі попередження й інструкції. Недотримання попереджень й інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зверніть увагу: Збережіть усі попередження й інструкції.

• Оригінальні акумулятори Husqvarna слід заряджати лише за допомогою зарядного пристрою QC330 або QC500. Акумулятори програмно закодовані.

• Використовуйте лише акумуляторні батареї 40-B140X, 40-B220X, 40-B330X для живлення відповідних виробів Husqvarna. Щоб уникнути травмування, заборонено використовувати акумулятор як джерело живлення для інших приладів.

• Заборонено розбирати чи ремонтувати акумулятор. Усі ремонтні роботи має виконувати лише вповноважений дилер.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може призвести до опіків та/або хімічних опіків.

• Не використовуйте зарядний пристрій або акумулятор з ознаками пошкодження.

• Не допускайте механічних ударів по акумулятору.

• Тримайте акумулятор подалі від дітей.

• Слідкуйте за тим, щоб акумулятор був чистим і сухим.

• Якщо контакти акумуляторного блока забруднилися, протріть їх сухою чистою тканиною. 2046 - 002 - 29.01.2024 201• Коли акумулятор повністю зарядиться, витягніть його із зарядного

• Вийміть акумулятор із виробу, якщо він наразі не використовується або транспортується.

• Зберігайте акумулятори подалі від металевих предметів на кшталт цвяхів, гвинтів чи ювелірних виробів. ЕКСПЛУАТАЦІЯ

• Натисніть кнопку індикації стану акумулятора, щоб запустити акумулятор перед використанням.

• Перед першим використанням акумулятора його обов’язково слід зарядити. Обов’язково використовуйте зарядний пристрій HusqvarnaQC330 або QC500.

• Використовуйте акумулятор лише за температури навколишнього середовища від –10°C (14°F) до 40°C (104°F).

• Якщо блимає індикатор температури акумулятора, зменште робоче навантаження та/або швидкість. Зверніть увагу: Коли температура акумулятора нижче 0°C (32°F), велике робоче навантаження може спричинити тимчасову відмову акумулятора.

• Використовуйте зарядний пристрій лише за температури навколишнього середовища від 5°C (41°F) до 40°C (104°F).

• Акумулятор не заряджатиметься, якщо його температура перевищує 50°C (122°F).

• Щоб дізнатися рівень заряду акумулятора, натисніть кнопку індикатора стану акумулятора. Husqvarna Fleet Services

– це хмарне рішення, що надає спеціалісту з керування парком пристроїв можливість оглядати всі вироби. Husqvarna Fleet Services

доступне як вебсервіс і як програма. Щоб отримати детальнішу інформацію про Husqvarna Fleet Services

www.husqvarna.com. Зверніть увагу: У деяких регіонах хмарне рішення Husqvarna Fleet Services

може бути недоступним. Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна низка розширених функції для користування Husqvarna.

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб отримати детальнішу інформацію про Husqvarna Connect, див. www.husqvarna.com. Зверніть увагу: У деяких країнах програма Husqvarna Connect може бути недоступною для завантаження. По додаткову інформацію звертайтеся до свого дилера з обслуговування. Технологія бездротового зв’язку Bluetooth

Вироби, оснащені технологією бездротового зв’язку Bluetooth

підключати до мобільних пристроїв і користуватися додатковими функціями Husqvarna Connect. Символ технології бездротового зв’язку

з’являється, коли ваш пристрій здійснює завантаження даних

Заряджання акумулятора Перед першим використанням акумулятор потрібно зарядити. Новий акумулятор заряджено на 30%. Щоб дізнатися рівень заряду акумулятора, натисніть кнопку індикатора стану акумулятора. УВАГА: Заряджайте акумулятор лише за температури навколишнього середовища від 5°C (41°F) до 40°C (114°F). УВАГА: Використовуйте акумулятор лише за температури навколишнього середовища від –10°C (14°F) до 40°C (104°F). Зверніть увагу: Акумулятор не заряджатиметься, якщо його температура перевищує 50°C (122°F).

1. Уставте акумулятор у заряджальний пристрій. Коли індикатор

заряджання на зарядному пристрої вмикається, це означає, що акумулятор правильно під’єднаний до зарядного пристрою.

2. Якщо всі індикатори заряджання на акумуляторі світяться,

акумулятор повністю заряджено.

3. Вийміть акумулятор із зарядного пристрою.

Стан заряджання акумулятора Літій-іонний акумулятор Husqvarna можна заряджати та використовувати за будь-якого рівня зарядки. Індикатори заряджання Стан акумулятора (рівень заря-

Світяться 4індикатори заряджан-

Акумулятор заряджений на 76– 100%. Світяться 3індикатори заряджан-

Акумулятор заряджений на 51– 75%. Світяться 2індикатори заряджан-

Акумулятор заряджений на 26– 50%. Світиться 1індикатор заряджання Акумулятор заряджений на 10– 25%. Блимає 1індикатор заряджання Акумулятор заряджений на 0– 10%. 2046 - 002 - 29.01.2024 203УСУНЕННЯ НЕСПРАВНОСТЕЙ Ознаки Причина Дія Блимає індикатор помилки акумулятора. Акумулятор розряджений. Зарядіть акумулятор. Велике робоче навантаження в поєднанні з ду- же низькою температурою акумулятора. Нагрійте акумулятор. Наприклад, занесіть його в приміщення або попрацюйте на низькій швид- кості, доки акумулятор не нагріється. Акумулятор не працює. Робочий діапазон аку- мулятора на межі. Вийміть акумулятор із виробу. Нехай акумуля- тор трохи просто полежить, а потім натисніть кнопку індикатора стану акумулятора. Світиться індикатор температури акумулятора. Акумулятор надто холодний або надто гарячий для використання. Зберігайте акумулятор за температури від – 10°C (14°F) до 40°C (104°F). Коли темпера- тура акумулятора досягне прийнятних значень, його можна буде знову використовувати. Індикатор температури акумулятора блимає. Акумулятор майже досяг межі температури. Зменште швидкість та/або робоче навантажен- ня. Для забезпечення оптимальної продуктив- ності акумулятора зберігайте його за темпера- тури від +10°C (50°F) до +30°C (86°F). Коли акумулятор вставлено в зарядний при- стрій, світиться індикатор температури акуму-

Акумулятор є надто холодним або надто гаря- чим для заряджання. Дайте акумулятору охолонути або віднесіть йо- го в приміщення, щоб підігріти. Коли темпера- тура акумулятора досягне прийнятних значень, його можна буде знову заряджати. Використо- вуйте зарядний пристрій лише за температури від 5°C (41°F) до 40°C (104°F). Не залишайте зарядний пристрій на сонці. Якщо усунути про- блему не вдасться, зверніться до дилера. 204 2046 - 002 - 29.01.2024Ознаки Причина Дія Вмикається індикатор помилки акумулятора. Критична помилка акумулятора. Зверніться до дилера. ТРАНСПОРТУВАННЯ Й ЗБЕРІГАННЯ

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.

• У разі перевезення пасажирським і вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб та експедиторів).

• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і

• Перед пакуванням акумулятора ізолюйте контакти. Зафіксуйте акумулятор в упаковці, щоб запобігти його пошкодженню.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор у сухому, захищеному від морозу й чистому приміщенні з відповідною температурою.

• Зберігайте акумулятор лише за температури від 5°C (41°F) до 25°C (77°F). Не залишайте акумулятор на сонці.

• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50%.

• Перед зберіганням переконайтеся, що акумулятор чистий.

Вироби Husqvarna не належать до побутових відходів і мають утилізуватися згідно з вимогами, наведеними в цьому посібнику.

• Дотримуйтеся місцевих вимог і застосовних норм та правил щодо утилізації.

• Утилізацію виробу й упаковки слід здійснювати на відповідному підприємстві з переробки відходів.

• Додаткову інформацію щодо переробки й утилізації виробу можна отримати від місцевого дилера Husqvarna. Зареєстровані товарні знаки Слово й логотипи Bluetooth

є зареєстрованими товарними знаками, що належать компанії і використовуються компанією Husqvarna виключно за ліцензією. ТЕХНІЧНІ ДАНІ Технічні дані акумулятора наведено на табличці з паспортними даними
