NAUDOJIMO INSTRUKCIJA B220X HUSQVARNA

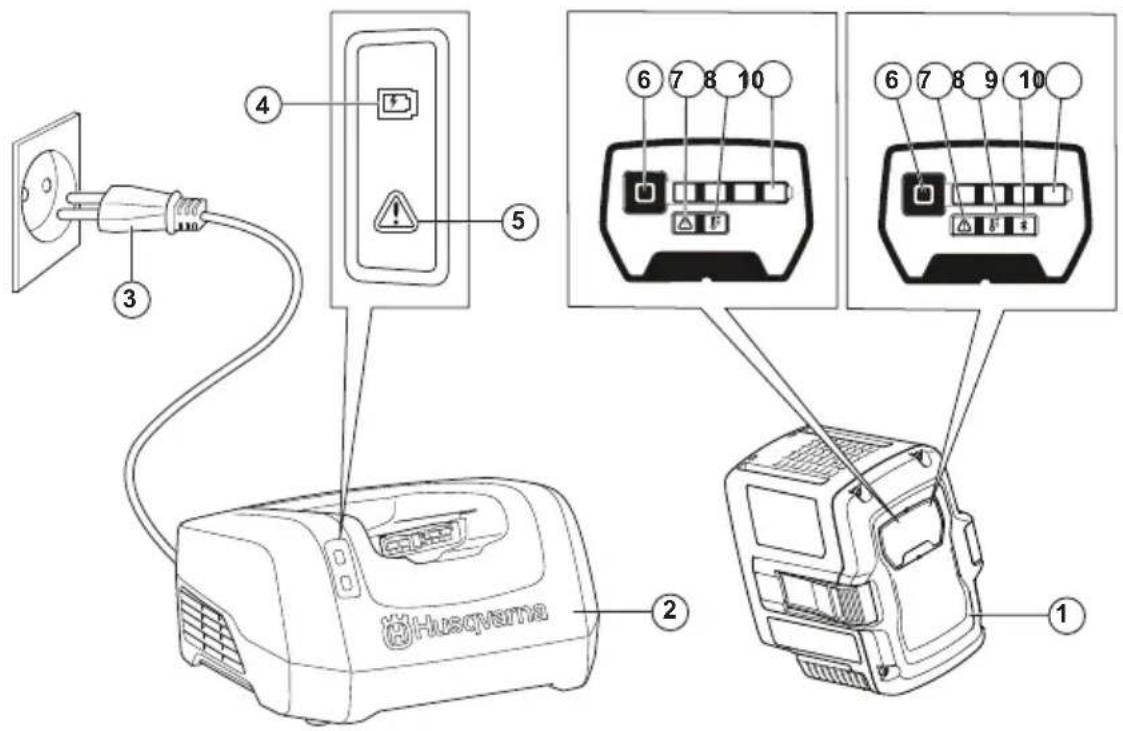

2. Akumuliatoriaus įkroviklis

5. Klaidos indikatorius įkroviklyje

8. Akumuliatoriaus temperatūros indikatorius

10. Įkrovos būsenos (SoC) įkrovos indikatoriai

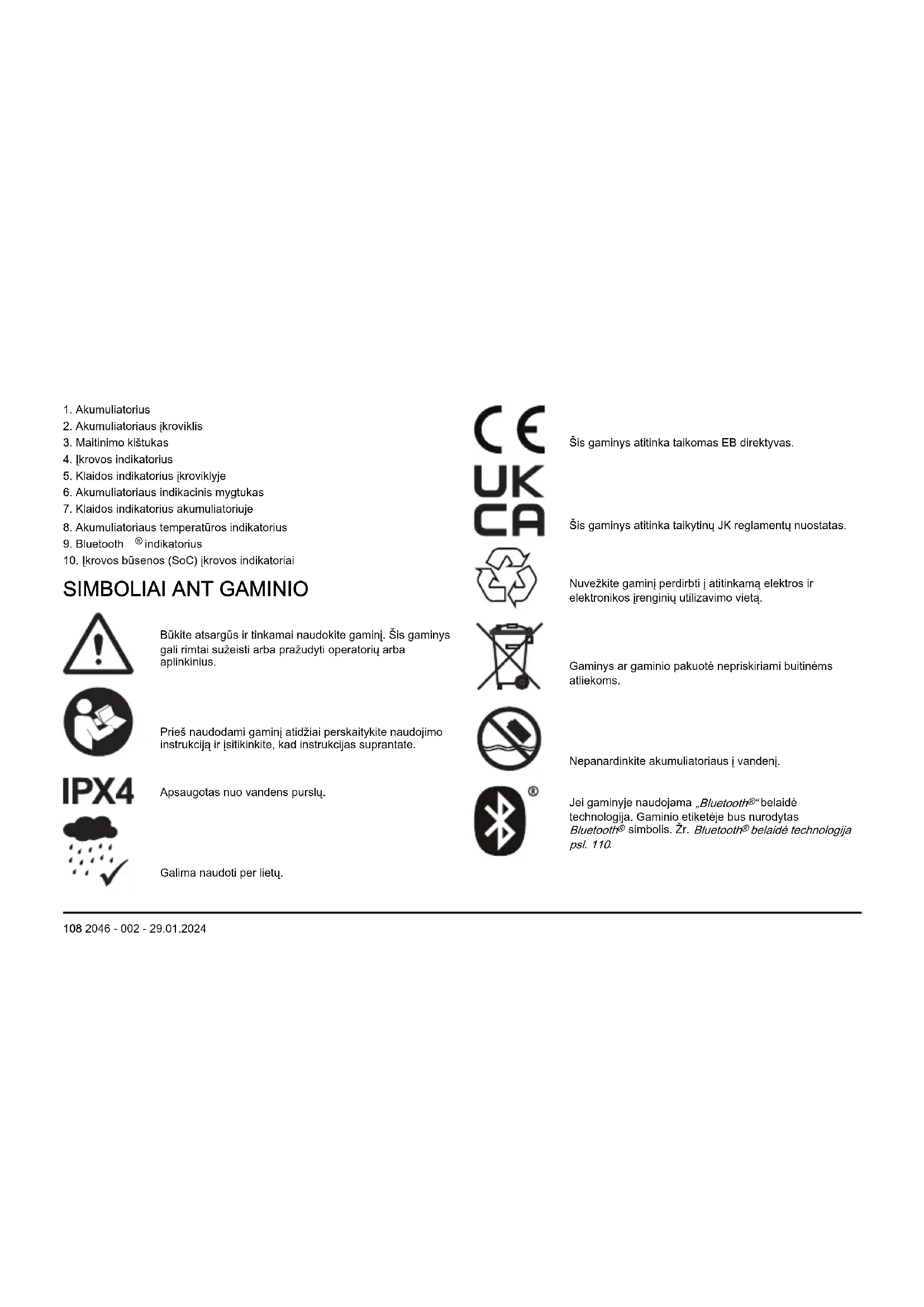

SIMBOLIAI ANT GAMINIO

Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. Apsaugotas nuo vandens purslų. Galima naudoti per lietų. Šis gaminys atitinka taikomas EB direktyvas. Šis gaminys atitinka taikytinų JK reglamentų nuostatas. Nuvežkite gaminį perdirbti į atitinkamą elektros ir elektronikos įrenginių utilizavimo vietą. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nepanardinkite akumuliatoriaus į vandenį. Jei gaminyje naudojama „Bluetooth

belaidė technologija. Gaminio etiketėje bus nurodytas Bluetooth

belaidė technologija psl. 110

108 2046 - 002 - 29.01.2024Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

SAUGOS ŽENKLŲ REIKŠMĖS

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

SVARBIOS SAUGOS INSTRUKCIJOS

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti. Pasižymėkite: Išsaugokite visus įspėjimus ir instrukcijas.

• Naudokite tik akumuliatoriaus įkroviklius „QC330“ ar „QC500“ „Husqvarna“ originaliems akumuliatoriams krauti. Akumuliatoriai turi koduotą programinę įrangą.

• Naudokite tik „40-B140X, 40-B220X, 40-B330X“ akumuliatorius, kurie yra įkraunami tik kaip „Husqvarna“ įrenginių maitinimo šaltiniai. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Nebandykite akumuliatoriaus išmontuoti ar taisyti. Visus remonto darbus turi atlikti tik patvirtintas prekybos atstovas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Nenaudokite sugadinto ar pažeisto akumuliatoriaus ar akumuliatoriaus įkroviklio.

• Saugokite akumuliatorių nuo mechaninių smūgių.

• Saugokite akumuliatorių nuo vaikų.

• Akumuliatorių laikykite švarioje ir sausoje vietoje.

• Jeigu akumuliatorių gnybtai susitepa, nuvalykite juos švaria ir sausa šluoste.

• Visiškai įkrauto akumuliatoriaus nelaikykite įkroviklyje.

• Nenaudodami akumuliatoriaus ar jį gabendami, išimkite akumuliatorių iš įrenginio.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių. NAUDOJIMAS

• Prieš pradėdami naudoti paspauskite akumuliatoriaus indikatoriaus mygtuką ir įjunkite akumuliatorių. 2046 - 002 - 29.01.2024 109• Akumuliatorius turi būti įkrautas prieš pirmąjį naudojimą. Visada naudokite HusqvarnaQC330 arba QC500 akumuliatoriaus įkroviklį.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F).

• Kai ima mirksėti akumuliatoriaus temperatūros indikatorius, sumažinkite apkrovą ir (arba) greitį. Pasižymėkite: Didelė apkrova, kai akumuliatoriaus temperatūra žemesnė nei 0 °C (32 °F), gali sukelti laikiną akumuliatoriaus klaidą.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).

• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

• Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną. Husqvarna Fleet Services

yra debesijos sprendimas, teikiantis komercinio parko valdytojui galimybę peržiūrėti visus gaminius. „Husqvarna Fleet Services

“ pasiekiama kaip interneto paslauga ir kaip programėlė. Daugiau informacijos apie Husqvarna Fleet Services

debesijos sprendimas pasiekiamas ne visose rinkose. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Daugiau informacijos apie Husqvarna Connect žr. www.husqvarna.com. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į įgaliotąjį techninės priežiūros atstovą. Bluetooth

belaidė technologija Gaminius su įdiegta Bluetooth

belaide technologija galima prijungti prie mobiliųjų įrenginių ir papildomas funkcijas galima pasiekti naudojant Husqvarna Connect. Bluetooth

belaidės technologijos simbolis įsižiebia, kai jūsų gaminys įkelia duomenis į debesį. Akumuliatoriaus įkrovimas Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Naujas akumuliatorius įkrautas 30 %. Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną. PASTABA: Akumuliatorių įkraukite tik nuo 5°C (41°F) iki 40°C (114°F) aplinkos temperatūroje. 110 2046 - 002 - 29.01.2024PASTABA: Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F). Pasižymėkite: Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

1. Akumuliatorių įstatykite į įkroviklį. Kai įsižiebia akumuliatoriaus įkroviklio

įkrovos indikatorius, akumuliatorius yra tinkamai prijungtas prie įkroviklio.

2. Kai akumuliatorius visiškai įkrautas, šviečia visi akumuliatoriaus įkrovos

3. Iš įkroviklio išimkite akumuliatorių.

Akumuliatoriaus įkrovimo būsena „Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Įkrovos indikatoriai Akumuliatoriaus būsena (įkrovos būsena) Šviečia 4 įkrovos indikatoriai Akumuliatorius įkrautas 76–100 %. Šviečia 3 įkrovos indikatoriai Akumuliatorius įkrautas 51–75 %. Šviečia 2 įkrovos indikatoriai Akumuliatorius įkrautas 26–50 %. Šviečia 1 įkrovos indikatorius Akumuliatorius įkrautas 10–25%. Mirksi 1 įkrovos indikatorius Akumuliatorius įkrautas 0–10%.

GEDIMAI IR JŲ ŠALINIMAS

Požymiai Priežastis Veiksmas Mirksi akumuliatoriaus klaidos indikatorius. Akumuliatorius išsekęs. Įkraukite akumuliatorių. Didelė apkrova ir labai žema akumuliatoriaus tem- peratūra. Sušildykite akumuliatorių. Pavyzdžiui, perkelkite į patalpas arba dirbkite mažu greičiu, kol akumulia- torius sušils. Akumuliatorius neveikia. Pasiekta akumuliatoriaus veikimo diapazono riba. Išimkite iš įrenginio akumuliatorių. Leiskite akumu- liatoriui pailsėti, tada paspauskite akumuliatoriaus indikatoriaus mygtuką. 2046 - 002 - 29.01.2024 111Požymiai Priežastis Veiksmas Šviečia akumuliatoriaus temperatūros indikatorius. Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima naudoti. Akumuliatoriaus įkroviklį laikykite nuo -10 °C / 14 °F iki 40 °C / 104 °F temperatūroje. Kai akumu- liatorius yra tinkamos temperatūros, jį galima vėl naudoti. Mirksi akumuliatoriaus temperatūros indikatorius. Akumuliatoriaus beveik pasiekė temperatūros ap- ribojimus. Sumažinkite greitį ir (arba) apkrovą. Siekiant už- tikrinti optimalų veikimą, akumuliatorių laikykite aplinkoje, kurios temperatūra +10–30 °C (50–86 °F). Akumuliatoriaus temperatūros indikatorius šviečia, kai akumuliatorius yra įkroviklyje. Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas, kad galima būtų jį įkrauti. Leiskite akumuliatoriui atvėsti arba nuneškite jį į patalpą, kad įšiltų. Kai akumuliatorius yra tinka- mos temperatūros, jį galima vėl įkrauti. Akumulia- torių įkroviklį galima naudoti tik nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema kartoja- si, kreipkitės į savo prekybos atstovą. Įsižiebia akumuliatoriaus klaidos indikatorius. Įvyko kritinė akumuliatoriaus klaida. Susisiekite su savo prekybos atstovu.

GABENIMAS IR LAIKYMAS

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir žymėjimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant kontaktų. Tvirtai supakuokite akumuliatorių, kad išvengtumėte pažeidimų ir nelaimingų atsitikimų.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių sausoje, neužšąlančioje ir švarioje vietoje, kurioje yra tinkama temperatūra.

• Akumuliatorių laikykite temperatūroje nuo 5 °C (41 °F) iki 25 °C (77 °F). Laikykite akumuliatorių atokiau nuo saulės šviesos.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

2046 - 002 - 29.01.2024• Prieš saugodami, išvalykite akumuliatorių. ŠALINIMAS Husqvarna gaminiai nėra buitinės atliekos ir turi būti išmesti šiame vadove vadove nurodytu būdu.

• Laikykitės vietinių atliekų šalinimo reikalavimų ir galiojančių teisės aktų.

• Perdirbkite gaminį ir pakuotę atitinkamoje atliekų šalinimo vietoje.

• Norėdami gauti daugiau informacijos apie tai, kaip perdirbti ir išmesti gaminį, kreipkitės į vietinį Husqvarna prekybos atstovą. Registruotieji prekiniai ženklai Bluetooth

pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys , ir Husqvarna juos naudoja pagal licenciją. TECHNINIAI DUOMENYS Techninių duomenų ieškokite akumuliatoriaus nominalių parametrų plokštelėje. 2046 - 002 - 29.01.2024
