BRUKSANVISNING B220X HUSQVARNA

-teknologi på side 27

-teknologi på side 138

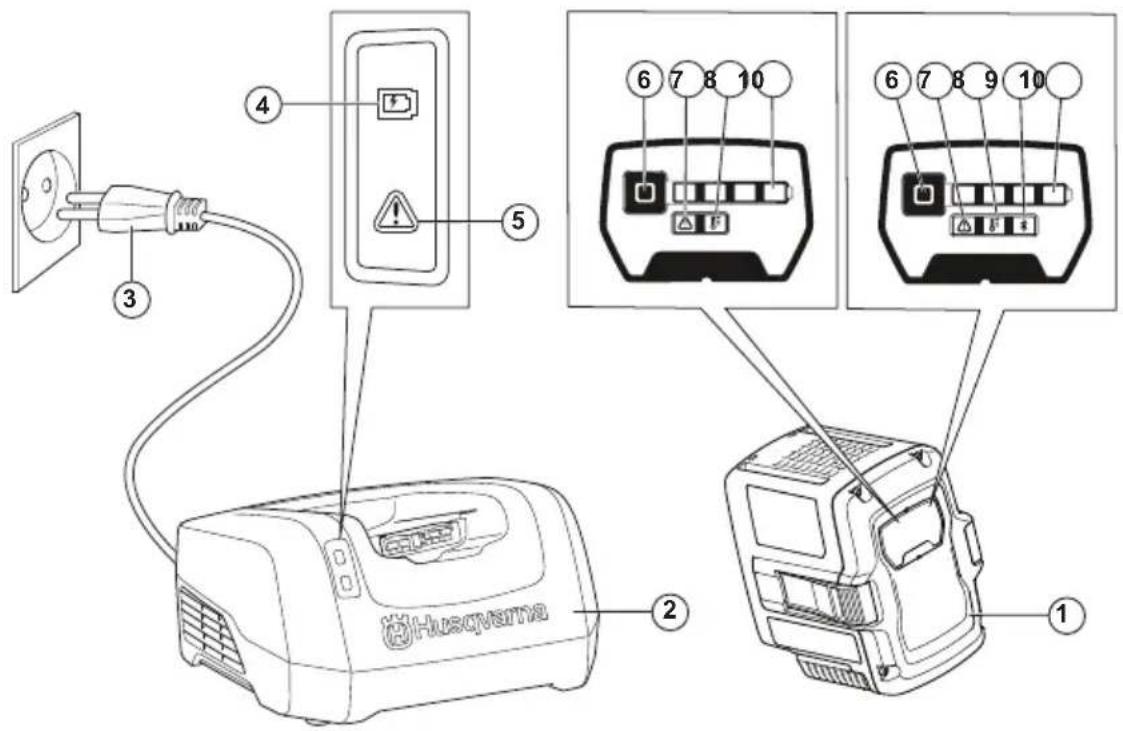

4. Laddningsindikator

5. Felindikator på laddare

10. Laddningsindikator för batterikapacitet

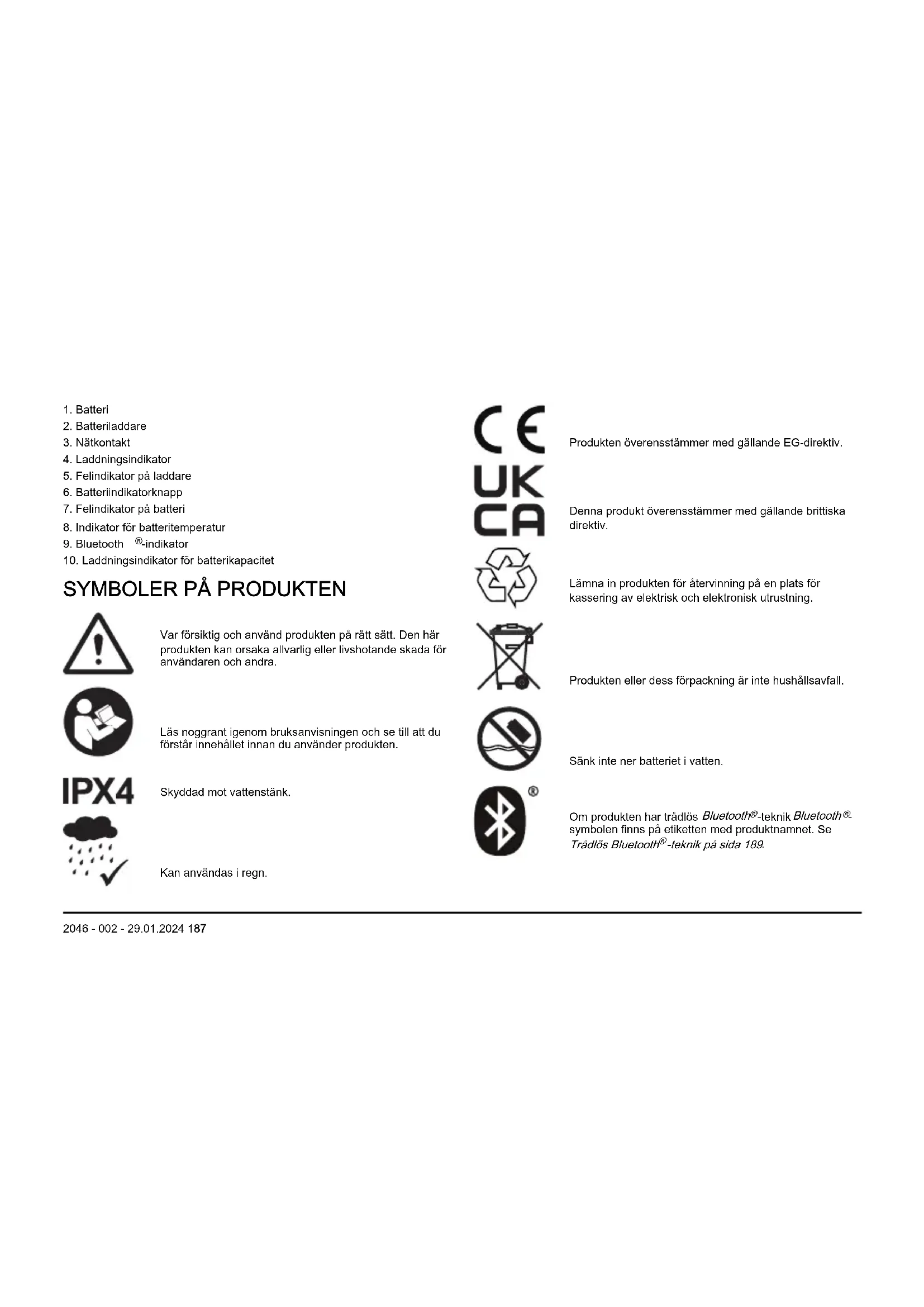

SYMBOLER PÅ PRODUKTEN

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra. Läs noggrant igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten. Skyddad mot vattenstänk. Kan användas i regn. Produkten överensstämmer med gällande EG-direktiv. Denna produkt överensstämmer med gällande brittiska direktiv. Lämna in produkten för återvinning på en plats för kassering av elektrisk och elektronisk utrustning. Produkten eller dess förpackning är inte hushållsavfall. Sänk inte ner batteriet i vatten. Om produkten har trådlös Bluetooth

symbolen finns på etiketten med produktnamnet. Se Trådlös Bluetooth

2046 - 002 - 29.01.2024 187Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa kommersiella marknader. SÄKERHETSDEFINITIONER Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation.

VIKTIGA SÄKERHETSINSTRUKTIONER

VARNING: Läs alla säkerhetsvarningar och alla anvisningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand eller allvarlig skada. Notera: Spara alla varningar och instruktioner.

• Använd endast batteriladdarna QC330 och QC500 till att ladda Husqvarna-originalbatterier. Batterierna har krypterad programvara.

• Använd endast laddningsbara 40-B140X, 40-B220X, 40-B330X- batterier som strömförsörjning för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Försök inte ta isär eller reparera batteriet. Reparationer får endast utföras av en godkänd återförsäljare.

• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/eller kemiska brännskador.

• Använd aldrig defekta eller skadade batterier eller batteriladdare.

• Utsätt inte batteriet för mekaniska stötar.

• Håll batteriet utom räckhåll för barn.

• Håll batteriet rent och torrt.

• Rengör batteriets kontakter med en ren och torr trasa om de blir smutsiga.

• Låt inte batteriet sitta kvar i batteriladdaren när det är fulladdat.

• Ta ut batteriet ur produkten när du inte använder den samt under transport.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken. ANVÄNDNING

• Tryck på batteriindikatorknappen för att starta batteriet före användning.

• Innan du använder batteriet för första gången måste det laddas. Använd alltid batteriladdaren HusqvarnaQC330 eller QC500.

• Använd endast batteriet när omgivningstemperaturen är mellan −10 och 40°C.

2046 - 002 - 29.01.2024• Minska belastningen och/eller hastigheten om indikatorn för batteritemperatur blinkar. Notera: Tung belastning när batteritemperaturen är lägre än 0°C kan orsaka ett tillfälligt batterifel.

• Använd endast batteriladdaren om omgivningstemperaturen är mellan 5 och 40°C.

• Batteriet laddas inte om batteritemperaturen överstiger 50°C.

• Tryck på batteriindikatorknappen för att få information om batteriets laddningsstatus. Husqvarna Fleet Services

är en molnlösning som ger serviceteknikern en översikt över alla produkter. Husqvarna Fleet Services

är tillgänglig som webbtjänst och som app. Mer information om Husqvarna Fleet Services

finns här: www.husqvarna.com. Notera: MolnlösningenHusqvarna Fleet Services

är inte tillgänglig på alla marknader. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Mer information om Husqvarna Connect finns här: www.husqvarna.com. Notera: Husqvarna Connect-appen är inte tillgänglig för nedladdning på alla marknader. Prata med en serviceverkstad för mer information. Trådlös Bluetooth

-teknik Produkter med inbyggd trådlös Bluetooth

-teknik kan ansluta till mobila enheter och möjliggör ytterligare funktioner från Husqvarna Connect. Symbolen för trådlös Bluetooth

-teknik visas när produkten laddar upp data till molnet. Ladda batteriet Ladda batteriet före första användning. Ett nytt batteri är laddat till 30%. Tryck på batteriindikatorknappen för att få information om batteriets laddningsstatus. OBSERVERA: Ladda endast batteriet om den omgivande temperaturen är mellan 5 och 40°C. OBSERVERA: Använd endast batteriet när omgivningstemperaturen är mellan −10 och 40°C. 2046 - 002 - 29.01.2024 189Notera: Batteriet laddas inte om batteritemperaturen överstiger 50°C.

1. Sätt i batteriet i batteriladdaren. När laddningsindikatorn på

batteriladdaren tänds är batteriet korrekt anslutet till batteriladdaren.

2. Batteriet är fulladdat när alla laddningsindikatorer på batteriet lyser.

3. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus Ett litiumjonbatteri från Husqvarna kan laddas eller användas vid alla laddningsnivåer. Laddningsindikatorer Batteristatus (laddningsstatus) 4 laddningsindikatorer lyser Batteriet är 76%–100% laddat. 3 laddningsindikatorer lyser Batteriet är 51%–75% laddat. 2 laddningsindikatorer lyser Batteriet är 26%–50% laddat. 1 laddningsindikator lyser Batteriet är 10–25% laddat. 1 laddningsindikator blinkar Batteriet är 0–10% laddat. FELSÖKNING Symptom Orsak Åtgärd Batteriets felindikator blinkar. Batteriet är tomt. Ladda batteriet. Hög belastning i kombination med mycket låg bat- teritemperatur. Gör batteriet varmt. Flytta till exempel inomhus eller kör med låg hastighet tills batteriet är varmt. Batteriet fungerar inte. Gränsen för batteriets driftsintervall är nästan nådd. Ta ur batteriet från produkten. Låt batteriet vila och tryck sedan på batteriindikatorknappen. Indikatorn för batteritemperatur lyser. Batteriet är för kallt eller för varmt för att använ- das. Använd batteriet i en omgivningstemperatur på −10 till 40°C. När batteriet har rätt temperatur kan du använda det. Indikatorn för batteritemperatur blinkar. Batteriet är nära temperaturgränserna. Minska hastigheten och/eller belastningen. Place- ra batteriet där temperaturen är mellan 10 och 30°C för optimal prestanda. 190 2046 - 002 - 29.01.2024Symptom Orsak Åtgärd Indikatorn för batteritemperatur lyser när batteriet sitter i laddaren. Temperaturavvikelse: batteriet är för kallt eller för varmt för att laddas. Låt batteriet svalna eller ta in det inomhus för att värma det. När batteriet har rätt temperatur kan det laddas igen. Använd laddaren i en omgiv- ningstemperatur på 5 till 40°C. Utsätt inte ladda- ren för solljus. Kontakta en återförsäljare om pro- blemet kvarstår. Batteriets felindikator tänds. Batteriet har ett kritiskt fel. Prata med en återförsäljare.

TRANSPORT OCH FÖRVARING

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på kontakterna när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra skador och olyckor.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Placera batteriet på en torr, frostfri och ren plats med rätt temperatur.

• Förvara batteriet i temperaturer mellan 5 och 25°C. Utsätt inte batteriet för solljus.

• Ladda batteriet till 30–50% innan du förvarar det under längre perioder.

• Rengör batteriet innan du förvarar det. KASSERING Husqvarna-produkter är inte hushållssopor och får endast kasseras enligt anvisningarna i den här handboken.

• Följ lokala kasseringsbestämmelser och tillämpliga förordningar.

• Återvinn produkten och förpackningen på lämplig anvisad plats.

• Om du vill ha mer information om hur du återvinner och kasserar produkten kontaktar du en lokal Husqvarna-återförsäljare. Registrerade varumärken Ordmärket och logotypen Bluetooth

är registrerade varumärken som ägs av , och all användning av sådana märken av Husqvarna sker med licens. TEKNISKA DATA Tekniska data finns på typskylten på batteriet. 2046 - 002 - 29.01.2024
