Тип продукту	Зарядний пристрій для акумуляторів
Відповідне використання	Заряджання оригінальних акумуляторів Metabo та CAS (Cordless Alliance System)
Моделі зарядних пристроїв, що охоплюються	ASC 290, ASC 145, ASC 55, SC 36, SC 30
Сумісні типи акумуляторів	Li-Ion (12 В - 36 В, 1,3 А·год - 10 А·год, 3-10 елементів); NiCd (12 В 1,7 А·год, 10 елементів) для ASC 55
Електричне живлення	Змінний струм, напруга та частота згідно з паспортною табличкою
Основна функція	Заряджання акумуляторів з автоматичним режимом обслуговування
Додаткова функція (ASC 290)	Порт USB-C для заряджання USB-пристроїв (смартфонів, планшетів тощо)
Світлові індикатори	Контрольний індикатор (3) та попереджувальний індикатор (4); індикатор стану заряду (5) для ASC 290
Самотестування	При ввімкненні індикатори загоряються на 1 секунду, а вентилятор працює 5 секунд
Рекомендована температура навколишнього середовища для заряджання	0 °C до 40 °C
Захист	Клас захисту II; захист від перегріву та несправних акумуляторів
Інструкції з безпеки	Прочитайте інструкцію; не заряджайте неакумуляторні батареї; використовуйте лише в приміщенні; тримайте подалі від дітей
Обслуговування	Очищайте вентиляційні отвори; ремонт лише фахівцем
Ремонтопридатність	Шнур живлення замінюється виробником або сервісним центром
Захист навколишнього середовища	Не викидати з побутовими відходами; утилізувати згідно з директивою WEEE
Бренд	Metabo
Пов'язана модель	BE 50010 (дриль) - ця інструкція стосується зарядного пристрою, що входить до комплекту

Часті запитання - BE 50010 METABO

Які типи акумуляторів я можу заряджати цим зарядним пристроєм?

Цей зарядний пристрій сумісний з акумуляторами Li-Ion (12 В - 36 В, 1,3 А·год - 10 А·год, 3-10 елементів) та NiCd (12 В 1,7 А·год, 10 елементів) для моделі ASC 55. Використовуйте лише оригінальні акумулятори Metabo або CAS.

Як дізнатися, чи повністю заряджений акумулятор?

Контрольний індикатор (3) світиться постійно, коли заряджання завершено. Зарядний пристрій автоматично переходить у режим обслуговування, щоб підтримувати акумулятор готовим до використання.

Що робити, якщо попереджувальний індикатор блимає?

Блимання попереджувального індикатора (4) вказує на несправний або неправильно вставлений акумулятор. Негайно вийміть акумулятор і перевірте його стан. Для ASC 290 це також може означати перегрів зарядного пристрою.

Чи можу я зарядити смартфон цим зарядним пристроєм?

Так, лише на моделі ASC 290. Відкрийте кришку (6) і підключіть ваш USB-пристрій за допомогою відповідного кабелю до порту USB-C (7). Заряджання USB починається автоматично після завершення заряджання акумулятора.

Яка типова тривалість заряджання?

Тривалість заряджання (t) залежить від ємності та стану акумулятора. Для орієнтовних значень зверніться до таблиці технічних характеристик на сторінці 3 інструкції.

Чи може зарядний пристрій залишатися постійно підключеним?

Так, зарядний пристрій перемикається в режим обслуговування після завершення заряджання, що дозволяє залишати акумулятор на місці без ризику перевантаження.

Яких запобіжних заходів безпеки слід дотримуватися?

Уважно прочитайте інструкцію. Не заряджайте неакумуляторні батареї, використовуйте зарядний пристрій лише в приміщенні, захищайте його від вологи та тримайте подалі від дітей. У разі появи диму негайно відключіть.

Як почистити зарядний пристрій?

Переконайтеся, що вентиляційні отвори не заблоковані. Не вставляйте жодних предметів у отвори. Для чищення відключіть зарядний пристрій і протріть його сухою ганчіркою.

Що робити в разі несправності?

Якщо попереджувальний індикатор горить постійно, акумулятор занадто гарячий або холодний. Зачекайте, поки він досягне температури від 0 °C до 50 °C. Якщо індикатор блимає, акумулятор несправний: вийміть його.

Де я можу відремонтувати мій зарядний пристрій?

Ремонт повинен виконувати фахівець. Зверніться до представника Metabo або авторизованого сервісного центру. Якщо пошкоджений шнур живлення, замініть його через виробника.

ПОСІБНИК КОРИСТУВАЧА BE 50010 METABO

uk Оригінальна інструкція з експлуатації 52

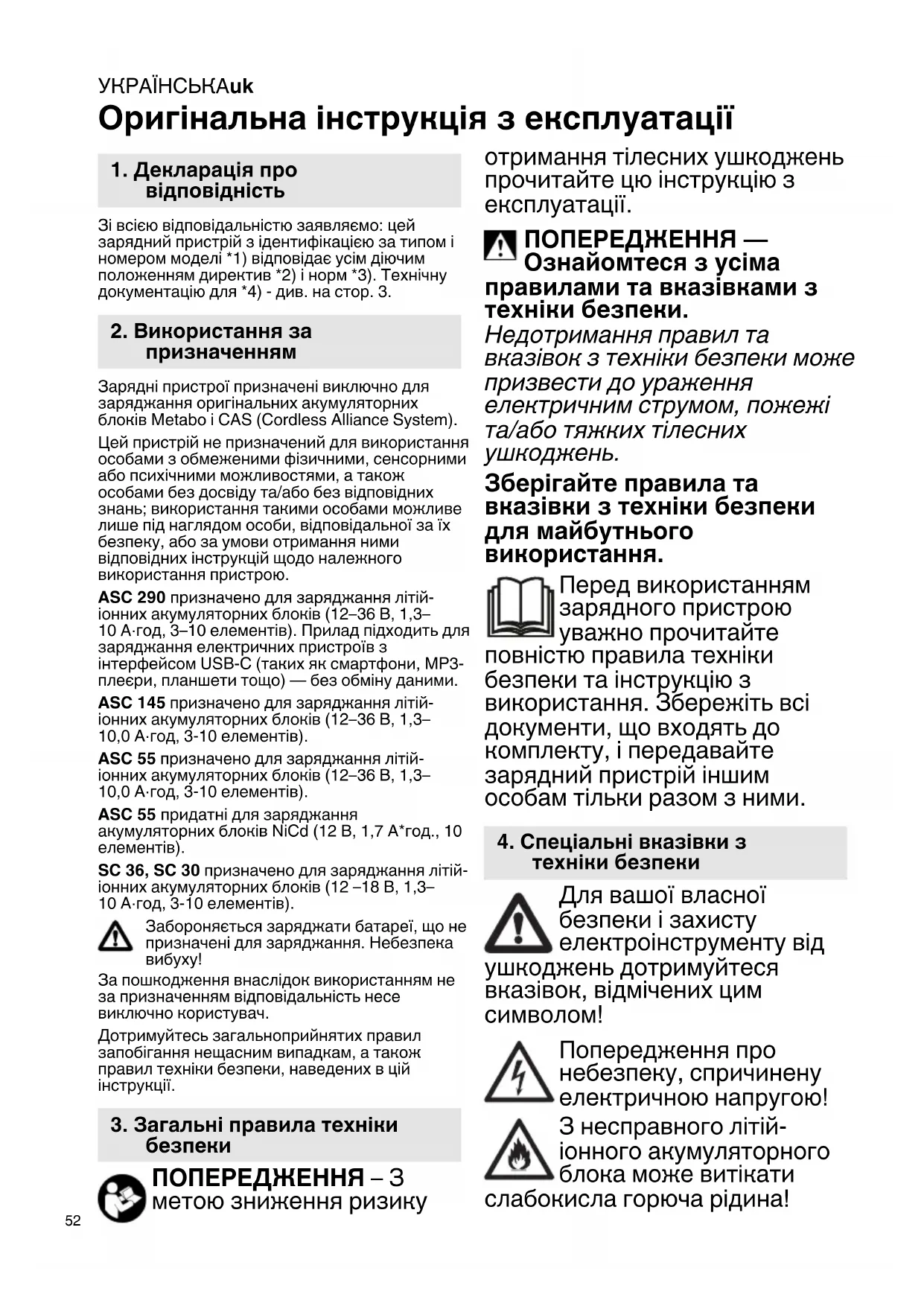

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для заряджання оригінальних акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей пристрій не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання пристрою.

ASC 290 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10 А·год, 3–10 елементів). Прилад підходить для заряджання електричних пристроїв з інтерфейсом USB-C (таких як смартфони, МРЗ-плеєри, планшети тощо) — без обміну даними.

ASC 145 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

SC 36, SC 30 призначено для заряджання літій-іонних акумуляторних блоків (12 –18 В, 1,3–10 А·год, 3-10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження внаслідок використанням не за призначенням відповідальність несе виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику

отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з техніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте

повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати

слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками!

Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

ASC 290: використовувати виключно оригінальний мережевий кабель Metabo.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор
5 Індикатор рівня заряду *
6 Кришка USB-роз'єму
7 Роз'єм USB-C *
8 Світлодіодний індикатор (подача живлення на роз'єм USB-C) *

* Залежно від моделі

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєється в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

УКРАЇНСЬКАук

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

7.3 Тільки ASC 290: заряджання пристроїв USB

Під'єднувати лише пристрої USB, сумісні зі стандартом USB. Використання з несумісними пристроями може призвести до несправності, пошкодження або травм.

Відкрити кришку (6) і під'єднати пристрій USB за допомогою відповідного кабелю до роз'єму USB-C (7). Пристрій заряджається.

Напруга живлення подається на роз'єм USB-C (7) (світлодіодний індикатор (8) світиться), тільки коли акумуляторний блок не заряджається.

Якщо акумуляторний блок і USB-пристрій під'єднано одночасно, заряджання USB-пристрою розпочнеться автоматично щойно завершиться заряджання акумуляторного блока.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається.

Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

ASC 290: попереджувальний індикатор (4) світиться постійно, а індикатор рівня заряду (5) блимає: зарядний пристрій гарячий, акумуляторний блок холодний чи гарячий, акумуляторний блок заряджається зі зниженою потужністю.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

- ASC 290: попереджувальний індикатор (4) блимає, а індикатор рівня заряду (5) не світиться: акумуляторний блок не заряджається, зарядний пристрій занадто гарячий.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку

C = ємність акумуляторного блоку

I_C = струм заряджання,

t = час заряджання

USB = напруга і макс. сила струму роз'єму USB-C

1) Тривалість заряджання для вибраних акумуляторних блоків як приклад. Залежно від залишкової ємності та температури акумуляторного блока фактична тривалість заряджання може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни. ☐ Прилад класу захисту II

\~ Змінний струм

Виробник: Метабоверке ГмбХ, Метабо-Алея 1, 72622 Нюртінген, Німеччина

Уповноважений представник: ТОВ "Метабо Україна", вул. Зоряна, буд. 22, с.Святопетрівське, Київська обл., 08141, Україна
