Produkto tipas	Akumuliatorių įkroviklis
Tinkamas naudojimas	Originalių Metabo ir CAS (Cordless Alliance System) baterijų įkrovimas
Apimami įkroviklių modeliai	ASC 290, ASC 145, ASC 55, SC 36, SC 30
Suderinamų baterijų tipai	Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementai); NiCd (12 V 1,7 Ah, 10 elementai) ASC 55 modeliui
Maitinimas	Kintamoji srovė, įtampa ir dažnis pagal vardinę lentelę
Pagrindinė funkcija	Baterijų įkrovimas su automatiniu priežiūros režimu
Papildoma funkcija (ASC 290)	USB-C prievadas, skirtas USB įrenginiams įkrauti (išmanieji telefonai, planšetės ir kt.)
Šviesos indikatoriai	Kontrolinis indikatorius (3) ir įspėjamasis indikatorius (4); ASC 290 modeliui - įkrovos lygio indikatorius (5)
Savikontrolė	Įjungus maitinimą, indikatoriai užsidega 1 sekundei, o ventiliatorius sukasi 5 sekundes
Rekomenduojama aplinkos temperatūra įkrovimui	0 °C iki 40 °C
Apsauga	II apsaugos klasė; apsauga nuo perkaitimo ir sugedusių baterijų
Saugos nurodymai	Perskaitykite instrukciją; neįkraukite neįkraunamų baterijų; naudoti patalpose; laikyti vaikams nepasiekiamoje vietoje
Priežiūra	Valyti ventiliacijos angas; remontą atlikti tik specialistui
Remontuojamumas	Maitinimo laidą gali pakeisti gamintojas arba techninės priežiūros centras
Aplinkos apsauga	Neišmesti su buitinėmis atliekomis; perdirbti pagal DEEE direktyvą
Prekės ženklas	Metabo
Susijęs modelis	BE 50010 (gręžtuvas) - ši instrukcija skirta pateiktam įkrovikliui

Dažnai užduodami klausimai - BE 50010 METABO

Kokius baterijų tipus galiu įkrauti šiuo įkrovikliu?

Šis įkroviklis suderinamas su Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementai) ir NiCd (12 V 1,7 Ah, 10 elementai) baterijomis, skirtomis ASC 55 modeliui. Naudokite tik originalias Metabo arba CAS baterijas.

Kaip sužinoti, ar baterija visiškai įkrauta?

Kai įkrovimas baigtas, kontrolinis indikatorius (3) šviečia nuolat. Įkroviklis automatiškai pereina į priežiūros režimą, kad baterija būtų paruošta naudoti.

Ką daryti, jei įspėjamasis indikatorius mirksi?

Įspėjamojo indikatoriaus (4) mirksėjimas rodo sugedusią arba neteisingai įdėtą bateriją. Nedelsiant išimkite bateriją ir patikrinkite jos būklę. ASC 290 modeliui tai taip pat gali reikšti įkroviklio perkaitimą.

Ar galiu šiuo įkrovikliu įkrauti išmanųjį telefoną?

Taip, tik ASC 290 modeliui. Atidarykite dangtelį (6) ir tinkamu kabeliu prijunkite USB įrenginį prie USB-C prievado (7). USB įkrovimas prasideda automatiškai, kai baigiama įkrauti baterija.

Kokia yra tipinė įkrovimo trukmė?

Įkrovimo trukmė (t) priklauso nuo baterijos talpos ir būklės. Apytiksles reikšmes rasite instrukcijos 3 puslapio techninių charakteristikų lentelėje.

Ar įkroviklis gali būti nuolat prijungtas prie elektros tinklo?

Taip, baigus įkrovimą įkroviklis persijungia į priežiūros režimą, todėl bateriją galima palikti vietoje be perkrovimo pavojaus.

Kokių saugos priemonių turiu laikytis?

Perskaitykite visą instrukciją. Neįkraukite neįkraunamų baterijų, naudokite įkroviklį tik patalpose, saugokite nuo drėgmės ir laikykite vaikams nepasiekiamoje vietoje. Jei atsiranda dūmų, nedelsiant atjunkite.

Kaip išvalyti įkroviklį?

Įsitikinkite, kad ventiliacijos angos yra laisvos. Nedėkite jokių daiktų į angas. Valymui atjunkite įkroviklį ir nuvalykite sausa šluoste.

Ką daryti gedimo atveju?

Jei įspėjamasis indikatorius šviečia nuolat, baterija yra per karšta arba per šalta. Palaukite, kol jos temperatūra pasieks nuo 0 °C iki 50 °C. Jei indikatorius mirksi, baterija sugedusi: išimkite ją.

Kur galiu suremontuoti savo įkroviklį?

Remontą turi atlikti specialistas. Susisiekite su savo Metabo atstovu arba įgaliotuoju techninės priežiūros centru. Jei pažeistas maitinimo laidas, leiskite jį pakeisti gamintojui.

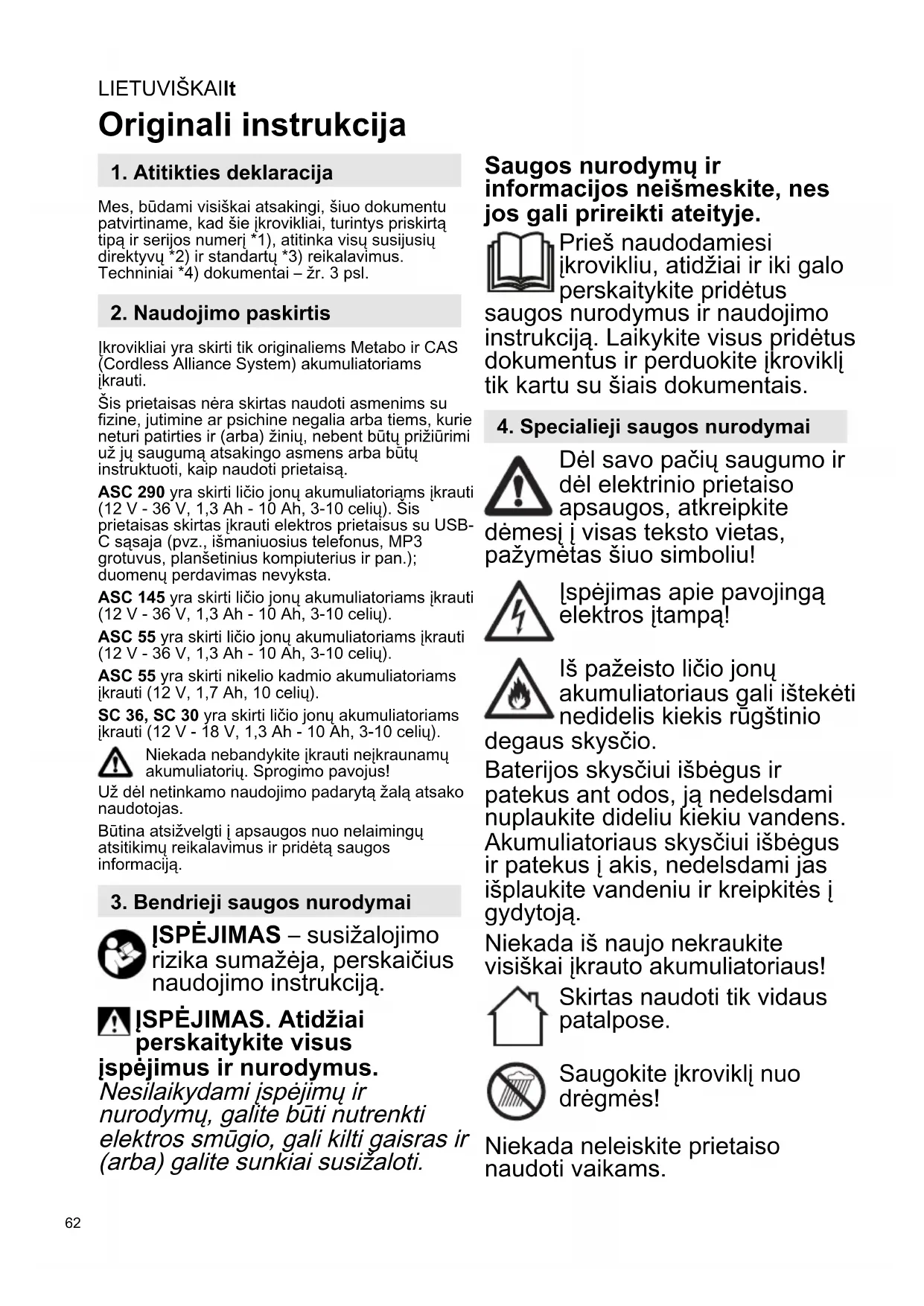

NAUDOJIMO INSTRUKCIJA BE 50010 METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

İkrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams ikrauti.

Šis prietaisas nėra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 290 yra skirti ličio jonų akumuliatoriąms įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių). Sis prietaisas skirtas įkrauti elektros prietaisus su USB-C sąsaja (pvz., išmaniuosius telefonus, MP3 grotuvus, planšetinius kompiuterius ir pan.); duomenų perdavimas nevyksta.

ASC 145 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celių).

SC 36, SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

JSPĖJIMAS. Atidžiai perskaitykite visus ējimus ir nurodymus.

Nesilaikydami įspėjimų ir nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus s nurodymus ir naudojimo ciją. Laikykite visus pridėtus entus ir perduokite jkroviklį u su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visas teksto vietas, pažymėtas šiuo simboliu!

lspėjimas apie pavojingą elektros įtampa!

Iš pažeisto ličio jonų akumuliatoriaus gali ištekėti nedidelis kiekis rūgštínio

degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai įkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite jkrovikl taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių. ASC 290: naudokite tik originalų Metabo maitinimo jungties kabelį.

5. Apžvalga

Žr. 2 psl. Paveiksléliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)

2 |krovimo lizdas

3 Maitinimo indikatorius

4 lspėjamasis indikatorius

5 |krovimo būsenos indikatorius *

6 USB dangtelis *

7 USB-C sąsaja *

8 LED indikatorius (maitinamas per USB-C sąsają) *

* priklauso nuo modelio

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš ijungdami jkroviklj, isitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite į ikrovimo lizda (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskīte mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus jkrovimą, jkroviklis automatiškai persijungia i palaikomojo jkrovimo režimą.

Akumuliatorius gali likti jkroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisą

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikčių, gedimų arba sužalojimų priežastimi.

Atidarykite dangtelj (6) ir prijunkite USB prietaisą per USB-C sąsają (7) tinkamu kabeliu. Prietaisas bus jkraunamas.

Maitinimas per USB-C sąsają (7) bus tiekiamas tik tada (LED indikatorius (8) šviečia), kai nebus kraunamas joks akumuliatorius.

Jei akumuliatorius ir USB prietaisas bus prijungti vienu metu, USB jkrovimo procesas prasidės automatiškai pasibaigus akumuliatoriaus jkrovimo procesui.

8. Sutrikimai

8.1 Ispėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, įkrovimas prasideda automatiškai.

ASC 290: įspėjamasis indikatorius (4) nuolat šviečia, o įkrovos būsenos indikatorius (5) mirksi: įkroviklis karštas, akumuliatorius šaltas ar karštas, akumuliatorius įkraunamas su sumažinta įkrovimo galia.

LIETUVIŠKAIIt

8.2 |spėjamasis indikatorius (4) mirksi

\~ kintamoji srové

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas įjkrovimo lizdą (2). Žr. 7.1 skyrių.
• ASC 290: įspėjamasis indikatorius (4) mirksi, o įkrovos būsenos indikatorius (5) išsijungęs: akumuliatorius nėra įkraunamas, įkroviklis karštas.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Pakavimo medžiagos turi būti utilizuojamos remiantis jų ženklinimu, laikantis savivaldybės direktyvų. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga“.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U = akumuliatoriaus jtampos diapazonas

C = akumuliatoriaus talpa

I_C = jkrovimo srové t = jkrovimo laikas 1)

USB = USB-C sąsajos įtampa ir maksimali jkrovimo srove

1) Kaip pavyzdžiai pasirinktų akumuliatorių įkrovimo laikai. Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II
