NÁVOD K OBSLUZE BE 50010 METABO

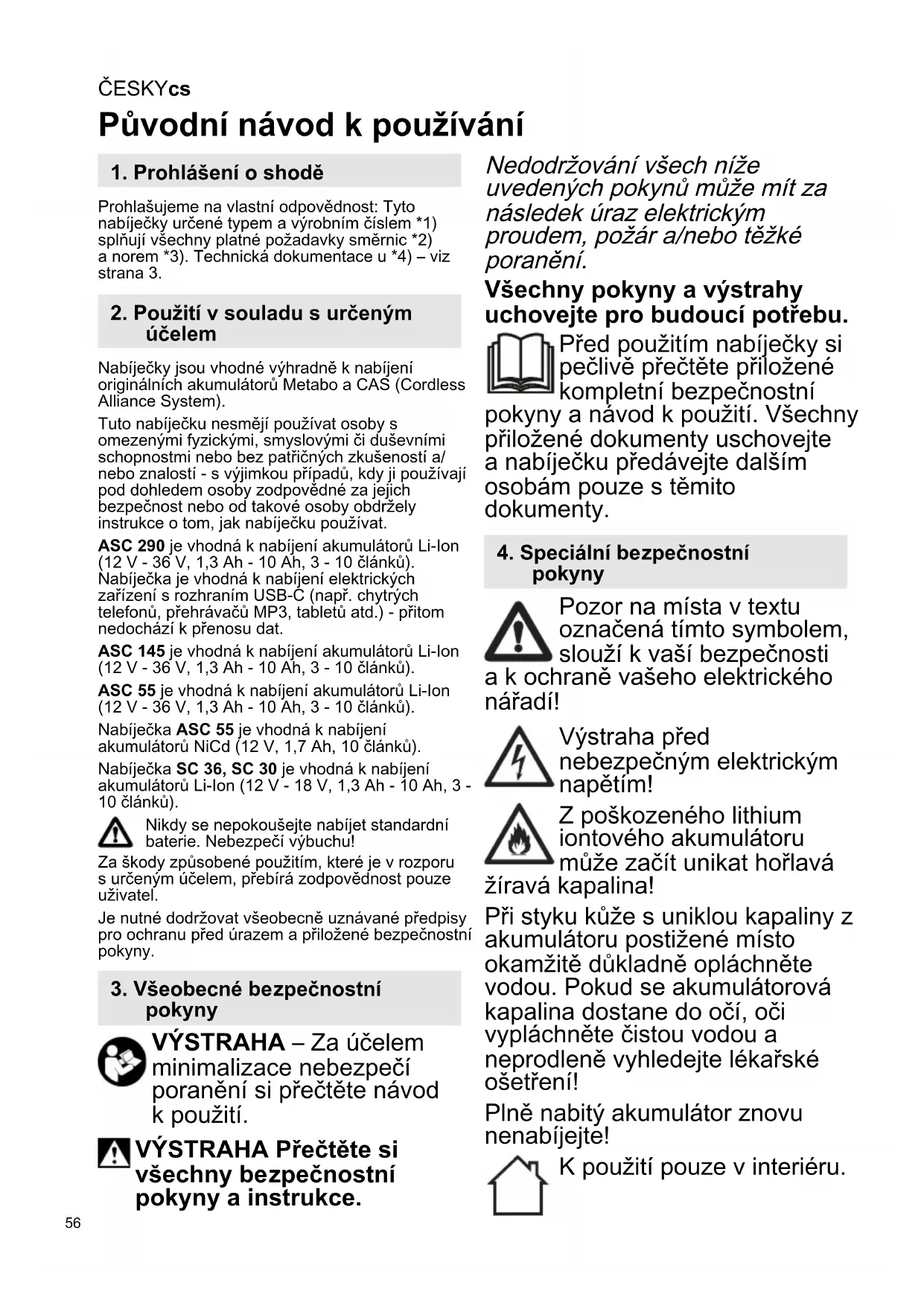

cs Původní návod k používání 56
Původní návod k používání
1. Prohlášení o shodě
Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.
2. Použití v souladu s určeným účelem
Nabíječky jsou vhodné výhradně k nabíjení originálních akumulátorů Metabo a CAS (Cordless Alliance System).
Tuto nabíječku nesmějí používat osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo bez patřičných zkušeností a/ nebo znalostí - s výjimkou případů, kdy ji používají pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak nabíječku používat.
ASC 290 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků). Nabíječka je vhodná k nabíjení elektrických zařízení s rozhraním USB-Č (např. chytrých telefonů, přehrávačů MP3, tabletů atd.) - přitom nedochází k přenosu dat.
ASC 145 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).
ASC 55 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).
Nabíječka ASC 55 je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).
Nabíječka SC 36, SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).
Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!
Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.
Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.
3. Všeobecné bezpečnostní pokyny
VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.
VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.
Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní / a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.
4. Speciální bezpečnostní pokyny
Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti nraně vašeho elektrického !
Výstraha před nebezpečným elektrickým napětím!
Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá kapalina!
Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!
Plně nabitý akumulátor znovu nenabíjejte!
K použití pouze v interiéru.
Chraňte nabíječku před vlhkostí!
Nikdy nedovolte dětem používat přístroj.
Děti by měly být pod dozorem, aby si nehrály s přístrojem.
Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!
Uchovávejte nabíječku mimo dosah dětí!
V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!
Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!
Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.
ASC 290: Používejte pouze originální sít'ový připojovací kabel Metabo.
5. Přehled
Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.
1 Akumulátor (není součástí balení)
2 zásuvný slot
3 kontrolka napájení
4 výstražná kontrolka
5 Ukazatel stavu nabití *
6 Kryt USB *
7 Port USB-C *
8 LED ukazatel (napájení prostřednictvím portu USB-C) *
* v závislosti na modelu
6. Uvedení do provozu
Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.
Zařízení, jako je toto, která generují
stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.
Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!
6.1 Autotest
Zapojte sít'ovou zástrčku.
Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.
7. Použití
7.1 Nabíjení akumulátoru
Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).
Kontrolka napájení (3) bliká.
Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.
7.2 Udržovací nabíjení
Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.
Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.
Kontrolka napájení (3) trvale svítí.
7.3 Pouze ASC 290: Nabíjení zařízení USB
Připojte pouze zařízení, která jsou kompatibilní se standardem USB. Připojení kompatibilních zařízení může způsobit poruchy, ození nebo úrazy.
Otevřete kryt (6) a připojte zařízení USB vhodným kabelem k (7)portu USB-C. Zařízení se nabíjí.
Port USB-C (7) je napájen (ukazatel LED (8) se rozsvítí) pouze v případě, že se nenabíjí akumulátor.
Pokud jsou připojeny současně akumulátor a zařízení USB, nabíjení rozhraním USB se spustí automaticky po nabití akumulátoru.
8. Porucha
8.1 Výstražná kontrolka (4) trvale svítí
Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.
ČESKYcs
ASC 290: Výstražná kontrolka (4) svítí nepřetržitě a ukazatel stavu nabití (5) bliká: Nabíječka je horká nebo akumulátorový článek je studený, resp. horký, nabíjí se sníženým nabíjecím výkonem.
8.2 Výstražná kontrolka (4) bliká
- Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.
- Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.
- ASC 290: Výstražná kontrolka (4) bliká a ukazatel stavu nabití (5) jsou zhasnuté: Akumulátorový článek se nenabíjí, nabíječka je příliš horká.
9. Opravy
Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!
Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.
S nabíječkou Metabo vyžadující opravu se prosím obrat'te na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.
10. Ochrana životního prostředí
Řidte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.
Obalové materiály se musí likvidovat podle jejich označení v souladu s obecnými směrnicemi. Další informace najdete na www.metabo.com v části Servis.
Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-
kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.
11. Technické údaje
Viz. strana 3.
U = napět'ové rozsahy akumulátorů
I_C = nabíjecí proud t = doba nabíjení 1)
USB = napětí a maximální nabíjecí proud při připojení USB-C
1) Doba nabíjení vybraných akumulátorů uvedených jako příklad. V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.
Doporučená okolní teplota při nabíjení je 0 až 40 °C.
Změny na základě technického pokroku vyhrazeny.
Přístroj třídy ochrany II
\~ Střídavý proud
