Інструкції з встановлення Настінний кронштейн для плазмового телевізора (З можливістю регулювання кута нахилу) Перед початком робіт уважно прочитайте ці інструкції та інструкції з експлуатації плазмового дисплея, аби забезпечити правильний монтаж. (Збережіть ці інструкції, оскільки вони можуть знадобитись Вам, коли виникне необхідність у технічному обслуговуванні або встановленні кронштейна в іншому місці.)

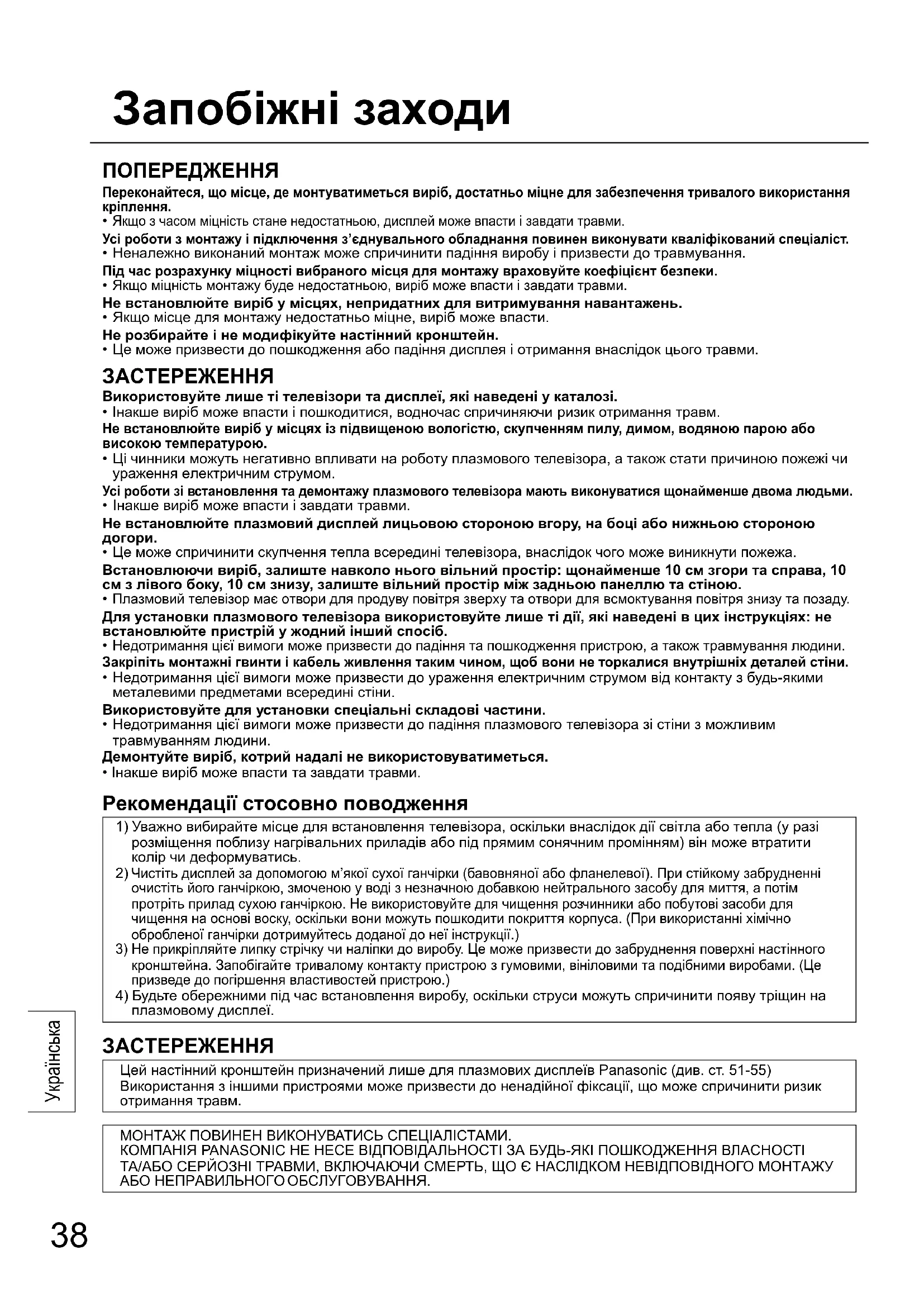

ПОПЕРЕДЖЕННЯ Переконайтеся, що місце, де монтуватиметься виріб, достатньо міцне для забезпечення тривалого використання

Якщо з часом міцність стане недостатньою, дисплей може впасти і завдати травми. Усі роботи з монтажу і підключення з’єднувального обладнання повинен виконувати кваліфікований спеціаліст.

• Неналежно виконаний монтаж може спричинити падіння виробу і призвести до травмування. Під час розрахунку міцності вибраного місця для монтажу враховуйте коефіцієнт безпеки.

Якщо міцність монтажу буде недостатньою, виріб може впасти і завдати травми. Не встановлюйте виріб у місцях, непридатних для витримування навантажень.

• Якщо місце для монтажу недостатньо міцне, виріб може впасти. Не розбирайте і не модифікуйте настінний кронштейн.

• Це може призвести до пошкодження або падіння дисплея і отримання внаслідок цього травми. ЗАСТЕРЕЖЕННЯ Використовуйте лише ті телевізори та дисплеї, які наведені у каталозі.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Не встановлюйте виріб у місцях із підвищеною вологістю, скупченням пилу, димом, водяною парою або високою температурою.

• Ці чинники можуть негативно впливати на роботу плазмового телевізора, а також стати причиною пожежі чи ураження електричним струмом. Усі роботи зі встановлення та демонтажу плазмового телевізора мають виконуватися щонайменше двома людьми.

• Інакше виріб може впасти і завдати травми. Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або нижньою стороною

• Це може спричинити скупчення тепла всередині телевізора, внаслідок чого може виникнути пожежа. Встановлюючи виріб, залиште навколо нього вільний простір: щонайменше 10 см згори та справа, 10 см з лівого боку, 10 см знизу , залиште вільний простір між задньою панеллю та стіною.

Плазмовий телевізор має отвори для продуву повітря зверху та отвори для всмоктування повітря знизу та позаду. Для установки плазмового телевізора використовуйте лише ті дії, які наведені в цих інструкціях: не встановлюйте пристрій у жодний інший спосіб.

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини. Закріпіть монтажні гвинти і кабель живлення таким чином, щоб вони не торкалися внутрішніх деталей стіни.

• Недотримання цієї вимоги може призвести до ураження електричним струмом від контакту з будь-якими металевими предметами всередині стіни. Використовуйте для установки спеціальні складові частини.

• Недотримання цієї вимоги може призвести до падіння плазмового телевізора зі стіни з можливим травмуванням людини. Демонтуйте виріб, котрий надалі не використовуватиметься.

• Інакше виріб може впасти та завдати травми. Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення телевізора, оскільки внаслідок дії світла або тепла (у разі

розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він може втратити колір чи деформуватись.

Чистіть дисплей за допомогою м’якої сухої ганчірки (бавовняної або фланелевої). При стійкому забрудненні очистіть його ганчіркою, змоченою у воді з незначною добавкою нейтрального засобу для миття, а потім протріть прилад сухою ганчіркою. Не використовуйте для чищення розчинники або побутові засоби для чищення на основі воску, оскільки вони можуть пошкодити покриття корпуса. (При використанні хімічно обробленої ганчірки дотримуйтесь доданої до неї інструкції.)

3) Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні настінного

кронштейна. Запобігайте тривалому контакту пристрою з гумовими, вініловими та подібними виробами. (Це призведе до погіршення властивостей пристрою.)

4) Будьте обережними під час встановлення виробу, оскільки струси можуть спричинити появу тріщин на

плазмовому дисплеї. ЗАСТЕРЕЖЕННЯ Цей настінний кронштейн призначений лише для плазмових дисплеїв Panasonic (див. ст. 51-55) Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити ризик отримання травм. МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ. Запобіжні заходи TY-WK42PR4WTQZH993-34048.indb38TY-WK42PR4WTQZH993-34048.indb38 2008/04/0711:56:452008/04/0711:56:4539

[ Зображення у цьому посібнику подаються лише з ілюстративною метою.] Настінний кронштейн TY-WK42PR4W (для монтажу із можливістю регулювання кута нахилу) ㇙ Настінний кронштейн (1) ㇜ Торцевий ключ (додається) (1) ㇝ Гвинти для фіксації (2) M5x35 ㇚ Ізоляційні прокладки (4) ㇛ Увігнуті зубчаті шайби (4) ㇞ Гвинти із заглибленням під шестигранний ключ (4) M8x60 ㇟ Гвинти із заглибленням під шестигранний ключ (4) M8x32 Застережні заходи під час монтажу настінного

♦ Усі роботи зі встановлення та демонтажу повинен виконувати кваліфікований спеціаліст. Якщо пристрій не буде встановлено або демонтовано належним чином, дисплей може впасти та завдати травми. ♦ Настінний кронштейн використовується для закріплення плазмового телевізора на вертикальній стіні для перегляду. Кронштейн дозволяється монтувати лише на вертикальній стіні. ♦ Щоб забезпечити належне функціонування плазмової панелі і запобігти виникненню несправностей, не слід встановлювати телевізор у таких місцях:

• Поблизу розприскувачів або пожежних/димових детекторів

• В місцях, де є ризик вибуху через вібрацію або поштовхи

• Поблизу високовольтних дротів або динамічних блоків живлення

• Поблизу джерел магнітного поля, тепла, пари або сажі

• В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання

В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання. ♦ Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на якій встановлюватиметься кронштейн. ♦ Використовуйте наявні у продажу гвинти із номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн (дерево, сталева конструкція, бетон тощо). ♦ Штепсель шнура живлення плазмового телевізора повинен легко діставати до електричної розетки. ♦ Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні, де знаходиться плазмовий телевізор, не перевищувала 40 °C. ♦ Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу дисплей та підлога не подряпалися. ♦ При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього затягування. ♦ Під час виконання робіт зі складання та монтажу або при пересуванні приділіть особливу увагу безпеці робочого місця. ♦ Не можна монтувати плазмовий телевізор безпосередньо під освітленням на стелі (таким як точкові світильники, прожектори або галогенні лампи), що зазвичай випромінює велику кількість тепла. TY-WK42PR4WTQZH993-34048.indb39TY-WK42PR4WTQZH993-34048.indb39 2008/04/0711:56:462008/04/0711:56:4640

1. Перевірка міцності місця, вибраного для монтажу.

(1) Вага настінного кронштейна становить приблизно 10 кг. Вагу плазмового телевізора, що кріпитиметься на настінний кронштейн, можна дізнатися в посібнику до нього. (2) Перевірте міцність стіни у 6 місцях кріплення відповідно до креслення з розмірами настінного кронштейна (справа) та забезпечте належне укріплення, якщо міцність недостатня.

• У конструкції кронштейна передбачено 16 отворів для монтажу. Якщо стіна дерев’яна і належну міцність кріплення не можна забезпечити за допомогою 6 точок з’єднання, використовуйте будь-яку необхідну кількість додаткових отворів для монтажу. Однак при цьому слід бути обережним, оскільки деякі матеріали можуть дати тріщину, якщо гвинти будуть розміщені надто близько один до одного.
• Для отримання інформації про детальні розміри для кріплення плазмового телевізора див. Креслення зовнішніх розмірів (стор. 51-55).
• Настінний кронштейн призначений виключно для монтажу плазмового телевізора.

Переконайтеся, що гвинти надійно закріплені. Отвори для кріплення до стіни у 6 місцях

2. Кріплення настінного кронштейна до стіни.

(1) Виконуйте монтаж таким чином, щоб стрілки на кронштейні були направлені вгору. (2) У першу чергу закріпіть центральний гвинт угорі панелі (А). (3) За допомогою рівня скоригуйте будь-які нахили кронштейна і закріпіть гвинти у рештi п’яти місцях.Примітки

Якщо стіна бетонна і гвинти та гайки вмонтовуються наперед, визначайте розміщення отворів, безпосередньо приміряючи настінний кронштейн, або ж виконайте розрахунки відповідно до креслення з розмірами, а потім вкрутіть гвинти або гайки із номінальним діаметром 6 мм. Вставляючи гвинти, розмістіть їх таким чином, щоб вони виступали зі стіни на 10-15 мм.

Використовуйте наявні у продажу гвинти із номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн.

Слід завжди фіксувати кронштейн гвинтами у більше, ніж 6 місцях.

3. Регулювання кута нахилу настінного кронштейна.

Кут нахилу настінного кронштейна може регулюватись у п’яти положеннях - від позиції “без нахилу” до “під кутом 20°” - з інтервалом у 5°. Під час складання на заводі кронштейн встановлюється у положення 5°. Щоб змінити кут нахилу, слід змінити позицію кріплення планки.

• Для положення “без нахилу” планка не застосовується. Зберігайте планку та з’єднувальні гвинти у надійному місці, оскільки вони знадобляться у разі встановлення дисплея у нахиленому положенні. Болт має бути надійно закручений із контролем відповідно до зазначеного нижче обертального моменту. (11 - 13 N•m)Під кутом 5°Планка ПланкаПід кутом 15°Без нахилуПоверхня стіниПоверхня стіниПоверхня стіни Положення отворів для регулювання кута нахилу Кут 5°Кут 10°Кут 15°Кут 20°Без нахилу

4. Підготовка плазмового телевізора.

(1) Покладіть плазмовий телевізор лицьовою стороною донизу на чисту ковдру чи іншу м’яку тканину і виконайте подану нижче послідовність дій. (2) Зніміть на пристрої кришку клемної коробки (якщо така є). (3) За допомогою викрутки із пласкою головкою вийміть чотири заглушки із задньої панелі плазмового телевізора.

• Зняту кришку клемної коробки та заглушки слід зберігати у надійному місці. (Вони знову знадобляться у разі подальшого використання підставки спеціального призначення чи автономної підставки.) Кришка клемної коробки

Викрутка із пласкою головкою

(4) За допомогою торцевого ключа ㇜ , що додається, закрутіть гвинти із заглибленням ㇞ або ㇟ , увігнуті зубчаті шайби ㇛ та ізоляційні прокладки ㇚ (4 набори), що також входять у комплект, в отвори, із яких було знято заглушки. (Див. малюнок справа.) Детальнішу інформацію про гвинти з шестикутною пласкою потаємною головкою ㇞ або ㇟ див. на сторінці 51-55. Болт має бути надійно закручений із контролем відповідно до зазначеного нижче обертального моменту. (3 - 4 N•m)

5. Встановлення плазмового

телевізора на настінний кронштейн і підключення електричних шнурів.

Червоний гвинт для відкривання/закривання

Нижній отвір Нижня ізоляційна

Поверхня стіниПоверхня стіни (1) Відкрутіть червоні гвинти для відкривання/закривання кріплення (по одному зліва і справа) ㊍ . (2) Прикріпіть ізоляційні прокладки плазмового телевізора на пази на кронштейні і залиште пристрій у такому положенні. (3) Нахиліть корпус телевізора вперед, як показано на малюнку справа, і під’єднайте шнури. (4) Після підключення шнурів злегка підніміть плазмовий телевізор і вставте ізоляційні прокладки на нижній частині задньої панелі в отвори на нижній частині кронштейна. (5) Опустіть плазмовий телевізор у нижнє положення. Застереження

Якщо плазмовий телевізор підняти надто високо, існує ризик того, що він може відчепитися від верхньої частини кронштейна.

Закріплення плазмового телевізора. Поверхня стіни

Червоний гвинт для відкривання/ закривання кріплення Настінний кронштейн Місце для встановлення гвинта кріплення Гвинт для кріплення плазмового телевізора (1) Закрутіть гвинти для кріплення, що входять у комплект, у зазначені отвори з обох боків кронштейна (зліва і справа). (2) Надійно зафіксуйте червоні гвинти для відкривання/ закривання кріплення (по одному зліва і справа) ㊍ у зазначені отвори з обох боків кронштейна. Болт має бути надійно закручений із контролем відповідно до зазначеного нижче обертального моменту. (1.2 - 1.5 N•m)

• Обов’язково вмонтуйте гвинти зліва для вертикальної підтримки телевізора і справа для запобігання його падінню з кронштейна.

7. Демонтаж плазмового телевізора.

Гвинт для кріплення плазмового телевізора

Поверхня стіниПоверхня стіни (1) Викрутіть гвинти для кріплення пристрою, припасовані з обох боків кронштейна (по одному зліва і справа). (2) Піднімаючи нижню частину дисплея, потягніть її до себе. (3) Після того, як нижні ізоляційні прокладки буде вивільнено, продовжуйте піднімати дисплей догори. TY-WK42PR4WTQZH993-34048.indb41TY-WK42PR4WTQZH993-34048.indb41 2008/04/0711:56:462008/04/0711:56:4642

Väggupphängningshållare (vinklingsbar typ) Detaljskiss över yttermått Vægophæng (justerbar vinkeltype) Tegning af udvendige mål Кронштейн для крепления на стену (Модель с регулируемым углом) Схема с внешними размерами Настінний кронштейн (для монтажу із можливістю регулювання кута нахилу) Креслення зовнішніх розмірів םࣅ໮ଙ৩ ĩ

(Enhet: mm) (Enhed: mm) (Единицы: мм) (Одиниці виміру: мм)

■ Yttermåttstabell Oversigt over udvendige mål Таблица внешних размеров Таблиця зовнішніх розмірів

Väggupphängningshållare (vinklingsbar typ) Detaljskiss över yttermått Vægophæng (justerbar vinkeltype) Tegning af udvendige mål Кронштейн для крепления на стену (Модель с регулируемым углом) Схема с внешними размерами Настінний кронштейн (для монтажу із можливістю регулювання кута нахилу) Креслення зовнішніх розмірів םࣅ໮ଙ৩ ĩ

(Enhet: mm) (Enhed: mm) (Единицы: мм) (Одиниці виміру: мм)

■ Yttermåttstabell Oversigt over udvendige mål Таблица внешних размеров Таблиця зовнішніх розмірів

(Enhet: mm) (Enhed: mm) (Единицы: мм) (Одиниці виміру: мм)

■ Yttermåttstabell Oversigt over udvendige mål Таблица внешних размеров Таблиця зовнішніх розмірів
