Type de produit	Support mural pour téléviseur plasma
Marque	Panasonic
Modèle	TYWK42PR4
Poids de l'applique	Environ 10 kg
Angle d'inclinaison réglable	De 0 degré à 20 degrés par pas de 5 degrés
Nombre de vis de fixation fournies	6 vis (M5x35, M8x60, M8x32) et clé six pans
Entretoises isolantes fournies	4
Rondelles éventails fournies	4
Compatibilité	Téléviseurs plasma Panasonic (vérifier poids maxi dans la notice du téléviseur)
Matériau recommandé pour le mur	Bois, structure acier, béton (vis diamètre 6 mm)
Nombre de points de fixation	6 obligatoires (16 trous possibles)
Couple de serrage pour les boulons	11-13 N·m
Couple de serrage pour les vis six pans	3-4 N·m
Couple de serrage pour les vis de fixation	1,2-1,5 N·m
Entretien et nettoyage	Chiffon doux sec ; éviter solvants, diluants, cire
Précautions de sécurité	Installation par professionnel, ne pas obstruer les ouies d'aération, espace libre de 10 cm autour

FOIRE AUX QUESTIONS - TYWK42PR4 PANASONIC

Quel est le poids maximum supporté par ce support mural ?

Le poids du téléviseur à plasma doit être vérifié dans le mode d'emploi du téléviseur. Le support lui-même pèse environ 10 kg. Il est conçu pour supporter des téléviseurs plasma Panasonic compatibles.

Comment régler l'angle d'inclinaison du support ?

L'angle peut être réglé entre 0 degré et 20 degrés par pas de 5 degrés en déplaçant la position d'attache de la sangle. La sangle n'est pas nécessaire pour la position sans inclinaison.

Puis-je installer ce support moi-même ?

Non, l'installation doit être effectuée par un technicien qualifié. Une installation incorrecte peut entraîner la chute du téléviseur et des blessures graves.

Quelles vis utiliser pour fixer le support au mur ?

Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du mur (bois, structure acier, béton). Les vis doivent dépasser du mur de 10 à 15 mm.

Combien de vis de fixation sont nécessaires ?

Au moins 6 vis de fixation sont obligatoires pour fixer solidement l'applique au mur (les 6 points définis sur le schéma dimensionnel). Jusqu'à 16 trous sont disponibles si besoin.

Comment nettoyer le support mural ?

Nettoyez avec un chiffon doux et sec (coton ou flanelle). En cas de saleté tenace, utilisez un chiffon imprégné d'une solution légère de détergent neutre, puis essuyez avec un chiffon sec. Évitez solvants, diluants ou cire ménagère.

Quel espace autour du téléviseur est recommandé ?

Prévoyez un espace d'au moins 10 cm en haut et sur les côtés, et 10 cm en dessous. Ne pas obstruer les ouies d'aération.

Le support est-il compatible avec tous les téléviseurs Panasonic ?

Le support est conçu pour les téléviseurs plasma Panasonic. Consultez les dimensions et le poids maximal supporté dans la notice de votre téléviseur.

Que faire en cas de perte des vis fournies ?

Utilisez des vis du commerce de mêmes dimensions (M5x35, M8x60, M8x32) et respectez les couples de serrage indiqués (11-13 N·m pour les boulons, 3-4 N·m pour les vis six pans, 1,2-1,5 N·m pour les vis de fixation).

Comment déposer le téléviseur du support ?

Retirez les vis rouges du dispositif d'ouverture et de fermeture de chaque côté, puis soulevez légèrement le téléviseur par le bas tout en le tirant vers vous. Lorsque les entretoises sont libérées, soulevez davantage pour décrocher.

MODE D'EMPLOI TYWK42PR4 PANASONIC

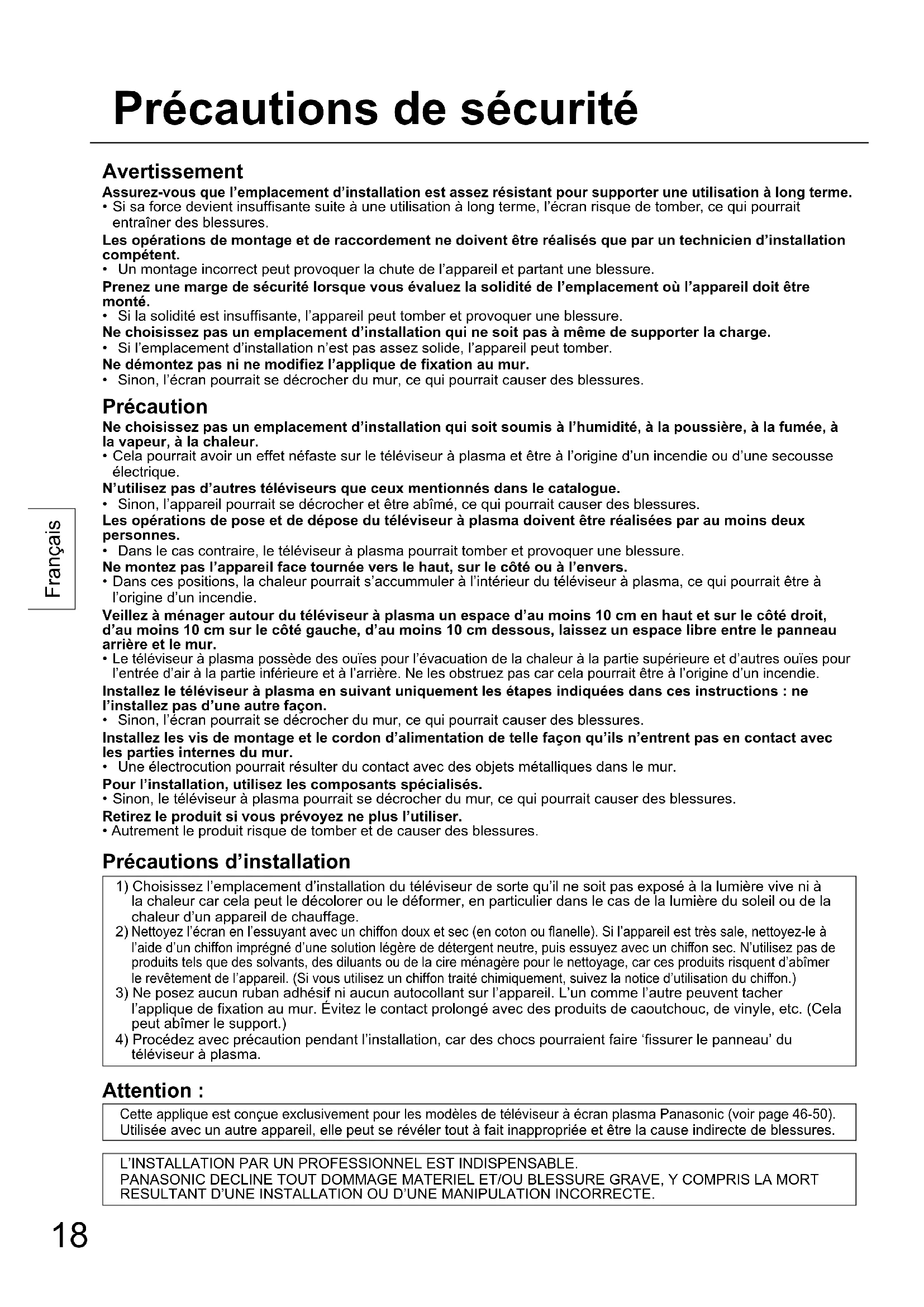

Précautions de sécurité

Avertissement

Assurez-vous que l'emplacement d'installation est assez résistant pour supporter une utilisation à long terme.

• Si sa force devient insuffisante suite à une utilisation à long terme, l'écran risque de tomber, ce qui pourrait entraîner des blessures.

Les opérations de montage et de raccordement ne doivent être réalisées que par un technicien d'installation compétent.

• Un montage incorrect peut provoquer la chute de l'appareil et par conséquent une blessure.

Prévoyez une marge de sécurité lorsque vous évaluez la solidité de l'emplacement où l'appareil doit être monté.

• Si la solidité est insuffisante, l'appareil peut tomber et provoquer une blessure.

Ne choisissez pas un emplacement d'installation qui ne soit pas à même de supporter la charge.

• Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber.

Ne démontez pas ni ne modifiez l'applique de fixation au mur.

• Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Précaution

Ne choisissez pas un emplacement d'installation qui soit soumis à l'humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

• Cela pourrait avoir un effet néfaste sur le téléviseur à plasma et être à l'origine d'un incendie ou d'une secousse électrique.

N'utilisez pas d'autres téléviseurs que ceux mentionnés dans le catalogue.

• Sinon, l'appareil pourrait se décrocher et être abîmé, ce qui pourrait causer des blessures.

Les opérations de pose et de dépose du téléviseur à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, le téléviseur à plasma pourrait tomber et provoquer une blessure.

Ne montez pas l'appareil face tournée vers le haut, sur le côté ou à l'envers.

• Dans ces positions, la chaleur pourrait s'accumuler à l'intérieur du téléviseur à plasma, ce qui pourrait être à l'origine d'un incendie.

Veillez à ménager autour du téléviseur à plasma un espace d'au moins 10 cm en haut et sur le côté droit, d'au moins 10 cm sur le côté gauche, d'au moins 10 cm dessous, et laissez un espace libre entre le panneau arrière et le mur.

Le téléviseur à plasma possède des ouïes pour l'évacuation de la chaleur à la partie supérieure et d'autres ouïes pour l'entrée d'air à la partie inférieure et à l'arrière. Ne les obstruez pas car cela pourrait être à l'origine d'un incendie.

Installez le téléviseur à plasma en suivant uniquement les étapes indiquées dans ces instructions : ne l'installez pas d'une autre façon.

• Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Installez les vis de montage et le cordon d'alimentation de telle façon qu'ils n'entrent pas en contact avec les parties internes du mur.

• Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur.

Pour l'installation, utilisez les composants spécialisés.

• Sinon, le téléviseur à plasma pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Retirez le produit si vous prévoyez de ne plus l'utiliser.

• Autrement, le produit risque de tomber et de causer des blessures.

Précautions d'installation

1) Choisissez l'emplacement d'installation du téléviseur de sorte qu'il ne soit pas exposé à la lumière vive ni à la chaleur, car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un appareil de chauffage. 2) Nettoyez l'écran en l'essuyant avec un chiffon doux et sec (en coton ou flanelle). Si l'appareil est très sale, nettoyez-le à l'aide d'un chiffon imprégné d'une solution légère de détergent neutre, puis essuyez avec un chiffon sec. N'utilisez pas de produits tels que des solvants, des diluants ou de la cire ménagère pour le nettoyage, car ces produits risquent d'abîmer le revêtement de l'appareil. (Si vous utilisez un chiffon traité chimiquement, suivez la notice d'utilisation du chiffon.) 3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher l'applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.) 4) Procédez avec précaution pendant l'installation, car des chocs pourraient faire fissurer le panneau du téléviseur à plasma.

Attention :

Cet appareil est conçu pour être utilisé avec un téléviseur à plasma spécifique. S'il est utilisé avec un autre appareil, il peut se révéler tout à fait inapproprié et être la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DÉCLINE TOUT DOMMAGE MATÉRIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT, RÉSULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

TY-WK42PR4W Applique de fixation au mur (Type à angle réglable)

A Applique de fixation au mur (1) D Clé six pans (outil fourni) (1)		E Vis de fixation (2) M5x35
B Entretoises isolantes (4)	C Rondelles évventails (4)	F Vis six pans creux (4) M8x60
		G Vis six pans creux (4) M8x32

Précautions relatives à l'applique de fixation au mur

Les travaux d'installation et de retrait doivent être effectués par un technicien qualifié. Si l'appareil est installé ou retiré de manière incorrecte, l'écran risque de tomber et de causer des blessures. L'applique de fixation au mur a été conçue pour maintenir un téléviseur à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu'un mur vertical. Pour que le téléviseur à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.

• Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie
• Emplacement exposé aux vibrations et aux chocs
• Emplacement proche d'un câble haute tension ou d'une alimentation dynamique
• À proximité de sources de magnétisme, de chaleur, de vapeur d'eau ou de suie
• Emplacement exposé au souffle d'air d'un appareil de chauffage, là où des gouttes de condensation d'un climatiseur ou autre appareil peuvent se former

♠ Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement. ♠ Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériel (bois, structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l'applique. ♠ Pour alimenter le téléviseur, choisissez une prise secteur qui soit aisément accessible. Veillez à ce que l'air puisse circuler librement de manière que la température de l'appareil en fonctionnement ne dépasse pas 40 °C. Dans le cas contraire, l'augmentation de température pourrait provoquer une anomalie de fonctionnement. ♠ Étendez une couverture ou un chiffon moelleux sur le sol de sorte que le téléviseur à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d'installation. ♠ Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer. ♠ Soyez attentif à votre sécurité lorsque vous procédez au montage et à l'installation ou lorsque vous vous déplacez au cours de la tâche. ♠ Ne pas installer le téléviseur à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d'être déformé ou endommagé par la chaleur intense.

1. Assurez-vous de la solidité de l'emplacement de montage

(1) Le poids de l'applique de fixation au mur est de 10 kg environ. Pour le poids du téléviseur à plasma sur l'applique de fixation au mur, veuillez consulter le mode d'emploi du téléviseur à plasma. (2) Contrôlez la solidité du mur aux 6 points de fixation tels qu'ils sont définis sur le schéma dimensionnel de l'applique de fixation au mur (ci-contre à droite); renforcez ces points si la solidité est insuffisante.

Remarques

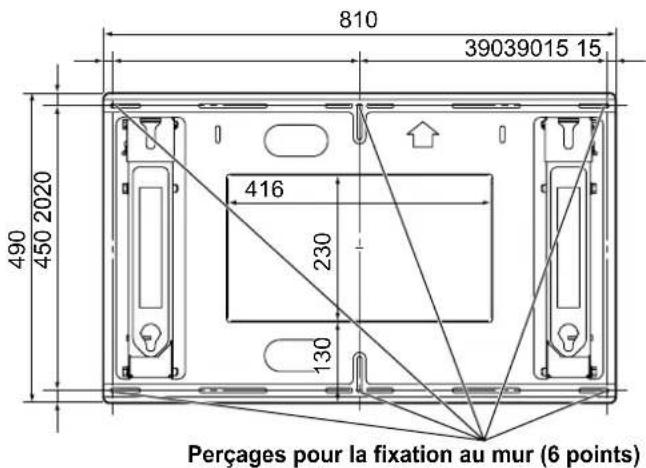

• L'applique de fixation au mur porte 16 perçages. Si le mur est en bois et si les 6 points de fixation figurant à droite ne sont pas suffisants pour apporter la solidité requise, vous pouvez placer autant de vis que nécessaire dans les autres perçages. Toutefois, veillez à ce que le bois ne se fende pas, ce qui peut arriver si les vis sont trop proches les unes des autres.
• Pour connaître le détail des dimensions en vue de fixer le téléviseur à plasma, reportez-vous au plan des dimensions extérieures (pages 46-50).
• Veillez à ne pas fixer ou placer sur l'applique autre chose que le téléviseur à plasma.

Unité : mm * N'oubliez pas de poser les vis et de les serrer soigneusement.

2. Montez l'applique de fixation au mur

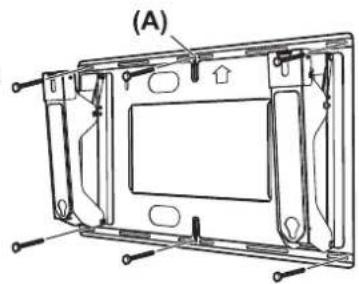

(1) Présentez l'applique de telle sorte que les flèches qu'elle porte pointent vers le haut. (2) Serrez d'abord la vis (A) du perçage central supérieur. (3) Au moyen d'un niveau à bulle, corrigez éventuellement l'horizontalité de l'applique puis posez et vissez les vis des 5 autres perçages.

Remarques

• Si le mur est constitué d'un matériau tel que le béton dans lequel on souhaite implanter des vis ou des écrous au préalable, déterminez la position des trous en représentant l'applique contre le mur ou calculez ces positions à partir du dessin côté, puis implantez des vis ou des écrous d'un diamètre nominal de 6 mm. Implantez les vis de telle sorte qu'elles dépassent du mur de 10 à 15 mm.
• Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériau constituant le mur sur lequel doit être montée l'applique.
• Veillez à toujours fixer fermement l'applique avec plus de 6 vis.

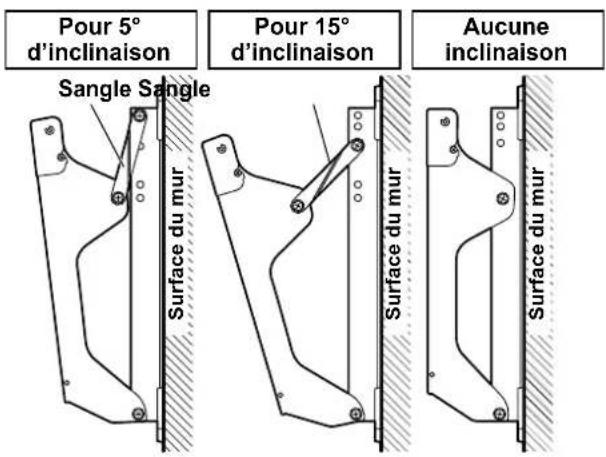

3. Réglage de l'angle de l'applique de fixation au mur

L'angle de l'applique de fixation au mur peut être réglé entre "aucune inclinaison" et 20° d'inclinaison par pas de 5°. Avant de quitter l'usine, l'inclinaison de l'applique de fixation au mur est réglée sur 5°. Pour modifier cet angle, déplacez la position d'attache de la sangle.

Remarque

• La sangle n'est pas nécessaire pour la position 'sans inclinaison'. Rangez la sangle et les vis de fixation en lieu sûr (ces éléments seront nécessaires pour incliner l'applique ultérieurement). Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré. (11 - 13 N·m)

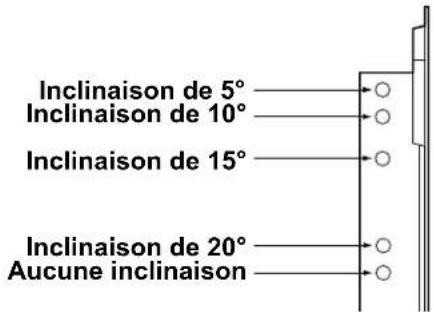

Position des perçages de réglage d'angle

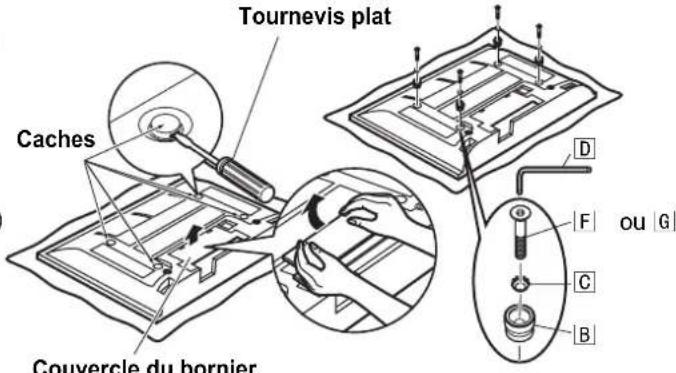

4. Posez les entretoises isolantes sur le téléviseur à plasma

(1) Placez la face du téléviseur à plasma sur une couverture ou un linge propre puis effectuez les opérations qui suivent. (2) Retirez le couvercle du bornier (s'il est en place) du téléviseur à plasma. (3) Au moyen d'un tournevis à panne plate, retirez les quatre caches posés sur le téléviseur à plasma.

Remarque

• Conservez soigneusement le couvercle et les caches dans un lieu sûr. (Vous en aurez besoin plus tard si vous décidez d'utiliser le support spécial ou le support pour appareil seul.) (4) Au moyen de la clé six pans fournie, posez les vis à six pans creux | ou |, les rondelles éventails | et les entretoises isolantes (4 eux) dans les perçages où se trouvaient les caches. (Reportez-vous à l'illustration ci-contre.) Reportez-vous aux pages 46-50 pour plus d'informations sur la sélection des vis à tête fraisée plate à six pans ou |.

Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré.

(3-4 N·m)

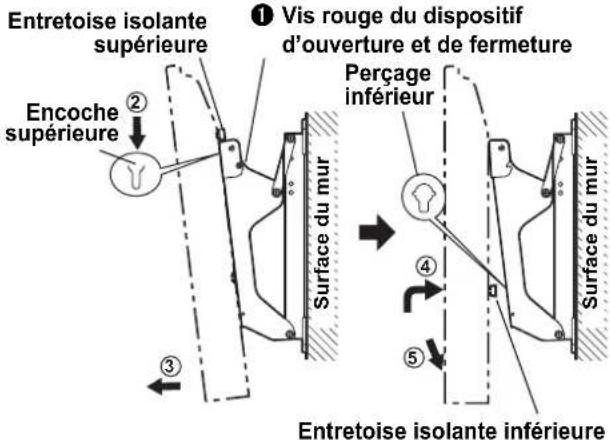

5. Montage du téléviseur à plasma sur l'applique de fixation au mur et raccordement du câblage

(1) Retirez les vis rouges du dispositif d'ouverture et de fermeture (une sur le côté gauche et une autre sur le côté droit) ①. (2) Accrochez les entretoises isolantes à la partie supérieure du téléviseur à plasma, dans les encoches de l'attache, et laissez pendre le téléviseur soutenu par l'attache. (3) Tirez le corps du téléviseur à plasma vers vous, comme le montre l'illustration de droite, puis raccordez le câblage. (4) Lorsque le câblage est raccordé, soulevez légèrement le téléviseur à plasma et introduisez les entretoises isolantes à la partie inférieure dans les perçages de la base de l'applique de fixation au mur. (5) Abaissez le téléviseur à plasma pour qu'il se mette en place.

Précaution

Si vous soulevez trop le téléviseur à plasma, il peut se détacher de la partie supérieure de l'applique de fixation au mur.

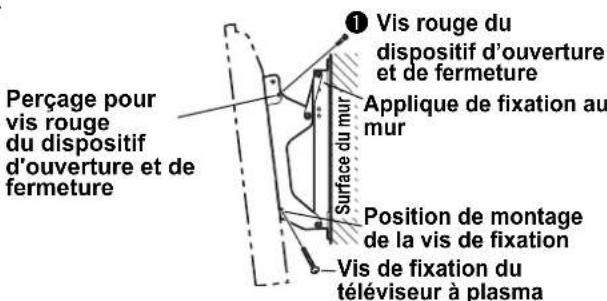

6. Fixation du téléviseur à plasma

(1) Posez les vis de fixation fournies dans les perçages indiqués, sur les côtés de l'applique de fixation au mur (à gauche et à droite). (2) Posez soigneusement les vis rouges du dispositif d'ouverture et de fermeture (une sur le côté gauche et une autre sur le côté droit) ① dans les perçages latéraux indiqués de l'applique de fixation au mur.

Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré.

(1,2-1,5 N·m)

Remarque

• N'omettez pas de poser les vis rouges du dispositif d'ouverture et de fermeture de manière que le téléviseur à plasma ne puisse pas se détacher de l'applique de fixation au mur.

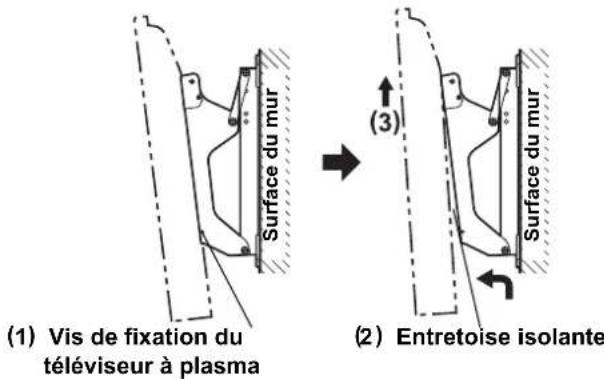

7. Dépose du téléviseur à plasma

(1) Retirez les vis du dispositif (une à gauche et une à droite) qui sont posées de chaque côté de l'applique de fixation au mur. (2) Tout en soulevant le téléviseur à plasma à sa partie inférieure, tirez-le à vous. (3) Lorsque les entretoises isolantes sont libérées, soulevez un peu plus le téléviseur.
