TYWK42PR4 - Televisie PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandsteun voor plasma-tv
Merk	Panasonic
Model	TYWK42PR4
Gewicht van de steun	Ongeveer 10 kg
Verstelbare kantelhoek	Van 0 tot 20 graden in stappen van 5 graden
Aantal meegeleverde bevestigingsschroeven	6 schroeven (M5x35, M8x60, M8x32) en inbussleutel
Meegeleverde isolerende afstandhouders	4
Meegeleverde vleugelringen	4
Compatibiliteit	Panasonic plasma-tv's (controleer maximaal gewicht in de handleiding van de tv)
Aanbevolen wandmateriaal	Hout, staalconstructie, beton (schroeven diameter 6 mm)
Aantal bevestigingspunten	6 verplicht (16 gaten mogelijk)
Aanhaalmoment voor bouten	11-13 N·m
Aanhaalmoment voor inbusschroeven	3-4 N·m
Aanhaalmoment voor bevestigingsschroeven	1,2-1,5 N·m
Onderhoud en reiniging	Zachte droge doek; vermijd oplosmiddelen, verdunners, was
Veiligheidsvoorschriften	Installatie door een professional, ventilatieopeningen niet blokkeren, vrije ruimte van 10 cm rondom

Veelgestelde vragen - TYWK42PR4 PANASONIC

Wat is het maximale gewicht dat deze wandsteun kan dragen?

Het gewicht van de plasma-tv moet worden gecontroleerd in de handleiding van de tv. De steun zelf weegt ongeveer 10 kg. Hij is ontworpen om compatibele Panasonic plasma-tv's te dragen.

Hoe stel ik de kantelhoek van de steun in?

De hoek kan worden ingesteld tussen 0 en 20 graden in stappen van 5 graden door de bevestigingspositie van de riem te verplaatsen. Voor de positie zonder kanteling is de riem niet nodig.

Kan ik deze steun zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerde technicus. Onjuiste installatie kan leiden tot het vallen van de tv en ernstig letsel.

Welke schroeven gebruik ik om de steun aan de muur te bevestigen?

Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, geschikt voor de muur (hout, staalconstructie, beton). De schroeven moeten 10 tot 15 mm uit de muur steken.

Hoeveel bevestigingsschroeven zijn er nodig?

Minstens 6 bevestigingsschroeven zijn verplicht om de steun stevig aan de muur te bevestigen (de 6 punten aangegeven op de maatschets). Indien nodig zijn er tot 16 gaten beschikbaar.

Hoe reinig ik de wandsteun?

Reinig met een zachte, droge doek (katoen of flanel). Bij hardnekkig vuil, gebruik een doek bevochtigd met een milde oplossing van neutraal reinigingsmiddel, daarna afnemen met een droge doek. Vermijd oplosmiddelen, verdunners of huishoudwas.

Welke ruimte rond de tv wordt aanbevolen?

Houd minimaal 10 cm aan de bovenkant en zijkanten aan, en 10 cm eronder. Blokkeer de ventilatieopeningen niet.

Is de steun compatibel met alle Panasonic tv's?

De steun is ontworpen voor Panasonic plasma-tv's. Raadpleeg de afmetingen en het maximale gewicht in de handleiding van uw tv.

Wat te doen bij verlies van de meegeleverde schroeven?

Gebruik in de handel verkrijgbare schroeven met dezelfde afmetingen (M5x35, M8x60, M8x32) en houd u aan de aangegeven aanhaalmomenten (11-13 N·m voor bouten, 3-4 N·m voor inbusschroeven, 1,2-1,5 N·m voor bevestigingsschroeven).

Hoe verwijder ik de tv van de steun?

Verwijder de rode schroeven van het openings- en sluitingsmechanisme aan elke kant, til vervolgens de tv voorzichtig aan de onderkant op terwijl u hem naar u toe trekt. Wanneer de afstandhouders zijn losgemaakt, til hem dan verder op om los te haken.

GEBRUIKSAANWIJZING TYWK42PR4 PANASONIC

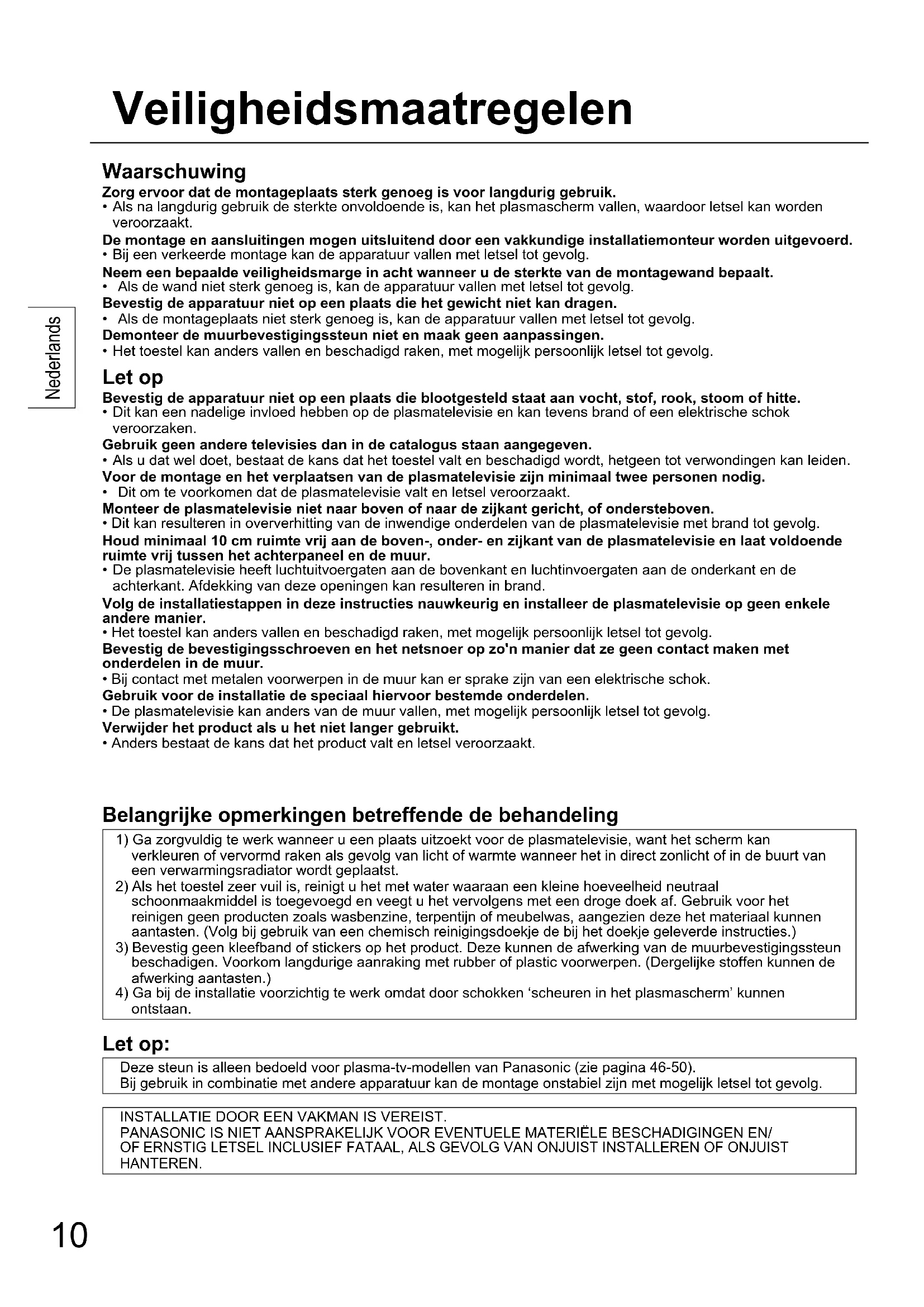

Veiligheidsmaatregelen

Waarschuwing

Zorg ervoor dat de montageplaat sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt.

De montage en aansluitingen mogen uitsluitend door een vakkundige installateur worden uitgevoerd.

Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.

Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

• Als de montageplaat niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Let op

Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

• Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken.

Gebruik geen andere televisies dan in de catalogus staan aangegeven.

• Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd raakt, hetgeen tot verwondingen kan leiden.

Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

• Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.

Monteer de plasmatelevisie niet boven, of aan de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.

Houd minimaal 10 cm ruimte vrij aan de boven-, onder- en zijkant van de plasmatelevisie en laat voldoende ruimte vrij tussen het achterpaneel en de muur.

• De plasmatelevisie heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan de onderkant en de zijkant. Afdekking van deze openingen kan resulteren in brand.

Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Bevestig de bevestigingsschroeven en het netsnoer op zo'n manier dat ze geen contact maken met onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg.

Verwijder het product als u het niet langer gebruikt.

• Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst. 2) Als het toestel zeer vuil is, reinigt u het met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd en veegt u het vervolgens met een droge doek af. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.) 3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.) 4) Ga bij de installatie voorzichtig te werk, want door schokken kunnen scheuren in het plasmascherm ontstaan.

Let op:

Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 46-50). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel worden met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

TY-WK42PR4W Muurbevestigingssteun (met verstelbare montagehoek)

A Muurbevestigingssteun (1) D		Inbussleutel (bijgeleverd gereedschap)(1)
		E Bevestigungsschroeven (2) M5x35
B Isolatiebussen (4)	C Getande veerklemen (4)	F Inbusschroeven (4) M8x60
		G Inbusschroeven (4) M8x32

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

♣ De installatie- en verwijderingswerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden. Als de bevestigingssteun niet correct wordt geïnstalleerd of verwijderd, bestaat de kans dat het plasmascherm valt en letsel veroorzaakt. ♣ De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen.

♣ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders.
• Op plaatsen waar de apparatuur wordt blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen die magnetische straling, hitte, waterdamp of roet afgeven. Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.
• Plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen.

♠ Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.

♠ Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert. ♠ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie. ♠ Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan 40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. ♠ Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens het monteren en opstellen. ♠ Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid. ♣ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden. ♣ Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken.

1. Controleer of de montageplaats sterk genoeg is.

(1) Het gewicht van de muurbevestigingssteun is ongeveer 10 kg. Zie voor het gewicht van de plasmatelevisie die aan de muurbevestigingssteun worden gemonteerd, de handleiding voor de plasmatelevisie. (2) Controleer de sterkte van de muur op de bevestigingsplaatsen aangegeven in de afbeelding van de muurbevestigingssteun (rechts hiernaast) en zorg indien nodig voor extra versterking als de muur het gewicht niet kan dragen.

Opmerkingen

• Er zijn 16 gaten in de muurbevestigingssteun. Als de wand van hout is en voldoende versterking niet mogelijk is op de plaatsen aangegeven in de afbeelding rechts hiernaast, kunt u de reservegaten gebruiken. Houd er rekening mee dat bij sommige wanden barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht. Zie de tekening met de buitenafmetingen (pagina 46-50) voor de gedetailleerde maten voor het bevestigen van de plasmatelevisie.
• Bevestig of plaats niets anders dan het plasma-tv-toestel op de bevestigingssteun.

Eenheid: mm * Breng hier schroeven aan en draai deze stevig vast.

2. Bevestig de muurbevestigingssteun aan de muur.

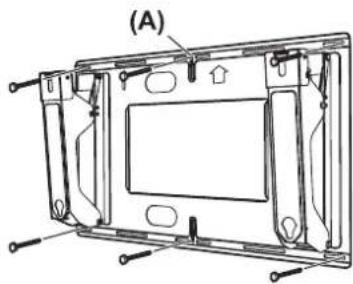

(1) Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun hierboven wijzen. (2) Maak eerst de schroef in het middelste gat (A) aan de bovenkant vast. (3) Gebruik een waterpas om de steun precies recht te hangen en maak daarna de schroeven op de vijf resterende plaatsen vast.

Opmerkingen

• Als de wand van materiaal zoals beton is, en bouten en moeren van tevoren in de muur moeten worden vastgezet, kunt u de plaats van de gaten bepalen door middel van de muurbevestigingssteun zelf, of u kunt de plaats van de gaten berekenen uitgaande van de tekening van de afmetingen en vervolgens de bouten of moeren met een nominale diameter van 6 mm in de wand vastzetten. Zet bouten zo in de wand vast dat zij 10 tot 15 mm uitsteken.
• Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal waarop u de beugel monteert.
• Schroef de steun altijd stevig vast op meer dan 6 plaatsen.

3. Bepaal de montagehoek van de muurbevestigingssteun.

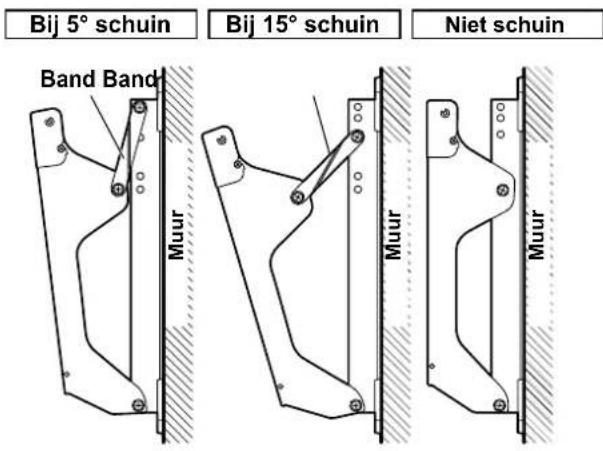

De montagehoek van de muurbevestigingssteun kan worden ingesteld tussen "niet schuin" en "20° schuin" in 5 stappen van telkens 5°. Bij het verlaten van de fabriek is de steun ingesteld op 5°. Om de hoek te veranderen, verandert u de bevestigingspositie van de band.

Opmerking

• De band is niet nodig voor de 'niet-schuine' stand. Bewaar de band en de bevestigingsschroeven op een veilige plaats (omdat u ze nog nodig zult hebben voor de schuine standen). Schroef de bout goed vast (volgens onderstaande schroefkracht). (11 - 13 N·m)

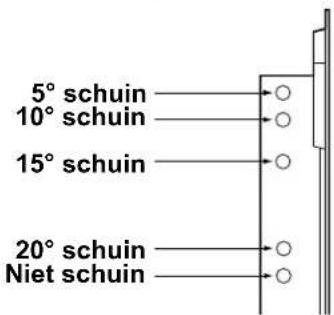

Gaten voor de afstelling van de montagehoek

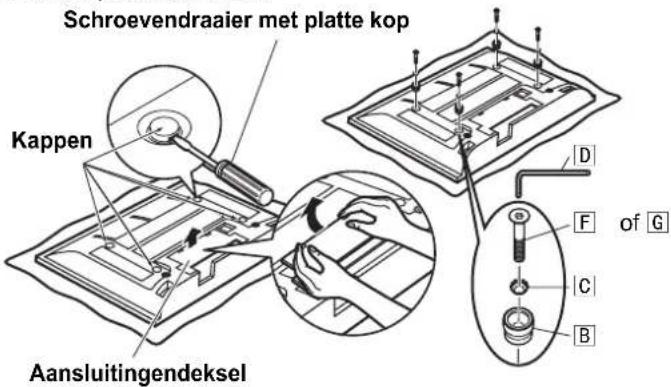

4. Bevestig de isolatiebussen aan de plasmatelevisie.

(1) Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak en schoon is en volg dan de onderstaande aanwijzingen. (2) Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie. (3) Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.

Opmerking

• Bewaar het verwijderde aansluitingendeksel en de kappen zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale standaard of de niet-geïntegreerde standaard wordt gebruikt.) (4) Monteer de bijgeleverde inbusschroeven [F] of [G], de getande veerklemmen en de isolatiebussen [B] (elk 4 stuks) met de bijgeleverde inbussleutel [D] in de gaten waar de kappen zich verwijderd. (Zie de afbeelding rechts hiernaast.)

Raadpleeg pagina 46-50 voor informatie over de keuze van inbusbouten met plat verzonken kop [F] of [G]

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(3-4 N·m)

5. Monteer de plasmatelevisie aan de muurbevestigingssteun en sluit de bedrading aan.

(1) Verwijder de rode bevestigingsschroeven voor openen/sluiten (1 aan de linker- en de rechterkant) ①. (2) Haak de isolatiebussen aan de bovenkant van de plasmatelevisie over de inkepingen in de steun en hang de plasmatelevisie aan de steun op. (3) Trek de plasmatelevisie naar voren zoals aangegeven in de afbeelding rechts hiernaast en sluit de bedrading aan. (4) Nadat het aansluiten klaar is, tilt u de plasmatelevisie een stukje omhoog en steekt dan de isolatiebussen die links achter zitten in de gaten aan de onderkant van de muurbevestigingssteun. (5) Laat de plasmatelevisie op zijn plaats zakken.

Let op

• Als de plasmatelevisie te hoog wordt opgetild, kan deze loskomen van de bovenkant van de steun.

6. Maak de plasmatelevisie vast.

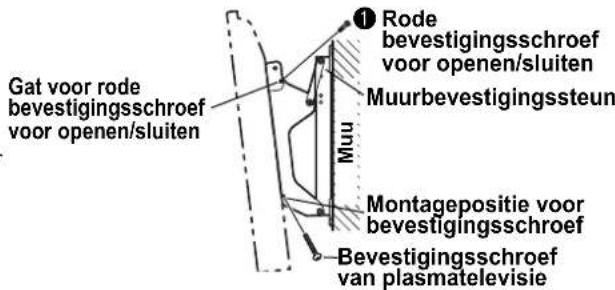

(1) Monteer de bijgeleverde bevestigingsschroeven in de aangegeven gaten aan de zijkant van de muurbevestigingssteun (links en rechts). (2) Breng de rode bevestigingsschroeven voor openen/sluiten (1 voor de linker- en de rechterkant) ① weer stevig in de aangegeven gaten aan de zijkant van de muurbevestigingssteun aan.

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(1.2-1.5 N·m)

Opmerking

• Monteer altijd de bevestigingsschroeven aan de linker- en de rechterkant om te voorkomen dat de plasmatelevisie per ongeluk van de muurbevestigingssteun loskomt.

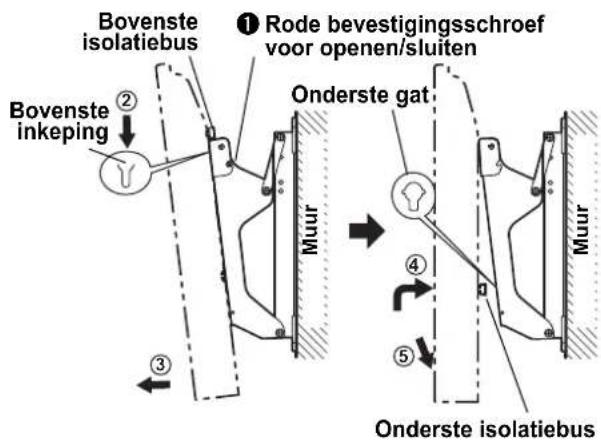

7. Verwijder de plasmatelevisie desgewenst als volgt.

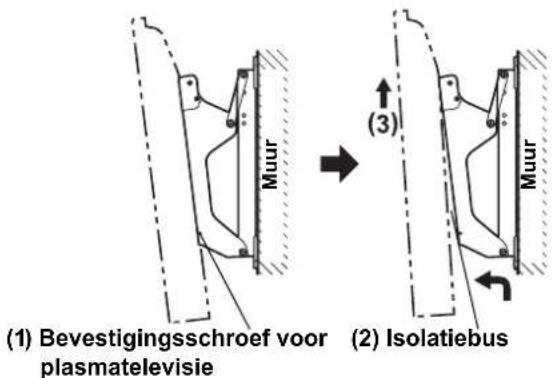

(1) Verwijder de bevestigingsschroeven (1 aan de linker- en de rechterkant) die in de zijkanten van de muurbevestigingssteun zijn aangebracht. (2) Til de onderkant van de plasmatelevisie omhoog en trek het scherm naar u toe. (3) Als de onderste isolatiebussen vrij zijn, tilt u de plasmatelevisie verder omhoog.

Tabel met buitenafmetingen

Tabel met buitenafmetingen

Tabel met buitenafmetingen
