TYWK42PR4 - Tv PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för plasma-TV
Märke	Panasonic
Modell	TYWK42PR4
Vikt på fästet	Cirka 10 kg
Justerbar lutningsvinkel	Från 0 grader till 20 grader i steg om 5 grader
Antal medföljande fästskruvar	6 skruvar (M5x35, M8x60, M8x32) och insexnyckel
Medföljande isolerande distanser	4
Medföljande fläktbrickor	4
Kompatibilitet	Panasonic plasma-TV-apparater (kontrollera maxvikt i TV:ns bruksanvisning)
Rekommenderat väggmaterial	Trä, stålstomme, betong (skruv diameter 6 mm)
Antal fästpunkter	6 obligatoriska (16 hål möjliga)
Åtdragningsmoment för bultar	11-13 N·m
Åtdragningsmoment för insexskruvar	3-4 N·m
Åtdragningsmoment för fästskruvar	1,2-1,5 N·m
Underhåll och rengöring	Mjuk torr trasa; undvik lösningsmedel, thinner, vax
Säkerhetsföreskrifter	Professionell installation, blockera inte ventilationsöppningar, fritt utrymme på 10 cm runt om

Vanliga frågor - TYWK42PR4 PANASONIC

Vilken är maxvikten som detta väggfäste tål?

TV:ns vikt måste kontrolleras i TV:ns bruksanvisning. Själva fästet väger cirka 10 kg. Det är avsett för kompatibla Panasonic plasma-TV-apparater.

Hur justerar man fästets lutningsvinkel?

Vinkeln kan justeras mellan 0 grader och 20 grader i steg om 5 grader genom att flytta bandets fästposition. Bandet behövs inte för position utan lutning.

Kan jag installera detta fäste själv?

Nej, installationen måste utföras av en kvalificerad tekniker. Felaktig installation kan leda till att TV:n faller ner och orsaka allvarliga skador.

Vilka skruvar ska användas för att fästa fästet i väggen?

Använd standard skruvar med nominell diameter 6 mm anpassade till väggens material (trä, stålstomme, betong). Skruvarna måste sticka ut från väggen 10 till 15 mm.

Hur många fästskruvar behövs?

Minst 6 fästskruvar är obligatoriska för att fästa fästet ordentligt i väggen (de 6 punkter som definieras på dimensionsskissen). Upp till 16 hål finns om det behövs.

Hur rengör man väggfästet?

Rengör med en mjuk och torr trasa (bomull eller flanell). Vid envis smuts, använd en trasa fuktad med en mild lösning av neutralt rengöringsmedel, torka sedan med en torr trasa. Undvik lösningsmedel, thinner eller hushållsvax.

Vilket utrymme runt TV:n rekommenderas?

Planera för minst 10 cm utrymme ovanför och på sidorna, och 10 cm nedanför. Blockera inte ventilationsöppningarna.

Är fästet kompatibelt med alla Panasonic TV-apparater?

Fästet är avsett för Panasonic plasma-TV-apparater. Kontrollera dimensionerna och maximal vikt i din TV:s bruksanvisning.

Vad gör man om de medföljande skruvarna förloras?

Använd standard skruvar med samma dimensioner (M5x35, M8x60, M8x32) och följ angivna åtdragningsmoment (11-13 N·m för bultar, 3-4 N·m för insexskruvar, 1,2-1,5 N·m för fästskruvar).

Hur tar man bort TV:n från fästet?

Ta bort de röda skruvarna från öppnings- och stängningsanordningen på varje sida, lyft sedan försiktigt TV:n i botten samtidigt som du drar den mot dig. När distanserna är frigjorda, lyft mer för att haka loss.

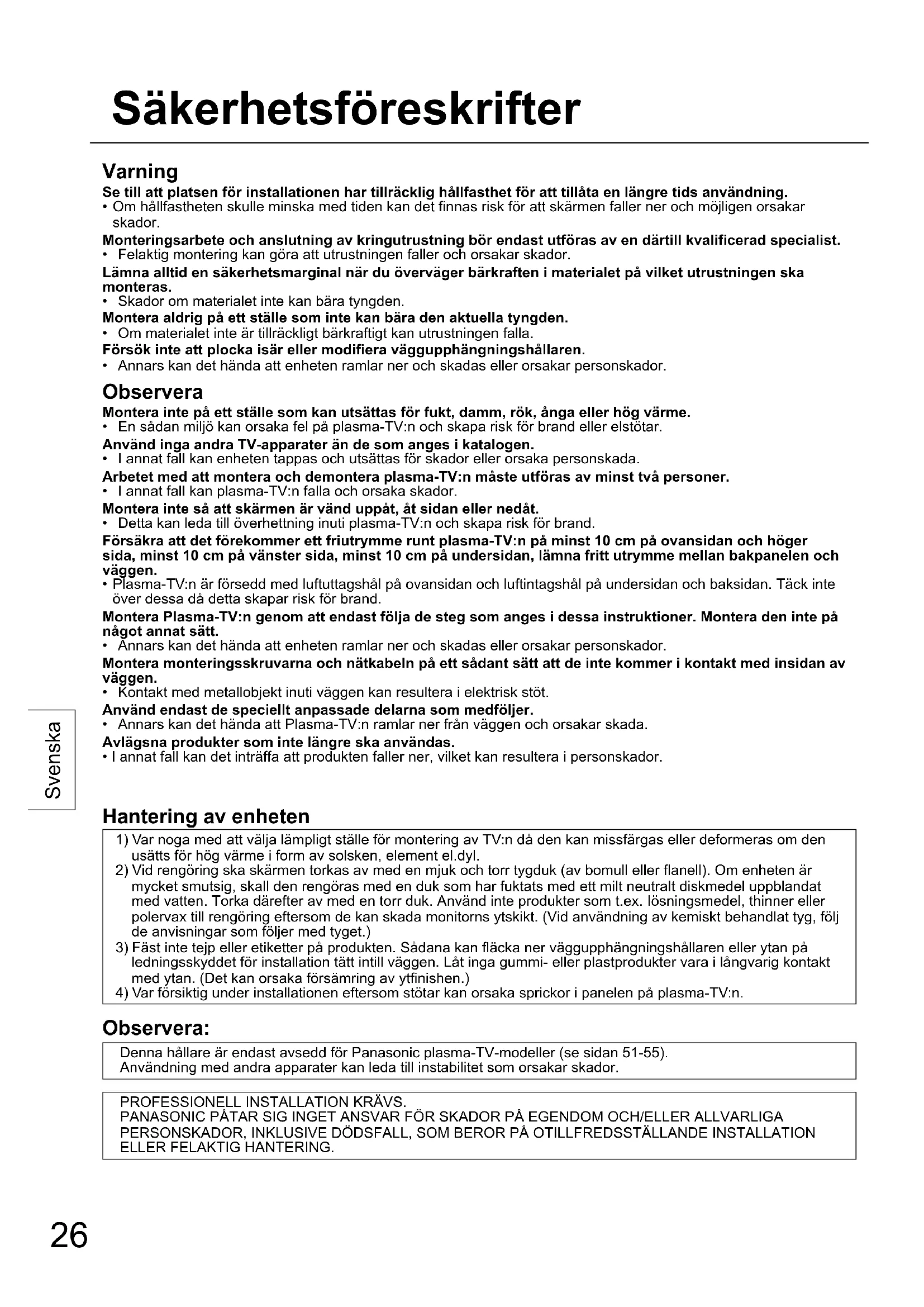

BRUKSANVISNING TYWK42PR4 PANASONIC

Säkerhetsföreskrifter

Varning

Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

• Om hållfastheten skulle minska med tiden kan det finnas risk för att skärmen faller ner och möjligen orsakar skador.

Monteringsarbete och anslutning av kringutrustning bör endast utföras av en därtill kvalificerad specialist.

• Felaktig montering kan göra att utrustningen faller och orsakar skador.

Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

• Skador om materialet inte kan bära tyngden.

Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

• Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla.

Försök inte att plocka isär eller modifiera väggupphängningshållaren.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Observera

Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

• En sådan miljö kan orsaka fel på plasma-TV:n och skapa risk för brand eller elstötar.

Använd inga andra TV-apparater än de som anges i katalogen.

I annat fall kan enheten tappas och utsättas för skador eller orsaka personskada.

Arbetet med att montera och demontera plasma-TV:n måste utföras av minst två personer.

I annat fall kan plasma-TV:n falla och orsaka skador.

Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

• Detta kan leda till överhettning inuti plasma-TV:n och skapa risk för brand.

Försäkra att det förekommer ett fritt utrymme runt plasma-TV:n på minst 10 cm på ovansidan och höger sida, minst 10 cm på vänster sida, minst 10 cm på undersidan, lämna fritt utrymme mellan bakpanelen och väggen.

• Plasma-TV:n är försedd med luftuttagshål på ovansidan och luftintagshål på undersidan och baksidan. Täck inte över dessa då detta skapar risk för brand.

Montera plasma-TV:n genom att endast följa de steg som anges i dessa instruktioner. Montera den inte på något annat sätt.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av väggen.

• Kontakt med metallobjekt inuti väggen kan resultera i elektrisk stöt.

Använd endast de speciellt anpassade delarna som medföljer.

• Annars kan det hända att plasma-TV:n ramlar ner från väggen och orsakar skada.

Avlägsna produkter som inte längre ska användas.

• I annat fall kan det inträffa att produkten faller ner, vilket kan resultera i personskador.

1) Var noga med att välja lämplig plats för montering av TV:n, då den kan missfärgas eller deformeras om den utsätts för hög värme i form av solsken, element eller dylikt. 2) Vid rengöring ska skärmen torkas av med en mjuk och torr trasa (av bomull eller flanell). Om enheten är mycket smutsig, ska den rengöras med en trasa som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr trasa. Använd inte produkter som t.ex. bensen, thinner eller polervax till rengöring, eftersom de kan skada monitorns ytskikt. (Vid användning av kemiskt behandlad trasa, följ de anvisningar som följer med trasan.) 3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggupphängningshållaren eller ytan på ledningsskyddet för installation tätt intill väggen. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.) 4) Var försiktig under installationen, eftersom stötar kan orsaka sprickor i panelen på plasma-TV:n.

Observera:

Denna hållare är endast avsedd för Panasonic plasma-TV-modeller (se sidan 51-55).

Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRAVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

TY-WK42PR4W Väggupphängningshållare (vinklingsbar typ)

A Väggupgangningshällare (1)		D Nyckel für insexhål (medfoljande verktyg) (1)
		E Fästskruvar für encheten (2) M5x35
B Isolermellanlägg (4)	C Kuptandsbrickor (4)	F Försänkta skruvar med invändigt sexkantshål (4) M8x60
		G Försänkta skruvar med invändigt sexkantshål (4) M8x32

Försiktighetsåtgärder vid montering av väggupphängningshållaren

♠ Installation och flyttningsjobb måste utföras av utbildade tekniker. Om enheten installeras eller flyttas på ett felaktigt sätt kan skärmen falla ner, vilket kan resultera i personskador. Väggupphängningshållaren är avsedd för montering av en plasma-TV på en jämn, lodrät vägg. Försök aldrig att montera på andra ytor. ♣ Försäkra att plasma-TV:n fungerar på rätt sätt och ej utsätts för fel genom att undvika följande ställen.

• Nära en sprinkler eller brand/rökdetektor
• Ställen som kan utsättas för stötar och vibrationer
• Nära högspänningsledningar eller kraftutrustning Nära högspänningskablar eller nätaggregat
• Ställen som utsätts för luftutblås från värmeapparater
• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas

Utför montering i enlighet med konstruktionen och materialen i väggen.

Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet (trä, metall, betong osv) i väggen där fästet ska monteras. Se till att det finns ett lättillgängligt vägguttag för TV:ns nätkabel. Försäkra god ventilation runt enheten så att den omgivande temperaturen ej överstiger 40°C. I annat fall kan det uppstå fel på plasma-TV:n beroende på överhettning. Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihop sättning och installation. När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna. Vidta tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihop sättnings- och installationsarbetet, och när du rör dig omkring under arbetets gång. Montera inte plasmatelevision under taklampor (spotlights, halogenlampor, od.).

Annars kan höljet böjas eller skadas av den höga värme som alstras.

1. Kontrollera bärkraften i den aktuella ytan.

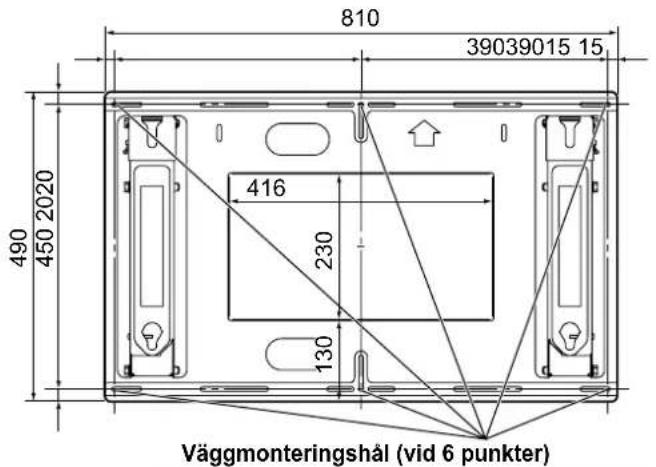

(1) Väggupphängningshållaren väger cirka 10 kg. För information om vikten på plasma-TV som ska monteras på väggupphängningshållaren, se Bruksanvisningen till plasma-TV. (2) Kontrollera väggens styrka vid de 6 fästpunkterna genom att anlita mätritningen för väggupphängningshållaren (anges nedan), och förstärk väggen på ställen där så är nödvändigt.

Anm.

• Det förekommer 16 hål i väggupphängningshållaren. Om väggmaterialet är trä och bärkraften inte kan garanteras genom att fästa enbart vid de 6 punkterna till höger, ska du använda så många extra hål som krävs. Var dock ytterst försiktig då vissa väggmaterial kan spricka om skruvarna befinner sig alltför nära varandra. Angående detaljerade mätanvisningar för montering av plasma-TV:n hänvisas till medföljande detaljskiss över yttermått (sidan 51-55).
• Montera eller ställ inte något annat än plasma-TV:n på hållaren.

Enhet: mm * Se noga till att skruva i skruvar och dra åt dem ordentligt.

2. Fäst väggupphängningshållaren på väggen.

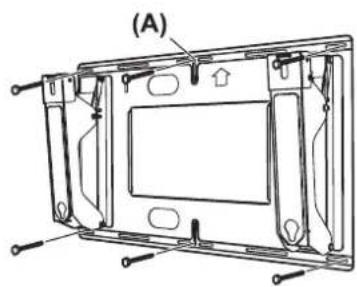

(1) Fäst så att pilmärkena på väggupphängningshållaren pekar uppåt. (2) Skruva fast skruven i det övre mittenhålet (A) först. (3) Använd ett vattenpass för att försäkra att hållaren inte lutar och fäst skruvarna på de återstående 5 punkterna.

Anm.

• Använd väggupphängningshållaren för att bestämma positionen för hålen om du måste plugga skruvarna, t.ex. i betongväggar. Du kan också beräkna positionerna utifrån mätritningen. Använd skruvar med en diameter på 6 mm. Placera pluggarna så att skruvhuvudet sticker ut 10 - 15 mm från väggen.
• Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet i väggen där fästet ska monteras.
• Fäst ordentligt med minst 6 skruvar på olika ställen.

3. Installera väggupphängningshållarens vinkel.

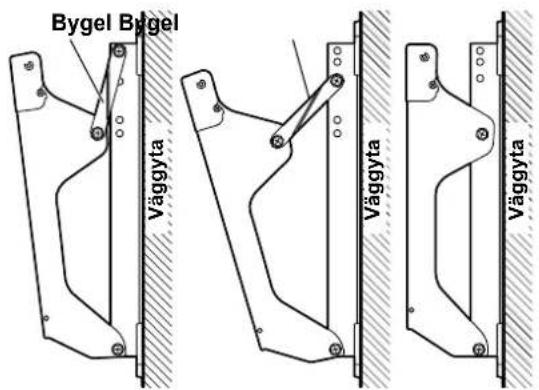

Väggupphängningshållarens vinkel kan ställas in i fem olika inställningslägen, från ingen lutning till en lutning på 20° i steg om 5°. Hållarens vinkel ställdes in på 5° före leverans från fabriken. Ändra vinkel genom att byta fästpunkt för bygeln.

Anm.

• Bandet behövs inte om ställningen inte ska vinklas. Förvara bandet och fästskruvarna för framtida användning (de behövs för vinklad inställning).

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(11-13 N·m)

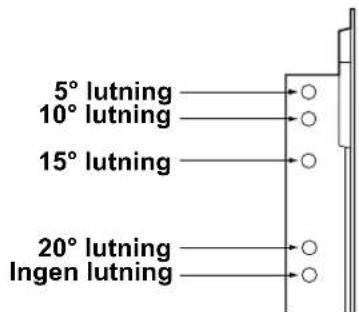

Hålpositioner för olika vinkelinställningar

Vid 5° lutning Vid 15° lutning Vid ingen lutning

4. Fäst isolermellanläggen på plasma-TV:n.

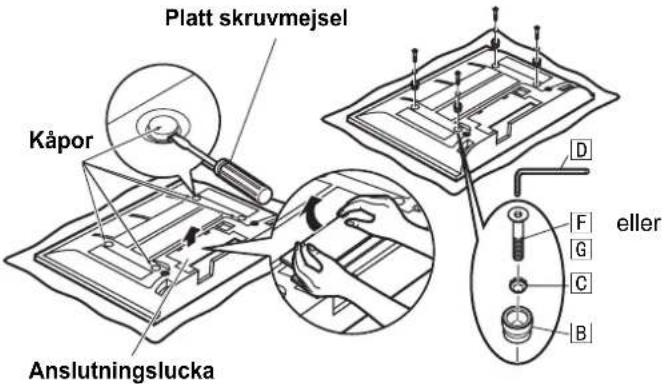

(1) Placera plasma-TV:n med skärmen vänd nedåt på en filt eller annan mjuk, ren duk och utför åtgärderna nedan. (2) Ta bort anslutningsluckorna (om påsatta) från plasma-TV:n. (3) Ta bort de fyra kåporna från plasma-TV:n med hjälp av en platt skruvmejsel.

Anm.

• Var noga med att spara den borttagna anslutningsluckan och de fyra kåporna till plasma-TV:n. (Dessa delar kommer att behövas, om det blir nödvändigt att använda specialstället eller ensamstället.) (4) Använd den medföljande insexnyckeln till att fästa de medföljande skruvarna med invändigt sexkantshål F eller G och tillhörande koppbrickor C och isolermellanlägg B (4 uppsättningar) i hålen där kåporna avlägsnats (se bilden till höger). Se sedan 51-55 för detaljer om hur man väljer skruvar med flata nedsänkta insexhuvuden F eller G.

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(3-4 N·m)

5. Montering av plasma-TV:n på väggupphängningshållaren och anslutning av kablar.

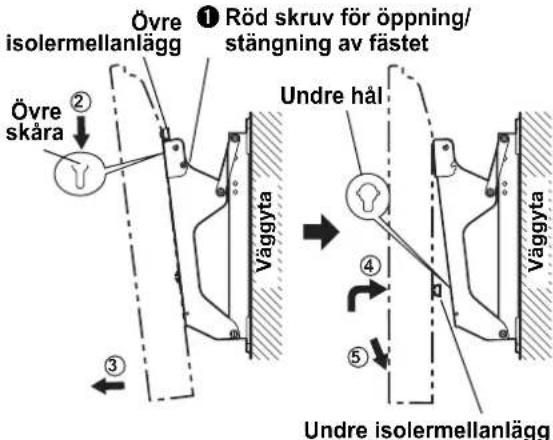

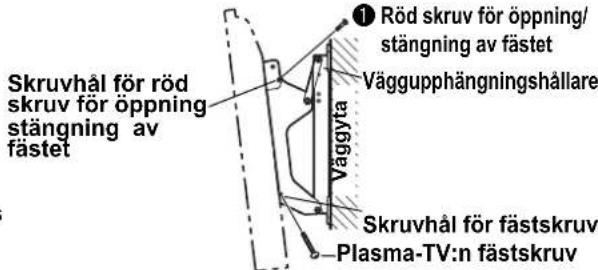

(1) Skruva loss de röda skruvarna för öppning/stängning av fästet (1 vardera till vänster och höger). (2) Haka i de övre isolermellanläggen på plasma-TV:n i motsvarande skåror på hållaren och låt plasma-TV:n hänga från hållaren. (3) Dra plasma-TV:n framåt såsom visas på bilden till höger och anslut kablarna. (4) Lyft upp plasma-TV:n en aning, när kabeldragningen är klar, och skjut in de undre isolermellanläggen på plasma-TV:ns baksida i de motsvarande hålen på väggupphängningshållarens bas. (5) Sänk ner plasma-TV:n tills den kommer på plats.

Observera

• Om plasma-TV:n lyfts upp för högt finns det risk för att den hakas loss från hållarens övre del.

6. Fastsättning av plasma-TV:n.

(1) Skruva i de medföljande fästskruvarna i de markerade skruvhålen på väggupphängningshållarens sidor (vänster och höger). (2) Skruva åter fast de röda skruvarna för öppning/stängning av fästet (1 vardera till vänster och höger) ordentligt i de markerade skruvhålen på väggupphängningshållarens sidor. Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(1.2-1.5 N·m)

Anmärkning

• Se till att skruva i fästskruvarna på vänster och höger sida, så att inte plasma-TV:n kan lossna från väggupphängningshållaren.

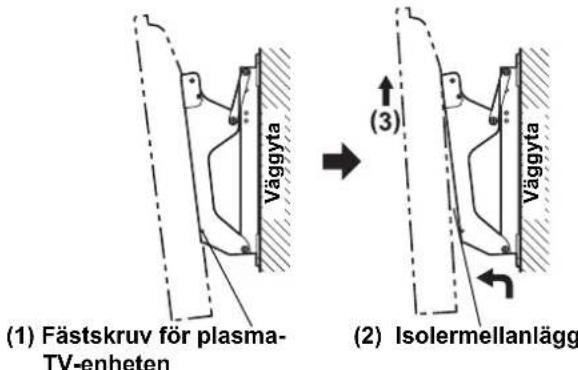

(1) Avlägsna fästskruvarna från enheten (1 vardera till vänster och höger) som är fasta på sidorna av väggupphängningshållaren. (2) Lyft undersidan av plasma-TV:n uppåt och dra den mot dig. (3) Kontrollera att de undre isolermellanläggen frisläppts och fortsätt att lyfta uppåt.
