BRUGSANVISNING TYWK42PR4 PANASONIC

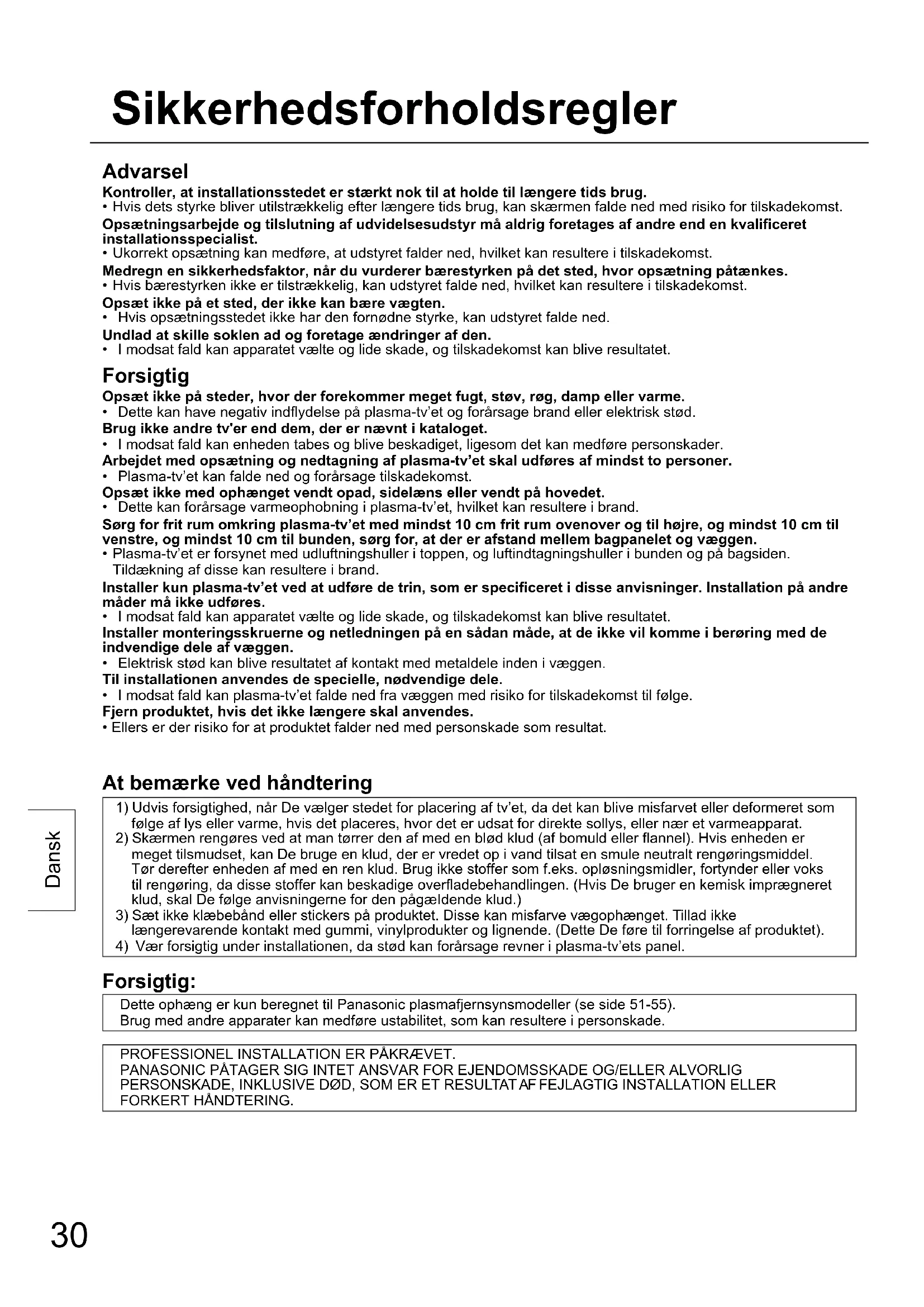

• Hvis dets styrke bliver utilstrækkelig efter længere tids brug, kan skærmen falde ned med risiko for tilskadekomst. Opsætningsarbejde og tilslutning af udvidelsesudstyr må aldrig foretages af andre end en kvalificeret installationsspecialist.

• Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst. Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætning påtænkes.

• Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere i tilskadekomst. Opsæt ikke på et sted, der ikke kan bære vægten.

• Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned. Undlad at skille soklen ad og foretage ændringer af den.

• I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet. Forsigtig Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.

• Dette kan have negativ indflydelse på plasma-tv’et og forårsage brand eller elektrisk stød. Brug ikke andre tv'er end dem, der er nævnt i kataloget.

• I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader. Arbejdet med opsætning og nedtagning af plasma-tv’et skal udføres af mindst to personer.

• Plasma-tv’et kan falde ned og forårsage tilskadekomst. Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet.

• Dette kan forårsage varmeophobning i plasma-tv’et, hvilket kan resultere i brand. Sørg for frit rum omkring plasma-tv’et med mindst 10 cm frit rum ovenover og til højre, og mindst 10 cm til venstre, og mindst 10 cm til bunden, sørg for, at der er afstand mellem bagpanelet og væggen.

• Plasma-tv’et er forsynet med udluftningshuller i toppen, og luftindtagningshuller i bunden og på bagsiden. Tildækning af disse kan resultere i brand. Installer kun plasma-tv’et ved at udføre de trin, som er specificeret i disse anvisninger. Installation på andre måder må ikke udføres.

• I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet. Installer monteringsskruerne og netledningen på en sådan måde, at de ikke vil komme i berøring med de indvendige dele af væggen.

• Elektrisk stød kan blive resultatet af kontakt med metaldele inden i væggen. Til installationen anvendes de specielle, nødvendige dele.

• I modsat fald kan plasma-tv’et falde ned fra væggen med risiko for tilskadekomst til følge. Fjern produktet, hvis det ikke længere skal anvendes.

• Ellers er der risiko for at produktet falder ned med personskade som resultat. At bemærke ved håndtering

1) Udvis forsigtighed, når De vælger stedet for placering af tv’et, da det kan blive misfarvet eller deformeret som

følge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.

2) Skærmen rengøres ved at man tørrer den af med en blød klud (af bomuld eller flannel). Hvis enheden er

meget tilsmudset, kan De bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud. Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen. (Hvis De bruger en kemisk imprægneret klud, skal De følge anvisningerne for den pågæIdende klud.)

3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve vægophænget. Tillad ikke

længerevarende kontakt med gummi, vinylprodukter og lignende. (Dette De føre til forringelse af produktet).

4) Vær forsigtig under installationen, da stød kan forårsage revner i plasma-tv’ets panel.

Forsigtig: Dette ophæng er kun beregnet til Panasonic plasmafjernsynsmodeller (se side 51-55). Brug med andre apparater kan medføre ustabilitet, som kan resultere i personskade. PROFESSIONEL INSTALLATION ER PÅKRÆVET. PANASONIC PÅTAGER SIG INTET ANSVAR FOR EJENDOMSSKADE OG/ELLER ALVORLIG PERSONSKADE, INKLUSIVE DØD, SOM ER ET RESULTAT AF FEJLAGTIG INSTALLATION ELLER FORKERT HÅNDTERING. TY-WK42PR4WTQZH993-34048.indb30TY-WK42PR4WTQZH993-34048.indb30 2008/04/0711:56:432008/04/0711:56:4331 Dansk Komponenter [ Illustrationerne i denne brugsvejledning er kun til illustrationsformål.] TY-WK42PR4W Vægophæng (justerbar vinkeltype) ㇙ Vægophæng (1) ㇜ Sekskantnøgle (medfølgende værktøj) (1) ㇝ Skruer til fastgørelse af enhed (2) M5x35 ㇚ Isoleringsafstandsholdere (4) ㇛ Tandfjederskive (4) ㇞ Undersænkede skruer med indvendig sekskant (4) M8x60㇟ Undersænkede skruer med indvendig sekskant (4) M8x32 Forsigtighedsregler for opsætning af vægophæng ♦ Installations- og aftagningsarbejde må kun udføres af en kvalificeret fagmand. Hvis produktet monteres eller fjernes på forkert vis, kan skærmen falde ned med personskade som resultat. ♦ Vægophænget er til brug ved ophængning af plasma-tv’et, på en lodret væg. Opsæt ikke på en anden overfladen end en lodret væg. ♦ For at sikre at plasma-tv’et virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter.

• Nær sprinklere eller brand- og røgdetektorer

• Hvor der er risiko for udsættelse for vibrationer eller stød

• Nær højspændingsledninger eller dynamiske strømforsyninger

• Tæt på højspændingsledninger eller dynamiske strømkilder

• Steder udsat for luftstrøm fra opvarmningsinstallationer

• Hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat ♦ Foretag opsætning, idet der anvendes teknikker, der passer til strukturen og materialerne på opsætningsstedet. ♦ Anvend M6 skruer, der fås i handlen og som er egnede til det materiale, som væggens overflade består af (træ, stålramme, beton, osv.), når ophænget skal sættes op på væggen. ♦ Netledningsstikket skal sættes i en stikkontakt, der er nem at komme til. ♦ Sørg for god luftventilation, således at udstyrets omgivelsestemperatur ikke overstiger 40 °C. Negligeres dette, kan det medføre varmeophobning i plasma-tv’et, hvilket vil føre til fejlfunktion. ♦ Læg et blødt tæppe eller et stykke stof på gulvet, således at plasma-tv’et og gulvet ikke får mærker eller ridser under samlingen og installationsarbejdet. ♦ Når De skruer delene fast, skal De sørge for, at skruerne hverken er utilstrækkeligt strammet eller strammet for meget. ♦ Vær påpasselig med at opretholde sikkerheden omkring Dem, når De udfører samlings- og installationsarbejdet, eller når De bevæger Dem omkring under arbejdet. ♦ Installer ikke plasma-tv under loftslamper (spotlys, halogenlamper etc.). Dette kan bevirke, at kabinettet bliver skævt eller på anden måde lider skade på grund af den stærke varme. TY-WK42PR4WTQZH993-34048.indb31TY-WK42PR4WTQZH993-34048.indb31 2008/04/0711:56:442008/04/0711:56:4432 Dansk

1. Kontroller styrken på det påtænkte ophængningssted.

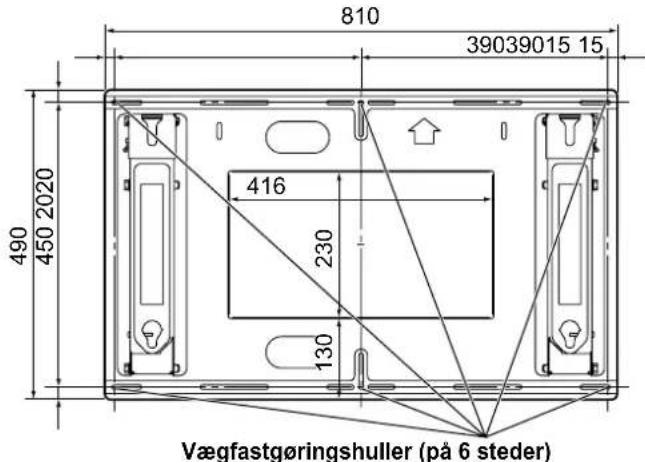

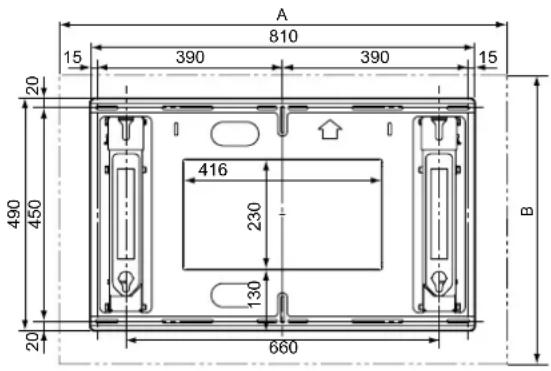

(1) Vægten på vægophænget er cirka 10 kg. Mht. vægten af plasma-tv, som er fastgjort til vægophænget, kan De læse mere i betjeningsvejledningen til plasma-tv. (2) Kontrollér væggens styrke på de 6 fastgørelsessteder ved at referere til måltegningen af vægophænget (vist herunder), og udfør tilstrækkelig forstærkning af bæreevnen, hvis denne ellers er utilstrækkelig. Bemærk:• Der er 16 huller i vægophænget. Hvis vægmaterialet er træ, og tilstrækkelig bæreevne ikke kan sikres ved at fastgøre de 6 steder vist til højre, anvendes der så mange ekstrahuller som påkrævet. Udvis dog forsigtighed, da nogle vægmaterialer kan revne, hvis skruer anbringes for tæt på hinanden.• Vi henviser til tegningen af de udvendige mål (side 51-55) angående de detaljerede mål for fastgørelse af plasma-tv’et.• Udover plasma-tv’et må der ikke placeres andet på vægophænget.

• Sørg for, at skruerne passer og er strammet godt til.Vægfastgøringshuller (på 6 steder)

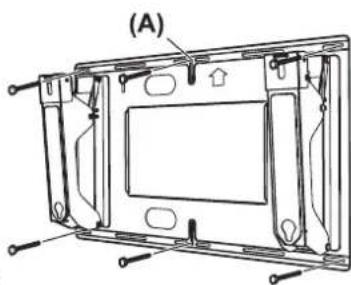

2. Opsæt vægophænget på væggen.

(1) Opsæt således at pilemærkerne på vægophænget peger opad.(2) Fastgør først skruen i et øverste midterhul (A).(3) Anvend et vaterpas og korriger enhver hældning på ophænget, og fastgør derefter skruer på de resterende 5 steder.Bemærk: Hvis væggen består af et materiale som for eksempel beton, og det er nødvendigt at isætte bolte eller møtrikker på forhånd, skal placeringen af hullerne fastslås ved hjælp af selve vægophænget, eller også skal placeringen af hullerne beregnes ud fra måltegningen, hvorefter der isættes bolte eller møtrikker med en nominel diameter på 6 mm. Når boltene isættes, skal det gøres således, at boltene stikker ud fra væggene i en afstand af 10 til 15 mm.• Brug skruer, som fås i almindelig handel med nominel diameter på 6 mm, som passer til de vægmaterialer, De saetter beslaget fast på.• Sæt altid enheden godt fast med mere end seks skruer.

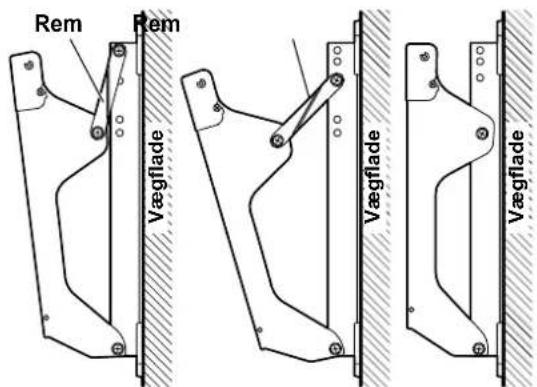

3. Indstilling af vinklen for vægophænget.

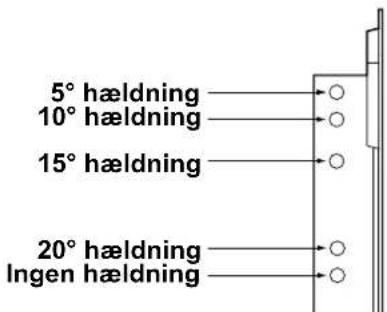

Vinklen af vægophænget kan justeres fra “ingen hældning” til “20° hældning” i 5 indstillinger med intervaller på 5°. Konsollen er indstillet til 5° inden leveringen fra fabrikken. Hvis vinklen ønskes ændret, skal man flytte fastgørelsespositionen for remmen. Bemærk:• Remmen kræves ikke til ’indstillingen, hvor der ikke skal være en vinkel’. Gem remmen og fastgørelsesskruerne på et sikkert sted (de skal bruges til indstilling af vinklen).Bolten skal strammes godt til det herunder angivne stramningsmoment.(11 - 13 N•m)Ved 5° hældning Rem Rem Ved 15° hældningIngen hældningVægfladeVægfladeVægflade Hulpositioner for vinkelindstilling 5° hældning10° hældning15° hældning20° hældningIngen hældning Opsætningsprocedure [ Anvend aldrig nogen anden metode til installation end den specificerede.] TY-WK42PR4WTQZH993-34048.indb32TY-WK42PR4WTQZH993-34048.indb32 2008/04/0711:56:442008/04/0711:56:4433 Dansk

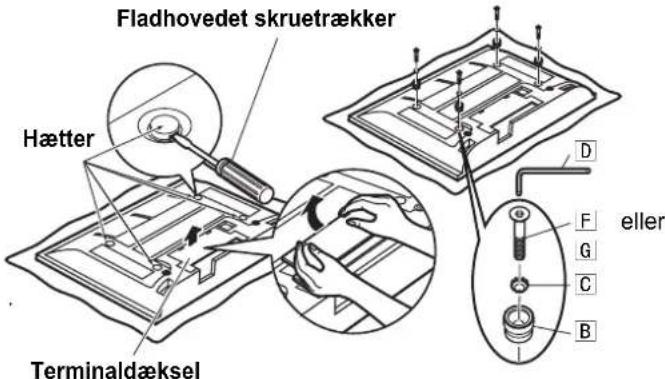

4. Sæt isoleringsafstandsholderne på plasma-tv’et.

(1) Anbring plasma-tv’et med forsiden nedad på et tæppe eller andet blødt klæde, der er rent og fri for snavs, og følg derefter nedenstående procedure. (2) Fjern terminaldækslerne (hvis de er monteret) på plasma-tv’et. (3) Anvend en fladhovedet skruetrækker til at fjerne de fire hætter fra plasma-tv’et. Bemærk:

Opbevar de fjernede terminaldæksler på et sikkert sted. (De skal bruges igen, hvis det bliver nødvendigt at anvende specialstanden eller den selvstændige stand). Terminaldæksel Hætter Fladhovedet skruetrækker

(4) Ved hjælp af den medfølgende ㇜ unbrakonøgle sættes den medfølgende undersænkede skrue med indvendig sekskant ㇞ eller ㇟ , tandfjederskiverne ㇛ og isoleringsa- fstandsholderne ㇚ (4 sæt) ind de huller, hvorfra hætterne fjernedes. (Se diagrammet til højre). Vi henviser til side 51-55 angående detaljer om valg af flade sekskantskruer med undersænkhovede ㇞ eller ㇟ . Bolten skal strammes godt til det herunder angivne stramningsmoment. (3 - 4 N•m)

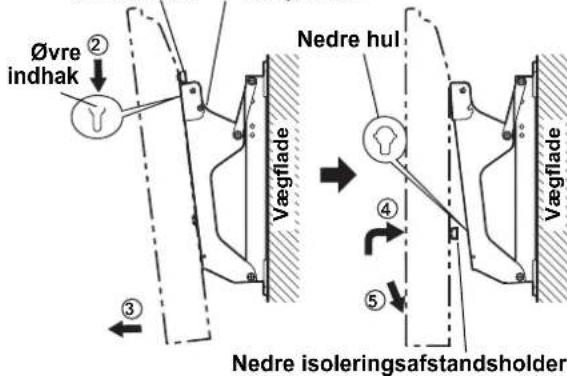

5. Fastgørelse af plasma-tv’et til

vægophænget og tilslutning af ledningerne.

Rød skrue til åbning/låsning af fastgørelse Øvre indhak Nedre hul Nedre isoleringsafstandsholder VægfladeVægflade (1) Fjern de røde skruer til åbning/låsning af fastgørelse (en hver på venstre og højre side) ㊍ . (2) Anbring isoleringsafstandsholderne øverst på plasma- tv’et over indhakkene på konsollen og lad tv’et hænge på konsollen. (3) Træk plasma-tv-enheden fremad som vist på illustrationen til højre og sæt ledningerne i forbindelse. (4) Når ledningstilslutningen er færdig, løftes plasma- tv’et en smule og isoleringsafstandsholderne sættes ind nederst på bagsiden i hullerne ved foden af vægophænget. (5) Sænk plasma-tv’et, så det går på plads. Forsigtig

• Hvis plasma-tv’et løftes for meget, er der risiko for, at det går af krogen øverst på konsollen.

6. Fastgørelse af plasma-tv’et.

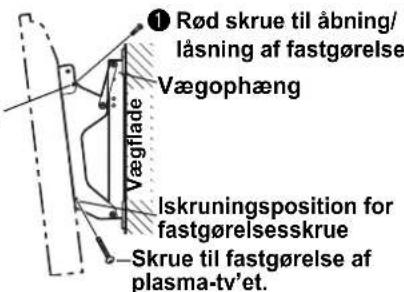

(1) Sæt de medfølgende fastgørelsesskruer i de indikerede huller i siderne på vægophænget (venstre og højre). (2) Sæt de røde skruer til åbning/låsning af fastgørelse (en hver til venstre og højre) ㊍ i de viste huller på siderne af vægophænget. Bolten skal strammes godt til det herunder angivne stramningsmoment. (1.2 - 1.5 N•m) Vægflade Hul til rød skrue til åbning/lukning af fastgørelse

Rød skrue til åbning/ låsning af fastgørelse Vægophæng Iskruningsposition for fastgørelsesskrue Skrue til fastgørelse af plasma-tv’et. Bemærk:

• Fastgør altid fastgørelsesskruerne på venstre og højre side for at forhindre, at plasma-tv’et går af vægophænget og falder ned.

7. Nedtagning af plasma-tv’et.

Skrue til fastgørelse af plasma-tv’et

Isoleringsafstands- holdere VægfladeVægflade (1) Fjern skruerne til fastgørelse af enheden (1 på venstre og højre side), der er fastgjort til siderne på vægophænget. (2) Mens bunden af plasma-tv’et løftes, trækkes det ud mod Dem selv. (3) Når de nedre isoleringsafstandsholdere er frigjorte, bliver De ved med at løfte opad. TY-WK42PR4WTQZH993-34048.indb33TY-WK42PR4WTQZH993-34048.indb33 2008/04/0711:56:442008/04/0711:56:4434
