MANUALE UTENTE TYWK42PR4 PANASONIC

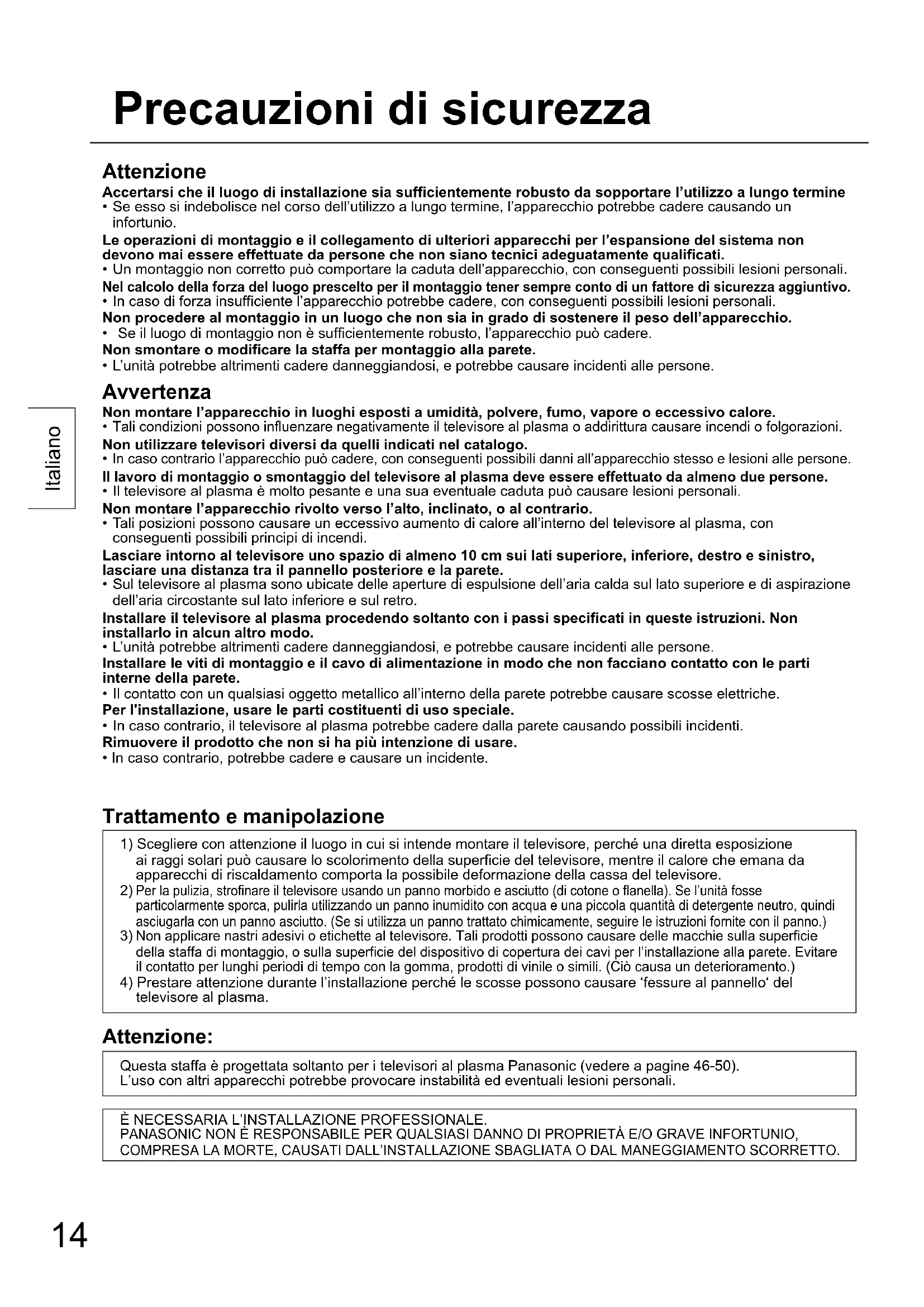

• Se esso si indebolisce nel corso dell’utilizzo a lungo termine, l’apparecchio potrebbe cadere causando un infortunio. Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l’espansione del sistema non devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati.

• Un montaggio non corretto può comportare la caduta dell’apparecchio, con conseguenti possibili lesioni personali. Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

• In caso di forza insufficiente l’apparecchio potrebbe cadere, con conseguenti possibili lesioni personali. Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell’apparecchio.

• Se il luogo di montaggio non è sufficientemente robusto, l’apparecchio può cadere. Non smontare o modificare la staffa per montaggio alla parete.

• L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone. Avvertenza Non montare l’apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni. Non utilizzare televisori diversi da quelli indicati nel catalogo.

In caso contrario l’apparecchio può cadere, con conseguenti possibili danni all’apparecchio stesso e lesioni alle persone. Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

• Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali. Non montare l’apparecchio rivolto verso l’alto, inclinato, o al contrario.

• Tali posizioni possono causare un eccessivo aumento di calore all’interno del televisore al plasma, con conseguenti possibili principi di incendi. Lasciare intorno al televisore uno spazio di almeno 10 cm sui lati superiore, inferiore, destro e sinistro, lasciare una distanza tra il pannello posteriore e la parete.

• Sul televisore al plasma sono ubicate delle aperture di espulsione dell’aria calda sul lato superiore e di aspirazione dell’aria circostante sul lato inferiore e sul retro. Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

• L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone. Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti interne della parete.

• Il contatto con un qualsiasi oggetto metallico all’interno della parete potrebbe causare scosse elettriche. Per l'installazione, usare le parti costituenti di uso speciale.

• In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti. Rimuovere il prodotto che non si ha più intenzione di usare.

• In caso contrario, potrebbe cadere e causare un incidente. Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione

ai raggi solari può causare lo scolorimento della superficie del televisore, mentre il calore che emana da apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore.

Per la pulizia, strofinare il televisore usando un panno morbido e asciutto (di cotone o flanella). Se l’unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto. (Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)

Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l’installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.)

4) Prestare attenzione durante l’installazione perché le scosse possono causare ‘fessure al pannello‘ del

televisore al plasma. Attenzione: Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere a pagine 46-50). L’uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali. È NECESSARIA L’INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL’INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO. Precauzioni di sicurezza TY-WK42PR4WTQZH993-34048.indb14TY-WK42PR4WTQZH993-34048.indb14 2008/04/0711:56:392008/04/0711:56:3915 Italiano Parti [ Le immagini mostrate in questo manuale sono soltanto a scopo illustrativo.] TY-WK42PR4W Staffa di montaggio alla parete (con angolazione regolabile) ㇙ Staffa di montaggio alla parete (1) ㇜ Chiave esagonale (1) (attrezzo fornito)㇝ Viti per il fissaggio dell’apparecchio (2) M5x35 ㇚ Spaziatori isolanti (4) ㇛ Rondelle dentate (4) ㇞ Viti a testa esagonale incassata (4) M8x60㇟ Viti a testa esagonale incassata (4) M8x32 Precauzioni per il montaggio della staffa alla parete ♦ Il lavoro di installazione e di rimozione deve essere eseguito soltanto da un tecnico qualificato. Se si installa o rimuove l’unità in modo sbagliato, il televisore potrebbe cadere causando un incidente. ♦ La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per facilitarne la visione. Non montare l’apparecchio su pareti che non siano verticali. ♦ Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare di montare l’apparecchio nei luoghi seguenti:

• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo;

• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;

• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;

• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose;

• in luoghi esposti a getti d’aria provenienti da apparecchi di riscaldamento;

• dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità. ♦ Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio. ♦ Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.). ♦ Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete facilmente accessibile. ♦ Fornire una ventilazione adeguata, in modo che la temperatura dell’ambiente nel quale si trova ubicato l’apparecchio non superi i 40 °C. In caso contrario l’interno dell’apparecchio potrebbe surriscaldarsi, con conseguenti possibili disfunzioni. ♦ Stendere una coperta o panno morbidi sul pavimento in modo che il televisore al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione. ♦ Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente. ♦ Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro. ♦ Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore. TY-WK42PR4WTQZH993-34048.indb15TY-WK42PR4WTQZH993-34048.indb15 2008/04/0711:56:402008/04/0711:56:4016 Italiano

1. Verifica della robustezza della parete sulla quale si intende montare il

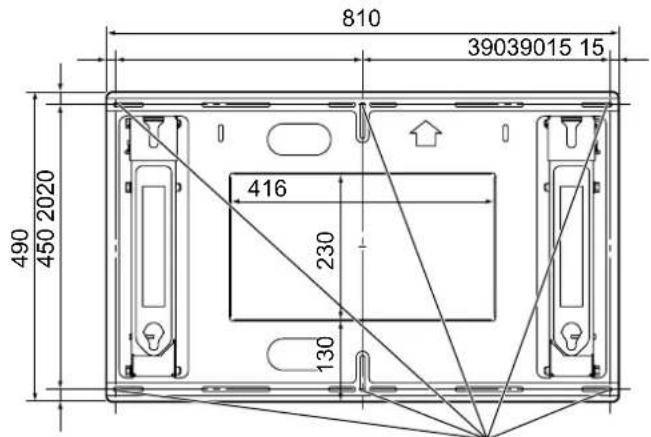

televisore al plasma (1) Il peso della staffa di montaggio alla parete è di circa 10 kg. Per il peso del televisore al plasma fissato alla staffa di montaggio, vedere il manuale del televisore al plasma. (2) Verificare la robustezza della parete nei 6 punti di attacco delle viti, calcolandone la posizione in base al disegno della staffa di montaggio riportato qui a destra. Fornire un adeguato rinforzo se la robustezza non viene considerata sufficiente. Note

• La staffa per il montaggio alla parete dispone di 16 fori. Nel caso in cui la parete sia di legno e non sia possibile ottenere una adeguata robustezza di montaggio applicando le viti solo nei sei punti indicati in figura, utilizzare tutti gli altri fori ritenuti eventualmente necessari. In tal caso, però, è necessario fare attenzione al fatto che certi materiali usati nelle pareti possono incrinarsi o rompersi se le viti si trovano posizionate troppo vicine l’una all’altra.• Per informazioni dettagliate sulle dimensioni per il montaggio del televisore al plasma, vedere lo schema delle dimensioni esterne alle pagine 46-50.• Non fissare o posizionare nessun oggetto sulla staffa, tranne il televisore al plasma.

• Assicurarsi di inserire e serrare saldamente le viti.Fori per il fissaggio alla parete (usare almeno 6 punti di attacco)

2. Montaggio alla parete della staffa per appendervi il televisore

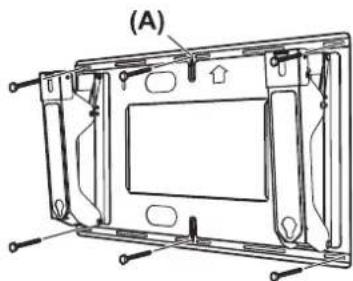

(1) Effettuare il montaggio in modo che le frecce contrassegno presenti sulla staffa siano rivolte verso l’alto.(2) Avvitare per prima la vite (A) del foro centrale superiore.(3) Con una livella correggere l’inclinazione della staffa, in modo che risulti perfettamente orizzontale, e serrare poi le viti nelle rimanenti 5 posizioni prescelte. Note

• Se la parete è composta da un materiale (quale il cemento) che richiede un’incassatura preventiva di bulloni o dadi, determinare la posizione dei fori utilizzando la staffa di montaggio, o calcolarne la posizione in base alle dimensioni riportate sul disegno, e procedere poi all’incasso di bulloni o dadi con un diametro nominale di 6 mm. Effettuare l’incasso dei bulloni in modo che gli stessi protrudano dalla parete di circa 10 o 15 mm.• Per il montaggio della staffa alla parete, usare viti con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete.• Fissare sempre saldamente oltre 6 posizioni con una vite.

3. Regolazione dell’angolazione della staffa di montaggio

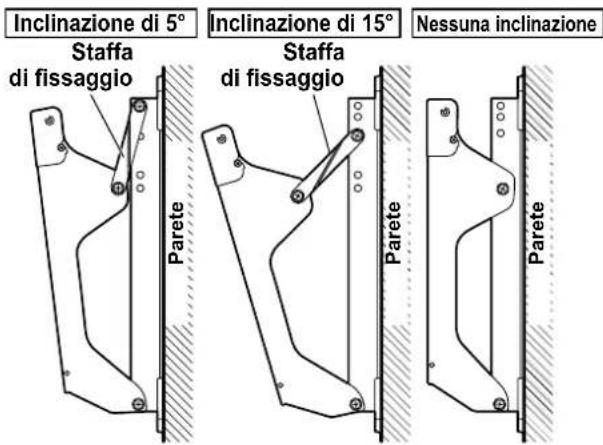

L’angolazione della staffa di montaggio può essere regolata da “nessuna inclinazione” a “inclinazione di 20°” su cinque valori con incrementi di 5°. Alla consegna dell’unità, la staffa è impostata su 5°. Per modificare l’angolazione, spostare la posizione della staffa di fissaggio. Nota

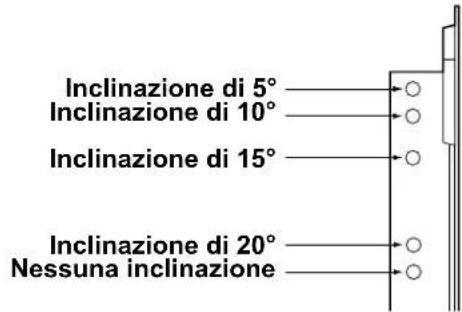

La staffa di fissaggio non è richiesta per la regolazione ‘nessuna inclinazione’. Immagazzinare la staffa e le viti di fissaggio in un luogo sicuro (perché saranno necessarie per le regolazioni inclinate).Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.(11 - 13 N•m)Inclinazione di 5°Staffadi fissaggioInclinazione di 15°Nessuna inclinazionePareteParetePareteStaffadi fissaggio Posizioni dei fori per la regolazione dell’inclinazione Inclinazione di 5°Inclinazione di 10°Inclinazione di 15°Inclinazione di 20°Nessuna inclinazione Procedura di montaggio [ Non si deve usare alcun altro metodo diverso da quello specificato.] TY-WK42PR4WTQZH993-34048.indb16TY-WK42PR4WTQZH993-34048.indb16 2008/04/0711:56:402008/04/0711:56:4017 Italiano

4. Inserire gli spaziatori isolanti sul televisore al plasma

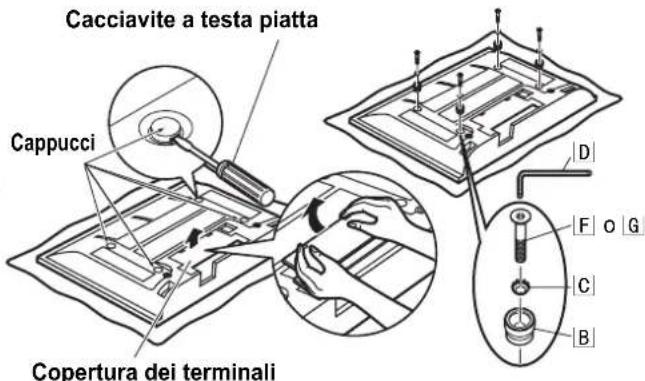

(1) Posizionare l’apparecchio appoggiandolo su una coperta o un altro panno morbido, pulito e senza detriti, e procedere poi come descritto qui di seguito. (2) Rimuovere la copertura dei terminali (se inserita) del televisore al plasma. (3) Utilizzare il cacciavite a testa piatta per svitare i quattro cappucci presenti sul televisore al plasma. Nota

Conservare i cappucci e la copertura in un luogo sicuro: saranno necessari in seguito se verrà utilizzato un piedistallo di qualsiasi genere. Copertura dei terminali Cappucci Cacciavite a testa piatta

(4) Con la chiave esagonale ㇜ fornita inserire le viti a testa esagonale incassata ㇞ o ㇟, le rondelle dentate ㇛ e gli spaziatori isolanti ㇚ (quattro set, forniti in dotazione) nei fori in cui erano inseriti i cappucci, come mostrato nella figura a destra. Per i dettagli sulla selezione delle viti a testa piatta con esagono incassato ㇞ o ㇟ vedere a pagine 46-50. Il bullone deve essere stretto saldamente con la coppia di serraggio seguente. (3 - 4 N•m)

5. Montaggio del televisore al

plasma alla staffa di montaggio e collegamento dei cavi

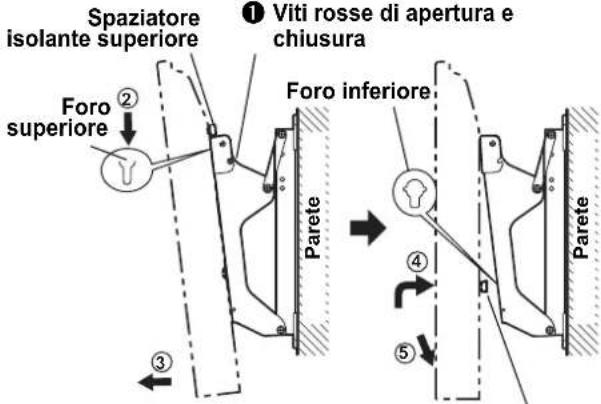

Spaziatore isolante superiore

Viti rosse di apertura e chiusura Foro superiore Foro inferiore Spaziatore isolante inferiore PareteParete (1) Rimuovere le viti rosse di apertura e chiusura (una a sinistra e una a destra) ㊍ . (2) Agganciare gli spaziatori isolanti sulla parte superiore del televisore al plasma ai fori sulla staffa e lasciare scendere l’unità lungo la parete. (3) Spingere il corpo del televisore al plasma in avanti, come mostrato nella figura a destra, e collegare i cavi. (4) Dopo aver collegato i cavi, sollevare leggermente il televisore al plasma e inserire gli spaziatori isolanti sul retro nella parte inferiore sui fori alla base della staffa di montaggio. (5) Abbassare il televisore al plasma. Avvertenza

• Se il televisore è troppo sollevato, potrebbe sganciarsi dalla parte superiore della staffa.

6. Serraggio dello televisore al plasma

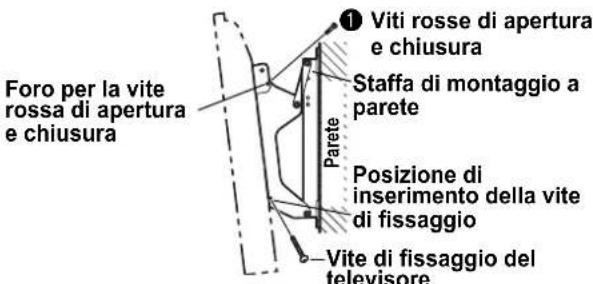

Parete Foro per la vite rossa di apertura e chiusura

Viti rosse di apertura e chiusura Staffa di montaggio a parete Posizione di inserimento della vite di fissaggio Vite di fissaggio del televisore (1) Serrare le viti di fissaggio fornite nei fori indicati ai lati della staffa di montaggio (sinistro e destro). (2) Riposizionare e serrare saldamente le viti rosse di apertura e chiusura ubicate sui due lati (una sul lato sinistro e una sul lato destro) ㊍ ai fori appositi sulla staffa. Il bullone deve essere stretto saldamente con la coppia di serraggio seguente. (1.2 - 1.5 N•m) Nota

• Le viti rosse di fissaggio sulla sinistra e sulla destra devono sempre essere ben serrate allo televisore al plasma per assicurarne la tenuta.

Viti di montaggio del televisore al plasma
