Тип продукту	Підставка для плазмового телевізора
Бренд	Panasonic
Модель	TY-ST65VX100
Сумісність	Специфічні плазмові екрани Panasonic
Матеріал	Метал та пластик
Розміри (п'єдестал)	Не зазначено в інструкції
Вага п'єдесталу	Не зазначено в інструкції
Максимальне навантаження	Не зазначено, зверніться до ваги екрана
Основні функції	Підлогове кріплення, панель блокування світла, кабельні стяжки
Включені аксесуари	Основа, стійки, дюбелі, гвинти, фіксатори, панель блокування світла, кріплення
Догляд та чищення	М'яка суха ганчірка; нейтральний миючий засіб при сильному забрудненні; уникати розчинників, розріджувачів, воску
Безпека	Обов'язкова установка професіоналом; рекомендовані антивідвальні кріплення; не залазьте на п'єдестал
Установка	Потрібно щонайменше 3 особи; стійка та горизонтальна поверхня; вільний простір 10 см з боків та зверху, 7 см ззаду
Максимальна температура навколишнього середовища	40 °C
Запасні частини та ремонтопридатність	Зверніться до продавця щодо пошкоджених деталей; не розбирайте та не модифікуйте
Загальна інформація	Інструкція доступна кількома мовами; безкоштовне завантаження

Часті запитання - TY-ST65VX100 PANASONIC

Як встановити п'єдестал TY-ST65VX100 ?

Установку повинен виконувати професіонал. Почніть з розміщення основи п'єдесталу горизонтально, вставте дюбелі основи та закріпіть їх гвинтами. Потім закріпіть стійки п'єдесталу ззаду плазмового екрана за допомогою наданих гвинтів. Переконайтеся, що всі гвинти добре затягнуті.

Скільки людей потрібно для встановлення підставки?

Обов'язково потрібно щонайменше три особи для встановлення або зняття плазмового екрана та п'єдесталу. Це запобігає падінням та травмам.

Які проміжки потрібно дотримуватися навколо екрана?

Залиште вільний простір щонайменше 10 см зверху та з обох боків екрана, та щонайменше 7 см ззаду. Не закривайте вентиляційні отвори, щоб уникнути ризику пожежі.

Як чистити п'єдестал?

Використовуйте м'яку суху ганчірку. Якщо дуже брудний, змочіть ганчірку слабким розчином нейтрального миючого засобу, потім витріть сухою ганчіркою. Ніколи не використовуйте розчинники, розріджувачі або побутовий віск.

Чи обов'язково встановлювати антивідвальні кріплення?

Так, рекомендується використовувати антивідвальні кріплення для фіксації плазмового екрана, особливо у разі землетрусу або якщо діти залазять на п'єдестал. Міцно закріпіть до стіни за допомогою достатньо міцних мотузок або ланцюгів.

Чи можна використовувати цей п'єдестал з LCD або LED екраном?

Ні, цей п'єдестал призначений тільки для плазмових екранів Panasonic, зазначених у каталозі. Використання з іншими моніторами може призвести до падіння та травм.

Що робити, якщо п'єдестал погнутий або пошкоджений?

Не використовуйте п'єдестал, якщо він погнутий або пошкоджений. Якнайшвидше зверніться до свого продавця для отримання запасних частин або заміни.

Як закріпити панель блокування світла?

Розташуйте панель блокування лицьовою стороною з тканиною до задньої панелі екрана. Зігніть її по лінії згину, вставте кінці в проміжки між дюбелями основи та екраном, вирівняйте отвори та зафіксуйте чотири фіксатори.

Як використовувати кабельні стяжки?

Закріпіть кріплення на п'єдесталі (праворуч та ліворуч). Підключіть кабелі та шнур живлення, потім використовуйте кріплення, щоб зафіксувати їх. Щоб звільнити шнур, натисніть на два бічні гачки та потягніть на себе.

Де завантажити інструкцію для TY-ST65VX100 ?

Інструкція доступна безкоштовно у форматі PDF на notice-facile.com. Ви також можете замовити переклад, вибравши мову та вказавши свою електронну адресу.

ПОСІБНИК КОРИСТУВАЧА TY-ST65VX100 PANASONIC

Не встановлюйте на поверхнях, які не призначені для тримання такого вантажу.

- При неправильному встановленні п'єдесталу широкоформатний плазмовий дисплей може перекинутись і пошкодитися, а також травмувати вас.

Не розбирайте та не модифікуйте підставку.

- Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

■ ЗАСТЕРЕЖЕННЯ

Використовуйте лише ті телевізори та панелі, які наведені в каталогу.

- Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Не ставайте на підставку та не використовуйте її в якості сходин. (Про це застереження особливо слід пам'ятати дітям молодшого віку.)

- Ви можете зазнати травми, якщо пристрій впаде або пошкодиться внаслідок неправильного використання.

Забороняється використовувати підставку, якщо вона деформована або має пошкодження.

- Використання підставки з пошкодженнями може завдати травми. Негайно зверніться до найближчого магазину виробів Panasonic.

Встановіть пристрій на стійкій рівній поверхні.

- Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Тримайте пристрій якнайдалі від опалювального обладнання та не піддавайте його впливу прямих сонячних променів.

- Недотримання цієї вимоги може призвести до скривлення, деформування або погіршення якості матеріалів та втрати міцності, внаслідок чого обладнання може впасти або зламатися та завдати травми.

Під час монтажу перевірте, щоб усі гвинти були щільно закручені.

- Якщо не приділити належної уваги щільному затягуванню гвинтів під час монтажу, підставка може виявитися недостатньо міцною для плазмового дисплея, який може впасти з неї та пошкодитися і завдати травми людині.

Використовуйте додаткові аксесуари для закріплення широкоформатного плазмового дисплея та уникнення його падіння.

- Широкоформатний плазмовий дисплей може перекинутись від поштовхів або внаслідок вилізання на нього маленьких дітей, що може стати причиною їх травмування.

Під час встановлення або демонтування плазмового дисплея та підставки забезпечте присутність щонайменше трьох людей.

- Якщо це намагається зробити менше трьох людей, дисплей може впasti і завдати травми.

Залиште проміжок щонайменше 10 см зверху, зліва та справа, щонайменше 7 см ззаду та певний проміжок між нижньою панеллю дисплея та поверхнею підлоги.

- Не перекривайте вентиляційні отвори, це може спричинити виникнення пожежі.

■ Зауваження щодо використання та догляду

1) При розташуванні приладу у місцях, відкритих для прямого сонячного проміння або біля пічки, світло та надлишкове тепло можуть спричинити вицвітання кольору корпуса або його деформацію.
2) Чищення

Для чищення поверхонь пристрою використовуйте м'яку суху тканину. При сильному забрудненні почистіть пристрій тканиною, змоченою у слабкому розчині нейтрального миючого засобу, а потім протріть сухою тканиною.

Не застосовуйте для чищення такі речовини, як розчинники, розріджувач або побутову воскову полірувальну пасту, оскільки вони можуть пошкодити покриття на поверхні пристрою.

(При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)

3) Не приклеюйте до п'єдесталу липку стрічку або наклейки, оскільки вони можуть забруднювати його поверхню.

■ Важливі зауваження, які слід врахувати під час монтажу

• Вставте мережну вилку плазмового дисплея в штепсельну розетку з вільним доступом, розташовану неподалік від дисплея.
- Необхідно передбачити нормальну вентиляцію, щоб температура в приміщенні, де встановлено телевізор, не перевищувала 40°C. За умов недостатнього руху повітря всередині панелі може скупчуватись багато тепла, що може призвести до виникнення пожежі.

КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.

Деталі для складання (Перевірте наявність усіх деталей перед складанням)

A Кріпильні гвинти штифтів підставки (2)M8 × 60	E Затискачі (2)	G Основа підставки (1)
B Кріпильні гвинти стійок підставки (2)Гвинти для кріплення стійки підставки до дисплея (4)[IMAGE]M8 × 30	F Стійки підставки (2)
C Кріпильні штифти (4)		H Світлозахисна панель (1)
D Штифти підставки (2)[2X85]

Монтаж п'єдесталу

1 Розташуйте основу підставки на рівній поверхні.

Щоб уникнути пошкодження основи підставки, розташуйте її на рівній підлозі або на тумбі.

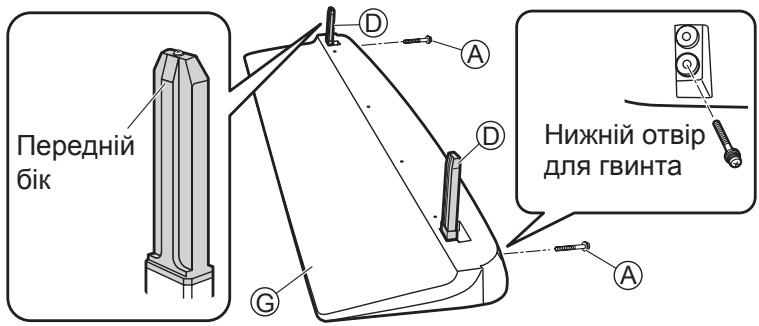

2 Вставте та закріпіть штифти.

(1) Вставте два штифти підставки Ⓓ у основу підставки Ⓖ.

- Штифти підставки Ⓓ мають передню та задню поверхні.

(2) Надійно закрутіть кріпильні гвинти штифтів підставки Ⓐ у задню панель основу підставки Ⓗ.

Передній бік Нижній отвір для гвинта

Прикріплення дисплея до п'єдесталу

Інструкції з установки підставки дивіться в посібнику до плазмового дисплея.

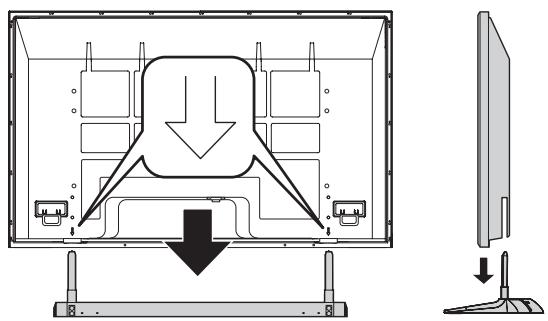

1 Встановіть плазмовий дисплей на п'єдестал.

На задній кришці дисплея зображені стрілки, як на малюнку внизу.

Виставте штифти підставки Ⓓ відносно цих стрілок та встановіть плазмовий дисплей.

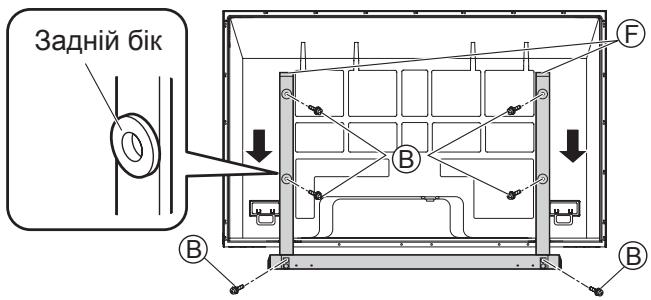

2 Прикріплення стійок.

(1) Вставте дві стійки підставки Ⓕ у основу підставки Ⓖ з тильної сторони плазмового дисплея, а тоді закріпіть кріпильні гвинти стійок підставки Ⓑ стійки підставки Ⓕ.

- Стійки підставки Ⓕ мають передню та задню поверхні.

(2) Використайте чотири гвинти для кріплення стійки підставки до дисплея Ⓑ, щоб прикріпити стійки підставки Ⓕ та плазмового дисплея.

Задній бік B B F

Кріплення світлозахисної панелі

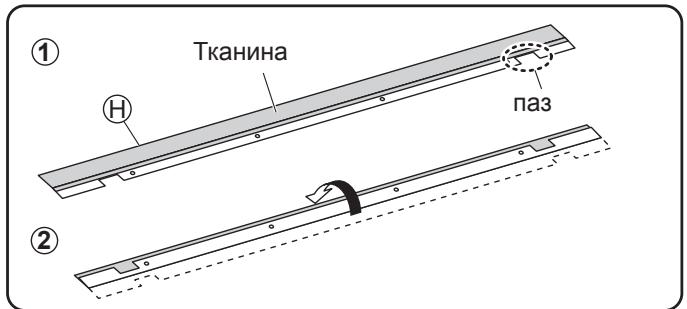

1 Підготуйте світлозахисну панель

(1) Розташуйте світлозахисну панель Ⓗ з тканиною стороною доверху.

(2) Загніть частину панелі з пазами та отворами вздовж складки. (Див. малюнок.)

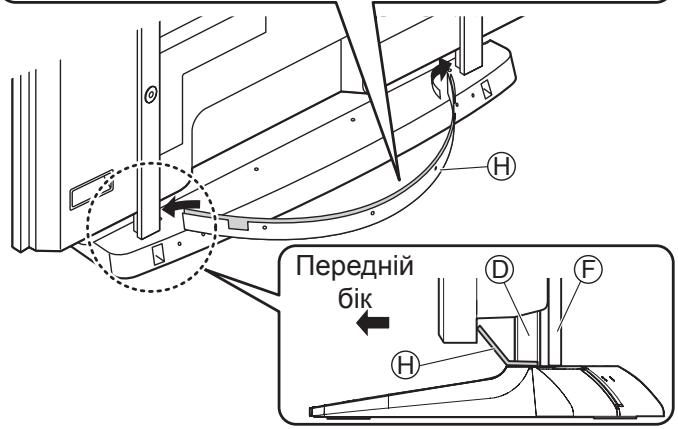

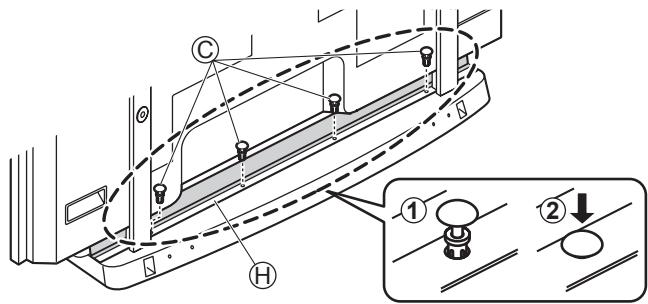

2 Прикріпіть та зафіксуйте світлозахисну панель.

(1) Дещо зігніть світлозахисну панель, щоб утворилася буква U, та вставте кінці у пази (справа та зліва) між штифтами підставки та плазмовим дисплеєм. Вирівняйте панель так, щоб її пази співпадали зі штифтами підставки.

- Сторона з тканиною має бути повернута до задньої панелі плазмового дисплея.

(2) Вирівняйте світлозахисну панель так, щоб чотири отвори в ній Ⓗ співпадали з отворами в основі підставки, вставте (чотири) кріпильних штифти Ⓗ та сильно натисніть на них зверху, щоб вони надійно зафіксувалися.

① Тканина H паз ②

Передній бік

Інструкція із закріплення кабелів

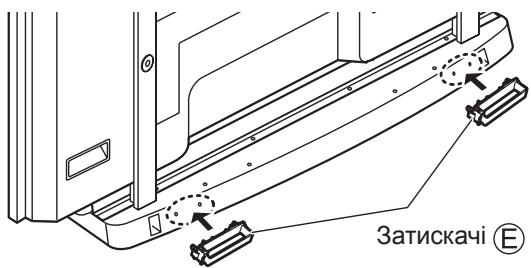

1 Прикріпіть затискачі до п'єдесталу.
Прикріпіть затискачі Ⓔ на тумбі (справа та зліва).
2 Підключіть кабель та шнур живлення.
3 За допомогою затискачів закріпіть кабель та шнур живлення.

Шнур живлення

Затискачі Ⓔ

Затискачі Ⓔ

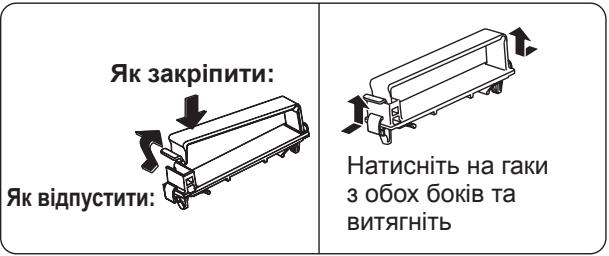

Як закріпити: Як відпустити: Натисніть на гаки з обох боків та витягніть

* Інформацію щодо підключення кабелів дивіться в інструкції з експлуатації до плазмового дисплея.

Страхування плазмового дисплея від перекидання

Приладдя для забезпечення надійності встановлення підставки

Рекомендується вжити заходів по запобіганню падінню плазмового дисплея у таких випадках.

* Інформація в цьому розділі надається з метою мінімізації ризику травм, викликаних падінням плазмового дисплея в разі землетрусу тощо.

Однак, ніякі заходи не можуть гарантувати повного захисту від падіння в разі землетрусу.

Кріплення до стіни

Примітки:

• Надійно прикріпіть до стіни, колони або подібної конструкції за допомогою приладдя, що необхідно придбати окремо, наприклад дротів або ланцюгів відповідної міцності.
• Закріпіть у двох місцях на стіні, зліва та справа.
