TY-ST65VX100 - Support pour téléviseur plasma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour téléviseur plasma
Marque	Panasonic
Modèle	TY-ST65VX100
Compatibilité	Écrans plasma Panasonic spécifiques
Matériau	Métal et plastique
Dimensions (piédestal)	Non précisé dans la notice
Poids du piédestal	Non précisé dans la notice
Charge maximale supportée	Non précisé, se référer au poids de l'écran
Fonctions principales	Support au sol, panneau de blocage de lumière, serre-câbles
Accessoires inclus	Base, montants, chevilles, vis, taquets de fixation, panneau de blocage de lumière, fixations
Entretien et nettoyage	Chiffon doux et sec ; détergent neutre si très sale ; éviter solvants, diluants, cire
Sécurité	Installation par professionnel obligatoire ; supports antichute recommandés ; ne pas monter sur le piédestal
Installation	Nécessite au moins 3 personnes ; surface stable et horizontale ; espace libre de 10 cm sur les côtés et dessus, 7 cm derrière
Température ambiante max	40 °C
Pièces détachées et réparabilité	Contacter le revendeur pour pièces abîmées ; ne pas démonter ni modifier
Informations générales	Notice disponible en plusieurs langues ; téléchargement gratuit

FOIRE AUX QUESTIONS - TY-ST65VX100 PANASONIC

Comment installer le piédestal TY-ST65VX100 ?

L'installation doit être effectuée par un professionnel. Commencez par poser la base du socle à l'horizontale, insérez les chevilles du socle et fixez-les avec les vis. Fixez ensuite les montants du socle à l'arrière de l'écran plasma en utilisant les vis fournies. Assurez-vous de bien serrer toutes les vis.

Combien de personnes sont nécessaires pour installer le support ?

Il est obligatoire d'être au moins trois personnes pour poser ou déposer l'écran plasma et le piédestal. Cela évite les chutes et les blessures.

Quels sont les espacements à respecter autour de l'écran ?

Laissez un espace libre d'au moins 10 cm au-dessus et des deux côtés de l'écran, et d'au moins 7 cm derrière. N'obstruez pas les entrées et sorties d'air pour éviter les risques d'incendie.

Comment nettoyer le piédestal ?

Utilisez un chiffon doux et sec. Si très sale, un chiffon imbibé d'une solution légère de détergent neutre, puis essuyez avec un chiffon sec. N'utilisez jamais de solvants, diluants ou cire ménagère.

Est-il nécessaire d'installer des supports antichute ?

Oui, il est recommandé d'utiliser des supports antichute pour maintenir l'écran plasma, surtout en cas de séisme ou si des enfants grimpent sur le piédestal. Fixez solidement au mur avec des cordes ou chaînes suffisamment solides.

Puis-je utiliser ce piédestal avec un écran LCD ou LED ?

Non, ce piédestal est conçu uniquement pour les écrans plasma Panasonic mentionnés dans le catalogue. L'utilisation avec d'autres moniteurs peut entraîner une chute et des blessures.

Que faire si le piédestal est tordu ou abîmé ?

N'utilisez pas le piédestal s'il est tordu ou endommagé. Contactez dès que possible votre revendeur pour obtenir des pièces de rechange ou un remplacement.

Comment fixer le panneau de blocage de la lumière ?

Placez le panneau de blocage face avec la pièce de tissu vers le panneau arrière de l'écran. Repliez-le le long du pli, insérez ses extrémités dans les interstices entre les chevilles du socle et l'écran, puis alignez les trous et enfoncez les quatre taquets de fixation.

Comment utiliser les serre-câbles ?

Fixez les fixations sur le piédestal (droite et gauche). Connectez les câbles et le cordon d'alimentation, puis utilisez les fixations pour les attacher. Pour libérer le cordon, appuyez sur les deux crochets latéraux et tirez vers vous.

Où télécharger la notice du TY-ST65VX100 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction en choisissant une langue et en fournissant votre adresse email.

MODE D'EMPLOI TY-ST65VX100 PANASONIC

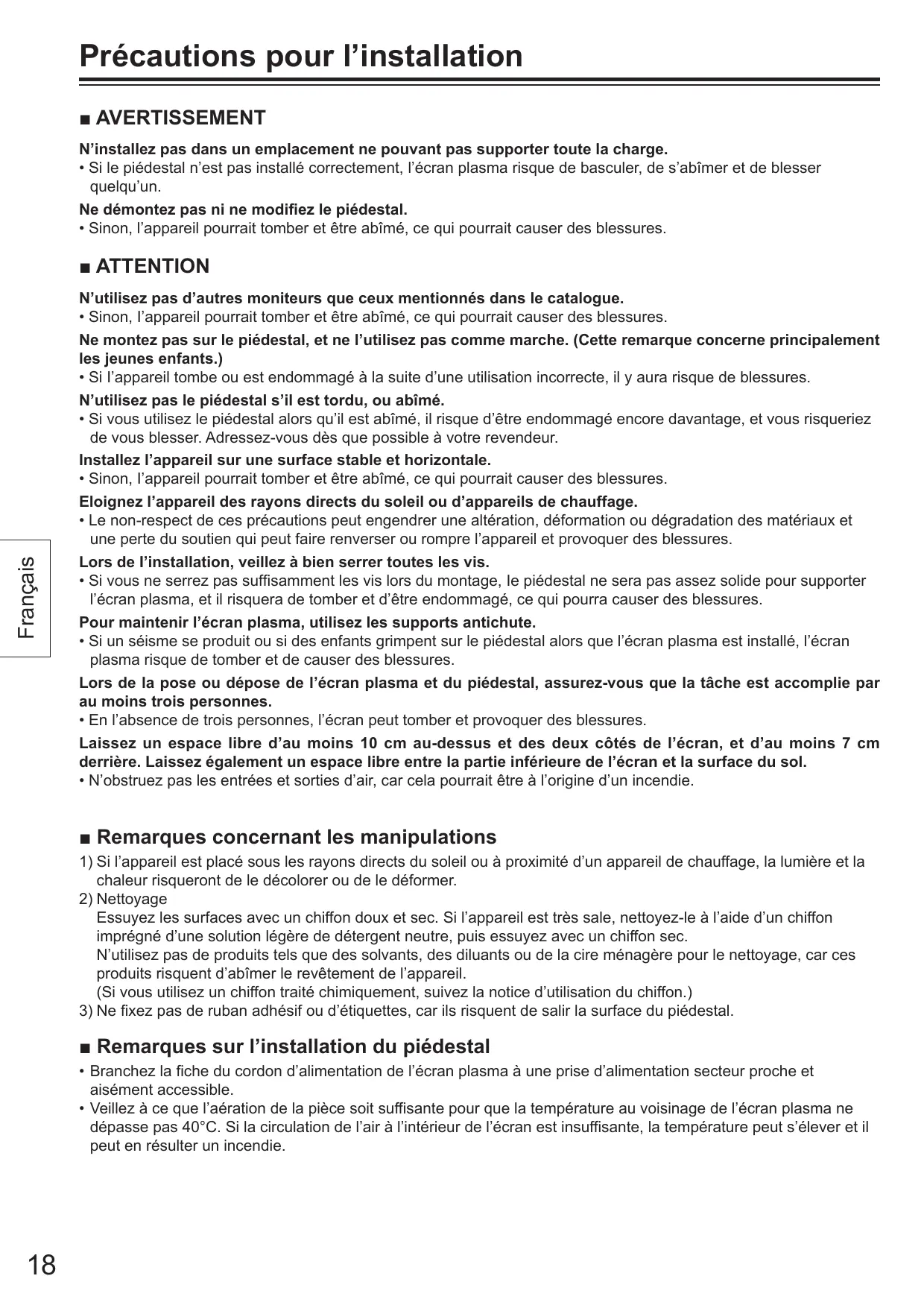

N'installez pas dans un emplacement ne pouvant pas supporter toute la charge.

- Si le piédestal n'est pas installé correctement, l'écran plasma risque de basculer, de s'abîmer et de blesser quelqu'un.

Ne démontez pas ni ne modifiez le piédestal.

- Sinon, l'appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

■ ATTENTION

N'utilisez pas d'autres moniteurs que ceux mentionnés dans le catalogue.

- Sinon, l'appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

Ne montez pas sur le piédestal, et ne l'utilisez pas comme marche. (Cette remarque concerne principalement les jeunes enfants.)

- Si l'appareil tombe ou est endommagé à la suite d'une utilisation incorrecte, il y aura risque de blessures.

N'utilisez pas le piédestal s'il est tordu, ou abîmé.

- Si vous utilisez le piédestal alors qu'il est abîmé, il risque d'être endommagé encore davantage, et vous risqueriez de vous blesser. Adressez-vous dès que possible à votre revendeur.

Installez l'appareil sur une surface stable et horizontale.

- Sinon, l'appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

Eloignez l'appareil des rayons directs du soleil ou d'appareils de chauffage.

- Le non-respect de ces précautions peut engendrer une altération, déformation ou dégradation des matériaux et une perte du soutien qui peut faire renverser ou rompre l'appareil et provoquer des blessures.

Lors de l'installation, veillez à bien serrer toutes les vis.

- Si vous ne serrez pas suffisamment les vis lors du montage, le piédestal ne sera pas assez solide pour supporter l'écran plasma, et il risquera de tomber et d'être endommagé, ce qui pourra causer des blessures.

Pour maintenir l'écran plasma, utilisez les supports antichute.

- Si un séisme se produit ou si des enfants grimpent sur le piédestal alors que l'écran plasma est installé, l'écran plasma risque de tomber et de causer des blessures.

Lors de la pose ou dépose de l'écran plasma et du piédestal, assurez-vous que la tâche est accomplie par au moins trois personnes.

- En l'absence de trois personnes, l'écran peut tomber et provoquer des blessures.

Laissez un espace libre d'au moins 10 cm au-dessus et des deux côtés de l'écran, et d'au moins 7 cm derrière. Laissez également un espace libre entre la partie inférieure de l'écran et la surface du sol.

- N'obstruez pas les entrées et sorties d'air, car cela pourrait être à l'origine d'un incendie.

■ Remarques concernant les manipulations

1) Si l'appareil est placé sous les rayons directs du soleil ou à proximité d'un appareil de chauffage, la lumière et la chaleur risqueront de le décolorer ou de le déformer.
2) Nettoyage

Essuyez les surfaces avec un chiffon doux et sec. Si l'appareil est très sale, nettoyez-le à l'aide d'un chiffon imprégné d'une solution légère de détergent neutre, puis essuyez avec un chiffon sec.

N'utilisez pas de produits tels que des solvants, des diluants ou de la cire ménagère pour le nettoyage, car ces produits risquent d'abîmer le revêtement de l'appareil.

(Si vous utilisez un chiffon traité chimiquement, suivez la notice d'utilisation du chiffon.)

3) Ne fixez pas de ruban adhésif ou d'étiquettes, car ils risquent de salir la surface du piédestal.

■ Remarques sur l'installation du piédestal

• Branchez la fiche du cordon d'alimentation de l'écran plasma à une prise d'alimentation secteur proche et aisément accessible.
• Veillez à ce que l'aération de la pièce soit suffisante pour que la température au voisinage de l'écran plasma ne dépasse pas 40°C. Si la circulation de l'air à l'intérieur de l'écran est insuffisante, la température peut s'élever et il peut en résulter un incendie.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE.

PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RESULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

Pièces pour assemblage (N'oubliez pas de vérifier les pièces avant de les assembler)

A Vis de fixation des chevilles du socle (2)M8 × 60	E Fixations (2)	G Base du socle (1)
B Vis de fixation des montants du socle (2)Vis de fixation des montants du socle pour écran (4)[IMAGE]M8 × 30	F Montants du socle (2)[TTSK]
C Taquets de fixation (4)		H Panneau de blocage de la lumière (1)
D Chevilles du socle (2)[2ZZS]

Assemblage du piédestal

1 Posez la base du socle de sorte qu'elle soit à l'horizontale.

Pour éviter d'endommager la base du socle, placez-la sur une surface de plancher plane ou sur un support.

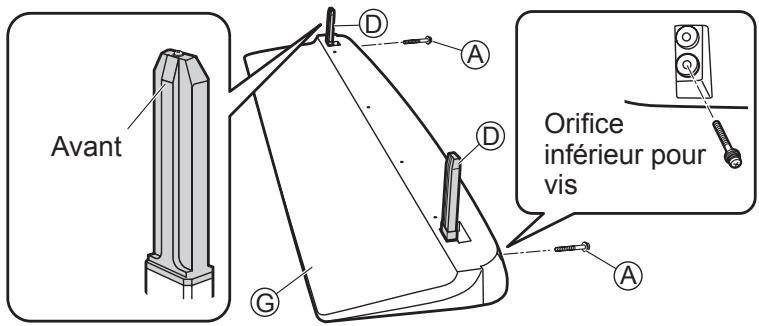

2 Posez et fixez les chevilles du socle.

(1) Insérez les deux chevilles du socle Ⓓ dans la face supérieure de la base du socle Ⓔ.

- Les chevilles du socle Ⓓ ont une partie avant et une partie arrière.

(2) Fixez fermement les vis de fixation des chevilles du socle Ⓐ dans l'orifice inférieur pour vis de la base du socle Ⓖ.

Avant Orifice inférieur pour vis

Fixation du piédestal à l'écran

Pour installer le piédestal, reportez-vous au mode d'emploi de l'écran plasma.

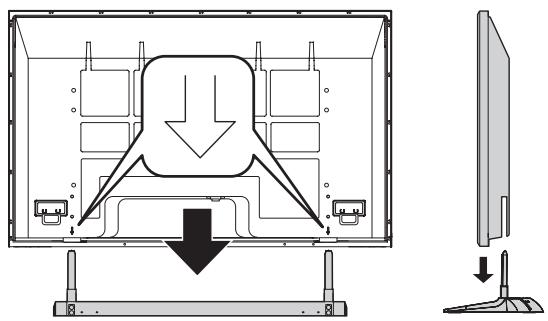

1 Fixez l'écran plasma au piédestal.

Des flèches apparaissent sur le couvercle arrière aux emplacements indiqués ci-dessous.

Alignez les chevilles du socle Ⓓ sur ces flèches, et installez l'écran plasma.

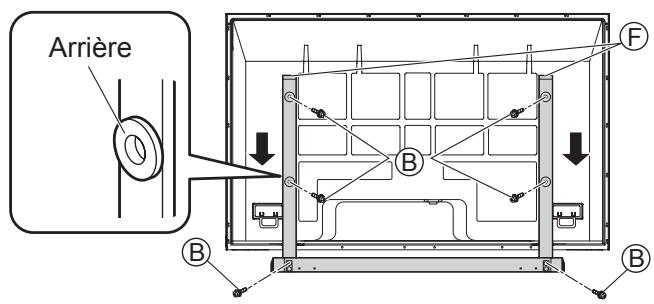

2 Fixez les montants du socle.

(1) Insérez les deux montants du socle Ⓕ dans la base du socle Ⓖ par l'arrière de l'écran plasma, puis utilisez les vis de fixation des montants du socle Ⓑ pour fixer les montants du socle Ⓕ.
- Les montants du socle Ⓕ ont une partie avant et une partie arrière.
(2) Utilisez les quatre vis de fixation des montants du socle pour écran Ⓑ pour fixer les montants du socle Ⓓ et l'écran plasma.

Fixation du panneau de blocage de la lumière

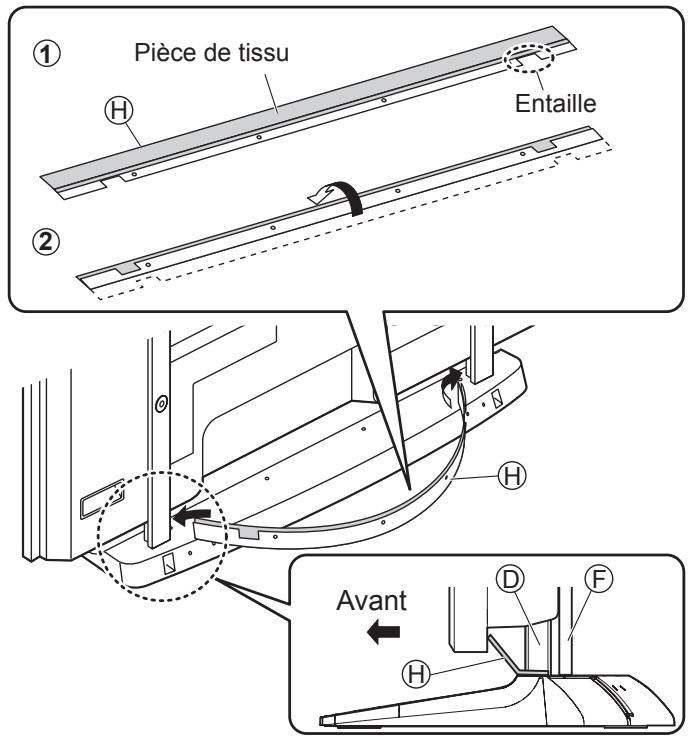

1 Préparez le panneau de blocage de la lumière.

(1) Placez le panneau de blocage de la lumière Ⓗ avec la pièce de tissu sur le dessus.
(2) Repliez le long du pli la partie du panneau avec entailles et orifices. (Voir l'illustration.)

2 Fixez et immobilisez le panneau de blocage de la lumière.

(1) Pliez légèrement le panneau de blocage de la lumière pour lui donner la forme d'un U, et insérez ses extrémités dans les interstices (droit et gauche) entre les chevilles du socle et l'écran plasma. Alignez les entailles sur le panneau de blocage de la lumière à l'aide des chevilles du socle.
- La face où se trouve la pièce de tissu doit faire face au panneau arrière de l'écran plasma.

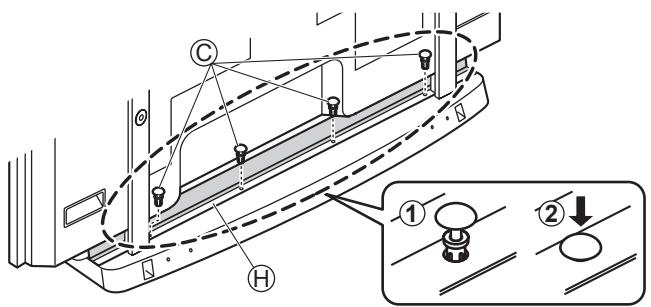

(2) Alignez les quatre orifices du panneau de blocage de la lumière Ⓗ sur les orifices de la base du socle, insérez les (quatre) taquets de fixation Ⓒ et enfoncez-les fermement pour les mettre en place.

① Pièce de tissu H Entaille ② Avant D F H

Instructions de mise en place des serre-câble

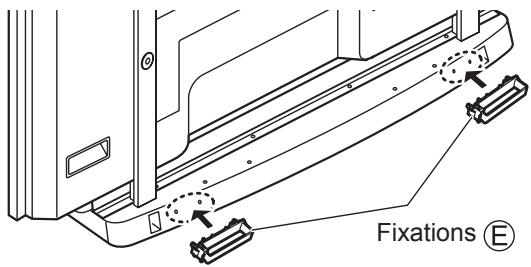

1 Fixez les fixations sur le piédestal.
Fixez les fixations Ⓔ du support (à droite et à gauche).

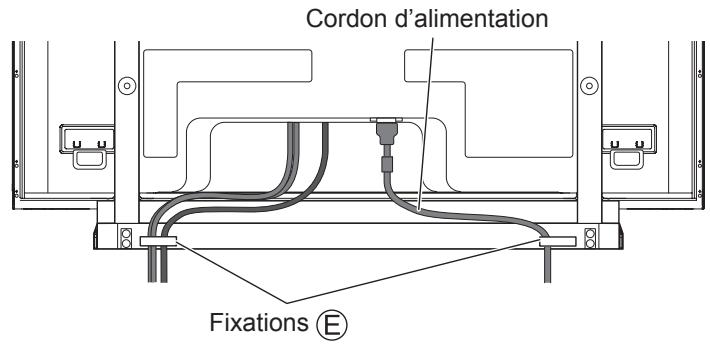

2 Connectez les câbles et branchez le cordon d'alimentation.
3 Utilisez les fixations pour attacher les câbles et le cordon d'alimentation.

Cordon d'alimentation Fixations Ⓔ

Fixations Ⓔ

Comment maintenir le cordon :
Comment libérer le cordon :

Appuyez sur les deux crochets latéraux et tirez vers vous

* Pour le branchement des câbles, reportez-vous au mode d'emploi de l'écran plasma.

Pour éviter que l'écran plasma tombe

Supports anti-chute

Il est recommandé de prendre les mesures nécessaires pour éviter que l'écran plasma ne bascule dans de telles situations.

* Les informations de cette section visent à réduire les risques de blessures causées par le basculement de l'écran plasma en cas de tremblement de terre, etc.

Aucune de ces mesures ne garantit toutefois contre tous les tremblements de terre.

Fixation sur un mur

Remarques :

• Fixez solidement à un mur, un pilier ou une structure robuste identique au moyen d'accessoires achetés séparément comme des cordes ou des chaînes suffisamment solides.
• Fixez sur le mur en deux endroits à gauche et à droite.
