Produkttyp	Stativ för plasma-TV
Märke	Panasonic
Modell	TY-ST65VX100
Kompatibilitet	Specifika Panasonic plasmaskärmar
Material	Metall och plast
Mått (sockel)	Ej angivet i manualen
Sockelns vikt	Ej angivet i manualen
Maximal belastning	Ej angivet, hänvisa till skärmens vikt
Huvudfunktioner	Golvstativ, ljusblockeringspanel, kabelklämmor
Ingående tillbehör	Bottenplatta, stolpar, pluggar, skruvar, fästpinnar, ljusblockeringspanel, fästen
Underhåll och rengöring	Mjuk, torr trasa; neutralt rengöringsmedel om mycket smutsigt; undvik lösningsmedel, thinner, vax
Säkerhet	Installation av fackman obligatorisk; fallskyddsstöd rekommenderas; klättra inte på stativet
Installation	Kräver minst 3 personer; stabil och horisontell yta; minst 10 cm fritt utrymme på sidorna och ovanför, 7 cm bakom
Maximal omgivningstemperatur	40 °C
Reservdelar och reparerbarhet	Kontakta återförsäljaren för skadade delar; demontera eller modifiera inte
Allmän information	Manual tillgänglig på flera språk; gratis nedladdning

Vanliga frågor - TY-ST65VX100 PANASONIC

Hur installerar man stativet TY-ST65VX100?

Installationen ska utföras av en fackman. Börja med att placera sockelns bas horisontellt, sätt i sockelns pluggar och fäst dem med skruvarna. Fäst sedan sockelns stolpar på plasmaskärmens baksida med de medföljande skruvarna. Se till att alla skruvar är ordentligt åtdragna.

Hur många personer krävs för att installera stativet?

Det krävs minst tre personer för att placera eller ta bort plasmaskärmen och stativet. Detta förhindrar fall och skador.

Vilka avstånd måste hållas runt skärmen?

Lämna minst 10 cm fritt utrymme ovanför och på båda sidor av skärmen, och minst 7 cm bakom. Blockera inte luftintag och utlopp för att undvika brandrisk.

Hur rengör man stativet?

Använd en mjuk, torr trasa. Om mycket smutsigt, använd en trasa fuktad med en svag lösning av neutralt rengöringsmedel, torka sedan med en torr trasa. Använd aldrig lösningsmedel, thinner eller hushållsvax.

Är det nödvändigt att installera fallskyddsstöd?

Ja, det rekommenderas att använda fallskyddsstöd för att hålla plasmaskärmen på plats, särskilt vid jordbävning eller om barn klättrar på stativet. Fäst dem stadigt i väggen med tillräckligt starka rep eller kedjor.

Kan jag använda detta stativ med en LCD- eller LED-skärm?

Nej, detta stativ är avsett endast för de Panasonic plasmaskärmar som anges i katalogen. Användning med andra bildskärmar kan leda till fall och skador.

Vad gör jag om stativet är böjt eller skadat?

Använd inte stativet om det är böjt eller skadat. Kontakta din återförsäljare så snart som möjligt för att få reservdelar eller ett utbyte.

Hur fäster man ljusblockeringspanelen?

Placera ljusblockeringspanelen med tygstycket mot skärmens bakpanel. Vik den längs vecket, för in dess ändar i springorna mellan sockelns pluggar och skärmen, rikta in hålen och tryck in de fyra fästpinnarna.

Hur använder man kabelklämmorna?

Fäst fästena på stativet (höger och vänster). Anslut kablarna och strömkabeln, använd sedan fästena för att binda dem. För att lossa kabeln, tryck på de två sidokrokarna och dra mot dig.

Var kan jag ladda ner manualen för TY-ST65VX100?

Manualen finns gratis i PDF-format på notice-facile.com. Du kan även begära en översättning genom att välja ett språk och ange din e-postadress.

BRUKSANVISNING TY-ST65VX100 PANASONIC

Installera inte på en plats som inte kan bära upp hela belastningen.

- Om bottenplattan inte monteras på rätt sätt, kan plasmaskärmen falla ned och orsaka personskador.

Försök inte att plocka isär eller modifiera bottenplattan.

- Detta kan leda till att enheten faller och utsätts för skador, eller kan orsaka personskador.

■ OBSERVERA

Använd inga andra television än de som anges i katalogen.

- Om så inte sker kan enheten välta och skadas och orsaka personskada.

Klättra inte upp på bottenplattan eller använd den som stege. (Se till att barn inte klättrar på stativet.)

- Om enheten välter eller skadas på grund av felaktig användning kan skada uppstå.

Använd inte bottenplattan om den blir skev, får sprickor eller på annat sätt blir trasig.

- Om bottenplattan används när den är trasig kan den skadas ytterligare och orsaka personskada. Kontakta inköpsstället snarast.

Montera på stabil, jämn yta.

- Om så inte sker kan enheten välta och skadas och orsaka personskada.

Håll enheten borta från direkt solsken och värmeanordningar.

- Hög värme kan orsaka snedvridning, deformering, materialförslitning och försämrad hållbarhet som gör att utrustningen faller eller går sönder och orsakar skador.

Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

- Om tillräcklig omsorg inte läggs på att kontrollera att skruvarna dras åt ordentligt under monteringen kommer bottenplattan inte att bli tillräckligt stark för att bära upp plasmaskärmen och den kan välta och skadas och orsaka personskada.

Använd tippskydden som finns som tillbehör för att fästa plasmaskärmen på plats.

- Om en jordbävning inträffar eller om barn klättrar på stativet när plasmaskärmen är monterad kan plasmaskärmen välta och orsaka personskada.

Se till att allt arbete vid installering och borttagning av plasmaskärmen och stativet utförs av minst tre personer.

- Skärmen kan tappas om det är färre än tre personer som utför arbetet, och det kan leda till personskador.

Se till att det finns minst 10 cm ledigt utrymme ovanför, till höger och till vänster om skärmen, och minst 7 cm bakom den. Håll även fritt mellan bildskärmens undersida och golvet.

- Täck inte för luftintagshålen eller luftutsläppshålen, eftersom det kan leda till brand.

■ Att iaktta vid hantering

1) Om enheten är placerad i direkt solljus eller bredvid en spis, kan ljuset och värmen orsaka missfärgning eller deformering.
2) Rengöring

Torka av utsidan med en mjuk, torr trasa. Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk.

Använd inte produkter som t.ex. lösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt.

(Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.)

3) Fäst inte självhäftande tape eller dekaler eftersom de kan smutsa ner bottenplattans yta.

■ Att iaktta vid montering av bottenplattan

• Montera enheten på ett ställe där det finns ett närbeläget och lättillgängligt vägguttag för anslutning av skärmen.
• Tillförsäkra god ventilation så att temperaturen inuti skärmen ej riskerar att överstiga 40°C. Dålig ventilation kan leda till överhettning inuti skärmen och därmed risk för brand.

PROFESSIONELL INSTALLATION KRÄVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

Delar för montering (Kontrollera alla delar innan montering)

A Fästskruvar för ställets stift (2)M8 × 60	E Klämmor (2)	G Ställets basplatta (1)
B Fästskruvar för ställets stag (2)Fästskruvar för ställets stag i skärmen (4)[IMAGE]M8 × 30	F Ställets stag (2)[WESW]
C Fäststift (4)		H Ljusblockeringspanel (1)
D Ställets stift (2)

1 Placera ställets basplatta på ett jämnt och horisontellt underlag.

För att undvika att ställets basplatta skadas ska den placeras på ett jämnt golv eller på ett stativ.

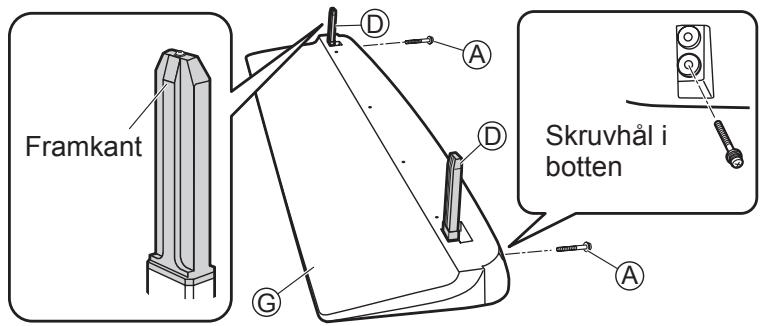

2 Fäst och lås ställets stift.

(1) Placera de två ställets stift Ⓓ i hålen på ställets basplatta översida Ⓖ.
- Ställets stift Ⓓ har en framsida och en baksida.
(2) Fäst buitarna ordentligt fästskruvar för ställets stift Ⓐ i ställets basplatta Ⓖ baksida.

Framkant D A D G Skruvhål i botten A

Fästa bottenplattan på skärmen

Se bruksanvisningen till din plasmaskärmen för bottenplattans monteringsinstruktioner.

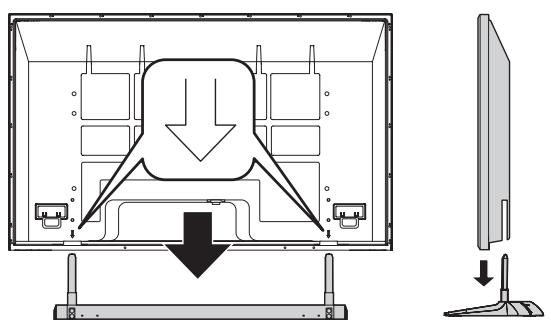

1 Fäst plasmaskärmen på bottenplattan.

Det finns pilmarkeringar på bakhöljet på de platser som visas nedan.

Rikta in ställets stift Ⓓ med hjälp av dessa pilar och installera plasmaskärmen.

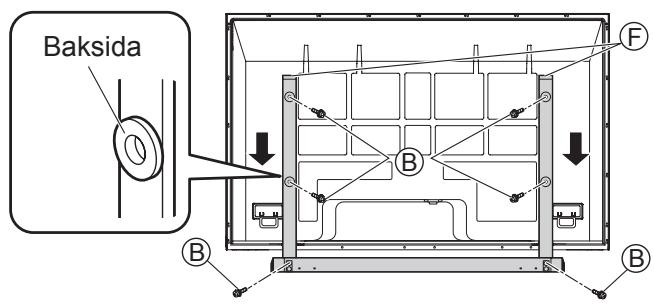

2 Fäst stativets stolpar.

(1) Sätt i de två ställets stag Ⓕ i stativets ställets basplatta Ⓖ från plasmaskärmen baksida, och använd därefter fästskruvar för ställets stag Ⓑ för att fästa ställets stag Ⓕ.

- Ställets stag Ⓕ har en framsida och en baksida.

(2) Använd de fyra fästskruvarna för ställets stag i skärmen Ⓑ för att fästa ställets stag Ⓕ i skärmen.

1 Gör klart ljusblockeringspanelen.

(1) Placera ljusblockeringspanelen Ⓗ med tygarket vänt uppåt.
(2) Vik över paneldelen med hacken och hålen i längs vecket. (Se figuren.)

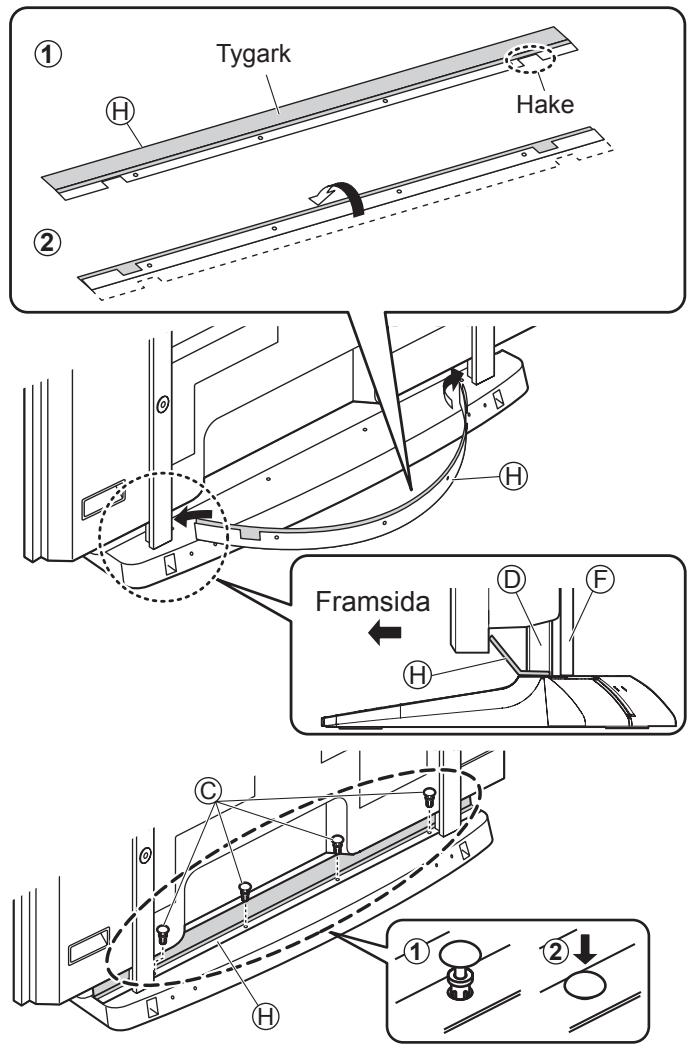

2 Sätt fast och säkra ljusblockeringspanelen.

(1) Böj ljusblockeringspanelen en aning till ett U och stick in höger och vänster ände mellan ställets stift och plasmaskärmen. Passa in ställets stift i hacken i ljusblockeringspanelen.

- Tygarkssidan ska vara vänd mot plasmaskärmens baksida.

(2) Passa ihop de fyra hålen i ljusblockeringspanelen Ⓗ med hålen i ställets bottenplatta, stick in de fyra fäststiften Ⓒ och tryck ned hårt på fäststiften så att de låses fast på plats.

① Tygark Hake ② Framsida D F ① ②

Anvisningar för kabelbindning

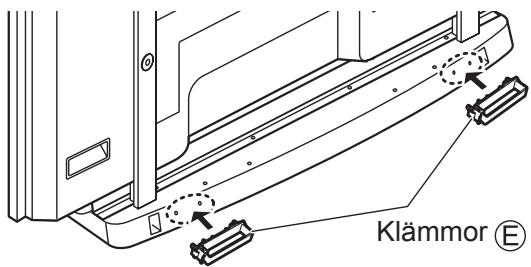

1 Montera klämmorna på bottenplattan.
Fäst hållarna till stativhållarna Ⓔ (vänster och höger).

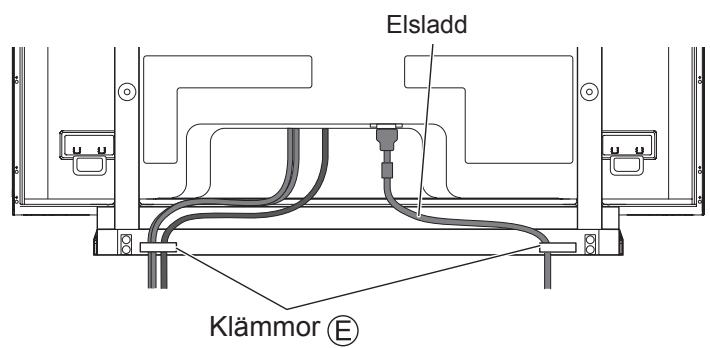

2 Anslut kabeln och nätsladden.
3 Använd klämmorna till att fästa kabeln och nätsladden.

Elsladd Klämmor E

* Se plasmaskärmen bruksanvisning för kabelanslutning.

Klämmor E

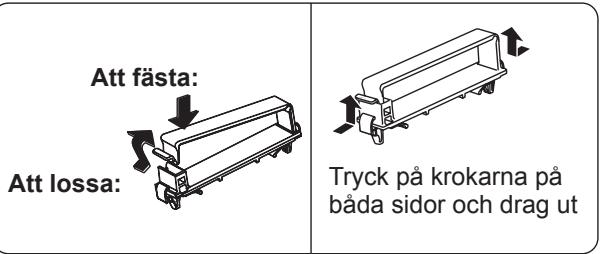

Att fästa: Att lossa: Tryck på krokarna på båda sidor och drag ut

Att hindra plasmaskärmen från att välta

Tippskydd

Vi rekommenderar att du vidtager åtgärder för att förhindra att plasmaskärmen faller omkull i sådana fall.

* Informationen i det här avsnittet är avsedd att minska risken för skador som kan uppstå om plasmaskärmen faller omkull i samband med en jordbävning e.d.

Inga åtgärder kan dock garantera ett totalt skydd mot alla jordbävningar.

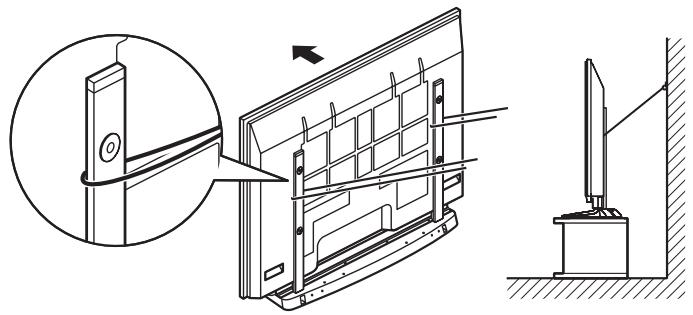

Montering på en vägg

Observera:

• Fäst ordentligt i en vägg, pelare eller liknande stadig struktur med separat inköpt material som till exempel trådar eller kedjor med lämplig hålfasthet.
• Fäst i väggen på två platser vardera på vänster och höger sida.
