TY-ST65VX100 - Plasma TV-beslag PANASONIC - Gratis brugsanvisning og manual

Produkttype	Støtte til plasma-tv
Mærke	Panasonic
Model	TY-ST65VX100
Kompatibilitet	Specifikke Panasonic plasma-skærme
Materiale	Metal og plast
Dimensioner (sokkel)	Ikke angivet i vejledningen
Sokkelvægt	Ikke angivet i vejledningen
Maksimal belastning	Ikke angivet, se henvises til skærmens vægt
Hovedfunktioner	Gulvstøtte, lysblokeringspanel, kabelclips
Medfølgende tilbehør	Base, stolper, dyvler, skruer, fastgørelsestapper, lysblokeringspanel, beslag
Vedligeholdelse og rengøring	Blød, tør klud; neutralt rengøringsmiddel, hvis meget snavset; undgå opløsningsmidler, fortyndere, voks
Sikkerhed	Installation af professionel påkrævet; anti-fald understøttelser anbefales; ikke stå på soklen
Installation	Kræver mindst 3 personer; stabilt og vandret underlag; fri plads på 10 cm i siderne og ovenover, 7 cm bagved
Maksimal omgivelsestemperatur	40 °C
Reservedele og reparationsmuligheder	Kontakt forhandleren for beskadigede dele; ikke adskille eller ændre
Generelle oplysninger	Vejledning tilgængelig på flere sprog; gratis download

Ofte stillede spørgsmål - TY-ST65VX100 PANASONIC

Hvordan installerer man soklen TY-ST65VX100 ?

Installationen skal udføres af en professionel. Start med at placere soklens base vandret, indsæt soklens dyvler og fastgør dem med skruer. Fastgør derefter soklens stolper på bagsiden af plasma-skærmen ved hjælp af de medfølgende skruer. Sørg for at stramme alle skruer godt.

Hvor mange personer er nødvendige for at installere støtten ?

Det er påkrævet at være mindst tre personer til at sætte eller tage plasma-skærmen og soklen op/ned. Dette forhindrer fald og skader.

Hvilke afstande skal overholdes omkring skærmen ?

Efterlad mindst 10 cm fri plads over og på begge sider af skærmen, og mindst 7 cm bagved. Bloker ikke luftindtag og -udtag for at undgå brandfare.

Hvordan rengør man soklen ?

Brug en blød, tør klud. Hvis meget snavset, en klud fugtet med en let opløsning af neutralt rengøringsmiddel, og tør derefter med en tør klud. Brug aldrig opløsningsmidler, fortyndere eller husvoks.

Er det nødvendigt at installere anti-fald understøttelser ?

Ja, det anbefales at bruge anti-fald understøttelser til at fastholde plasma-skærmen, især ved jordskælv eller hvis børn klatrer på soklen. Fastgør sikkert til væggen med tilstrækkeligt stærke reb eller kæder.

Kan jeg bruge denne sokkel med en LCD- eller LED-skærm ?

Nej, denne sokkel er designet udelukkende til Panasonic plasma-skærme nævnt i kataloget. Brug med andre skærme kan medføre fald og skader.

Hvad gør jeg, hvis soklen er skæv eller beskadiget ?

Brug ikke soklen, hvis den er skæv eller beskadiget. Kontakt hurtigst muligt din forhandler for at få reservedele eller en erstatning.

Hvordan fastgør man lysblokeringspanelet ?

Placer lysblokeringspanelet med stofsiden mod skærmens bagpanel. Fold det langs folden, indsæt dets ender i mellemrummene mellem soklens dyvler og skærmen, justér hullerne og tryk de fire fastgørelsestapper i.

Hvordan bruger man kabelclipsene ?

Fastgør beslagene på soklen (højre og venstre). Tilslut kablerne og strømledningen, og brug derefter beslagene til at fastgøre dem. For at frigøre ledningen tryk på de to sidekroge og træk mod dig.

Hvor downloader man vejledningen til TY-ST65VX100 ?

Vejledningen er gratis tilgængelig i PDF-format på notice-facile.com. Du kan også anmode om en oversættelse ved at vælge et sprog og opgive din e-mailadresse.

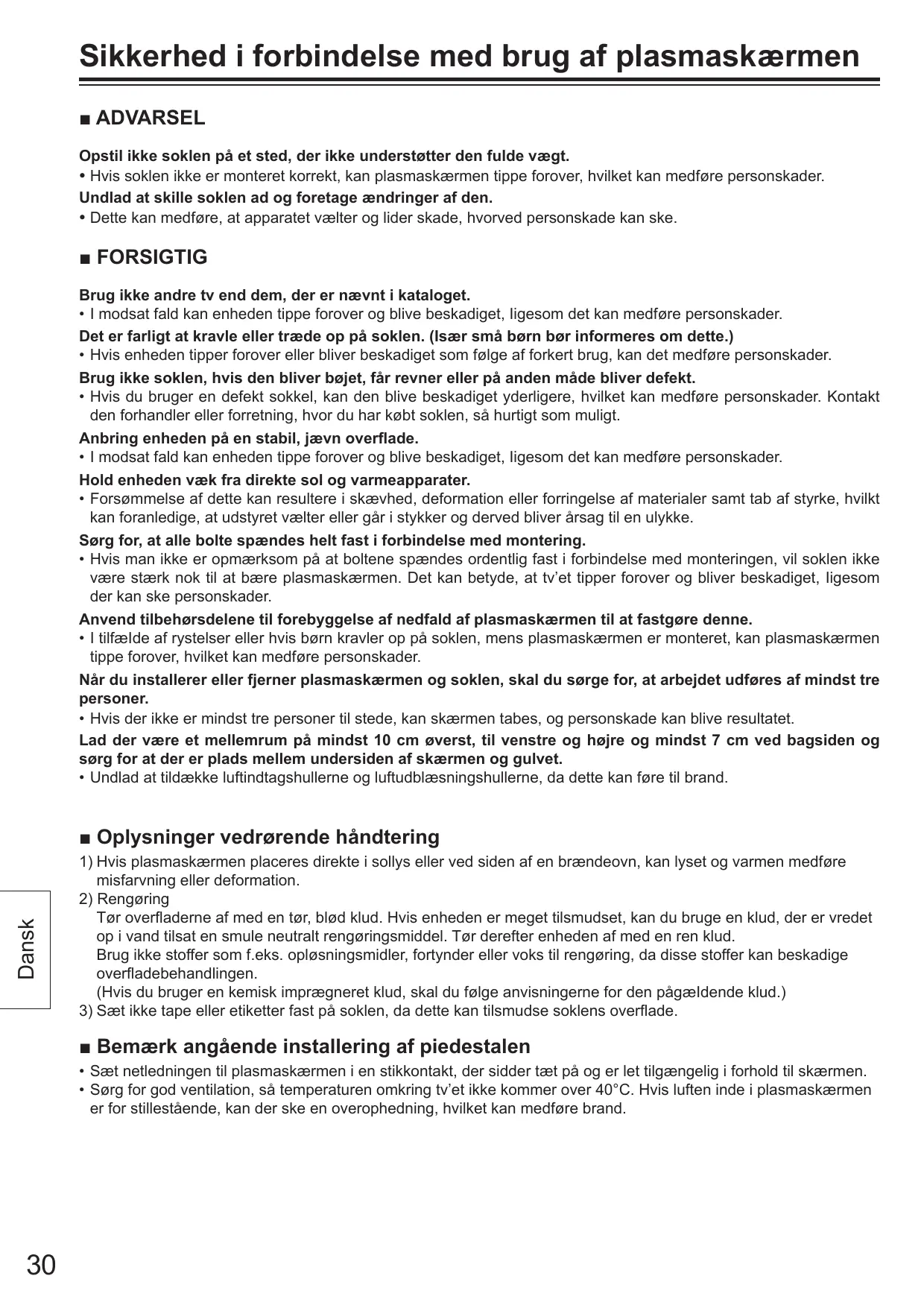

BRUGSANVISNING TY-ST65VX100 PANASONIC

Opstil ikke soklen på et sted, der ikke understøtter den fulde vægt.

- Hvis soklen ikke er monteret korrekt, kan plasmaskærmen tippe forover, hvilket kan medføre personskader.

Undlad at skille soklen ad og foretage ændringer af den.

- Dette kan medføre, at apparatet vælter og lider skade, hvorved personskade kan ske.

■ FORSIGTIG

Brug ikke andre tv end dem, der er nævnt i kataloget.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Det er farligt at kravle eller træde op på soklen. (Især små børn bør informeres om dette.)

- Hvis enheden tipper forover eller bliver beskadiget som følge af forkert brug, kan det medføre personskader.

Brug ikke soklen, hvis den bliver bøjet, får revner eller på anden måde bliver defekt.

- Hvis du bruger en defekt sokkel, kan den blive beskadiget yderligere, hvilket kan medføre personskader. Kontakt den forhandler eller forretning, hvor du har købt soklen, så hurtigt som muligt.

Anbring enheden på en stabil, jævn overflade.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Hold enheden væk fra direkte sol og varmeapparater.

- Forsømmelse af dette kan resultere i skævhed, deformation eller forringelse af materialer samt tab af styrke, hvilkt kan foranledige, at udstyret vælter eller går i stykker og derved bliver årsag til en ulykke.

Sørg for, at alle bolte spændes helt fast i forbindelse med montering.

- Hvis man ikke er opmærksom på at boltene spændes ordentlig fast i forbindelse med monteringen, vil soklen ikke være stærk nok til at bære plasmaskærmen. Det kan betyde, at tv'et tipper forover og bliver beskadiget, ligesom der kan ske personskader.

Anvend tilbehørsdelene til forebyggelse af nedfald af plasmaskærmen til at fastgøre denne.

- I tilfælde af rystelser eller hvis børn kravler op på soklen, mens plasmaskærmen er monteret, kan plasmaskærmen tippe forover, hvilket kan medføre personskader.

Når du installerer eller fjerner plasmaskærmen og soklen, skal du sørge for, at arbejdet udføres af mindst tre personer.

- Hvis der ikke er mindst tre personer til stede, kan skærmen tabes, og personskade kan blive resultatet.

Lad der være et mellemrum på mindst 10 cm øverst, til venstre og højre og mindst 7 cm ved bagsiden og sørg for at der er plads mellem undersiden af skærmen og gulvet.

- Undlad at tildække luftindtagshullerne og luftudblæsningshullerne, da dette kan føre til brand.

■ Oplysninger vedrørende håndtering

1) Hvis plasmaskærmen placeres direkte i sollys eller ved siden af en brændeovn, kan lyset og varmen medføre misfarvning eller deformation.
2) Rengøring

Tør overfladerne af med en tør, blød klud. Hvis enheden er meget tilsmudset, kan du bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud.

Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen.

(Hvis du bruger en kemisk imprægneret klud, skal du følge anvisningerne for den pågældende klud.)

3) Sæt ikke tape eller etiketter fast på soklen, da dette kan tilsmudse soklens overflade.

■ Bemærk angående installering af piedestalen

• Sæt netledningen til plasmaskærmen i en stikkontakt, der sidder tæt på og er let tilgængelig i forhold til skærmen.
• Sørg for god ventilation, så temperaturen omkring tv'et ikke kommer over 40°C. Hvis luften inde i plasmaskærmen er for stillestående, kan der ske en overophedning, hvilket kan medføre brand.

PROFESSIONEL INSTALLATION ER PÅKRÆVET.

PANASONIC PÅTAGER SIG INTET ANSVAR FOR EJENDOMSSKADE OG/ELLER ALVORLIG PERSONSKADE, INKLUSIVE D∅D, SOM ER ET RESULTAT AF FEJLAGTIG INSTALLATION ELLER FORKERT HÅNDTERING.

A Fastgørelsesskruer til stativstift (2)M8 × 60	E Klemmer (2)	G Stativfod (1)
B Fastgørelsesskruer til stativstænger (2)Fastgørelsesskruer til skærm-stativstænger (4)[IMAGE]M8 × 30	F Stativstænger (2)
C Fastgørelsesstifter (4)		H Lysblokerende panel (1)
D Stativstifter (2)[TYPDC]

Samling af soklen

1 Placer stativfoden, så den ligger lige.

Placer stativfoden på et fladt gulv eller på et underlag for at undgå at beskadige den.

(1) Sæt de to stativstifter ⑭ i toppen af stativfoden ⑧.

- Stativstifter Ⓓ har en forside og en bagside.

(2) Sæt fastgørelsesskruer til stativstift Ⓐ godt fast i stativfodens Ⓖ bagside.

Fastgør soklen til skærmen

Se betjeningsvejledning til din plasmaskærm angående montering af soklen.

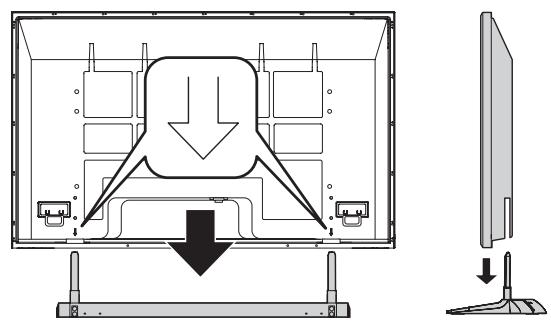

1 Monter plasmaskærmen på soklen.

Der vises pilemærker på bagpanelet på de nedenfor viste steder.

Juster stativstifter Ⓓ i forhold til disse pile, og fastgør plasmaskærmen.

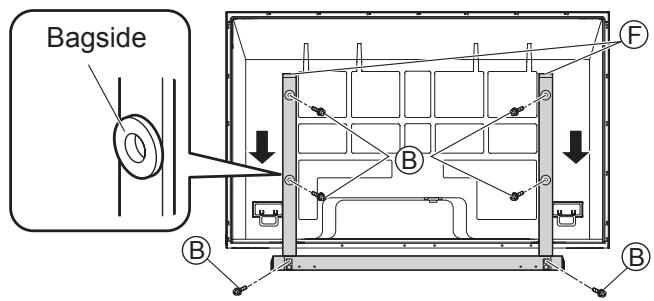

2 Monter sokkelstængerne.

(1) Sæt de to stativstænger Ⓕ godt fast i stativfoden Ⓖ fra plasmaskærmens bagside, og brug derefter fastgørelsesskruer til stativstænger Ⓑ til at fastgøre stativstænger Ⓕ.

- Stativstænger Ⓕ har en forside og en bagside.

(2) Brug de fire fastgørelsesskruer Ⓑ til skærmstativstængerne til at fastgøre stativstængerne Ⓕ og plasmaskærmen.

Bagside B F B B

Montering af det lysblokerende panel

1 Gør det lysblokerende panel klart.

(1) Anbring det lysblokerende panel Ⓗ med tøjpladen vendende opad.

(2) Fold den del af panelet med hakker og holder i langs folden (se illustrationen).

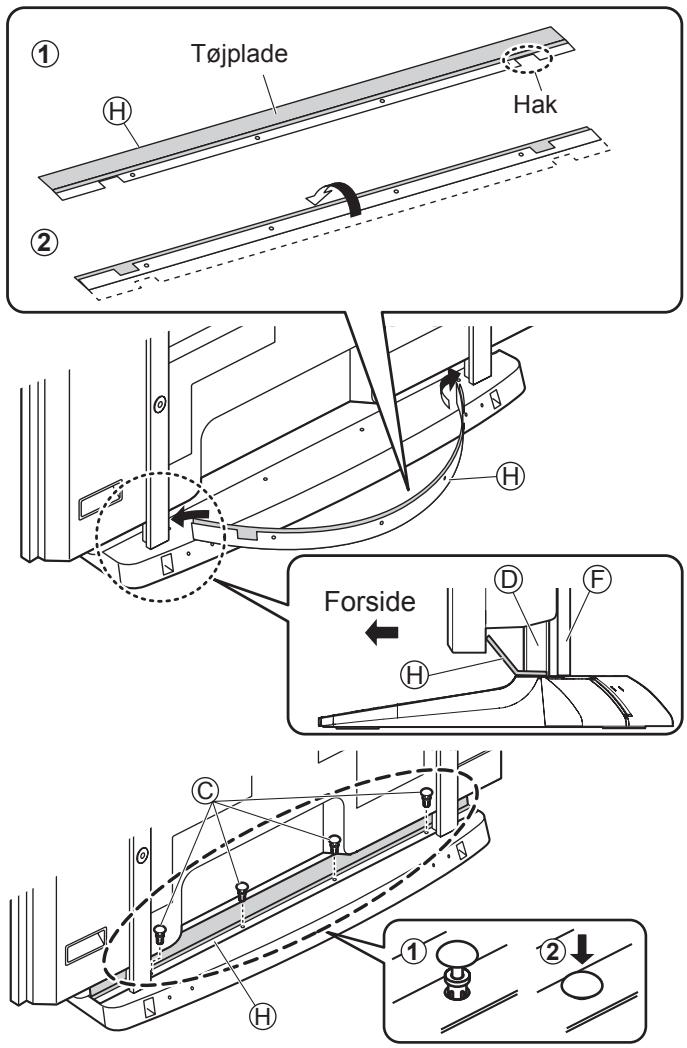

2 Påsæt og fastgør det lysblokerende panel.

(1) Bøj det lysblokerende panel en smule for at danne en U-form og sæt enderne ind i åbningerne (højre og venstre) mellem stativstifterne og plasmaskærmen. Sæt hakkene i det lysblokerende panel ud for stativstifterne.

- Tøjpladen bør vende mod plasmaskærmens bagpanel.

(2) Sæt de fire huller i det lysblokerende panel Ⓗ ud for hullerne i stativfoden, sæt de (fire) fastgørelsesstifter Ⓒ i og tryk hårdt ned på oversiden af fastgørelsesstifterne for at låse dem på plads.

Tøjplade Hak ① ② Forside D F ① ②

Instruktioner for fastgøringsbånd

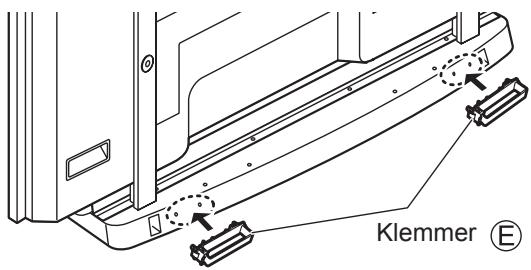

1 Monter klemmerne på soklen.
Monter sokkelklemmerne Ⓔ (højre og venstre).

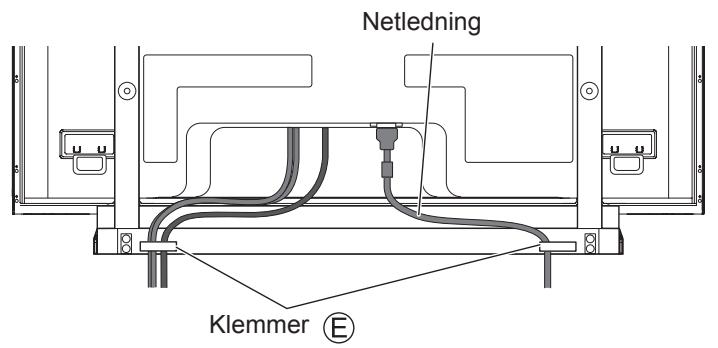

2 Monter kablet og netledningen.
3 Brug klemmerne til at fastgøre kablet og netledningen.

Netledning Klemmer Ⓔ

Klemmer E

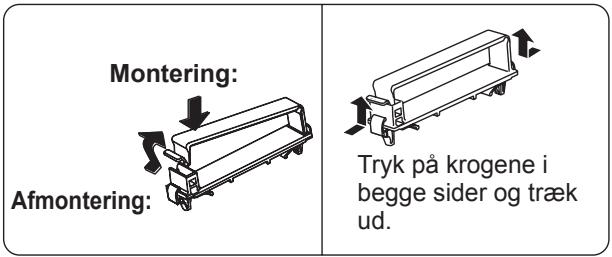

Montering: Afmontering: Tryk på krogene i begge sider og træk ud.

* Angående kabeltilslutning, henviser vi til monteringsvejledningen for plasmaskærmen.

Forebyggelse af at plasmaskærmen tipper forover

Sikkerhedsbeslag

Vi anbefaler, at der træffes forholdsregler til at forhindre at plasmaskærmen falder ned.

* Informationen i dette afsnit har til formål at reducere risikoen for tilskadekomst forårsaget af, at plasmaskærmen vælter under et jordskælv etc.

Ingen forholdsregler kan dog garantere beskyttelse mod alle jordskælv.

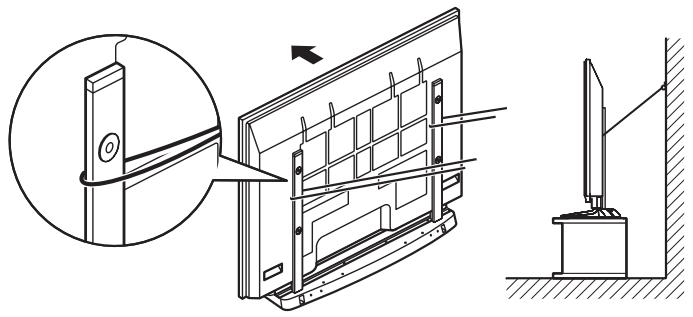

Fastgørelse til en væg

Bemærk:

• Fastgøres godt på en væg, en stolpe eller en lignende solid struktur ved hjælp af produkter som for eksempel snore eller kæder (kan anskaffes separat) af tilstrækkelig styrke.
• Fastgøres til væggen på to steder til venstre og højre.
