TY-ST65VX100 - Крепление для плазменного телевизора PANASONIC - Бесплатное руководство пользователя

Тип продукта	Подставка для плазменного телевизора
Бренд	Panasonic
Модель	TY-ST65VX100
Совместимость	Специфические плазменные экраны Panasonic
Материал	Металл и пластик
Размеры (пьедестала)	В инструкции не указано
Вес пьедестала	В инструкции не указано
Максимальная нагрузка	Не указано, обратитесь к весу экрана
Основные функции	Напольная подставка, светоблокирующая панель, кабельные стяжки
В комплекте	Основание, стойки, дюбели, винты, фиксаторы, светоблокирующая панель, крепления
Уход и чистка	Мягкая сухая ткань; нейтральное моющее средство при сильном загрязнении; избегать растворителей, разбавителей, воска
Безопасность	Обязательная установка профессионалом; рекомендуется использовать противоударные опоры; не вставать на пьедестал
Установка	Требуется как минимум 3 человека; устойчивая и горизонтальная поверхность; свободное пространство 10 см по бокам и сверху, 7 см сзади
Максимальная температура окружающей среды	40 °C
Запасные части и ремонтопригодность	Обращаться к продавцу за поврежденными деталями; не разбирать и не модифицировать
Общая информация	Инструкция доступна на нескольких языках; бесплатная загрузка

Часто задаваемые вопросы - TY-ST65VX100 PANASONIC

Как установить пьедестал TY-ST65VX100?

Установка должна выполняться профессионалом. Начните с размещения основания опоры горизонтально, вставьте дюбели основания и закрепите их винтами. Затем закрепите стойки основания на задней части плазменного экрана с помощью прилагаемых винтов. Убедитесь, что все винты хорошо затянуты.

Сколько человек необходимо для установки подставки?

Обязательно должно быть не менее трех человек для установки или снятия плазменного экрана и пьедестала. Это предотвращает падения и травмы.

Какие промежутки необходимо соблюдать вокруг экрана?

Оставьте свободное пространство не менее 10 см сверху и с обеих сторон экрана, и не менее 7 см сзади. Не блокируйте вентиляционные отверстия, чтобы избежать риска возгорания.

Как чистить пьедестал?

Используйте мягкую сухую ткань. При сильном загрязнении используйте ткань, смоченную слабым раствором нейтрального моющего средства, затем протрите сухой тканью. Никогда не используйте растворители, разбавители или бытовой воск.

Необходимо ли устанавливать противоударные опоры?

Да, рекомендуется использовать противоударные опоры для удержания плазменного экрана, особенно при землетрясении или если дети забираются на пьедестал. Надежно закрепите на стене с помощью достаточно прочных веревок или цепей.

Можно ли использовать этот пьедестал с ЖК- или LED-экраном?

Нет, этот пьедестал предназначен только для плазменных экранов Panasonic, указанных в каталоге. Использование с другими мониторами может привести к падению и травмам.

Что делать, если пьедестал погнут или поврежден?

Не используйте пьедестал, если он погнут или поврежден. Как можно скорее свяжитесь с вашим продавцом для получения запасных частей или замены.

Как закрепить светоблокирующую панель?

Расположите блокирующую панель стороной с тканью к задней панели экрана. Сложите ее по сгибу, вставьте ее концы в промежутки между дюбелями основания и экраном, затем совместите отверстия и вдавите четыре фиксатора.

Как использовать кабельные стяжки?

Закрепите крепления на пьедестале (справа и слева). Подключите кабели и шнур питания, затем используйте крепления, чтобы закрепить их. Чтобы освободить шнур, нажмите на два боковых крючка и потяните на себя.

Где скачать инструкцию для TY-ST65VX100?

Инструкция доступна бесплатно в формате PDF на сайте notice-facile.com. Вы также можете запросить перевод, выбрав язык и указав свой адрес электронной почты.

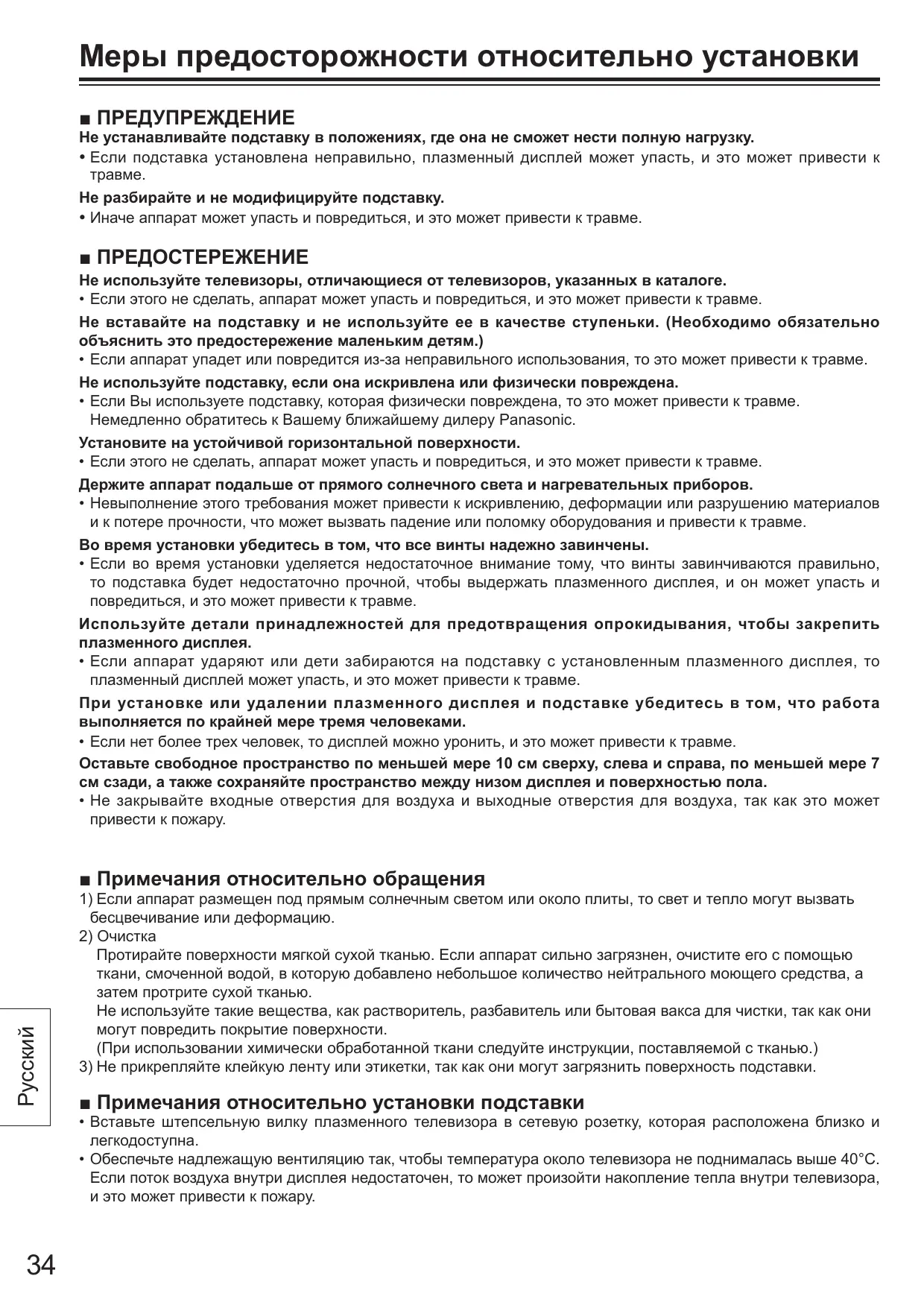

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TY-ST65VX100 PANASONIC

Не устанавливайте подставку в положениях, где она не сможет нести полную нагрузку.

- Если подставка установлена неправильно, плазменный дисплей может упасть, и это может привести к травме.

Не разбирайте и не модифицируйте подставку.

- Иначе аппарат может упасть и повредиться, и это может привести к травме.

■ ПРЕДОСТЕРЕЖЕНИЕ

Не используйте телевизоры, отличающиеся от телевизоров, указанных в каталоге.

- Если этого не сделать, аппарат может упасть и повредиться, и это может привести к травме.

Не вставайте на подставку и не используйте ее в качестве ступеньки. (Необходимо обязательно объяснить это предостережение маленьким детям.)

- Если аппарат упадет или повредится из-за неправильного использования, то это может привести к травме.

Не используйте подставку, если она искривлена или физически повреждена.

- Если Вы используете подставку, которая физически повреждена, то это может привести к травме. Немедленно обратитесь к Вашему ближайшему дилеру Panasonic.

Установите на устойчивой горизонтальной поверхности.

- Если этого не сделать, аппарат может упасть и повредиться, и это может привести к травме.

Держите аппарат подальше от прямого солнечного света и нагревательных приборов.

- Невыполнение этого требования может привести к искривлению, деформации или разрушению материалов и к потере прочности, что может вызвать падение или поломку оборудования и привести к травме.

Во время установки убедитесь в том, что все винты надежно завинчены.

- Если во время установки уделяется недостаточное внимание тому, что винты завинчиваются правильно, то подставка будет недостаточно прочной, чтобы выдержать плазменного дисплея, и он может упасть и повредиться, и это может привести к травме.

Используйте детали принадлежностей для предотвращения опрокидывания, чтобы закрепить плазменного дисплея.

- Если аппарат ударяют или дети забираются на подставку с установленным плазменного дисплея, то плазменный дисплей может упасть, и это может привести к травме.

При установке или удалении плазменного дисплея и подставке убедитесь в том, что работа выполняется по крайней мере тремя человеками.

- Если нет более трех человек, то дисплей можно уронить, и это может привести к травме.

Оставьте свободное пространство по меньшей мере 10 см сверху, слева и справа, по меньшей мере 7 см сзади, а также сохраняйте пространство между низом дисплея и поверхностью пола.

- Не закрывайте входные отверстия для воздуха и выходные отверстия для воздуха, так как это может привести к пожару.

■ Примечания относительно обращения

1) Если аппарат размещен под прямым солнечным светом или около плиты, то свет и тепло могут вызвать бесцвечивание или деформацию.
2) Очистка

Протирайте поверхности мягкой сухой тканью. Если аппарат сильно загрязнен, очистите его с помощью ткани, смоченной водой, в которую добавлено небольшое количество нейтрального моющего средства, а затем протрите сухой тканью.

Не используйте такие вещества, как растворитель, разбавитель или бытовая вакса для чистки, так как они могут повредить покрытие поверхности.

(При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте клейкую ленту или этикетки, так как они могут загрязнить поверхность подставки.

■ Примечания относительно установки подставки

• Вставьте штепсельную вилку плазменного телевизора в сетевую розетку, которая расположена близко и легкодоступна.
- Обеспечьте надлежащую вентиляцию так, чтобы температура около телевизора не поднималась выше 40°C. Если поток воздуха внутри дисплея недостаточен, то может произойти накопление тепла внутри телевизора, и это может привести к пожару.

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА.

КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРЬ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.

Детали для сборки (Обязательно проверьте комплектность деталей перед сборкой.)

A Фиксирующие винты штифтов подставки (2)M8 × 60	E Зажимы (2)	G Основание подставки (1)
B Фиксирующие винты опор подставки (2)Фиксирующие винты опор подставки дисплея (4)[IMAGE]M8 × 30	F Опоры подставки (2)[60A2]
C Фиксирующие стержни (4)		H Светозащитная панель (1)[АККХ]
D Штифты подставки (2)

Установка подставки

1 Поставьте основание подставки ровно.

Во избежание повреждения основания подставки, поставьте его на ровный пол или другую плоскую опору.

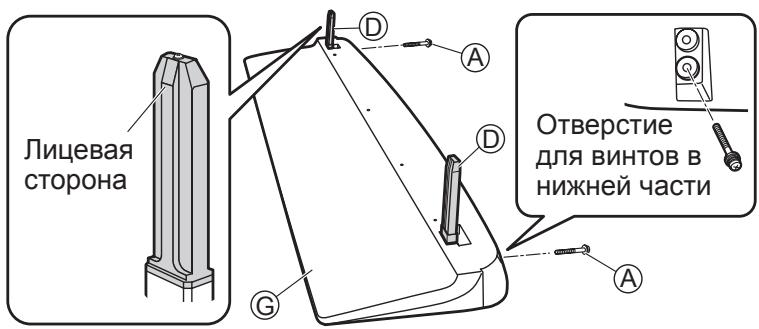

2 Вставьте и закрепите штифты стоек.

(1) Вставьте два штифты подставки Ⓓ с верхней стороны основания подставки Ⓔ.

- Штифты подставки Ⓓ имеют разную форму спереди и сзади.

(2) Надежно затяните фиксирующие винты штифтов подставки Ⓐ с задней стороны основания подставки Ⓗ.

Лицевая сторона Отверстие для винтов в нижней части

Прикрепление подставки к дисплею

Относительно установки подставки обращайтесь к инструкции по эксплуатации плазменного дисплея.

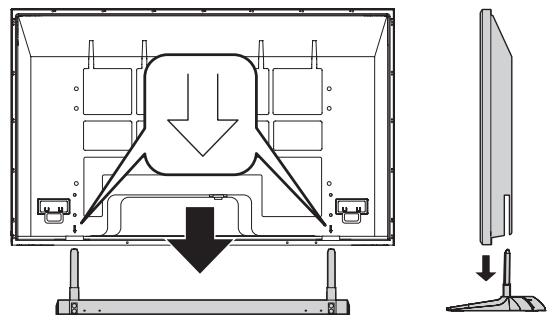

1 Закрепите плазменного дисплея на подставке.

В показанных ниже положениях на задней крышке находятся стрелки.

Установите плазменный дисплей, совместив штифты подставки Ⓓ с этими стрелками.

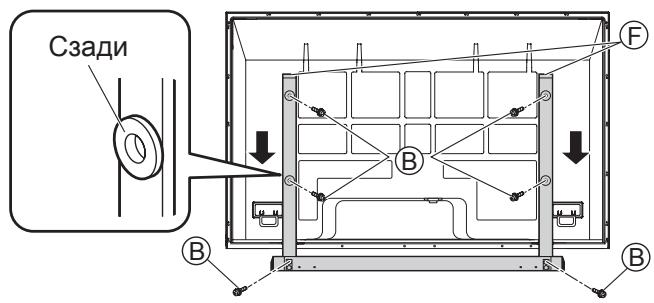

(1) Вставьте две опоры подставки Ⓕ в основание подставки Ⓖ с задней стороны плазменного дисплея, затем закрепите фиксирующие винты опор подставки Ⓑ опоры подставки Ⓕ.

- Опоры подставки Ⓕ имеют разную форму спереди и сзади.

(2) Используйте четыре фиксирующие винты опор подставки дисплея Ⓑ для закрепления опор подставки Ⓕ на плазменном дисплее.

Сзади B B F

Прикрепление светозащитной панели

1 Подготовьте светозащитную панель.

(1) Поместите светозащитную панель Ⓗ с полоской ткани, обращенной вверх.

(2) Сложите часть панели с пазами и отверстиями вдоль линии сгиба. (См. рисунок)

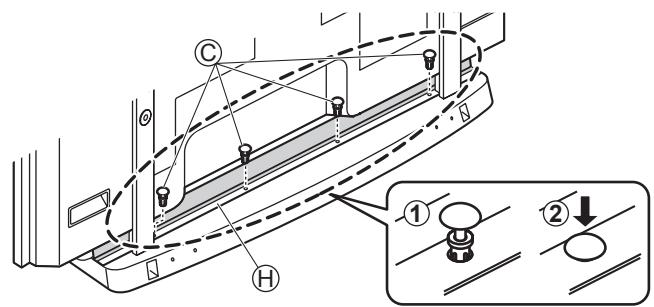

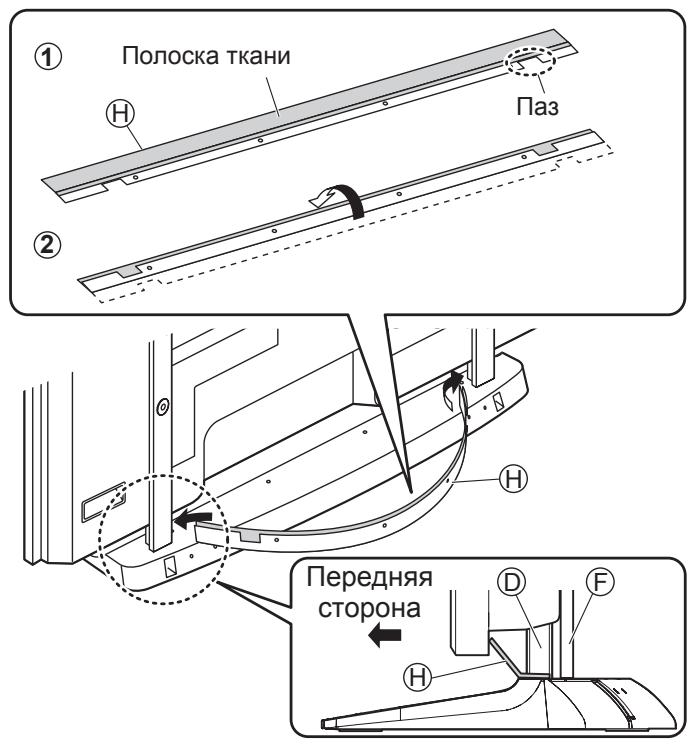

2 Прикрепите и закрепите светозащитную панель.

(1) Немного согните светозащитную панель, чтобы получилась U-образная форма, и вставьте концы в зазоры (правый и левый) между штифтами подставки и плазменным дисплеем. Совместите пазы на светозащитной панели со штифтами подставки.

- Сторона с полоской ткани должна быть обращена к задней панели плазменного дисплея.

(2) Совместите четыре отверстия на светозащитной панели Ⓗ с отверстиями на основании подставки, вставьте фиксирующие стержни (четыре) © и сильно надавите сверху фиксирующих стержней, чтобы они зафиксировались на месте.

① Полоска ткани Паз ② Передняя сторона D F

Инструкция по закреплению кабелей

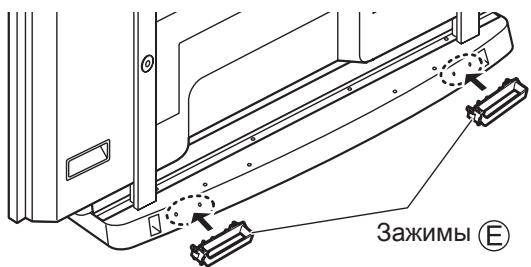

1 Закрепите зажимы на подставке.
Закрепите зажимы Ⓔ стоек (справа и слева).

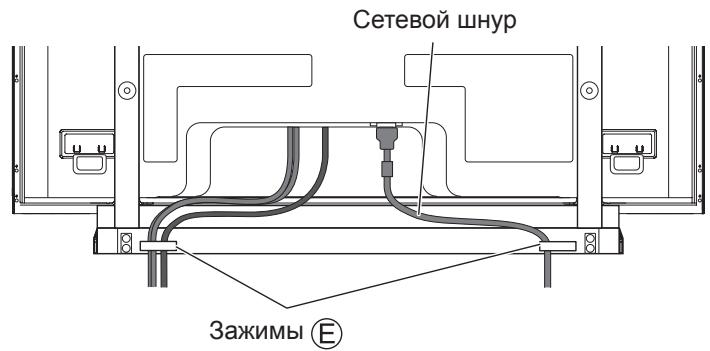

2 Подсоедините кабель и сетевой шнур.
3 Закрепите кабель и сетевой шнур зажимами.

Сетевой шнур Зажимы Ⓔ

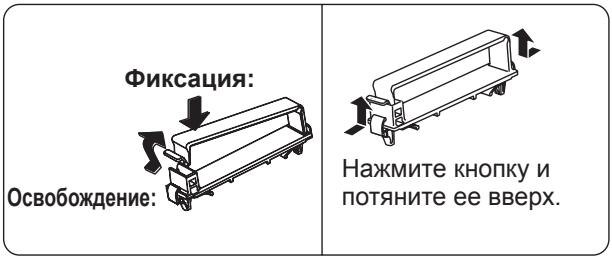

Зажимы (E)

Фиксация: Освобождение: Нажмите кнопку и потяните ее вверх.

* Относительно подсоединения кабелей обращайтесь к инструкции по эксплуатации плазменного дисплея.

Предотвращение опрокидывания плазменного дисплея

Принадлежности для закрепления подставки

Мы рекомендуем принять меры по предотвращению опрокидывания плазменного дисплея в таких случаях.

* Информация в этом разделе предназначена для уменьшения риска получения травм при опрокидывании плазменного дисплея во время землетрясения и т.д.

Однако никакие меры не могут гарантировать защиту от любого землетрясения.

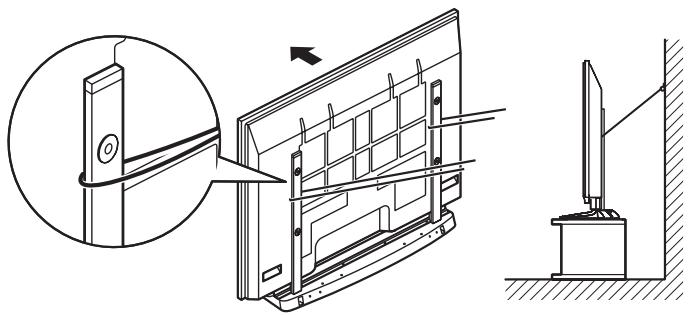

Прикрепление к стене

Примечания:

• Надежно прикрепите к стене, колонне или к подобной твердой поверхности, используя приобретенные отдельно изделия, такие как шнуры или цепи соответствующей прочности.
• Прикрепите к стене в двух местах, каждое слева и справа.

МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ.
