GEBRUIKSAANWIJZING TY-ST65VX100 PANASONIC

Installatiehandleiding Vloerstandaard voor plasmascherm Lees deze installatiehandleiding en de bedieningshandleiding voor het plasmascherm zorgvuldig door voordat u begint, zodat de montagewerkzaamheden op de juiste wijze worden uitgevoerd. (Bewaar deze handleiding. U hebt de handleiding weer nodig bij verwijdering of verplaatsing.)

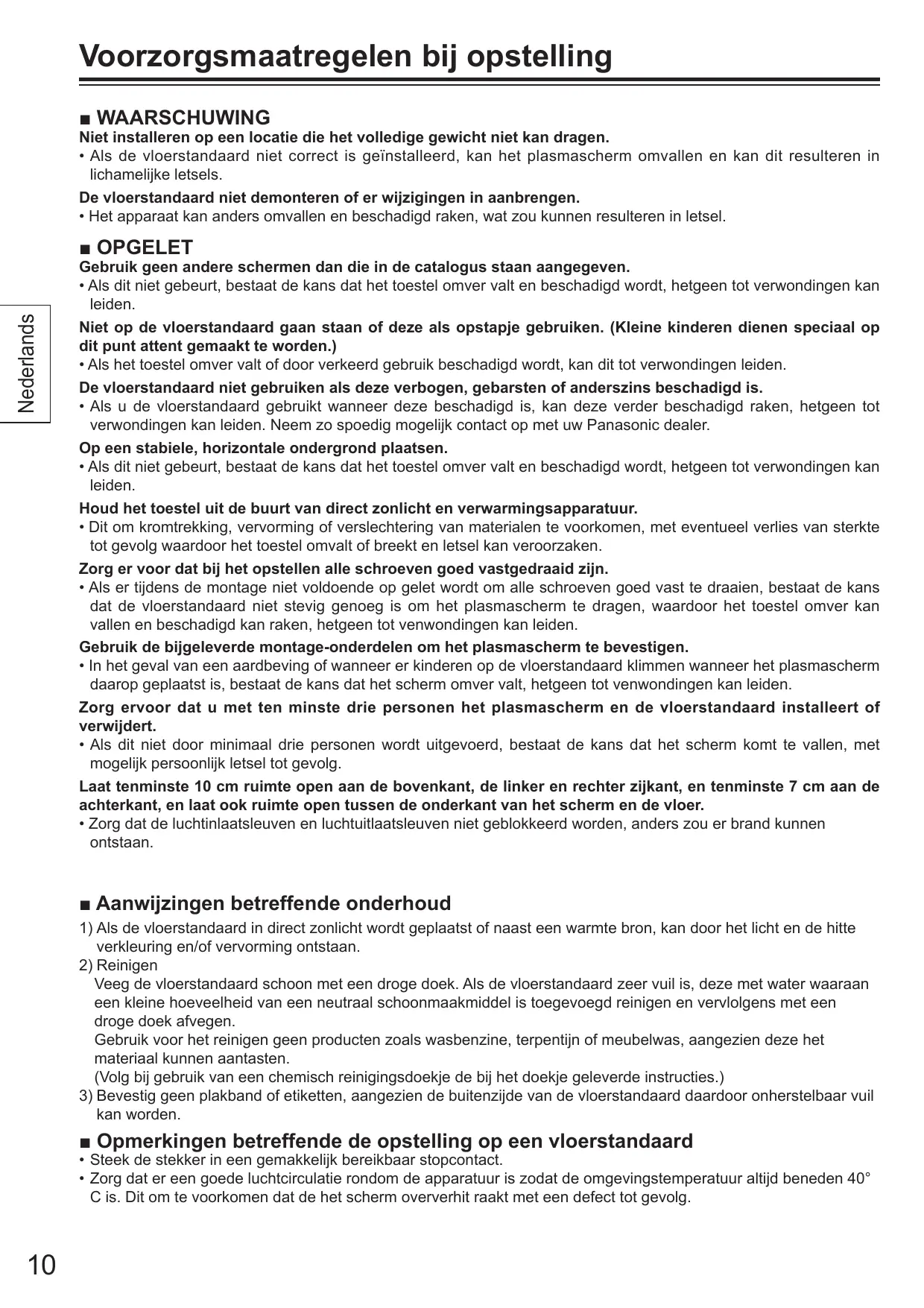

Voorzorgsmaatregelen bij opstelling

■ WAARSCHUWING Niet installeren op een locatie die het volledige gewicht niet kan dragen. • Als de vloerstandaard niet correct is geïnstalleerd, kan het plasmascherm omvallen en kan dit resulteren in lichamelijke letsels. De vloerstandaard niet demonteren of er wijzigingen in aanbrengen. • Het apparaat kan anders omvallen en beschadigd raken, wat zou kunnen resulteren in letsel.

■ OPGELET Gebruik geen andere schermen dan die in de catalogus staan aangegeven. • Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot verwondingen kan leiden. Niet op de vloerstandaard gaan staan of deze als opstapje gebruiken. (Kleine kinderen dienen speciaal op dit punt attent gemaakt te worden.) • Als het toestel omver valt of door verkeerd gebruik beschadigd wordt, kan dit tot verwondingen leiden. De vloerstandaard niet gebruiken als deze verbogen, gebarsten of anderszins beschadigd is. • Als u de vloerstandaard gebruikt wanneer deze beschadigd is, kan deze verder beschadigd raken, hetgeen tot verwondingen kan leiden. Neem zo spoedig mogelijk contact op met uw Panasonic dealer. Op een stabiele, horizontale ondergrond plaatsen. • Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot verwondingen kan leiden. Houd het toestel uit de buurt van direct zonlicht en verwarmingsapparatuur. • Dit om kromtrekking, vervorming of verslechtering van materialen te voorkomen, met eventueel verlies van sterkte tot gevolg waardoor het toestel omvalt of breekt en letsel kan veroorzaken. Zorg er voor dat bij het opstellen alle schroeven goed vastgedraaid zijn. • Als er tijdens de montage niet voldoende op gelet wordt om alle schroeven goed vast te draaien, bestaat de kans dat de vloerstandaard niet stevig genoeg is om het plasmascherm te dragen, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot venwondingen kan leiden. Gebruik de bijgeleverde montage-onderdelen om het plasmascherm te bevestigen. • In het geval van een aardbeving of wanneer er kinderen op de vloerstandaard klimmen wanneer het plasmascherm daarop geplaatst is, bestaat de kans dat het scherm omver valt, hetgeen tot venwondingen kan leiden. Zorg ervoor dat u met ten minste drie personen het plasmascherm en de vloerstandaard installeert of verwijdert. • Als dit niet door minimaal drie personen wordt uitgevoerd, bestaat de kans dat het scherm komt te vallen, met mogelijk persoonlijk letsel tot gevolg. Laat tenminste 10 cm ruimte open aan de bovenkant, de linker en rechter zijkant, en tenminste 7 cm aan de achterkant, en laat ook ruimte open tussen de onderkant van het scherm en de vloer. • Zorg dat de luchtinlaatsleuven en luchtuitlaatsleuven niet geblokkeerd worden, anders zou er brand kunnen ontstaan.

■ Aanwijzingen betreffende onderhoud 1) Als de vloerstandaard in direct zonlicht wordt geplaatst of naast een warmte bron, kan door het licht en de hitte verkleuring en/of vervorming ontstaan. 2) Reinigen Veeg de vloerstandaard schoon met een droge doek. Als de vloerstandaard zeer vuil is, deze met water waaraan een kleine hoeveelheid van een neutraal schoonmaakmiddel is toegevoegd reinigen en vervlolgens met een droge doek afvegen. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.) 3) Bevestig geen plakband of etiketten, aangezien de buitenzijde van de vloerstandaard daardoor onherstelbaar vuil kan worden.

■ Opmerkingen betreffende de opstelling op een vloerstandaard

• Steek de stekker in een gemakkelijk bereikbaar stopcontact. • Zorg dat er een goede luchtcirculatie rondom de apparatuur is zodat de omgevingstemperatuur altijd beneden 40° C is. Dit om te voorkomen dat de het scherm oververhit raakt met een defect tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST. PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

(Controleer de onderdelen voordat u de montage begint)

Schroeven voor standaardpinnen (2)

Standaardbasisplaat (1)

M8 × 60 Schroeven voor standaardsteunen (2) Schroeven voor montage van standaardsteunen aan het scherm (4)

De vloerstandaard monteren

1 Plaats het standaardbasisplaat op een vlakke ondergrond.

Om schade aan het standaardbasisplaat te voorkomen, raden wij u aan het op een platte vloer of op een standaard te plaatsen.

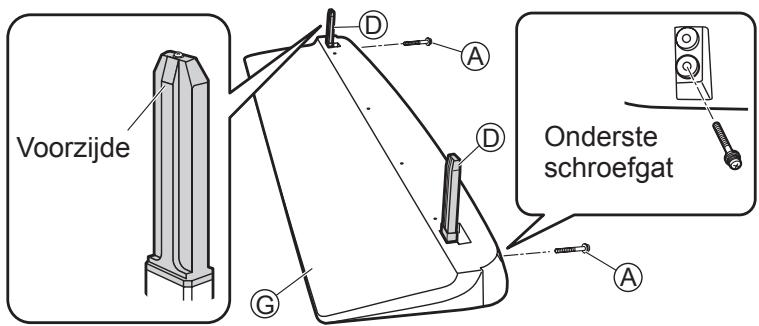

2 Monteer en bevestig de

(1) Stop de twee standaardpinnen in de bovenkant van het standaardbasisplaat . • De standaardpinnen hebben een voor- en achterkant. (2) Bevestig de schroeven voor standaardpinnen stevig op de achterkant van het standaardbasisplaat .

G Onderste schroefgat

De vloerstandaard bevestigen aan het plasmascherm Aanwijzingen voor het installeren op de vloerstandaard vindt u in de bedieningshandleiding van het plasmascherm.

1 Bevestig het plasmascherm op de vloerstandaard.

Op de achterkant van de hieronder vermelde locaties zijn pijlmarkeringen aangegeven. Lijn de standaardpinnen uit op deze pijlen en installeer het plasmascherm.

2 Bevestig de standaardsteunen. (1) Stop de twee standaardsteunen stevig op de standaardbasisplaat vanaf de achterkant van het plasmascherm en gebruik vervolgens de schroeven voor standaardsteunen om de standaardsteunen te bevestigen. • De standaardsteunen hebben een voor- en achterkant. (2) Gebruik de vier schroeven voor montage van standaardsteunen aan het scherm om de standaardsteunen en het plasmascherm stevig te bevestigen.

B B B Aanbrengen van de lichtblokkeerstrip

1 Maak de lichtblokkeerstrip gereed. (1) Leg de lichtblokkeerstrip omhoog.

(2) Vouw het deel van de strip met de uitsparingen en openingen om, langs de vouwrand. (Zie afbeelding.)

2 Maak de lichtblokkeerstrip vast. (1) Buig de lichtblokkeerstrip in een lichte boog en pas de uiteinden in de openingen (links en rechts) tussen de standaardsteunen en het plasmascherm. Zorg dat de uitsparingen in de lichtblokkeerstrip over de standaardsteunen vallen. • De kant met de textielrand moet naar de achterkant van het plasmascherm wijzen.

(2) Zorg dat de vier openingen in de lichtblokkeerstrip samenvallen met de openingen in de standaardbasisplaat, steek de vier bevestigingspennen er in, en druk de bevestigingspennen stevig op hun plaats vast.

Aanwijzingen voor het vastmaken van de kabels

1 Maak de klemmen vast aan de vloerstandaard. Maak de beugels

(rechts en links) vast

2 Sluit de kabel en het netsnoer aan. 3 Gebruik de klemmen om de kabel en het

Op beide zijhaakjes duwen en naar buiten trekken

* Raadpleeg de bedieningsinstructies bij het plasmascherm voor informatie over kabelaansluitingen.

Voorkomen dat het scherm omvalt Kantelpreventiesteunen Wij raden u aan om maatregelen te treffen ter beveiliging van het plasmascherm tegen omvallen als er iets onverwachts gebeurt. * De informatie in dit hoofdstuk dient ter vermindering van het risico van eventuele verwondingen of schade die kan ontstaan door omvallen van het plasmascherm in het geval van een aardbeving e.d. Er bestaan echter geen volledig afdoende beveiligingsmaatregelen tegen aardbevingen.

Bevestigen aan een muur Opmerkingen: • Maak het scherm goed vast aan een muur, steunpilaar of vergelijkbare stevige constructie. Gebruik hiervoor apart verkrijgbare producten zoals sterke banden of kettingen. • Maak het scherm links en rechts op twee plaatsen vast aan de muur.

De weergegeven afbeelding is alleen bedoeld als informatie en kan een weinig verschillen van het eigenlijke product.
