Produkttyp	Ständer für Plasma-TV
Marke	Panasonic
Modell	TY-ST65VX100
Kompatibilität	Spezifische Panasonic-Plasmabildschirme
Material	Metall und Kunststoff
Abmessungen (Sockel)	Nicht in der Anleitung angegeben
Gewicht des Sockels	Nicht in der Anleitung angegeben
Maximal unterstützte Last	Nicht angegeben, siehe Gewicht des Bildschirms
Hauptfunktionen	Bodenständer, Lichtblende, Kabelbinder
Enthaltenes Zubehör	Basis, Stangen, Dübel, Schrauben, Befestigungsklammern, Lichtblende, Befestigungen
Wartung und Reinigung	Weiches, trockenes Tuch; mildes Reinigungsmittel bei starker Verschmutzung; keine Lösungsmittel, Verdünner oder Wachs
Sicherheit	Professionelle Installation erforderlich; Absturzsicherung empfohlen; nicht auf den Sockel steigen
Installation	Erfordert mindestens 3 Personen; stabile und waagerechte Oberfläche; Freiraum von 10 cm an den Seiten und oben, 7 cm hinten
Maximale Umgebungstemperatur	40 °C
Ersatzteile und Reparierbarkeit	Bei beschädigten Teilen Händler kontaktieren; nicht zerlegen oder modifizieren
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; kostenloser Download

Häufig gestellte Fragen - TY-ST65VX100 PANASONIC

Wie installiere ich den Sockel TY-ST65VX100?

Die Installation muss von einem Fachmann durchgeführt werden. Legen Sie zunächst die Basis des Sockels waagerecht, setzen Sie die Sockeldübel ein und befestigen Sie sie mit den Schrauben. Befestigen Sie dann die Sockelstangen auf der Rückseite des Plasma-Bildschirms mit den mitgelieferten Schrauben. Achten Sie darauf, alle Schrauben fest anzuziehen.

Wie viele Personen werden für die Installation des Ständers benötigt?

Es sind mindestens drei Personen erforderlich, um den Plasma-Bildschirm und den Sockel aufzustellen oder abzunehmen. Dies verhindert Stürze und Verletzungen.

Welche Abstände sind um den Bildschirm einzuhalten?

Lassen Sie einen Freiraum von mindestens 10 cm über und auf beiden Seiten des Bildschirms und mindestens 7 cm dahinter. Blockieren Sie nicht die Luftein- und -auslässe, um Brandgefahr zu vermeiden.

Wie reinige ich den Sockel?

Verwenden Sie ein weiches, trockenes Tuch. Bei starker Verschmutzung ein Tuch mit einer milden Lösung aus neutralem Reinigungsmittel, dann mit einem trockenen Tuch abwischen. Verwenden Sie niemals Lösungsmittel, Verdünner oder Haushaltswachs.

Ist die Installation von Absturzsicherungen erforderlich?

Ja, es wird empfohlen, Absturzsicherungen zu verwenden, um den Plasma-Bildschirm zu sichern, insbesondere bei Erdbeben oder wenn Kinder auf den Sockel klettern. Befestigen Sie ihn fest an der Wand mit ausreichend starken Seilen oder Ketten.

Kann ich diesen Sockel mit einem LCD- oder LED-Bildschirm verwenden?

Nein, dieser Sockel ist nur für die im Katalog aufgeführten Panasonic-Plasmabildschirme vorgesehen. Die Verwendung mit anderen Monitoren kann zu Stürzen und Verletzungen führen.

Was tun, wenn der Sockel verbogen oder beschädigt ist?

Verwenden Sie den Sockel nicht, wenn er verbogen oder beschädigt ist. Kontaktieren Sie so schnell wie möglich Ihren Händler, um Ersatzteile oder einen Austausch zu erhalten.

Wie befestige ich die Lichtblende?

Legen Sie die Lichtblende mit der Stoffseite zur Rückseite des Bildschirms. Falten Sie sie entlang der Falte, stecken Sie die Enden in die Zwischenräume zwischen den Sockeldübeln und dem Bildschirm, richten Sie die Löcher aus und drücken Sie die vier Befestigungsklammern hinein.

Wie verwende ich die Kabelbinder?

Befestigen Sie die Halterungen am Sockel (rechts und links). Schließen Sie die Kabel und das Netzkabel an, und verwenden Sie die Halterungen, um sie zu befestigen. Zum Lösen des Kabels drücken Sie die beiden seitlichen Haken und ziehen Sie zu sich hin.

Wo kann ich die Anleitung für den TY-ST65VX100 herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können auch eine Übersetzung anfordern, indem Sie eine Sprache auswählen und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG TY-ST65VX100 PANASONIC

Rear B F B B

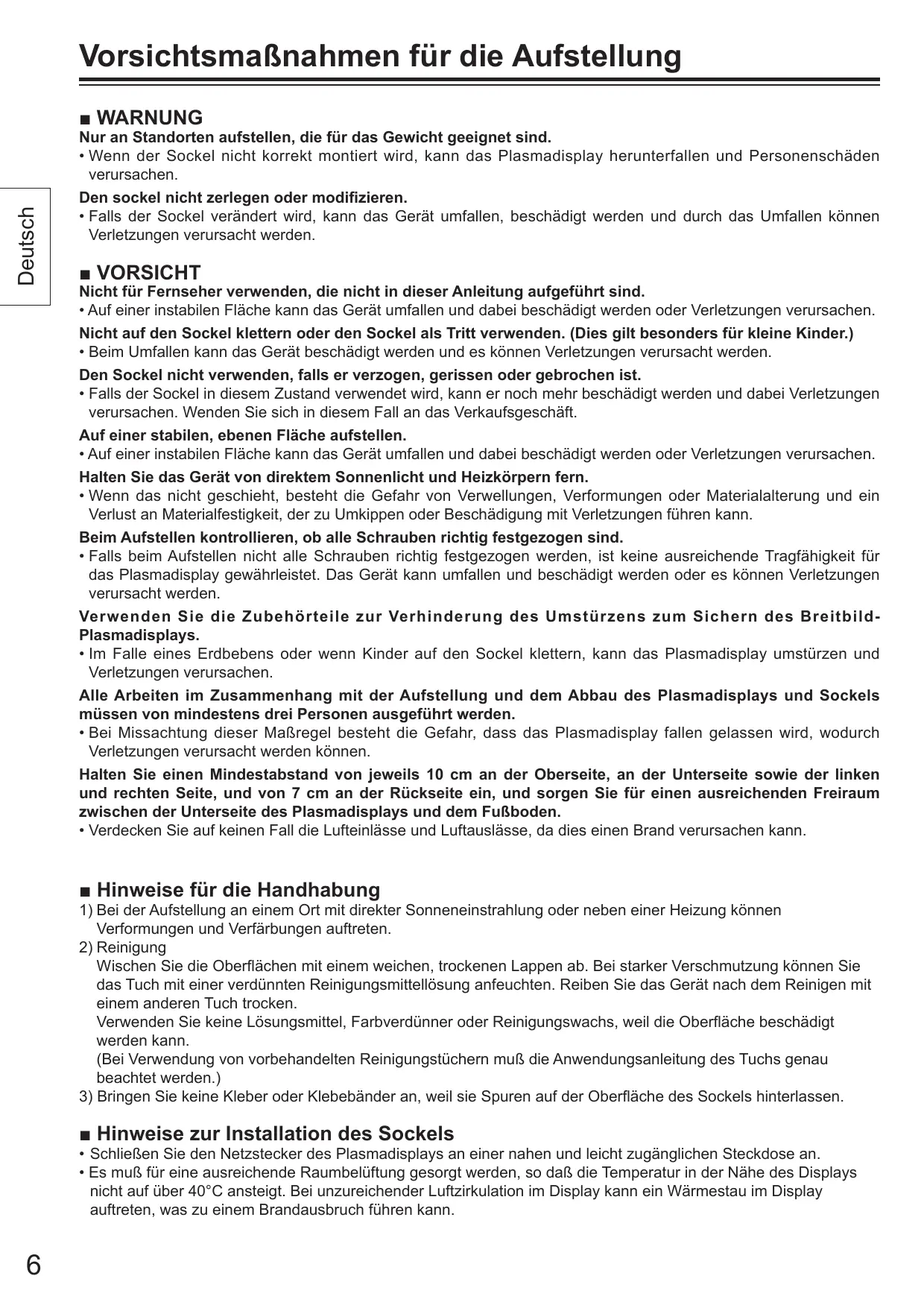

Nur an Standorten aufstellen, die für das Gewicht geeignet sind.

- Wenn der Sockel nicht korrekt montiert wird, kann das Plasmadisplay herunterfallen und Personenschäden verursachen.

Den sockel nicht zerlegen oder modifizieren.

- Falls der Sockel verändert wird, kann das Gerät umfallen, beschädigt werden und durch das Umfallen können Verletzungen verursacht werden.

■ VORSICHT

Nicht für Fernseher verwenden, die nicht in dieser Anleitung aufgeführt sind.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonders für kleine Kinder.)

- Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden.

Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft.

Auf einer stabilen, ebenen Fläche aufstellen.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Halten Sie das Gerät von direktem Sonnenlicht und Heizkörpern fern.

- Wenn das nicht geschieht, besteht die Gefahr von Verwellungen, Verformungen oder Materialalterung und ein Verlust an Materialfestigkeit, der zu Umkippen oder Beschädigung mit Verletzungen führen kann.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

- Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für das Plasmadisplay gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursacht werden.

Verwenden Sie die Zubehörteile zur Verhinderung des Umstürzens zum Sichern des Breitbild-Plasmadisplays.

- Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann das Plasmadisplay umstürzen und Verletzungen verursachen.

Alle Arbeiten im Zusammenhang mit der Aufstellung und dem Abbau des Plasmadisplays und Sockels müssen von mindestens drei Personen ausgeführt werden.

- Bei Missachtung dieser Maßregel besteht die Gefahr, dass das Plasmadisplay fallen gelassen wird, wodurch Verletzungen verursacht werden können.

Halten Sie einen Mindestabstand von jeweils 10 cm an der Oberseite, an der Unterseite sowie der linken und rechten Seite, und von 7 cm an der Rückseite ein, und sorgen Sie für einen ausreichenden Freiraum zwischen der Unterseite des Plasmadisplays und dem Fußboden.

- Verdecken Sie auf keinen Fall die Lufteinlässe und Luftauslässe, da dies einen Brand verursachen kann.

■ Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder neben einer Heizung können Verformungen und Verfärbungen auftreten.
2) Reinigung

Wischen Sie die Oberflächen mit einem weichen, trockenen Lappen ab. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken.

Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann.

(Bei Verwendung von vorbehandelten Reinigungstüchern muß die Anwendungsanleitung des Tuchs genau beachtet werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.

■ Hinweise zur Installation des Sockels

• Schließen Sie den Netzstecker des Plasmadisplays an einer nahen und leicht zugänglichen Steckdose an.
• Es muß für eine ausreichende Raumbelüftung gesorgt werden, so daß die Temperatur in der Nähe des Displays nicht auf über 40°C ansteigt. Bei unzureichender Luftzirkulation im Display kann ein Wärmestau im Display auftreten, was zu einem Brandausbruch führen kann.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

Bauteile für den Zusammenbau (Prüfen Sie die Teile vor dem Zusammenbau)

A Ständerstift-Befestigungsschrauben (2)M8 × 60	E Klemmen (2)	G Ständerbasis (1)
B Ständerstangen-Befestigungsschrauben (2)Ständerstangen-Display-Befestigungsschrauben (4)M8 × 30	F Ständerstangen(2)[64x4]
C Befestigungsstifte (4)		H Lichtblockierendes Paneel (1)
D Ständerstifte (2)

Zusammenbau des Sockels

1 Stellen Sie die Ständerbasis gerade auf.

Um Schäden zu vermeiden, stellen Sie die Ständerbasis auf ebenem Boden oder auf einem Podest auf.

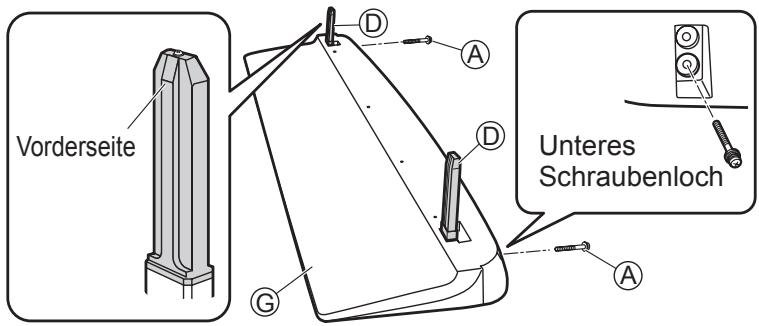

2 Bringen Sie die Ständerstifte an und sichern Sie sie.

1) Bringen Sie die beiden Ständerstifte Ⓓ oben an der Ständerbasis Ⓖ an.

• Die Ständerstifte Ⓓ haben Vorder- und Rückseite.

(2) Stecken Sie die Ständerstift-Befestigungsschrauben Ⓐ fest in die Rückseite der Ständerbasis Ⓖ.

Vorderseite D A D G Unteres Schraubenloch A

Anbringen des Sockels am Display

Informationen zur Aufstellung des Sockels finden Sie in der Bedienungsanleitung des Plasmadisplays.

1 Bringen Sie das Plasmadisplay an den Sockel an.

An den unten dargestellten Stellen befinden sich Pfeile auf das Rückseite.

Richten Sie die Ständerstifte ⑭ an diesen Pfeilen aus, und bringen Sie das Plasmadisplay an.

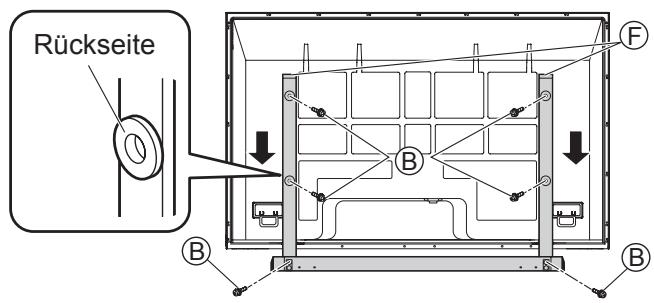

2 Bringen Sie die Ständerstangen an.

(1) Bringen Sie die beiden Ständerstangen Ⓕ auf der Rückseite des Plasmadisplays in die Ständerbasis Ⓖ und sichern Sie anschließend mit den Ständerstangen-Befestigungsschrauben Ⓑ die Ständerstangen Ⓕ.

- Die Ständerstangen Ⓕ haben Vorder- und Rückseite.

(2) Verwenden Sie die vier Ständerstangen-Display-Befestigungsschrauben Ⓑ, um die Ständerstangen Ⓓ am Plasmadisplay zu befestigen.

Rückseite B F B

Anbringen des lichtblockierenden Paneels

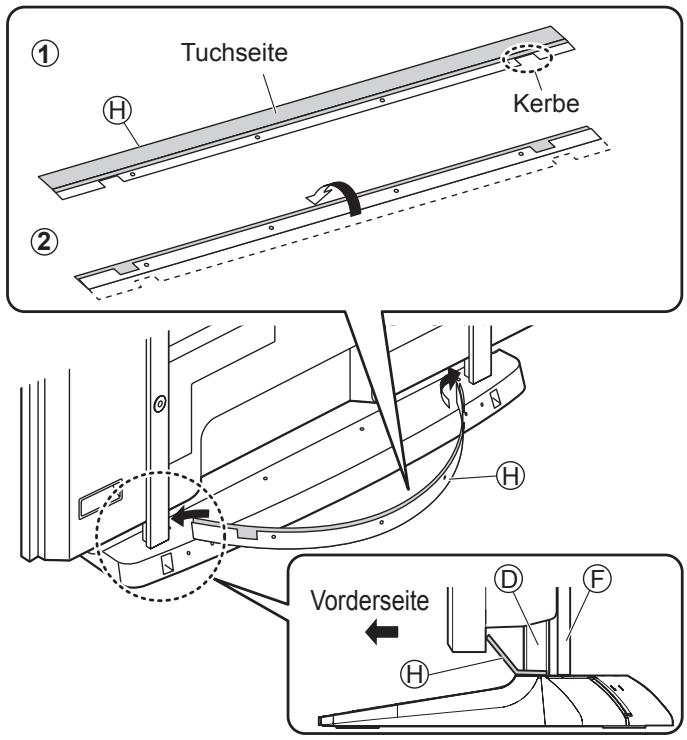

1 Bereiten Sie das lichtblockierende Paneel vor.

(1) Platzieren Sie das lichtblockierende Paneel Ⓗ mit der Tuchseite nach oben weisend.

(2) Falten Sie den Paneelteil mit den Kerben und Löchern entlang des Falzes. (Siehe die Abbildung.)

2 Befestigen Sie das lichtblockierende Paneel.

(1) Biegen Sie das lichtblockierende Paneel geringfügig in eine U-Form, und passen Sie die Enden in Spalte (rechts und links) zwischen den Ständerstiften und dem Plasmadisplay ein. Richten Sie die Kerben im lichtblockierenden Paneel auf die Ständerstifte aus.

• Die Tuchseite des Paneels sollte auf die Rückseite des Plasmadisplays weisen.

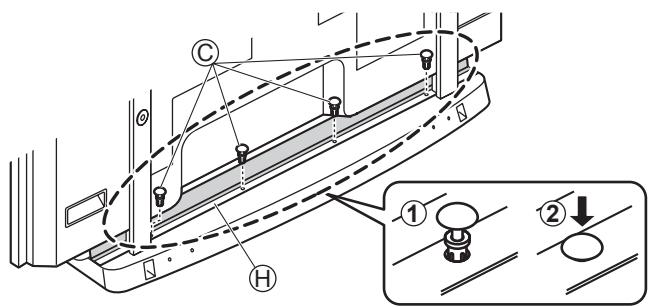

(2) Bringen Sie die vier Löcher im lichtblockierenden Paneel Ⓗ mit den Löchern in der Ständerbasis zur Deckung, setzen Sie die vier Befestigungsstifte © ein, und drücken Sie dann fest von oben auf die Befestigungsstifte, um sie in Arbeitsstellung zu sichern.

Tuchseite Kerbe Vorderseite

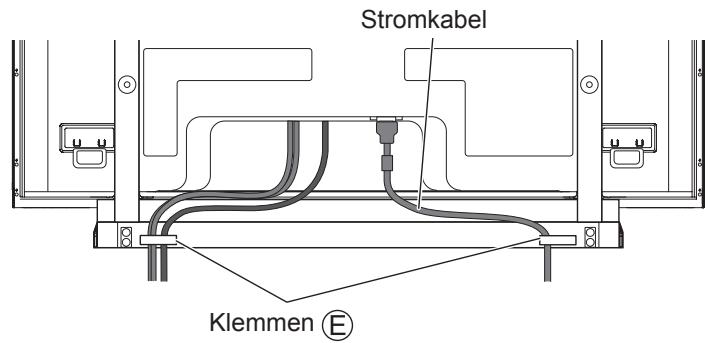

Hinweise zum Bündeln der Kabel

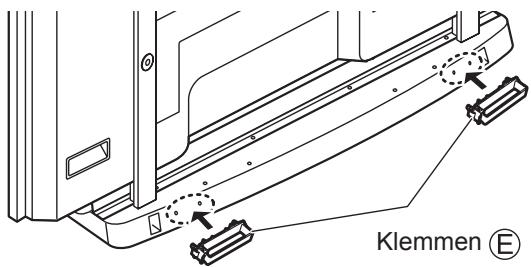

1 Bringen Sie die Klemmen am Sockel an. Bringen Sie die Sockelklemmen Ⓔ an (rechts und links)
2 Stellen Sie die Kabel- und Stromverbindungen her.
3 Binden Sie Kabel und Stromkabel mit den Klemmen.

Stromkabel Klemmen Ⓔ

Klemmen E

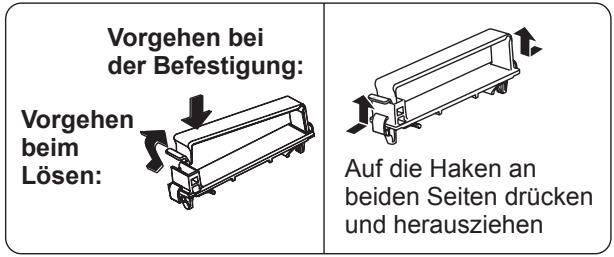

Vorgehen bei der Befestigung: Vorgehen beim Lösen: Auf die Haken an beiden Seiten drücken und herausziehen

* Einzelheiten zum Anschluss des Kabels sind der Bedienungsanleitung des Plasmadisplays zu entnehmen.

Sicherung des Plasmadisplays

Sturzverhinderungshalterung

Wir empfehlen, dass Sie die geeigneten Maßnahmen treffen, um ein Umkippen des Plasmadisplays in einem solchen Fall zu verhindern.

* Die Informationen in diesem Abschnitt sollen Ihnen helfen, das Risiko von Verletzungen infolge eines Umkippens des Plasmadisplays bei einem Erdbeben usw. zu reduzieren.
Jedoch kann keine Maßnahme vollständigen Schutz gegen alle Erdbeben bieten.

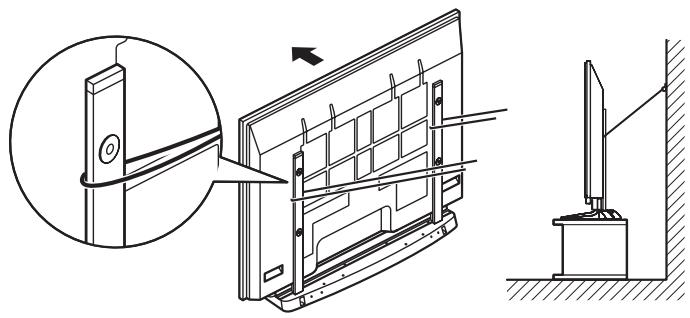

Befestigung an einer Wand

Hinweise:

• Mit handelsüblichen Schnüren oder Ketten ausreichender Stärke an einer Wand, einem Pfeiler oder einem anderen massiven Bauglied sichern.
• An je zwei Stellen links und rechts in der Wand sichern.
