Tipo de producto	Soporte para televisor plasma
Marca	Panasonic
Modelo	TY-ST65VX100
Compatibilidad	Pantallas de plasma Panasonic específicas
Material	Metal y plástico
Dimensiones (pedestal)	No especificado en el manual
Peso del pedestal	No especificado en el manual
Carga máxima soportada	No especificado, consultar el peso de la pantalla
Funciones principales	Soporte de suelo, panel de bloqueo de luz, sujetacables
Accesorios incluidos	Base, montantes, tacos, tornillos, anclajes de fijación, panel de bloqueo de luz, fijaciones
Mantenimiento y limpieza	Paño suave y seco; detergente neutro si está muy sucio; evitar disolventes, diluyentes, cera
Seguridad	Instalación por profesional obligatoria; soportes anticaída recomendados; no subirse al pedestal
Instalación	Requiere al menos 3 personas; superficie estable y horizontal; espacio libre de 10 cm en los lados y arriba, 7 cm detrás
Temperatura ambiente máxima	40 °C
Piezas de repuesto y reparabilidad	Contactar al vendedor para piezas dañadas; no desmontar ni modificar
Información general	Manual disponible en varios idiomas; descarga gratuita

Preguntas frecuentes - TY-ST65VX100 PANASONIC

¿Cómo instalar el pedestal TY-ST65VX100?

La instalación debe ser realizada por un profesional. Comience colocando la base del soporte horizontalmente, inserte los tacos del soporte y fíjelos con los tornillos. Luego, fije los montantes del soporte en la parte posterior de la pantalla de plasma utilizando los tornillos suministrados. Asegúrese de apretar bien todos los tornillos.

¿Cuántas personas se necesitan para instalar el soporte?

Es obligatorio ser al menos tres personas para colocar o retirar la pantalla de plasma y el pedestal. Esto evita caídas y lesiones.

¿Cuáles son los espacios a respetar alrededor de la pantalla?

Deje un espacio libre de al menos 10 cm por encima y a ambos lados de la pantalla, y al menos 7 cm detrás. No obstruya las entradas y salidas de aire para evitar riesgos de incendio.

¿Cómo limpiar el pedestal?

Use un paño suave y seco. Si está muy sucio, use un paño humedecido en una solución ligera de detergente neutro, luego seque con un paño seco. Nunca use disolventes, diluyentes o cera doméstica.

¿Es necesario instalar soportes anticaída?

Sí, se recomienda usar soportes anticaída para asegurar la pantalla de plasma, especialmente en caso de terremoto o si niños se suben al pedestal. Fíjelos firmemente a la pared con cuerdas o cadenas suficientemente resistentes.

¿Puedo usar este pedestal con una pantalla LCD o LED?

No, este pedestal está diseñado únicamente para las pantallas de plasma Panasonic mencionadas en el catálogo. El uso con otros monitores puede provocar una caída y lesiones.

¿Qué hacer si el pedestal está torcido o dañado?

No use el pedestal si está torcido o dañado. Contacte lo antes posible a su vendedor para obtener piezas de repuesto o un reemplazo.

¿Cómo fijar el panel de bloqueo de luz?

Coloque el panel de bloqueo con la pieza de tela hacia el panel trasero de la pantalla. Dóblelo a lo largo del pliegue, inserte sus extremos en los espacios entre los tacos del soporte y la pantalla, luego alinee los agujeros e inserte los cuatro anclajes de fijación.

¿Cómo usar los sujetacables?

Fije las fijaciones en el pedestal (derecha e izquierda). Conecte los cables y el cable de alimentación, luego use las fijaciones para sujetarlos. Para liberar el cable, presione los dos ganchos laterales y tire hacia usted.

¿Dónde descargar el manual del TY-ST65VX100?

El manual está disponible gratuitamente en formato PDF en notice-facile.com. También puede solicitar una traducción eligiendo un idioma y proporcionando su dirección de correo electrónico.

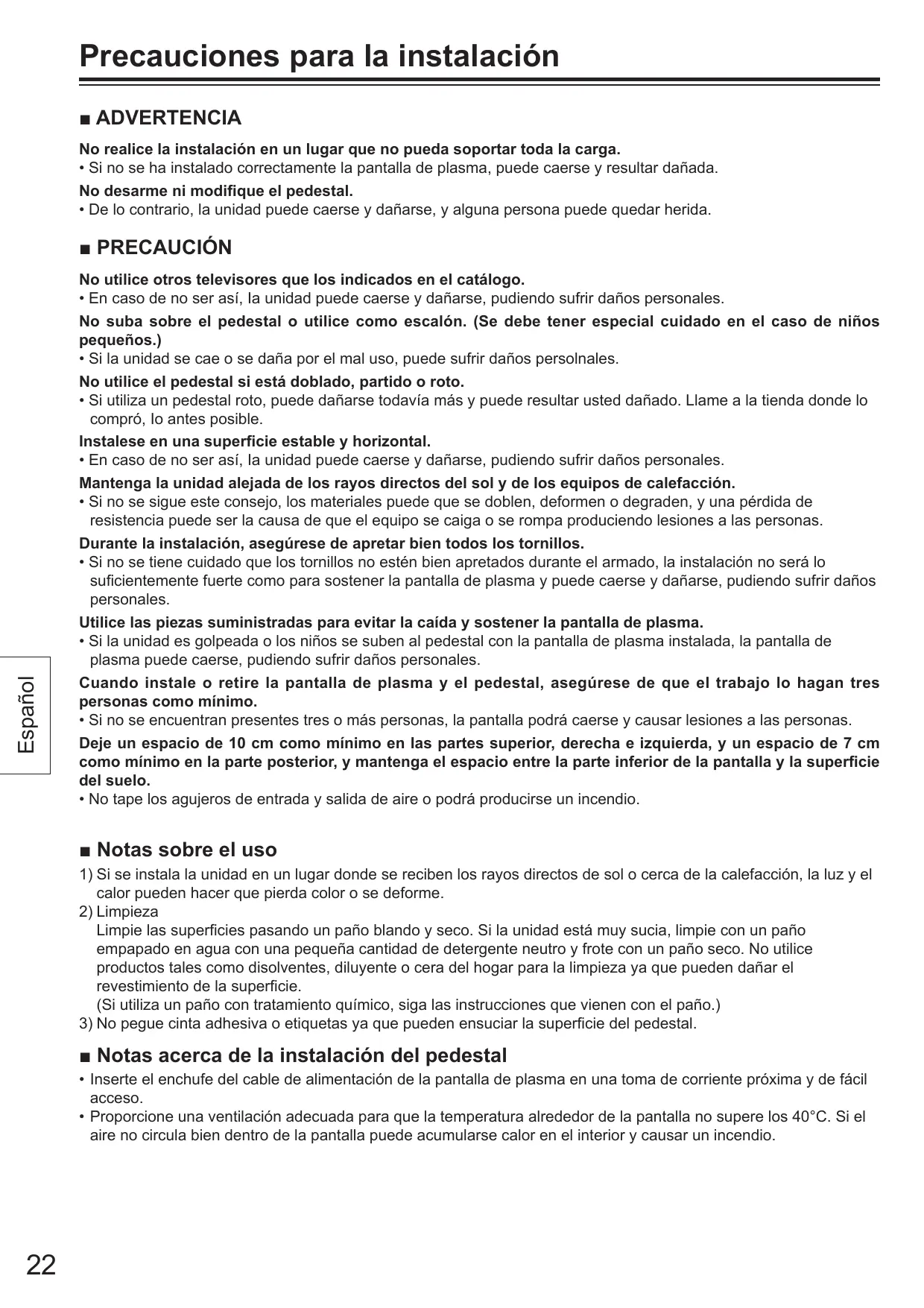

MANUAL DE USUARIO TY-ST65VX100 PANASONIC

No realice la instalación en un lugar que no pueda soportar toda la carga.

- Si no se ha instalado correctamente la pantalla de plasma, puede caerse y resultar dañada.

No desarme ni modifique el pedestal.

- De lo contrario, la unidad puede caerse y dañarse, y alguna persona puede quedar herida.

■ PRECAUCIÓN

No utilice otros televisores que los indicados en el catálogo.

- En caso de no ser así, la unidad puede caerse y dañarse, pudiendo sufrir daños personales.

No suba sobre el pedestal o utilice como escalón. (Se debe tener especial cuidado en el caso de niños pequeños.)

- Si la unidad se cae o se daña por el mal uso, puede sufrir daños persolnales.

No utilice el pedestal si está doblado, partido o roto.

- Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo compró, lo antes posible.

Instalese en una superficie estable y horizontal.

- En caso de no ser así, la unidad puede caerse y dañarse, pudiendo sufrir daños personales.

Mantenga la unidad alejada de los rayos directos del sol y de los equipos de calefacción.

- Si no se sigue este consejo, los materiales puede que se doblen, deformen o degraden, y una pérdida de resistencia puede ser la causa de que el equipo se caiga o se rompa produciendo lesiones a las personas.

Durante la instalación, asegúrese de apretar bien todos los tornillos.

- Si no se tiene cuidado que los tornillos no estén bien apretados durante el armado, la instalación no será lo suficientemente fuerte como para sostener la pantalla de plasma y puede caerse y dañarse, pudiendo sufrir daños personales.

Utilice las piezas suministradas para evitar la caída y sostener la pantalla de plasma.

- Si la unidad es golpeada o los niños se suben al pedestal con la pantalla de plasma instalada, la pantalla de plasma puede caerse, pudiendo sufrir daños personales.

Cuando instale o retire la pantalla de plasma y el pedestal, asegúrese de que el trabajo lo hagan tres personas como mínimo.

- Si no se encuentran presentes tres o más personas, la pantalla podrá caerse y causar lesiones a las personas.

Deje un espacio de 10 cm como mínimo en las partes superior, derecha e izquierda, y un espacio de 7 cm como mínimo en la parte posterior, y mantenga el espacio entre la parte inferior de la pantalla y la superficie del suelo.

- No tape los agujeros de entrada y salida de aire o podrá producirse un incendio.

■ Notas sobre el uso

1) Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefacción, la luz y el calor pueden hacer que pierda color o se deforme.
2) Limpieza

Limpie las superficies pasando un paño blando y seco. Si la unidad está muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el revestimiento de la superficie.

(Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.)

3) No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal.

■ Notas acerca de la instalación del pedestal

• Inserte el enchufe del cable de alimentación de la pantalla de plasma en una toma de corriente próxima y de fácil acceso.
• Proporcione una ventilación adecuada para que la temperatura alrededor de la pantalla no supere los 40°C. Si el aire no circula bien dentro de la pantalla puede acumularse calor en el interior y causar un incendio.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

Piezas para hacer el montaje (Antes de realizar el montaje, compruebe todas las piezas)

A Tornillos de fijación de clavijas del soporte (2)M8 × 60	E Abrazaderas (2)	G Base del soporte (1)
B Tornillos de fijación de postes del soporte (2)Tornillos de fijación de la pantalla a postes del soporte (4)[IMAGE]M8 × 30	F Postes del soporte (2)
C Clavijas de fijación (4)		H Panel de bloqueo de luz (1)
D Clavijas del soporte (2)[KWHH]

Montaje del pedestal

1 Coloque la base del soporte del soporte de modo que quede nivelada.

Para evitar daños a la base del soporte del soporte, colóquela sobre una superficie lisa o en un soporte.

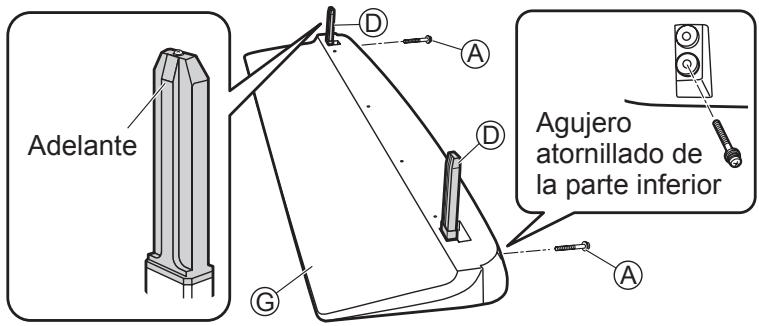

2 Monte y fije las clavijas del soporte.

(1) Inserte las dos clavijas del soporte ⑭ en la parte superior del la base del soporte ⑧.

- Las clavijas del soporte Ⓓ tienen parte delantera y trasera.

(2) Ajuste firmemente los tornillos de fijación de clavijas del soporte Ⓐ en la parte trasera de la base del soporte Ⓗ.

Adelante D A D G A Agujero atornillado de la parte inferior

Montaje del pedestal en la pantalla

Consulte las instrucciones de funcionamiento de la pantalla de plasma para instalar el pedestal.

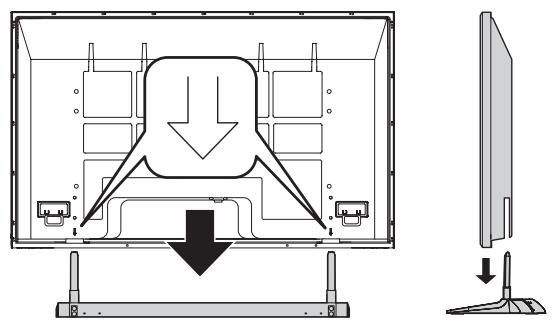

1 Monte la pantalla de plasma en el pedestal.

Las partes que se muestran a continuación están marcadas con unas flechas en la parte porterior del televisor.

Alinee las clavijas del soporte Ⓓ con estas flechas e instale la pantalla de plasma.

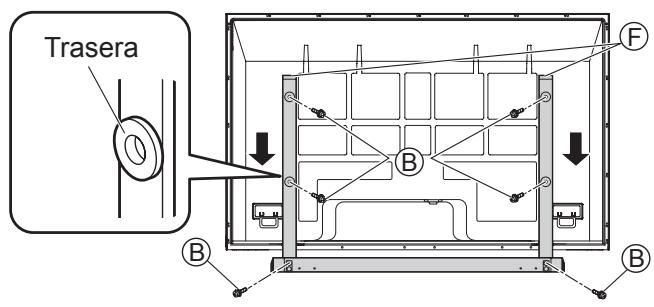

2 Monte los postes del soporte.

(1) Inserte los dos pasadores del soporte F en la parte trasera de la base del soporte G en la parte posterior de la pantalla de plasma y, a continuación, utilice los tornillos de fijación de postes del soporte B para fijar los postes del soporte F.
- Los postes del soporte Ⓕ tienen parte delantera y trasera.
(2) Utilice los cuatro tornillos de fijación de la pantalla a postes del soporte Ⓑ para fijar los postes del soporte Ⓓ y la pantalla de plasma.

Trasera B F B

Colocación del panel de bloqueo de luz

1 Prepare el panel de bloqueo de luz.

(1) Ponga el panel de bloqueo de luz Ⓗ con la hoja de tela orientada hacia arriba.
(2) Doble la parte del panel con ranuras y agujeros en él a lo largo del pliegue. (Vea la ilustración.)

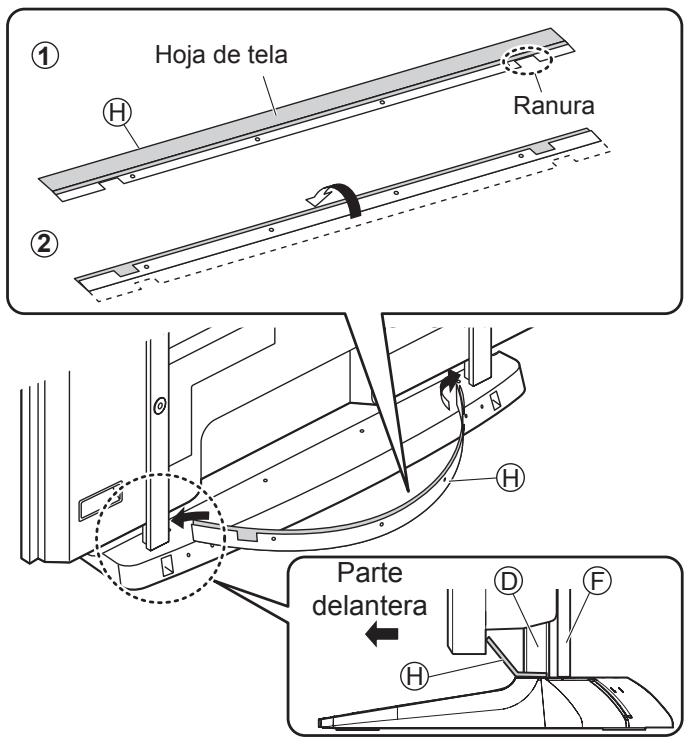

2 Coloque y asegure el panel de bloqueo de luz.

(1) Doble ligeramente el panel de bloqueo de luz para formar una U y meta sus extremos en las aberturas (derecha e izquierda) que hay entre las clavijas de soporte y la pantalla de plasma. Alinee las ranuras del panel de bloqueo de luz con las clavijas de soporte.

- El lado de la hoja de tela deberá quedar hacia el panel posterior de la pantalla de plasma.

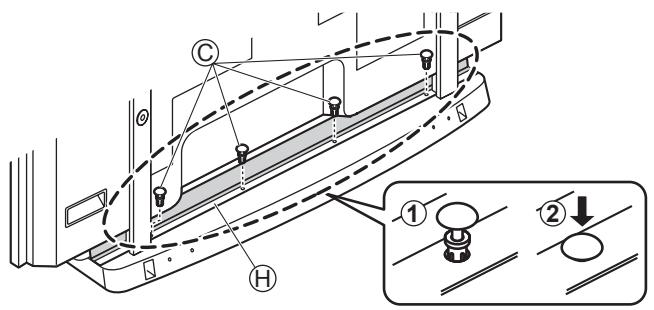

(2) Alinee los cuatro agujeros del panel de bloqueo de luz Ⓗ con los agujeros de la base de soporte, inserte las clavijas de fijación © (cuatro) y empuje con fuerza hacia abajo sobre las partes superiores de las clavijas de fijación para bloquearlas en su lugar.

① Hoja de tela ② Ranura Parte delantera D F H

Instrucciones para la banda de unión

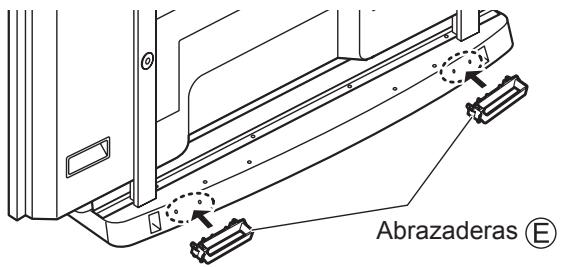

1 Monte las abrazaderas en el pedestal.
Monte las abrazaderas del soporte Ⓔ (derecha e izquierda)

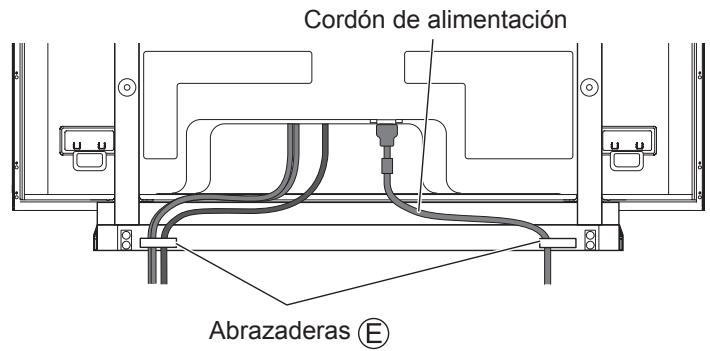

2 Conecte el cable y el cordón de alimentación.
3 Utilice las abrazaderas para sujetar el cable y el cordón electrónico.

Cordón de alimentación Abrazaderas Ⓔ

Abrazaderas E

Cómo soltar:

Presione los ganchos de ambos lados y tire hacia fuera

* Para conectar los cables, consulte las instrucciones de funcionamiento de la pantalla de plasma.

Para evitar que el televisor se caiga

Soportes de fijación para evitar la caída

Recomendamos tomar las medidas necesarias para impedir que la pantalla de plasma se caiga en el caso de producirse tal suceso.

* La información de esta sección se ha preparado para reducir el riesgo de que la pantalla de plasma cause heridas si se cae durante un terremoto, etc.

Sin embargo, no hay medida que pueda garantizar protección contra todos los terremotos.

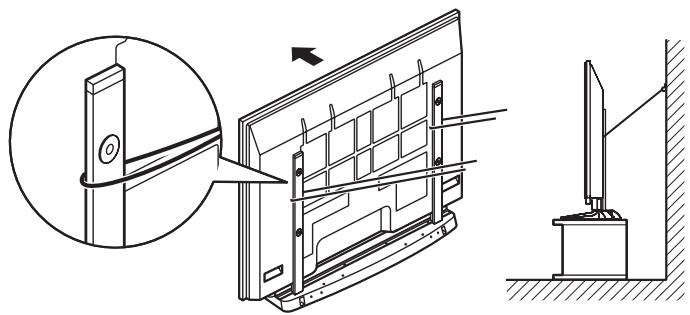

Colocación en una pared

Notas:

• Coloque firmemente en una pared, columna o estructura sólida similar utilizando productos obtenidos separadamente como, por ejemplo, cables o cadenas de resistencia adecuada.
• Asegure en una pared en dos lugares, en la derecha y en la izquierda.
