Tipo di prodotto	Supporto per televisore al plasma
Marca	Panasonic
Modello	TY-ST65VX100
Compatibilità	Schermi plasma Panasonic specifici
Materiale	Metallo e plastica
Dimensioni (piedistallo)	Non specificato nel manuale
Peso del piedistallo	Non specificato nel manuale
Carico massimo supportato	Non specificato, fare riferimento al peso dello schermo
Funzioni principali	Supporto a pavimento, pannello di blocco della luce, fermacavi
Accessori inclusi	Base, montanti, tasselli, viti, fermagli di fissaggio, pannello di blocco della luce, fissaggi
Manutenzione e pulizia	Panno morbido e asciutto; detergente neutro se molto sporco; evitare solventi, diluenti, cera
Sicurezza	Installazione obbligatoria da parte di un professionista; supporti anticaduta consigliati; non salire sul piedistallo
Installazione	Richiede almeno 3 persone; superficie stabile e orizzontale; spazio libero di 10 cm sui lati e sopra, 7 cm dietro
Temperatura ambiente max	40 °C
Pezzi di ricambio e riparabilità	Contattare il rivenditore per pezzi danneggiati; non smontare né modificare
Informazioni generali	Manuale disponibile in più lingue; download gratuito

Domande frequenti - TY-ST65VX100 PANASONIC

Come installare il piedistallo TY-ST65VX100?

L'installazione deve essere eseguita da un professionista. Iniziare posizionando la base del supporto in orizzontale, inserire i tasselli del supporto e fissarli con le viti. Fissare quindi i montanti del supporto alla parte posteriore dello schermo al plasma utilizzando le viti fornite. Assicurarsi di serrare bene tutte le viti.

Quante persone sono necessarie per installare il supporto?

È obbligatorio essere in almeno tre persone per posizionare o rimuovere lo schermo al plasma e il piedistallo. Ciò evita cadute e lesioni.

Quali sono gli spazi da rispettare intorno allo schermo?

Lasciare uno spazio libero di almeno 10 cm sopra e ai due lati dello schermo, e di almeno 7 cm dietro. Non ostruire le entrate e uscite d'aria per evitare rischi di incendio.

Come pulire il piedistallo?

Utilizzare un panno morbido e asciutto. Se molto sporco, un panno imbevuto di una soluzione leggera di detergente neutro, quindi asciugare con un panno asciutto. Non utilizzare mai solventi, diluenti o cera per la casa.

È necessario installare supporti anticaduta?

Sì, è consigliato utilizzare supporti anticaduta per mantenere lo schermo al plasma, specialmente in caso di terremoto o se bambini salgono sul piedistallo. Fissare saldamente al muro con corde o catene sufficientemente robuste.

Posso usare questo piedistallo con uno schermo LCD o LED?

No, questo piedistallo è progettato unicamente per gli schermi plasma Panasonic menzionati nel catalogo. L'uso con altri monitor può causare cadute e lesioni.

Cosa fare se il piedistallo è storto o danneggiato?

Non utilizzare il piedistallo se è storto o danneggiato. Contattare al più presto il rivenditore per ottenere pezzi di ricambio o una sostituzione.

Come fissare il pannello di blocco della luce?

Posizionare il pannello di blocco con il pezzo di tessuto verso il pannello posteriore dello schermo. Piegarlo lungo la piega, inserire le estremità negli interstizi tra i tasselli del supporto e lo schermo, quindi allineare i fori e spingere i quattro fermagli di fissaggio.

Come usare i fermacavi?

Fissare i fermacavi sul piedistallo (destra e sinistra). Collegare i cavi e il cavo di alimentazione, quindi utilizzare i fermacavi per fissarli. Per rilasciare il cavo, premere i due ganci laterali e tirare verso di sé.

Dove scaricare il manuale del TY-ST65VX100?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com. Puoi anche richiedere una traduzione scegliendo una lingua e fornendo il tuo indirizzo email.

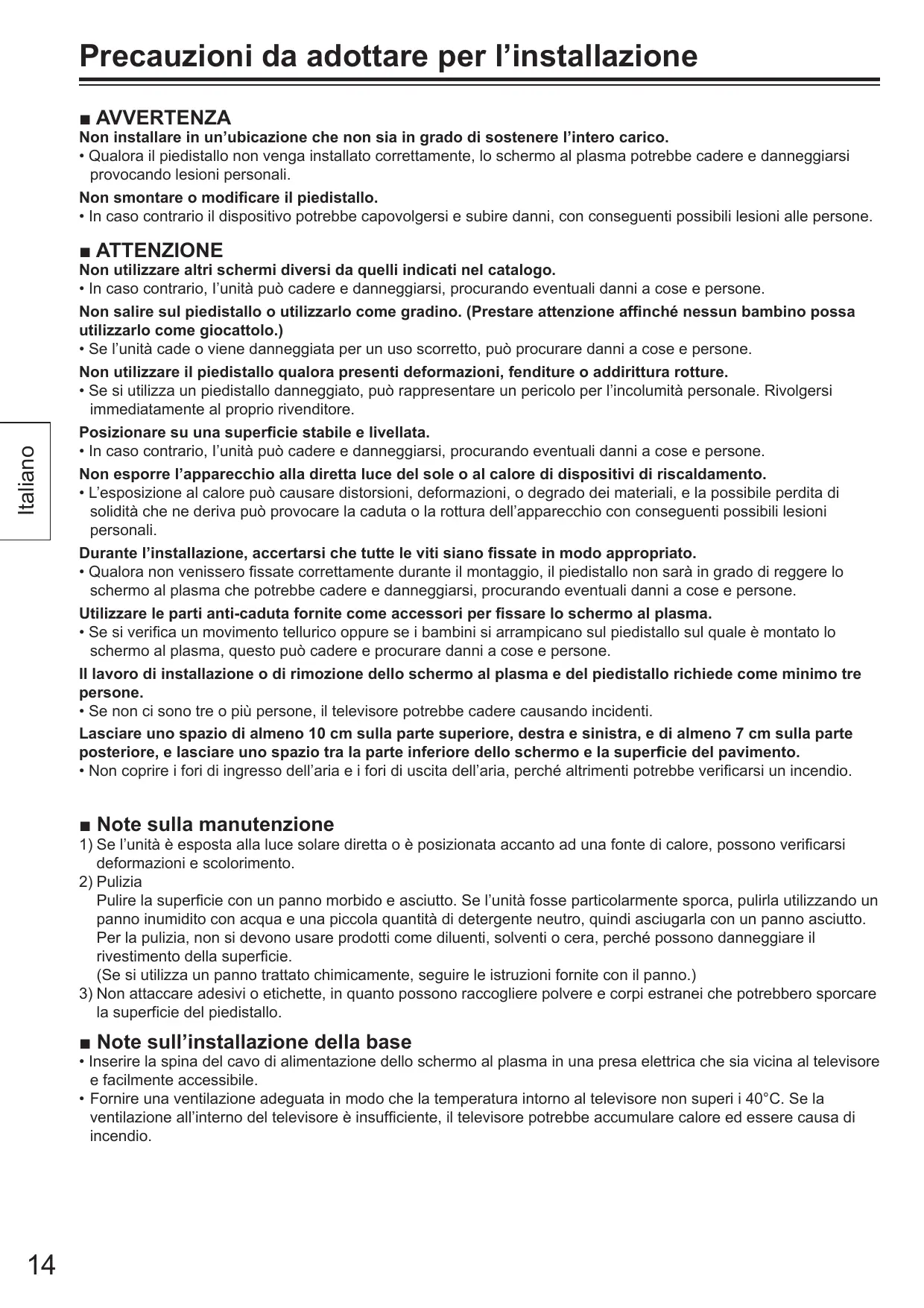

MANUALE UTENTE TY-ST65VX100 PANASONIC

Non installare in un'ubicazione che non sia in grado di sostenere l'intero carico.

- Qualora il piedistallo non venga installato correttamente, lo schermo al plasma potrebbe cadere e danneggiarsi provocando lesioni personali.

Non smontare o modificare il piedistallo.

- In caso contrario il dispositivo potrebbe capovolgersi e subire danni, con conseguenti possibili lesioni alle persone.

■ ATTENZIONE

Non utilizzare altri schermi diversi da quelli indicati nel catalogo.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non salire sul piedistallo o utilizzarlo come gradino. (Prestare attenzione affinché nessun bambino possa utilizzarlo come giocattolo.)

- Se l'unità cade o viene danneggiata per un uso scorretto, può procurare danni a cose e persone.

Non utilizzare il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture.

- Se si utilizza un piedistallo danneggiato, può rappresentare un pericolo per l'incolumità personale. Rivolgersi immediatamente al proprio rivenditore.

Posizionare su una superficie stabile e livellata.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non esporre l'apparecchio alla diretta luce del sole o al calore di dispositivi di riscaldamento.

- L'esposizione al calore può causare distorsioni, deformazioni, o degrado dei materiali, e la possibile perdita di solidità che ne deriva può provocare la caduta o la rottura dell'apparecchio con conseguenti possibili lesioni personali.

Durante l'installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

- Qualora non venissero fissate correttamente durante il montaggio, il piedistallo non sarà in grado di reggere lo schermo al plasma che potrebbe cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Utilizzare le parti anti-caduta fornite come accessori per fissare lo schermo al plasma.

- Se si verifica un movimento tellurico oppure se i bambini si arrampicano sul piedistallo sul quale è montato lo schermo al plasma, questo può cadere e procurare danni a cose e persone.

Il lavoro di installazione o di rimozione dello schermo al plasma e del piedistallo richiede come minimo tre persone.

- Se non ci sono tre o più persone, il televisore potrebbe cadere causando incidenti.

Lasciare uno spazio di almeno 10 cm sulla parte superiore, destra e sinistra, e di almeno 7 cm sulla parte posteriore, e lasciare uno spazio tra la parte inferiore dello schermo e la superficie del pavimento.

- Non coprire i fori di ingresso dell'aria e i fori di uscita dell'aria, perché altrimenti potrebbe verificarsi un incendio.

■ Note sulla manutenzione

1) Se l'unità è esposta alla luce solare diretta o è posizionata accanto ad una fonte di calore, possono verificarsi deformazioni e scolorimento.
2) Pulizia

Pulire la superficie con un panno morbido e asciutto. Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto.

Per la pulizia, non si devono usare prodotti come diluenti, solventi o cera, perché possono danneggiare il rivestimento della superficie.

(Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)

3) Non attaccare adesivi o etichette, in quanto possono raccogliere polvere e corpi estranei che potrebbero sporcare la superficie del piedistallo.

■ Note sull'installazione della base

• Inserire la spina del cavo di alimentazione dello schermo al plasma in una presa elettrica che sia vicina al televisore e facilmente accessibile.
• Fornire una ventilazione adeguata in modo che la temperatura intorno al televisore non superi i 40°C. Se la ventilazione all'interno del televisore è insufficiente, il televisore potrebbe accumulare calore ed essere causa di incendio.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE.

PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

Pezzi per il montaggio

(Assicurarsi di controllare che vi siano tutti i componenti prima di iniziare il montaggio)

A Viti di fissaggio perni supporto (2)M8 × 60	E Fermacavi (2)	G Base supporto (1)
B Viti di fissaggio paletti supporto (2)Viti di fissaggio paletti supportoschermo (4)M8 × 30	F Paletti supporto (2)[03YD]
C Perni di fissaggio (4)		H Pannello di blocco luce (1)
D Perni supporto (2)[07K7]

Montaggio del piedistallo

1 Sistemare la base supporto in modo che sia orizzontale.

Per evitare danni alla base supporto, sistemarla su un pavimento piano o un supporto.

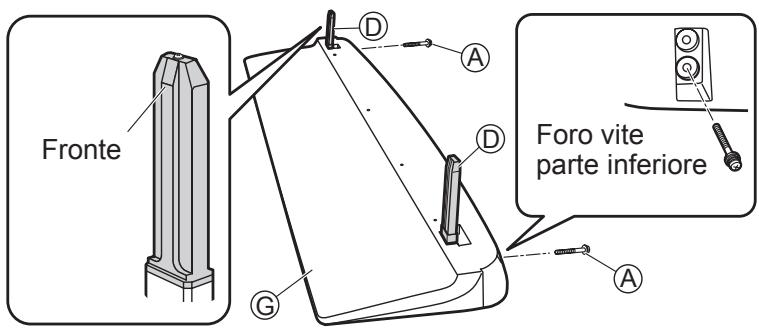

2 Montare e fissare i piedini di supporto.

(1) Inserire i due perni supporto Ⓓ nella parte superiore della base supporto Ⓖ.
- I perni supporto Ⓓ hanno una parte anteriore e una posteriore.
(2) Fissare saldamente i viti di fissaggio perni supporto Ⓐ nella base supporto Ⓖ della base.

Fronte D A D G Foro vite parte inferiore A

Modo di attaccare il piedistallo allo schermo

Per il montaggio del piedistallo, vedere le istruzioni per l'uso dello schermo al plasma.

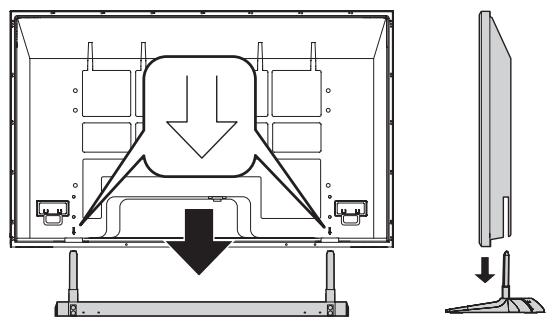

1 Montare il schermo al plasma sul piedistallo.

Sul pannello posteriore sono visualizzate delle frecce nelle posizioni indicate di seguito.

Allineare i perni supporto Ⓓ con queste frecce, quindi installare lo schermo al plasma.

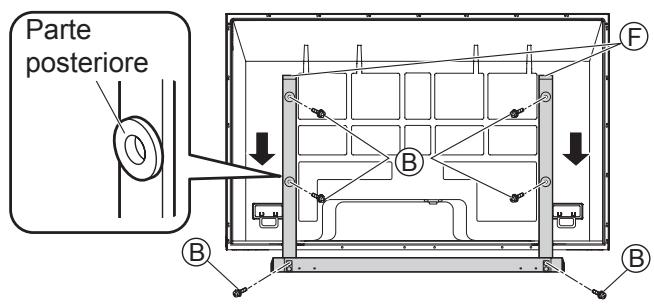

2 Montare le staffe di paletti supporto.

(1) Inserire i due paletti supporto Ⓕ nella base supporto Ⓖ dal retro del televisore, quindi utilizzare le viti di fissaggio paletti supporto Ⓑ per fissare le paletti supporto ⒨.

- I paletti supporto Ⓕ hanno una parte anteriore e una posteriore.

(2) Usare le quatro viti di fissaggio paletti supporto schermo Ⓑ per fissare i paletti supporto Ⓕ allo schermo al plasma.

Parte posteriore B B F

Modo di attaccare il pannello di blocco luce

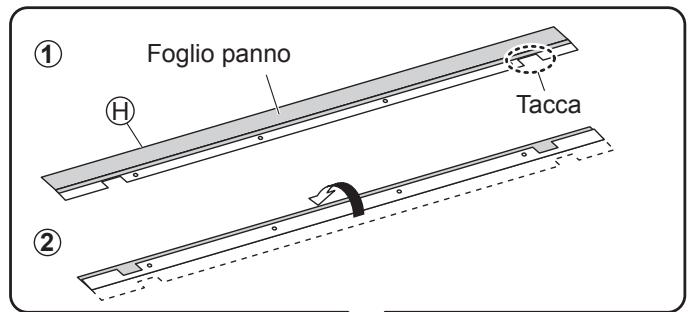

1 Preparare il pannello di blocco luce

(1) Mettere il pannello di blocco luce Ⓗ con il foglio panno rivolto in alto.

(2) Ripiegare la parte del pannello con le tacche e i fori su di esso lungo la piega. (Veda illustrazione)

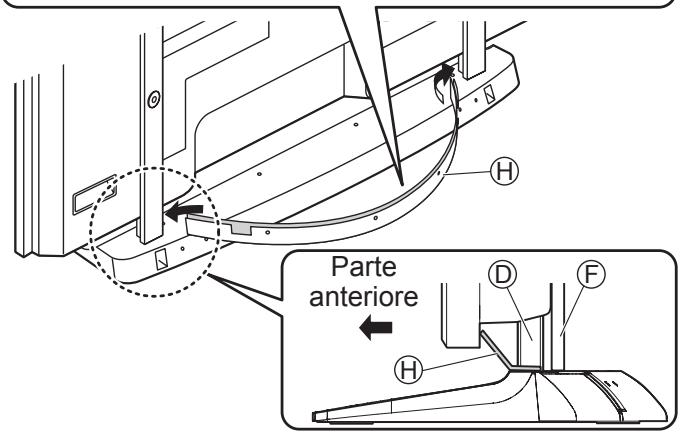

2 Attaccare e fissare il pannello di blocco luce.

(1) Piegare leggermente il pannello di blocco luce a forma di U e inserire le estremità nelle aperture (destra e sinistra) tra i perni del piedistallo e lo schermo al plasma. Allineare le tacche del pannello di blocco luce sui perni del piedistallo.

- Il lato del foglio panno deve essere rivolto verso il pannello posteriore dello schermo al plasma.

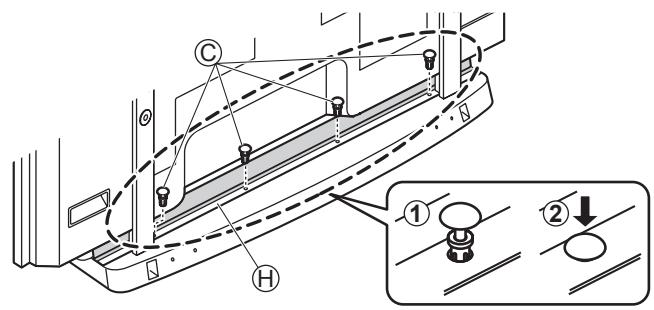

(2) Allineare i quattro fori del pannello di blocco luce Ⓗ sui fori della base del piedistallo, inserire i (quattro) perni di fissaggio Ⓒ e premere giù con forza la parte superiore dei perni di fissaggio per bloccarli in posizione.

① Foglio panno H Tacca ②

H Parte anteriore D F H

Istruzioni per il legamento dei cavi

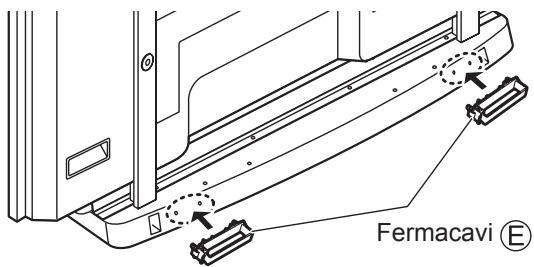

1 Montare i fermacavi sul piedistallo.
Montare i fermacavi del piedistallo Ⓔ (destro e sinistro).

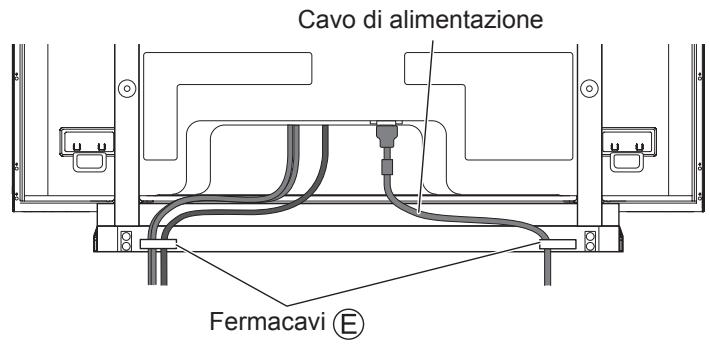

2 Collegare i cavi di segnale e il cavo di alimentazione.
3 Utilizzare i fermacavi per fissare i cavi di segnale e il cavo di alimentazione.

Cavo di alimentazione Fermacavi E

Fermacavi E

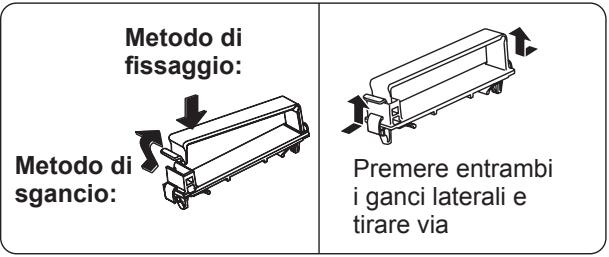

Metodo di fissaggio: Metodo di sgancio: Premere entrambi i ganci laterali e tirare via

* Per il collegamento dei cavi, vedere le istruzioni per l'uso dello schermo al plasma.

Prevenzione da cadute dello schermo al plasma

Staffe anti-caduta

Si raccomanda di prendere provvedimenti di prevenzione della caduta dello schermo al plasma in tali casi.

* Le informazioni di questa sezione hanno lo scopo di ridurre il rischio di incidenti causati dalla caduta dello schermo al plasma durante un terremoto, ecc.

Non c'è però misura di precauzione che possa garantire la protezione contro tutti i terremoti.

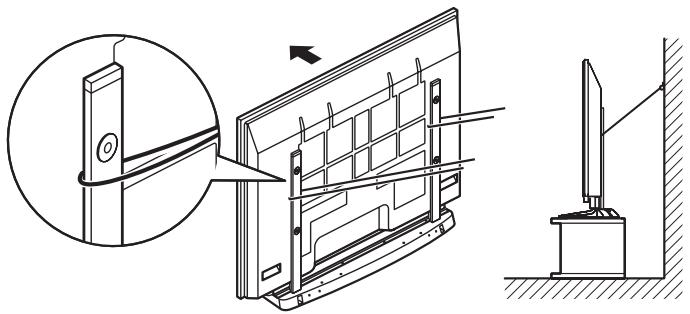

In caso di montaggio alla parete

Note:

• Fissare saldamente a una parete, pilastro o altro posto strutturalmente solido usando prodotti procurati separatamente, come corde o catene aventi una robustezza adeguata.
• Fissare alla parete in due posizioni ciascuna a destra e a sinistra.
