ПОСІБНИК КОРИСТУВАЧА S-100PN1E5 PANASONIC

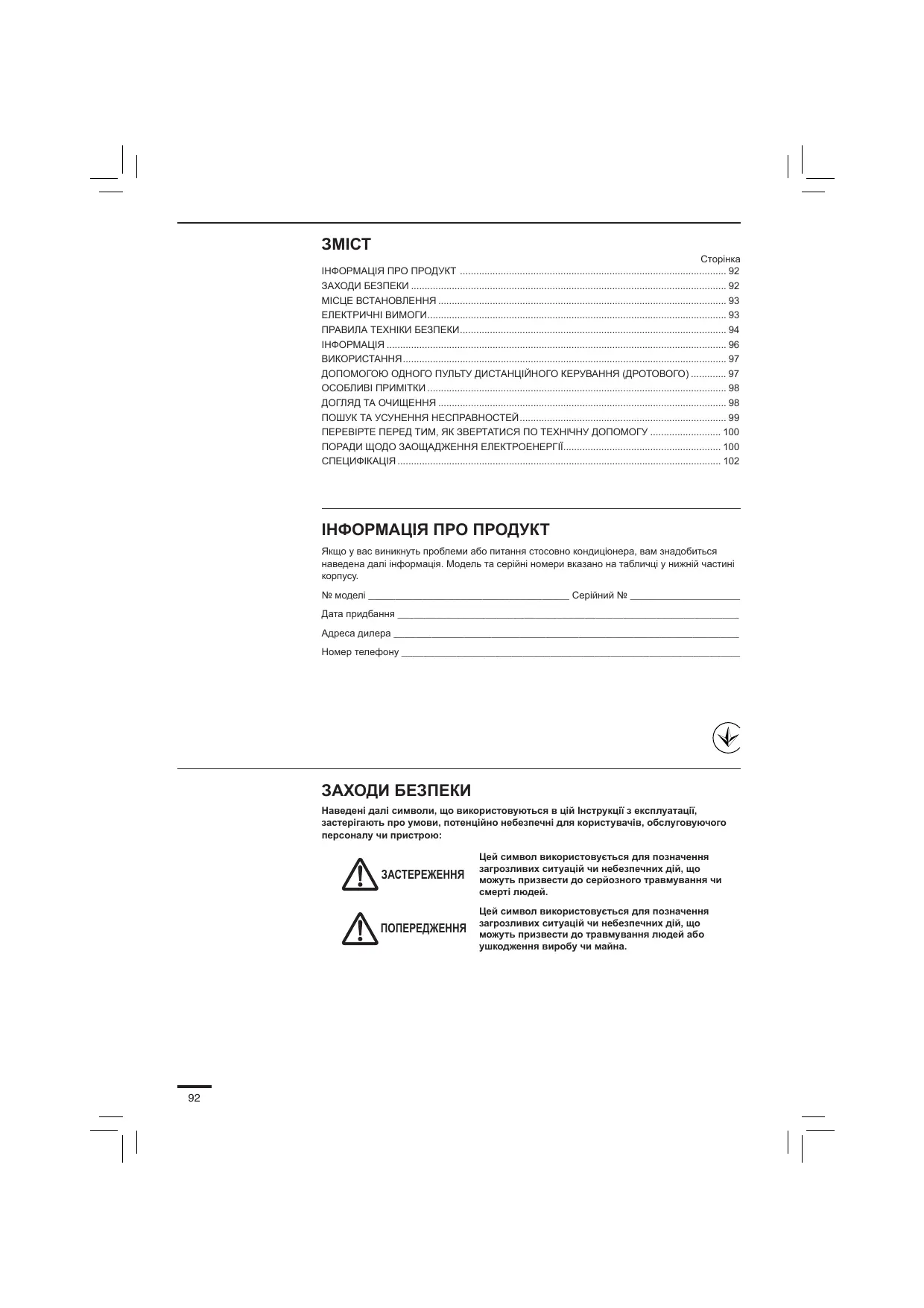

• ІНФОРМАЦІЯ ПРО ПРОДУКТ p. 92
• ЗАХОДИ БЕЗПЕКИ p. 92
• МІСЦЕ ВСТАНОВЛЕННЯ p. 93
• ЕЛЕКТРИЧНІ ВИМОГИ p. 93
• ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ p. 94
• ІНФОРМАЦІЯ p. 96
• ВИКОРИСТАННЯ p. 97
• ДОПОМОГОЮ ОДНОГО ПУЛЬТУ ДИСТАНЦІЙНОГО КЕРУВАННЯ (ДРОТОВОГО) p. 97
• ОСОБЛИВІ ПРИМІТКИ p. 98
• ДОГЛЯД ТА ОЧИЩЕННЯ p. 98
• ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ p. 99
• ПЕРЕВІРТЕ ПЕРЕД ТИМ, ЯК ЗВЕРТАТИСЯ ПО ТЕХНІЧНУ ДОПОМОГУ p. 100
• ПОРАДИ ЩОДО ЗАОЩАДЖЕННЯ ЕЛЕКТРОЕНЕРГІЇ p. 100
• СПЕЦИФІКАЦІЯ ІНФОРМАЦІЯ ПРО ПРОДУКТ Якщо у вас виникнуть проблеми або питання стосовно кондиціонера, вам знадобиться наведена далі інформація. Модель та серійні номери вказано на табличці у нижній частині № моделі _____________________________________ Серійний № ____________________ Дата придбання ______________________________________________________________ Адреса дилера _______________________________________________________________ Номер телефону _____________________________________________________________ ЗАХОДИ БЕЗПЕКИ Наведені далі символи, що використовуються в цій Інструкції з експлуатації, застерігають про умови, потенційно небезпечні для користувачів, обслуговуючого персоналу чи пристрою: p. 102

ЗАСТЕРЕЖЕННЯ Цей символ використовується для позначення загрозливих ситуацій чи небезпечних дій, що можуть призвести до серйозного травмування чи смерті людей. ПОПЕРЕДЖЕННЯ Цей символ використовується для позначення загрозливих ситуацій чи небезпечних дій, що можуть призвести до травмування людей або ушкодження виробу чи майна. МІСЦЕ ВСТАНОВЛЕННЯ

• Рекомендується, щоб встановлення цього кондиціонера належним чином виконувалося кваліфікованими спеціалістами з установки згідно з інструкціями зі встановлення, що постачаються разом із виробом.
• Перед встановленням перевірте, чи напруга в мережі електропостачання у вас удома або в офісі співпадає із вказаною на табличці напругою. ЗАСТЕРЕЖЕННЯ

• Не встановлюйте цей кондиціонер у місцях, де наявні випаровування або легкозаймисті гази та в місцях із дуже високою вологістю, наприклад у

• Не встановлюйте цей кондиціонер у місцях, де наявні об’єкти, що випромінюють надмірно велику кількість тепла. Слід уникати: Щоб захистити кондиціонер від значної корозії, уникайте встановлення зовнішнього блока в місцях, де на нього можливе пряме потрапляння бризок солоної морської води або поблизу мінеральних джерел, де в повітрі міститься сірка. ЕЛЕКТРИЧНІ ВИМОГИ

1. Усі дроти мають відповідати місцевим електротехнічним правилам і нормам.

Проконсультуйтесь зі своїм дилером або кваліфікованим електриком щодо деталей.

2. Кожен пристрій має бути належним чином заземлений за допомогою кабелю

заземлення або через дроти мережі електропостачання.

3. Роботи з електричними дротами мають виконуватися кваліфікованим електриком.

Проводи цього силового кабелю промарковано кольором за такою схемою: Жовто-зелений: Коричневий:

Оскільки кольорове маркування виводів силового кабелю цього приладу може не збігатися із маркуванням клем вашого штепселя, дотримуйтеся таких інструкцій: Жовто-зелений провід слід під’єднати до клеми штепселя, яку позначено літерою «E», знаком захисного заземлення або зеленим чи жовто-зеленим кольором. Блакитний провід під’єднується до клеми, яку позначено літерою «N» або чорним Коричневий провід під’єднується до клеми, яку позначено літерою «L» або червоним

Якщо ви довго не користуєтеся кондиціонером, від’єднайте його від джерела електроенергії, вимкнувши живлення відповідним вимикачем або витягнувши штепсель із

ПОПЕРЕДЖЕННЯ Щоб розігріти систему, джерело живлення потрібно увімкнути принаймні за п’ять (5) годин до початку роботи. Залишайте джерело живлення УВІМКНЕНИМ. Вимикайте його лише тоді, коли пристрій не використовуватиметься протягом тривалого часу.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

• Уважно прочитайте цю інструкцію з експлуатації, перш ніж почати користуватися кондиціонером. Якщо у вас залишаться якісь складнощі чи питання, зверніться по допомогу до свого дилера.
• Цей кондиціонер розроблено для створення комфортних умов у кімнаті. Використовуйте цей пристрій лише за призначенням, як описано в цій інструкції з експлуатації. ЗАСТЕРЕЖЕННЯ Щоб переконатися у придатності того чи іншого холодоагенту для використання у кондиціонері, зверніться за порадою до уповноваженого продавця або технічного фахівця. Застосування холодоагентів, не рекомендованих виробником, може призвести до виходу кондиціонера з ладу, вибуху, травм тощо. ПОПЕРЕДЖЕННЯ Не вмикайте та не вимикайте кондиціонер перемикачем джерела живлення. Користуйтеся кнопкою увімкненнявимкнення. Ніколи не торкайтеся пристрою вологими руками. Нічого не притуляйте до отвору для випуску повітря на зовнішньому блоці. Це небезпечно, оскільки вентилятор обертається із високою

Ніколи не використовуйте та не зберігайте бензин чи інші легкозаймисті гази та рідини поруч із кондиціонером — це дуже небезпечно. Не торкайтесь отвору для впуску повітря або гострих алюмінієвих лопаcтей зовнішнього блока. Можливе поранення. Не використовуйте прилад у приміщеннях із потенційно вибухонебезпечною атмосферою. Розташовуйте пожежну сигналізацію та отвір для випуску повітря на відстані принаймні 1,5 м від

Цей кондиціонер не має вентилятора для забору свіжого повітря знадвору. У випадку частого використання в одній кімнаті газових чи масляних обігрівачів, що поглинають велику кількість кисню з повітря, потрібно часто відкривати двері або вікна. Інакше, у крайніх випадках, може виникнути ризик Для кожного пристрою виділіть окрему розетку, що використовуватиметься винятково для цього пристрою; одночасно на окремій лінії мають бути передбачені можливість відключення електропостачання, автоматичний запобіжник та автоматичний запобіжник на випадок витоку струму в землю для захисту від перевантаження струмом. Для кожного пристрою виділіть окрему розетку; одночасно у стаціонарній проводці згідно з електротехнічними правилами має бути передбачено можливість повного відключення шляхом розірвання контактів на всіх полюсах. Для запобігання небезпеці, що може виникнути через пошкодження ізоляції, пристрій має бути заземлений. Очистка зовнішнього та внутрішнього блоків не повинна виконуватися користувачами. Очистка має виконуватися авторизованим дилером або спеціалістом. У випадку збою в роботі цього пристрою не ремонтуйте його самостійно. Для ремонту пристрою зверніться до продавця або сервісного центру. Витікання холодоагенту може призвести до пожежі. Щоб уникнути небезпеки, обов’язково вимикайте кондиціонер та відключайте живлення, перш ніж виконувати чищення або технічне обслуговування. У разі небезпеки від’єднайте кондиціонер від джерела електроенергії, вимкнувши живлення відповідним вимикачем або витягнувши штепсель із розетки.

Цей пристрій не призначено для використання особами (у тому числі дітьми) з обмеженими фізичними можливостями, можливостями сприйняття, розумовими здібностями або з недостатнім багажем досвіду чи знань. Такі особи можуть користуватися цим приладом лише під наглядом людей, відповідальних за їхню безпеку, або після отримання від цих людей інструкцій щодо користування приладом. Необхідно приглядати за дітьми, щоб вони не гралися із пристроєм. Не робіть температуру в кімнаті занадто низькою чи високою, якщо там перебувають немовлята або Не сідайте та не наступайте на пристрій. Ви можете впасти. Не притуляйте жодні об’єкти до КОЖУХА ВЕНТИЛЯТОРА. Можна отримати травму, а пристрій може пошкодитися.

• Іноді під час грози можлива зупинка компресора. Це не є механічним пошкодженням. Пристрій автоматично відновлює роботу через кілька хвилин.
• Текст англійською мовою – це оригінал інструкції. Текст іншими мовами є перекладом оригіналу інструкції. Назва та адреса виробника у Росії та Україні Назву та адресу виробника вказано на упаковці та паспортній табличці. Припиніть користуватися виробом у випадку неправильної роботи (відмови) та вийміть штекер з розетки і вимкніть живлення за допомогою вимикача живлення та переривача. (Ризик виділення диму/займання/ураження струмом)

несправності - Іноді виріб не працює, коли він увімкнений. - Іноді, коли шнур переміщується, живлення відключається. - Під час роботи помічено запах горілого або нехарактерний шум. - Корпус деформовано або він незвично гарячий.

Негайно зверніться до свого місцевого дилера щодо обслуговування (ремонту).

Умови експлуатації Використовуйте цей кондиціонер за таких температур. Діапазон температур у приміщенні: Режим охолодження: 14°C ~ 25°C (*WBT) / 18°C ~ 32°C (*DBT) Режим нагрівання: 16°C ~ 30°C (*DBT) Діапазон температур надворі: Режим охолодження: -15°C ~ 46°C (*DBT) Режим нагрівання: -20°C ~ 18°C (*WBT) / -20°C ~ 24°C (*DBT) *DBT: температура за сухим термометром *WBT: температура за вологим термометром Інформація для користувачів щодо збору та утилізації старого обладнання та використаних батарей Ці символи на виробах, упаковках та (або) у супровідній документації означають, що використані електричні та електронні вироби і батареї не слід змішувати із загальним побутовим сміттям. Для належного поводження зі старими виробами та використаними батареями, їх відновлення та переробки доставте їх у відповідні точки прийому згідно із місцевим законодавством та Директивами 2002/96/EC і 2006/66/EC. Правильно утилізуючи ці вироби та батареї, ви сприяєте збереженню цінних ресурсів і запобігаєте потенційному негативному впливу на здоров’я людини та довкілля, що може виникнути у випадку неналежного поводження зі сміттям. Щоб отримати додаткову інформацію про збір та переробку старих виробів та батарей, зверніться до місцевого органу влади, служби утилізації сміття або точки продажу, де було придбано вироби. Згідно із місцевим законодавством за неправильну утилізацію такого сміття може накладатися штраф. Для бізнес-користувачів у Європейському Союзі Якщо вам потрібно позбавитися електронного чи електричного обладнання, зверніться до свого дилера чи постачальника, щоб отримати подальшу інформацію. [Інформація щодо утилізації в інших країнах за межами Європейського Союзу] Ці символи є чинними лише для Європейського Союзу. Якщо вам потрібно позбавитися цих об’єктів, зверніться до місцевих органів влади або до дилера та запитайте, як правильно утилізувати їх.

Примітка щодо символу на батареях (внизу є два приклади символів): Цей символ використовується у комбінації із символом хімічної речовини. У цьому випадку йдеться про відповідність вимогам щодо свинцю (Pb), встановленим Директивою для зазначеної речовини. ВИКОРИСТАННЯ Назви деталей ВНУТРІШНІЙ БЛОК Канальний тип N1 Повітродувний

Анкер болта Повітродувна решітка Внутрішній блок Матеріал стелі Бездротовий пульт дистанційного керування (додаткові

Ознайомтеся з інструкцією з експлуатації, що постачається разом із додатковим бездротовим пультом дистанційного керування. (Бездротового типу: для всіх внутрішніх блоків) Пульт дистанційного керування із таймером (додаткові Ознайомтеся з інструкцією з експлуатації, що постачається разом із додатковим пультом дистанційного керування з таймером. (Дротового типу: для всіх внутрішніх блоків)

ОСОБЛИВІ ПРИМІТКИ Режим “ПРОСУШУВАННЯ” Як це працює

• Як тільки температура в кімнаті досягає встановленого рівня, пристрій автоматично виконує цикли ввімкнення та вимкнення.
• Для запобігання повторному підвищенню вологості в кімнаті, коли пристрій припиняє працювати, внутрішній вентилятор також зупиняється.
• Для швидкості вентилятора автоматично встановлюється значення «LO.», і його неможливо змінити.
• Режим ПРОСУШУВАННЯ не працюватиме, якщо температура надворі становить 15 °C

Режим нагрівання Принцип нагрівання Розморожування (очікування) на

• Оскільки для нагрівання кімнати пристрій використовує тепло повітря надворі (теплонасосна система), ефективність нагрівання знизиться, якщо температура надворі дуже низька. Якщо за допомогою цього теплового насосу отримати достатню кількість тепла не вдається, використайте інший нагрівальний прилад разом із цим пристроєм.
• За низької температури надворі на змійовику зовнішнього теплообмінника може утворитися іній або ожеледь, що знижує продуктивність нагрівання. Коли це відбувається, вмикається керована мікрокомп’ютером система розморожування. Одночасно зупиняється вентилятор на внутрішньому блоці (або в деяких випадках працює із дуже низькою швидкістю), а на дисплеї з’являється індикатор «STANDBY» і залишається до завершення розморожування. Потім за кілька хвилин буде відновлено операцію нагрівання. (Цей інтервал може буди дещо різним залежно від температури надворі та способу утворення

• Протягом кількох хвилин після початку виконання нагрівання внутрішній вентилятор не обертатиметься (або в деяких випадках обертатиметься із дуже низькою швидкістю), доки змійовик внутрішнього теплообмінника достатньо не нагріється. Це відбувається через роботу системи запобігання втягуванню холодного повітря. У цей час продовжує » (очікування). відображатися індикатор « » (очікування) відображається під час розморожування або коли вимикається компресор (або пристрій працює із дуже низькою швидкістю) термостатом під час роботи системи у режимі нагрівання.
• Після завершення процесу розморожування та повторного ввімкнення процесора « (очікування) вимкнеться автоматично, коли відновиться процес нагрівання. Що буде, якщо під час роботи пристрою станеться перебій живлення Якщо живлення цього пристрою тимчасово перерветься, пристрій автоматично відновить роботу (коли знову з’явиться живлення) із тими самими налаштуваннями, які було встановлено до перебою живлення. ДОГЛЯД ТА ОЧИЩЕННЯ ЗАСТЕРЕЖЕННЯ Сторони впуску та випуску повітря (внутрішній блок) ПОПЕРЕДЖЕННЯ

1. Щоб уникнути небезпеки, обов’язково вимикайте кондиціонер та відключайте

живлення, перш ніж виконувати очищення.

2. Не лийте воду на внутрішній блок, щоб очистити його. Це призведе до

пошкодження внутрішніх компонентів та ураження струмом. Очищуйте сторони впуску та випуску повітря внутрішнього блока щіткою пилососа або протирайте їх чистою сухою тканиною. Якщо на цих частинах є плями, скористайтеся чистою тканиною, змоченою у воді. Під час очищення сторони випуску повітря будьте обережні, щоб не зрушити лопатки з місця.

1. Ніколи не використовуйте розчинники чи агресивні хімічні речовини під час

очищення внутрішнього блока. Не протирайте пластикові частини дуже гарячою

2. Деякі металеві краї та лопатки гострі, тому неналежне поводження із ними може

призвести до травмування. Будьте особливо обережні під час очищення цих

3. Потрібно періодично очищувати внутрішній змійовик та інші компоненти

зовнішнього блока. Проконсультуйтесь зі своїм дилером або зі спеціалістом із сервісного центру. ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ Якщо ваш кондиціонер не працює належним чином, виконайте наведені нижче дії, перш ніж звертатися по технічну допомогу. Якщо це не допомогло, зв’яжіться зі своїм місцевим дилером або сервісним центром. ВНУТРІШНІЙ БЛОК

Можлива причина Звук, схожий на дзюрчання води, під час роботи чи після її

• Звук від струменя хладагента всередині пристрою
• Звук від стоку води через зливний патрубок Тріск під час роботи чи після її припинення. Тріск утворюється внаслідок зміни температури деталей

Повітря, що подається до приміщення під час роботи, має специфічний запах. Запах від навколишніх предметів, цигарок, косметики накопичується всередині кондиціонера та подається до приміщення разом із Забруднення внутрішніх компонентів пристрою. Зверніться за порадою до дилера.

Навколо отвору подачі повітря накопичується конденсат. Конденсат утворюється внаслідок контакту холодного повітря, що подається, із вологою в атмосфері приміщення.

Під час роботи в режимі охолодження утворюється туман. (Особливо у місцях, де повітря містить велику кількість пари із частками мастила, наприклад, у ресторанах.)

• Швидше за все пристрій забруднено зсередини (засмічення теплообмінника), і він потребує чищення. Проконсультуйтеся з дилером, оскільки для такої операції потрібен технічний досвід.
• Під час розморожування Після припинення роботи вентилятор обертається ще деякий час.

• Це передбачено для збільшення плавності роботи.
• Додатковий час обертання вентилятора може бути необхідним для осушення теплообмінника згідно зі встановленими налаштуваннями. Напрямок повітряного потоку змінюється під час Неможливо налаштувати напрямок повітря. Неможливо змінити налаштування напрямку

• За низької температури повітря, що подається під час операції розморожування, горизонтальний напрямок потоку встановлюється автоматично.
• Іноді положення жалюзі встановлюється залежно від індивідуальних налаштувань. Після зміни напрямку потоку повітря жалюзі рухаються деякий час перед встановленням у заданому положенні. Під час зміни напрямку потоку повітря рух жалюзі означає пошук стандартного положення.

Видувається пил, що скупчився всередині пристрою. ЗОВНІШНІЙ БЛОК Одразу після увімкнення живлення.

У режимі обігріву часто утворюється шум.

У режимі обігріву часто утворюється пара. Коли кондиціонер увімкнено одразу після вимикання. Після зупинення пристрою із пульта дистанційного керування робота вентилятора зовнішнього блока триває деякий час навіть за вимкненого компресора. Можлива причина Робота не розпочинається протягом приблизно 3 хвилин, оскільки активовано контур захисту компресора. Під час розморожування

Це передбачено для збільшення плавності роботи.

ПЕРЕВІРТЕ ПЕРЕД ТИМ, ЯК ЗВЕРТАТИСЯ ПО ТЕХНІЧНУ ДОПОМОГУ Кондиціонер не працює навіть за увімкненого

Недостатнє охолодження

Можлива причина Спосіб вирішення Збій у системі живлення чи його

Натисніть кнопку керування живленням (ON/ OFF) на пульті дистанційного керування ще раз. Кнопку керування живленням

• Якщо переривник струму вимкнений, увімкніть

• Якщо переривник автоматично вимикається, не намагайтеся увімкнути пристрій і зверніться до дилера. Перегорів запобіжник. Якщо перегорів запобіжник, зверніться до

Отвори забору чи подачі повітря зовнішнього чи внутрішнього блока засмічені пилом чи сторонніми

Видаліть пил чи сторонні об’єкти. Для подачі повітря встановлене налаштування рівня швидкості «Low». Змініть налаштування на «High» або «Strong». Невірно вибрано налаштування температури Дивіться розділ «ПОРАДИ ЩОДО ЗАОЩАДЖЕННЯ ЕЛЕКТРОЕНЕРГІЇ». Приміщення нагрівається прямими сонячними променями під час роботи кондиціонера в режимі охолодження. Відкриті двері та (або) вікна. Повітряний фільтр засмічено. Дивіться розділ «ДОГЛЯД ТА ОЧИЩЕННЯ». Під час роботи кондиціонера в режимі охолодження у приміщенні наявні забагато джерел теплоти. Використовуйте якомога менше джерел теплоти протягом якомога меншого часу. Під час роботи кондиціонера в режимі охолодження у приміщенні перебуває забагато людей. Зменшіть налаштування температури або встановіть «High» або «Strong» режим роботи вентилятора. Якщо після виконання наведених вище дій ваш кондиціонер не почав працювати належним чином, зупиніть його роботу та від’єднайте його від живлення. Після цього зв’яжіться із місцевим дилером, назвіть серійний номер кондиціонера та опишіть проблему. Ніколи не намагайтеся полагодити кондиціонер самостійно, оскільки це може бути небезпечно. Окрім та літер E, F, H, L, того, слід повідомити про появу на РК-дисплеї пульта дистанційного керування контрольної позначки P у комбінації із цифрами. ПОРАДИ ЩОДО ЗАОЩАДЖЕННЯ ЕЛЕКТРОЕНЕРГІЇ Слід уникати:

• Блокування отворів пристрою для забору та подачі повітря. Блокування деяких із цих отворів
• призведе до некоректної роботи пристрою і може викликати його пошкодження.
• Потрапляння прямого сонячного світла у приміщення. Користуйтеся сонцезахисними навісами, занавісками чи жалюзі. Охолодження приміщення триватиме довше, якщо стіни та стеля зазнають впливу сонячних променів. Рекомендується:
• Завжди тримати повітряний фільтр у чистоті. (Дивіться розділ «Догляд і чищення».) Засмічений фільтр погіршує роботу кондиціонера.
• Тримати двері, вікна та інші отвори у приміщенні закритими, щоб запобігти витоку кондиціонованого повітря.

У разі перебою живлення під час роботи кондиціонера Якщо живлення цього пристрою тимчасово перерветься, після відновлення живлення пристрій автоматично почне роботу із тими самими налаштуваннями, які було встановлено до вимикання живлення. Інформаційний центр Panasonic Міжнародні дзвінки та дзвінки з Києва: +380-44-490-38-98 Безкоштовні дзвінки зі стаціонарних телефонів в межах України: 0-800-309-880
