MANUAL DE USUARIO S-100PN1E5 PANASONIC

INFORMACIÓN DEL PRODUCTO Si tiene preguntas o problemas relacionados con su acondicionador de aire necesitará la siguiente información. Los números de modelo y de serie se encuentran en la placa de características situada en la parte inferior del aparato. N° de modelo _________________________________ N° de serie _______________________ Fecha de adquisición __________________________________________________________ Dirección del concesionario ______________________________________________________ Número de teléfono ___________________________________________________________

PRECAUCIONES DE SEGURIDAD Los símbolos siguientes utilizados en estas instrucciones de funcionamiento le avisan de que existen condiciones potencialmente peligrosas para los usuarios, el personal de servicio o el propio aparato:

ADVERTENCIA Este símbolo indica un riesgo o uso peligroso que podría causar graves heridas personales o incluso la muerte.

PRECAUCIÓN Este símbolo indica un riesgo o uso peligroso que podría causar heridas personales o daños al aparato o a otras propiedades.

• No instale este acondicionador de aire donde existan humos o gases inflamables, ni tampoco en lugares muy húmedos como, por ejemplo, un invernadero.

• No instale el acondicionador de aire donde haya objetos que produzcan un calor excesivo.

Evite: Para proteger el acondicionador de aire contra la corrosión, evite instalar la unidad exterior en un lugar donde pueda ser salpicada directamente por el agua salada del mar, o en un lugar donde haya aire sulfuroso como, por ejemplo, cerca de un balneario.

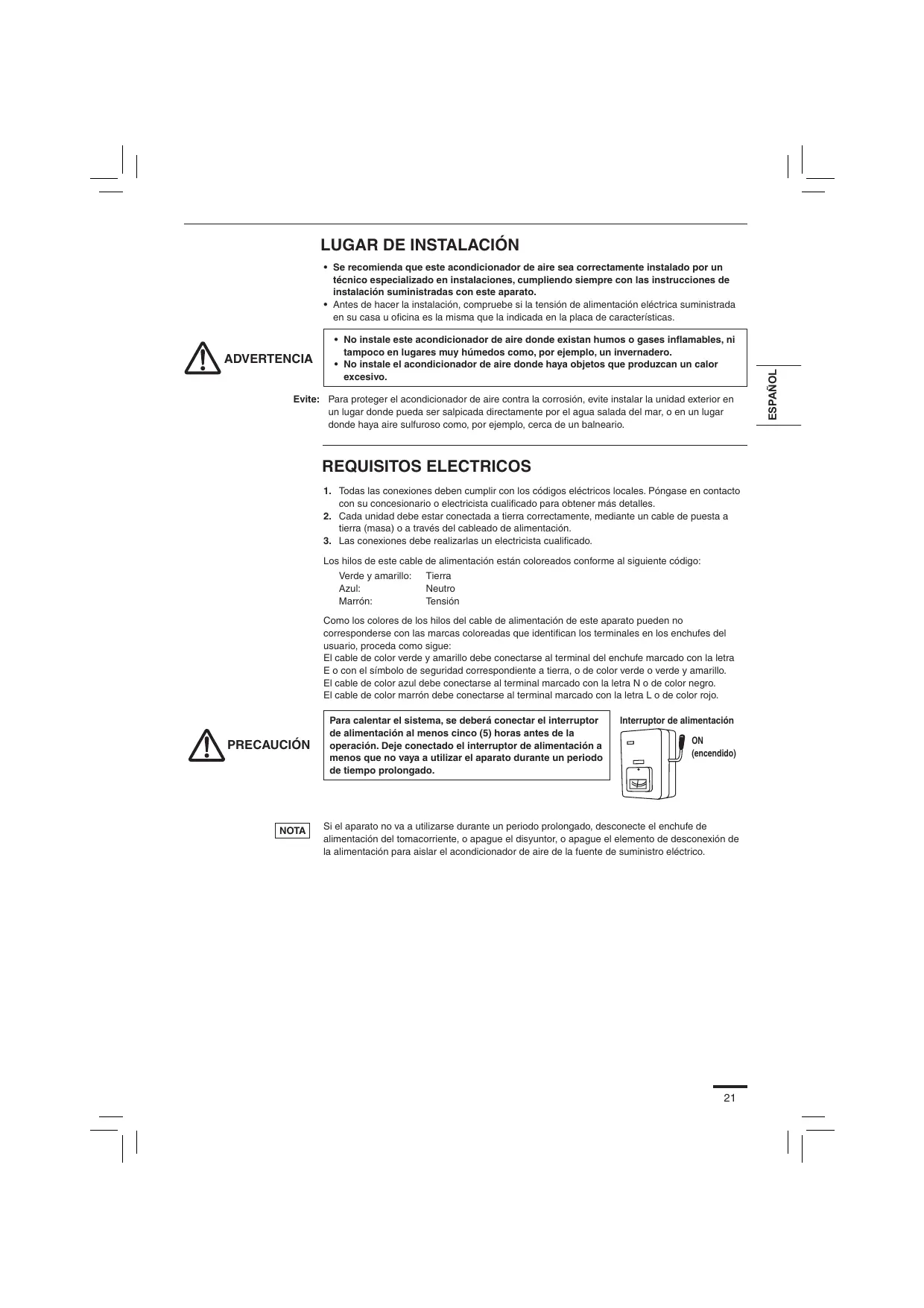

REQUISITOS ELECTRICOS

1. Todas las conexiones deben cumplir con los códigos eléctricos locales. Póngase en contacto con su concesionario o electricista cualificado para obtener más detalles. 2. Cada unidad debe estar conectada a tierra correctamente, mediante un cable de puesta a tierra (masa) o a través del cableado de alimentación. 3. Las conexiones debe realizarlas un electricista cualificado. Los hilos de este cable de alimentación están coloreados conforme al siguiente código: Verde y amarillo: Azul: Marrón:

Como los colores de los hilos del cable de alimentación de este aparato pueden no corresponderse con las marcas coloreadas que identifican los terminales en los enchufes del usuario, proceda como sigue:

El cable de color verde y amarillo debe conectarse al terminal del enchufe marcado con la letra E o con el símbolo de seguridad correspondiente a tierra, o de color verde o verde y amarillo. El cable de color azul debe conectarse al terminal marcado con la letra N o de color negro. El cable de color marrón debe conectarse al terminal marcado con la letra L o de color rojo.

PRECAUCIÓN NOTA Para calentar el sistema, se deberá conectar el interruptor de alimentación al menos cinco (5) horas antes de la operación. Deje conectado el interruptor de alimentación a menos que no vaya a utilizar el aparato durante un periodo de tiempo prolongado.

Interruptor de alimentación

Si el aparato no va a utilizarse durante un periodo prolongado, desconecte el enchufe de alimentación del tomacorriente, o apague el disyuntor, o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.

• Se recomienda que este acondicionador de aire sea correctamente instalado por un técnico especializado en instalaciones, cumpliendo siempre con las instrucciones de instalación suministradas con este aparato.

• Antes de hacer la instalación, compruebe si la tensión de alimentación eléctrica suministrada en su casa u oficina es la misma que la indicada en la placa de características.

ESPAÑOL LUGAR DE INSTALACIÓN INSTRUCCIONES DE SEGURIDAD

• Lea con atención estas instrucciones de funcionamiento antes de utilizar este acondicionador de aire. Si sigue teniendo alguna dificultad o problema, póngase en contacto con su concesionario para que le ayude a solucionarlo. • Este acondicionador de aire ha sido diseñado para proporcionarle un ambiente agradable en su habitación. Utilícelo solamente con la finalidad para la que ha sido diseñado según se describe en estas instrucciones de funcionamiento.

ADVERTENCIA Confirme con el distribuidor o especialista autorizado el tipo de refrigerante especificado que debe usar. El uso de un refrigerante distinto al tipo especificado puede acarrear daños al producto, reventones, lesiones, etc.

No toque nunca la unidad con las manos mojadas. Nunca utilice ni guarde gasolina u otros productos o líquidos inflamables cerca del acondicionador de aire porque es muy peligroso. No utilice este aparato en una atmósfera potencialmente explosiva. Este acondicionador de aire no dispone de ventilador para introducir aire fresco del exterior. Cuando utilice en la misma sala aparatos de calefacción de gas o queroseno, que consumen mucho oxígeno del aire, debe abrir con frecuencia las puertas o ventanas. De lo contrario, en casos extremos, existe el riesgo de asfixia. Proporcione una toma de corriente que pueda utilizarse exclusivamente para cada unidad, e instale un disyuntor de circuito, un elemento de desconexión de la alimentación y un disyuntor de fugas a modo de protección contra sobrecorriente en la línea exclusiva. Proporcione una toma de corriente para cada unidad; y en el cableado fijo deberán incorporarse medios para la desconexión completa del suministro eléctrico que tengan una separación de contacto en todos los polos en conformidad con las normas del cableado. Para prevenir posibles peligros a causa de un fallo en el aislamiento, la unidad debe conectarse a tierra. Los usuarios no deben limpiar el interior de las unidades interiores y exteriores. Encargue la limpieza a un distribuidor o especialista autorizado. En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación. Una fuga de gas refrigerante puede causar un incendio. Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y también de desconectar la alimentación antes de efectuar limpiezas o reparaciones. En caso de emergencia, desconecte el enchufe de alimentación del tomacorriente, o apague el disyuntor, o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.

PRECAUCIÓN No apague ni encienda el acondicionador de aire con el interruptor de la alimentación. Utilice para ello el botón de operación de encendido/apagado (ON/OFF).

No introduzca nada en las salidas de aire de la unidad exterior. Esto es muy peligroso porque el ventilador gira a alta velocidad. No toque la entrada de aire o las afiladas aletas de aluminio de la unidad exterior. Podría hacerse daño. Instale la alarma contra incendios y la salida de aire a una distancia de al menos 1,5 m de la unidad. Este aparato no está destinado a ser usado por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia y conocimientos, a no ser que hayan recibido supervisión o instrucción respecto al uso del aparato por personas responsables de su seguridad. Debe tenerse cuidado de que los niños no jueguen con el aparato. No caliente ni enfríe demasiado la sala si en ella se encuentran bebés o personas inválidas. No se siente ni se ponga de pie sobre la unidad. Podría caerse y sufrir un accidente. No pegue ningún objeto en la CARCASA DEL VENTILADOR. Podría sufrir lesiones y la unidad podría dañarse.

• El compresor puede dejar de funcionar ocasionalmente durante las tormentas.

No se trata de un fallo mecánico. La unidad se recuperará automáticamente al cabo de unos minutos. • El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales.

ENGLISH AVISO ESPAÑOL Deje de usar el producto si se produce alguna anormalidad/avería y desconecte el enchufe de alimentación.

(Riesgo de humo/incendio/descarga eléctrica) Ejemplos de anormalidad /avería

- El producto a veces no se enciende al activar el interruptor.

- La corriente a veces se desconecta cuando se mueve el cable. - Huele a quemado o se oyen ruidos anormales durante el funcionamiento. - La carcasa presenta deformaciones o está anormalmente caliente.

Póngase inmediatamente en contacto con su distribuidor local para llevar a cabo el mantenimiento o las reparaciones pertinentes.

INFORMACIÓN Condiciones de funcionamiento

Utilice este acondicionador de aire dentro del siguiente intervalo de temperatura. Intervalo de temperatura interior: Modo de refrigeración 14°C ~ 25°C (*TBH) / 18°C ~ 32°C (*TBS) Modo de calefacción 16°C ~ 30°C (*TBS) Intervalo de temperatura exterior: Modo de refrigeración -15°C ~ 46°C (*TBS) Modo de calefacción -20°C ~ 18°C (*TBH) / -20°C ~ 24°C (*TBS) *TBS: Temperatura de bulbo seco *TBH: Temperatura de bulbo húmedo

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información. [Informacion sobre la Eliminación en otros Países fuera de la Unión Europea] Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

ENGLISH OPERACIÓN Nombres de las partes

UNIDAD INTERIOR N1 Tipo con conducto

Rejilla de salida de aire

ESPAÑOL Conducto de salida de aire

Unidad de mando a distancia inalámbrica (Partes opcionales)

NOTA Consulte las instrucciones de funcionamiento suministradas con la unidad de mando a distancia inalámbrica opcional.

(Tipo inalámbrico: disponible para todas las unidades interiores)

Unidad de mando a distancia del temporizador (Partes opcionales)

NOTA Consulte las instrucciones de funcionamiento suministradas con la unidad de mando a distancia del temporizador opcional.

(Tipo alámbrico: disponible para todas las unidades interiores)

OBSERVACIONES ESPECIALES Funcionamiento ‘‘DRY’’

(deshumidificación) ¿Cómo funciona?

• Cuando la sala alcanza la temperatura que ha sido ajustada, la unidad repite el ciclo de desconexión y conexión automáticamente.

• Para evitar que la humedad en la habitación vuelva a aumentar, el ventilador interior también se apagará cuando se pare la operación de la unidad. • La velocidad del ventilador se ajustará a ‘‘LO.’’ automáticamente y no podrá ser cambiada. • La operación ‘‘DRY’’ no será posible si la temperatura exterior es de 15°C o menos.

Funcionamiento en calefacción

Rendimiento en calefacción

• Como este aparato calienta una habitación utilizando el calor del aire exterior (sistema de bomba de calor), la eficacia de calefacción se reducirá cuando la temperatura del exterior sea muy baja. Si no se puede obtener calor suficiente con esta bomba de calor, utilice otro aparato de calefacción junto con éste.

• Cuando la temperatura exterior sea baja, podrá formarse escarcha o hielo en el serpentín de intercambio de calor exterior, y reducirse el rendimiento de calefacción. Cuando ocurra esto, se pondrá en funcionamiento un sistema de descongelación controlado por microprocesador. Al mismo tiempo, el ventilador de la unidad interior se parará (o funcionará a muy baja velocidad en algunos casos) y aparecerá el indicador “STANDBY” en el visualizador hasta que se complete la descongelación. Entonces se reiniciará la operación de calefacción después de varios minutos. (Este intervalo variará ligeramente dependiendo de la temperatura exterior y de la forma en que se forme la escarcha.)

(en espera) del visualizador

• Durante varios minutos después de comenzar la operación de calefacción, el ventilador interior no se pondrá en funcionamiento (o funcionará a muy baja velocidad en algunos casos) hasta que el serpentín de intercambio de calor se haya calentado suficientemente. Esto se debe a que está funcionando el sistema de prevención de corriente fría. Durante este periodo, el

’’ (en espera) se mantendrá visualizado. indicador ‘‘ • ‘‘ ’’ (en espera) se mantendrá visualizado durante la descongelación o cuando el compresor haya sido apagado (o cuando la unidad esté funcionando a muy baja velocidad) por el termostato cuando el sistema esté en el modo de calefacción. • Tras completarse la descongelación y cuando el compresor se haya encendido otra vez, ‘‘ ’’ (en espera) se apagará automáticamente al reanudarse la operación de calefacción.

NOTA Si ocurre un corte del suministro eléctrico mientras está funcionando la unidad

Si el suministro eléctrico de esta unidad se interrumpe temporalmente, la unidad reanudará automáticamente la operación (una vez restablecido el suministro) utilizando los mismos ajustes que los de antes de cortarse el suministro eléctrico.

MANTENIMIENTO Y LIMPIEZA ADVERTENCIA Lados de entrada y salida de aire (Unidad interior)

1. Por motivos de seguridad, asegúrese de apagar el acondicionador de aire, y desconectarlo también de la red eléctrica antes de realizar su limpieza.

2. No vierta agua sobre la unidad interior para limpiarla. El agua podría estropear los componentes internos y producir una descarga eléctrica. Limpie los lados de entrada y salida de aire de la unidad interior con el cepillo de una aspiradora, o límpielos con un paño limpio y suave. Si estas partes están muy sucias, utilice un paño limpio humedecido en agua. Cuando limpie el lado de salida de aire, tenga cuidado de no sacar las aspas de su sitio. 1. No utilice nunca disolventes o productos químicos ásperos cuando limpie la unidad interior. No limpie las partes de plástico con agua muy caliente. 2. Algunos bordes metálicos y las aletas, al ser puntiagudos, pueden causar heridas si no se manejan con cuidado. Tenga mucho cuidado al limpiar estas piezas. 3. El serpentín interno y otros componentes de la unidad exterior deberán limpiarse regularmente. Póngase en contacto con su concesionario o centro de reparaciones.

ENGLISH LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS Si su acondicionador de aire no funciona correctamente, compruebe primero los siguientes puntos antes de solicitar ayuda del servicio técnico. Si sigue sin funcionar correctamente, póngase en contacto con su distribuidor o su centro de servicio.

UNIDAD INTERIOR Síntoma

Ruido similar a corrientes de agua antes o durante el funcionamiento de la unidad

• Ruido de líquido refrigerante fluyendo por el interior de la unidad

• Ruido de agua de drenaje a través del tubo de drenaje

Ruido de crujidos durante el funcionamiento o al cesar el funcionamiento de la unidad.

Ruido de crujidos provocado por el cambio de temperatura de las piezas

Durante el funcionamiento, el aire descargado presenta olores.

Componentes de olor interiores, olor a cigarro y olor a cosméticos acumulados en el acondicionador de aire y su aire se descargan.

El interior de la unidad tiene polvo. Consulte a su distribuidor.

Durante el funcionamiento de la unidad, se acumulan gotas de rocío cerca de la descarga de aire

La humedad interior se refrigera mediante viento frío, y se acumula mediante gotas de rocío.

Aparece niebla durante en el funcionamiento en el modo de refrigeración.

(Lugares en los que existen grandes cantidades de rocío de aceite en restaurantes.)

• Es necesario limpiar, ya que el interior de la unidad (intercambiador de calor) está sucio. Es necesario que se ponga en contacto con su distribuidor.

• Durante la operación de descongelado

El ventilador gira durante un tiempo, incluso a pesar de que la unidad deja de funcionar.

• La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.

• El ventilador podría girar a veces por el secado del intercambiador de calor debido a la configuración.

La dirección del aire cambia durante el funcionamiento de la unidad.

No es posible realizar el ajuste de la dirección del aire. No es posible modificar la dirección del aire.

• Cuando la temperatura de descarga de aire es baja, o durante el funcionamiento de descongelado, el flujo de aire se dirige de forma horizontal de modo automático.

• La posición de la aleta se configura, ocasionalmente, de forma independiente.

Cuando se modifica la dirección del aire, la aleta se mueve varias veces y se detiene en la posición designada.

Cuando se modifica la dirección del aire, la aleta comienza a funcionar después de buscar la posición estándar.

Se descarga acumulación de polvo dentro de la unidad interior.

UNIDAD EXTERIOR Síntoma

La unidad no funciona

Cuando se ACTIVA la alimentación de forma instantánea.

La unidad no comienza a funcionar durante un tiempo aproximado de 3 minutos, ya que está activado el circuito de protección del compresor.

Cuando el funcionamiento se detiene y se reanuda de forma inmediata.

Se produce ruido en el modo de calefacción.

Aparece vapor en el modo de calefacción.

Cuando se detiene mediante el mando a distancia, a veces el ventilador de la unidad exterior se encuentra en funcionamiento durante cierto periodo de tiempo, incluso a pesar de que el compresor exterior está detenido.

Durante la operación de descongelado

La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.

COMPROBACIONES PREVIAS A LA SOLICITUD DE SERVICIO Síntoma

El acondicionador de aire no funciona, aunque la alimentación está activada.

Rendimiento bajo de la refrigeración (o la calefacción)

Fallo de alimentación o situación posterior a fallo de alimentación

Pulse de nuevo el botón de operación ON/OFF en la unidad del mando a distancia.

El botón de funcionamiento está desactivado.

• Active la alimentación si el disyuntor está desactivado.

• Si el disyuntor ha saltado, póngase en contacto con su distribuidor sin activarlo.

El fusible está fundido.

Si el fusible está fundido, póngase en contacto con su distribuidor.

El puerto de entrada de aire o de descarga de aire de las unidades interior y exterior está bloqueado por polvo u obstáculos.

Retire el polvo o la obstrucción.

El interruptor de velocidad del viento está en el ajuste “Bajo”.

Cambie a “Alto” o “Fuerte”.

Configuración incorrecta de temperatura

Consulte “CONSEJOS PRÁCTICOS PARA AHORRAR ENERGÍA”.

La habitación está expuesta a la luz del sol directa en el modo de refrigeración.

Las puertas y/o las ventanas están abiertas. El filtro de aire está bloqueado.

Demasiadas fuentes de calor en la habitación en el modo de refrigeración.

Utilice fuentes de calor mínimas y en breves periodos de tiempo.

Demasiadas personas en la habitación en el modo de refrigeración.

Reduzca el ajuste de temperatura o cambie a

Si su acondicionador de aire sigue sin funcionar correctamente, a pesar de haber revisado los puntos tal y como se describe anteriormente, detenga el funcionamiento de la unidad y desactive el interruptor de alimentación. A continuación, póngase en contacto con su distribuidor e informe del número de serie y del número. Nunca repare su acondicionador de aire usted mismo, ya y las letras E, F, H, L, P, en combinación que es muy peligroso. También debe informar de si aparece la marca de inspección con los números, en la pantalla LCD de la unidad de mando a distancia.

CONSEJOS PRÁCTICOS PARA AHORRAR ENERGÍA Evite

• No bloquee la entrada ni la salida de aire de la unidad. Si se obstruye alguna, la unidad no funcionará correctamente y podrá resultar dañada. • No deje que entre la luz del sol directa en la habitación. Utilice sombrillas, persianas o cortinas. Si las paredes y el techo de la habitación se calientan debido al sol, tardará mucho tiempo en enfriar la habitación.

• Intente siempre mantener el filtro de aire limpio. (Consulte “MANTENIMIENTO Y LIMPIEZA”.) Un filtro atascado perjudicará el rendimiento de la unidad. • Para impedir que el aire acondicionado se escape, mantenga las ventanas, las puertas y otras aberturas cerradas.

NOTA Si la alimentación falla cuando la unidad está en funcionamiento

Si la alimentación de esta unidad se corta temporalmente, la unidad reanudará automáticamente el funcionamiento una vez que el suministro se reestablezca utilizando los mismos ajustes de antes de que el suministro se interrumpiera.
