РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-100PN1E5 PANASONIC

СПЕЦИАЛНИ БЕЛЕЖКИ Работа в режим АБСОРБИРАНЕ Как функционира

ПРОВЕРЕТЕ СЛЕДНОТО ПРЕДИ ДА ПОИСКАТЕ СЕРВИЗНО

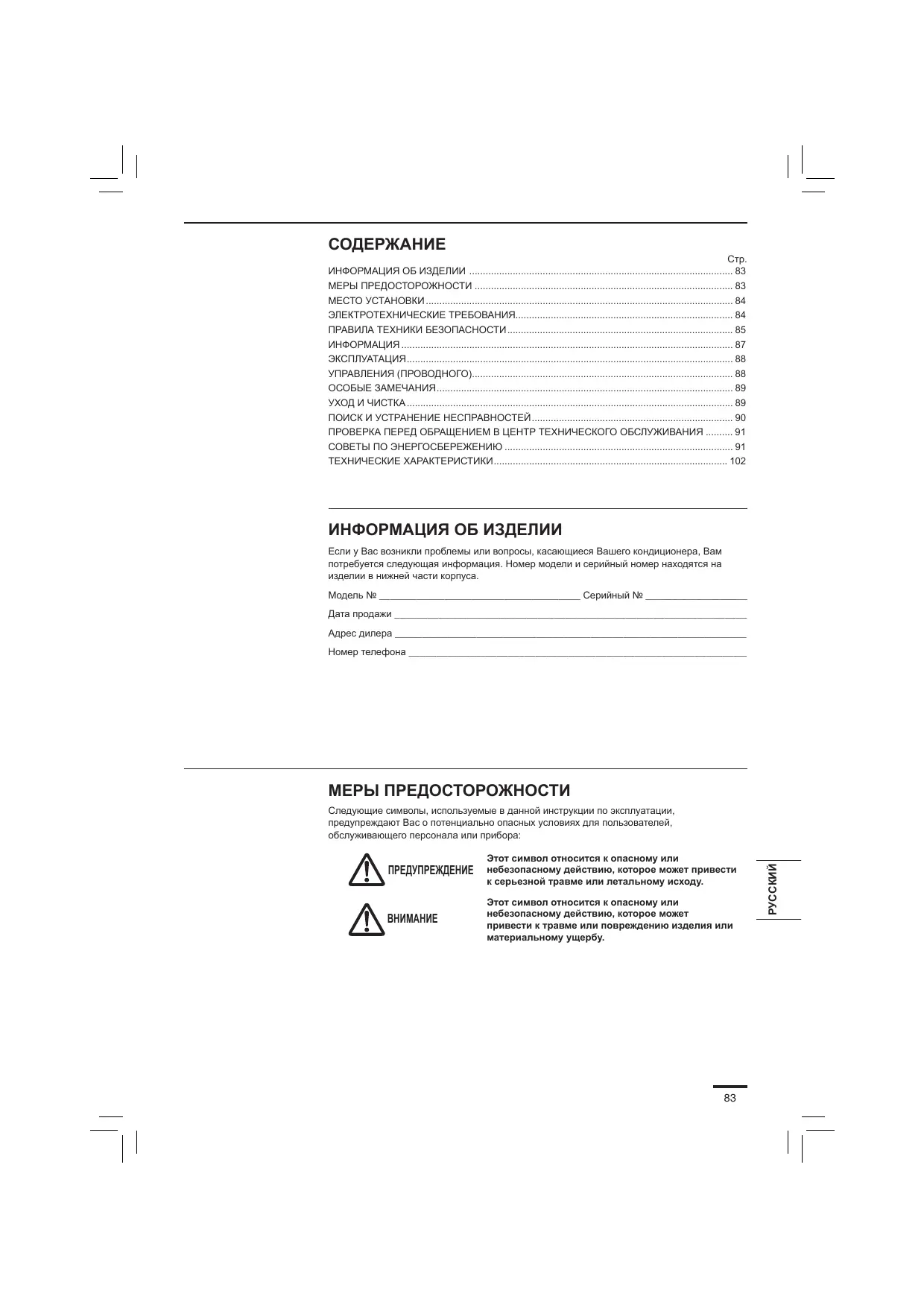

Этот символ относится к опасному или небезопасному действию, которое может привести к травме или повреждению изделия или материальному ущербу.

Следующие символы, используемые в данной инструкции по эксплуатации, предупреждают Вас о потенциально опасных условиях для пользователей, обслуживающего персонала или прибора: МЕСТО УСТАНОВКИ

• Мы рекомендуем, чтобы установка этого кондиционера выполнялась надлежащим образом квалифицированными специалистами по установке в соответствии с Инструкцией по установке, прилагаемой к устройству.
• Перед установкой убедитесь, что напряжение электрической сети в Вашем доме или офисе совпадает с напряжением, указанном на изделии. ПРЕДУПРЕЖДЕНИЕ

• Не устанавливайте этот кондиционер в местах, где имеются испарения или огнеопасные газы, а также в чрезмерно влажных местах, например, в

• Не устанавливайте кондиционер в местах, где находятся предметы с сильным тепловыделением. Избегайте: Для защиты кондиционера от сильной коррозии избегайте устанавливать внешний блок там, где непосредственно на него могут попадать капли соленой морской воды или в серосодержащей атмосфере вблизи горячих источников. ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Вся проводка должна удовлетворять местным электротехническим правилам и

нормам. Для получения подробной информации обратитесь к Вашему дилеру или квалифицированному электрику.

2. Каждый блок должен быть заземлен надлежащим образом с помощью провода

заземления (или громоотвода) или через сетевую проводку.

3. Проводка должна быть выполнена квалифицированным электриком.

Провода в силовом проводе окрашены в соответствии со следующей системой кодирования: Желто-зеленый: Коричневый:

Нейтральный Под напряжением Так как цвета проводов в силовом проводе устройства могут не совпадать с окрашенными маркировками, указывающими разъемы на Ваших штекерах, выполните следующие Провод, имеющий желто-зеленую окраску, должен быть подсоединен к разъему на штекере, который отмечен буквой E, с помощью символа безопасного заземления или окрашенному зеленым или желто-зеленым. Провод, имеющий голубую окраску, должен быть подсоединен к разъему, который отмечен буквой N или окрашен черным. Провод, имеющий коричневую окраску, должен быть подсоединен к разъему, который отмечен буквой L или окрашен красным.

Чтобы прогреть систему, сетевой выключатель необходимо включить, по крайней мере, за пять (5) часов до начала работы. Оставьте сетевой выключатель в положении ВКЛ., даже если Вы не будете использовать это устройство в течение длительного периода времени. Сетевой выключатель

Отсоедините сетевую вилку от штепсельной розетки, выключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания, если он не используется в течение длительного

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед использованием данного кондиционера внимательно прочитайте эту инструкцию по эксплуатации. Если у Вас остались затруднения или проблемы, обратитесь за помощью к Вашему дилеру.
• Данный кондиционер разработан для обеспечения комфортных условий в помещении. Используйте его только для предназначенных целей, как описано в настоящей инструкции по эксплуатации. ПРЕДУПРЕЖДЕНИЕ Чтобы убедиться в пригодности того или иного типа хладагента для использования в кондиционере, проконсультируйтесь с уполномоченным продавцом или техническим специалистом. Применение хладагентов, не рекомендованных производителем, может привести к выходу кондиционера из строя, взрыву, травмам и т.п. Ни в коем случае не прикасайтесь к устройству мокрыми руками. Ни в коем случае не используйте и не храните бензин или другие огнеопасные газы или жидкости вблизи кондиционера — это очень опасно. Не используйте устройство в потенциально взрывоопасной атмосфере. Данный кондиционер не имеет вентилятора для забора свежего воздуха с улицы. Вам следует регулярно открывать двери или окна, если Вы используете в том же помещении газовые или масляные нагревательные приборы, потребляющие много кислорода из воздуха. В противном случае существует опасность удушья в экстремальной ситуации. Обеспечьте наличие штепсельных розеток, которые будут использоваться отдельно для каждого блока, кроме того, необходимо обеспечить в отдельной цепи отключение питания, прерыватель цепи и прерыватель утечки тока на землю для защиты от перегрузки по току. Обеспечьте штепсельную розетку отдельно для каждого блока, кроме того, в стационарную проводку должен быть вмонтирован переключатель для полного отсоединения во всех полюсах, в соответствии с правилами выполнения проводки. Для предотвращения возможной опасности при нарушении изоляции необходимо заземлить блок.

Не включайте и не выключайте кондиционер с помощью сетевого выключателя. Используйте функциональную кнопку ВКЛ/ВЫКЛ. Не вставляйте ничего в воздуховыпускное отверстие внешнего блока. Это опасно, так как вентилятор вращается с высокой скоростью. Не касайтесь воздухозаборного отверстия и острых алюминиевых пластин внешнего блока. Вы можете пораниться. Располагайте пожарную сигнализацию и воздуховыпускное отверстие на расстоянии не менее 1,5 м от блока. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся маленькие дети или недееспособные люди. Не садитесь и не вставайте на блок. Вы можете неожиданно упасть. Не вставляйте никакие предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство.

Пользователи не должны выполнять чистку внутренних частей внутреннего и внешнего блоков. Для чистки вызовите уполномоченного дилера или специалиста. В случае неисправности данного устройства не пытайтесь самостоятельно ремонтировать его. Для ремонта обратитесь к дилеру по продаже или техническому обслуживанию. Утечка газообразного холодильного агента может привести к пожару. Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой или техническим обслуживанием. Отсоедините сетевую вилку от штепсельной розетки, отключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания в случае чрезвычайных обстоятельств.

• Компрессор может неожиданно остановиться во время грозы. Это не является механической неисправностью. Работа автоматически возобновится через несколько минут.
• Текст на английском языке является оригинальной инструкцией. Другие языки являются переводом оригинальной инструкции. Прекратите использовать изделие в случае возникновения нарушения/неисправности и отсоедините сетевую вилку или выключите переключатель питания и прерыватель. (Опасность задымления/пожара/поражения электрическим током)

неисправности - Аппарат иногда не работает при включении. - Питание иногда отсоединяется при перемещении шнура. - Во время работы обнаруживается запах гари или необычный шум. - Корпус деформировался или чрезмерно горячий. Немедленного обратитесь к Вашему местному дилеру для технического обслуживания/ремонта.

Условия работы Используйте данный кондиционер в следующем диапазоне температур. Диапазон температур в помещении: Режим охлаждения 14°C ~ 25°C (*WBT) / 18°C ~ 32°C (*DBT) Режим обогрева 16°C ~ 30°C (*DBT) Диапазон температур вне помещения: Режим охлаждения -15°C ~ 46°C (*DBT) Режим обогрева -20°C ~ 18°C (*WBT) / -20°C ~ 24°C (*DBT) *DBT: Температура сухого шарика термометра *WBT: Температура смоченного шарика термометра Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей Данные символы на изделиях, упаковке и/или сопроводительной документации означают, что использованные электрические и электронные изделия и батарейки не следует утилизировать вместе с бытовым мусором. Для надлежащей обработки, восстановления и переработки старых изделий и использованных батареек, пожалуйста, сдавайте их в пункты переработки вторичного сырья в соответствии с Вашими национальными законодательством и Директивами 2002/96/EC и 2006/66/EC. Благодаря надлежащей утилизации таких изделий и батареек Вы можете внести свой вклад в сохранение ценных ресурсов и предотвращение негативного влияния на здоровье человека и окружающую среду, которые могут возникнуть при неправильном обращении с отходами. Для получения более подробной информации о сборе и переработке старых изделий и батареек, пожалуйста, обратитесь в местные органы самоуправления, пункт сбора вторичного сырья или по месту приобретения изделий.В соответствии с национальным законодательством за неправильную утилизацию отходов может налагаться штраф. Для промышленных потребителей в странах Европейского Союза Если Вы хотите избавиться от электрического или электронного оборудования, пожалуйста, обратитесь к дилеру или поставщику для получения дальнейшей информации. [Информация относительно утилизации в других странах за пределами Европейского Союза] Эти символы действительны только в пределах Европейского Союза. Если Вы хотите избавиться от этих изделий, пожалуйста, обратитесь в местные уполномоченные органы или к дилеру для получения сведений о надлежащем способе утилизации. Примечание относительно символа батарейки (приведенные внизу два примера символов): Этот символ может использоваться вместе с символом химического элемента. В этом случае он соответствует требованиям для свинца Pb, установленным Директивой по входящим в состав химическим веществам.

ЭКСПЛУАТАЦИЯ Названия частей ВНУТРЕННИЙ БЛОК тунельный тип N1 Воздуховыпускной

Анкер болта Внутренний блок

Беспроводной пульт дистанционного управления (Не входит в комплект)

Обратитесь к инструкции по эксплуатации, прилагаемому к дополнительному беспроводному пульту дистанционного управления. (Беспроводной тип: подходит для всех внутренних блоков) Пульт дистанционного управления с таймером (Не входит в комплект)

Обратитесь к инструкции по эксплуатации, прилагаемому к дополнительному пульту дистанционного управления с таймером. (Проводной тип: подходит для всех внутренних блоков) ОСОБЫЕ ЗАМЕЧАНИЯ Операция ‘‘ОСУШЕНИЕ’’ Как она работает

• Как только температура помещения достигает установленного уровня, блок повторяет цикл включения и выключения автоматически.
• Для предотвращения повторного повышения влажности в помещении внутренний вентилятор также выключается, когда блок прекращает работать.
• Скорость вентилятора установлена ‘‘LO.’’ автоматически и не может быть настроена.
• Операция ‘‘ОСУШЕНИЕ’’ не возможна, если наружная температура ниже 15 °C. Операция обогрева Эффективность

Размораживание (ожидание) на

• Поскольку это устройство обогревает помещение, забирая тепло наружного воздуха (система тепловой перекачки), эффективность обогрева уменьшится при очень низкой наружной температуре. Если с помощью тепловой перекачки невозможно получить достаточный обогрев, используйте вместе с этим блоком другие нагревательные приборы.
• При низкой наружной температуре на внешней спирали теплообменника может образоваться иней или лед, уменьшая при этом эффективность обогрева. Если это происходит, работает управляемая микрокомпьютером система размораживания. Одновременно с этим останавливается вентилятор внутреннего блока (или в некоторых случаях работает с очень низкой скоростью), а на дисплее появляется индикатор ‘‘STANDBY’’ до завершения размораживания. Операция обогрева затем возобновляется через несколько минут. (Этот промежуток будет немного различаться в зависимости от наружной температуры и механизма образования инея.)
• В течение нескольких минут после начала операции обогрева внутренний вентилятор не будет начинать работать (или в некоторых случаях будет работать с очень низкой скоростью) до тех пор, пока спираль внутреннего теплообменника не нагреется в достаточной степени. Это происходит в результате работы системы предотвращения холодной тяги. В течение этого периода продолжает отображаться индикатор ‘‘ ’’ (ожидание).
• ‘‘ ’’ (ожидание) продолжает отображаться в течение размораживания или в случае выключения компрессора (или при работе блока на очень низкой скорости) с помощью термостата, когда система находится в режиме обогрева.
• После завершения размораживания и при повторном включении компрессора ‘‘ ’’ (ожидание) отключится автоматически, так как возобновляется операция обогрева. Сбой питания во время работы аппарата В случае временного отключения подачи питания для этого аппарата он автоматически возобновит работу (после восстановления подачи питания) с использованием таких же установок, как и до сбоя питания. ПРЕДУПРЕЖДЕНИЕ Сторона воздухозаборных и воздуховыпускных отверстий (Внутренний

1. Для обеспечения безопасности обязательно выключите кондиционер, а также

отключите питание перед чисткой.

2. Не лейте воду на внутренний блок, чтобы очистить его. Это повредит внутренние

компоненты и приведет к опасности поражения электрическим током. Очистите воздухозаборное и воздуховыпускное отверстия внутреннего блока с помощью щетки пылесоса или же протрите их чистой мягкой тканью. Если они покрыты пятнами, используйте чистую ткань, смоченную водой. Во время чистки воздуховыпускного отверстия будьте осторожны, чтобы не сдвинуть лопасти с места.

1. При чистке внутреннего блока никогда не используйте растворители или едкие

химические вещества. Не протирайте пластиковые детали очень горячей водой.

2. Некоторые металлические углы и лопасти являются острыми и могут привести

к травмам при ненадлежащем обращении; будьте особенно внимательны при чистке таких деталей.

3. Необходимо периодически очищать внутреннюю спираль и другие компоненты

внешнего блока. Обратитесь к Вашему дилеру или в центр технического обслуживания.

УХОД И ЧИСТКА ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ Если Ваш кондиционер работает неправильно, перед обращением в сервисную службу сначала проверьте следующие моменты. Если он все еще работает неправильно, обратитесь к Вашему дилеру или в центр технического обслуживания. ВНУТРЕННИЙ БЛОК

Звук текущей воды во время работы или после работы

• Звук жидкости холодильного агента, текущей внутри блока
• Звук стекающей воды через дренажную трубу Треск во время работы или при остановке работы. Треск из-за изменений температуры частей

Испускаемый воздух пахнет во время работы. В кондиционере накапливаются запахи внутренних компонентов, табачного дыма и косметических веществ, и такой воздух выходит Пыль внутри блока. Обратитесь к Вашему дилеру.

Во время работы капли росы накапливаются вблизи воздуховыпускного отверстия Влага внутри блока охлаждается с помощью холодного потока воздуха и накапливается в виде капель росы.

Туман образуется во время работы в режиме охлаждения. (Места, в которых имеется значительно количество масляных испарений, например рестораны)

• Требуется чистка, так как загрязнена внутренняя часть блока (теплообменник). Необходимо проконсультироваться с Вашим дилером, поскольку требуется специальный опыт.
• Во время операции размораживания Вентилятор немного вращается даже при остановке работы.

• Вращение вентилятора делает работу более плавной.
• Вентилятор может иногда вращаться для осушения теплообменника из-за установок. Направление потока воздуха изменяется во время работы. Невозможно выполнить установку направления потока воздуха. Невозможно изменить направление потока

• При низкой температуре выходного воздуха или во время операции размораживания автоматически устанавливается горизонтальный поток воздуха.
• Положение заслонки в некоторых случаях настраивается индивидуально. Когда изменяется направление потока воздуха, заслонка несколько раз перемещается и останавливается в указанном положении. Когда изменяется направление потока воздуха, заслонка перемещается в поиске стандартного положения.

Выходит пыль, накопившаяся внутри внутреннего блока. НАРУЖНЫЙ БЛОК

Непосредственно после установлено в положение ВКЛ.

Работа не начинается в течение приблиз. первых 3 минут из-за активизации защитного контура процессора. При остановке и немедленном возобновлении работы

Шум часто возникает в режиме

Пар часто возникает в режиме

При остановке с помощью пульта дистанционного управления вентилятор наружного блока иногда работает в течение непродолжительного времени, даже когда остановлен наружный компрессор.

Во время операции размораживания Вращение вентилятора делает работу более плавной. ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Кондиционер вообще не работает даже при включении питания. Низкая производительность охлаждения или нагрева

Сбой питания или после сбоя

Еще раз нажмите функциональную кнопку ВКЛ/ ВЫКЛ на пульте дистанционного управления. Выключена функциональная кнопка.

• Включите питание, если прерыватель

• Если прерыватель расцеплен, не включая его, обратитесь к Вашему дилеру. Сгорел плавкий предохранитель. Если он сгорел, обратитесь к Вашему дилеру. Воздухозаборное или воздуховыпускное отверстия внутреннего и наружного блока засорились пылью или посторонними предметами. Удалите пыль или посторонние предметы. Переключатель скорости потока воздуха установлен в положение “Low” Измените положение на “High” или “Strong”. Неправильные установки температуры Обратитесь к разделу “СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ”. В режиме охлаждения помещение находится под прямыми солнечными Открыты двери и/или окна. Засорился воздушный фильтр. Обратитесь к разделу “УХОД И ЧИСТКА”. В режиме охлаждения в помещении находится слишком много источников тепла. Используйте минимальное число источников тепла в течение короткого промежутка времени. В режиме охлаждения в помещении находится слишком много людей. Уменьшите установки температуры или измените на положение “High” или “Strong”. Если кондиционер все еще работает неправильно, несмотря на то, что Вы проверили все описанные выше пункты, сначала остановите работу и отключите переключатель питания. Затем обратитесь к Вашему дилеру и сообщите серийный номер и симптомы. Ни в коем случае не выполняйте ремонт кондиционера самостоятельно, так как это очень и буквы E, F, H, опасно. Также сообщите, если на ЖКД пульта дистанционного управления появляется метка проверки L, P в комбинации с цифрами. СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ
• Не блокируйте воздухозаборные или воздуховыводящие отверстия блока. Если они закрыты, аппарат будет работать ненадлежащим образом и может сломаться.
• Не допускайте попадания в помещение прямого солнечного света. Используйте навесы, ставни или шторы. Если стены и потолок помещения нагреваются от солнца, для охлаждения помещения потребуется больше времени.

• Обязательно поддерживайте чистоту воздушного фильтра. (Обратитесь к разделу “УХОД И ЧИСТКА”.) Засоренный фильтр будет уменьшать производительность аппарата.
• Для предотвращения выхода кондиционированного воздуха дерэите окна, двери и другие отверстия закрытыми.

Сбой питания во время работы аппарата В случае временного отключения подачи питания на этот аппарат он автоматически возобновит работу после восстановления подачи питания с использованием таких же установок, как и до сбоя питания.

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1wt % ваги речовини або в концентрації до

1000 частин на мільйон. Russian Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).. Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

4. шестивалентный хром (Cr6+) – не превышает 0,1wt % веса вещества или в концентрации до

1000 миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в

концентрации до 1000 миллионных частей.
