MANUAL DE UTILIZADOR S-100PN1E5 PANASONIC

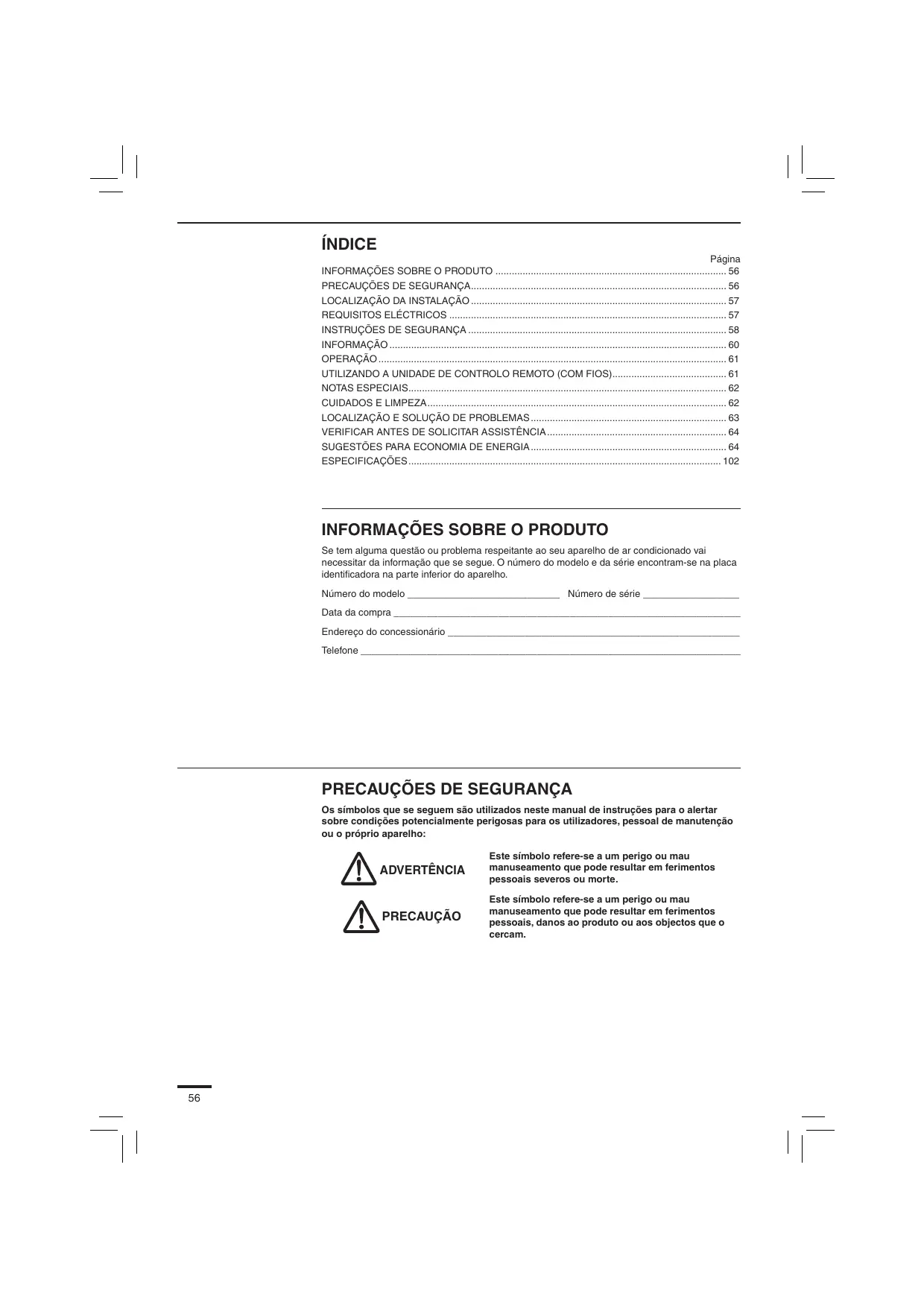

INFORMAÇÕES SOBRE O PRODUTO

Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado vai necessitar da informação que se segue. O número do modelo e da série encontram-se na placa identificadora na parte inferior do aparelho. Número do modelo ____________________________ Número de série __________________ Data da compra _______________________________________________________________ Endereço do concessionário _____________________________________________________ Telefone _____________________________________________________________________

PRECAUÇÕES DE SEGURANÇA

Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho:

ADVERTÊNCIA Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte. PRECAUÇÃO Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.

LOCALIZAÇÃO DA INSTALAÇÃO

• Recomenda-se que este aparelho de ar condicionado seja instalado adequadamente por um técnico de instalação qualificado de acordo com as Instruções de Instalação fornecidas com o aparelho.
• Antes da instalação deste aparelho de ar condicionado verifique se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identificadora. ADVERTÊNCIA

• Não coloque este aparelho de ar condicionado num local onde haja fumos ou gases inflamáveis, ou num local extremamente húmido tal como uma estufa.
• Não coloque o aparelho de ar condicionado perto de objectos geradores de calor. Evite: Para proteger o aparelho de ar condicionado de alta corrosão, evite instalar a unidade exterior onde possa ser atingida por água do mar ou por água sulfurosa perto de termas.

REQUISITOS ELÉCTRICOS

1. Todas as ligações devem estar de acordo com os requisitos eléctricos locais. Consulte o seu

concessionário ou um electricista qualificado para mais detalhes.

2. Cada unidade deve ser adequadamente ligada à terra mediante um fio de terra ou as

ligações fornecidas.

3. As ligações devem ser feitas por um electricista qualificado.

Os fios deste sistema de alimentação são coloridos segundo o código a seguir: Terra Neutro Ligado Dado que as cores dos fios deste sistema de alimentação deste aparelho podem não corresponder com as indicações coloridas que identificam os terminais nas fichas, proceda como a seguir: O fio verde e amarelo deve ser ligado ao terminal da ficha identificada pela letra E, pelo símbolo de segurança de ligação à terra ou de cor verde ou verde e amarelo. O fio azul deve ser ligado ao terminal identificado pela letra N ou preto. O fio marrom deve ser ligado ao terminal identificado pela letra L ou vermelho. PRECAUÇÃO NOTA Para aquecer o sistema, tem de o ligar à corrente eléctrica pelo menos cinco (5) horas antes de o utilizar. Mantenha o aparelho ligado à corrente eléctrica excepto se não o pretender utilizar durante uma período de tempo prolongado. Corrente eléctrica

Se não for utilizar o aparelho por um longo tempo, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

INSTRUÇÕES DE SEGURANÇA

• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas dificuldades ou problemas consulte o seu concessionário.
• Este aparelho tem por finalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fim como descrito neste manual de instruções. ADVERTÊNCIA Consulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especificado a ser utilizado. A utilização de um refrigerante diferente do especificado pode danificar o produto, provocar explosões e ferimentos, etc. Não toque na unidade com as mãos molhadas. Nunca utilize ou armazene gasolina ou outros vapores ou líquidos inflamáveis perto do aparelho de ar condicionado — é muito perigoso. Não utilize este aparelho em um ambiente propenso a explosão. Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação. Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de alimentação, um disjuntor de circuito e um disjuntor de fugas de ligação à terra para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fixa, conforme as normas de fiação. Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa. Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado. Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o representante de vendas ou o representante de assistência para levar a cabo a reparação. A fuga de gás refrigerante pode provocar um incêndio. Por razões de segurança, certifique-se de que desliga o ar condicionado e a corrente eléctrica antes da limpeza ou da assistência. Em caso de emergência, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

PRECAUÇÃO Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Use o botão de operação ON/OFF. Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador. Não toque na entrada de ar ou nas pás de alumínio afiadas da unidade exterior. Pode sofrer ferimentos. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade. Este equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas, ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou receberem instruções relacionadas com a utilização do equipamento de uma pessoa responsável pela sua segurança. Deve supervisionar as crianças para garantir que não brincam com o equipamento. Não arrefeça ou aqueça demasiado o sala quando estiverem presentes bebés ou pessoas inválidas. Não se sente nem suba para cima da unidade. Pode cair acidentalmente. Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danificar a unidade. AVISO

O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos. As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original. Deixe de utilizar o produto quando ocorrer qualquer anormalidade/ avaria e remova a ficha eléctrica. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/ avaria - O produto não arranca por vezes quando está ligado. - A corrente desliga-se por vezes quando move o cabo. - Odor a queimado ou ruído anormal é detectado durante o funcionamento. - O chassis está deformado ou anormalmente quente. PORTUGUÊS Contacte imediatamente o revendedor local para manutenção/reparação.

INFORMAÇÃO Condição de funcionamento Utilize este ar condicionado no seguinte intervalo de temperatura. Intervalo da temperatura interior: Modo de arrefecimento 14°C ~ 25°C (*WBT) / 18°C ~ 32°C (*DBT) Modo de aquecimento 16°C ~ 30°C (*DBT) Intervalo da temperatura exterior: Modo de arrefecimento -15°C ~ 46°C (*DBT) Modo de aquecimento -20°C ~ 18°C (*WBT) / -20°C ~ 24°C (*DBT) *DBT: Temperatura de bolbo seco *WBT: Temperatura de bolbo húmido Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC. A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos. Para Uitlizadores Não Particulares da União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia] Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto. Nota para os símbolos de baterias (dois exemplos de símbolos): Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados. OPERAÇÃO Nomenclatura das peças UNIDADE INTERIOR N1 Tipo com conduta Conduta de saída de ar Parafuso de ancoragem Parafuso de suspensão Grelha de saída de ar Unidade interior Material do tecto Unidade de controlo remoto sem fios (peças opcionais) Consulte o manual de instruções que acompanha a unidade de controlo remoto sem fios opcional. (Sem fios: disponível para todas as unidades interiores) PORTUGUÊS NOTA Unidade de controlo remoto do temporizador (peças opcionais) NOTA Consulte o manual de instruções que acompanha a unidade de controlo remoto do temporizador. (Com fios: disponível para todas as unidades interiores)

NOTAS ESPECIAIS Operação ‘‘DRY’’ Como funciona?

• Quando a temperatura da sala atinge o nível que foi ajustado, o aparelho repete o ciclo de ligar e desligar automaticamente.
• Para evitar o aumento da humidade na sala, o ventilador interior é desligado quando a unidade pára de funcionar.
• A velocidade do ventilador é programada automaticamente para ‘‘LO.’’ e não pode ser ajustada.
• A operação DRY não é possível quando a temperatura exterior é 15 °C ou menos. Operação de aquecimento Rendimento do aquecimento

• Como este aparelho de ar condicionado aquece uma sala utilizando o calor do ar exterior (sistema de bomba de calor), a eficiência do aquecimento diminuirá quando a temperatura for muito baixa. Se não for possível obter calor suficiente com esta bomba de calor, utilize outro aparelho de aquecimento juntamente com esta unidade. Descongelação

• Quando a temperatura exterior for baixa, pode formar-se gelo ou geada na serpentina do permutador de calor exterior, reduzindo o rendimento do aquecimento. Quando isto acontece, um sistema de descongelação controlado por microcomputador entra em funcionamento. Em simultâneo, o ventilador da unidade interior pára (ou, em determinados casos, funciona a uma velocidade muito baixa) e a indicação ‘‘STANDBY’’ aparece no visor até a descongelação terminar. A operação de aquecimento recomeça passados alguns minutos. (Este intervalo varia ligeiramente dependendo da temperatura exterior e do modo como a formação do gelo ocorreu.) (em espera) no visor NOTA

• Durante alguns minutos após o início da operação de aquecimento, o ventilador interior permanece desligado (ou, em determinados casos, funciona a uma velocidade muito baixa) até a serpentina do permutador de calor da unidade interior ficar suficientemente quente. Isto ocorre porque existe um sistema de prevenção de correntes de ar frio em funcionamento. ’’ (em espera) permanece visualizada. Durante este período, a indicação ‘‘
• A indicação ‘‘ ’’ (em espera) permanece visualizada durante a descongelação ou quando o compressor for desligado (ou quando a unidade está a funcionar a uma velocidade muito baixa) pelo termóstato quando o sistema está em modo de aquecimento.
• Terminada a descongelação e quando o compressor é ligado novamente, a indicação ‘‘ (em espera) é desactivada automaticamente à medida que a operação de aquecimento é retomada. Se ocorrer uma falha de energia com a unidade a funcionar Se a corrente eléctrica for cortada temporariamente, a unidade retoma a operação automaticamente (após a reposição da corrente eléctrica) utilizando os mesmos ajustes programados.

ADVERTÊNCIA Lado de entrada e saída de ar (unidade interior) PRECAUÇÃO

1. Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o

também da rede antes de proceder à sua limpeza.

2. Não verta água sobre a unidade interior para a limpar. Poderá danificar os

componentes internos e causar descargas eléctricas. Limpe o lado de entrada e saída de ar da unidade interior com uma escova de aspirador ou com um pano macio e limpo. Se estas partes estiverem muito sujas utilize um pano limpo humedecido em água. Quando limpar o lado de saída de ar, tenha cuidado para não mover as palhetas do seu lugar de instalação.

1. Nunca utilize solventes ou produtos químicos fortes para limpar a unidade interior.

Não limpe as peças plásticas com água muito quente.

2. Algumas arestas metálicas e as pás são pontiagudas e podem causar ferimentos se

não forem manuseadas com cuidado; tenha especial cuidado ao limpar estas partes.

3. A serpentina interna e outros componentes da unidade exterior devem ser limpos

regularmente. Contacte o seu concessionário ou serviço de assistência. LOCALIZAÇÃO E SOLUÇÃO DE PROBLEMAS Se o seu aparelho de ar condicionado não funcionar correctamente, primeiro verifique os seguintes pontos antes de solicitar o serviço. Se o aparelho ainda não funcionar correctamente, entre em contacto com o distribuidor ou um centro de serviço. UNIDADE INTERIOR Odor Causa Som como o fluxo de água durante ou após o funcionamento

• Som de líquido refrigerante a fluir no interior da unidade
• Som de água de drenagem através do tubo de drenageme Ruído de rachadura durante ou aquando da paragem do funcionamento. Som de rachadura devido à mudança de temperatura das peças É possível sentir o odor do ar descarregado durante o funcionamento. Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado. Pó acumulado no interior da unidade. Consulte o seu distribuidor. Condensação Condensação acumulada perto da descarga de ar durante o funcionamento A humidade interna arrefece devido ao vento frio e acumula-se através de condensação. Névoa

• É necessária uma limpeza porque o interior da unidade (permutador térmico) está sujo. Consulte o seu concessionário, pois é necessária intervenção técnica.
• Funcionamento durante o descongelamento Forma-se névoa durante o funcionamento no modo de arrefecimento. (Lugares onde existam grandes quantidades de neblina de óleo como em restaurantes.) O ventilador roda durante algum tempo apesar do funcionamento parar.

• A rotação do ventilador torna o funcionamento mais suave.
• Por vezes o ventilador pode rodar devido às desumidificações do permutador térmico de desumidificação. A direcção do vento muda durante o funcionamento. • Quando a temperatura de descarga de ar for baixa ou durante Não é possível definir a direcção do vento. a operação de descongelamento, o fluxo de vento horizontal é Não é possível alterar a direcção do vento. efectuado horizontalmente.
• Ocasionalmente a posição do flape é configurada individualmente. Quando a direcção do vento é alterada, o flape move-se várias vezes e e pára numa posição designada. Quando a direcção do vento é alterada, o flape move-se após procurar a posição padrão. Poeira A acumulação de poeira dentro da unidade interior é descarregada. UNIDADE EXTERIOR Sintoma Sem funcionamento Quando a alimentação é ligada instantaneamente. Quando o funcionamento é parado e retomado imediatamente. Ruído Normalmente o ruído ocorre no modo de aquecimento. Vapor Normalmente o vapor ocorre no modo de aquecimento. Quando parada através do telecomando, o ventilador da unidade exterior por vezes funciona durante algum tempo apesar de o compressor exterior ter parado. Causa O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado. Funcionamento durante o descongelamento A rotação do ventilador torna o funcionamento mais suave.

PORTUGUÊS Sintoma Ruído

VERIFICAR ANTES DE SOLICITAR ASSISTÊNCIA

Sintoma Causa O ar condicionado não funciona apesar da alimentação estar ligada. Baixo desempenho de arrefecimento ou aquecimento Solução Falha de energia ou após falha de energia Prima novamente o botão de funcionamento ON/ OFF no telecomando. O botão de operação está desligado.

• Ligue a alimentação se o disjuntor estiver desligado.
• Se o disjuntor tiver disparado, consulte o seu distribuidor sem o ligar. Fusível queimado. Se estiver queimado, consulte o seu distribuidor. A abertura de admissão de ar ou descarga de ar das unidades interiores e exteriores está obstruída com poeira ou obstáculos. Remova a poeira ou a obstrução. O interruptor da velocidade do vento está definida para “Baixa”. Mude para “Alta” ou “Forte”. Definição adequada da temperatura Consulte “SUGESTÕES PARA ECONOMIA DE ENERGIA”. A sala está exposta à luz solar directa no modo de arrefecimento. As portas e/ou janelas estão abertas. O filtro de ar está obstruído. Consulte “CUIDADOS E LIMPEZA”. Demasiadas fontes de calor na sala no modo de arrefecimento. Utilize um mínimo de fontes de calor e durante um curto espaço de tempo. Demasiadas pessoas na sala no modo de arrefecimento. Diminua as definições de temperatura ou altere para “Alta” ou “Forte”. Se o seu aparelho de ar condicionado continuar a não funcionar correctamente, apesar de ter verificado os pontos conforme acima descritos, primeiro pare o funcionamento e desligue o interruptor de alimentação. Em seguida, contacte o seu distribuidor e comunique o número de série e o sintoma. Nunca repare o seu aparelho de ar condicionado por si próprio, pois é muito e as letras E, F, H, L, P em conjunto com números que aparecem perigoso fazê-lo. Comunique também a marca de inspecção no visor LCD do telecomando.

SUGESTÕES PARA ECONOMIA DE ENERGIA

• Não bloqueie a admissão e saída de ar da unidade. Se um lado estiver obstruído, a unidade não funcionará bem, e poderá sofrer danos.
• Não permita a radiação directa de raios solares na sala. Utilize toldos, persianas ou cortinas. Se as paredes e tecto da sala estiverem aquecidos pelo sol, levará mais tempo para arrefecer a sala. Faça
• Sempre tente manter o filtro limpo. (Consulte “CUIDADOS E LIMPEZA”.) Um filtro obstruído prejudicará o desempenho da unidade.
• Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas. NOTA Se a energia falhar enquanto a unidade estiver a funcionar Se a energia para esta unidade for cortada temporariamente, a unidade voltará a funcionar automaticamente quando a energia for restaurada utilizando as mesmas definições feitas antes da interrupção da energia.
