РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S-100PN1E5 PANASONIC

Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт. Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество. МЯСТО НА МОНТАЖ

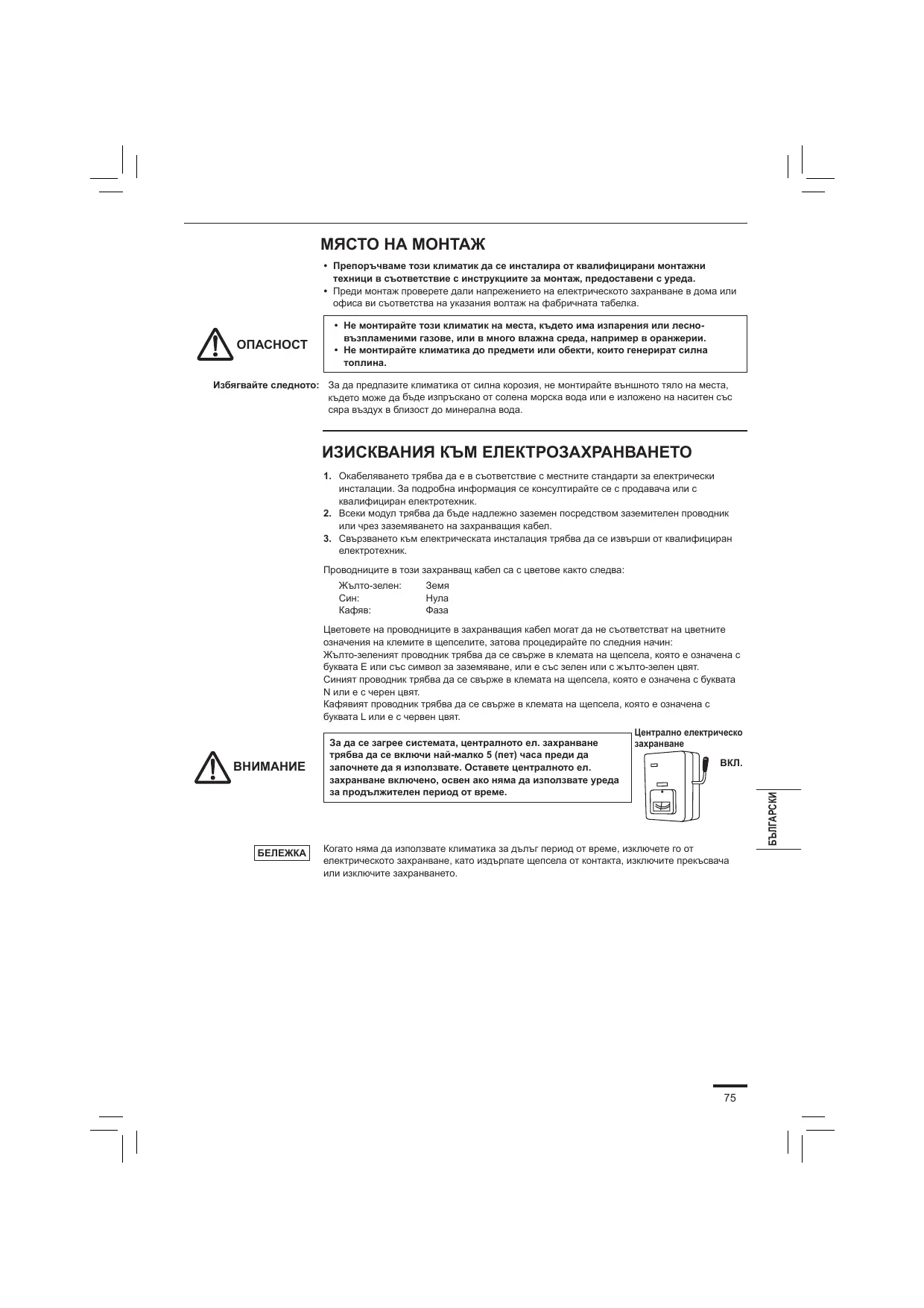

• Препоръчваме този климатик да се инсталира от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.
• Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка.

• Не монтирайте този климатик на места, където има изпарения или лесновъзпламеними газове, или в много влажна среда, например в оранжерии.
• Не монтирайте климатика до предмети или обекти, които генерират силна

Избягвайте следното: За да предпазите климатика от силна корозия, не монтирайте външното тяло на места, където може да бъде изпръскано от солена морска вода или е изложено на наситен със сяра въздух в близост до минерална вода. ИЗИСКВАНИЯ КЪМ ЕЛЕКТРОЗАХРАНВАНЕТО

1. Окабеляването трябва да е в съответствие с местните стандарти за електрически

инсталации. За подробна информация се консултирайте се с продавача или с квалифициран електротехник.

2. Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник

или чрез заземяването на захранващия кабел.

3. Свързването към електрическата инсталация трябва да се извърши от квалифициран

електротехник. Проводниците в този захранващ кабел са с цветове както следва: Жълто-зелен:

Цветовете на проводниците в захранващия кабел могат да не съответстват на цветните означения на клемите в щепселите, затова процедирайте по следния начин: Жълто-зеленият проводник трябва да се свърже в клемата на щепсела, която е означена с буквата Е или със символ за заземяване, или е със зелен или с жълто-зелен цвят. Синият проводник трябва да се свърже в клемата на щепсела, която е означена с буквата N или е с черен цвят. Кафявият проводник трябва да се свърже в клемата на щепсела, която е означена с буквата L или е с червен цвят.

Централно електрическо

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

За да се загрее системата, централното ел. захранване трябва да се включи най-малко 5 (пет) часа преди да започнете да я използвате. Оставете централното ел. захранване включено, освен ако няма да използвате уреда за продължителен период от време. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

• Прочетете внимателно тези Инструкции за експлоатация преди за използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към продавача.
• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.

Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, който е различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и др. нежелани последствия. Никога не докосвайте уреда с мокри ръце. Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно.

Не включвайте и изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/OFF). Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока скорост. Не докосвайте входния отвор за въздух или острите алуминиеви ребра на външното тяло. Може да се нараните. Не използвайте този уред във взривоопасна среда. Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от уреда. Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или др. подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване. Този уред не е предназначен за използване от деца или от лица с намалени физически, сетивни или умствени способности, или такива които нямат необходимите познания и/или опит, освен ако не са получили инструкции от или не са под надзора на лице, което отговаря за тяхната безопасност. Трябва да следите децата да не играят с уреда. Осигурете отделен ел. контакт за всеки уред, както и централен прекъсвач за захранването, предпазител на веригата и предпазител за заземителната верига за защита срещу свръхток за този отделен токов кръг. Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или

Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване. За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен. Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването. Не се опитвайте сами да поправите уреда в случай на повреда. За ремонт на уреда се свържете с оторизиран търговец или сервиз. Изтичане на охлаждащия газ може създаде опасност По съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване. При авария изключете климатика от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

Не сядайте и не стъпвайте върху уреда. Има опасност да паднете. Не мушкайте предмети в корпуса на вентилатора. Така можете да се нараните или да повредите уреда.

• Компресорът понякога спира по време на гръмотевични бури. Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.
• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са превод на оригиналните инструкции. Спрете използването на климатика, ако той работи необичайно или възникне повреда, и извадете щепсела от контакта. (Опасност от задимяване/пожар/токов удар)

- Климатикът не стартира когато е включен. - Захранването прекъсва, когато кабелът се мести. - Мирише на изгоряло или издава необичаен шум при работа. - Корпусът е деформиран или необичайно горещ.

За поддръжка или ремонт се свържете се незабавно с местния търговец.

Условия на експлоатация Използвайте този климатик в следните температурни граници. Температурни граници в помещението: Режим охлаждане 14°C ~ 25°C (*WBT) / 18°C ~ 32°C (*DBT) Режим отопление 16°C ~ 30°C (*DBT) Външна температура: Режим охлаждане -15°C ~ 46°C (*DBT) Режим отопление -20°C ~ 18°C (*WBT) / -20°C ~ 24°C (*DBT) *DBT: Температура на сух термометър *WBT: Температура на мокър термометър Информация за събиране и изхвърляне на стари електроуреди и батерии Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци. 3а да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодателство и европейските директиви 2002/96/EC и 2006/66/EC. Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда. Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии. При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство. За бизнес потребители в Европейския Съюз Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз] Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне. Забележка за символите върху батерии (последните два символа в ляво): Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал. ЕКСПЛОАТАЦИЯ Наименования на компонентите ВЪТРЕШНО ТЯЛО N1 Канален тип Шахта на изхода

изхода за въздух Вътрешно тяло Материал на

Безжично дистанционно управление (Опция) Моля, вижте инструкцията за експлоатация на предлаганото допълнително безжично дистанционно управление. (Безжичен тип: предлага се а всички вътрешни тела) Дистанционно управление с таймер (Опция)

Моля, вижте инструкцията за експлоатация на предлаганото допълнително безжично дистанционно управление с таймер. (Кабелен тип: предлага се за всички вътрешни тела)

• След като температурата в помещението достигне зададената стойност, тялото започва да повтаря цикъл на автоматично включване и изключване.
• За да се предотврати ново увеличаване на влажността в помещението, вътрешният вентилатор също се изключва, когато тялото не работи.
• Скоростта на вентилатора автоматично се задава на „LO” (ниски обороти) и не може да се регулира ръчно.
• Функцията абсорбиране не може да се използва, ако външната температура е по-малка или равна на 15 °C. Функция отопление Работа на климатика при отопление

• Тъй като този уред затопля помещение, като използва топлината на външния въздух (система тип термопомпа), ефективността на режима за отопление спада, когато външната температура е твърде ниска. Ако тази система от тип „термопомпа” не може да осигури достатъчно топлина, използвайте заедно с нея и допълнителен уред за отопление. Размразяване

• Когато външните температури са ниски, по змиевика на топлообменника на външното тяло може да се натрупа скреж или лед, което намалява отоплителната мощност. Ако това стане, автоматично се задейства система за размразяване, която се управлява от микропроцесор. Същевременно вентилаторът на вътрешното тяло спира (или в определени случаи започва да работи на много ниски обороти) и докато не приключи размразяването, на дисплея се показва индикатора „STANDBY” (Изчакване). След няколко минути функцията за отопление се задейства отново. (Този интервал варира в малки граници в зависимост от външната температура и начина, по който се е натрупал скреж или лед.) (Изчакване) на

• Вътрешният вентилатор не се включва (или в определени случаи започва да работи на много ниски обороти) в продължение на няколко минути след стартиране на функцията за отопление, докато змиевика на вътрешния топлообменник не се нагрее достатъчно. Това е така, защото автоматично се включва и системата за предотвратяване на студено течение. През този интервал индикаторът „ ” (Изчакване) остава на дисплея.
• „ ” (Изчакване) остава на дисплея по време на размразяване или докато компресорът е изключен (или превключен на много ниски обороти) от термостата, докато системата работи в режим на отопляване.
• След приключване на размразяването, когато компресорът се включи отново, индикаторът „ ” (Изчакване) изгасва автоматично с рестартиране на функцията за отопляване.

Прекъсване на захранването, докато уредът работи Ако захранването на този уред бъде прекъснато временно, уредът автоматично ще поднови работата си (когато захранването бъде възстановено) с настройките, с които е работел преди прекъсването. ПОЧИСТВАНЕ И ГРИЖИ От страната на входния отвор и изходния отвор за въздух (вътрешно тяло)

1. По съображения за безопасност изключете климатика и прекъснете

захранването му преди да започнете почистване.

2. Не изливайте вода върху вътрешното тяло, за да го почистите. Това може да

повреди вътрешните компоненти и може да създаде опасност от токов удар. Почистете страните на входния отвор и изходния отвор за въздух с прахосмукачка, като използвате накрайник четка за прах, или ги избършете с чиста и мека кърпа. Ако тези части са замърсени, използвайте кърпа, навлажнена с вода. Когато почиствате страната на изходния отвор за въздух, внимавайте да не извадите вертикалните пластини от местата им.

1. Никога не използвайте разтворители или агресивни химикали за почистване

на вътрешното тяло. Не бършете пластмасовите части, като използвате твърде топла вода.

2. Някои метални ръбове и ребра са остри и могат да причинят нараняване, ако с

тях не се работи правилно, особено при почистване.

3. Вътрешната бобина и други компоненти на външното тяло трябва да се

почистват периодично. Консултирайте се с продавача или със сервизен център. ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ Ако има проблеми в работата на климатика, първо проверете следното преди да поискате техническо обслужване. Ако проблемът продължава и след това, свържете се с търговеца или със сервиз. ВЪТРЕШНО ТЯЛО

Звук като течаща вода по време на работа или след това

• Звук от охладителя, който тече в уреда
• Звук от отводняване през дренажната тръба Пукащ звук по време на работа или

Пукане при промяна на температура на компонентите

Подаваният въздух от климатика има миризма В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух. Наличие на прах във вътрешността на тялото Посъветвайте се с

По време на експлоатация се събира конденз близо до изхода за

Влагата в помещението се охлажда от студената въздушна струя и се натрупва като конденз. Замъгляване Замъгляване при работа в режим на • Необходимо е почистване, тъй като вътрешността на тялото (напр. топлообменника) е замърсена. Потърсете помощ от търговеца, тъй (На места, където има висока като е необходима техническа поддръжка. концентрация на маслени пари,

• По време на размразяване напр. в ресторанти) Вентилаторът продължава да се върти за известно време дори когато климатикът е

• Въртенето на вентилатора осигурява безпроблемна работа.
• Понякога вентилаторът се върти, тъй като са зададени настройки за сушене на топлообменника. Посоката на въздушната струя се променя по време на работа Не могат да се зададат настройки за посока на въздушната струя. Не може да бъде променена посоката на въздушната струя.

• Когато температурата на подавания въздух е ниска или по време на работа в режим за размразяване автоматично се задава хоризонтална въздушна струя.
• Позицията на жалузите понякога се задава отделно. При промяна на посоката на въздушната струя жалузите се движат няколко пъти и спират в определената позиция. При промяна на посоката на въздушната струя жалузите се местят след като първо търсят стандартното си положение.

С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло. ВЪНШНО ТЯЛО

Веднага след включване на захранването.

Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора. При спиране на климатика и незабавно пускане след това.

В режим на отопление често има

В режим на отопление често има

Когато климатикът е спрян от дистанционното управление, понякога вентилаторът на външното тяло продължава да работи и малко след това, въпреки че компресорът на външното тяло е спрял. По време на размразяване Въртенето на вентилатора осигурява безпроблемна работа.

Климатикът не работи изобщо, въпреки че захранването е включено. Неефективна работа в режими на отопление и

Повреда в захранването или в подаването на захранването Натиснете отново бутон ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление. Бутонът за включване е в положение

• Включете захранването, ако прекъсвачът е

• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново. Изгорял предпазител. Ако има изгорял предпазител, потърсете помощ от търговеца. Входът или изходът за въздух на външното или вътрешното тяло са задръстени с прах или др. Отстранете праха или запушването. Скоростта на въздушната струя е зададена на „Бавна” Променете на „Висока” или „Бърза”. Неправилни настройки за температурата Вижте „ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ” Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на Има отворени врати и/или прозорци. Въздушният филтър е задръстен. Вижте „ПОЧИСТВАНЕ И ГРИЖИ”. Твърде много източници на топлина в помещението при работа в режим на охлаждане. Незабавно намалете източниците на топлина. Твърде много хора в помещението при работа в режим на охлаждане. Променете настройките за температурата или променете скоростта на въздушната струя на „Висока” или „Бърза”. Ако и след като проверите горепосочените възможни причини, климатикът все още не работи безпроблемно, първо изключете климатика, а след това прекъснете централното захранване. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Никога не се опитвайте да ремонтирате климатика сами, и каква е комбинацията от цифри и тъй като това е много опасно. Освен това посочете дали има знак за инспектиране буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление. ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ Не допускайте следното:
• Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. Ако не са открити, климатикът няма да работи ефективно и може да се повреди.
• Не допускайте в помещението да прониква директна слънчева светлина. Използвайте жалузи, щори или завеси. Ако стените и таванът на помещението са нагрети от слънцето, охлаждането ще отнеме много повече време. Следвайте тези препоръки
• Винаги поддържайте въздушния филтър чист. (Вижте „ПОЧИСТВАНЕ И ГРИЖИ”) Замърсеният въздушен филтър намалява ефективността на климатика.
• За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори.

Ако захранването прекъсне, докато климатикът работи Ако захранването на климатика временно прекъсне, климатикът автоматично ще продължи работата си след като захранването бъде възстановено, с настройките, с които е работел преди прекъсването.
