РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S22MY2E5 PANASONIC

СЪДЪРЖАНИЕ Стр. ИНФОРМАЦИЯ ЗА ПРОДУКТА 114 МЕРКИ ЗА БЕЗОПАСНОСТ 114 МЯСТО НА МОНТАЖ 115 ИЗИСКВАНИЯ КЪМ ЕЛЕКТРОЗАХРАНВАНЕТО 115 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ 116 ИНФОРМАЦИЯ 118 ЕКСПЛОАТАЦИЯ 119 РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК 121 РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК ЗА НЯКОЛКО ВЪТРЕШНИ ТЕЛА, КОИТО ИЗПОЛЗВАТ ЕДНО (ЖИЧНО) ДИСТАНЦИОННО УПРАВЛЕНИЕ 123 СПЕЦИАЛНИ БЕЛЕЖКИ 124 ПОЧИСТВАНЕ И ГРИЖИ 124 ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ 126 ПРОВЕРЕТЕ СЛЕДНОТО ПРЕДИ ДА ПОИСКАТЕ СЕРВИЗНО ОБСЛУЖВАНЕ 127 ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ 127 СПЕЦИФИКАЦИИ 172

Режим охлаждане и отопление

Режим охлаждане и отопление

ЕКСПЛОАТАЦИЯ Наименования на компонентите ВЪТРЕШНО ТЯЛО Тип Y2 (4-ПЪТЕН КАСЕТЕН 60х60) Контролен панел

Безжично дистанционно управление (Опция) БЕЛЕЖКА

АВТОМАТИЧНО ОХЛАЖДАНЕ-ОТОПЛЕНИЕ ... В режим на автоматично охлаждане-

Дистанционно управление Сигнализация

РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК ЗА НЯКОЛКО ВЪТРЕШНИ ТЕЛА, КОИТО ИЗПОЛЗВАТ ЕДНО (ЖИЧНО) ДИСТАНЦИОННО УПРАВЛЕНИЕ

СПЕЦИАЛНИ БЕЛЕЖКИ Работа в режим АБСОРБИРАНЕ Как функционира

След като температурата в помещението достигне зададената стойност, тялото започва да повтаря цикъл на автоматично включване и изключване. За да се предотврати ново увеличаване на влажността в помещението, вътрешният вентилатор също се изключва, когато тялото не работи. Скоростта на вентилатора автоматично се задава на „LO” (ниски обороти) и не може да се регулира ръчно. Функцията абсорбиране не може да се използва, ако външната температура е помалка или равна на 15 °C.

Функция отопление Работа на климатика при отопление

ВЪТРЕШНО ТЯЛО Симптом Шум

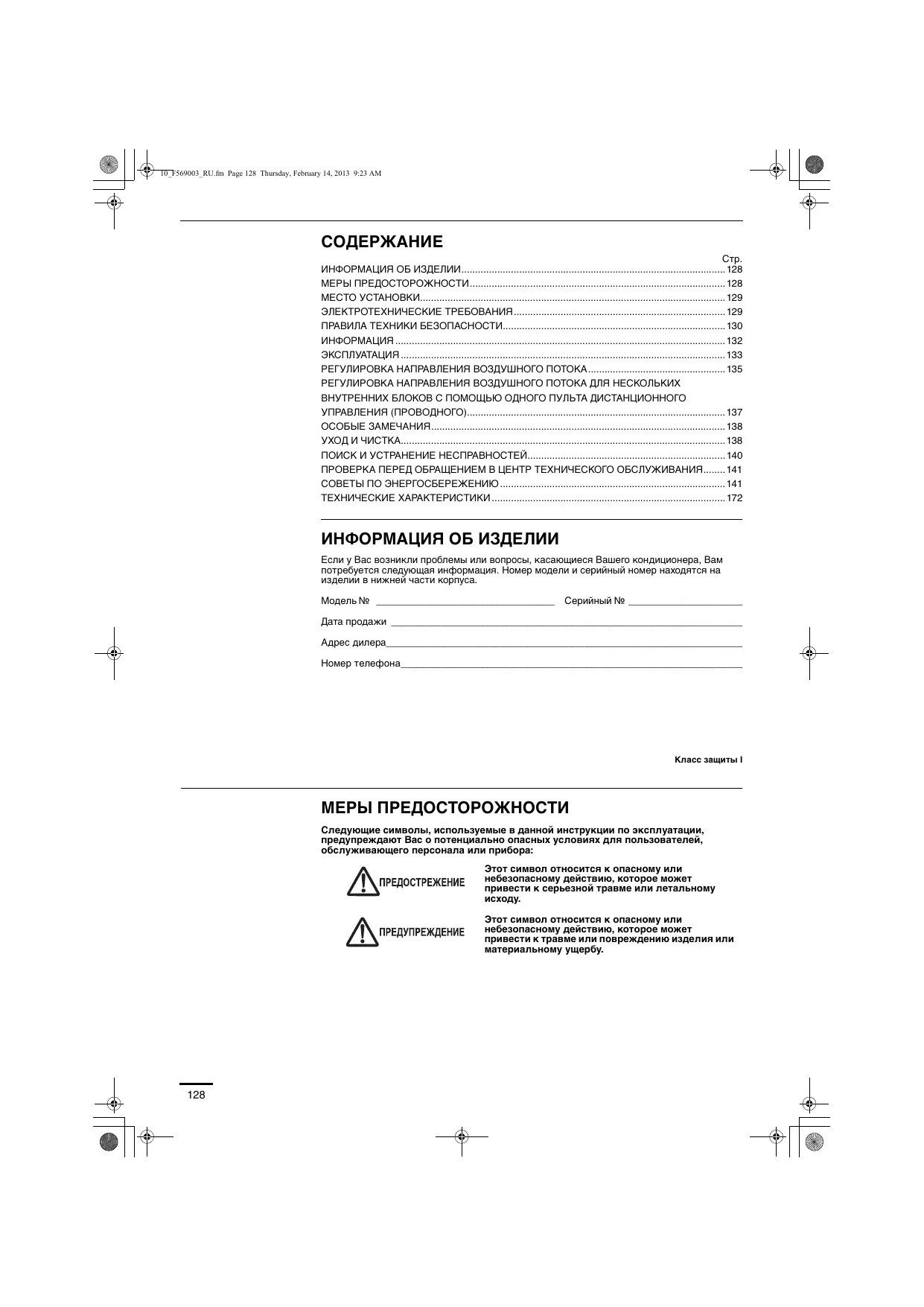

10_F569003_RU.fm Page 128 Thursday, February 14, 2013 9:23 AM

СОДЕРЖАНИЕ Стр. ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ 128 МЕРЫ ПРЕДОСТОРОЖНОСТИ 128 МЕСТО УСТАНОВКИ 129 ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 129 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ 130 ИНФОРМАЦИЯ 132 ЭКСПЛУАТАЦИЯ 133 РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА 135 РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА ДЛЯ НЕСКОЛЬКИХ ВНУТРЕННИХ БЛОКОВ С ПОМОЩЬЮ ОДНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПРОВОДНОГО) 137 ОСОБЫЕ ЗАМЕЧАНИЯ 138 УХОД И ЧИСТКА 138 ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ 140 ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 141 СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ 141 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 172

ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ Если у Вас возникли проблемы или вопросы, касающиеся Вашего кондиционера, Вам потребуется следующая информация. Номер модели и серийный номер находятся на изделии в нижней части корпуса. Модель № ____________________________________

Серийный № _______________________

Дата продажи _______________________________________________________________________ Адрес дилера________________________________________________________________________ Номер телефона_____________________________________________________________________

МЕРЫ ПРЕДОСТОРОЖНОСТИ Следующие символы, используемые в данной инструкции по эксплуатации, предупреждают Вас о потенциально опасных условиях для пользователей, обслуживающего персонала или прибора: Этот символ относится к опасному или небезопасному действию, которое может привести к серьезной травме или летальному исходу. Этот символ относится к опасному или небезопасному действию, которое может привести к травме или повреждению изделия или материальному ущербу.

10_F569003_RU.fm Page 129 Thursday, February 14, 2013 9:23 AM

МЕСТО УСТАНОВКИ • Мы рекомендуем, чтобы установка этого кондиционера выполнялась надлежащим образом квалифицированными специалистами по установке в соответствии с Инструкцией по установке, прилагаемой к устройству. • Перед установкой убедитесь, что напряжение электрической сети в Вашем доме или офисе совпадает с напряжением, указанном на изделии. • •

Не устанавливайте этот кондиционер в местах, где имеются испарения или огнеопасные газы, а также в чрезмерно влажных местах, например, в оранжерее. Не устанавливайте кондиционер в местах, где находятся предметы с сильным тепловыделением.

Для защиты кондиционера от сильной коррозии избегайте устанавливать внешний блок там, где непосредственно на него могут попадать капли соленой морской воды или в серосодержащей атмосфере вблизи горячих источников.

ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 1. Вся проводка должна удовлетворять местным электротехническим правилам и нормам. Для получения подробной информации обратитесь к Вашему дилеру или квалифицированному электрику. 2. Каждый блок должен быть заземлен надлежащим образом с помощью провода заземления (или громоотвода) или через сетевую проводку. 3. Проводка должна быть выполнена квалифицированным электриком. Чтобы прогреть систему, сетевой выключатель необходимо включить, по крайней мере, за пять (5) часов до начала работы. Оставьте сетевой выключатель в положении ВКЛ., даже если Вы не будете использовать это устройство в течение длительного периода времени.

Сетевой выключатель ВКЛ.

Отсоедините сетевой штепсель от электрической розетки и прерывателя цепи, если он не используется в течение длительного периода времени. При отключении каких-либо внешних или внутренних блоков, вся система становится неработоспособной.

10_F569003_RU.fm Page 130 Thursday, February 14, 2013 9:23 AM

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ • •

Перед использованием данного кондиционера внимательно прочитайте эту инструкцию по эксплуатации. Если у Вас остались затруднения или проблемы, обратитесь за помощью к Вашему дилеру. Данный кондиционер разработан для обеспечения комфортных условий в помещении. Используйте его только для предназначенных целей, как описано в настоящей инструкции по эксплуатации.

Чтобы убедиться в пригодности того или иного типа хладагента для использования в кондиционере, проконсультируйтесь с уполномоченным продавцом или техническим специалистом. Применение хладагентов, не рекомендованных производителем, может привести к выходу кондиционера из строя, взрыву, травмам и т.п. Ни в коем случае не прикасайтесь к устройству мокрыми руками. Ни в коем случае не используйте и не храните бензин или другие огнеопасные газы или жидкости вблизи кондиционера — это очень опасно. Не используйте устройство в потенциально взрывоопасной атмосфере. Данный кондиционер не имеет вентилятора для забора свежего воздуха с улицы. Вам следует регулярно открывать двери или окна, если Вы используете в том же помещении газовые или масляные нагревательные приборы, потребляющие много кислорода из воздуха. В противном случае существует опасность удушья в экстремальной ситуации. Обеспечьте наличие штепсельных розеток, которые будут использоваться отдельно для каждого блока, кроме того, необходимо обеспечить в отдельной цепи отключение питания, прерыватель цепи и прерыватель утечки тока на землю для защиты от перегрузки по току. Обеспечьте штепсельную розетку отдельно для каждого блока, кроме того, в стационарную проводку должен быть вмонтирован переключатель для полного отсоединения во всех полюсах, в соответствии с правилами выполнения проводки. Для предотвращения возможной опасности при нарушении изоляции необходимо заземлить блок. Пользователи не должны выполнять чистку внутренних частей внутреннего и внешнего блоков. Для чистки вызовите уполномоченного дилера или специалиста. В случае неисправности данного устройства не пытайтесь самостоятельно ремонтировать его. Для ремонта обратитесь к дилеру по продаже или техническому обслуживанию. Утечка газообразного холодильного агента может привести к пожару. Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой или техническим обслуживанием. Отсоедините сетевую вилку от штепсельной розетки, отключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания в случае чрезвычайных обстоятельств. Не вставляйте пальцы или другие предметы во внешний и внутренний блоки кондиционера воздуха. Вращающиеся части могут нанести травму. Во избежание перегрева и возникновения пожара не вносите изменения в шнур питания, не используйте сочлененный шнур, удлинитель или шнур, не входящий в комплект поставки устройства.

При возникновении любых неисправностей/сбоях следует прекратить использовать изделие и вынуть штепсель шнура питания из розетки или выключить сетевой выключатель и прерыватель. (Риск задымления/возгорания/поражения электрическим током) Примеры неисправностей/сбоев • Частое выключение ELCB. • Появился запах гари. • Появился ненормальный шум или вибрация блока. • Утечка воды из внутреннего блока. • Шнур питания или штепсель становятся слишком горячими. • Невозможно контролировать скорость вентилятора. • Кондиционер сразу перестает функционировать даже при включении для работы. • Вентилятор не останавливается даже при остановке работы. Незамедлительно свяжитесь с местным дилером для обеспечения технического обслуживания/выполнения ремонтных работ.

Устройство предназначено для использования специалистами или обученными пользователями в магазинах, в легкой промышленности и на фермах, а также для коммерческого использования непрофессионалами. Не включайте и не выключайте кондиционер с помощью сетевого выключателя. Используйте функциональную кнопку ВКЛ/ВЫКЛ. Не вставляйте ничего в воздуховыпускное отверстие внешнего блока. Это опасно, так как вентилятор вращается с высокой скоростью. Не касайтесь воздухозаборного отверстия и острых алюминиевых пластин внешнего блока. Вы можете пораниться. Располагайте пожарную сигнализацию и воздуховыпускное отверстие на расстоянии не менее 1,5 м от блока. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся маленькие дети или недееспособные люди. Не садитесь и не вставайте на блок. Вы можете неожиданно упасть. Не вставляйте никакие предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство.

10_F569003_RU.fm Page 131 Thursday, February 14, 2013 9:23 AM

Компрессор может неожиданно остановиться во время грозы. Это не является механической неисправностью. Работа автоматически возобновится через несколько минут. Текст на английском языке является оригинальной инструкцией. Другие языки являются переводом оригинальной инструкции.

Название и адрес предприятия-изготовителя в России и Украине Название и адрес предприятия-изготовителя указаны на картонной коробке и на паспортной табличке.

Прекратите использовать изделие в случае возникновения нарушения/ неисправности и отсоедините сетевую вилку или выключите переключатель питания и прерыватель. (Опасность задымления/пожара/поражения электрическим током) Примеры нарушения/ неисправности

- Аппарат иногда не работает при включении. - Питание иногда отсоединяется при перемещении шнура. - Во время работы обнаруживается запах гари или необычный шум. - Корпус деформировался или чрезмерно горячий.

Немедленного обратитесь к Вашему местному дилеру для технического обслуживания/ремонта. Для справки

Украина и Россия освобождены от следования точным указаниям Директивы ЕС по фторированным газам.

ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ИСПОЛЬЗУЕМОГО ХОЛОДИЛЬНОГО АГЕНТА Это изделие содержит фторированные парниковые газы, попадающие под действие Киотского протокола. Не выпускайте газы в атмосферу. Тип холодильного агента: R410A Значение GWP(1): 1975 (1)

GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства может требоваться периодическая проверка утечки холодильного агента. Для получения более подробной информации, пожалуйста, обратитесь к Вашему местному дилеру.

10_F569003_RU.fm Page 132 Thursday, February 14, 2013 9:23 AM

ИНФОРМАЦИЯ Условия работы Используйте данный кондиционер в следующем диапазоне температур.

Наружный блок Режим охлаждения

Режим охлаждения и обогрева

Режим охлаждения и обогрева

*DBT: Температура сухого шарика термометра *WBT: Температура смоченного шарика термометра

Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей Данные символы на изделиях, упаковке и/или сопроводительной документации означают, что использованные электрические и электронные изделия и батарейки не следует утилизировать вместе с бытовым мусором. Для надлежащей обработки, восстановления и переработки старых изделий и использованных батареек, пожалуйста, сдавайте их в пункты переработки вторичного сырья в соответствии с Вашими национальными законодательством и Директивами 2002/96/EC и 2006/66/EC. Благодаря надлежащей утилизации таких изделий и батареек Вы можете внести свой вклад в сохранение ценных ресурсов и предотвращение негативного влияния на здоровье человека и окружающую среду, которые могут возникнуть при неправильном обращении с отходами. Для получения более подробной информации о сборе и переработке старых изделий и батареек, пожалуйста, обратитесь в местные органы самоуправления, пункт сбора вторичного сырья или по месту приобретения изделий. В соответствии с национальным законодательством за неправильную утилизацию отходов может налагаться штраф.

Для промышленных потребителей в странах Европейского Союза Если Вы хотите избавиться от электрического или электронного оборудования, пожалуйста, обратитесь к дилеру или поставщику для получения дальнейшей информации. [Информация относительно утилизации в других странах за пределами Европейского Союза] Эти символы действительны только в пределах Европейского Союза. Если Вы хотите избавиться от этих изделий, пожалуйста, обратитесь в местные уполномоченные органы или к дилеру для получения сведений о надлежащем способе утилизации. Примечание относительно символа батарейки (приведенные внизу два примера символов): Этот символ может использоваться вместе с символом химического элемента. В этом случае он соответствует требованиям для свинца Pb, установленным Директивой по входящим в состав химическим веществам.

10_F569003_RU.fm Page 133 Thursday, February 14, 2013 9:23 AM

ЭКСПЛУАТАЦИЯ Названия частей ВНУТРЕННИЙ БЛОК Тип Y2 (КАССЕТНЫЙ С 4 НАПРАВЛЕНИЯМИ ПОТОКА 60x60) Панель управления

CL OS E OP EN OP EN CL OS E

Воздух выходит равномерно

Жалюзи направления воздушного потока

Воздухозаборная решетка

Тип K2 (НАСТЕННЫЙ) Воздушные фильтры Передняя панель

Жалюзи вертикального направления воздушного потока • Не настраивайте руками.

Жалюзи горизонтального направления воздушного потока • Регулируется вручную.

Беспроводной пульт дистанционного управления (Не входит в комплект) ПРИМЕЧАНИЕ

Обратитесь к инструкции по эксплуатации, прилагаемому к дополнительному беспроводному пульту дистанционного управления.

(Беспроводной тип: подходит для всех внутренних блоков)

10_F569003_RU.fm Page 134 Thursday, February 14, 2013 9:23 AM

Пульт дистанционного управления с таймером (Не входит в комплект) (Проводной тип: подходит для всех внутренних блоков) ПРИМЕЧАНИЕ

Подробнее см. инструкцию по эксплуатации, прилагаемую к дополнительному пульту дистанционного управления с таймером.

Названия и операции 1.

Кнопка (Старт/Стоп) Нажатие этой кнопки запускает устройство, а повторное нажатие останавливает его. Лампочка работы: При запуске загорается При остановке гаснет

Лампочка работы Лампочка горит, когда кондиционер работает. Эта лампочка мигает, когда произошла ошибка или активировано защитное устройство.

Кнопка (Выбор режима)

Нажатием этой кнопки выбирается режим работы.

АВТО ОХЛАЖДЕНИЕ-ОБОГРЕВ

ОБОГРЕВ ОСУШЕНИЕ ОХЛАЖДЕНИЕ ВЕНТИЛЯТОР

Режим авто охлаждение-обогрев определяет разницу между заранее установленной температурой на пульте дистанционного управления и реальной температурой помещения. Затем он автоматически выбирает режим обогрева или охлаждения. (Управление автоматическим обогревом и охлаждением для системы с 2WAY и mini VRF может выполняться, когда все внутренние блоки с одинаковыми контуром охлаждения контролируются при групповом управлении.)

Кнопка (Скорость вентилятора)

Изменение скорости вентилятора.

ПРИМЕЧАНИЕ: Когда кнопка Выбор режима установлена на ВЕНТИЛЯТОР, невозможно выбрать режим АВТО.

Кнопка (Качание/Направление воздуха) Нажмите кнопку Качание/Направление воздуха, чтобы установить автоматическое качание или направление воздуха на указанный угол. (Подробнее см. раздел “Регулировка направления воздушного потока”.)

Кнопки установки температуры Изменение установки температуры. Нажимайте кнопку установки температуры для изменения нужной установки температуры. Групповое управление Функция группового управления подходит для управления несколькими кондиционерами в одном большом помещении. ● Можно подсоединить до 8 блоков. ● Управление всеми внутренними блоками в одинаковом режиме за исключением направления воздушного потока. ● Используйте датчик температуры внутреннего блока.

Пульт дистанционного управления Сигнальная линия

10_F569003_RU.fm Page 135 Thursday, February 14, 2013 9:23 AM

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА Функции различаются в зависимости от используемого внутреннего блока. Направление воздушного потока невозможно установить с помощью пульта дистанционного управления для любого блока, не перечисленного ниже. Тип Y2, тип K2: •

Установка направления воздушного потока Для активизации нки

Ни в коем случае не перемещайте руками заслонку (заслонку вертикального воздушного потока), которая управляется с помощью пульта дистанционного управления. Когда кондиционер выключается, заслонка (заслонка вертикального воздушного потока) автоматически перемещается в нижнее положение. Заслонка (заслонка вертикального воздушного потока) перемещается в верхнее положениев режиме ожидания при обогреве. Качание заслонки выполняется после того, как отменяетсярежим ожидания при нагреве, но качание отображется на пульте дистанционного управления даже во время ожидания нагрева.

Направление воздушного потока изменяется каждый раз при нажатии кнопки FLAP во время работы. Нажмите кнопку FLAP для установки заслонки (заслонки вертикального воздушного потока) в нижнее положение, а затем нажмите кнопку FLAP еще раз. При этом отображается , и воздушный поток автоматически изменяет направление вверх и вниз.

Охлаждение и осушение

Установите заслонку (заслонку вертикального воздушного потока) в нижнее положение. Если заслонка установлена в верхнее положение, теплый воздух может не попасть на пол.

Заслонку (заслонку вертикального воздушного потока) можно установить в одно из трех положений.

Для остановки качания заслонки

Нажмите кнопку FLAP еще раз во время операции качания заслонки, чтобы остановить заслонку в нужном положении. Затем, воздушный поток можно установить из самого верхнего положения, нажимая кнопку FLAP еще раз. Индикация при остановленной операции качания Вентилятор и обогрев

Охлаждение и осушение

Во время операции охлаждения или осушения заслонка не будет останавливаться в нижнем положении. Даже если заслонка остановлена в нижнем положении во время качания, она не остановится до тех пор, пока она не переместится в третье положение сверху.

10_F569003_RU.fm Page 136 Thursday, February 14, 2013 9:23 AM

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА (ПРОДОЛЖЕНИЕ) „ Кассетный с 4 направлениями потока (Y2) Кондиционеры типа Y2 оснащены автоматическими заслонками. Вы можете установить направление воздушного потока на заданный угол или на режим качания с помощью пульта дистанционного управления. Не перемещайте заслонку руками.

„ Настенный тип (K2)

Зона ‘‘A’’ для охлаждения Зона ‘‘B’’ для обогрева

Вертикальные направления (автоматически) Убедитесь, что пульт дистанционного управления включен. Нажмите кнопку FLAP, чтобы начать перемещение заслонки вверх и вниз. Если Вы хотите остановить движение заслонки и направить воздух в нужном направлении, нажмите кнопку FLAP еще раз. В режиме охлаждения не направляйте заслонку вниз и переместите ее из зоны охлаждения “A”, иначе на пол может капать конденсат. Зона ‘‘A’’ является рекомендуемым положением заслонки для охлаждения. При непрерывной работе с фиксированной установкой воздушного потока в течение приблизительно одного часа направление воздушного потока автоматически контролируется, и положение заслонки изменяется. Направление воздушного потока может отличаться от показанного на пульте дистанционного управления. Не перемещайте заслонку руками.

Горизонтальные направления (вручную) Горизонтальное направление воздушного потока можно отрегулировать вручную, перемещая вертикальные лопасти влево или вправо.

10_F569003_RU.fm Page 137 Thursday, February 14, 2013 9:23 AM

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА ДЛЯ НЕСКОЛЬКИХ ВНУТРЕННИХ БЛОКОВ С ПОМОЩЬЮ ОДНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПРОВОДНОГО)

Кнопка автоматической заслонки ( )

Если несколько внутренних блоков подсоединены к пульту дистанционного управления, направление воздушного потока можно устанавливать для каждого внутреннего блока, выбирая внутренние блоки (см. операцию ниже).

Для установки воздушного потока для отдельных блоков нажмите кнопку UNIT. Дисплей показывает номер внутреннего блока при групповом управлении. Установите направление воздушного потока для внутреннего блока, как показано на дисплее. При каждом нажатии кнопки UNIT индикатор изменяется в показанной ниже последовательности. Когда ничего не отображается, Вы может выполнить установку для всех внутренних блоков за одну операцию. Номер блока отображается как Номер внешнего блока–Номер внутреннего блока. Он различается в зависимости от количества блоков при групповом управлении

Один внешний блок и восемь внутренних блоков Нет индикации

Два внешних блока и четыре внутренних блока Нет индикации

ОСОБЫЕ ЗАМЕЧАНИЯ Операция ‘‘ОСУШЕНИЕ’’ Как она работает

Как только температура помещения достигает установленного уровня, блок повторяет цикл включения и выключения автоматически. Для предотвращения повторного повышения влажности в помещении внутренний вентилятор также выключается, когда блок прекращает работать. Скорость вентилятора установлена ‘‘LO.’’ автоматически и не может быть настроена. Операция ‘‘ОСУШЕНИЕ’’ не возможна, если наружная температура ниже 15 °C.

Операция обогрева Эффективность обогрева

Поскольку это устройство обогревает помещение, забирая тепло наружного воздуха (система тепловой перекачки), эффективность обогрева уменьшится при очень низкой наружной температуре. Если с помощью тепловой перекачки невозможно получить достаточный обогрев, используйте вместе с этим блоком другие нагревательные приборы.

При низкой наружной температуре на внешней спирали теплообменника может образоваться иней или лед, уменьшая при этом эффективность обогрева. Если это происходит, работает управляемая микрокомпьютером система размораживания. Одновременно с этим останавливается вентилятор внутреннего блока (или в некоторых случаях работает с очень низкой скоростью), а на дисплее появляется индикатор ‘‘STANDBY’’ до завершения размораживания. Операция обогрева затем возобновляется через несколько минут. (Этот промежуток будет немного различаться в зависимости от наружной температуры и механизма образования инея.)

(ожидание) на дисплее

В течение нескольких минут после начала операции обогрева внутренний вентилятор не будет начинать работать (или в некоторых случаях будет работать с очень низкой скоростью) до тех пор, пока спираль внутреннего теплообменника не нагреется в достаточной степени. Это происходит в результате работы системы предотвращения холодной тяги. В течение этого периода продолжает отображаться индикатор ‘‘ ’’ (ожидание). ‘‘ ’’ (ожидание) продолжает отображаться в течение размораживания или в случае выключения компрессора (или при работе блока на очень низкой скорости) с помощью термостата, когда система находится в режиме обогрева. После завершения размораживания и при повторном включении компрессора ‘‘ ’’ (ожидание) отключится автоматически, так как возобновляется операция обогрева.

Сбой питания во время работы аппарата В случае временного отключения подачи питания для этого аппарата он автоматически возобновит работу (после восстановления подачи питания) с использованием таких же установок, как и до сбоя питания.

УХОД И ЧИСТКА 1. Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой. 2. Не лейте воду на внутренний блок, чтобы очистить его. Это повредит внутренние компоненты и приведет к опасности поражения электрическим током.

1. При чистке внутреннего блока никогда не используйте растворители или едкие химические вещества. Не протирайте пластиковые детали очень горячей водой. 2. Некоторые металлические углы и лопасти являются острыми и могут привести к травмам при ненадлежащем обращении; будьте особенно внимательны при чистке таких деталей. 3. Необходимо периодически очищать внутреннюю спираль и другие компоненты внешнего блока. Обратитесь к Вашему дилеру или в центр технического обслуживания. Сторона воздухозаборных и воздуховыпускных отверстий (Внутренний блок)

Очистите воздухозаборное и воздуховыпускное отверстия внутреннего блока с помощью щетки пылесоса или же протрите их чистой мягкой тканью. Если они покрыты пятнами, используйте чистую ткань, смоченную водой. Во время чистки воздуховыпускного отверстия будьте осторожны, чтобы не сдвинуть лопасти с места.

10_F569003_RU.fm Page 139 Thursday, February 14, 2013 9:23 AM

• Перед очисткой выключите питание. • Не прикасайтесь к алюминиевым ребрам, острые части могут вызвать травму.

ИНСТРУКЦИИ ПО ОЧИСТКЕ

• Не используйте бензин, растворитель или чистящий порошок. • Используйте только мыло ( pH7) или нейтральное бытовое моющее средство. • Не используйте воду горячее, чем 40°C.

• Регулярно очищайте фильтр для наилучшей работы и для уменьшения энергопотребления. • Для сезонной проверки обратитесь к ближайшему дилеру.

АЛЮМИНИЕВОЕ РЕБРО ПЕРЕДНЯЯ ПАНЕЛЬ

Удалите переднюю панель • Поднимите и потяните, чтобы удалить переднюю панель. • Осторожно вымойте и высушите. Закройте переднюю панель

ВОЗДУШНЫЕ ФИЛЬТРЫ • Очистку воздушных фильтров нужно проводить каждые две недели. • Аккуратно промойте/сполосните фильтры водой так, чтобы не повредить поверхность фильтра. • Полностью высушите фильтры в тени на удалении от огня или прямого солнечного света. • Замените поврежденный фильтр.

Уход за воздушным фильтром Рекомендуется проводить очистку воздушного фильтра при появлении на дисплее (Фильтр). Достаточно часто очищайте фильтр для наилучшей работы в пыльных или масляных местах вне зависимости от статуса фильтра.

• Нажмите вниз оба конца передней панели, чтобы надежно закрыть ее.

ВНУТРЕННИЙ БЛОК Осторожно протрите устройство мягкой сухой тряпкой.

После очистки 1. После очистки воздушного фильтра заново установите его в первоначальное положение. Убедитесь, что повторная установка выполняется в обратном порядке. 2. Нажмите кнопку Сброс фильтра. Индикатор (Фильтр) на дисплее гаснет. Кнопка сброса фильтра

10_F569003_RU.fm Page 140 Thursday, February 14, 2013 9:23 AM

ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ Если Ваш кондиционер работает неправильно, перед обращением в сервисную службу сначала проверьте следующие моменты. Если он все еще работает неправильно, обратитесь к Вашему дилеру или в центр технического обслуживания.

ВНУТРЕННИЙ БЛОК Симптом Шум

Звук текущей воды во время работы или после работы

Треск во время работы или при остановке работы.

Треск из-за изменений температуры частей

Испускаемый воздух пахнет во время работы.

В кондиционере накапливаются запахи внутренних компонентов, табачного дыма и косметических веществ, и такой воздух выходит наружу. Пыль внутри блока. Обратитесь к Вашему дилеру.

Во время работы капли росы накапливаются вблизи воздуховыпускного отверстия

Влага внутри блока охлаждается с помощью холодного потока воздуха и накапливается в виде капель росы.

Туман образуется во время работы в режиме охлаждения. (Места, в которых имеется значительно количество масляных испарений, например рестораны)

Звук жидкости холодильного агента, текущей внутри блока Звук стекающей воды через дренажную трубу

Требуется чистка, так как загрязнена внутренняя часть блока (теплообменник). Необходимо проконсультироваться с Вашим дилером, поскольку требуется специальный опыт. Во время операции размораживания

Вентилятор немного вращается даже при остановке работы.

Вращение вентилятора делает работу более плавной. Вентилятор может иногда вращаться для осушения теплообменника из-за установок.

Направление потока воздуха изменяется во время работы. Невозможно выполнить установку направления потока воздуха. Невозможно изменить направление потока воздуха.

При низкой температуре выходного воздуха или во время операции размораживания автоматически устанавливается горизонтальный поток воздуха. Положение заслонки в некоторых случаях настраивается индивидуально.

Когда изменяется направление потока воздуха, заслонка несколько раз перемещается и останавливается в указанном положении.

Когда изменяется направление потока воздуха, заслонка перемещается в поиске стандартного положения.

Выходит пыль, накопившаяся внутри внутреннего блока.

При начальной работе с высокой скоростью Служит для проверки работы, чтобы убедиться, что вращение иногда вентилятор может вращаться быстрее (от мотора вентилятора находится в пределах диапазона использования. 3 до 30 минут) по сравнению с установленной скоростью.

НАРУЖНЫЙ БЛОК Симптом Не работает

Непосредственно после установлено в положение ВКЛ.

Причина Работа не начинается в течение приблиз. первых 3 минут из-за активизации защитного контура процессора.

При остановке и немедленном возобновлении работы Шум

Шум часто возникает в режиме обогрева.

Пар часто возникает в режиме обогрева.

При остановке с помощью пульта дистанционного управления вентилятор наружного блока иногда работает в течение непродолжительного времени, даже когда остановлен наружный компрессор.

Во время операции размораживания

Вращение вентилятора делает работу более плавной.

10_F569003_RU.fm Page 141 Thursday, February 14, 2013 9:23 AM

ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Симптом Кондиционер вообще не работает даже при включении питания.

Причина Сбой питания или после сбоя питания

Устранение Еще раз нажмите функциональную кнопку ВКЛ/ ВЫКЛ на пульте дистанционного управления.

Выключена функциональная кнопка. • • Сгорел плавкий предохранитель.

Включите питание, если прерыватель отключен. Если прерыватель расцеплен, не включая его, обратитесь к Вашему дилеру.

Если он сгорел, обратитесь к Вашему дилеру.

Низкая производительность Воздухозаборное или Удалите пыль или посторонние предметы. охлаждения или нагрева воздуховыпускное отверстия внутреннего и наружного блока засорились пылью или посторонними предметами. Переключатель скорости потока воздуха установлен в положение “Low”.

Измените положение на “High” или “Strong”.

Неправильные установки температуры

Обратитесь к разделу “СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ”.

В режиме охлаждения помещение находится под прямыми солнечными лучами. Открыты двери и/или окна. Засорился воздушный фильтр.

Обратитесь к разделу “УХОД И ЧИСТКА”.

В режиме охлаждения в помещении Используйте минимальное число источников находится слишком много источников тепла в течение короткого промежутка времени. тепла. В режиме охлаждения в помещении находится слишком много людей.

Уменьшите установки температуры или измените на положение “High” или “Strong”.

Если кондиционер все еще работает неправильно, несмотря на то, что Вы проверили все описанные выше пункты, сначала остановите работу и отключите переключатель питания. Затем обратитесь к Вашему дилеру и сообщите серийный номер и симптомы. Ни в коем случае не выполняйте ремонт кондиционера самостоятельно, так как это очень опасно. Также сообщите, если на ЖКД пульта дистанционного управления появляется метка проверки и буквы E, F, H, L, P в комбинации с цифрами.

СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ Избегайте • •

Не блокируйте воздухозаборные или воздуховыводящие отверстия блока. Если они закрыты, аппарат будет работать ненадлежащим образом и может сломаться. Не допускайте попадания в помещение прямого солнечного света. Используйте навесы, ставни или шторы. Если стены и потолок помещения нагреваются от солнца, для охлаждения помещения потребуется больше времени.

Обязательно поддерживайте чистоту воздушного фильтра. (Обратитесь к разделу “УХОД И ЧИСТКА”.) Засоренный фильтр будет уменьшать производительность аппарата. Для предотвращения выхода кондиционированного воздуха дерэите окна, двери и другие отверстия закрытыми.

Сбой питания во время работы аппарата В случае временного отключения подачи питания на этот аппарат он автоматически возобновит работу после восстановления подачи питания с использованием таких же установок, как и до сбоя питания.

*DBT: температура за сухим термометром *WBT: температура за вологим термометром

Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).. Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ: 1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей; 2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных частей; 3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей; 4. шестивалентный хром (Cr6+) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей; 5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей; 6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей.

Наименование на модел

Ниво на звуково налягане

Кассетный с 4 направлениями потока 60x60 (тип Y2)

Уровень звукового давления (Высокий/Средний/Низкий)

Tingkat Tekanan Suara (Tinggi/Sedang/Rendah)

Уровень звуковой мощности (Высокий/Средний/Низкий)

Tingkat Daya Suara (Tinggi/Sedang/Rendah)

Размеры аппарата (ВxШxГ; мм)

Dimensi Unit (PxLxT; mm)

(ВxШxГ: размеры потолка)
