08_F569003_GR.fm Page 100 Thursday, February 14, 2013 9:17 AM

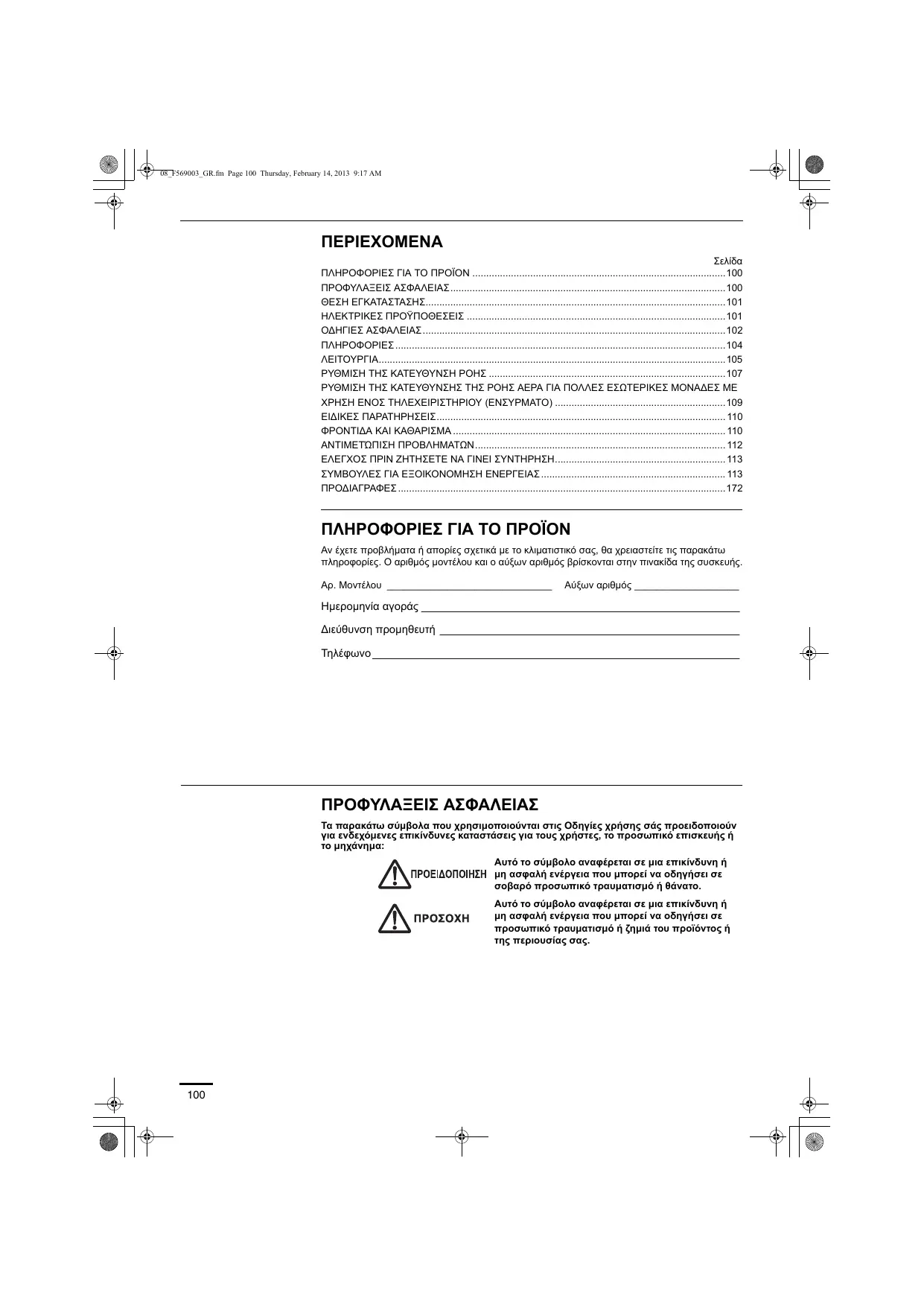

ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΡΟΪΟΝ 100 ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ100 ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ101 ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ 101 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 102 ΠΛΗΡΟΦΟΡΙΕΣ 104 ΛΕΙΤΟΥΡΓΙΑ105 ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ 107 ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΤΗΣ ΡΟΗΣ ΑΕΡΑ ΓΙΑ ΠΟΛΛΕΣ ΕΣΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ ΜΕ ΧΡΗΣΗ ΕΝΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (ΕΝΣΥΡΜΑΤΟ) 109 EΙΔΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ 110 ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΑ 110 ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 112 ΕΛΕΓΧΟΣ ΠΡΙΝ ΖΗΤΗΣΕΤΕ ΝΑ ΓΙΝΕΙ ΣΥΝΤΗΡΗΣΗ 113 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ 113 ΠΡΟΔΙΑΓΡΑΦΕΣ 172

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΡΟΪΟΝ Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Ο αριθμός μοντέλου και ο αύξων αριθμός βρίσκονται στην πινακίδα της συσκευής. Αρ. Μοντέλου ______________________________

Αύξων αριθμός ___________________

Ημερομηνία αγοράς ____________________________________________________ Διεύθυνση προμηθευτή _________________________________________________ Τηλέφωνο ____________________________________________________________

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Τα παρακάτω σύμβολα που χρησιμοποιούνται στις Οδηγίες χρήσης σάς προειδοποιούν για ενδεχόμενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικό επισκευής ή το μηχάνημα: Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο. Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά του προϊόντος ή της περιουσίας σας.

08_F569003_GR.fm Page 101 Thursday, February 14, 2013 9:17 AM

ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ • Συνιστούμε η εγκατάσταση του συστήματος κλιματιστικού να γίνει σωστά από ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη συσκευή. • Πριν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα. • •

Μην εγκαταστήσετε αυτό το κλιματιστικό σε μέρη όπου υπάρχουν αναθυμιάσεις ή εύφλεκτα αέρια, ή σε κάποιο μέρος όπου υπάρχει πολύ υγρασία, όπως, για παράδειγμα, σε ένα θερμοκήπιο. Μην εγκαταστήσετε το σύστημα κλιματισμού σε μέρη όπου βρίσκονται αντικείμενα που παράγουν μεγάλες ποσότητες θερμότητας.

Για να προστατέψετε το κλιματιστικό από διάβρωση μεγάλου βαθμού, αποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά.

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ 1. Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους κατά τόπον κανονισμών περί ηλεκτρολογίας. Συμβουλευθείτε τον προμηθευτή σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες. 2. Κάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης. 3. Οι καλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο. Για να προθερμανθεί το σύστημα, πρέπει να είναι ενεργοποιημένη η κεντρική ηλεκτρική παροχή πέντε (5) τουλάχιστον ώρες πριν τη λειτουργία. Αφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ON), εκτός αν δεν χρησιμοποιήσετε τη συσκευή αυτή για μεγάλο χρονικό διάστημα.

Κεντρική ηλεκτρική παροχή Έναρξη

Αποσυνδέστε το φις της κεντρικής ηλεκτρικής παροχής από την υποδοχή κεντρικής παροχής και την κύρια ασφάλεια κυκλώματος όταν δεν χρησιμοποιείται για μεγάλη χρονική περίοδο. Όταν απενεργοποιείτε μερικές από τις εξωτερικές ή εσωτερικές μονάδες, ολόκληρο το σύστημα καθίσταται μη λειτουργικό.

08_F569003_GR.fm Page 102 Thursday, February 14, 2013 9:17 AM

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ • •

Διαβάστε προσεκτικά τις παρούσες Οδηγίες χρήσης πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον προμηθευτή σας για βοήθεια. Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στις παρούσες Οδηγίες χρήσης.

Επιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από τον καθορισμένο τύπο μπορεί να προκαλέσει βλάβη στο προϊόν, έκρηξη και τραυματισμό, κτλ. Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα χέρια. Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο. Μην χρησιμοποιείτε αυτή τη συσκευή σε δυνητικά εκρηκτικές ατμόσφαιρες. Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα απ’ έξω. Κάθε φορά που χρησιμοποιείτε συσκευές θέρμανσης με υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του αέρα. Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα, αλλά και να παρέχετε στην αποκλειστική γραμμή διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος και διακόπτη διαρροής για προστασία από υπερβολική τάση. Φροντίστε να υπάρχει αποκλειστική παροχή ρεύματος για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανόνες κατασκευής καλωδιώσεων. Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να γειώνεται. Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον καθαρισμό. Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή το αντιπρόσωπο σέρβις για την επισκευή. Η διαρροή ψυκτικού αερίου μπορεί να προκαλέσει πυρκαγιά. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό ή το σέρβις. Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή. Μην τοποθετείτε τα δάχτυλα σας ή άλλα αντικείμενα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού, τα περιστρεφόμενα μέρη ενδέχεται να προκαλέσουν τραυματισμό. Για την αποτροπή υπερθέρμανσης και πυρκαγιάς μην χρησιμοποιείτε τροποποιημένα καλώδια, καλώδια συναρμογής, καλώδια επέκτασης ή μη ειδικά καλώδια.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας.) Παραδείγματα ανωμαλίας/βλάβης • Ο διακόπτης κυκλώματος διαρροής της γείωσης (ELCB) ενεργοποιείται συχνά. • Παρατηρείται μυρωδιά καμένου. • Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας. • Υπάρχει διαρροή νερού από την εσωτερική μονάδα. • Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό. • Δεν είναι εφικτός ο έλεγχος της ταυτότητας του ανεμιστήρα. • Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία. • Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή.

Η συσκευή αυτή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδικευμένα άτομα. Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη ηλεκτρικού. Χρησιμοποιήστε το κουμπί λειτουργίας ON/OFF. Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα. Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε. Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 μέτρα μακριά από τη μονάδα. Η χρήση αυτής της συσκευής δεν προορίζεται για άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες, ούτε με έλλειψη εμπειρίας και γνώσης, εκτός εάν επιτηρούνται ή τους έχουν δοθεί οδηγίες χρήσης από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή. Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά λάθος. Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη.

08_F569003_GR.fm Page 103 Thursday, February 14, 2013 9:17 AM

Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά. Το αγγλικό kείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.

Διακόψτε τη λειτουργία του προϊόντος σε περίπτωση που συμβεί οποιαδήποτε ανωμαλία/αστοχία και αποσυνδέστε το ηλεκτρικό καλώδιο. (Υπάρχει κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/ αστοχίας

- Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε. - Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδιο. - Υπάρχει οσμή καμμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία. - Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.

Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή.

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΝΩ ΣΤΟ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΟ ΨΥΚΤΙΚΟ Το προϊόν αυτό περιέχει φθοριούχα αέρια θερμοκηπίου, τα οποία καλύπτονται από το Πρωτόκολλο του Κιότο. Μην αφήνετε τα αέρια να βγουν στην ατμόσφαιρα. Τύπος ψυκτικού: R410A Τιμή GWP(1): 1975 (1)

GWP = global warming potential (δυναμικό θέρμανσης του πλανήτη)

Περιοδικές απαιτήσεις για τυχόν διαρροές του ψυκτικού μπορεί να απαιτηθούν ανάλογα με την ευρωπαϊκή ή τη τοπική νομοθεσία. Παρακαλείστε να έρθετε σε επαφή με τον τοπικό σας αντιπρόσωπο για περισσότερες πληροφορίες.

08_F569003_GR.fm Page 104 Thursday, February 14, 2013 9:17 AM

ΠΛΗΡΟΦΟΡΙΕΣ Συνθήκες λειτουργίας Χρησιμοποιήστε αυτό το κλιματιστικό στα ακόλουθα εύρη θερμοκρασίας: Εξωτερικές μονάδες Λειτουργία ψύξης mini (Τύπος LE1)

Λειτουργία θέρμανσης

Λειτουργία θέρμανσης

Λειτουργία θέρμανσης

Λειτουργία ψύξης και θέρμανσης

Λειτουργία θέρμανσης

Λειτουργία ψύξης και θέρμανσης

*ΘΞΒ: Θερμοκρασία ξηρού βολβού *ΘΥΒ: Θερμοκρασία υγρού βολβού

Πληροφορίες για τους χρήστες σχετικά με την συλλογή και απόρριψη παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών

Αυτή η σήμανση πάνω στα προϊοντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνει πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊοντα και οι μπαταρίες δεν θα πρέπει να αναμιγνύονται με κοινά οικιακά απορρίματα. Προκειμένου να πραγματοποιηθεί η κατάλληλη επεξεργασία, κατεργασία και ανακύκλωση παλιών εξαρτημάτων και χρησιμοποιημένων μπαταριών παρακαλούμε να τα μεταφέρετε σε ανάλογα σημεία περισυλλογής σύμφωνα με την νομοθεσία της χώρας σας και τις οδηγίες 2002/96/EΚ και 2006/66/EΚ. Μέσω της σωστής απόρριψης αυτών των προϊόντων και μπαταριών συμβάλλετε στο να διασωθούν πολύτιμοι πόροι και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις για την ανθρώπινη υγεία και το περιβάλλον οι οποίες σε άλλη περίπτωση θα μπορούσαν να προκύψουν από την ακατάλληλη διαχείρηση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την συλλογή και ανακύκλωση παλιών εξαρτημάτων και μπαταριών παρακαλούμε να απευθυνθείτε στις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή στο κατάστημα πώλησης από όπου αγοράσατε τα συγκεκριμένα είδη. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για την λανθασμένη απόρριψη αυτών των αποβλήτων σύμφωνα με την νομοθεσία της χώρας σας. Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες. [Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης] Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα προϊοντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης. Σημείωση για την σημάνση μπαταριών (στο κάτω μέρος δύο σύμβολα ως παράδειγμα): Αυτή η σήμανση μπορεί να χρησιμοποιείται σε συνδυασμό με κάποιο χημικό σύμβολο. Σ’ αυτήν την περίπτωση ανταποκρίνεται στις προδιαγραφές που προβλέπει η οδηγία η οποία αναφέρεται στο εν λόγω χημικό στοιχείο.

08_F569003_GR.fm Page 105 Thursday, February 14, 2013 9:17 AM

ΛΕΙΤΟΥΡΓΙΑ Oνόματα μερών ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Τύπος Y2 (ΚΑΣΕΤΑΣ 4-ΔΡΟΜΟ 60Χ60) Πίνακας ελέγχου

CL OS E OP EN OP EN CL OS E

Ο αέρας εξέρχεται ομοιόμορφα

Γρίλια κατεύθυνσης ροής αέρα

Κουμπί έκτακτης ανάγκης

Τύπος K2 (ΕΠΙΤΟΙΧΙΟ) Φίλτρο αέρα Εμπρός πίνακας

Δέκτης Γρίλια κατεύθυνσης κατακόρυφης ροής αέρα • Μην τη ρυθμίζετε με το χέρι.

Γρίλια κατεύθυνσης οριζόντιας ροής αέρα • Ρυθμίζεται χειροκίνητα. Κουμπί έκτακτης ανάγκης

Ασύρματο τηλεχειριστήριο (προαιρετικά μέρη) ΠΑΡΑΤΗΡΗΣΗ

Ανατρέξτε στις Οδηγίες χρήσης που παρέχονται με το προαιρετικό ασύρματο τηλεχειριστήριο.

(Ασύρματος τύπος: Διατίθεται για όλες τις εσωτερικές μονάδες)

08_F569003_GR.fm Page 106 Thursday, February 14, 2013 9:17 AM

Τηλεχειριστήριο χρονοδιακόπτη (Προαιρετικά εξαρτήματα) (Τύπος με καλώδιο: Διατίθεται για όλες τις εσωτερικές μονάδες) ΠΑΡΑΤΗΡΗΣΗ

Για λεπτομέρειες, ανατρέξτε στις Οδηγίες λειτουργίας που επισυνάπτονται στο προαιρετικό τηλεχειριστήριο χρονοδιακόπτη.

Ονόματα και λειτουργίες 1.

Κουμπί (έναρξης/διακοπής) Εάν πατήσετε αυτό το κουμπί θα γίνει έναρξη της μονάδας και εάν το πατήσετε ξανά θα γίνει διακοπή της μονάδας. Λυχνία λειτουργίας: Κατά την έναρξη ανάβει Κατά τη διακοπή σβήνει

Λυχνία λειτουργίας Η λυχνία ανάβει όταν το κλιματιστικό βρίσκεται σε λειτουργία. Η λυχνία αυτή αναβοσβήνει όταν προκύψει σφάλμα ή όταν ενεργοποιηθεί ένας προστατευτικός μηχανισμός.

Κουμπί (επιλογής τρόπου λειτουργίας)

Πατήστε αυτό το κουμπί για να επιλέξετε ένα τρόπο λειτουργίας. ΑΥΤΟΜΑΤΗ ΨΥΞΗ-ΘΕΡΜΑΝΣΗ

ΘΕΡΜΑΝΣΗ ΑΦΥΓΡΑΝΣΗ ΨΥΞΗ ΑΝΕΜΙΣΤΗΡΑΣ

Ο τρόπος λειτουργίας αυτόματης ψύξηςθέρμανσης ανιχνεύει τη διαφορά μεταξύ της προκαθορισμένης θερμοκρασίας στο τηλεχειριστήριο και της πραγματικής θερμοκρασίας δωματίου. Κατόπιν επιλέγει αυτόματα τον τρόπο λειτουργίας θέρμανσης ή ψύξης. (Ο έλεγχος αυτόματης θέρμανσης και ψύξης για το σύστημα 2WAY και mini VRF μπορεί να πραγματοποιηθεί όταν όλες οι εσωτερικές μονάδες στο ίδιο κύκλωμα ψυκτικού ελέγχονται με ομαδικό έλεγχο.)

Κουμπί (ταχύτητας ανεμιστήρα)

Αλλαγή της ταχύτητας του ανεμιστήρα.

ΠΑΡΑΤΗΡΗΣΗ: Όταν το κουμπί επιλογής τρόπου λειτουργίας είναι ρυθμισμένο σε ΑΝΕΜΙΣΤΗΡΑΣ, ο τρόπος λειτουργίας ΑΥΤΟΜΑΤΟ δεν μπορεί να επιλεγεί.

Κουμπί (ταλάντευσης/κατεύθυνσης αέρα) Πατήστε το κουμπί ταλάντευσης/κατεύθυνσης αέρα για να ρυθμίσετε την αυτόματη ταλάντευση ή την κατεύθυνση αέρα σε μια συγκεκριμένη κλίση. (Για λεπτομέρειες, δείτε την ενότητα «Ρύθμιση της κατεύθυνσης ροής».)

Κουμπιά ρύθμισης θερμοκρασίας Αλλαγή της ρύθμισης θερμοκρασίας. Πατήστε τα κουμπιά ρύθμισης θερμοκρασίας για να αλλάξετε την επιθυμητή ρύθμιση θερμοκρασίας. Ομαδικός έλεγχος Η λειτουργία ομαδικού ελέγχου είναι κατάλληλη για τη λειτουργία πολλών κλιματιστικών σε ένα μεγάλο δωμάτιο. ● Μπορούν να συνδεθούν έως 8 μονάδες. ● Λειτουργία όλων των εσωτερικών μονάδων στον ίδιο τρόπο λειτουργίας εκτός από την κατεύθυνση ροής αέρα. ● Χρήση του αισθητήρα θερμοκρασίας της εσωτερικής μονάδας.

Τηλεχειριστήριο Γραμμή σήματος

08_F569003_GR.fm Page 107 Thursday, February 14, 2013 9:17 AM

ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ Η λειτουργία διαφέρει ανάλογα με την εσωτερική μονάδα που χρησιμοποιείται. Δεν μπορείτε να ρυθμίσετε την κατεύθυνση της ροής αέρα με χρήση του τηλεχειριστηρίου για κάποια μονάδα που δεν παρατίθεται παρακάτω. Τύπος Y2, τύπος K2: •

Μη μετακινείτε με το χέρι το πτερύγιο (πτερύγιο κάθετης ροής αέρα) που ελέγχεται με το τηλεχειριστήριο. Όταν είναι απενεργοποιημένο το κλιματιστικό, το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται αυτόματα στην κάτω θέση. Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται στην άνω θέση όταν εκτελείται η λειτουργία αναμονής για τη θέρμανση. Γίνεται μετάβαση στη λειτουργία σάρωσης μετά την ακύρωση της λειτουργίας αναμονής για τη θέρμανση, όμως η σάρωση υποδεικνύεται στο τηλεχειριστήριο ακόμη και κατά τη διάρκεια της λειτουργίας αναμονής για θέρμανση.

Ρύθμιση της κατεύθυνσης της ροής αέρα

Η κατεύθυνση της ροής αέρα αλλάζει κάθε φορά που πιέζετε το κουμπί πτερυγίου κατά τη λειτουργία.

Για να ενεργοποιήσετε τη λειτουργία σάρωσης

Πιέστε το κουμπί πτερυγίου για να ρυθμίσετε το πτερύγιο (πτερύγιο κάθετης ροής αέρα) στην κάτω θέση και κατόπιν πιέστε ξανά το κουμπί πτερυγίου. Έτσι θα εμφανιστεί η ένδειξη , και η ροή αέρα αυτόματα αιωρείται πάνω και κάτω.

Λειτουργία ανεμιστήρα

Ρυθμίστε το πτερύγιο (πτερύγιο κάθετης ροής αέρα) στην κάτω θέση. Αν το πτερύγιο είναι ρυθμισμένο στην άνω θέση, μπορεί να μη φτάσει στο δάπεδο θερμός αέρας.

Το πτερύγιο (πτερύγιο κάθετης ροής αέρα) μπορεί να ρυθμιστεί σε μία από τις τρεις θέσεις.

Αρχική ρύθμιση Αρχική ρύθμιση

Για να σταματήσετε τη λειτουργία σάρωσης

Συνεχόμενη λειτουργία

Πιέστε ξανά το κουμπί πτερυγίου κατά τη λειτουργία σάρωσης πτερυγίου για να σταματήσετε το πτερύγιο στην επιθυμητή θέση. Τότε, μπορεί να ρυθμιστεί η ροή αέρα από την άνω θέση πιέζοντας ξανά το κουμπί πτερυγίου. Ένδειξη όταν είναι σταματημένη η λειτουργία σάρωσης Ανεμιστήρας και θέρμανση

Κατά τη λειτουργία ψύξης και αφύγρανσης, το πτερύγιο δεν θα σταματήσει στην κάτω θέση. Ακόμη κι αν το πτερύγιο έχει σταματήσει στην κάτω θέση κατά τη διάρκεια της λειτουργίας σάρωσης, δεν θα σταματήσει έως ότου μετακινηθεί στην τρίτη θέση από πάνω.

08_F569003_GR.fm Page 108 Thursday, February 14, 2013 9:17 AM

ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ (ΣΥΝΕΧΕΙΑ) „ Κασέτας 4-δρομο (Y2) Το κλιματιστικό τύπου Y2 είναι εξοπλισμένο με αυτόματα πτερύγια. Με το τηλεχειριστήριο, μπορείτε να ρυθμίσετε την κατεύθυνση της ροής αέρα σε μια συγκεκριμένη γωνία ή να χρησιμοποιήσετε τη θέση σάρωσης. Μη μετακινείτε το πτερύγιο με τα χέρια σας.

„ Επιτοίχιος τύπος (K2)

Κάθετες κατευθύνσεις (αυτόματο) Βεβαιωθείτε ότι η μονάδα τηλεχειριστηρίου είναι αναμμένη. Πιέστε το κουμπί πτερυγίου για να ξεκινήσετε τη μετακίνηση του πτερυγίου προς τα πάνω και κάτω. Αν θέλετε να σταματήσετε την κίνηση του πτερυγίου και να κατευθύνετε τον αέρα σε μια επιθυμητή κατεύθυνση, πιέστε ξανά το κουμπί πτερυγίου. Στη θέση ψύξης, μην κατευθύνετε το πτερύγιο προς τα κάτω και βγείτε από τη ζώνη ψύξης «Α». Διαφορετικά, τα συμπυκνώματα μπορεί να στάξουν στο δάπεδο. Η ζώνη «Α» είναι η συνιστώμενη θέση του πτερυγίου για ψύξη. Όταν χρησιμοποιείται συνεχόμενα σε σταθερή κατεύθυνση ροής αέρα για περίπου μία ώρα, η κατεύθυνση ροής αέρα ελέγχεται αυτόματα και αλλάζει η θέση του πτερυγίου. Η κατεύθυνση ροής αέρα μπορεί να διαφέρει από την ένδειξη στο τηλεχειριστήριο. Μη μετακινείτε το πτερύγιο με τα χέρια σας.

Ζώνη «Β» για θέρμανση

Οριζόντιες κατευθύνσεις (χειροκίνητο) Η κατεύθυνση της οριζόντιας ροής αέρα μπορεί να ρυθμιστεί χειροκίνητα με μετακίνηση των κατακόρυφων πτερυγίων προς τα αριστερά ή δεξιά.

08_F569003_GR.fm Page 109 Thursday, February 14, 2013 9:17 AM

ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΤΗΣ ΡΟΗΣ ΑΕΡΑ ΓΙΑ ΠΟΛΛΕΣ ΕΣΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ ΜΕ ΧΡΗΣΗ ΕΝΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (ΕΝΣΥΡΜΑΤΟ) Κουμπί αυτόματου πτερυγίου ( )

• Αν είναι συνδεδεμένες πολλές εσωτερικές μονάδες σε ένα τηλεχειριστήριο, μπορεί να ρυθμιστεί η κατεύθυνση της ροής αέρα για κάθε εσωτερική μονάδα με επιλογή των εσωτερικών μονάδων (βλ. παρακάτω λειτουργία). • Για να ρυθμίσετε τη ροή αέρα για ξεχωριστές μονάδες, πιέστε το κουμπί μονάδας (UNIT). Στην ένδειξη εμφανίζεται ο αριθμός της εσωτερικής μονάδας στον ομαδικό έλεγχο. Ρυθμίστε την κατεύθυνση της ροής αέρα για την εσωτερική μονάδα που εμφανίζεται στην ένδειξη. • Κάθε φορά που πιέζετε το κουμπί μονάδας (UNIT), αλλάζει η ένδειξη με τη σειρά που εμφανίζεται παρακάτω. • Όταν δεν υπάρχει ένδειξη, μπορείτε να κάνετε τις ρυθμίσεις για όλες τις εσωτερικές μονάδες με μία λειτουργία. • Ο αριθμός της μονάδας εμφανίζεται ως αριθμός εξωτερικής μονάδας–αριθμός εσωτερικής μονάδας. Μεταβάλλεται ανάλογα με τον αριθμό των μονάδων στον ομαδικό έλεγχο.

Μία εξωτερική μονάδα και οκτώ εσωτερικές μονάδες Καμία ένδειξη

Δύο εξωτερικές μονάδες και τέσσερις εσωτερικές μονάδες Καμία ένδειξη

08_F569003_GR.fm Page 110 Thursday, February 14, 2013 9:17 AM EΙΔΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ Λειτουργία αφύγρανσης Πώς λειτουργεί το σύστημα

Όταν η θερμοκρασία δωματίου φθάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η συσκευή επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης. Προκειμένου να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο, απενεργοποιείται επίσης και ο εσωτερικός ανεμιστήρας όταν διακόπτεται η λειτουργία της μονάδας. Η ταχύτητα του ανεμιστήρα έχει ρυθμιστεί στη χαμηλή θέση και δεν μπορείτε να την αλλάξετε. Η λειτουργία αφύγρανσης δεν είναι δυνατή αν η εξωτερική θερμοκρασία είναι 15 °C ή χαμηλότερη.

Λειτουργία θέρμανσης Απόδοση θέρμανσης

Επειδή αυτή η συσκευή θερμαίνει το δωμάτιο με χρήση της θερμότητας του εξωτερικού αέρα (σύστημα αντλίας θέρμανσης), η αποδοτικότητα της θέρμανσης μειώνεται όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή. Αν δεν παράγεται αρκετή θέρμανση με αυτήν την αντλία θέρμανσης, χρησιμοποιήστε μαζί με αυτό και άλλη συσκευή θέρμανσης.

Όταν η εξωτερική θερμοκρασία είναι χαμηλή, μπορεί να σχηματιστεί πάγος επάνω στο πηνίο του εναλλάκτη θερμότητας και να μειωθεί η απόδοση της θέρμανσης. Όταν συμβεί αυτό, τίθεται σε λειτουργία ένα σύστημα απόψυξης που ελέγχεται με μικροεπεξεργαστή. Ταυτόχρονα, διακόπτεται η λειτουργία του ανεμιστήρα της εσωτερικής μονάδας (ή, σε μερικές περιπτώσεις, γίνεται με πολύ χαμηλή ταχύτητα) και εμφανίζεται η ένδειξη αναμονής μέχρι να ολοκληρωθεί η απόψυξη. Η λειτουργία θέρμανσης κατόπιν ξεκινά μετά από αρκετά λεπτά. (Αυτό το χρονικό διάστημα διαφέρει ελαφρώς ανάλογα με την εξωτερική θερμοκρασία και τον τρόπο που δημιουργείτε ο πάγος).

(Αναμονή) στην οθόνη

Για αρκετά λεπτά μετά την έναρξη της λειτουργίας θέρμανσης, η λειτουργία του εσωτερικού ανεμιστήρα δεν θα ξεκινήσει (ή, σε μερικές περιπτώσεις, γίνεται με πολύ χαμηλή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας. Αυτό γίνεται επειδή λειτουργεί το σύστημα αποφυγής δημιουργίας κρύου αέρα. Κατά την περίοδο αυτή, παραμένει στην οθόνη η ένδειξη « » (Αναμονή). Η ένδειξη « » (Αναμονή) παραμένει στην οθόνη κατά την απόψυξη ή, όταν το σύστημα βρίσκεται στη θέση θέρμανσης, ο θερμοστάτης έχει απενεργοποιήσει το συμπιεστή (ή όταν η συσκευή λειτουργεί με πολύ χαμηλή ταχύτητα). Όταν ολοκληρωθεί η απόψυξη και ενεργοποιηθεί ξανά ο συμπιεστής, η ένδειξη « » (Αναμονή) θα σβήσει αυτόματα καθώς επαναφέρεται η λειτουργία θέρμανσης.

Σε περίπτωση διακοπής ρεύματος ενώ λειτουργεί η μονάδα Αν η ηλεκτρική παροχή της συσκευής διακοπεί προσωρινά, θα επαναφερθεί αυτόματα η λειτουργία της συσκευής (μόλις επανέλθει το ηλεκτρικό ρεύμα) με τις ίδιες ρυθμίσεις που υπήρχαν πριν διακοπεί η ηλεκτρική παροχή.

ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΑ 1. Για λόγους ασφαλείας, πριν από το καθάρισμα, πρέπει να σβήνετε τη συσκευή κλιματισμού και βγάζετε το ηλεκτρικό καλώδιο από την πρίζα. 2. Μη ρίχνετε νερό στην εσωτερική μονάδα για να την καθαρίσετε. Αυτό θα προκαλέσει βλάβη στα εσωτερικά μέρη και κίνδυνο ηλεκτροπληξίας.

1. Ποτέ μη χρησιμοποιείτε διαλύτες ή ισχυρές χημικές ουσίες για τον καθαρισμό της εσωτερικής μονάδας. Μη σκουπίζετε τα πλαστικά μέρη χρησιμοποιώντας πολύ ζεστό νερό. 2. Μερικές άκρες μεταλλικών τμημάτων καθώς και τα πτερύγια είναι πολύ αιχμηρά και μπορεί να προκαλέσουν τραυματισμό αν ο χειρισμός τους δεν είναι σωστός. Να είστε ιδιαίτερα προσεκτικοί όταν καθαρίζετε αυτά τα μέρη. 3. Το εσωτερικό πηνίο και άλλα τµήµατα της εξωτερικής μονάδας πρέπει να καθαρίζονται τακτικά. Συμβουλευθείτε τον προμηθευτή σας ή το κέντρο εξυπηρέτησης. Πλευρά εισόδου και εξόδου αέρα (εσωτερική μονάδα)

Καθαρίστε την πλευρά εισόδου και εξόδου αέρα της εσωτερικής μονάδας με ηλεκτρική σκούπα με βούρτσα ή σκουπίστε τις πλευρές με ένα καθαρό και μαλακό πανί. Αν αυτά τα µέρη είναι βρόµικα, χρησιµοποιήστε ένα καθαρό πανί βρεγµένο µε νερό. Όταν καθαρίζετε την πλευρά εξόδου αέρα, προσέξτε να μη βγάλετε τα πτερύγια από τη θέση τους.

08_F569003_GR.fm Page 111 Thursday, February 14, 2013 9:17 AM

• Σβήστε την παροχή τροφοδοσίας πριν τον καθαρισμό. • Μην αγγίζετε το αλουμινένιο πτερύγιο, το κοφτερό μέρος μπορεί να προκαλέσει τραυματισμούς.

• Μη χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες. • Χρησιμοποιείτε μόνο σαπούνι ( pH7) ή ουδέτερα οικιακά καθαριστικά. • Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40°C.

• Καθαρίστε το φίλτρο τακτικά για καλύτερη απόδοση και μείωση της κατανάλωσης ενέργειας. • Για τον έλεγχο κάθε περιόδου, συμβουλευτείτε τον κοντινότερο αντιπρόσωπό σας.

ΠΤΕΡΥΓΙΟ ΑΛΟΥΜΙΝΙΟΥ ΕΜΠΡΟΣ ΠΙΝΑΚΑΣ

Αφαιρέστε τον εμπρός πίνακα • Σηκώστε και τραβήξτε για να αφαιρέσετε τον εμπρός πίνακα. • Πλύνετε προσεκτικά και στεγνώστε. Κλείστε τον εμπρός πίνακα

ΦΙΛΤΡΟ ΑΕΡΑ • Ο καθαρισμός των φίλτρων αέρα πρέπει να γίνεται κάθε δύο βδομάδες. • Πλύνετε/ξεπλύνετε τα φίλτρα με νερό, προσεκτικά, ώστε να αποφευχθεί η πρόκληση ζημιάς στην επιφάνειά τους. • Αφήστε τα φίλτρα να στεγνώσουν στη σκιά, μακριά από εστίες φωτιάς ή από τις ακτίνες του ήλιου. • Αντικαθιστάτε τα κατεστραμμένα φίλτρα.

Συντήρηση φίλτρου αέρα Συνιστάται ο καθαρισμός του φίλτρου αέρα όταν εμφανιστεί η ένδειξη (Φίλτρο) στην οθόνη. Για βέλτιστη απόδοση, να καθαρίζετε τακτικά το φίλτρο στην περιοχή με σκόνη ή σημάδια λαδιού, ανεξάρτητα από την κατάσταση του φίλτρου.

• Πιέστε και τις δύο άκρες του εμπρός πίνακα για να τον κλείσετε καλά.

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Σκουπίζετε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί.

Μετά τον καθαρισμό 1. Μετά από τον καθαρισμό του φίλτρου, τοποθετήστε το ξανά στην αρχική θέση του. Βεβαιωθείτε να το τοποθετήσετε ξανά ακολουθώντας την αντίστροφη σειρά. 2. Πατήστε το κουμπί επαναφοράς φίλτρου. Η ένδειξη (Φίλτρο) στην οθόνη σβήνει.

Κουμπί επαναφοράς φίλτρου

08_F569003_GR.fm Page 112 Thursday, February 14, 2013 9:17 AM

ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Αν το κλιματιστικό μηχάνημα δεν λειτουργεί σωστά, κάνετε πρώτα έλεγχο στα παρακάτω σημεία πριν ζητήσετε να γίνει συντήρηση. Αν εξακολουθεί να μη λειτουργεί σωστά, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο ή κέντρο εξυπηρέτησης.

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Αιτία

Ήχος που μοιάζει με ροή νερού κατά • τη διάρκεια της λειτουργίας ή μετά από • τη λειτουργία

Ήχος του ψυκτικού υγρού που ρέει στο εσωτερικό της μονάδας Ήχος νερού αποστράγγισης στο σωλήνα αποστράγγισης

Θόρυβος τριξίματος κατά τη διάρκεια της λειτουργίας ή όταν διακοπεί η λειτουργία.

Θόρυβος τριξίματος εξαιτίας αλλαγών στη θερμοκρασία των εξαρτημάτων

Ο αέρας εκροής μυρίζει κατά τη διάρκεια της λειτουργίας.

Οσμές εσωτερικού χώρου, οσμή τσιγάρου και οσμές αποσμητικού χώρου συσσωρεύεται στο κλιματιστικό και εξέρχεται αέρας από αυτό. Η μονάδα στο εσωτερικό έχει σκόνη. Συμβουλευτείτε τον τοπικό σας αντιπρόσωπο.

Δροσοσταλίδα Η δροσοσταλίδα συσσωρεύεται κοντά στην εκροή αέρα κατά τη διάρκεια της λειτουργίας.

Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και συσσωρεύεται από δροσοσταλίδα.

Προκύπτει ομίχλη κατά τη λειτουργία ψύξης. (Σημεία που μπορεί να υπάρχουν μεγάλες ποσότητες αιωρούμενων σωματιδίων ελαίων, όπως εστιατόρια.)

Ο καθαρισμός είναι απαραίτητος επειδή η μονάδα είναι βρόμικη στο εσωτερικό (εναλλάκτης θερμότητας). Συμβουλευτείτε τον τοπικό σας αντιπρόσωπο επειδή απαιτείται τεχνικός. Κατά τη διάρκεια της λειτουργίας απόψυξης.

Ο ανεμιστήρας περιστρέφεται για λίγο παρότι διακόπτεται η λειτουργία.

Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή. Ο ανεμιστήρας μπορεί μερικές φορές να περιστρέφεται εξαιτίας του ξηρού εναλλάκτη θερμότητας λόγω των ρυθμίσεων.

Αλλάζει η κατεύθυνση του αέρα κατά τη λειτουργία. Δεν είναι δυνατό να πραγματοποιηθεί ρύθμιση κατεύθυνσης του αέρα. Η κατεύθυνσης του αέρα δεν μπορεί να αλλαχθεί.

Η θερμοκρασία εκροής αέρα είναι χαμηλή ή κατά τη διάρκεια της λειτουργίας απόψυξης, πραγματοποιείται αυτόματα οριζόντια ροή αέρα. Περιστασιακά η θέση πτερυγίου ρυθμίζεται ξεχωριστά.

Όταν αλλάζει η κατεύθυνση αέρα, το πτερύγιο μετακινείται μερικές φορές και σταματάει στην εκχωρημένη θέση.

Όταν αλλάζει η κατεύθυνση αέρα, το πτερύγιο μετακινείται αφού αναζητήσει τη στάνταρ θέση.

Η συσσώρευση σκόνης μέσα στην εσωτερική μονάδα εκκενώνεται.

Στην αρχική λειτουργία υψηλής ταχύτητας, ο ανεμιστήρας μπορεί, μερικές φορές, να περιστρέφεται γρηγορότερα (για 3 έως 30 λεπτά) από τη ρυθμισμένη ταχύτητα.

Αυτό γίνεται για τον έλεγχο της λειτουργίας προκειμένου να επιβεβαιωθεί ότι η περιστροφή του μοτέρ ανεμιστήρα βρίσκεται εντός εμβέλειας χρήσης.

ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Σύμπτωμα Καμία λειτουργία

Όταν ανοίγετε απευθείας την παροχή ισχύος.

Αιτία Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά επειδή είναι ενεργοποιημένο το κύκλωμα προστασίας συμπιεστή.

Όταν γίνεται διακοπή και αμέσως επαναφορά της λειτουργίας. Θόρυβος

Συχνά προκύπτει θόρυβος σε τρόπο λειτουργίας θέρμανσης.

Συχνά προκύπτει ατμός σε τρόπο λειτουργίας θέρμανσης.

Κατά τη διάρκεια της λειτουργίας απόψυξης

Όταν γίνεται διακοπή με το τηλεχειριστήριο, ο Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή. ανεμιστήρας της εξωτερικής μονάδας μερικές φορές λειτουργεί για λίγο παρότι ο εξωτερικός συμπιεστής έχει σταματήσει.

08_F569003_GR.fm Page 113 Thursday, February 14, 2013 9:17 AM

ΕΛΕΓΧΟΣ ΠΡΙΝ ΖΗΤΗΣΕΤΕ ΝΑ ΓΙΝΕΙ ΣΥΝΤΗΡΗΣΗ Σύμπτωμα

Το κλιματιστικό δεν λειτουργεί καθόλου παρότι η ισχύς είναι ενεργοποιημένη.

Διακοπή ρεύματος ή μετά από διακοπή ρεύματος

Πατήστε ξανά το κουμπί λειτουργίας ON/OFF στο τηλεχειριστήριο.

Το κουμπί λειτουργίας βρίσκεται στην ανενεργή θέση.

Κακή απόδοση ψύξης ή θέρμανσης

Ενεργοποιήστε την ισχύ αν η ασφάλεια είναι κλειστή. Αν έχει ενεργοποιηθεί η ασφάλεια, συμβουλευτείτε τον τοπικό σας αντιπρόσωπο χωρίς να ενεργοποιήσετε τη μονάδα.

Σε περίπτωση καμμένης ασφάλειας, συμβουλευτείτε τον τοπικό σας αντιπρόσωπο.

Η θύρα εισαγωγής αέρα ή εξαγωγής αέρα της εσωτερικής και εξωτερικής μονάδας είναι φραγμένη με σκόνη ή εμπόδια.

Αφαιρέστε τη σκόνη ή το εμπόδιο.

Ο διακόπτης ταχύτητας αέρα είναι ρυθμισμένος στο «Low» (χαμηλό).

Αλλάξτε σε «High» (υψηλό) ή «Strong» (ισχυρό).

Λανθασμένες ρυθμίσεις θερμοκρασίας

Ανατρέξτε την ενότητα «ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ».

Το δωμάτιο είναι εκτεθειμένο σε άμεση ηλιοβολή σε τρόπο λειτουργίας ψύξης. Υπάρχουν ανοιχτές πόρτες ή/και παράθυρα. Το φίλτρο αέρα είναι φραγμένο.

Ανατρέξτε την ενότητα «ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ».

Υπερβολικά πολλές πηγές θερμότητας στο δωμάτιο σε τρόπο λειτουργίας ψύξης.

Χρησιμοποιήστε τις ελάχιστες πηγές θερμότητας και για μικρό διάστημα.

Υπάρχουν πάρα πολλά άτομα στο δωμάτιο σε τρόπο λειτουργίας ψύξης.

Μειώστε τις ρυθμίσεις θερμοκρασίας ή αλλάξτε σε «High» (υψηλό) ή «Strong» (ισχυρό).

Αν το κλιματιστικό μηχάνημα ακόμη δεν λειτουργεί σωστά παρότι έχετε ελέγξει τα σημεία που περιγράφονται παραπάνω, αρχικά σταματήστε τη λειτουργία και σβήστε το διακόπτη ισχύος. Στη συνέχεια, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο και αναφέρετε τον αριθμό και το σύμπτωμα. Ποτέ μην επισκευάζετε μόνοι σας το κλιματιστικό επειδή αυτό είναι πολύ επικίνδυνο για εσάς. Επίσης πρέπει να αναφέρετε αν το σύμβολο επιθεώρησης και τα γράμματα E, F, H, L, P μαζί με αριθμούς εμφανίζονται στην οθόνη LCD του τηλεχειριστηρίου.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Τι να αποφύγετε • Μη φράζετε την εισροή και εκροή της μονάδας. Αν οποιαδήποτε από αυτές είναι φραγμένη, η μονάδα δεν θα λειτουργεί καλά και μπορεί να υποστεί βλάβη. • Μην αφήνετε να εισέρχεται άμεσο ηλιακό φως στο δωμάτιο. Χρησιμοποιήστε σκιάδα, περσίδες ή κουρτίνες. Αν οι τοίχοι και η οροφή του δωματίου θερμαίνονται από τον ήλιο, θα χρειαστεί περισσότερο χρόνο να ψυχθεί το δωμάτιο. Τι να κάνετε • Να προσπαθείτε πάντα να διατηρείτε το φίλτρο αέρα καθαρό. (Ανατρέξτε στην παράγραφο «ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ»). Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση της μονάδας. • Για να μην διαφεύγει ο κλιματισμένος αέρας, να έχετε τα παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα κλειστά. ΠΑΡΑΤΗΡΗΣΗ Σε περίπτωση διακοπής ρεύματος ενώ λειτουργεί η μονάδα Αν η παροχή ισχύος αυτής της μονάδας διακοπεί προσωρινά, η μονάδα θα ξεκινήσει ξανά αυτόματα μόλις αποκατασταθεί το ηλεκτρικό ρεύμα με τις ίδιες ρυθμίσεις που είχε πριν από τη διακοπή ρεύματος.

Κασέτας 4-δρομο 60x60 (Τύπος Y2)

4-пътен касетен 60х60 (тип Y2)

Wall Mounted (K2 type)

Επιτοίχιο (Τύπος K2)

Δυνατότητα θέρμανσης

Sound Pressure Level (High/ Medium/Low)

Επίπεδο πίεσης ήχου (Υψηλό/ Μεσαίο/Χαμηλό)

Ниво на звуково налягане

Sound Power Level (High/ Medium/Low)

Επίπεδο ισχύος ήχου (Υψηλό/ Μεσαίο/Χαμηλό)

(ΥxΠxΒ: διαστάσεις οροφής)
