68 ~ 73 Уважно прочитайте цю інструкцію з експлуатації перед тим, як увімкнути пристрій, та збережіть її на майбутнє.

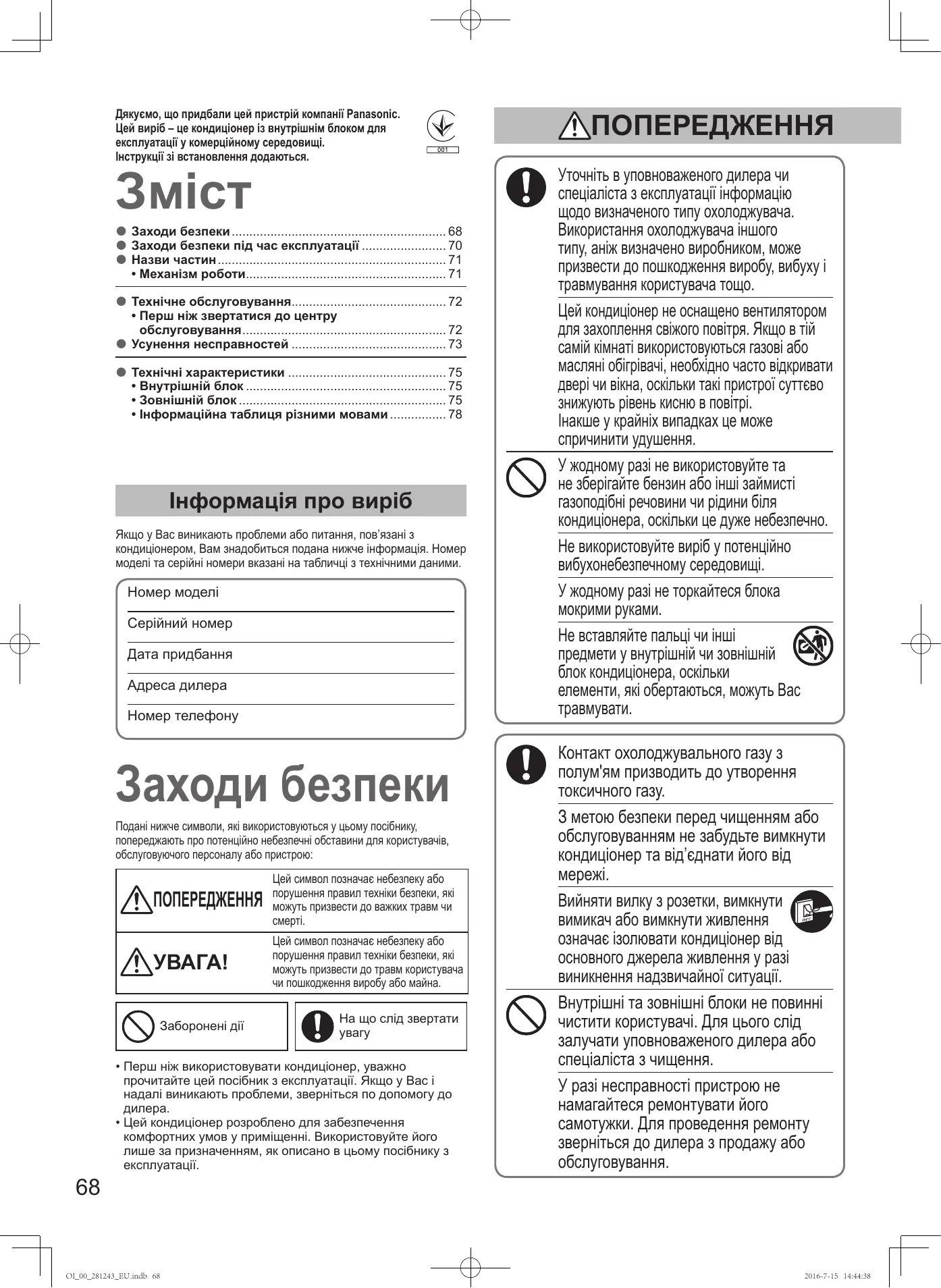

OI_00_281243_EU.indb 67 2016-7-15 14:44:11 Дякуємо, що придбали цей пристрій компанії Panasonic. Цей виріб – це кондиціонер із внутрішнім блоком для експлуатації у комерційному середовищі. Інструкції зі встановлення додаються.

• Механізм роботи.......................................................... 71 Технічне обслуговування............................................. 72

• Перш ніж звертатися до центру обслуговування........................................................... 72 Усунення несправностей............................................. 73 Технічні характеристики.............................................. 75

• Внутрішній блок.......................................................... 75
• Зовнішній блок............................................................ 75
• Інформаційна таблиця різними мовами................. 78 Інформація про виріб Якщо у Вас виникають проблеми або питання, пов’язані з кондиціонером, Вам знадобиться подана нижче інформація. Номер моделі та серійні номери вказані на табличці з технічними даними. Номер моделі Серійний номер Дата придбання Адреса дилера Номер телефону Заходи безпеки Подані нижче символи, які використовуються у цьому посібнику, попереджають про потенційно небезпечні обставини для користувачів, обслуговуючого персоналу або пристрою: ПОПЕРЕДЖЕННЯ Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до важких травм чи

Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до травм користувача чи пошкодження виробу або майна. Заборонені дії

• Перш ніж використовувати кондиціонер, уважно прочитайте цей посібник з експлуатації. Якщо у Вас і надалі виникають проблеми, зверніться по допомогу до

• Цей кондиціонер розроблено для забезпечення комфортних умов у приміщенні. Використовуйте його лише за призначенням, як описано в цьому посібнику з експлуатації. OI_00_281243_EU.indb 68 ПОПЕРЕДЖЕННЯ Уточніть в уповноваженого дилера чи спеціаліста з експлуатації інформацію щодо визначеного типу охолоджувача. Використання охолоджувача іншого типу, аніж визначено виробником, може призвести до пошкодження виробу, вибуху і травмування користувача тощо. Цей кондиціонер не оснащено вентилятором для захоплення свіжого повітря. Якщо в тій самій кімнаті використовуються газові або масляні обігрівачі, необхідно часто відкривати двері чи вікна, оскільки такі пристрої суттєво знижують рівень кисню в повітрі. Інакше у крайніх випадках це може спричинити удушення. У жодному разі не використовуйте та не зберігайте бензин або інші займисті газоподібні речовини чи рідини біля кондиціонера, оскільки це дуже небезпечно. Не використовуйте виріб у потенційно вибухонебезпечному середовищі. У жодному разі не торкайтеся блока мокрими руками. Не вставляйте пальці чи інші предмети у внутрішній чи зовнішній блок кондиціонера, оскільки елементи, які обертаються, можуть Вас травмувати. Контакт охолоджувального газу з полум'ям призводить до утворення токсичного газу. З метою безпеки перед чищенням або обслуговуванням не забудьте вимкнути кондиціонер та від’єднати його від Вийняти вилку з розетки, вимкнути вимикач або вимкнути живлення означає ізолювати кондиціонер від основного джерела живлення у разі виникнення надзвичайної ситуації. Внутрішні та зовнішні блоки не повинні чистити користувачі. Для цього слід залучати уповноваженого дилера або спеціаліста з чищення. У разі несправності пристрою не намагайтеся ремонтувати його самотужки. Для проведення ремонту зверніться до дилера з продажу або обслуговування. 2016-7-15 14:44:38

Забезпечте окрему розетку для кожного блока, а також потрібно встановити вимикач живлення, вимикач із функцією захисту у випадку витоку на землю (ELCB) або пристрій захисного вимкнення для попередження від перевантаження струмом (RCD) на окремій лінії. Для кожного блока потрібно передбачити окрему розетку; повне відключення означає відсутність контакту на всіх полюсах фіксованої проводки згідно з правилами прокладання проводки. Блок потрібно заземлити, щоб попередити можливу небезпеку внаслідок несправності ізоляції. Для уникнення перегрівання шнура і займання не використовуйте змінений шнур живлення, шнур зі з’єднанням, подовжувач або невизначений шнур. У випадку виникнення будь-яких несправностей виробу припиніть його використовувати, вийміть вилку шнура з розетки або вимкніть перемикач живлення і (Небезпека задимлення/займання/ураження електричним струмом) Приклади несправностей:

• Часто вибиває вимикач із функцією захисту у випадку витоку на землю.
• Увімкнений виріб іноді не запускається.
• Якщо порухати шнуром живлення, живлення іноді не подається.
• Під час роботи виробу чути запах горілого чи незвичний шум.
• Деформований чи надмірно гарячий корпус.
• Із внутрішнього блока витікає вода.
• Надміру гарячі шнур живлення чи вилка.
• Неможливо управляти швидкістю вентилятора.
• Виріб припиняє роботу відразу після його увімкнення.
• Вентилятор не зупиняється навіть після зупинення роботи виробу. Негайно зверніться до місцевого дилера для обслуговування/ремонту виробу. Не сідайте і не ставайте на блок. Можна випадково впасти. Цей виріб призначений для використання спеціалістами або кваліфікованими користувачами в магазинах, у легкій промисловості та на фермах, або для промислового використання неспеціалістами. Цей виріб не призначений для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями, а також з недостатнім досвідом або знанням, за винятком випадків, коли вони знаходяться під наглядом або отримують інструкції стосовно використання пристрою від особи, що відповідає за їхню безпеку. Необхідно слідкувати за дітьми, щоб вони не грали з пристроєм. Протипожежна сигналізація та отвір виведення повітря мають знаходитися на відстані не менше, ніж 1,5 м від блока. Не обігрівайте та не охолоджуйте повітря надмірно, якщо в приміщенні присутні діти або неповносправні особи. Не вмикайте і не вимикайте кондиціонер за допомогою перемикача живлення. Використовуйте натомість кнопку увімкнення/ Не встромляйте жодних предметів у отвір виходу повітря зовнішнього блока. Це небезпечно, адже вентилятор обертається з високою швидкістю. Не торкайтеся отвору забору повітря або гострих алюмінієвих пластин зовнішнього блока. Це може призвести до травми. Не вставляйте жодних предметів у КОРПУС ВЕНТИЛЯТОРА. Це може призвести до травми та пошкодження блока.

• Іноді під час грози компресор може зупинятись. Це не є несправністю механізму. Блок відновить роботу автоматично через кілька хвилин.
• Первинні інструкції написано англійською мовою. Тексти іншими мовами – це переклади первинних інструкцій. Важлива інформація щодо охолоджувача У виробі використовуються фторовмісні парникові гази, що підпадають під дію Кіотського протоколу. Не випускайте гази в атмосферу. Тип охолоджувача: R410A Значення GWP(1): 1975 (1) GWP = потенціал глобального потепління Європейське або місцеве законодавство може вимагати періодичних перевірок наявності витоку охолоджувача. Для отримання детальнішої інформації зверніться до місцевого

OI_00_281243_EU.indb 69 2016-7-15 14:44:40 Заходи безпеки під час експлуатації Встановлення Умови роботи Для належного встановлення кондиціонера належним чином залучіть кваліфікованих фахівців зі встановлення відповідно до інструкцій зі встановлення, які додаються до виробу. Перед встановленням виробу перевірте, чи напруга електромережі Вашого будинку чи офісу відповідає напрузі, зазначеній на табличці з технічними даними. ПОПЕРЕДЖЕННЯ Не встановлюйте виріб в описаних нижче місцях. У задимлених місцях чи місцях із горючим газом. Також у місцях із високою температурою повітря, наприклад у у місцях розміщення об’єктів, які генерують надмірно високу температуру. Використовуйте цей кондиціонер в межах описаного нижче діапазону температур. „„Діапазон температур у приміщенні: Режим охолодження 14°C ~ 25°C (*ТВТ) / 18°C ~ 32°C (*ТСТ) Pежим нагрівання 16°C ~ 30°C (*ТСТ) „„Діапазон температур надворі: Режим охолодження Pежим нагрівання

*ТСТ: температура сухого термометра *ТВТ: температура вологого термометра *1 При з'єднанні U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8

Не встановлюйте зовнішній блок у місцях, де на нього може потрапити солона морська вода або поблизу спа-центрів, де в повітрі міститься сірка. (для захисту кондиціонера від сильної корозії) Інформація для користувачів щодо збору та утилізації старого обладнання та використаних батарей Ці символи на виробі, упакуванні та/або супровідних документах означають, що використані електричні та електронні вироби й батареї не слід утилізувати разом зі звичайними побутовими відходами. Для належної обробки, утилізації і переробки старого обладнання та батарей здавайте їх у спеціальні пункти збору відповідно до національного законодавства і Директив 2002/96/EC і 2006/66/EC. Правильною утилізацією такого обладнання і батарей Ви допоможете зберегти цінні ресурси і запобігти можливим негативним наслідкам для здоров’я людей та довкілля, які можуть виникнути через неправильне поводження з Детальнішу інформацію про збір та переробку старого обладнання та батарей можна отримати в органах місцевої влади, у службі утилізації відходів або в точці продажу, де Ви придбали обладнання. Відповідно до національного законодавства за неправильне поводження з відходами може накладатися штраф.

Підключення усіх електричних дротів має виконуватися згідно з відповідними місцевими правилами та нормами. (Для отримання детальної інформації зверніться до дилера або кваліфікованого електрика.) Кожен блок має бути заземлений за допомогою дроту заземлення або через електропроводку. Електричні дроти повинен підключати кваліфікований електрик. Підготовка до роботи Увімкніть живлення виробу за 5 годин до початку (Для прогрівання) Якщо виріб буде використовуватись безперервно, залиште перемикач живлення в положенні «увімкнено».

Для бізнес-користувачів у Європейському З питань утилізації електричного та електронного обладнання звертайтеся до дилера або постачальника для отримання додаткової інформації. Якщо кондиціонер не використовуватиметься протягом тривалого часу, вийміть вилку з розетки, вимкніть вимикач або вимкніть живлення, щоб ізолювати кондиціонер від основного джерела живлення. Поради щодо заощадження електроенергії [Інформація щодо утилізації в інших країнах за межами Європейського Союзу] Ці символи дійсні лише в країнах Європейського Союзу. Якщо потрібно утилізувати ці предмети, зверніться до органів місцевої влади або дилера, щоб отримати інформацію щодо належного способу утилізації. Уникайте описаного нижче Не заблоковуйте отвори для забору і виведення повітря пристрою. (За наявності будь-яких перешкод пристрій не працюватиме належним чином і може спричинити несправності.) Під час роботи режиму охолодження використовуйте занавіски, жалюзі або штори, щоб прямі сонячні промені не потрапляли в кімнату. Дотримуйтесь таких правил

Завжди підтримуйте повітряний фільтр у чистоті. (Забитий фільтр погіршить роботу пристрою.)

• «Технічне обслуговування» (стор.72) Щоб кондиціоноване повітря не «втікало» через вікна, двері та будь-які інші отвори, закривайте їх. OI_00_281243_EU.indb 70 -15°C ~ 46°C (*ТCТ) -10°C ~ 43°C (*ТСТ)*1 -20°C ~ 18°C (*TBT) / -20°C ~ 24°C (*ТСТ)

-15°C ~ 18°C (*ТВТ) / -15°C ~ 24°C (*ТСТ)*1

Примітка щодо символу батареї (нижче наведено два символи для прикладу) Цей символ може використовуватись у комбінації із символом хімічного елемента. У такому випадку він відповідає вимогам Директиви щодо використовуваних хімічних речовин. 2016-7-15 14:44:40 Назви частин ВНУТРІШНІЙ БЛОК

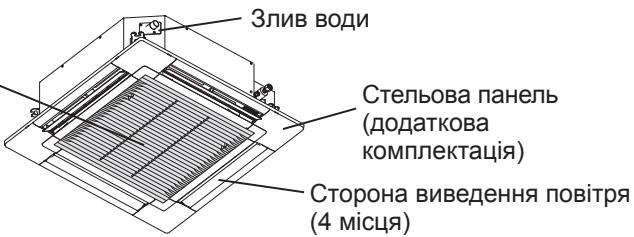

Тип U2 (4-стороння касета)

повітрозабірника (отвір для забору

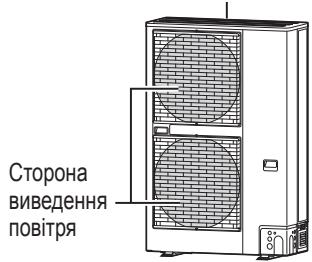

Стельова панель комплектація) Сторона виведення повітря (4 місця) ЗОВНІШНІЙ БЛОК PE2 (Тип 36, 50, 60) PEY2 (Тип 60, 71) Отвір для забору повітря PE1 PE1 (Тип 60, 71) (Тип 100, 125, 140) PEY1 (Тип 140) PEY1 (Тип 100, 125) Отвір для забору повітря (Тип 200, 250) Отвір для забору повітря Отвір для забору повітря

Сторона виведення повітря PE2

Сторона виведення повітря Не обов’язково Бездротовий пульт дистанційного керування Пульт дистанційного керування із таймером Номер моделі CZ-RWSU3 (Тип U2) CZ-RWSC3 (Для усіх внутрішніх

Високотехнологічний дротовий пульт дистанційного керування Номер моделі CZ-RTC4

Прочитайте Посібник з експлуатації, який додається до пульта дистанційного керування. „„Регулювання напрямку потоку повітря Дивіться Посібник з експлуатації, що додається до пульта дистанційного керування. Механізм роботи Ефективність обігріву Оскільки цей кондиціонер використовує для обігріву зовнішнє повітря, ефективність обігріву погіршується у випадку зниження температури повітря на вулиці. (Через систему теплового насоса)

• У такому випадку використовуйте інший пристрій для обігріву. Розмороження Цей пристрій може розпочати процес розмороження, щоб розтопи ти лід на зовнішньому блоці. Режим розмороження запускається: Зупиниться вентилятор внутрішнього блока (або його швидкість суттєво знизиться).
• Відображається індикація « » (ОЧІКУВАННЯ). Режим обігріву відновить роботу за кілька хвилин: Вентилятор внутрішнього блока не працюватиме (або запуститься на дуже низькій швидкості), допоки виток теплообмінника внутрішнього блока достатньо не нагріється.
• Відображається індикація « » (ОЧІКУВАННЯ). OI_00_281243_EU.indb 71 Розмороження завершено: Почне працювати вентилятор внутрішнього блока.
• Індикація « » (ОЧІКУВАННЯ) зникне. „„Режим «ВИСУШУВАННЯ» Коли температура у приміщенні досягне встановленого рівня, зовнішній блок автоматично повторюватиме цикл увімкнення і Коли зовнішній блок вимкнений, вентилятор внутрішнього блока УКРАЇНСЬКА теж зупиниться. (Щоб запобігти повторному зростанню вологості у приміщенні) Коли температура у приміщенні наближається до встановленого рівня, швидкість вентилятора автоматично зміниться на «бриз» (легкий вітерець). „„Якщо під час роботи пристрою стався збій

Коли пристрій автоматично відновлює роботу після збою живлення, він використовую ті ж налаштування, що і до вимкнення живлення.

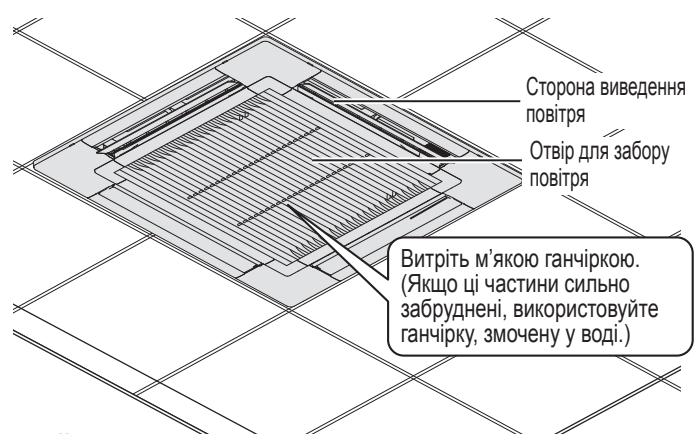

2016-7-15 14:44:44 Технічне обслуговування Внутрішній блок (на прикладі Типу U2) ПОПЕРЕДЖЕННЯ Сторона виведення Отвір для забору

З метою безпеки перед чищенням не забудьте вимкнути кондиціонер та від’єднати його від мережі. (В іншому випадку може статися ураження електричним струмом чи травмування користувача, оскільки вентилятор обертається з великою швидкістю.) Не лийте воду на внутрішній блок. (Це може пошкодити внутрішні елементи і спричинити ураження електричним струмом.) Витріть м’якою ганчіркою. (Якщо ці частини сильно забруднені, використовуйте ганчірку, змочену у воді.)

Ніколи не використовуйте розчинники або агресивні хімічні речовини. Також не протирайте пластмасові деталі дуже гарячою водою. (Це може спричинити їх деформування чи зміну кольору.) Деякі металеві краї і пластини є гострими. Будьте особливо уважними, чистячи такі частини. (Можна травмуватись). Щоб почистити високо встановлений внутрішній блок, скористайтеся міцним стільцем або драбиною. Внутрішню спіраль та інші компоненти зовнішнього блоку потрібно періодично чистити.

• Для отримання детальнішої інформації зверніться до дилера або в центр обслуговування. Перш ніж звертатися до центру обслуговування Несправність Кондиціонер не працює, хоча живлення увімкнено. Слабка ефективність охолодження або

Збій живлення або після збою живлення Натисніть кнопку увімкнення/вимкнення на пульті дистанційного керування. Операційна кнопка (живлення) вимкнена.

• Якщо вимикач вимкнений, увімкніть живлення.
• Якщо спрацював вимикач, не вмикайте його і зверніться до

Перегорів запобіжник. Зверніться до дилера. Отвір для забору чи виведення повітря внутрішнього або зовнішнього блоків засмічені

Усуньте пил. Для швидкості вентилятора вибрано перемикач «Low» (Низький).* Змініть на «Medium» (Середній) або «High» (Високий).* Невідповідні налаштування температури Кімната перебуває під прямим сонячним промінням, коли увімкнено режим охолодження. Дивіться розділ «Поради щодо заощадження електроенергії» (стор. 70). Відкриті двері або вікна. Засмічений повітряний фільтр. Дивіться розділ «Технічне обслуговування» (стор. 72). Занадто багато джерел тепла у приміщенні, коли увімкнено режим охолодження. Використовуйте мінімальну кількість джерел тепла і протягом нетривалого терміну. Занадто багато людей у приміщенні під час роботи режиму охолодження. Зменшіть налаштування температури або встановіть режим «Medium» (Середній) або «High» (Високий).*

• Информацію про дисплей пульту дистанційного керування, див. с. 75. Якщо кондиціонер не працює належним чином навіть після перевірки кожного пункту розділу «Перш ніж звертатися до центру обслуговування» і «Усунення несправностей»

Негайно зупиніть роботу пристрою і вимкніть живлення. Тоді зв’яжіться з дилером і повідомте серійний номер кондиціоzz нера та наявні ознаки. Звернутись до дилера слід також, коли на РК дисплеї пульта дистанційного керування з’явиться контрольна позначка і літери E, F, H, L, P з цифрами. Ніколи не намагайтеся відремонтувати кондиціонер самостійно, оскільки це дуже небезпечно.

OI_00_281243_EU.indb 72 2016-7-15 14:44:45 Усунення несправностей Перш ніж звертатись за консультацією чи обслуговуванням, перевірте таке. Несправність Внутрішній блок

Під час або після роботи кондиціонера чується шум, подібний до потоку води.

• Звук охолоджувача, що тече у блоці.
• Звук відведеної води, що тече по дренажній трубі. Під час роботи або після припинення роботи чується тріскотіння. Такий звук чується в результаті зміни температури деталей. Під час роботи відчувається запах відпрацьованого повітря.

• У кондиціонері накопичилися запахи приміщення, цигарок і косметики, і це повітря виводиться назовні.
• Пристрій забруднений всередині. (Зверніться до Вашого дилера.) У режимі охолодження біля отвору виведення повітря утворюється

• Внутрішня волога охолоджується холодним повітрям і накопичується під виглядом конденсату. Під час роботи в режимі охолодження утворюється туман.

• Якщо кондиціонер встановлений у місці з високою концентрацією парів мастила, наприклад в ресторані, його потрібно почистити, оскільки забруднено внутрішні частини пристрою (теплообмінник). (Зверніться до Вашого дилера.) Під час роботи в режимі обігріву утворюється туман.

• Виконується процес розмороження. Вентилятор продовжує обертатися деякий час навіть після зупинки роботи.

• Вентилятор обертається для налагодження належної роботи пристрою.
• Залежно від налаштувань вентилятор може обертатись, щоб висушити теплообмінник. Під час роботи змінюється напрямок повітряного

Напрямок Налаштувати напрямок повітряного потоку неможливо. повітряного Змінити напрямок повітряного потоку неможливо. Шторка переміститься декілька разів після зміни напрямку. Зовнішній блок Причина / Дії

• Коли температура потоку повітря на виході низька або під час операції обігріву чи розмороження горизонтальний потік повітря утворюється автоматично.
• Положення шторки може бути налаштовано окремо. (Тип U2)
• Шторка спочатку повернеться до стандартного положення, а потім повернеться до встановленого напрямку повітряного потоку. З кондиціонера виходить пил.

• Пил, який накопичується всередині внутрішнього блока, виходить із кондиціонера. На початку роботи на високій швидкості вентилятор інколи обертається швидше налаштованої швидкості. (від 3 до 30 хвилин)

• Таким чином відбувається робоча перевірка, чи швидкість обертання двигуна вентилятора знаходиться в робочому

(Відразу після увімкнення живлення/ Відразу після зупинки і відновлення

• Кондиціонер спрацьовує приблизно через 3 хвилини, оскільки вмикається цикл захисту компресора. Під час роботи в режимі обігріву чується

• Виконується процес розмороження.

У режимі обігріву з кондиціонера іде пара. Вентилятор продовжує обертатись навіть після зупинки роботи кондиціонера за допомогою пульта дистанційного керування.

• Вентилятор обертається для налагодження належної роботи пристрою. Уповноважений Представник: ТОВ "ПАНАСОНІК УКРАЇНА ЛТД" провулок Охтирський, будинок 7, місто Київ, 03022, Україна OI_00_281243_EU.indb 73

Ukrainian Lead (Pb) – not over 0,1wt % or 1000wt ppm; Cadmium (Cd) – not over 0,01wt % or 100wt ppm; Mercury (Hg) – not over 0,1wt % or 1000wt ppm; Hexavalent chromium (Cr6+) – not over 0,1wt % or 1000wt ppm; Polybrominated biphenyls (PBBs) – not over 0,1wt % or 1000wt ppm; Polybrominated diphenyl ethers (PBDEs) – not over 0,1wt % or 1000wt ppm. Декларація про Відповідність Вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні (затвердженого Постановою №1057 Кабінету Міністрів України) Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні (ТР ОВНР). Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР, :

свинець(Pb) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон; кадмій (Cd) – не перевищує 0,01wt % ваги речовини або в концентрації до 100 частин на мільйон; ртуть(Hg) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон; шестивалентний хром (Cr6+ ) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;

5. полібромбіфеноли (PBB) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1wt % ваги речовини або в концентрації до

Model Name Наименование модели Назва моделі Power Source Источник питания Джерело живлення Cooling Capacity Мощность охлаждения Потужність охолодження Heating Capacity Мощность обогрева Потужність обігріву Sound Pressure Level (High/Medium/Low) Уровень звукового давления (Высокий/Средний/Низкий) Рівень звукового тиску (високий/середній/низький) Sound Power Level (High/Medium/Low) Уровень звуковой мощности (Высокий/Средний/Низкий) Рівень звукової потужності (високий/середній/низький) Unit Dimensions (H×W×D; mm) Размеры блока (В×Ш×Г ; мм) Розміри блоку (В×Ш×Г ; мм) (H×W×D: ceiling dimension) (В×Ш×Г: размеры потолка) (В×Ш×Г: розмір стелі) Net Weight (kg) Масса нетто (кг) Маса нетто (кг) (Yüksek/Orta/Düşük) (Yüksek/Orta/Düşük) Net Ağırlık (kg)

Дивіться Посібник з експлуатації, який постачається із зовнішнім блоком.
