KULLANIM KILAVUZU S60PU2E5A PANASONIC

62 ~ 67 Type PE1 Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve gelecekte başvurmak için saklayın. (Oceania) U-71PE1E8A U-100PE1E8A U-125PE1E8A U-140PE1E8A U-100PE1R8A U-125PE1R8A U-140PE1R8A

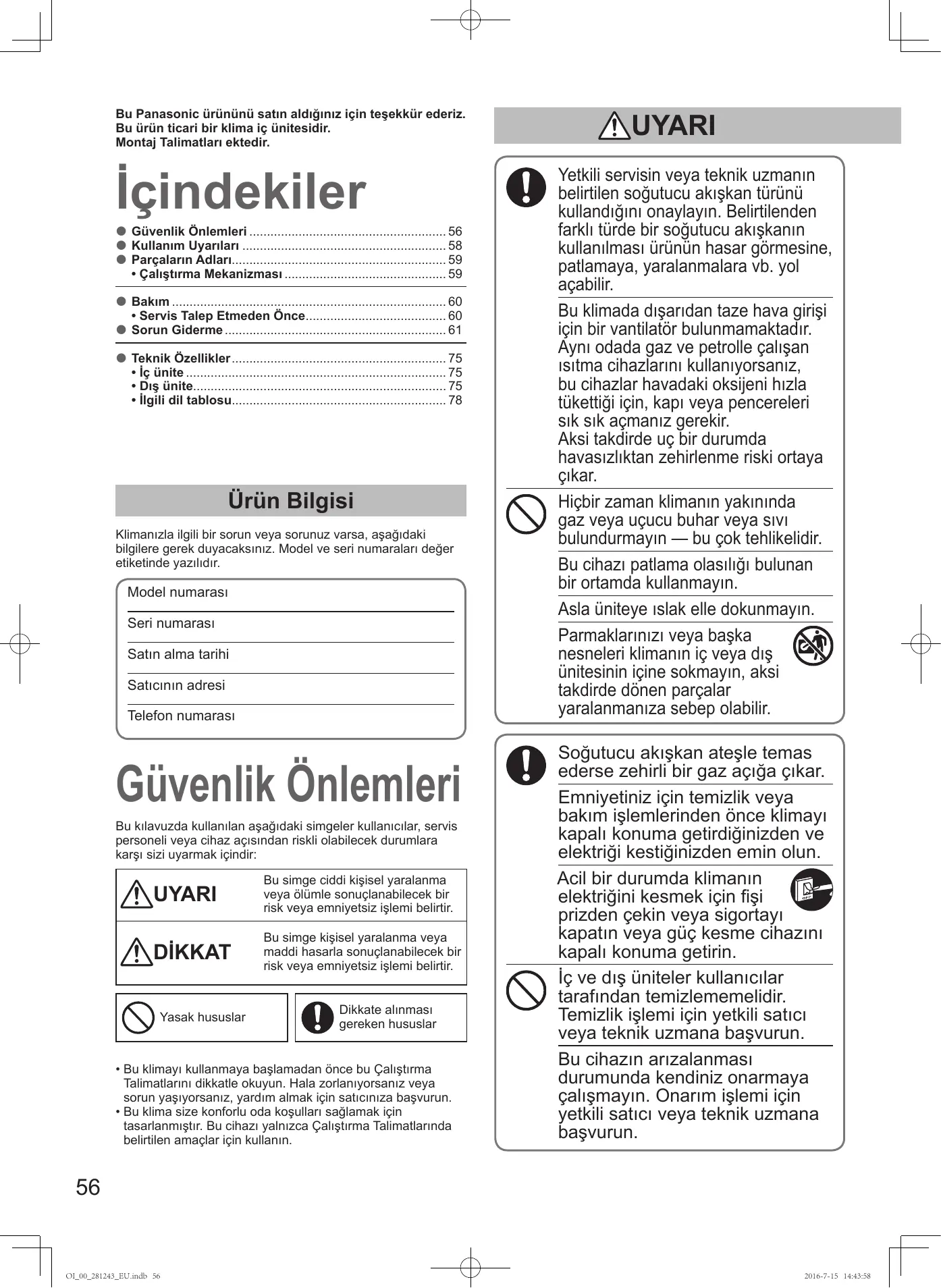

2016-7-15 14:43:57 Bu Panasonic ürününü satın aldığınız için teşekkür ederiz. Bu ürün ticari bir klima iç ünitesidir. Montaj Talimatları ektedir. İçindekiler Güvenlik Önlemleri......................................................... 56 Kullanım Uyarıları........................................................... 58 Parçaların Adları............................................................. 59

• İlgili dil tablosu.............................................................. 78 Ürün Bilgisi Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları değer etiketinde yazılıdır. Model numarası Seri numarası Satın alma tarihi Satıcının adresi Telefon numarası Güvenlik Önlemleri Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir: UYARI Bu simge ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. DİKKAT Bu simge kişisel yaralanma veya maddi hasarla sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. Yasak hususlar Dikkate alınması gereken hususlar

• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala zorlanıyorsanız veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.
• Bu klima size konforlu oda koşulları sağlamak için tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar için kullanın. UYARI Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan türünü kullandığını onaylayın. Belirtilenden farklı türde bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir. Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar. Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir. Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın. Asla üniteye ıslak elle dokunmayın. Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, aksi takdirde dönen parçalar yaralanmanıza sebep olabilir. Soğutucu akışkan ateşle temas ederse zehirli bir gaz açığa çıkar. Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiğinizden emin olun. Acil bir durumda klimanın elektriğini kesmek için fişi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım işlemi için yetkili satıcı veya teknik uzmana başvurun.

OI_00_281243_EU.indb 56 2016-7-15 14:43:58 DİKKAT Her ünite için yalnızca o üniteyi besleyen bir priz kullanılmalı ve aşırı akım koruması için özel bir hatta güç besleme kesici, Toprak Kaçağı Devre Kesicisi (ELCB) veya Artık Akım Cihazı (RCD) sağlanmalıdır. Her üniteyle yalnızca o üniteyi besleyen bir priz kullanın. Sabitlenen kablolarda mutlaka ilgili kablolama kurallarına uygun olarak, tüm kutuplarda kontak ayırma özelliğine sahip bağlantı kesme araçları kullanılmalıdır. Yalıtım kaçaklarından kaynaklanabilecek tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır. Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın. Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri:

• ELCB sık sık devreye giriyor.
• Ürün açık konuma getirildiğinde bazen çalışmaya başlamıyor.
• Kablo hareket edince bazen elektrik kesiliyor.
• Çalışma esnasında yanık konusu veya anormal ses duyuluyor.
• Gövde deforme olmuş veya anormal derecede sıcak.
• İç üniteden su damlıyor.
• Elektrik kablosu veya fişi anormal derecede ısınıyor.
• Fan devri kontrol edilemiyor.
• Ünite çalıştırmak üzere açılsa bile hemen kapanıyor.
• Çalışma durduğu halde fan durmuyor. Bakım/onarım için satıcınıza başvurun. Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz. Bu cihaz mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya başka ticari kullanım alanlarında uzman veya eğitimli kişiler tarafından kullanım için tasarlanmıştır. Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir. Yangın alarmı ve hava çıkışını ünitenin en az 1,5 m uzağında olmalıdır. Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın. Klimayı güç düğmesinden kapatıp açmayın. AÇMA/KAPAMA düğmesini kullanın. Dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın. İçindeki fan yüksek hızda döndüğünden tehlikeli sonuçlar doğurabilir. Dış ünitenin hava girişine ve keskin alüminyum kanatlarına dokunmayın. Yaralanabilirsiniz. FAN GÖVDESİNE kesinlikle hiçbir şey yapıştırmayın. Yaralanabilirsiniz ve ünite hasar görebilir.
• Kompresör şimşek çakarken bazen durabilir. Bu mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.
• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.

Kullanılan Soğutucu Akışkanla İlgili Önemli Bilgiler Bu ürün Kyoto Protokolü kapsamındaki florlu sera gazlarını içerir. Gazların atmosfere salınmasına izin vermeyin. Soğutucu akışkan türü: R410A GWP(1) değeri: 1975 (1) GWP = küresel ısınma potansiyeli Avrupa veya ulusal yasalara göre soğutucu akışkan sızıntıları için düzenli incelemeler yapılması gerekebilir. Daha fazla bilgi için lütfen satıcınıza başvurun.

OI_00_281243_EU.indb 57 2016-7-15 14:43:59 Kullanım Uyarıları Montaj Kullanım Şartı Bu klima yetkili montaj teknisyenleri tarafından üniteyle beraber verilen Montaj Talimatlarına uygun bir biçimde düzgün olarak monte edilmelidir. Montajdan önce, evinizdeki ya da iş yerinizdeki elektrik beslemesinin geriliminin değer etiketinde belirtilen değerle aynı olduğunu kontrol edin. UYARI Montaj için aşağıdaki yerlerden kaçının. Duman veya tutuşabilir gazların bulunduğu ortamlar. Ayrıca, seralar vb. gibi aşırı yüksek sıcaklıkların oluştuğu yerler. Çok yüksek sıcaklıklar üreten nesnelerin bulunduğu yerler. Dikkat: Dış üniteyi için tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi sülfürlü havanın bulunduğu yerlere monte etmeyin. (Klimayı ağır korozyona karşı korumak için) Bu klimayı aşağıdaki sıcaklıklar arasında kullanın. „„İç ortam sıcaklığı aralığı: Soğutma modu 14°C ~ 25°C (*YTS) / 18°C ~ 32°C (*KTS) Isıtma modu 16°C ~ 30°C (*KTS) „„Dış ortam sıcaklığı aralığı: Soğutma modu Isıtma modu

*KTS: Kuru termometre sıcaklığı *YTS: Yaş termometre sıcaklığı *1 U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8 bağlanıyorsa Kullanıcıların Eski Cihazları ve Kullanılmış Pilleri Toplaması ve Bertaraf Etmesiyle İlgili Bilgiler Ürün, ambalaj ve/veya ürünle verilen belgeler üzerindeki bu simgeler, kullanılan elektrikli ve elektronik ürünlerin ve pillerinin ve akülerinin genel evsel atıklarla karıştırılmaması gerektiğini gösterir. Eskimiş ürünlerin ve bitmiş pillerin düzgün bir biçimde işlenmesi, kurtarılması ve geri dönüşümü için bunları lütfen ilgili kanunlar ve 2002/96/EC ve 2006/66/EC sayılı Direktifler uyarınca uygun toplama merkezlerine götürün. Bu ürünleri ve pilleri doğru biçimde bertaraf ederek, değerli kaynakları korumaya yardımcı olursunuz ve uygunsuz şekilde bertaraf edilmesi durumunda insan sağlığı ve çevre üzerinde ortaya çıkabilecek potansiyel olumsuz etkileri önlersiniz. Eski ürün ve pillerin toplanması ve geri dönüşümü hakkında daha fazla bilgi için lütfen yerel belediyenizle, çöp toplama hizmetini veren kuruluşla veya ürünleri satın aldığınız mağazayla irtibata geçin. Bu çöplerin yanlış bertaraf edilmesi durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir. Kablolama Tüm kablolar mutlaka ilgili elektrik standartlarına uygun olmalıdır. (Ayrıntılı bilgi için satıcınıza veya yetkili bir elektrik teknisyenine danışın.) Her ünite bir toprak kablosuyla veya besleme kabloları üzerinden topraklanmalıdır. Kablolama yetkili bir elektrik teknisyeni tarafından yapılmalıdır. Çalıştırma Hazırlığı Ana şebekeyi, çalışmayı başlatmadan 5 saat önce açık konuma getirin. (Isınma için) Sürekli kullanım için ana şebekeyi AÇIK konumda bırakın. -15°C ~ 46°C (*KTS)

NOT Klimayı uzun süre kullanmayacağınız zaman elektrik fişini prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. Avrupa Birliği'ndeki ticari kullanıcıları için Elektrikli veya elektronik cihazları çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınıza veya tedarikçinize danışın. Enerji Tasarrufuyla İlgili İpuçları „„Şunlardan kaçının: [Avrupa Birliği dışındaki Ülkelerde Bertarafla İlgili Bilgiler] Bu simgeler yalnızca Avrupa Birliğinde geçerlidir. Bu ürünleri çöpe atmak isterseniz, doğru bertaraf yöntemi için lütfen yetkili kurumlarla irtibat kurun ve doğru yöntemin ne olduğunu öğrenin. „„Şunları yapın: Pil simgesi için not (en alttaki iki simge örneği): Bu simge bir kimyasal madde simgesiyle birlikte kullanılabilir. Bu durumda, ilgili kimyasal maddeler için geçerli Direktifin gereksinimlerine uygundur. Ünitenin hava girişini ve çıkışını engellemeyin. (Bunlardan biri engellenirse ünite doğru şekilde çalışmaz ve arızalara neden olabilir.) Soğutma modu sırasında odaya doğrudan güneş ışığı girmesini engellemek için güneşlik, panjur veya perde kullanın. Hava filtresini daima temiz tutun. (Tıkalı bir hava filtresi, ünitenin performansı olumsuz etkiler.)

• “Bakım” (S.60) Soğutulmuş veya ısıtılmış havanın kaçmasını önlemek için pencereleri, kapıları veya diğer açıklıkları kapalı tutun.

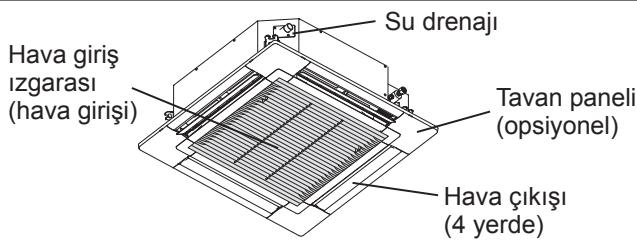

OI_00_281243_EU.indb 58 2016-7-15 14:44:00 Parçaların Adları İÇ ÜNİTE Su drenajı U2 tipi Hava giriş ızgarası (hava girişi) (4 Yöne Üflemeli Kaset) Tavan paneli (opsiyonel) Hava çıkışı (4 yerde)

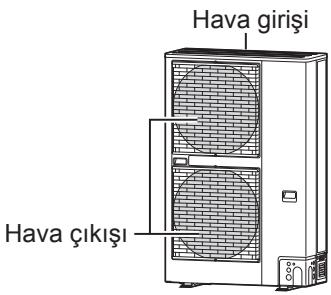

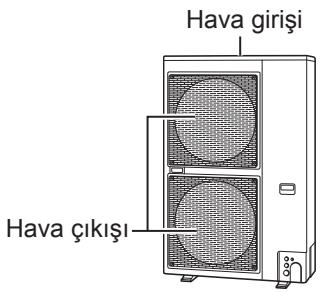

PE2 (36, 50, 60 tipi) PEY2 (60, 71 tipi) PE1 PE1 (60, 71 tipi) PEY1 (100, 125 tipi) Hava çıkışı Hava çıkışı (200, 250 tipi) Hava girişi Hava girişi Hava girişi Hava girişi PE2 (100, 125, 140 tipi) PEY1 (140 tipi) Hava çıkışı Hava çıkışı Opsiyonel Uzaktan Kumanda Zamanlayıcılı Uzaktan Kumanda Model numarası CZ-RWSU3 (U2 tipi) CZ-RWSC3 (Tüm iç üniteler için)

Yüksek Özellikli Kablolu Kumanda Model numarası CZ-RTC4 Model numarası CZ-RTC5A Tüm iç üniteler için Tüm iç üniteler için Uzaktan Kumandayla birlikte verilen Çalıştırma Talimatlarını okuyun. „„Hava Üfleme Yönünün Ayarlanması Uzaktan Kumandaya birlikte verilen Çalıştırma Talimatlarına bakın. Çalıştırma Mekanizması „„Isıtma performansı Bu klima, ısıtma için dış ortam havasını kullandığından ısıtma performansı, dış ortam sıcaklığı düştükçe azalır. (Isı pompası sistemi nedeniyle)

• Bu durumda başka bir ısıtma cihazı kullanın. „„Defrost Bu cihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir. Defrost başladığında: İç ünite fanı durur (veya fan devri yavaşlar).
• “ ” (BEKLEME) simgesi görüntülenir. Isıtmaya birkaç dakika sonra kaldığı yerden devam edilir: İç ünite ısı eşanjörü bobini yeterince ısınıncaya kadar iç ünite fanı kapalı konumda kalır (veya çok düşük bir fan devrinde çalışır).
• “ ” (BEKLEME) simgesi görüntülenir. Defrost tamamlandığında: İç ünite fanı çalışmaya

• “ ” (BEKLEME) simgesi kaybolur. „„“NEM ALMA” modu Oda ısısı ayarlanan dereceye geldiğinde, dış ünite otozz matik olarak açılıp kapanma döngüsüne başlar. Dış ünite kapalı konuma geldiğinde iç ünite fanı da durur. (Odadaki nemin tekrar yükselmesini önlemek için) Oda sıcaklığı ayarlanan dereceye gelmek üzereyken, fan devri otomatik olarak “idame” (hafif rüzgar) ayarına gelir. „„Ünite çalışırken elektrik kesilirse Geçici bir elektrik kesintisinin ardından ünite otomatik olarak çalışmaya devam ederse, elektrik kesintisinden önceki ayarları kullanır.

OI_00_281243_EU.indb 59 2016-7-15 14:44:04 Bakım İç ünite (ör. U2 tipi) UYARI Hava çıkışı Güvenliğiniz için, temizlik gerçekleştirmeden önce klimayı kapalı konuma getirdiğinizden ve gücü kestiğinizden emin olun. (Aks takdirde, fanın yüksek devirde dönmesi nedeniyle elektrik çarpması veya yaralanmalar meydana gelebilir.) İç ünitenin üzerine su dökmeyin. (Aksi takdirde, dahili bileşenler hasar görebilir veya elektrik çarpabilir.) Hava girişi Yumuşak bir bez parçasıyla silin. (Çok kirliyse suyla nemlendirilmiş bir bez parçası kullanın.) DİKATT Keskin kimyasallar gibi çözücüleri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak silmeyin. (Aksi takdirde, deformasyon veya renk değişikliği meydana gelebilir.) Bazı kenarlar ve pervaneler keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar meydana gelebilir.) Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın. Dış ünitenin iç bobini veya diğer bileşenleri düzenli olarak temizlenmelidir.

• Satıcınıza veya servis merkezinize danışın. Servis Talep Etmeden Önce Semptom Güç açık konumda olduğu halde klima çalışmıyor. Soğutma veya ısıtma performansı düşük Nedeni İşlem Elektrik kesintisi veya elektrik kesintisi sonrası Uzaktan kumanda üzerindeki AÇMA/KAPAMA düğmesine basın. Çalıştırma (güç) düğmesi kapalıdır.

• Kesici kapalı konumdaysa, gücü açık konuma getirin.
• Güç kesici devreye girmişse, açık konuma getirmeden önce satıcıya danışın. Sigorta patlamıştır. Satıcınızla irtibat kurun. İç ve dış ünitelerin hava girişi veya hava çıkışı tozla tıkanmıştır. Tozu temizleyin. Fan devri düğmesi “Low” (Düşük) konumuna ayarlıdır.* “Medium” (Orta) veya “High” (Yüksek) konumuna getirin.* Uygun olmayan sıcaklık ayarları Soğutma modunda oda doğrudan güneş ışığına maruz kalıyordur. Bkz. “Enerji Tasarrufuyla İlgili İpuçları”. (S.58) Kapılar veya pencereler açıktır. Hava filtresi tıkalıdır. Bkz. “Bakım”. (S.60) Soğutma modunda odada çok fazla ısı kaynağı kullanılıyordur. Mümkün olduğunca az sayıda ısı kaynağı bulundurun ve bunların çalışma süresini sınırlandırın. Soğutma modunda odada çok fazla sayıda insan vardır. Sıcaklık ayarını düşürün veya “Medium” (Orta) veya “High” (Yüksek) konumuna getirin.*

• Uzaktan kumanda ekranıyla ilgili olarak 75. sayfaya bakın. “Servis Talep Etmeden Önce” ve “Sorun Giderme” bölümlerinde açıklanan her bir maddeyi kontrol etmenize rağmen klimanız hala düzgün çalışmıyorsa Çalışmayı derhal durdurun ve gücü kapalı konuma getirin. Daha sonra satıcınızla irtibat kurarak seri numaranızı ve yaşadığınız sorunu bildirin. Ayrıca, uzaktan kumandanın LCD ekranında kontrol işareti ve rakamlarla birlikte E, F, H, L ve P harfleri görüntülenip görüntülenmediğini de bildirin. Klimayı asla kendiniz onarmaya çalışmayın, bu tehlikelidir.

OI_00_281243_EU.indb 60 2016-7-15 14:44:04 Sorun Giderme Danışmanlık veya servis talep etmeden önce belirtilen hususları kontrol edin. Semptom İç ünite Gürültü Çalışma esnasında veya çalışma sonrasında su akıntısı sesine benzer bir ses duyuluyor.

• Ünitenin içindeki soğutucu sıvı akıyordur
• Drenaj borusundan boşalan suyun sesi geliyordur Çalışma esnasında veya çalışma sonrasında çatlama sesi duyuluyor. Parçaların sıcaklıklarındaki değişim nedeniyle ortaya çıkıyordur. Çalışma esnasında üflenen hava kokuyor.

• İç ortamdaki kokular, sigara kokusu ve kozmetik kokusu klimada toplanmıştır ve havayla birlikte deşarj ediliyordur.
• Ünitenin içi kirlidir. (Satıcınıza danışın.) Soğutma modunda hava çıkışının yanında çiğ damlaları birikiyor.

• İç ortam nemi, soğuk hava akımıyla soğuyor ve çiğ damlacıklarına neden oluyordur. Soğutma esnasında buğu oluşuyor.

• Klima yoğun yağ buharının bulunduğu restoran gibi yerlerde kullanılıyorsa, ünitenin içi (ısı eşanjörü) kirleneceğinden temizlenmesi gerekir. (Satıcınıza danışın.) Isıtma esnasında buğu oluşuyor.

• Defrost işlemi yürütülüyordur. Çalışma durduğu halde fan dönüyor.

• Fan dönüşü çalışmayı yumuşatır.
• Ayarlara bağlı olarak ısı eşanjörünün kurutulması için fan dönüyor olabilir. Çalışma esnasında hava üfleme yönü değişiyor. Hava üfleme yönü Hava üfleme yönü ayarlanamıyor. Hava üfleme yönü değiştirilemiyor. Yön değiştirildikten sonra kanatlar bir kaç kez hareket eder. Dış ünite Neden / İşlem

• Isıtma veya defrost esnasında hava çıkış sıcaklığı düşükse otomatik olarak yatay hava üfleme konumuna geçer.
• Kanat konumu bağımsız olarak ayarlanabilir. (U2 tipi)
• Kanatlar daha sonra standart konuma gelir ve ayarlanan hava üfleme yönüne döner. Toz çıkıyor.

• İç ünitenin içinde biriken tozlar boşaltılıyordur. İlk yüksek devirli çalışmada bazı durumlarda fan, ayarlanan devirden daha hızlı döner. (3 ile 30 dakika arası)

• Bu durum, çalışmanın kontrolü ve fan motorunun dönüşünün kullanım aralığında olduğunun denetlenmesi içindir. Çalışmıyor (Güç açık konuma getirildikten hemen sonra / Çalışma durdurulup güç hemen tekrar açık konuma getirildiğinde)

• Kompresör koruma devresi devreye girdiğinden çalışma yaklaşık 3 dakika başlamaz.

Isıtma esnasında gürültü oluşuyor.

• Defrost işlemi yürütülüyordur. Isıtma esnasında buhar çıkıyor. Çalışma uzaktan kumandayla durdurulduğunda dahi, fan dönmeye devam eder. OI_00_281243_EU.indb 61

• Bu, sorunsuz bir çalışma için gereklidir.
