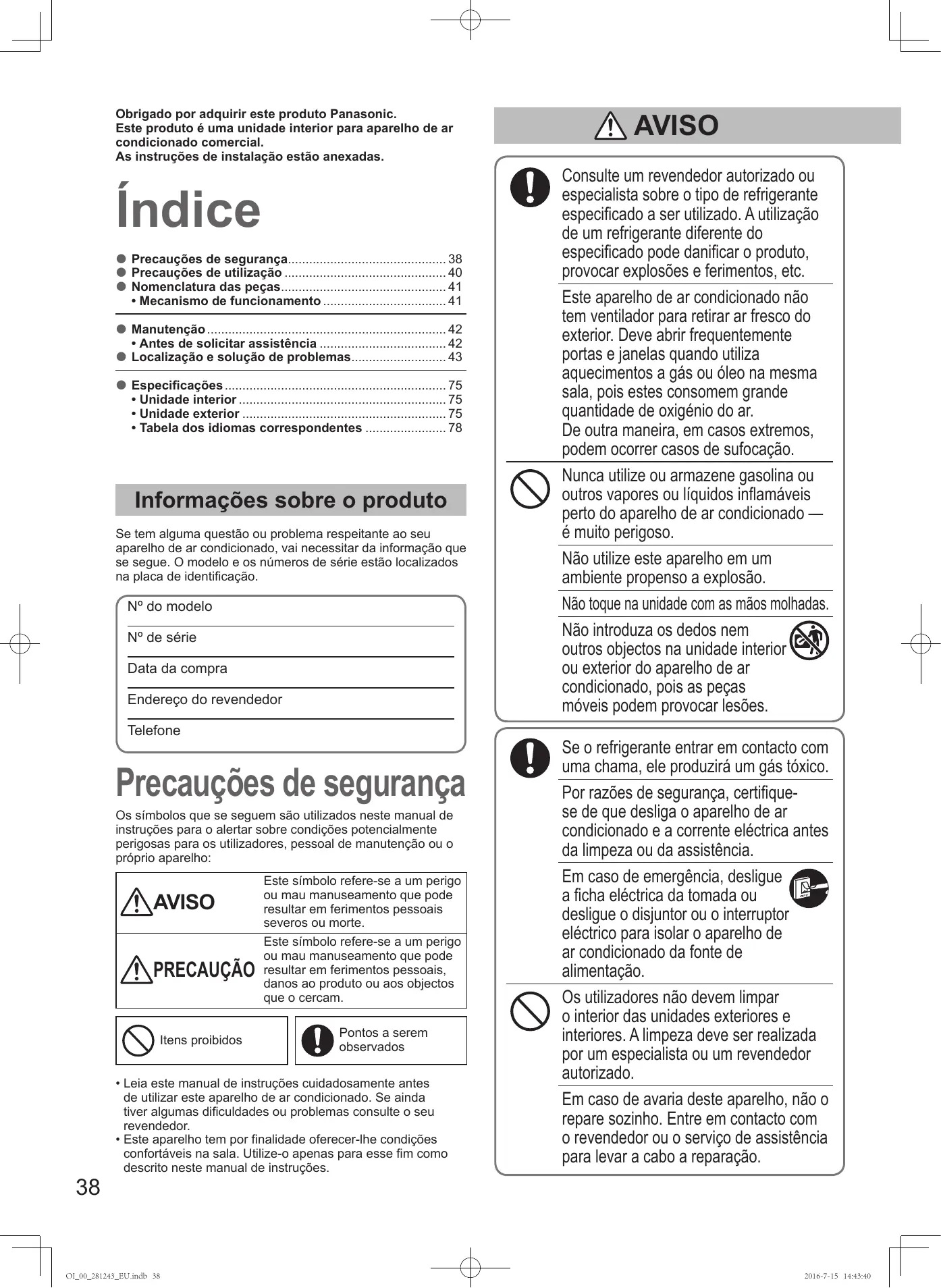

2016-7-15 14:43:39 Obrigado por adquirir este produto Panasonic. Este produto é uma unidade interior para aparelho de ar condicionado comercial. As instruções de instalação estão anexadas. Índice Precauções de segurança.............................................. 38 Precauções de utilização............................................... 40 Nomenclatura das peças................................................ 41

• Mecanismo de funcionamento.................................... 41 Manutenção..................................................................... 42

• Antes de solicitar assistência..................................... 42 Localização e solução de problemas............................ 43 Especificações................................................................ 75

• Unidade interior............................................................ 75
• Tabela dos idiomas correspondentes........................ 78 Informações sobre o produto Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O modelo e os números de série estão localizados na placa de identificação. Nº do modelo Nº de série Data da compra Endereço do revendedor Telefone Precauções de segurança Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho: AVISO PRECAUÇÃO Itens proibidos

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte. Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam. Pontos a serem observados

• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas dificuldades ou problemas consulte o seu revendedor.
• Este aparelho tem por finalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fim como descrito neste manual de instruções. OI_00_281243_EU.indb 38 AVISO Consulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especificado a ser utilizado. A utilização de um refrigerante diferente do especificado pode danificar o produto, provocar explosões e ferimentos, etc. Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação. Nunca utilize ou armazene gasolina ou outros vapores ou líquidos inflamáveis perto do aparelho de ar condicionado — é muito perigoso. Não utilize este aparelho em um ambiente propenso a explosão. Não toque na unidade com as mãos molhadas. Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões. Se o refrigerante entrar em contacto com uma chama, ele produzirá um gás tóxico. Por razões de segurança, certifiquese de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência. Em caso de emergência, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação. Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado. Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o revendedor ou o serviço de assistência para levar a cabo a reparação. 2016-7-15 14:43:40 PRECAUÇÃO Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fixa, conforme as normas de fiação. Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa. De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modificados, cabos partilhados, extensões eléctricas nem cabos não especificados. Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a ficha da tomada ou e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/avaria:
• O ELCB dispara frequentemente.
• O produto não arranca por vezes quando está ligado.
• A corrente desliga-se por vezes quando move o cabo.
• Odor a queimado ou ruído anormal é detectado durante o funcionamento.
• O chassis está deformado ou anormalmente quente.
• Fugas de água da unidade interior.
• Sobreaquecimento do cabo de alimentação ou da ficha.
• Não é possível controlar a velocidade da ventoinha.
• A unidade desliga-se imediatamente após ser activada.
• A ventoinha não pára mesmo após a unidade ser desligada. Contacte imediatamente o revendedor local para manutenção/reparação. Não se sente nem suba para cima da unidade. Pode cair acidentalmente. OI_00_281243_EU.indb 39 Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas. Este aparelho pode ser utilizado por crianças de 8 anos de idade e acima e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimento se os mesmos forem supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e compreendam os perigos envolvidos. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade. Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas. Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/ OFF. Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador. Não toque na entrada de ar ou nas pás de alumínio afiadas da unidade exterior. Pode sofrer ferimentos. PORTUGUÊS Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danificar a unidade. AVISO
• O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.
• As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original. Informações importantes sobre o refrigerante utilizado Este produto contém gases fluorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera. Tipo do refrigerante: R410A Valor GWP (1): 1975 (1) GWP = potencial de aquecimento global Inspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Contacte o seu revendedor local para mais informações.

2016-7-15 14:43:41 Precauções de utilização Instalação Condição de funcionamento Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualificado de acordo com as Instruções de Instalação fornecidas com o aparelho. Antes da instalação deste aparelho de ar condicionado, verifique se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identificadora. Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura. AVISO Evite as seguintes localizações para a instalação. Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa. Localizações em que haja dispositivos que geram calor excessivo. „„Intervalo da temperatura interior: Modo de arrefecimento Modo de aquecimento „„Intervalo da temperatura exterior: Modo de arrefecimento Modo de aquecimento

Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão) Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas Estes símbolos nos produtos, embalagem e/ ou documentos acompanhantes significam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral. Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE. Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado. Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens. Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional. Ligações Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualificado para mais detalhes.) Cada unidade deve ser adequadamente ligada à terra mediante um fio de terra ou as ligações fornecidas. As ligações devem ser feitas por um electricista qualificado.

Preparação para a operação (Para aquecimento) Deixe a corrente eléctrica ligada para utilização contínua.

NOTA Para utilizadores comerciais na União Europeia Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações. Se não for utilizar o aparelho por um longo tempo, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação. Sugestões para economizar energia [Informações sobre a eliminação em outros países fora da União Europeia] Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto. „„Evite Não bloqueie a entrada e saída de ar da unidade. (Uma obstrução provocará o mau funcionamento da unidade.) Durante a operação de arrefecimento, utilize toldos, persianas ou cortinas para prevenir a radiação directa de raios solares na sala. „„Faça

Mantenha o filtro sempre limpo. (Um filtro obstruído prejudicará o desempenho da unidade.)

• “Manutenção” (P.42) Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas. OI_00_281243_EU.indb 40 -15°C ~ 46°C (*DBT)

-10°C ~ 43°C (*DBT)*1

Nota para os símbolos de pilha (dois exemplos inferiores): Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido. 2016-7-15 14:43:41 Nomenclatura das peças UNIDADE INTERIOR Tipo U2 (Cassete de 4 vias) Drenagem de água Grelha de entrada de ar (entrada de ar) Painel do tecto (opcional) Saída de ar (4 localizações) UNIDADE EXTERIOR PE2 (Tipo 36, 50, 60) PEY2 (Tipo 60, 71) Entrada de ar PE1 PE1 (Tipo 60, 71) (Tipo 100, 125, 140) PEY1 (Tipo 140) PEY1 (Tipo 100, 125) PE2 (Tipo 200, 250) Entrada de ar Entrada de ar Entrada de ar Saída de ar Saída de ar Saída de ar Saída de ar Opcional Controlo remoto sem fios Controlo remoto do temporizador Telecomando com fios de alta especificação Nº do modelo CZ-RWSU3 (Tipo U2) Nº do modelo CZ-RTC4 Nº do modelo CZ-RTC5A CZ-RWSC3 (Para todas as unidades interiores) Para todas as unidades interiores Para todas as unidades interiores

PORTUGUÊS Leia as instruções de operação incluídas com o telecomando. „„Ajuste da direcção do fluxo de ar Consulte as instruções de operação que acompanham o telecomando. Mecanismo de funcionamento „„Rendimento do aquecimento Como este aparelho de ar condicionado emprega o ar exterior para aquecimento, o seu rendimento de aquecimento se deteriora com a redução da temperatura externa. (Devido ao sistema da bomba de calor)

• Neste caso, utilize outro aparelho de aquecimento. „„Descongelação Este aparelho pode iniciar a operação de descongelação para derreter a congelação formada na unidade exterior. A descongelação começa: O ventilador da unidade interior pára (ou a velocidade torna-se extremamente baixa).
• “ ” (STANDBY) aparece. A operação de aquecimento recomeça passados alguns minutos: O ventilador da unidade interior permanece parado (ou funcionará a uma velocidade muito baixa) até que a serpentina do permutador de calor da unidade interior se aqueça o suficiente.
• “ ” (STANDBY) aparece. OI_00_281243_EU.indb 41 A descongelação é concluída: O ventilador da unidade interior começa a funcionar.
• “ ” (STANDBY) desaparece. „„Operação ‘‘DRY’’ Quando a temperatura da sala atinge o nível que foi ajustado, a unidade exterior repete o ciclo de ligar e desligar automaticamente. Quando a unidade exterior é desligada, o ventilador da unidade interior também pára. (Para prevenir o aumento de humidade na sala) Quando houver uma grande probabilidade de a temperatura da sala atingir o nível que foi definido, a velocidade do ventilador é definida para “brisa” (vento suave) automaticamente. „„Se a energia falhar enquanto a unidade estiver a funcionar Quando a unidade recomeça automaticamente após uma falha de energia temporária, ela utiliza os mesmos ajustes que estavam em efeito antes do corte de energia.

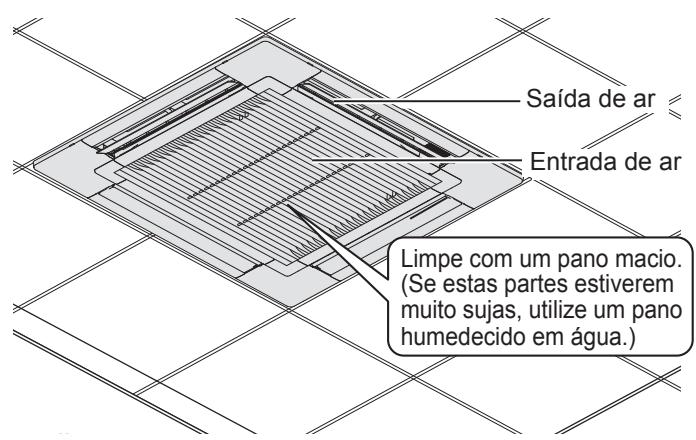

2016-7-15 14:43:44 Manutenção Unidade interior (Tipo U2, por exemplo) AVISO Saída de ar Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o da rede antes de proceder à sua limpeza. (Caso contrário, haverá o risco de choque eléctrico ou de ferimentos devido à alta velocidade de rotação do ventilador.) Não verta água sobre a unidade interior. (Isso pode danificar os componentes internos e causar um choque eléctrico.) Entrada de ar Limpe com um pano macio. (Se estas partes estiverem muito sujas, utilize um pano humedecido em água.) PRECAUÇÃO Nunca utilize solventes ou produtos químicos fortes. Da mesma forma, não limpe as peças plásticas com água muito quente. (Isso pode causar uma deformação ou mudar a cor.) Algumas arestas metálicas e as pás são pontiagudas. Tome cuidado ao limpar tais partes. (Pode ferir-se.) Utilize um banco ou escada firme quando limpar uma unidade interior instalada em lugares altos. A serpentina interna e outros componentes da unidade exterior devem ser limpos regularmente.

• Contacte o seu revendedor ou serviço de assistência. Antes de solicitar assistência Sintoma O aparelho de ar condicionado não funciona após ser ligado. Baixo desempenho de arrefecimento ou aquecimento Causa Acção Falha de energia ou após falha de energia Prima o botão ON/OFF de alimentação no controlo remoto. O botão de operação (alimentação) está desligado.

• Se o disjuntor estiver desligado, ligue a alimentação.
• Se o disjuntor tiver disparado, consulte o seu revendedor sem o ligar. Fusível queimado. Contacte o seu revendedor. A entrada ou saída de ar das unidades interiores e exteriores está obstruída com poeira. Remova a poeira. O interruptor da velocidade do ventilador está definido para “Low” (Baixo).* Mude para “Medium” (Médio) ou “High” (Alto).* Definições inadequadas da temperatura A sala está exposta à luz solar directa no modo de arrefecimento. Consulte “Sugestões para economizar energia”. (P.40) As portas ou janelas estão abertas. O filtro de ar está obstruído. Consulte “Manutenção”. (P.42) Demasiadas fontes de calor na sala no modo de arrefecimento. Utilize um mínimo de fontes de calor e durante um curto espaço de tempo. Demasiadas pessoas na sala no modo de arrefecimento. Diminua a definição de temperatura ou altere para “Medium” (Médio) ou “High” (Alto).*

• Com respeito ao visor do telecomando, consulte a página 75. Se o aparelho de ar condicionado não funcionar correctamente mesmo após a verificação de cada item de “Antes de solicitar assistência” e “Localização e solução de problemas” Pare a operação imediatamente e desligue a alimentação. Em seguida, contacte o seu revendedor e comunique o número de série e o sintoma. Comunique também a marca de inspecção e as letras E, F, H, L, P em conjunto com números que aparecem no visor LCD do controlo remoto. Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo.

OI_00_281243_EU.indb 42 2016-7-15 14:43:44 Localização e solução de problemas Verifique antes de consultar ou solicitar assistência. Sintoma Unidade interior Ruído Som como fluxo de água é ouvido durante ou após o funcionamento.

• Som de líquido refrigerante a fluir no interior da unidade
• Som de água de drenagem através do tubo de drenagem Ruído de rachadura é ouvido durante ou aquando da paragem do funcionamento. Som devido à mudança de temperatura das peças É possível sentir odores do ar descarregado durante o funcionamento.

• Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.
• O interior da unidade está sujo. (Contacte o seu revendedor.) Acumulação de condensação perto da saída de ar durante a operação de arrefecimento.

• A humidade interna arrefece devido ao vento frio e acumula-se como condensação. Forma-se névoa durante a operação de arrefecimento.

• Se o aparelho de ar condicionado tiver sido instalado em lugares onde existam grandes quantidades de neblina de óleo como em restaurantes, a limpeza é necessário, porque o interior da unidade (permutador de calor) está sujo. (Contacte o seu revendedor.) Forma-se névoa durante a operação de aquecimento.

• A operação de descongelação está em andamento. O ventilador roda durante algum tempo apesar do funcionamento parar.

• A rotação do ventilador torna o funcionamento mais suave.
• O ventilador pode rodar para secar o permutador de calor dependendo da definição. A direcção do fluxo de ar muda durante o funcionamento. A direcção do fluxo de ar não pode ser Direcção ajustada. do fluxo A direcção do fluxo de ar não pode ser de ar alterada. O deflector se move várias vezes após a alteração da direcção. Unidade exterior Causa / Acção

• Quando a temperatura de descarga de ar estiver baixa durante a operação de aquecimento, ou durante a operação de descongelação, o fluxo de vento horizontal é efectuado automaticamente.
• A posição do deflector pode ser ajustada individualmente. (Tipo U2) PORTUGUÊS

• O deflector move-se uma vez para a posição normal e, em seguida, move-se para a direcção do fluxo de ar ar ajustada. Poeira é descarregada.

• A poeira acumulada dentro da unidade interior é descarregada. No funcionamento inicial a alta velocidade, algumas vezes o ventilador roda mais rápido do que a velocidade definida. (3 a 30 minutos)

• Isto serve para verificação da operação a fim de confirmar que a rotação do motor do ventilador está dentro da faixa de utilização. Sem funcionamento (Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente)

• O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado. Gera-se ruído durante a operação de aquecimento.
• A operação de descongelação está em andamento. Sai vapor durante a operação de aquecimento. O ventilador continua a rodar mesmo após a paragem da operação com o controlo remoto.

• Isso é para o funcionamento suave.
