Тип продукта	Коммерческий внутренний кондиционер (внутренний блок)
Марка	PANASONIC
Модель	S60PU2E5A
Тип внутреннего блока	Кассетный 4-направленный (тип U2)
Хладагент	R410A
Потенциал глобального потепления (GWP)	1975
Режимы работы	Охлаждение, Обогрев, Осушение (DRY)
Диапазон внутренней температуры (охлаждение)	14 °C ~ 25 °C (TBH) / 18 °C ~ 32 °C (TBS)
Диапазон внутренней температуры (обогрев)	16 °C ~ 30 °C (TBS)
Диапазон наружной температуры (охлаждение)	-15 °C ~ 46 °C (TBS)
Диапазон наружной температуры (обогрев)	-20 °C ~ 18 °C (TBH) / -20 °C ~ 24 °C (TBS)
Воздушный фильтр	Моющийся, рекомендуется регулярная чистка
Обслуживание	Протирать мягкой сухой тканью; не использовать воду, растворители или химические вещества
Безопасность	Отключать перед чисткой; не касаться острых ребер; не ремонтировать самостоятельно
Ремонтопригодность	Обращаться к авторизованному дилеру или в сервисный центр; не ремонтировать самостоятельно
Дополнительные аксессуары	Беспроводной пульт ДУ (CZ-RWSU3/CZ-RWSC3), пульт таймера (CZ-RTC4), проводной пульт ДУ премиум-класса (CZ-RTC5A)

Часто задаваемые вопросы - S60PU2E5A PANASONIC

Какой хладагент используется в этом кондиционере?

В этом кондиционере используется хладагент R410A с потенциалом глобального потепления (GWP) 1975.

Как чистить внутренний блок?

Перед чисткой выключите и отключите прибор. Используйте мягкую сухую ткань. Не лейте воду и не используйте растворители или химические вещества.

Что делать, если кондиционер не работает после отключения электроэнергии?

Нажмите кнопку ON/OFF на пульте ДУ. Прибор автоматически восстанавливает предыдущие настройки после сбоя.

Почему вентилятор внутреннего блока продолжает вращаться после остановки?

Это может быть связано с мягкой работой или сушкой теплообменника. Он автоматически останавливается через несколько минут.

Как сэкономить энергию с помощью этого кондиционера?

Держите фильтры в чистоте, закрывайте окна и двери, используйте шторы для блокировки прямого солнца и не блокируйте входы/выходы воздуха.

Есть ли риск утечки хладагента?

Хладагент R410A является парниковым газом. В зависимости от законодательства могут потребоваться периодические проверки. Обратитесь к авторизованному дилеру.

Могу ли я установить этот кондиционер самостоятельно?

Нет, установка должна выполняться квалифицированным специалистом. Следуйте инструкциям, прилагаемым к прибору.

Что делать, если во время обогрева образуется конденсат?

Это происходит во время автоматического оттаивания. Вентилятор внутреннего блока останавливается или замедляется, и конденсат исчезает через несколько минут.

Как отрегулировать направление воздушного потока?

Используйте пульт ДУ для регулировки жалюзи. Для типа U2 (кассетный 4-направленный) каждое жалюзи можно настроить индивидуально.

Наружный блок издает шум во время обогрева, это нормально?

Да, этот шум нормальный и указывает на то, что идет цикл оттаивания. Блок возобновит нормальную работу через несколько минут.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S60PU2E5A PANASONIC

Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

УКРАЇНСЬКА

68 \~ 73

● Спецификации....75

Тип хладилен агент: R410A

Режим отопление 16°C \~ 30°C (*DBT)

Безжично дистанционно управление

Модел №

CZ-RWSU3 (Тип U2)

CZ-RWSC3

Дистанционно управление с таймер

■ Работа на климатика при отопление

Работа в режим АБСОРБИРАНЕ

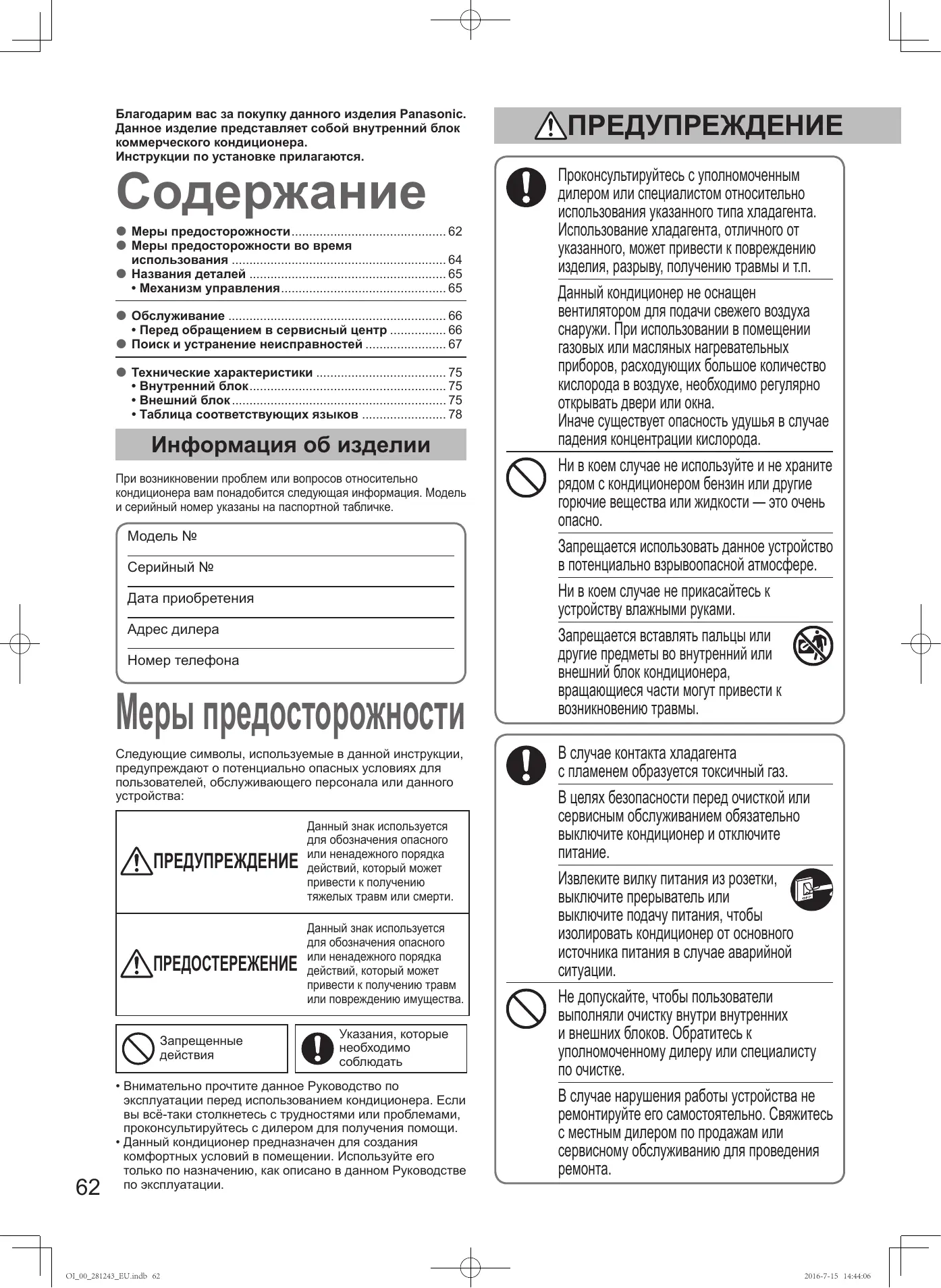

Благодарим вас за покупку данного изделия Panasonic. Данное изделие представляет собой внутренний блок коммерческого кондиционера. Инструкции по установке прилагаются.

Содержание

● Меры предосторожности....62

● Меры предосторожности во время использования .... 64

● Названия деталей 65

- Механизм управления....65

- Обслуживание .... 66

• Перед обращением в сервисный центр ...... 66

● Поиск и устранение неисправностей ...... 67

● Технические характеристики ..... 75

• Внутренний блок....75

• Внешний блок....75

• Таблица соответствующих языков ..... 78

Информация об изделии

При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке.

Модель №

Серийный №

Дата приобретения

Адрес дилера

Номер телефона

Меры предосторожности

Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства:

ПРЕДУПРЕЖДЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти.

ПРЕДОСТЕРЕЖЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению имущества.

Запрещенные действия

Указания, которые необходимо соблюдать

• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи.
• Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п.

Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери или окна. Иначе существует опасность удушья в случае падения концентрации кислорода.

Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень опасно.

Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере.

Ни в коем случае не прикасайтесь к устройству влажными руками.

Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся части могут привести к возникновению травмы.

В случае контакта хладагента с пламенем образуется токсичный газ.

В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите питание.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от основно источника питания в случае аварийной ситуации.

Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке.

В случае нарушения работы устройства не ремонтируйте его самостоятельно. Свяжитесь с местным дилером по продажам или сервисному обслуживанию для проведения ремонта.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а также выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току должны выделены в отдельную линию.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки.

Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить.

Запрещается использовать модифицированный шнур, соединительный шнур,

удлинитель или непредусмотренный шнур во избежание перегрева и возгорания.

Прекратите использование изделия при возникновении любого отклонения/неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель. (Риск появления дыма/возгорания/поражения электрическим током)

Примеры отклонения/неисправности:

• Часто срабатывает ELCB.
• Изделие иногда не начинает работать при включении.
• Иногда питание выключается при перемещении шнура.
• Во время работы возникает запах горения или аномальный шум.
• Деформация или аномально высокая температура корпуса.

- Утечка воды из внутреннего блока.

- Аномально высокая температура шнура или вилки питания.

- Нарушено управление скоростью вентилятора.

- Блок прекращает работу непосредственно после включения.

- Вентилятор не останавливается даже в случае прекращения работы.

Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта.

Не садитесь и не становитесь на блок. Это может привести к неожиданному падению.

ПРЕДОСТЕРЕЖЕНИЕ

Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами.

Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством.

Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока.

Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды.

Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ работы.

Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой скоростью.

Не прикасайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы.

Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму и повредить устройство.

УВЕДОМЛЕНИЕ

• Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут.
• Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции.

Важная информация относительно использования хладагента

Данное изделие содержит фторированные парниковые газы, на которые распространяется действие Киотского протокола. Не допускайте выброса газов в атмосферу.

Тип хладагента: R410A

Значение GWP ^(1) : 1975

(1) GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру.

Меры предосторожности во время использования

Установка

• Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству.
  ● Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке.

ПРЕДУПРЕЖДЕНИЕ

Избегайте установки в следующих местах.

● Места, в которых присутствует дым или горючий газ. Также места с очень высокой температурой, например, теплицы.
● Места, где установлено оборудование, выделяющее большое количество тепла.

Внимание:

- Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур. (Для защиты кондиционера от сильной коррозии)

Проводка

• Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок. (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.)
• Каждый блок должен быть надлежащим образом заземлен с помощью заземляющего (или заземленного) провода или с помощью проводки питания.
  ● Прокладка проводки должна быть выполнена квалифицированным электриком.

Подготовка к работе

Включите питание за 5 часов до начала работы.

(Для прогрева)

- Оставляйте питание ВКЛ при непрерывном использовании.

ПРИМЕЧАНИЕ

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время.

Советы по энергосбережению

Избегайте

• Не перекрывайте вход и выход воздуха блока. (Наличие препятствий приведет к нарушению функционирования блока, что вызовет неисправности.)
• Во время операции охлаждения используйте тенты, жалюзи или шторы для предотвращения попадания в помещение прямых солнечных лучей.

■Выполните

• Всегда поддерживайте воздушный фильтр в чистом состоянии. (Засорение фильтра приведет к ухудшению работы блока.) → «Обслуживание» (С.66)
• Для предотвращения утечки охлажденного воздуха держите окна, двери и любые другие проемы закрытыми.

Условия эксплуатации

Используйте кондиционер в следующем диапазоне температуры.

■ Диапазон температуры внутри помещения:

Режим охлаждения 14°C \~ 25°C (*WBT) / 18°C \~ 32°C (*DBT)

■ Диапазон наружной температуры:

Режим охлаждения -15°C \~ 46°C (*DBT) -10°C \~ 43°C (*DBT)*1 Режим обогрева -20°C \~ 18°C (*WBT) / -20°C \~ 24°C (*DBT) -15°C \~ 18°C (*WBT) / -15°C \~ 24°C (*DBT)*1

*DBT: Температура сухого термометра

*WBT: Температура влажного термометра

*1 При соединении U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8

Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей

Данные символы на изделиях, упаковке и/или сопровождающих документах означают, что использованные электрические и электронные изделия и батареи не должны утилизироваться вместе с обычными бытовыми отходами.

Для надлежащего обращения, восстановления и переработки старых изделий и использованных батарей сдавайте их в соответствующие точки сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC.

Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить любое потенциальное отрицательное воздействие на здоровье человека и окружающую среду, которое в противном случае может возникнуть из-за ненадлежащего обращения с отходами. Для получения дополнительной информации о сборе и переработке старых изделий и батарей обращайтесь в местные органы власти, службу утилизации отходов или в торговую точку, где были приобретены данные изделия.

В соответствии с национальным законодательством за неправильную утилизацию данных отходов может налагаться штраф.

Для бизнес-пользователей в Европейском союзе Если вы хотите утилизировать электрическое и электронное оборудование, свяжитесь с дилером или поставщиком для получения дополнительной информации.

[Информация по утилизации в других странах за пределами Европейского союза]

Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации.

Pb

Примечание для символа на батарее (два нижних примера символов):

Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента.

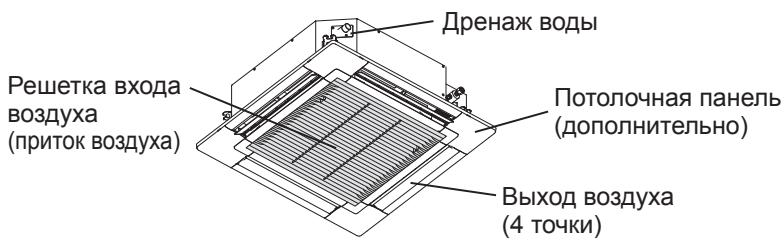

ВНУТРЕННИЙ БЛОК

Тип U2

(4-сторонний кассетный)

ВНЕШНИЙ БЛОК

PE2

(Тип 36, 50, 60)

PEY2

(Тип 60, 71)

Приток воздуха

Выход воздуха

PE1

(Тип 60, 71)

PEY1

(Тип 100, 125)

Приток воздуха

Выход воздуха

PE1

(Тип 100, 125, 140)

PEY1 (Тип 140)

PE2

(Тип 200, 250)

Дополнительно

Беспроводной пульт дистанционного управления

Модель № CZ-RWSU3 (Тип U2)
CZ-RWSC3 (Для всех внутренних блоков)

Пульт дистанционного управления таймером

Модель № CZ-RTC4
Для всех внутренних блоков

Проводной пульт дистанционного управления с высокими техническими характеристиками

Модель № CZ-RTC5A
Для всех внутренних блоков

Прочтите Руководство по эксплуатации, прилагаемое к пульту дистанционного управления.

■ Регулировка направления воздушного потока

См. Инструкцию по эксплуатации, прилагаемую к пульту дистанционного управления.

Механизм управления

■ Эффективность обогрева

● Поскольку данный кондиционер использует для обогрева наружный воздух, его эффективность в режиме обогрева снижается с понижением наружной температуры.
(В силу принципа действия теплового насоса)
→В этом случае воспользуйтесь другим нагревательным прибором.

Размораживание

• Данное устройство может начать операцию размораживания для оттаивания инея, образовавшегося во внешнем блоке.
  ① Начнется размораживание: Вентилятор внутреннего блока остановится (или если скорость станет очень низкой).
  → Появится индикация «⊙» (ОЖИДАНИЕ).
  ② Операция обогрева возобновится через несколько минут: Вентилятор внутреннего блока будет оставаться остановленным (или будет вращаться с очень низкой скоростью) до тех пор, пока внутренний змеевик теплообменника достаточно не прогреется.
  → Отобразится индикация «©» (ОЖИДАНИЕ).

③ Размораживание завершено: Вентилятор внутреннего блока начнет работу.

→ Исчезнет индикация « ⚙️ » (ОЖИДАНИЕ).

■ Операция «СУШКА»

• После того, как температура внутри помещения достигнет установленного уровня, внешний блок будет автоматически повторять цикл включения и выключения.
• После выключения внешнего блока вентилятор внутреннего блока также остановится. (Для предотвращения повторного повышения влажности в помещении)
  Как только температура в помещении достигнет установленного уровня, скорость вентилятора будет установлена в положение «бриз» (легкий ветерок) автоматически.

■ При возникновении сбоя питания во время работы блока

При возобновлении блоком работы после временного сбоя питания он использует те же установки, которые использовались до отключения питания.

Обслуживание

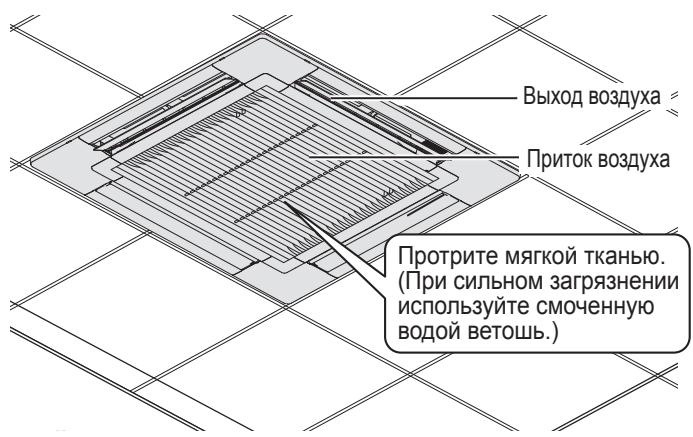

Внутренний блок (на примере Типа U2)

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности перед очисткой обязательно выключите кондиционер и отключите питание.
(В противном случае возможно поражение электрическим током или получение травмы из-за вращения вентилятора с высокой скоростью.)
- Не наливайте воду на внутренний блок. (Это может привести к повреждению внутренних компонентов и возникновению опасности поражения электрическим током.)

ПРЕДОСТЕРЕЖЕНИЕ

● Ни в коем случае не используйте растворители или сильные химические вещества. Также, не вытирайте пластиковые детали очень горячей водой.
(Это может привести к деформации или изменению цвета.)
Некоторые края металлических деталей и оребрения являются острыми. Соблюдайте осторожность во время очистки этих деталей. (Это может привести к получению травмы.)
- Используйте прочную табуретку или лестницу при чистке внутреннего блока, установленного на высоте.

- Внутренний змеевик и другие компоненты внешнего блока необходимо периодически очищать.

- Проконсультируйтесь с дилером или сервисным центром.

Перед обращением в сервисный центр

Неисправность	Вероятная причина	Метод устранения
Кондиционер не работает несмотря на то, что питание включено.	Перебои питания или последствия перебоев питания	Нажмите кнопку ВКЛ/ВЫКЛ на пульте дистанционного управления.
	Кнопка включения (питания) выключена.	• Если прерыватель выключен, включите питание.• Если сработал прерыватель, проконсультируйтесь с дилером, не включая его.
	Перегорел предохранитель.	Обратитесь к дилеру.
Низкая эффективность охлаждения или обогрева	Входное или выходное отверстие для воздуха внутреннего и внешнего блоков засорено пылью.	Удалите пыль.
	Переключатель скорости вентилятора установлен в положение “Low” (Низкая).*	Измените в положение «Medium» (Средняя) или «High» (Высокая).*
	Ненадлежащие установки температуры	См. «Советы по энергосбережению». (С.64)
	Помещение находится под воздействием прямых солнечных лучей в режиме охлаждения.
	Двери или окна открыты.
	Воздушный фильтр засорен.	См. «Обслуживание». (С.66)
	Слишком много источников тепла в помещении в режиме охлаждения.	Используйте минимальное количество источников тепла в течение короткого времени.
	Слишком много людей в помещении в режиме охлаждения.	Уменьшите установки температуры или измените скорость в положение «Medium» (Средняя) или «High» (Высокая).*

* О дисплее пульта дистанционного управления см. стр.75.

Если кондиционер не будет работать надлежащим образом даже после проверки каждого пункта списка «Перед обращением в сервисный центр» и «Поиск и устранение неисправностей»

• Немедленно остановите работу и выключите питание. Затем свяжитесь с местным дилером и сообщите ему серийный номер и возможную неисправность. Сообщите также о появлении значка проверки ⚠️ и букв E, F, H, L, P в сочетании с цифрами на ЖК-дисплее пульта дистанционного управления.
  ● Ни в коем случае не ремонтируйте кондиционер самостоятельно, поскольку это очень опасно.

Поиск и устранение неисправностей

Проверка перед обращением за консультацией или в сервисный центр.

Внутренний блок	Неисправность		Вероятная причина / Метод устранения
	Шум	Во время работы или после нееслышен звук, похожий на звук текущейводы.	Звук жидкого хладагента, текущего внутри блокаЗвук дренажной воды в дренажной трубе
		Слышно потрескивание во времяработы или после ее остановки.	Звук, возникающий из-за температурных изменений деталей
	Запах выходящего воздуха во времяработы.		Внутри кондиционера накопились компоненты запаховпомещения, сигаретного дыма и косметики, которыевысвобождаются вместе с выходящим воздухом.Блок загрязнен внутри.(Обратитесь к дилеру.)
	Во время операции охлаждения рядомс выходным отверстием для воздухаскапливаются капли росы.		Внутренняя влага охлаждается холодным воздухом искапливается в виде капель росы.
	Возникает туман во время операцииохлаждения.		Если кондиционер был установлен в таких местах, как рестораны,где присутствует большое количество масляного тумана, необходимопровести очистку, поскольку загрязнен блок внутри (теплообменник).(Обратитесь к дилеру.)
	Возникает туман во время операцииобогрева.		Выполняется операция размораживания.
	Вентилятор вращается некоторое время,несмотря на то, что работа остановлена.		Вращение вентилятора обеспечивает равномерностьработы.В зависимости от установки вентилятор может вращатьсядля осушения теплообменника.
	Направлениевоздушногопотока	Во время работы направление воздушного потокаизменяется.Направление воздушного потока нельзя установить.Направление воздушного потока нельзя изменить.	При низкой температуре подаваемого воздуха во время операцииобогрева или во время операции размораживания горизонтальныйвоздушный поток устанавливается автоматически.Положение шторки может быть установлено отдельно.(Тип U2)
		Шторка совершает движениянесколько раз после изменениянаправления.	Шторка вначале вернется в исходное положение и затемвстанет в направлении установленного потока воздуха.
	Выпускается пыль.		Выпускается пыль, скопившаяся внутри внутреннего блока.
	В начале работы на высокой скоростивентилятор иногда может вращатьсябыстрее установленной скорости.(от 3 до 30 мин.)		Таким образом выполняется проверка, находится лискорость оборотов двигателя вентилятора в пределахрабочего диапазона.
Внешний блок	Не выполняется работа(Непосредственно после включенияпитания / В случае остановки инемедленного возобновления работы)		Работа не начинается приблиз. в течение первых 3 минут,поскольку активирована схема защиты компрессора.
	Возникает шум во время операцииобогрева.		Выполняется операция размораживания.
	Во время операции обогревавыпускается пар.		Это необходимо для обеспечения равномерной работы.
	Вентилятор продолжает вращаться дажепосле остановки работы с помощьюпульта дистанционного управления.

■ Дотримуйтесь таких правил

*TCT: температура сухого термометра

*ТВТ: температура волого термометра
