KULLANIM KILAVUZU Widespan 7224940 WESTINGHOUSE

RİSKİNİ AZALTMAK İÇİN AŞAĞIDAKİLERE DİKKAT EDİNİZ:

1. Kurma işlemi sırasında dikkatli olunuz. Pervaneyi kurmaya başlamadan önce talimatları okuyunuz.
2. UYARI! Bu pervane sadece her bir kanadı harekete geçiren 3 mm'lik elektrik bağlantı 2 kutuplu düğme ile çalıştırılabilir.
3. Pervaneyi sadece yetkili bir elektirik teknisyeni kurmalıdır.
4. Kurulma yüksekliği, yani kanatlarla yer arasındaki mesafe en az 3.05 m olmalıdır.
5. Pervanenin güvenli bir şekilde tavana oturtulduğuna emin olunuz.
6. UYARI! Herhangi bir kazayı önlemek için kanatların katlanmamış olduğuna ve dönme alanında herhangi bie engel olmadığına dikkat ediniz.
7. Pervaneyi hava borusu yetkili biri tarafından test edilmediği sürece gaz ya da petrol ile yanan ateşin bulunduğu bir odada çalıştırmayınız.
8. Bu cihaz, 8 yaşından büyük çocuklar ve yetersiz fiziksel, duyumsal, zihinsel kapasitelere veya bilgi ve deneyime sahip kişiler tarafından, sadece denetim altında olduklarıında veya kendilerine cihazın emniyetli şekilde kullanımına ilişkin talimatlar verildiğinde ve mevcut tehlikeleri kavradıklarında kullanılabilir. Çocuklar cihazla oyun oynamamalıdır. Temizlik ve kullanıcı bakımları, denetim altında olmayan çocuklar tarafından yapılmamalıdır.
9. Ev içi kullanımına uygun.
10. Bütün kutuplarda, milli elektrik devresi kurallarına uygun olarak aşırı voltaj III durumu meydana geldiğinde kutupları tamamen ayıracak devreye dahil olan bir sistem bulunmalıdır.
11. IP20 Modeli pervane iç mekanlarda kullanılmak üzere tasarlanmıştır. Banyo veya ona benzer rutubetli yerlere takılmak için tasarlanmamıştır. Lütfen lambanın su ile temas etmemesine özen gösterin.
12. Tüm ayar vidalarının kurulumdan önce kontrol edilmesi ve gerektiği yerde yeniden sıkılması gerekir.
13. UYARI! Yangın veya elektrik çarpması riskini azaltmak için bu vantilatörü herhangi bir katı hal vantilatör hızı kontrol cihazı ile veya değişken hız kontrolü ile kullanmayın. Bu vantilatörün sadece vantilatör hızı kontrol kısmı ile kullanılması gerekir #: BF-5.
14. Vantilatör ve servis veya temizleme ünitesini kurmadan önce servis panelindeki gücü kapatın ve gücün yanlışlıkla açılmasını önlemek için servis bağlantısı yollarını kilitleyin.
15. Bu üniteyi sadece üretici tarafından amaçlandığı şekilde kullanın. Herhangi bir sorunuz varsa üretici ile iletişime geçin.
16. Kablo bağlantılarını yaptıktan sonra kablo somunları yukarı bakacak şekilde bağlantıları yavaşça priz kutusunun içine doğru itin. Kablolar, priz kutusunun bir tarafındani topraklama iletken ekipmanı ile ve priz kutusunun diğer tarafındani topraklanmamış iletken ile ayrı olarak yayılmalıdır.
17. Duvarları veya tavanları keserken veya delerken elektrik kablolarına ve diğer gizli birimlere zarar vermeyin.

18. Elektrik çarpması veya yaralanma riskini azaltmak için "22,7 Kg veya daha düşük vantilatör desteği için kabul edilebilir" olarak işaretlenmiş priz kutusuna monte edin ve priz kutusu ve/veya doğrudan bina yapısı desteği ile montaj vidalarını kullanın. Aydınlatma aksesuarlarının desteği için yaygın olarak kullanılan birçok priz kutusu vantilatör desteği için kabul edilebilir değildir ve değiştirilmeleri gerekebilir. Emin değişseniz yetkili bir elektrik tesisatçısına danışın.

19. Bu fan sadece belirli uygulamalar için tasarlanmıştır. Westinghouse, amacı için tasarlanmamış bir uygulama gibi bu ürünün modifikasyonundan veya yanlış kullanımından kaynaklanan sorunlardan sorumlu değildir. Bu ürünün tasarlanma amacının dışında kalan herhangi bir uygulama için modifiye edilmemesini ve/veya kullanılmamasını şiddetle tavsiye ediyoruz.

20. 2,54m geniş ölçek Yüksek Hacimli Tavan Vantilatörü; fabrikalar, kulübeler, çiftlikler, spor salonları ve depolar gibi geniş, yüksek tavanlı alanlar için tasarlanmıştır.

21. Bu kılavuzdaki uyarılar, ikazlar ve talimatlar meydana gelebilecek olası tüm koşulları veya durumları kapsamaz. Bu aleti kullanırken sağduyulu ve dikkatli olun. Her zaman çevreye dikkat edin ve aletin güvenli ve sorumlu bir şekilde kullanılmasını sağlayın.

22. Bu ürünü hiçbir şekilde modifiye etmeyin. İzinsiz modifikasyonlar işlevi ve/veya güvenliği bozabilir ve ürünün kullanım ömrünü etkileyebilir. Ürünün tasarlanma amacı olan belirli uygulamalar vardır.

23. İş için doğru aleti kullanın. Küçük ekipmanların büyük endüstriyel ekipmanlarının işini yapması için ZORLAMAYIN. Ekipmanın tasarlanma amacı olan belirli uygulamalar vardır. Bu ürün daha güvenli olacak ve amaçlandığı kapasitede daha iyi iş çıkaracaktır. Bu ekipmanı amacının dışında KULLANMAYIN.

24. Her kullanımdan önce çalışma alanını kontrol edin. Çalışma alanını temiz, kuru, düzenli ve iyi aydınlatılmış şekilde tutun. Dağınık, ıslak veya karanlık çalışma alanları yaralanmaya neden olabilir. Ürünü kapalı çalışma alanlarında kullanmak sizi kesme araçlarına ve dönen parçalara yakınılaştırabilir.

25. Yangın veya patlama riskinin olduğu yerde ürünü kullanmayın; örneğin yanıcı sıvıların, gazların veya tozun olduğu yerlerde. Ürün, yanıcı sıvıları, gazları ve tozu tutuşturabilecek kıvılcım oluşturabilir.

26. Ürünün elektrik kaynağıyla temas etmesine izin vermeyin. Yalıtımı ve teması olmayan alet elektrik çarpmasına neden olur.

27. Çalışma alanınızdaki tüm elektrik hatlarının, elektrik devrelerinin, su borularının ve diğer mekanik tehlikelerin farkında olun. Bu tehlikelerden bazıları sizin görüş açınızdan gizli bir yerde olabilir ve temas halinde yaralanma ve/veya mal hasarına neden olabilir.

28. Dikkatli olun, ne yaptığınıza bakın ve aleti çalıştırırken sağduyunuzu kullanın. Yorgunken veya ilaç ve alkol etkisi veya tedavi altındayken bu aleti kullanmayın. Bu aleti çalıştırırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

29. Uygun şekilde giyinin. Bol kıyafetler, sarkan nesneler veya takılar kullanmayın. Saçınızı, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç hareketli parçalara takılabilir. Alet üzerindeki hava delikleri genellikle hareketli parçaları kaplar ve bunlardan kaçınılmalıdır.

30. Vantilatörü zorlamayın. Ürünler, tasarlanma amaçlarına göre kullanıldıklarında daha güvenlidir ve daha iyi iş çıkarırlar. İşinizi planlayın ve bu iş için doğru ürünü kullanın.

31. Her kullanımdan önce hasarlı parça olup olmadığını kontrol edin. Ürünün düzgün bir şekilde çalışıp çalışmadığını ve işlev amacını yerine getirip getirmediğini dikkatli bir şekilde kontrol edin. Hasarlı veya yıpranmış parçaları hemen değiştirin. Ürünü hiçbir zaman hasarlı bir parça ile çalıştırmayın.

32. Bir ürünü bozuk bir anahtar ile kullanmayın. Güç anahtarı ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve kullanmadan önce yetkili bir servis temsilcisi tarafından bakımının yapılması gerekir.

33. Ürünü kullanılmadığında saklayın. Kuru ve çocukların ulaşamayacağı güvenli bir yerde saklayın. Aleti saklamadan ve yeniden kullanmadan önce iyi çalışıp çalışmadığını kontrol edin.

34. Sadece ürününüz ile kullanımı için üretici tarafından tavsiye edilen aksesuarları kullanın. Bir ürün için uygun olabilen aksesuarlar başka bir araç ile kullanıldıklarında yaralanma riski yaratabilir. Hiçbir zaman aletin kendisinden daha düşük bir çalışma hızı ve çalışma basıncı olan bir aksesuar kullanmayın.

35. Koruyucuları yerinde ve çalışır durumunda tutun. Ürünü hiçbir zaman koruyucular yerinde değilken çalıştırmayın.

36. Yangın veya elektrik çarpması riski azaltmak için vantilatörü su veya yağmura maruz bırakmayın.

37. Vantilatörü pencerelerin yakınında kullanmayın; yağmur ve nem elektrik arızasına neden olabilir.

38. Vantilatör tertibatını değiştirmeyin.

39. Güç kablosu hasar görürse, herhangi bir yaralanmayı veya hasarı önlemek için uygun bir yedek kablo takmak için yerel servis merkezinize veya kalifiye bir elektrik teknisyenine başvurun.

40. Cihaz, aşındırıcı veya patlayıcı bir atmosfer (toz, buhar, gaz) gibi özel koşulların geçerli olduğu yerlerde kullanılmamalıdır.
41. Vantilatörü açık bir alev, pişirme veya ıslıtma gereci veya sıcak yüzeylerin yakınında bulundurmayın.
42. Vantilatörün olağan dışı sesler çıkarmadığından veya olağan dışı hareketler yapmadığından emin olun.
43. Vantilatörün gözetimsiz olduğu zamanlardan kapalı olduğundan emin olun.
44. Vantilatörünüzün bakımını yaparken vantilatör bağlantılarından hiçbirinin gevşemediğinden emin olun.
45. Boyalara veya plastiklere zarar veren temizleyicileri örneğin ağartıcı veya amonyağı kullanmayın.

1

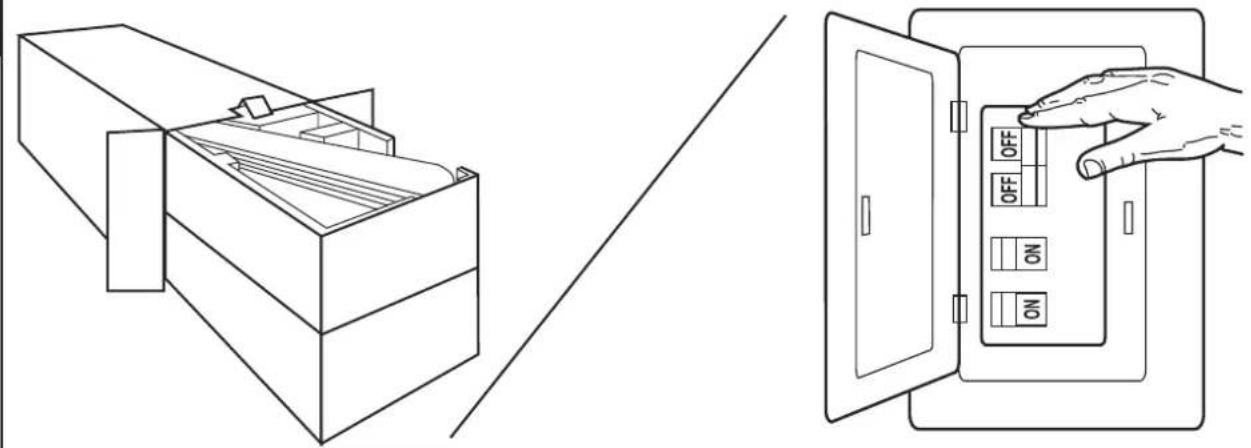

TR Listedeki parçaların tamam olduğuna emin olmak için kutuyu açıp içinden çıkanları inceleyin. Elektrik çarpması ihtimaline karşı cereyanı sigorta kutusundan kesin.

2

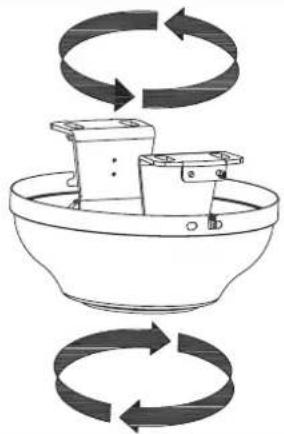

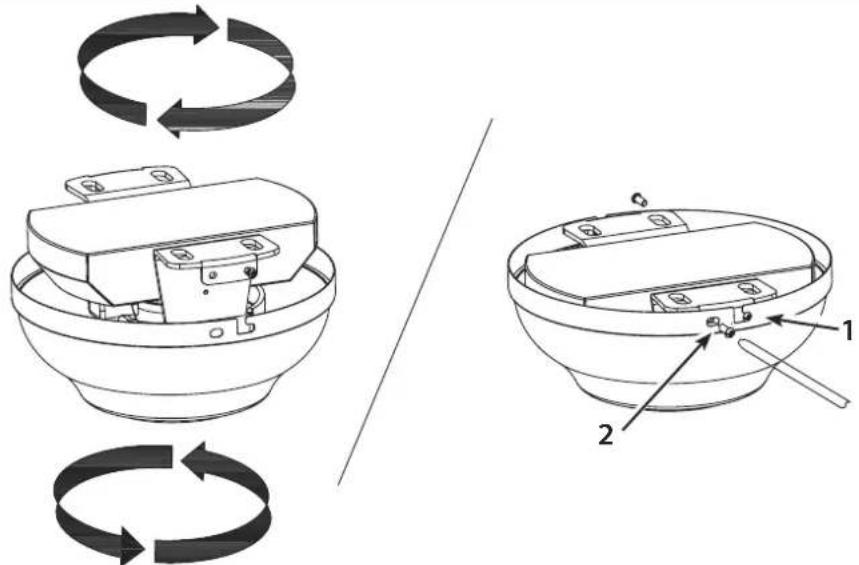

TR Kapaktaki iki uyumlu delikten (2) vidaları ve yıldız pulları çıkartın. Kapaktaki uyumlu yarıklardaki (1) vidaları gevşetin (fakat çıkartmayın). Montaj kelepçesini çevirin ve kapaktan çıkarın.

140 mm Ø 10 mm Ø 10 mm 45 mm Ø 10 mm Ø 10 mm

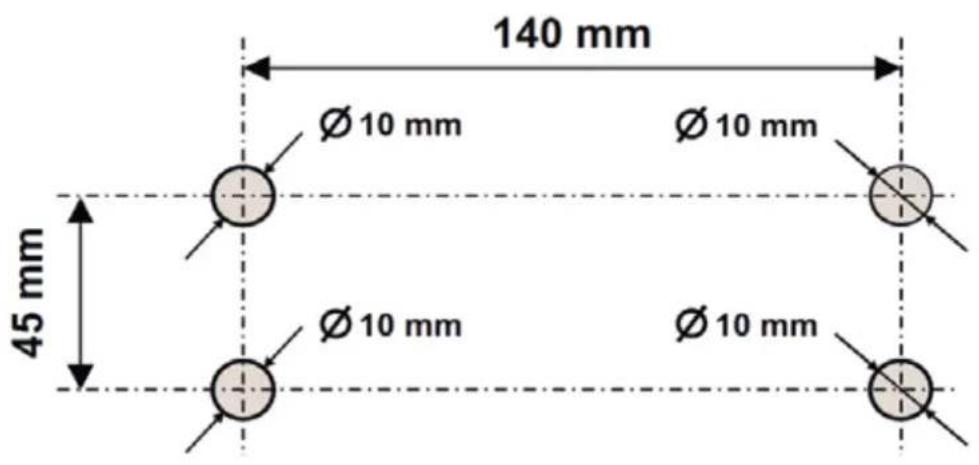

TR Genişletme ankrajları için güç kaynağının her iki yanına çizim uyarınca iki delik açın. UYARI: Cihazın takılı olduğu tavan veya yapının 100 kg/20 cm²'yi taşıyabilecek kadar güçlü olması gerekmektedir.

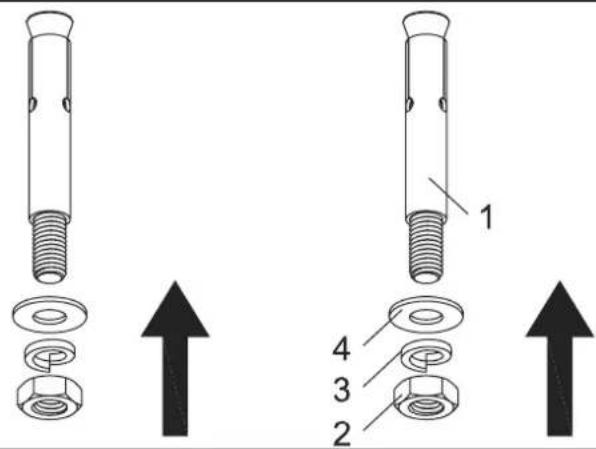

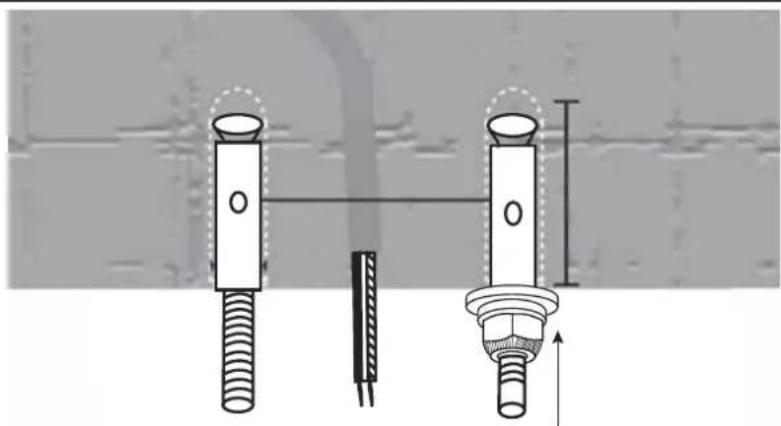

TR Genişletme ankrajlarını (1) deliklerin içine ittirin. (Not: Bu adım için altıgen somunu (2), yaylı rondelayı (3) ve metal rondelayı (4) çıkarmayın).

TR Metal genişleme ankrajının gevşek olmadığını hissedene kadar altıgen somunu sıkın.

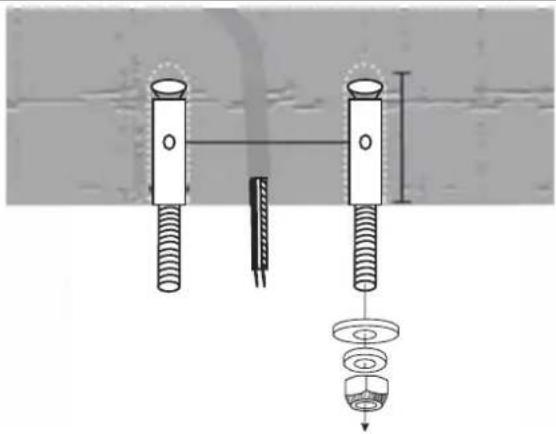

TR Altıgen somunu, yaylı rondelayı, metal rondelayı çıkarın ve bunları bir sonraki kullanım için saklayın.

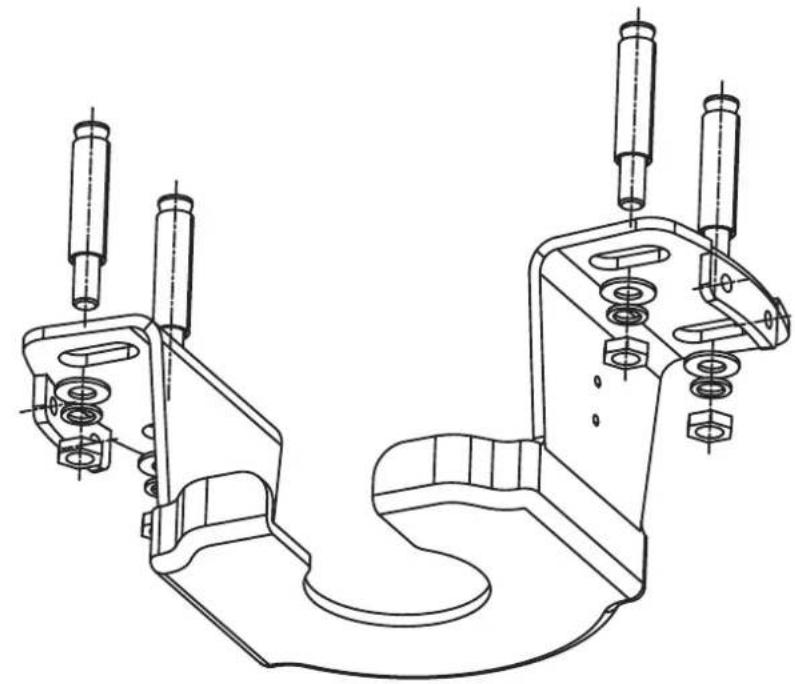

7

Kelepçedeki terminal bloğa kablo bağlantılarını yapmak için yukarıdaki şemayı takip ediniz.

9

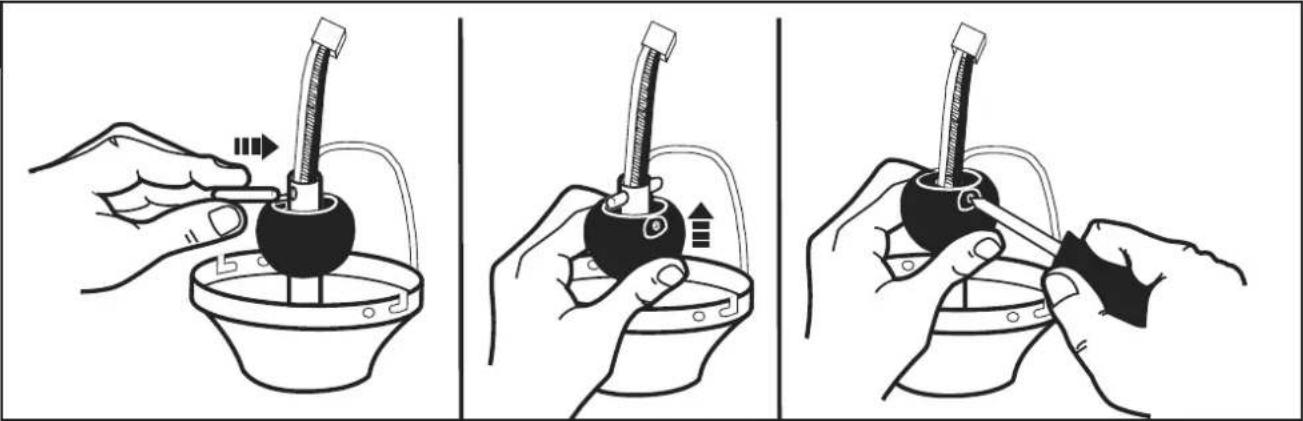

TR Askı çubuğunu kapaktan ve bağlantı kapağından geçirin. Ana kabloları askı çubuğundan ve top takımından geçirip bağlayın.

11

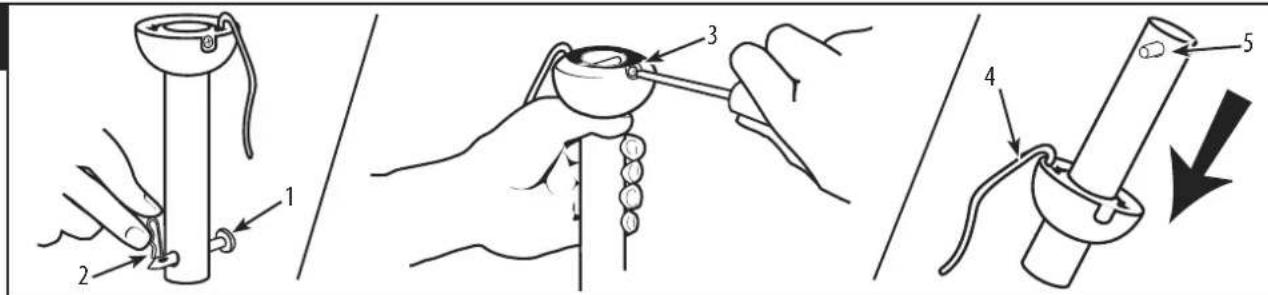

TR Çapraz pimi tekrar askı çubuğuna takın askı çubuğu topunu çapraz pim topa sıkıca girinceye kadar yukarı kaydırın. Toptaki sabitleştirme vidasını sıkıştırın.

12

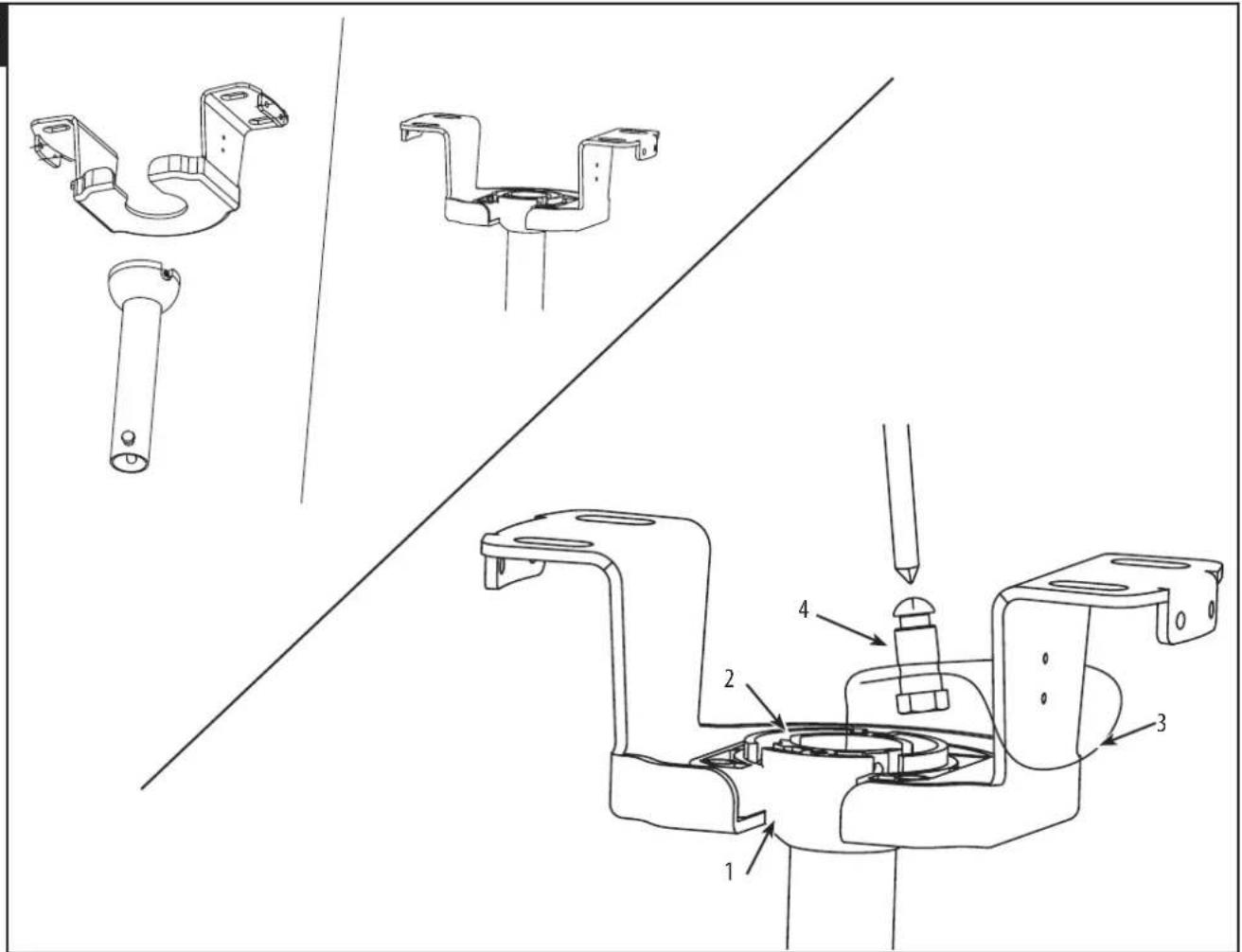

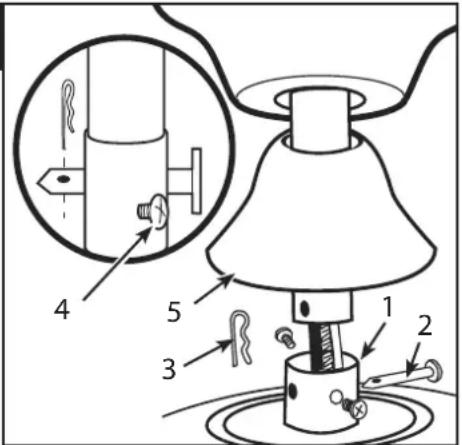

TR Aski çubuğu bağlantısındaki vida takımı neı gevşetin (1). Aski çubuğunu, askı çubuğu kapağına sokun. Aski çubuğundaki deliklerin bağlantı daki deliklerle aynı hizada olduğundan emin olun. Boyunduruk vidasını (2), boyunduruk ve Aski çubuğu'dan geçirin. Kelepçe iğnesini (3) yerine oturana kadar (3) vida deligiğne itin. Bağlantı daki vida takımı (4) sıkın. Bağlantı üzerine bağlantı kapağınlı (5) takın.

13

TR topunun (2) üstünde bulunan boşluktan uzağa çekilmiş olduğuna emin olunuz. Şekilde görüldüğü gibi uzaktan kumanda alicısını Aski çubuğu topunun üstündeki boşluğa kaydırınız.

15

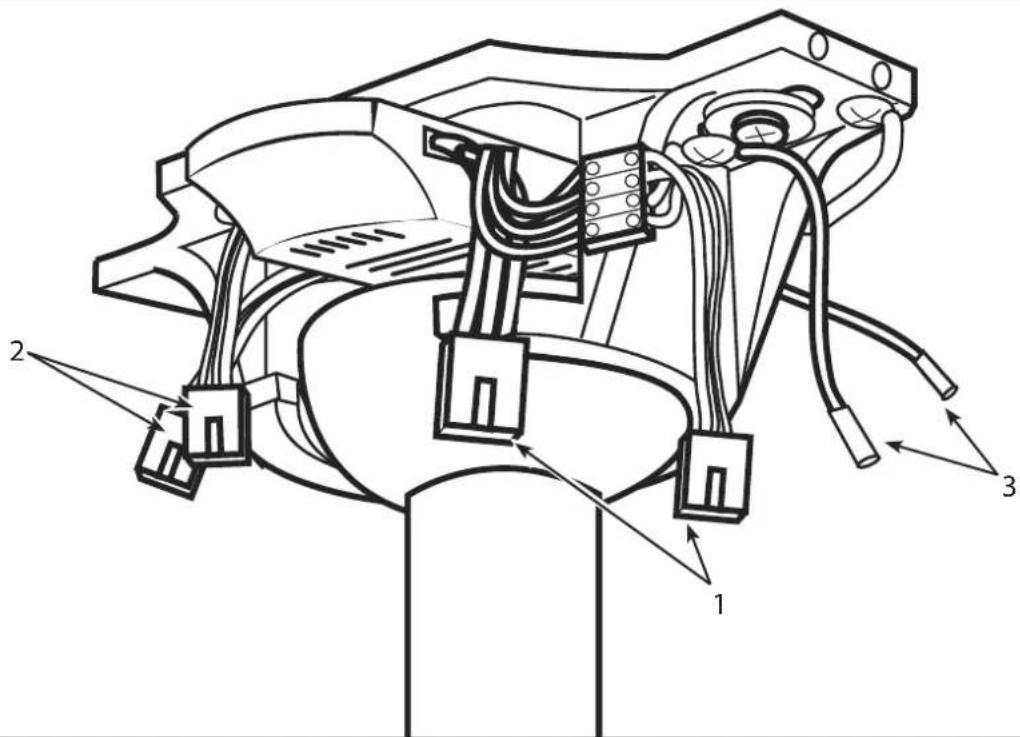

TR Pervane kelepçede asılı dururken 4 kutuplu bağlantıyı kelepçeden çıkarıp uzaktan alıcının 4 kutuplu fiş bağlantısına takın (1). 6 kutuplu fiş bağlantısını uzaktan alıcının içinden çıkarıp pervanenin 6 kutuplu fiş bağlantısına takın (2). Toprak hattı kablosunu (3) asma çubuğundan kelepçeye bağlayın.

TR Vidalari ve somunları kullanarak kanatları önceden takılı kanat volanına takın. Referans için yukarıdaki çizime bakın.

TR Fan hava akışını ayarlama

1. Not: Sürgülü anahtarın bir tarafa veya diğer tarafa sıkı bir şekilde ittirildiğinden emin olun. Vantilatör, ortada duran sürgülü anahtar ile çalışmayacaktır.

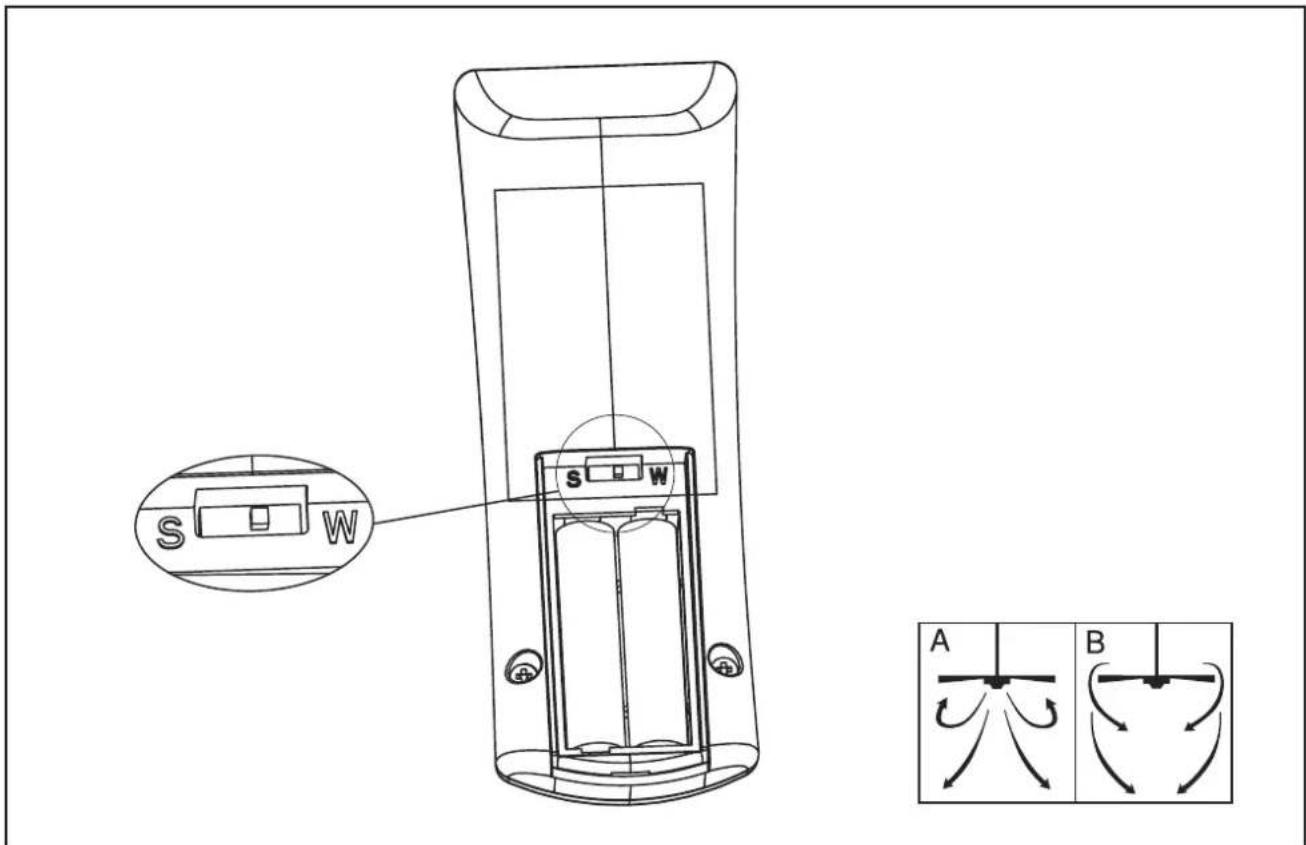

2. Kanatların yönünü tersine çevirmek için geri anahtarını (vericinin kapağında bulunur) ters tarafa kaydırın.

3. Sürgülü anahtar, aşağı veya yukarı vantilatör yönünü kontrol eder.

4. Çalışma: Gücü açın ve fanın çalışmasını kontrol edin. Sıcak veya soğuk hava için hız ayarları, oda boyutları, tavan yüksekliği, fan sayısı vb. gibi faktörlere bağlıdır.

5. Sürgülü anahtar ileri veya geri yönü kontrol eder. Sıcak hava/alt konum - (İleri) Vantilatör saat yönünün tersine döner. Aşağı doğru bir hava akışı, A görselinde gösterildiği gibi bir soğutma etkisi yaratır. (pilin üzerinde bulunan S işareti) Bu, klimanızı konforunuzu etkilemeden daha yüksek bir sıcaklık ayarına getirmenize olanak sağlar. Sıcak hava/üst konum - (Geri) Vantilatör saat yönünde döner. Yukarı doğru bir hava akışı, B görselinde gösterildiği gibi sıcak havayı tavan alanında hareket ettirir. (pilin üzerinde bulunan W işareti) Bu, klimanızı konforunuzu etkilemeden daha düşük bir sıcaklık ayarına getirmenize olanak sağlar.

NOT: Ileri/geri sürgü anahtarı ayarını değiştirmeden önce vantilatörü kapatıp bekleyin.

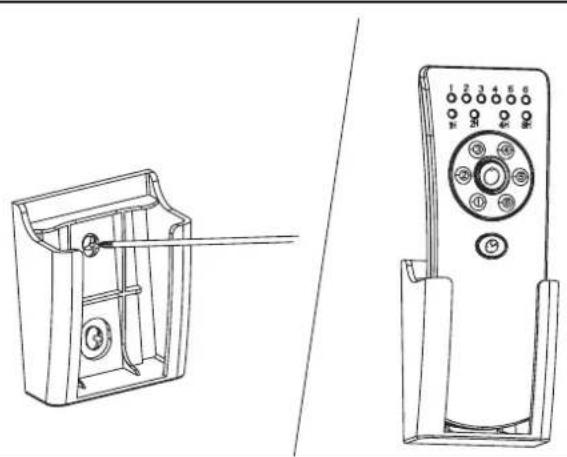

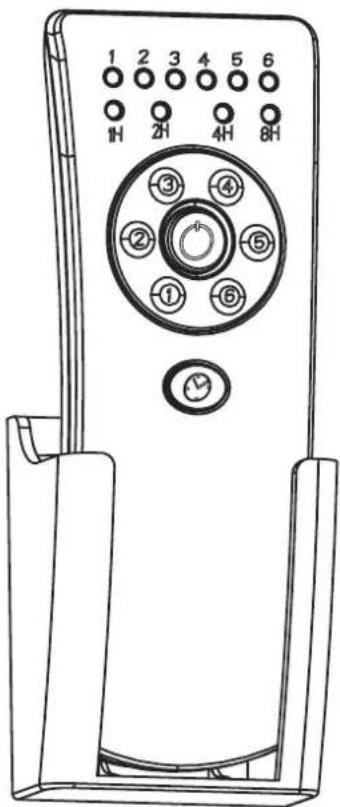

TR Verici tutucuyu verilen vidaları kullanarak duvara monte edin. Vericiyi tutucuya yerleştirin.

1 2 3 4 5 6 1H 2H 4H 8H ③ ④ ② ⑤ ① ⑥ ⑦

TR Uzaktan Kumandanın İşleyişi

1. ○ Vericiden gelen sembol - bas ve bırak, vantilatörün AÇIK/KAPALI işlevini gösterir.

2. Verici, vantilatör hızını en düşükten en yüksekfe kadar kontrol eder. Uzaktan kumanda, vantilatör hızını aşağıdaki gibi çalıştırır: 1-En düşük vantilatör hızı, 2-Orta düşük vantilatör hızı, 3-Düşük vantilatör hızı, 4-Orta vantilatör hızı, 5-Orta yüksek vantilatör hızı, 6-En yüksek vantilatör hızı.

3. ✅ Χρόνος διάρκειας λειτουργίας (ρύθμιση 1-8 ώρες).

TR Uzaktan kumanda ile birden fazla fanı kontrol etme

1. Uzaktan kumandanın hafıza işlevi yoktur. Vantilatör, güç beslemesi kesildikten sonra çalışırken orijinal halı geri getirilemez.

2. Verici ve alıcı fabrikada eşleştirilir. Lütfen eşleştirme başarısız olduğunda yeniden eşleştirme için 4. maddeyi uygulayın

3. Eşleştirme işlemi kanatsız vantilatör ile yapılabilirken aynı verici bir başka benzer model olan tavan vantilatörünü kontrol edebilir.

4. Verici ve alıcı eşleştiginde verici panelindeki zaman tuşuna ve açma anahtarına, güç düğmesine bağlandıktan sonra 5 saniye içinde aynı anda basılmalıdır.

5. sTavan vantilatörü iki kez uğultulu bir ses çıkaracaktır. Bunu aldıktan sonra vantilatör, uzaktan kumandayı tanıdı ve şimdi şunları yapabilirsiniz:

- Bu vantilatörü uzaktan kumanda ile kontrol edin.

- Aynı işlem ile tek bir uzaktan kumanda vericisi ile iki tavan vantilatörünü yeniden eşleştirin.

NOT: İki vantilatörü aynı anda kontrol etmek için iki vantilatör arasındaki kurulum mesafesinin 30 fiti aşmaması gerekir.

Maintenance

1. Pervanenin doğal hareketinden ötürü bazı bağlantılar gevşeyebilir. Destek bağlantılarını, bağlantı kollarını ve kanat eklentilerini yılda iki kere kontrol ediniz. Güvenli olduklarıından emin olunuz.
2. Yeni görüntü Suni koruyabilmesi için pervanenizi dönem dönem temizleyiniz. Temizleme esnasında su kullanmayınız. Bu motora ya da ahşaba zarar verebilir ya da elektrik çarpmasına neden olabilir.
3. Cilayı bozmamak için sadece yumuşak bir fırça ya da keten tiftiği içermeyen bir bez kullanınız. Kaplama renk azalmasını ya da kararmayı en aza indirgemek için verniklenmiştir.
4. Pervanenizi yağlamanıza gerek yoktur. Motorun bilyeleri sürekli olarak yağlıdır.
5. Özenli bir tamir ve bakım programı benimseyerek buna göre vantilatörün bakımını yapın.
6. Vantilatörünüzün bakımını yapın. Herhangi bir vantilatörün genel durumunun kullanılmadan önce incelenmesi tavsiye edilir. Özenli bir tamir ve bakım programı uygulayarak vantilatörünüzü iyi durumda tutun. Gerekli onarımları yetkili servis personeline yaptırın.

PROBLEM ANINDA KULLANILACAKKILAVUZ

Yeni tavan pervanenizi çalıştırmakta güçlük yaşıyorsanız bunun sebebi yanlış bir bağlantı, kurulum ya da kab- lolandırma olabilir. Bu tip durumlarda kurma yanlışlıkları pervanenin defosu olarak algılanabilir. Herhangi bir zorluk yaşarsanız, lütfen bu Problem Giderme Listesine bakınız. Eğer problemi gideremiyorsanız yetkili elektirik teknisyeninizle bağlantıya geçiniz ve kendiniz herhangi bir tamirat yapmayınız.

PROBLEM

ÖNERİLENLER

1. Pervane çalışmaya başlamıyorsa:

2. Ana sigortayı ve oda sigortalarını veya devre kesicileri kontrol edin.

3. Kurulumun 4 üncü adımında yapıldığı gibi terminal blok bağlantılarını kontrol edin.
   UYARI: Elektriğin ana şalterden kesilmiş olduğuna emin olun..

4. Eğer pervane hala çalışmazsa yetkili bir elektrikçi çağırın. İç elektrik bağlantılarını kendiniz tamir etmeye çalışmayın.

5. Pervane ses yapıyorsa:

6. Motor mahfazasındaki vidaların sıkı olduğunu (aşırı sıkılmamış olduğunu) kontrol edin.

7. Pervane kanadı tutacağını motora bağlayan vidaların sıkı olduğunu kontrol edin.
8. Bazı vantilatör motorları transistörlü hız ayar cihazlarının sinyalleriğne karşı hassastırlar. Transistörlü hız ayarlayıcıları KULLANMAYIN.

9. 24 Saat "alıştırma zamanı" bırakın. Yeni vantilatörün yaptığı seslerin bir çoğu bu alıştırma devresinden sonra yok olur.

10. Pervane sallanıyorsa:

Bütün kanatlar tartılır ve ağırlıklarına göre gruplanırlar. Tabii ağaçların yoğunlukları değişik olur, bu yüzden hernekadar tartılmış da olsa bazen pervanenin sallantılı çalışmasına sebep olabilirler. Aşağıda izah edilen işlemler sallantının çoğunu giderir. Her işlemden sonra sallantıyı kontrol ediniz.
1. Bütün kanat tutucuların motora sağlamca vidalı olduğunu kontrol ediniz.
2. Kanopinin ve montaj desteğinin, bir fan sınıfı elektrik kutusuna veya tavan kirişine sağlam bir şekilde tutturulduğundan emin olun.
3. Kapağın ve bağlantı plakasının sıkıca tavan kirişine bağlı olduğunu kontrol ediniz.
4. Eğer kanatların sallanması hala görünür şekildeyse, bitişik (yanyana duran) iki kanadın birbiriyle yer değiştirmesi ağırlığın yeniden dağılmasına sebep olabilir bu da daha sallantısız çalışma ile sonuçlanabilir.
5. Bilye ile askı arası desteğin yerine kilitlendiğinden emin olun. Kanopiyi kaldırın ve askı desteğindeki biyeli ayarlayın.

TR Daire içindeki üzeri çizili çöp kutusunun anlamı:

Elektrikli cihazları sınıflandırılmamış belediye çöpleri ile aynı yere atmayın, farklı toplama tesisleri kullanın.

Bölgenizde kullanılan toplama sistemleri hakkında bilgi almak için yerel yönetime başvurun.

Eğer elektrikli cihazlar toprak doldurma bölgelerine ya da çöplüklere atılıyorsa zararlı maddeler yeraltı sularına ve yiyecek zincirine karışarak sağlığınıza zarar verebilir.

Eski elektrikli cihazlarını zı yenileriyle değiştirirken satıcınız yasal olarak, en azından, eski cihazınızı atmak üzere sizden ücret talep etmeden almakla yükümlüdür.
