BRUKSANVISNING Widespan 7224940 WESTINGHOUSE

1. Utvis forsiktighet när du fortsetter. Les alle instruksjoner för du begynner installeringen.
2. ADVARSEL! Denne viften kan kun betjenes med en topolet bryter med 3 mm mellom kontaktpunktene.
3. Installering bør kun foretas av en autorisert elektriker.
4. Monteringshøyden, dvs. avstanden mellom viftebladene og gulvet, skal være minst 3,05 m.
5. Sørg for at viften er godt festet i taket.
6. ADVARSEL! For å unngå skader må du sørge for at viftebladene ikke er bøyd, og at det ikke finnes obstruksjoner i rotasjonsområdet.
7. ADVARSEL: Ikke benytt viften i et rom hvor det samtidig finnes varmekilder som bruker gass eller brennstoff, uten at avluftingen under gjeldende forhold først har blitt testet av en kompetent person.
8. Dette apparatet kan brukes av barn fra 8 år og oppover, og personer med nedsatt fysisk, sensorisk eller mental kapasitet, eller med manglende erfaring og kunnskap, hvis de er under tilsyn eller gitt opplæring når det gjelder bruk av apparatet på en sikker måte, og de forstår farene som er involvert. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke foretas av barn uten tilsyn.
9. Tilpasset innendørs bruk.
10. Mulighet for kontaktatskillelse som gir full frakobling av alle strømpoler under tilstander i overspenningskategori III, må inkorporeres det faste el-anlegget i samsvar med nasjonal el-lovgivning.
11. IP20 Viften er utviklet for bruk innendørs. Den er ikke utviklet for bruk i baderom eller noe annet fuktig område. Vennligst sørg for at lampen ikke kommer i kontakt med vann.
12. Før installasjon må alle innstillingsskruer kontrolleres og trekkes til der det er nødvendig.
13. ADVARSEL! For å redusere risikoen for brann eller elektrisk støt, må denne viften ikke brukes med noen "solid state" eller variabel viftehastighetskontroll. Viften skal bare brukes med viftehastighetsregulering del #: BF-5.
14. Før du begynner å installere viften og service- eller rengjøringsenheten, må du slå av strømmen på servicepanelet og låse frakoblingen for å hindre at strømmen slås på ved et uhell.
15. Bruk denne enheten bare slik den er ment fra produsentens side. Hvis du har spørsmål, kan du kontakte produsenten.
16. Etter at kabelforbindelsene er opprettet, skyv koblingene forsiktig inn i utløpsboksen med trådmutterne opp. Ledningene skal spres fra hverandre med den jordede lederen og utstyrsjordingslederen på den ene siden av utløpsboksen og ujordet leder på den andre siden av utløpsboksen.
17. Når du kutter eller borer i vegg eller tak, må du ikke skade elektriske ledninger og andre skjulte løp.

18. For å redusere risikoen for elektrisk støt eller personskade, monter på utløpsboksen merket "akseptabel for viftestøtte på 22,7 kg eller mindre" og bruk monteringsskruer som følger med utløpsboksen og/eller støtte direkte fra konstruksjonen. De fleste utløpsbokser som brukes til støtte for belysningsarmaturer, er ikke akseptable som viftestøtte og må kanskje byttes ut. Kontakt en kvalifisert elektriker hvis du er i tvil.

19. Denne viften er kun designet for visse applikasjoner. Westinghouse er ikke ansvarlig for problemer som oppstår som følge av modifisering eller feil bruk av dette produktet, for eksempel et program som det ikke er designet for. Vi anbefaler på det sterkeste at dette produktet ikke modifiseres og/eller brukes for andre applikasjoner enn dem det er designet for.

20. Widespan 254cm Takvifte med høyt volum, designet for store områder med høyt tak, som fabrikker, låver, gårder, treningssentre og lagere.
21. Advarslene og instruksjonene i denne håndboken kan ikke dekke alle mulige forhold eller situasjoner som kan oppstå. Vis sunn fornuft og forsiktighet når du bruker dette verktøyet. Vær alltid oppmerksom på miljøet og sørg for at verktøyet brukes på en sikker og ansvarlig måte.
22. Ikke modifiser dette produktet på noen måte. Uautorisert modifisering kan svekke funksjonen og/eller sikkerheten og kan påvirke produktets levetid. Produktet er designet for spesifikke applikasjoner.
23. Bruk riktig verktøy for jobben. IKKE forsøk å fremtvinge effekten av større industrielt utstyr med en for liten enhet. Dette utstyret er designet for visse applikasjoner. Dette produktet er sikrere og gjør en bedre jobb med den kapasiteten som det er fremstilt for. IKKE bruk dette utstyret til et formål det ikke er beregnet for.
24. Inspiser arbeidsområdet før hver bruk. Hold arbeidsområdet rent, tørt, fritt for rot og godt opplyst. Rotete, våte eller mørke arbeidsområder kan føre til personskader. Hvis du bruker produktet i trange arbeidsområder, kan du komme farlig nær skjæreverktøy og roterende deler.
25. Ikke bruk produktet der det er fare for brann eller eksplosjon, for eksempel i nærvær av brennbare væsker, gasser eller støv. Produktet kan skape gnister som kan antenne brennbare væsker, gasser eller støv.
26. Ikke la produktet komme i kontakt med en elektrisk kilde. Verktøyet uten isolasjon og kontakt vil forårsake elektrisk støt.
27. Vær oppmerksom på alle kraftledninger, elektriske kretser, vannledninger og andre mekaniske farer i arbeidsområdet. Noen av disse farene kan være skjult eller ikke synlige og kan føre til personskade og/eller materielle skader hvis de kommer i kontakt.
28. Vær oppmerksom, følg med i hva du gjør og utvis sunn fornuft når du bruker enheten. Ikke bruk verktøyet når du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet mens du bruker verktøyet kan føre til alvorlig personskade.
29. Kle deg korrekt. Ikke bruk løse klær, dinglende gjenstander eller smykker. Hold håret, klærne og hanskene dine borte fra bevegelige deler. Løse klær, smykker eller langt hår kan fanges i bevegelige deler. Luftventiler på verktøyet dekker ofte bevegelige deler og bør unngås.
30. Ikke press viften. Produktene er sikrere og gjør en bedre jobb når de brukes på den måten de er designet for. Planlegg arbeidet og bruk riktig produkt for jobben.
31. Kontroller om det er skadde deler før hver bruk. Kontroller nøye at produktet fungerer som det skal og utfører den tiltenkte funksjonen. Bytt ut skadde eller slitte deler umiddelbart. Bruk aldri produktet med en skadet del.
32. Ikke bruk et produkt med en bryter som fungerer dårlig. Alt elektroverktøy som ikke kan kontrolleres med strømbryter er farlig og må repareres av en autorisert servicerepresentant før bruk.
33. Oppbevar produktet når det ikke er i bruk. Oppbevares på et sikkert, tørt sted, utilgjengelig for barn. Undersøk at verktøyet er driftsklart før lagring og før det tas i bruk igjen.
34. Bruk bare tilbehør anbefalt av produsenten for bruk med produktet. Tilbehør som kan være egnet for ett produkt, kan føre til fare for personskader når det brukes med et annet verktøy. Bruk aldri tilbehør som har lavere driftshastighet eller driftstrykk enn selve verktøyet.
35. Hold vernevaktene på plass og i god stand. Bruk aldri produktet uten vernevaktene på plass.
36. Ikke utsett viften for vann eller regn, for å redusere risikoen for brann eller elektrisk støt.

37. Ikke bruk viften i nærheten av vinduer. Regn og fuktighet kan føre til elektrisk fare.

38. Ikke endre vifteenhetens sammensetning.

39. Hvis strømledningen er skadet, må du kontakte ditt lokale servicesenter eller en kvalifisert elektriker for å installere en passende ledning for å forhindre personskade eller skade.
40. Apparatet skal ikke brukes på steder der det hersker spesielle forhold, for eksempel en etsende eller eksplosiv atmosfære (støv, damp, gass).
41. Ikke plasser viften i nærheten av åpen ild, kokeapparat, varmeapparat eller varm overflate.
42. Pass på at viften ikke lager uvanlige lyder eller bevegelser.
43. Sikre at viften er slått av när den ikke er under tilsyn.
44. Pass på ikke å løsne noen av viftens tilkoblinger mens du holder den.
45. Ikke bruk rengjøringsmidler som skader maling eller plast; dvs. blekemiddel eller ammoniakk.

SÄKERHETSANVISNINGAR

LÄS OCH SPARA DESSA ANVISNINGAR

VARNING: FÖR ATT MINSKA RISKERNA FÖR ELDSVÅDA, ELEKTRISKA STÖTAR ELLER PERSONSKADOR, GE AKT PÅ FÖLJANDE FÖRESKRIFTER:

N Pakk ut og inspiser viften grundig for å forsikre deg om at alle nødvendige deler følger med. Slå av strømmen ved sikringsboksen for å unngå risiko for elektriske støt.

DK Pak ud og inspicer grundigt ventilatoren for at sikre at alle dele er med. Sluk for strømmen ved sikringstavlen for at forhindre risiko for elektrisk stød.

N Ta skruene ut av de to sammenpasningshullene (2) på canopy-enheten. Løsne skruene i sammenpasningssporene (1) på canopy-enheten (uten å ta dem ut). Drei monteringsbraketten mot urviseren og ta den av canopy-enheten.

N I henhold til tegningen, bor to hull på hver side av strømledningen for utvidelsesankrene. ADVARSEL: Taket eller strukturen enheten er festet til, må være sterkt nok til å holde 100 kg/20 cm2.

N Driv ekspansjonsankerne (1) inn i hullene. (Merk: ikke løsne sekskantsmutteren (2), fjærskiven (3) eller metallskiven (4) for dette trinnet).

N Stram sekskantmutteren til du kjenner at metallutvidelsesankeret ikke vrir seg løst.

N Fjern sekskantmutteren, fjærskiven og metallskiven, og oppbevar dem til neste trinn.

N Fest takbeslaget med de fire ekspansjons-metallankrene med en diameter på 10 mm, skiver og medfølgende skruer. Forsikre deg om at skruene er skikkelig strammet og at beslaget er sikkert festet (ingen form for bevegelse).

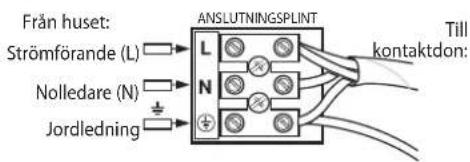

Følg koblingsskjemaet over for å koble ledningene til tilkoplingspunktet på monteringsbraketten.

s
ELEKTRISK ANSLUTNING

N Ta ut låsepinnen (2) og tverrpinnen (1) fra senkestangen. Løsne settskruen på senkestangens kule (3), slik at kulen beveger seg lett opp og ned på senkestangen. Jordledningen (4) må ikke kobles fra senkestangens kule. Skyv senkestangens kule nedover slik at tverrpinnen (5) kommer til syne. Ikke fjern kulen fullstendig. Fjern tverrpinnen og ta vare på denne for senere bruk.

N Før senkestangen gjennom canopy-enheten og koblingsdekselet. Før ledninger og plugger forsiktig gjennom senkestangen og senkestangens kule.

N Sett tverrpinnen på plass i senkestangen, og skyv kulen oppover til tverrpinnen kan trykkes godt inn i kulen. Stram kulens settskrue.

N Løsne settskruene i senkestangens kobling (1). Sett senkestangen i senkestangens kobling. Sørg for at hullene i senkestangen er i flukt med hullene i koblingen. Skyv kravens tverrpinne (2) gjennom kraven og senkestangen. Sett läsepinnen (3) inn i tverrpinnen, slik at den knepper på plass. Stram settskruene (4) i koblingen. Før koblingsdekselet (5) over koblingen.

N Etter at viften er hengt på braketten, sørg for at strømkontaktene fra viften og koblingsklemmen (1) er flyttet vekk fra området over senkestangens kule (2). Før fjernkontrollmottakeren inn i rommet over senkestangens kule som vist.

N Monter bladene på det forhåndsinstallerte svinghjulet med skruer og muttere. Se tegning over for referanse.

N Innstilling av viftens luftstrøm

1. Merk: Forsikre deg om at glidebryteren skyves ordentliq mot den ene eller den andre siden. Viften fungerer ikke med glidebryteren i midten.
2. For å reversere retningen av bladenes, skyv reversbryteren (plassert i dekselet til senderen) til motsatt side.
3. Glidebryteren styrer viftens strømningsretning nedover eller oppover.
4. Betjening Slå på strømmen og kontroller driften av viften. Hastighetsinnstillinger for varmt eller kjølig vær avhenger av faktorer som romstørrelse, takhøyde, antall vifter og så videre.
5. Glidebryteren styrer retningen, fremover eller bakover. Varmt vær/nedoverposisjon - (fremover) Viften dreier mot klokken. En nedadgående luftstrøm gir en kjøleeffekt som vist i illustrasjon A. (S-merke plassert over batteriet). Du kan stille klimaanlegget på en høyere temperaturinnstilling uten å påvirke komforten. Kjølig vær/oppover-stilling - (revers) Viften dreier med klokken. En oppadgående luftstrøm flytter varm luft fra takområdet, som vist i illustrasjon B. (W-merket plassert over batteriet). Slik kan du sette varmeenheten på en lavere innstilling uten å påvirke komforten.

MERKNAD: Slå av viften og vent til den stopper før du endrer innstillingen på glidebryteren til for-/bakover.

N Monter senderholderen på veggen ved hjelp av medfølgende skruer. Plasser senderen i holderen.

1. ○ Symbol fra senderen - trykk og slipp reflekterer viftens ON/OFF-funksjon.
2. Senderen styrer viftehastighetene fra laveste til høyeste hastighet. Fjernkontrollen bruker viftehastigheten som nedenfor: 1-laveste viftehastighet, 2-med lav viftehastighet, 3-lav viftehastighet; 4-med viftehastighet; 5-med høy viftehastighet; 6-høyeste viftehastighet.
3. Varighetstid for driften (1-8 timers innstilling).

S Fjärrkontrollens funktion

1. Fjernkontrollen har ingen minnefunksjon. Når viften fungerer etter at strømforsyningen er frakoblet, kan ikke den opprinnelige tilstanden gjenopprettes.

2. Senderen og mottakeren er matchet fra fabrikken. Følg punkt 4 for ny matching når en match er mislykket.

3. Når matchingsprosessen kan utføres av viften uten bladene, kan den samme senderen kontrollere en annen identisk takvifte.

4. Når senderen og mottakeren samsvarer, må tidstasten og på-tasten på senderpanelet trykkes samtidig innen 5 sekunder etter at strømknappen er tilkoblet.

5. Takviften gir en summende lyd to ganger. Etter at dette er mottatt, har viften gjenkjent fjernkontrollen, og du kan:

MERKNAD: For å kontrollere to vifter samtidig, må installasjonsavstanden mellom de to viftene ikke overstige 9m (30 fot).

1. På grunn av viftens naturlige bevegelser, kan enkelte tilkoblinger løsne over tid. Kontroller forbindelsen til bærekonstruksjon, braketter og viftebladoppheng to ganger per år. Forsikre deg om at alt sitter godt fast.
2. Periodisk rengjøring av viften bidrar til å vedlikeholde viftens utseende. Ikke bruk vann ved rengjøring. Vann kan ødelegge motoren eller treverket, eller i verste fall medføre elektrisk støt.
3. Bruk utelukkende en myk børste eller klut for å unngå riper. Overflaten har et tynt lag lakk som beskyttelse mot misfarging og falming.
4. Det er ikke nødvendig å smøre viften med olje. Motoren har permanent smurte lagre.
5. Viften vedlikeholdes ved hjelp av et program for samvittighetsfull reparasjon og vedlikehold i samsvar.
6. Hold viften i orden. Det anbefales å undersøke den generelle tilstanden for enhver vifte før den tas i bruk. Hold viften i god stand ved å benytte et program for samvittighetsfull reparasjon og vedlikehold. Nødvendige reparasjoner må utføres av kvalifisert servicepersonell.

FEILS∅KINGSGUIDE

Hvis du har problemer med å bruke den nye viften, kan det skyldes feil montering, feil installering eller feil ledningskobling. I enkelte tilfeller kan disse installeringsfeilene oppfattes som mangler ved viften. Hvis du finner feil, vennligst kontroller denne feilsøkingsguiden. Hvis et problem ikke løses, vennligst konsulter en autorisert elektriker og ikke begi deg ut på å reparere det elektriske anlegget selv.

PROBLEM

1. Hvis viften ikke starter:	1. Kontroller hoved- og grensikringer samt eventuelle overbelastningsbrytere.2. Kontroller tilkoblingspunktene som ble utført i monteringens trinn #4.FORSIKTIG: Sørg for at strømmen er slått av.3. Kontakt en kvalifisert elektriker hvis viften ikke vil starte. Ikke gjør forsøk på feilsøking i de indre elektriske forbindelsene på egen hånd.
2. Hvis viften gir ulyder:	1. Kontroller at alle skruene i motorhuset er passende tilskrudd (ikke for stramme).2. Forsikre deg om at skruene som fester viftebladholderen til motoren er godt tilskrudd.3. Enkelte viftemotorer er sensitive for signaler fra variable hastighetsregulatorer av monolittisk type. IKKE BRUK en monolittisk hastighetsregulator4. Tillat en "innkjøringstid" på 24 timer. Det meste av støyen fra en ny vifte vil forsvinne i løpet av denne tiden.
3. Hvis viften slingrer/er i ubalanse:	Alle vifteblad er veiet og gruppert etter vekt. Tettheten i naturlig treverk varierer. Det kan medføre at viften slingrer/er ustabil selv om alle viftebladene er sortert etter vekt. Følgende fremgangsmåte bør eliminere det meste av slingringen/ustabiliteten. Kontroller mht. slingring etter hvert trinn.1. Kontroller at alle viftebladholdere er skrudd godt fast til motoren.2. Forsikre deg om at hetten og monteringsbeslaget er strammet ordentlig til en elektrisk boks eller en takbjelke.3. Forsikre deg om at canopy-enheten og monteringsbraketten er skrudd godt fast i takets bærekonstruksjon.4. Hvis viftebladene fortsatt slingrer, kan du bytte to sidestilte vifteblader (side ved side) slik at vekten redistribueres og viften beveger seg jevnt.5. Hold viften i orden. Det anbefales å undersøke den generelle tilstanden for enhver vifte før den tas i bruk. Hold viften i god stand ved å benytte et program for samvittighetsfull reparasjon og vedlikehold. Nødvendige reparasjoner må utføres av kvalifisert servicepersonell.

Underhåll

Ikke kast elektrisk utstyr som usortert avfall, men benytt eget retursystem.

Ta kontakt med lokale myndigheter for informasjon om hvordan retursystemet er.

Hvis elektrisk utstyr kastes på en landfylling eller annen avfallsplass, kan farlige stoffer lekke ut i grunnvannet og tas opp i næringskjeden, og gjøre skade på helse og velvære.

Ved utskifting av utstyr, er forhandleren juridisk forpliktet til å ta det gamle utstyret gratis i retur, slik at avfallet tas hånd om.
