KULLANIM KILAVUZU LFR720 SCHEPPACH

TR Boya frezesi | Orijinal kullanma kılavuzunun çevirisi 211

1 1 1a 9 8 7 6 5 10 11 12 B A

2 6

1 Giriş....211
2 Ürün açıklaması (Res. 1-5) 211
3 Teslimat kapsamı (şek. 1)...... 212
4 Amacına uygun kullanım.... 212
5 Güvenlik uyarıları 212
6 Teknik veriler 214
7 Ambalajdan çıkarma 215
8 Montaj 215
9 Kullanım 215
10 Çalışma bilgileri.... 216
11 Elektrik bağlantısı.... 216
12 Taşıma 216
13 Bakım ve temizleme.... 216
14 Depolama....217
15 Onarım ve yedek parça siparişi.... 217
16 Arıza giderme....217
17 Imha ve yeniden değerlendirme.... 218
18 AB uygunluk beyani 218
19 Patlatılmış çizim 219

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarlarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi ta- kın!
	Koruma sınıfı II (çift izolasyon).
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.

Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili yönetmeliklerin ve 0100, DIN 57113 / VDE0113 sayılı VDE direktiflerinin dikkate alınmaması nedeniyle elektrikli sistemlerin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, o-narım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2 Ürün açıklaması (Res. 1-5)

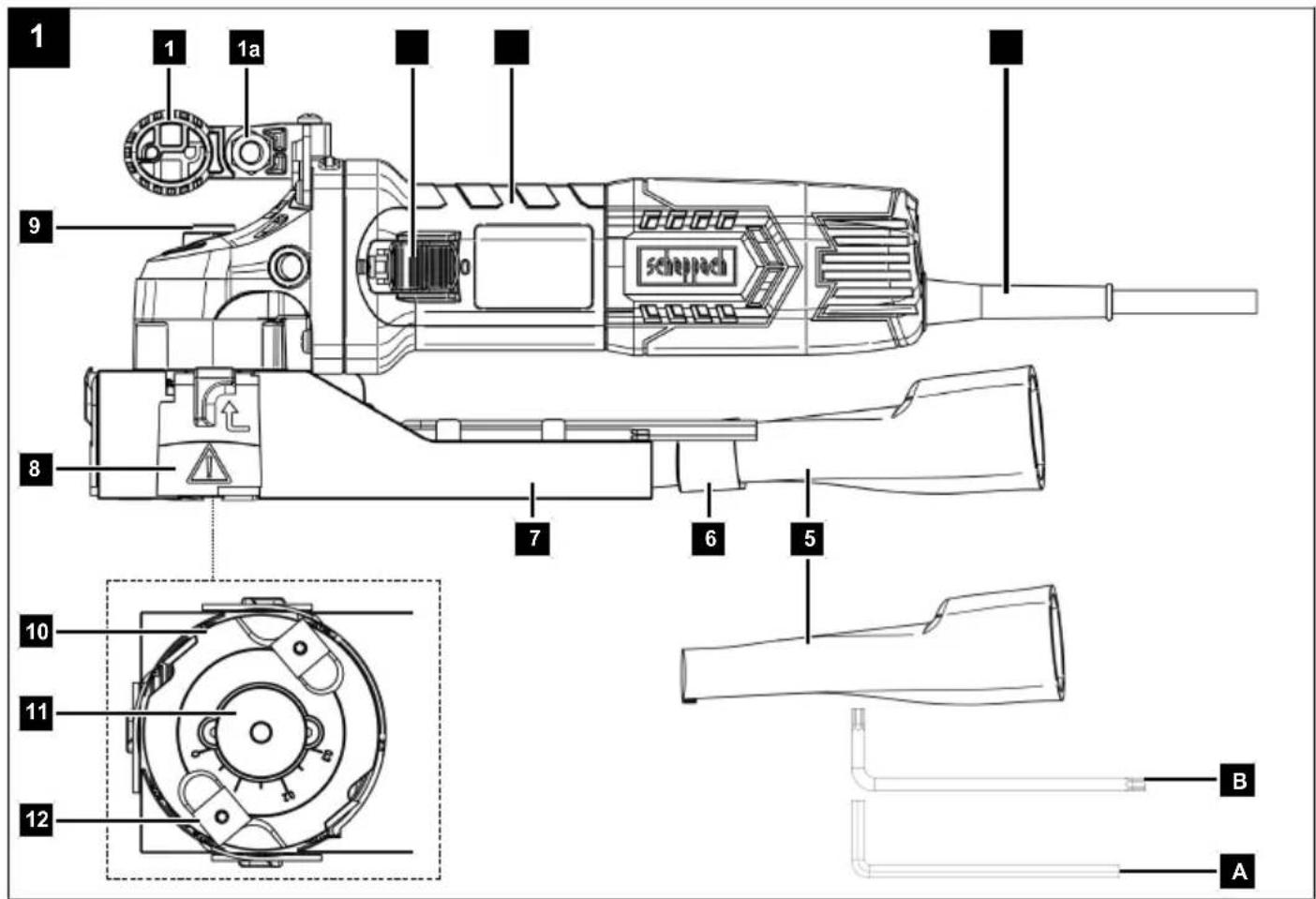

1. Ön el tutamağı
   1a. İçten altı köşe civata
2. Açma/Kapama şalteri
3. Arka el tutamağı
4. Sebeke kablosu
5. Emme adaptörü
   5a. Kilit
6. Emme adaptörü için bağlantı
7. Temel plakası

8. Koruyucu kapak

9. Kilitleme başlığı

10. Biçak başlığı
11. Frezeleme derinlik ayarı
12. Döndürülebilir biçak
    12a.Tespitleme civatası

3 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Emme bağlantı ağzı
   A. 1 x Alyan anahtar
   B. 1 x Altı köşe lokma anahtarı

1 x Boya frezesi

1 x Kullanım kılavuzu

Bilgi:

Teslimat kapsamına dahil olan iki alyan anahtarı temel plakasındaki bunun içten altı köşe cívata için öngörülen tutucularda saklayın (Res. 5).

4 Amacına uygun kullanım

Bu ürün, amacına uygun olarak ahşap veya ahşap benzeri yüzeylerden boya, vernik ve kaplamaları çıkarmak için öngörülmüştür.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

iKAZ

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret söz Hamburgü.

DİKKAT

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

iKAZ

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fış kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

5.1 Özel güvenlik açıklamaları

a) Kullanılan elektrikli alette gizli elektrik kabloları veya kendi bağlantı kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

b) İş parçasını mengeneler veya başka araçlar yardımıyla sabit bir tabana sabitleyin ve emniyete alın. İş parçasını sadece elinizle veya vücudunuza yaslayarak tutarsanız, dengesiz kalır ve bu da kontrol kaybına neden olabilir.

c) Kenara koymadan önce elektrikli aleti durana kadar bekleyin. Uygulama takımı sıkışabilir ve elektrikli aletin kontrolünü kaybetmenize neden olabilir.

d) Uygulama takımlarını korumak için ürünü sert yüzeylere koymayın.

e) Döndürülebilir bıçakların keskin kesici kenarları nedeniyle yaralanma tehlikesi. Dönen bıçak başlığına dikkat edin! Boya frezenizin motorunun ve böylece bıçak başlığının kapatıldıktan sonra da çalışmaya devam edebileceğini unutmayın!

f) Körelmiş döndürülebilir bıçakları zamanında çevirin veya değiştirin. Döndürülebilir bıçakların aşınmış kesi-ci kenarları geri tepme tehlikesini artırır ve frezeleme işinin kalitesini düşürür.
g) İşlenecek malzemede çivi, civata vb. gibi yabancı ci-simler olup olmadığını kontrol ediniz ve bunları çıkarınız.
h) İş parçası sağlam bir şekilde durmalı ve kaymaya karşı emniyete alınmalıdır, örn. germe tertibatları yardımıyla.
i) Ürünü dengeli ve eşit bir hareketle yönlendirin. Ürünün kontrolsüz davranışını önlemek için sarsıntıli veya asını agresif hareketlerden kaçının.
j) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

5.2 Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Ürünün istem dışı devreye alınmasından kaçının.
• Ürün çalıştığıında ellerinizi çalışma alanından uzak tutun.
• Ürünün istemeden isletime alınması.
• Kullanım kılavuzunda belirtilen bakım ve güvenlik uya- rilarına uyun.

! iKAZ

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

! iKAZ

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli sevi yede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı- mu sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime basvurun.

6 Teknik veriler

Nominal gerilim 230-240 V~ / 50 Hz
Çekiş gücü 720 W
Koruma sınıfı II
Rölanti devir sayıları n_0	10 000 dak ^-1
Kesici çemberi ∅ 80 mm
Eksenel frezeleme derinliği 0-0,3 mm
Yanlamasına freze yüksekliği	27 mm
Emme bağlantısı ∅	35 mm
Ağırlık	2,6 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

! iKAZ

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses gücü seviyesi L_wA	95,5 dB
Ses basıncı seviyesi L_pA	87,5 dB
Ölçüm hatası K_wA/pA	3 dB

Titreşim özellikleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

! iKAZ

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

iKAZ

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 Montaj

iKAZ

Yaralanma tehlikesi!

Elektrik fişini prize sadece ürün kullanıma hazır olduğunda takın.

iKAZ

Uygulama takımları keskin olabilir ve kullanım sırasında isinabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

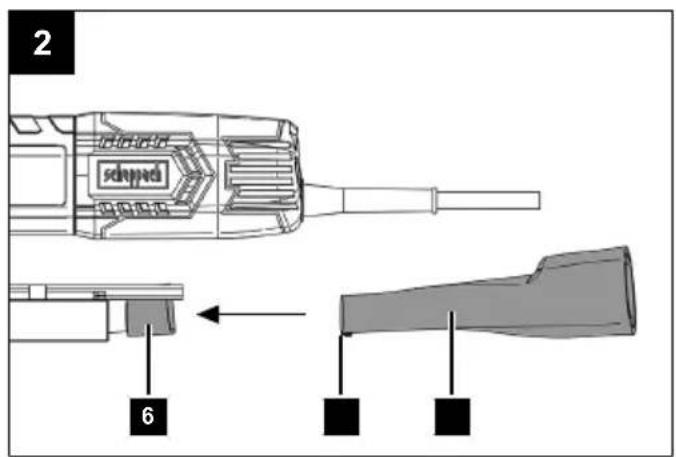

8.1 Emme adaptörünü (5) monte edin/sökün (Res. 2)

1. Emme adaptörünü (5), kilit (5a) yerine oturacak şekilde emme adaptörü (6) bağlantısına iterek monte edin.
2. Emme adaptörünü (5) çıkarmak için kilide (5a) basın ve emme adaptörünü (5) emme adaptörü bağlantısından (6) dışarı çekin.

8.2 Harici bir toz emme sistemine bağlantı (Res. 2)

DİKKAT

Toz emme sistemi işlenecek malzeme için uygun olmalıdır.

Özellikle zararlı veya kanserojen tozları çıkarmak için özel bir emme tertibatı kullanın.

1. Emme adaptörüne (5) bir toz emme sistemi* bağlayın.

* = teslimat kapsamına dahil değildir!

8.3 Ön tutamağın (1) ayarlanması (Res. 1)

1. Ön tutamağın (1) mafsalındaki içten altı köşe cıvatayı (1a) gevşetin. Alyan anahtarını (A) kullanın.
2. Ön tutamağı (1) istenen konuma ayarlayın.
3. İçten altı köşe civatayı (1a) tekrar sıkın.

9 Kullanım

DİKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

iKAZ

Yaralanma tehlikesi!

Elektrik fişini prize sadece ürün kullanıma hazır olduğunda takın.

iKAZ

Uygulama takımları keskin olabilir ve kullanım sırasında isinabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

Bilgiler:

• Ürünü çalışmalar sırasında daima iki elle sıkıca tutun. Güvenli bir duruş sağlayın.
• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır. Hasarlı veya okunaksız etiketler değiştirilmelidır.
• Ürünü bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.
• Motorla çalışan ürünlerde, başlatma mekanizması devreye alındığında kesici takımın da çalıştığını unutmayın.
• Ürünü asla arızalı koruma tertibatları veya koruma tertibatları olmadan kullanmayın.
• Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.
• Açmadan önce ürünü hafifçe kaldırın.
• İşlenecek malzemede çivi, cívata vb. gibi yabancı cisimler olup olmadığını kontrol ediniz ve bunları çıkarınız.
• Uygulama yapılacak yüzeyin tozsuz ve kuru olduğundan emin olun.
• Çalıştırma sonrasında ürün maksimum devir sayısına ulaşana kadar bekleyin. Çalışmaya ancak bundan sonra başlayın.

9.1 Ürünü açma / kapatma (Res. 1)

Açma

1. Ürünü her zaman iki elinizle ön tutamaktan (1) arka tutamaktan (3) tutun.
2. Açma kilidini (2a) öne doğru kaydırın ve açma/kapama şalterine (1) basın. Güvenlik nedenlerinden dolayı açma/kapama şalterini (2) kilitlemek mümkün değildir.

Kapatma

1. Ürünü kapatmak için açma/kapama şalterini (2) bırakın.
2. Ürünü kapatmadan önce durana kadar bekleyin.

9.2 Frezeleme derinliğinin ayarlanması (Res. 1)

1. Ürünü düz bir yüzeye yan yatırım.
2. Bıçak başlığını (10) kilitlemek için kilitleme düğmesini (9) basılı tutun.
3. Frezeleme derinliği ayarında (11) frezeleme derinliğini ayarlamak için alyan anahtarını (A) kullanın.
4. Ayar derinliği, bıçak başlığıındaki (10) ölçekten ve frezeleme derinliği ayarındaki (11) işaretten okunabilir.
5. Önce düşük bir frezeleme derinliği ayarlamanız ve işlenecek iş parçası üzerinde bir deneme frezelemesi yapmanız önerilir.

10 Çalışma bilgileri

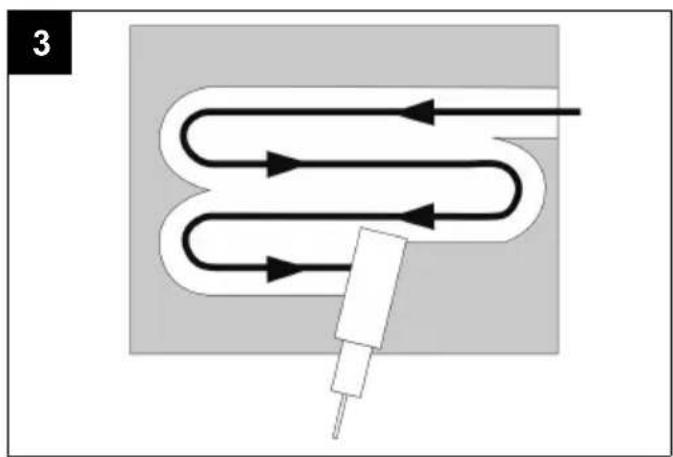

10.1 Düz yüzeylerin işlenmesi (Res. 1, 3)

1. Ürünü tercihen iş parçasına dışarıdan yerleştirin.
2. Temel plakasının (7) iş parçasının üzerine mümkün olduğunca tam olarak oturduğundan emin olun.
3. Ürünü, baskı uygulamadan ve çökme olmadan iş parçası üzerinde eşit şekilde hareket ettirin.
4. Frezeleme sonucunu kontrol edin:

– Çok az malzeme çıkarılmışsa frezeleme derinliğini ayarlayın.
- Fark edilebilir ofsetlerde, frezeleme derinliğini 0 mm'ye ayarlayın ve yüzeyi yeniden işleyin.
– Malzeme özelliklerine bağlı olarak, frezelenmiş yüzeyin ince zımpara kağıdı ile yeniden işlenmesi gerekebilir.

10.2 Çevresel frezeleme (Res. 1)

Çevresel frezeleme ile çıkıntılar ve köşeler de işlenebilir.

1. Koruyucu kapağı (8) iş parçasına bakacak şekilde halifçe yana doğru iterek ve ardından yukarı doğru katlayarak açın.
2. Frezeleme sırasında, koruyucu kapağın (8) açık olduğu tarafı işlenecek çıkıntı boyunca aynı hizada yönlendirin.
3. Işi bitirdikten hemen sonra koruyucu kapağı (8) kapa- tin.

Bilgiler:

• Ürünü kapatın.
• Tüm hareketli parçalar durana kadar bekleyin.

11 Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

11.1 Hasarlı elektrik bağlantı kabloları

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kabloları pencere veya kapı boşluklarından geçirildiğinde basınç noktaları,
• Bağlantı kablosunun yanlış sabitlenmesi veya yönlendirilmesi nedeniyle bükülmeler,
• Bağlantı kablosu üzerinden seyahat ederek arayüzler,
• Duvar prizinin zorla çekilmesi nedeniyle izolasyon hasarı,
• İzolasyonun eskimesine bağlı çatlaklar.

Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır ve yalıtım hasarı nedeniyle hayati tehlike oluşturur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorun-ludur.

Hasarlı veya arızalı şebeke bağlantı kablolarının değiştirilmesi için güvenlik talimatları

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

11.2 Alternatif akımlı motor

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

• Şebeke gerilimi 230 V – 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

12 Taşıma

1. Ürünü taşımak için güç kaynağıyla bağlantısını kesin ve belirlenmiş başka bir alana yerleştirin.
2. Hasar ve yaralanmaları önlemek için, ürün araçlarda taşınırken devrilmeye ve kaymaya karşı emniyete alınmalıdır.
3. Ürünü, örneğin araçlarda taşıma sırasında çarpmala-ra, darbelere ve şiddetli titreşimlere karşı koruyun.

13 Bakım ve temizleme

iKAZ

Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fisini prizden ayırın!

13.1 Temizlik

- Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

• Ürünü temizlemek için asla suya veya diğer sıvılaralaldırmayın.
• Ürünü daima temiz, kuru ve yağdan ya da yağlama greslerinden arınmış olarak tutun. Her kullanımdan sonra ve depolamadan önce tozu temizleyin.
• Yüzeylere zarar verebileceğinden, ürünü temizlemek için kimyasal, alkali, aşındırıcı veya diğer agresif temizlik maddeleri veya dezenfektanlar kullanmayın.

13.1.1 Döndürülebilir bıçakların temizlenmesi (Res. 1)

1. Döndürülebilir bıçaklarda (12) kalıntı olmadığından e-min olun.
   Bu, döndürülebilir bıçakların kesme özelliklerini bozabilir.
   Gerekirse, kalıntıları bir graver* ile temizleyin.

* = teslimat kapsamına dahil değildir!

13.2 Bakım

13.2.1 Alttaki döndürülebilir bıçağın döndürülmesi ve değiştirilmesi (12) (Res. 1, 4)

1. Ürünü yana bırakın.
2. Bıçak başlığını (10) kilitlemek için kilitleme düğmesini (9) basılı tutun.
3. Alyan anahtarını (B) kullanarak döndürülebilir bıçağın (12) sabitleme vidalarını (12a) açın.
4. Ters çevrilebilir bıçağı (12) çıkarın ve döndürün veya değiştirin. Daha iyi yönlendirme için bıçaklar tek numaralandırılmıştır.
5. Tüm sabitleme vidalarının (12a) tekrar sıkıldığından e-min olun.

13.2.2 Yandaki döndürülebilir bıçağın döndürülmesi ve değiştirilmesi (12) (Res. 1, 4+5)

1. Ürünü, bıçak başlığı (10) aşağı bakacak şekilde düz bir yüzeye yerleştirin.
2. Koruyucu kapakları (8) açın.
3. Bıçak başlığını (10) kilitlemek için kilitleme düğmesini (9) basılı tutun.
4. Alyan anahtarını (B) kullanarak döndürülebilir bıçağın (12) sabitleme vidalarını (12a) açın.
5. Ters çevrilebilir bıçağı (12) çıkarın ve döndürün veya değiştirin. Daha iyi yönlendirme için bıçaklar tek numaralandırılmıştır.
6. Tüm sabitleme vidalarının (12a) tekrar sıkıldığından e-min olun.

16 Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmaya başlamıyor.	Hasarlı açma/kapama şalteri.	Taşlama makinesini kullanmadan önce tüm hasarlı parçaları değiştirin. Bölgenizdeki servis merkezine veya yetkili bir servis istasyonuna başvurun. Gerekli yeterliliklere sahip bir uzman tarafından gerçekleştirilmediği takdirde, her türlü onarım denemesi tehlikelere neden olabilir.
	Hasarlı elektrik kablosu.
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor.	Gerilim düşük, bobinler hasarlı, kondansatör yandı.	Gerilimin uzman elektrikçi tarafından kontrol edilmesini sağlayın. Motoru bir uzmana kontrol ettirin. Kondansatörün bir uzman tarafından değiştirilmesini sağlayın.

14 Depolama

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

15 Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz. Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

4 parçalı döndürülebilir biçak seti: Ürün numarası: 7914900601

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Izgara tipi zımpara kağıdı, triger kayışı * = Teslimat kapsamında değil!

Arıza Olası sebep Yardım

Motor çok gürültü yapıyor. Bobinler hasarlı, motor arızalı. Motoru	bir uzmana kontrol ettirin.
Motor hemen aşırı derecede ısınıyor.	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir
Ürün çalışma sırasında ya-vaşlıyor	İş parçası üzerine çok fazla baskı uygulanıyordu.
Motor tam çalışma performansına ulaşmıyor.	Şebeke tesisatındaki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.).
	Aynı devre üzerinde başka ürünler veya motorlar kul-lanmayın.

17 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

18 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka:

SCHEPPACH

Ürün adı:

BOYA FREZESİ - LFR720

Ürün no.

5914901901

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

EN ISO 12100:2010;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN 61000-3-3:2013/A2:2021

Yetkili dokümantasyon temsilcisi:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Belirgin kusurlar malların teslim alınmasından itibaren 8 gün içinde bildirilmelidir, aksi takdirde alıcı bu tür kusurlardan kaynaklanan tüm talep haklarını kaybeder. Makinelerimizin garantisi, teslim tarihinden itibaren yasal garanti süresi boyunca, doğru kullanılmaları koşuluyla, bu süre içinde malzeme veya üretim hataları nedeniyle kullanılamaz hale geldiği kanıtlanabilen herhangi bir makine parçasının ücretsiz olarak değiştirilmesini kapsamaktadır. Kendimiz üretmediğimiz parçalar için, yalnızca üst tedarikçilere karşı garanti talep etme hakkımız olduğu ölçüde garanti sağlıyoruz. Yeni parçaların takılma maliyeti alıcı tarafından karşılanır. Dönüştürme ve indirim talepleri ile diğer tazminat talepleri kapsam dışı tutulmuştur.

CE

SCHEPPACH GMBH

Günzburger Str. 69

D-89335 Ichenhausen

FR ©

Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie · Información disponible · Versão das informações · Stav informaci · Stav informácií · Az információk kelte · Stan informacji · Verzija informacija · Stanje informacij · Informatsiooni seis · Informacijos data · Informácijas stāvoklis · Informationens status · Tietojen tila · Informationsstatus · Status for informasjon · Последна редакция на информацията · ˈΕκδοση των πληροφοριών · Stadiul informațiilor · Izdanje informacija · Bilgilerin güncelliği Update: 01/2025 · Ident.-No.: 5914901901
