KULLANIM KILAVUZU DW720 DEWALT

Bir DeWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DeWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

İçindekiler

Teknik veriler tr - 1

Avrupa Birliği şartnameye uygunluk beyanı tr - 1

Güvenlik talimatları tr - 3

Ambalajın içindekiler tr - 3

Tanım tr - 3

Elektrik güvenliği tr - 3

Uzatma kablosu tr - 3

Montaj ve ayarlar tr - 3

Kullanım talimatları tr - 6

Aksesuarlar tr - 7

Bakım tr - 9

Garanti tr - 9

Teknik veriler

		DW720
Güç girişi W 1450
Güç çıkışı	W	1100
Voltaj	V	230
Bıçak çapı (max)	mm	250
Bıçak deliği	mm	30
Mil çapı	mm	20
Yüksüz hız, 50 Hz	min^-1	2800
Yüksüz hız, 60 Hz	min^-1	3400
Kesim derinliği 90°	mm	68
Kesim derinliği 45°	mm	50
0°’de azami çapraz kesim kapasitesi25 mm kalınlık için	mm	380
45°’de azami gönye kesim kapasitesi,25 mm kalınlık için	sağda	mm
	solda	mm
Azami çapraz kesim genişliği	mm	380
Azami yırtma kesimi genişliği	mm	640
Toplam ölçüler	mm	148 x 95 x 150
Toz çekme adaptörü	mm	100
Ağırlık	kg	52,5

Standart donanım:

Sehpa, TCT biçağı, birçok siperi ve aletleri, no-volt salma anahtarı.

Sigortalar
230 V aletler	10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Keskin kenarlar.

Avrupa Birliği şartnameye uygunluk beyanı

DW720

DEWALT, bu elektrikli aletlerin 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55104, EN 55014, EN 61000-3-2, EN 61000-3-3'e uygun olarak tasarlandığını beyan eder.

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

DIN 45635'e uygun ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 89/392/EEC'ye uygundur:

			DW720
L_pA	(ses şiddeti)	dB(A)*	83,7
L_0A	(akustik gücü)	dB(A)	90,7

* kullanıcının kulağında

85 dB(A) ses şiddeti (basıncı) aşıldığında, kulakları korumak için gerekli önlemleri alın.

Bu aletin ivme karesinin ortalama ağırlıklı kökü DIN 45675'e uygundur:

DW720

< 2,5 m/s ^2

TÜV Rheinland

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

X. fopsmann

Güvenlik talimatları

Elektrikli aletleri kullanırken daima, yangin, elektrik çarpması ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarına uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağıdaki güvenlik talimatlarını dikkatle okuyun. Bu talimatları güvenli bir yerde saklayın.

Genel Bilgiler

1 Çalışma alanınızı temiz tutun
Dağınık yerler ve tezgahlar kazaya neden olabilir.

2 Çalışma alanınızın çevre koşullarına dikkat edin

Elektrikli aletleri rutubete maruz bırakmayın.

Çalışma alanınızı iyi aydınlatın. Elektrikli aletleri, yanıcı sıvı ve gazların bulunduğu ortamlarda kullanmayın.

3 Elektrik çarpmasına karşı önlem alın

Topraklanmış yüzeylere temastan kaçının

(Örn: borular, radyatörler, ocaklar ve buzdolapları).

4 Çocukları aletlerden uzak tutun

Çocukların aletle veya uzatma kablosu ile temasına izin vermeyin. Herkesi çalışma alanından uzak tutun.

5 Açık havada kullanım için uzatma kabloları

Alet açık havada kullanıldığında, daima açık havada kullanım için özel yapılmış ve böyle olduğunu gösteren bir damga taşıyan uzatma kabloları kullanın.

6 Kullanılmayan aletleri saklayın

Kullanılmayan elektrikli aletleri kuru, güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

7 Uygun giyinin

Bol elbise giymeyin, takı takmayın. Hareketli motor parçaları bunları kapabilir. Açık havada çalışken, tercihen lastik eldiven kullanın ve kaymaz tabanlı ayakkabı giyin. Saçınız uzunsa koruyucu başlık giyin.

8 Koruyucu gözlük takın

İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın.

9 Maksimum ses şiddetine dikkat edin

Ses şiddeti 85 dB(A)’yı aşarsa, kulağınızı korumak için gerekli önlemleri alın.

10 İşlediğiniz parçayı iyi sabitleyin

İşlediğiniz parçayı sabitlemek için, işkence veya mengene kullanın. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

11 Aşırı uzanarak çalışmayın

Daima yere sıkı ve dengeli basmaya dikkat edin.

12 Aletin kazara çalıştırılmasına olanak vermeyin

Fişi takılı aleti, parmağınız tetikte taşımayın. Fişi takarken tetiğin çekili olmamasına dikkat edin.

13 Daima dikkatli olun

Yaptığınız işe dikkat edin. İnsiyatifinizi kullanın. Yorgunken aleti kullanmayın.

14 Aletin fişini çekin

Aleti başiboş bırakmadan önce enerjisini kesin ve tamamen durmasını bekleyin. Aleti kullanmayacağını zaman, bakım yapmadan önce veya aksesuarlarını değiştirirken fişini çekin.

15 Ayar anahtarlarını ve aparatlarını çıkartın

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtar ve aparatının bulunmamasına dikkat edin.

16 İşe uygun alet kullanın

Küçük alet veya aksesuarları, ağır hizmet tipi aletin görevini yapmaya zorlamayın. Alet, imalat amacına uygun olan işi daha iyi ve güvenli yapacaktır.

Dikkat! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar ve parçaların kullanımı yaralanma riski doğurabilir.

17 Kabloyu dikkatli kullanın

Asla aleti kablosundan tutarak taşımayın veya fişi çekmek için kabloya asılmayın. Kabloyu, ısı, yağ ve keskin kenarlardan uzak tutun.

18 Aletlerinize iyi bakın

Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarlı ise yetkili DeWALT servisine onartın. Uzatma kablolarını da düzenli kontrol edin ve hasarlı ise, yenileyin. Tüm komuta mekanizmasını kuru, temiz ve yağlardan uzak tutun.

19 Hasarlı parça kontrolü yapın

Aleti kullanmadan önce, düzgün çalışacağını ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapın. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı siperleri veya diğer arızalı parçaları talimatlar uyarınca onartın veya yeniletin. Tetiği arızalı ise, aleti kullanmayın. Tetiği yetkili bir DEWALT onarım merkezinde değiştirin.

20 Aletinizi, yetkili bir DeWALT onarım merkezinde onartın Bu elektrikli alet ilgili güvenlik kurallarına uygundur. Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafından onarılmalıdır.

Additional Radyal Kol Testereleri için Ek Güvenlik Kuralları

- Elektrik güç kaynağını uygun bir sigorta ya da devre kesici ile koruyun.

- Koldaki yatak rayını ve makara başlığı takımındaki yatakları temiz tutun ve yağlanmamasına dikkat edin.

- Testereyi çalıştırmadan önce aynanın doğru konumda olmasına dikkat edin. Bıçak, testere kolu çekilmeden malzemeye temas etmemeli.

- Parmak siperlerini daima aynai içindeki kesim öncesi yuvası içinden ve/veya kesilen malzemesi yüzeyinin 3 mm üzerinden geçecek şekilde ayarlayın (yırtma dışında).

- Yırtma işleminde, keski demirinin bıçağa mesafesini doğru ayarlayın (1-3 mm) ve geri alıcı düğmelerin doğru ayarlanmış olmasına dikkat edin.

- Yırtma işleminde, malzemeyi besleme yönüne dikkat edin.

- Ayarlayın doğruluğunu düzenli olarak kontrol edin ve gerektiğinide düzeltin.

- Bıçağın doğru yönde dönmesine ve dişlerin aynaya bakmasına dikkat edin.

- Çalışmaya başlamadan önce tüm sıkıştırma kollarının sıkılı olup olmadığını kontrol edin.

- Makineyi, tüm siperler yerinde olmadan çalıştırmayın.

- Testereyi kullanmadığınız zamanlarda testere bıçağını bıçak siperiyle iyice koruyun.

- Makineyi, kullanmadığınız zamanlarda, bıçakları değiştirirken ya da bakım yaparken güç kaynağından ayırın.

- Daima, kesilecek malzemeye uygun türde ve keskin bıçakları kullanın. Önerilen bıçak çapı, teknik veriler bölümünde belirtilmiştir.

- Fana, motor şaftını engelleyecek herhangi bir cisim yerleştirmeyin.

- Kesim yaparken testereyi zorlamayın. (Motorun kısmen ya da tamamen boşulması büyük hasara neden olabilir. Kesime başlamadan önce motorun tam hıza ulaşmasını bekleyin.)

- Testereyi, çalışma tezgahından tutarak kaldırmayın.

- Demir içeren/içermeyen metaller ya da duvar malzemesi kesmeyin.

• Dönen bıçağa yağlama maddesi uygulamayın.
• Testere elektriğe bağlıyken kesinlikle ellerinizi biçak bölgesine uzatmayın.
• Testere çalışırken, ellerinizi testere bıçağının arkasına uzatmayın.
• Kesim sırasında ellerinizi testere bıçağına 150 mm'den daha fazla yaklaştırmayın.
• Hasarlı ya da kırık testere bıçakları kullanmayın.

Diğer tehlikeler

Aşağıdaki tehlikeler radyal kol testere kullanımında görülebilmektedir:

İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında :

• Duyma hissinin azalması.
• Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza tehlikeleri.
• Bıçağı değiştirirken yaralanma tehlikesi.
• Siperleri açarken parmakların ezilmesi tehlikesi.
• Özellikle meşe, akgürgen ve MDF olmak üzere ahşap keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Kısmen monte edilmiş makine
5 Tezgahüstü kısımlar
1 Ayna
4 Tezgah destekleri
1 Yükseklik ayar manivelası
1 Akımsız salma şalterli motor, kasnak ve makara başlığı takımı
1 Testere bıçağı
1 Siper takımı
1 Toz çekme adaptörü
1 Tezgah uzantısı için parça takımı:
8 M8 x 30 düz yarık başlı civata
8 D8 Belleville rondele
8 M8 somunları
8 D8 düz rondela

2 Aşağıdaki parçaları içeren plastik ambalaj:

1 çok amaçlı somun anahtarı
1 yıldız/açık anahtar
1 lokma anahtari 13 mm
5 Allen anahtarları (2,5, 3, 4, 5 & 8 mm)

1 Yıldız başlı vida

4 M10 x 16 civataları

4 M10 somunları

4 D10 Belleville rondele

6 M8 x 30 düz yarık başlı civata

6 D8 Belleville rondele

6 M8 somunları

6 D8 düz rondela

1 kablo kıskacı

1 kablo desteği

2 tablo kıskaçları

2 geri çekme yayı için kıskaçlar

1 Kullanım kılavuzu

1 Açılımlı çizim

• Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
• Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

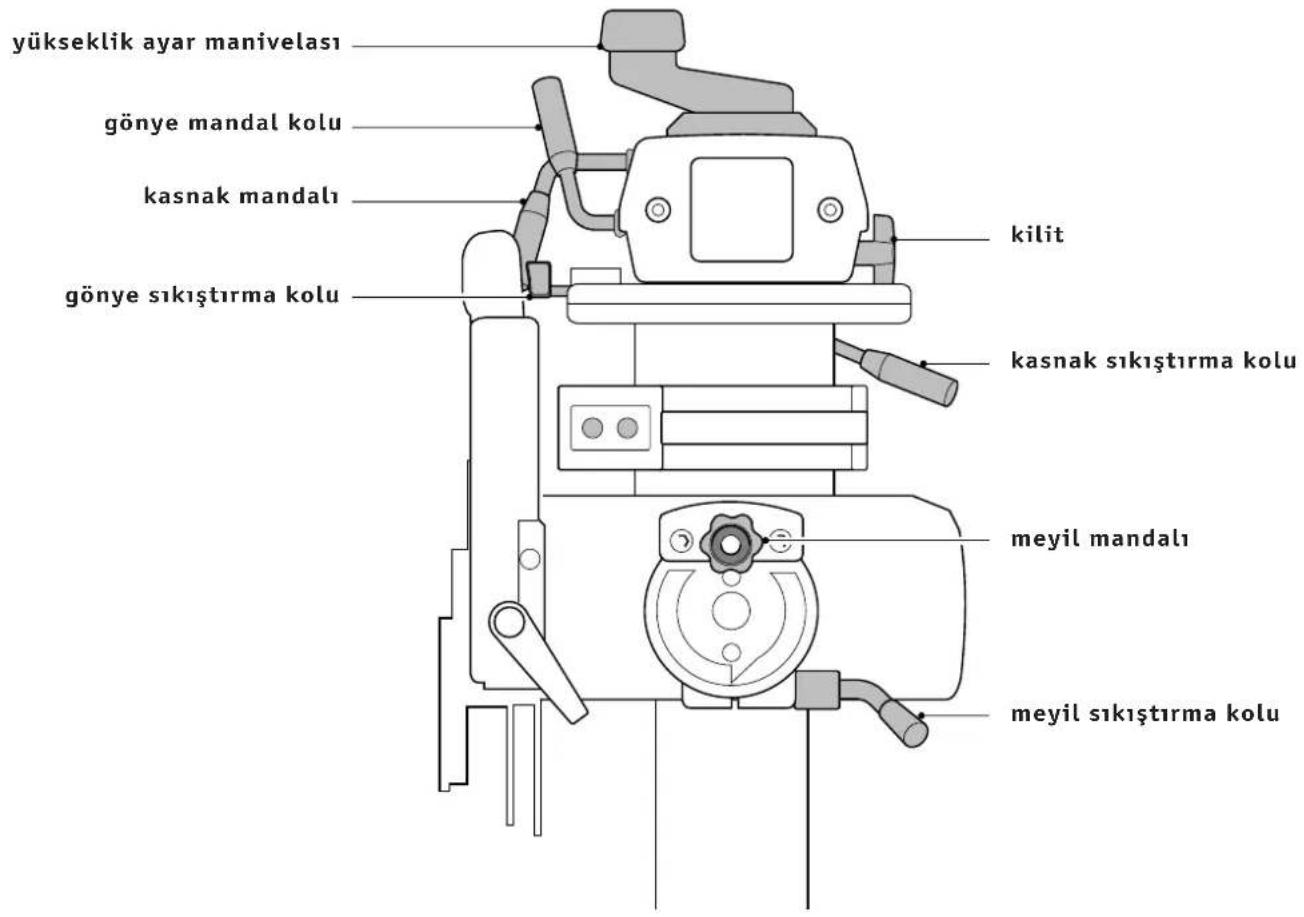

Tanım (şekil A1 & A2)

DW720 Radyal Kol Testeresi, profesyonel ahşap işleme sanayii için gelşitirlmiştir. Çok hassas kesimler yapabilen bu makine, kolayca çapraz kesim, meyil, gönye ya da yırtma kesimine ayarlanabilmektedir. Çok sayıdaki aksesuarı sayesinde radyal kol testereniz hemen her türlü atölye işini yapabilmektedir. Azami güvenlik için tüm ana kontroller hem mandal hem de kilit tertibatı ile emniyete alınmıştır. Bknz. hızlı başvuru tablosu.

A1

1 Açma/kapama anahtarı
2 Kol
3 Bıçak siperi takımı
4 Sabit tezgahüstü
5 Tezgah uzantısı
6 Ayna
7 Tezgah mengenesi
8 Sütun
9 Gönye mandal kolu
10 Gönye mengene kolu
11 Yüksekli ayar manivelası
12 Radyal kol
13 Uç kapağı

A2

14 Kasnak hareket engeli

15 Asma kilit

16 Kasnak

17 Motor

18 Tezgah şeritleri

19 Meyil sıkıştırma kolu

20 Meyil ölçeği

21 Meyil mandalı

22 Makara başlığı takımı

23 Kablo desteği

Elektrik güvenliği

Elektrik motoru, sadece tek voltaj için tasarlanmıştır. Daima şebeke voltajının, aletinizin üstünde yazılı olan voltajla aynı olmasına dikkat edin.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çıplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Montaj ve ayarlar

• Montaj ve ayarlardan önce mutlaka aletin fişini çekin.
• Testerenizin en iyi şekilde çalışabilmesi için aşağıdaki paragraflarda belirtilen işlemleri uygulamanız büyük önem taşımaktadır.

Testerenizin ambalajdan çıkartılması (şekil A1)

• Kol (12) dışındaki tüm parçaları ambalajdan çıkartın.
• Gönye sıkıştırma kolu (10) ile kolu kitleyin.
• Kartonu devirin ve testere kolunu çıkartın.
• Makineyi ayağa kaldırın.

Makine daima tabanda düz ve sağlam durmalı.

Makara başlığı takımının takılması (şekil A1, A2 & B)

• Kolu (12) en yüksek noktaya kadar kaldırmak için, yükseklik ayar manivelasını (11) + yönünde çevirin.
• Mevcut iki Allen vidalarını (24) çıkartın ve uç kapağını (13) (şekil B) çıkartın.
• Bir çelik yünü pediyle yata raylarını (25) törpüleyin ve kirleri kuru bir bezle (şekil B) temizleyin.
• Kilidin (15) açık olmasına dikkat edin (şekil A2).
• Makara başlığı takımının (22) yataklarını (26) dikkatle yatak raylarına yerleştirin.
• Makara başlığını yatak raylarında hareket ettirerek rahat hareket edip etmediğini kontrol edin.
• Kilidin, makara başlığını ihtiyaca göre tutup-bıraktığını kontrol edin.
• Uç kapağını (13) derhal değiştirin.

Kablo desteği ve kablo kışkacının takılması (şekil A2 & C)

• Kablo desteğini (23) deliğe (27) takın.
• Kablo kiskacıyla (29) kabloyu (28) kolun arkasına takın.

Kolun dikey ve yatay hareketi engellenmemeli.

Testere tezgahı (şekil D1 - D5)

Tezgah desteklerinin takılması (şekil D1)

Tezgah destekleri M10 x 16 civataları ve uygun somunlarla takılacaktır. Ön tarafta D8 Belleville rondele kullanılacak ancak arka tarafta kullanılmayacak.

• Desteği (30) tezgah tabanının sol tarafına takın.
• Desteği (32) tezgah tabanının sağ tarafına takın.
• Civataları şimdi sıkıştırmayın.

Tezgah desteğinin mil ile ayarlanması (şekil A1 & D2)

• Meyil sıkıştırma kolunu (19) gevşetin ve meyil mandalını (21) dışarıya çekin (şekil D2).
• Motoru dikey konuma çevirin ve meyil mandalı (21) ve meyil sıkıştırma koluyla (19) sabitleyin.
• Mil (33), tezgah destekleri dış kenarından daha yukarda olana kadar kolu çevirmek için gönye sıkıştırma kolunu (10) (şekil A1) gevşetin.
• Kolu, mil tezgah desteğine temas edene kadar dikkatli bir şekilde indirin ve tezgah desteğindeki ilgili somunu elle sıkıştırın.
• Bu işlemi arka kenarda ve diğer tezgah destekleri için tekrarlayın.
• Motor mili ile tekrar kontrol edin.
• Tespit elemanlarını iyice sıkın.
• Kolu tekrar merkezi konuma çekin ve kitleyin.

Merkezi tezgah desteğinin ayarlanması (şekil D3)

• Tezgah destekleri (30) ve (32) üzerine bir tesviye aleti yerleştirin.
• Merkezi tezgah desteğindeki (35) civataları (34) gevşetin.
• Merkezi tezgah desteğini tesviye aletine dokunana kadar bir Allen anahtarıyla ayarlayın.
• Tespit elemanlarını iyice sıkın.

Sabit tezgah parçasının takılması (şekil D1 & D4)

Tezgahüstü parçaların standart konumları şekil D4'de gösterilmektedir.

Ayna (6), istenen kesme derinliğine bağlı olarak şeritler (18) arasına da yerleştirilebilmektedir.

• Tezgahın sabit kısmını (4), şekilde gösterildiği gibi tezgah tabanı üzerine yerleştirin ve ortadaki deliklerin merkez tezgah desteğinin ayar vidaları ile birleşmesini sağlayın.
• Üstte M8 x 30 somunlarını ve düz D8 rondelelerini, altta ise D8 Belleville rondelelerini kullanın.
• Öndeki beş civata ve merkezdeki büyük delikteki civata dışında tezgahın sabit kısmındaki (4) tüm civataları elle sıkıştırın.
• Aynayı (6) ve şeritleri (18) tezgah tabanına (31) yerleştirin (şekil D1).
• Masa mengenelerini (7) (şekil D4) tezgah desteklerinin arka tarafına (30) & (32) monte edin (şekil D1).
• Tezgah mengenelerini sıkıştırın.
• Tezgah üstündeki tüm civataları iyice sıkın.

Tezgah uzantısının takılması (şekil D5 & D6)

• Destek şeritlerini (36) ve (37), sabit tezgah parçasının (4) sol alt yüzeyine takın (şekil D5).
• Tezgah uzantısını (5), tezgah destek şeritleri çıkıntılarına yerleştirin (şekil D6).
• Her iki tezgahın aynı yükseklikte olmasına dikkat edin ve tezgah uzantılarını, pakette bulunan civatalar, rondeleler ve somunlarla yivli delikleri kullanarak takın (şekil D6).
• Sabit tezgah parçasindeki (4) iki ön civatayı sıkın.

Her iki tzgah arkada aynı yükseklikte olmalıdır.

Testere bıçağı (şekil E1 - E6)

Testere bıçağının takılması (şekil E1)

• Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

• Bıçağın dönüş yönü, motor üzerindeki ok ile gösterilmektedir.

• Mili, takım içindeki Allen anahtarı (38) ile tutun ve mil somununu (39), çokamaçlı anahtarı (40) kullanarak çıkartın.

• Bıçağı (41), dış flanş (42) ile iç flanş (43) arasına yerleştirin ve altta kalan dişlerin makinenin arka tarafına bakmasına dikkat edin.

Mil somunun (39) halkasının (44) dış flanş (şekil E1) karşısında olmasına dikkat edin.

- Mil somununut (39), saat yönü eksine döndürerek sıkıştırın.

Kolun tezgahüstüne paralel konumunun kontrol edilmesi (şekil A2, D3 & E2)

• Bıçak ön taraftayken asma kilidi (15) sıkıştırın (şekil A2).
• Bıçağı, tezgah üstüne (4) ancak dokunacak kadar indirin (şekil E2).
  • (9) ve (10) kolları gevşetin (şekil A1).
• Kolu, bıçak tezgahüstü (4) tüm genişliği boyunca sıyıracak şekilde çekin.
• Gerektiğinde ön ayar civatasını (34) ayarlayın (şekil D3).

- Bu işlemi, bıçak arka taraftayken tekrarlayın ve gerektiğinde arka civatayı ayarlayın.

Bıçağın tezgahüstüne dik konumunun kontrol edilmesi (şekil A2 & E3)

• Kolu merkezi konuma geri çekin ve asma kilidi (15) sıkıştırın (şekil A2).
• Bıçak gövdesine bir çelik küp (45) yerleştirin (şekil F3).
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Meyil ibre diskini (46) iki vidayı (47) gevşeterek çıkartın.
• Bu şekilde ortaya çıkan üç Allen vidaların tümünü gevşetin.
• Motor flanşına bir Allen anahtarı sokarak bıçak küpe düz olarak temas edene kadar hafifçe vurun.
• Tespit elemanlarını iyice sıkın.

Merkezi Allen vidasını sıkıştırmak özellikle önemlidir.

- Meyil ibre diskini (46) yerine takın.

Çapraz kesim hareketinin aynaya dik olup olmadığını kontrol edilmesi (şekil E4 & E5)

• Bıçağı aynanın önünde kitleyin (şekil E4).
• Bir levha üzerine bir küp (45) yerleştirin ve bıçağa ancak dokunacak kadar aynaya dayayın.
• Asma kilidi açın ve bıçağı, küpe paralel geçip geçmediğini kontrol etmek için kendinize doğru çekin.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Gönye mandal kolunu (9) 0° konumunda kavratarak gönye sıkıştırma kolunu (10) salın (şekil E5).
• Kolun her iki yanındaki kontra somunlarını (48) gevşetin (şekil E5).
• Kola sola doğru ayarlamak için kolun sağ tarafından lokmayı gevşetin ve karşısında lokmayı sıkıştırın.
• Kola sağa doğru ayarlamak için kolun sol tarafından lokmayı gevşetin ve karşısında lokmayı sıkıştırın.
• İşleme küçük ayarlamalarla devam edin ve (9) ile (10) kollar kavrar durumdayken her ayardan sonra kontrol edin.

Lokmaları fazla sıkıştırmayın.

- Kontra somunları (48) sıkıştırın.

Bıçağın aynaya göre dik konumunun kontrol edilmesi (şekil E6)

• Kasnak mengenesi kolunu (49) gevşetin ve kasnak mandalını (50) basın.
• Motoru şekilde gösterildiği gibi 90° çevirin.
• Motor yerinden oynuyorsa somunu (51) sıkın.
• Bıçağı aynaya dayayın ve paralel olup olmadığını kontrol edin.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Kasnak altında çapraz olarak takılı olan iki civatayı (52) gevşetin.
• Allen anahtarını motor flanşına takın.
• Bıçak konumunu ayarlayın ve civataları (52) sıkıştırın.

Bıçak siperi takımının takılması ve ayarlanması (şekil F1 - F5)

Bıçak siperi (3) aşağıdaki güvenlik özelliklerine sahip olan çok amaçlı bir takımdır (şekil F1):

- Tam bıçak koruması için üst siper (53) (şekil G1) ve yaylı arka siper (54) (şekil F2).

• Toz çekme adaptörü (55) çapraz ve yırtma kesimi için.
• Yırtma kipinde kullanılmak üzere geri alma düğmeleri (56).
• Çapraz kesimde kullanılacak ayarlanabilir parmak siperi (57).
• Kesilen parçanın bıçğa sıkışmasını önleyen kesme demiri (58).
• Motoru en iyi şekilde açığa çıkartabilmek üzere devirmek için meyil sıkıştırma kolunu (19) gevşetin ve meyil mandalını (21) dışarı çekin (şekil F3).
• Siperi tutan kelebek somunu (59) ve rondeleyi (60) çıkartın (şekil F3).
• Yaylı arka siper (54) destek dilinden (63) çıkartılana kadar tespit vidasını (61) gevşetin ve tutma dirseğini (62) saat yönünün aksine çevirin (şekil F2).
• Yalnızca üstteki iki yayları (64) gevşetin.
• Gevşetilmiş arka bıçak siperini (54) şekilde gösterildiği gibi çevirin (şekil F2).
• Siper takımını birçok üzerine alçaltın (şekil F3).
• Siper takımını kelebek somun (59) ve rondele (60) ile tespit edin (şekil F3).
• Yaylı bıçak siperini (54) ve tutma dirseğini (62) ilk konumlarına getirin (şekil F2).
• Siper takımını sökmek için işlemi ters sırada yürütün.

Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

Siper takımı kumandalarının ayarlanması (şekil F2 - F5) Kesme demirinin yırtma için ayarlanması

- İki düğmeyi (65) gevşetin ve kesme demirini (58) ucu tezgahüstüne 10 mm yaklaşana kadar aşağıya kaydırın (şekil F2 & F4).

Kesme demiri doğru ayarlanmalıdır; dişli kenar ile kesme demiri (58) arasındaki mesafe 1-3 mm olmalı (şekil F4).

Geri alma düğmelerinin (meyil) yırtma kesimi için ayarlanması (şekil F5)

• Düğmeyi (66) gevşetin ve dirseği (67) sıkıştırılmış yay (68) kesilecek parçanın yüzeyine ancak dokunacak kadar alçaltın.
• Geri alma düğmelerinin (56) uçları kesilecek parça yüzeyinin 3 mm altında olmalı ve açı şekil F5'te gösterildiği gibi olmalı.
• Meyil kesimi için Allen anahtarını (69) gevşetin ve geri alma düğmelerini istenen açıya ayarlayın.

Kesme demiri, parmak siperleri ve geri alma düğmelerinin çapraz kesim için ayarlanması (şekil F2)

• Çapraz kesim için kesme demirini ve geri alma düğmelerini hareket yolundan çekin.
• Kolu (70) gevşeterek parmak siperini (57) kesilecek parçanın hemen üzerinde konumlandırın ve kolu (70) tekrar sıkıştırın.

Ölçek ayarları (şekil G1 - G5)

Yırtma ölçeği

Yırtma için iki ayrı motor konumu seçilebilir. Her iki kip ayrı besleme yönleri gerektirmektedir: Konum Besleme yönü

• İçeriye yırtma sağdan sola (şekil G1)
• Dışarıya yırtma sağdan sola (şekil G2)

Yırtma ölçeği (72) üzerinde yırtma genişliğini gösteren ibre (71) ayarlanabilmektedir (şekil G3):

• Aynayı en arka konuma itin.
• Aynaya 24 mm kalınlığında bir levha dayayın.
• Kasnak sıkıştırma kolunu (49) gevşetin, kasnak mandalına (50) basın (şekil H1) ve motoru dışarıya yırtma konumuna getirin (şekil G1).
• Kasnak takımını, biçak malzemenin ancak kenarına dokunacak kadar radyal kol boyunca çekin.
• İki vidayı (73) gevşetin ve ibreyi (71), dışarıya yırtma ibresinin kenarını (74) levhanın aşağıdaki ölçekte okunan bilinen genişliği ile aynı olana kadar kaydırın (şekil G3).
• Vidaları (73) sıkıştırın (şekil G3).
• Motoru içeriye yırtma konumuna getirin.
• Bıçağın aynanın yüzüne dayanmasını sağlamak için siperi kaldırın.
• İçeriye yırtma ibresi (75) şimdi üst ölçekteki 0 konumu ile aynı çizgide olmalıdır. Gerekirse ibreyi ayarlayın (şekil G3).

Meyil ölçeği (şekil G4)

• Meyil ölçeğinde (20) dikey bir kesim için konumıldırıldığında 0° gösterilip gösterilmediğini kontrol edin.
• Gerektiğinde vidaları (47) gevşetin ve ibreyi 0° çekin.

Gönye ölçeği (şekil G5)

• Gönye ölçeğinde (76) dikey bir kesim için konumıldırıldığında 0° gösterilip gösterilmediğini kontrol edin.

- 0^ kaydetmek için ibreyi (77) vidayla (78) ayarlayın. Gönye ölçeği 45^ sağ ve sol ve 0^ sabit ayarlarına sahiptir.

Kasnak hareket engeli (şekil A2, H1 & H2)

Kasnak hareket engeli (14), kasnak takımındaki rulmanların, rulman raylarının arka ucuna çarpmasını önleyecek şekilde ayarlanmalıdır (şekil A2).

• Kasnak takımını gidebildiği kadar itin, sonra 5 mm kadar ileriye çekin ve asma kilitle (15) sabitleyin (şekil A2).
• Kasnak hareketi engelini (14), ön yarıktaki (80) somunları (79) lastik engel (81) asma kilit kutusuna değene kadar gevşeterek ayarlayın (şekil H1).
• Somunları (79) sıkın.

Çapraz kesim yaparken, öndeki yivli delikte bir somunu ve arkadaki yivli delikte de bir somunu sıkıştırın (şekil H2).

Geri çekme yayınının takılması (şekil J)

- Geri çekme yayını (82), ilgili civataları kullanarak kasnak hareketi engelinin arkasına takın ve kablonun bir ucunu vidalarla (83) asma kilide (15) takın.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Kullanım talimatları

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Kesilecek parçanın, sıkıca tespit edilmiş olmasına dikkat edin.
• Alete hafifçe bastırın ve testere bıçağının üzerine yan basınç binmemesine dikkat edin.
• Aşırı yüklemeden kaçının.

• Uygun testere bıçağını takın. Çok aşınmış bıçaklar kullanmayın. Makinenin azami devri, bıçağın azami devrinden fazla olmamalı.

• Çok küçük parçalar kesmeye çalışmayın.

• Bıçağın serbestçe kesmesini sağlayın. Kesimi zorlamayın.
• Kesime başlamadan önce motorun tam hızı ulaşmasını bekleyin.
• Tüm sıkıştırma düğmeleri ve sıkıştırma kollarının kavrar vaziyette olmasına dikkat edin.
• Makinayi siperler yerinde olmadan çalıştırmayın.
• Makinayı tezgah üstünden tutarak kaldırmayın.
• Ayna konumu ve tipini kontrol etmek için bakınız şekil K.

Çalıştırma ve kapatma (şekil A)

Radyal kol testerenizin AÇ/KAPA düğmesi birçok avantaj sunmaktadır:

• no-volt salma işlevi: Herhangi bir nedenden dolayı elektrik kesilirse, düğmeye tekrar basılması gerekmektedir.
• motorun aşırı yüklenmeden korunması: Aşırı yüklenme durumunda motora giden akım kesilecektir.
• I = AÇ Testere şimdi sürekli çalışma kipinde çalışıyor.
• 0 = KAPA

Deneme kesimi (şekil A1)

• Gönye mandal kolu (9) kavrar durumdayken, biçak düz bir 0° çapraz kesimi için konumlandırılacak şekilde gönye sıkıştırma kolunu (10) kitleyin.
• Asma kilidi (15) açın ve biçak aynanın arkasında kalana kadar kasnak takımını geriye itin.
• Kolu, bıçak tezgahüstüne neredeyse değene kadar indirin.
• Kesilecek parçayı aynanın önüne dayayın.
• Makineyi çalıştırın ve testere kolunu, biçak tezgahüstüne derin olmayan bir oluk kesene kadar indirin.
• Bıçağı kendinize doğru çekerek, bıçağın ahşap aynada dikey bir yarık keserek kesilecek parçanın içinden geçmesini sağlayın.
• Bıçağı tekrar park konumuna getirin ve testereyi kapatın.
• Kesimin tüm düzeylerde gerçek bir 90° kesimi olup olmadığını kontrol edin ve gerekirse düzeltme yapın.

Temel kesimler (şekil K1 - K5)

Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

Çapraz kesim (şekil A1 & K1)

• Radyal kolu aynaya göre dik açıya ayarlayın.
• Gönye mandal kolunu (9) 0° konumunda kavratın ve gönye sıkıştırma kolunu (10) sıkıştırın (şekil A1).
• Bıçağı indirin.
• Parmak siperini, kesilecek parçanın üzerinden çekilecek şekilde ayarlayın.
• Tezgahüstünde yarık yoksa, yukarıda anlatıldığı gibi bir tane açın.
• Kesilecek parçayı, parmaklarını bıçağın yolundan çekerek aynaya dayayın.
• Testereyi çalıştırın ve bıçağı yavaşçaayna ile kesilecek parça arasından geçirin.
• Bıçağı park konumuna geri çekin ve testereyi kapatın.

Gönye kesimler (şekil A1 & K3)

• Gönye mandal kolunu (9) ve gönye sıkıştırma kolunu (10) gevşetin (şekil A1).
• Kolu gönye ölçeğinde istenen açıya çekin.

• 45° sol ya da sağ için gönye mandal kolunu (9) kavratın ve gönye sıkıştırma kolu (10) ile kitleyin.

• Ara açıları için yalnızca gönye sıkıştırma kolunu kullanın.

• İşlemi çapraz kesimde olduğu gibi yürütün.

Sol gönye için aynı ve şeritleri sola kaydırmanız gerekiyor.

Meyilli kesimler (şekil A1, D2 & K2)

• Kolu 0° çapraz kesim için ayarlayın.
• Bıçağı tezgah yüzeyinin üzerine kaldırın.
• Meyil sıkıştırma kolunu (19) gevşetin ve meyil mandalını (21) dışarı çekin (şekil D2).
• Motoru meyil ölçeğinde (20) istenen eğime devirin (şekil A1).
• 90° ya da 45° sağ için meyil mandalını (21) kavratın ve meyil sıkıştırma koluyla (19) tespit edin.
• Ara açılar için yalnızca meyil sıkıştırma kolunu kullanın.
• İşleme dikey çapraz kesimdeki gibi devam edin.

Yırtma kesim (şekil K5, F2, G1 & G2)

Motor, G1 & G2 şekillerinde gösterildiği gibi makinenin dar ya da geniş parçaları kesimine adapte edilebilmesi için içeriye-yırtma ya da dışarıya-yırtma konumlarında kitlenebilmektedir.

• Kasnağı dışarı çekili olarak asma kilitle kitleyin.
• Kasnak sıkıştırma kolunu (49) gevşetin ve motoru yerine oturana kadar uygun konuma çevirmek için kasnak mandalına (50) basın (şekil G1).
• Kasnak sıkıştırma kolunu (49) sıkıştırın ve aynayı uygun konuma getirin.
• Kasnağı, yırtma ölçeğini (72) kullanarak kol üzerinde istenilen konuma ayarlayın ve asma kilitle kitleyin.
• Bıçak siperini yukarıda anlatıldığı şekilde ayarlayın ve toz çekme adaptörünü (55) yüzünüzden öteye çevirin (şekil F2). Yırtma için, kesme demiri (58) ve geri alma düğmelerinin (56) kullanılması gerekiyor (şekil G2).
• Kesilecek parçayı yavaşça bıçağa doğru itin ve sıkıca tezgaha ve aynaya doğru bastırın. Bıçağın serbestçe kesmesine izin verin ve parçayı bıçağa doğru zorlamayın. Bıçak hızı sabit kalmalıdır.

Daima bir itme çubuğu kullanın.

Meyilli yırtma

• Testereyi meyilli çapraz kesim konumuna ayarlayın.
• Kasnağı yırtma konumuna çevirin.
• Kasnağı doğru yırtma genişliği için konumlandırın.
• Geri alma düğmelerini, kesilecek parçaya düz temas edecek açıya getirin ve kesme demirini indirin.
• İşleme yırtmada olduğu gibi devam edin.

Bileşik gönye (şekil K4)

Bu kesim, gönye ile meyilli kesimin bir bileşimidir.

• İstenen meyil açısını ayarlayın.
• Kolu istenen gönye konumuna getirin.
• İşleme gönye kesimlerindeki gibi devam edin.

İşiniz bittikten sonra ve fişten çekmeden önce aleti mutlaka kapatın.

Oyma

Radyal kol testereniz, oyma gibi birçok ayrıntılı uygulama için kullanılabilmektedir.

- Bıçağı istenen açıya devirin. Kasnağı kolun altına çevirin ve gerektiği yerlerde bıçağı işlenecek parçanın üzerine yerleştirin. İşlenecek parçayı çıkartın ve biçakla derin olmayan bir oluk kesin. Geri alma düğmelerini meyilli yırtmada olduğu gibi indirin.

Kesilecek parçayı aynaya dayayarak işleme yırtmada olduğu gibi devam edin.

Sadece derin olmayan kesimler yapın!

Toz çekme (şekil F2)

Bu makine bir toz çekme adaptörüyle (55) donatılmıştır.

• Mümkün olduğu sürece toz emisyonlarıyla ilgili kurallara uygun olarak tasarlanmış bir toz çekme cihazı kullanın.
• Çapraz kesim yaparken, kesim hattı arkasına bir toz topalama torbası (opsyonel) yerleştirin.

Aksesuarlar

Makineye herhangi bir aksesuar takmadan önce daima fişini prizden çıkartın.

Şekillendirme/kalıp başlığı

Şekillendirme/kalıp başlığı çalışmanıza profesyonel bir görünüm sağlamak için kullanılmaktadır.

Şekillendirme/Kalıp başlığının takılması (şekil L1 - L3)

• Bıçak siperi takımını ve bıçağı sökün.
• Keskileri (84) şekillendirme/kalıp başlığına (85) takın ve hepsinin aynı şekilde kurulmuş olmasına dikkat edin (şekil L1).
• Şekillendirme başlığıyla birlikte verilen özel ara bileziğini (86) flança takın.
• Şekillendirme başlığını şekilde gösterildiği gibi flanşa takın ve lokma anahtarıyla (88) (opsyonel) kontra somununu (87) sıkarak kitleyin.
• Motoru, şekillendirme başlığı dikey konuma gelene kadar devirin.
• Şekillendirme başlığı siperini (89) şekilde (şekil L2) gösterildiği gibi takın ve istenen kesme derinliğine ayarlayın (şekil L3).

Şekillendirme/kalıplama

- Şekillendirme/kalıp başlığını ayna üzerine yerleştirin. Dışarıya sarkan kısım yapılacak kesime denktir.

Bazı uygulamalar, aynanın ikiye ayrılıp şekillendirme/kalıp başlığının aralarına yerleştirilmesini gerektirmektedir.

Bu durumda, testereyi normal kesim işleri için kullanmak istediğinizde aynı değiştirmeniz gerekiyor.

Daima bir itme çubuğu kullanın.

- Kesilecek malzemeyi sağdan ayna boyunca sıkıca bastırarak düzenli bir şekilde itin.

Kivirma

• Düz kenarlı keskiler kullanım.
• İşleme, şekillendirme/kalıplamadaki gibi devam edin.
• Meyilli kırkırmı kesimi için motoru istenen açıya ayarlayın.

Daha geniş kıvrımlar için lambri başlığını şekillendirme/ kalıp başlığının kenarıyla birlikte kullanın.

Lambri başlığının kullanımıyla ilgili talimatları okuyun.

Lambri başlığı (şekil F1, M1 & M2)

İki tip lambri başlığı mevcuttur. Şekil M1'de standart kalite lambri başlığı, şekil M2'de ise uzun ömürlü birinci kalite model gösterilmektedir.

Keskin kenarlar.

Lambri başlığının takılması

• Bıçak siperi takımını ve bıçağı sökün.
• Ara bileziğini (90), dar tarafı motora bakacak şekilde flança takın.
• İstenen kesim genişliğine ulaşmak için keski bıçaklarının (91) arasına istenen sayıda ara bıçaklar (92) ve pullar (93) yerleştirin.
• Lambri başlığını standart flanş somununu (39) kullanarak tespit edin (şekil E1).
• Kesme demirini ve destek dirseğini biçak siperi takımından sökün ve siperi yerine takın.
• Lambri başlığını istenen kesim derinliği için gerekli konuma indirin.

Lambri başlığının kullanılması

• Çapraz kesim ya da gönye konumunda
• Geri alma düğmelerini yoldan çekin.
• Parmak siperini doğru ayarlayın.
• Yırtma konumunda
• Geri alma düğmelerini doğru ayarlayın.

Disk ve tamburlu zimparalama (şekil M2, N1 & N2)

Her türlü açıda zımparalama gerektiren kesimler için iki zımparalama aksesuarı mevcuttur. Bu aksesuarlar aşağıdaki gibi kullanılabilmektedir :

• kesilen parçanın sabit aksesuar boyunca itilmesi
• aksesuarın, sıkıştırılmış parça boyunca çekilmesi
• Bıçak siper takımı ve bıçağı sökün.
• Dış flanşı (42) geri getirin (şekil N1).
• Zımparalama diskini (94) ya da zımparalama tamburunu (95) (şekil N2) doğrudan flanş üzerine takın.

Disk zımparalama (şekil N1)

• Daima diskin alt (sağ tarafını) kullanın.
• Disk zımparasını (94) dikey zımparlama için kullanırken şekillendirme başlığı siperi (89) (şekil N2), disk zımparası siperin alt tarafından ayrı duracak şekilde takılacak ve ayarlanacaktır.

Tamburlu zimparalama (şekil N2)

- Tamburlu zımparalamada, malzemeyi daima tamburun dönüş yönüne doğru itin.

Freze konsolu (şekil E1, 01 - 03)

Freze konsolu (96) ile makinenize bir Elu frezesi (MOF96, MOF131, MOF177 ya da OF97) takılabilmekte ve böylece yapılabilen ince ve dekoratif ahşap işlerinin sayısı arttırılabilmektedir (şekil 01).

Freze konsolunun takılması

• Bıçak siperi takımını ve bıçağı sökün.
• Freze konsolunu (96), şekil 01'de gösterildiği gibi från ucu üzerine yerleştirin ve bir kelebek somunla (59) tespit edin.

• Frezenizin paralel aynasındaki kılavuz çubuklarını, bu aksesuarla birlikte verilen destek çubuklarıyla (97) değiştirin:

• MOF96 (şekil 02) için küçük çaplı çubukları kullanın.

• MOF131/MOF177/OF97 (şekil 03) için büyük çaplı çubukları kullanın.
• Tespit vidalarını (98) sıkın.

Frezenizin çubuklar üzerinde düzgün bir şekilde ortalanmasına ve konola iyice tespit edilmesine dikkat edin.

Frezeleme (şekil A1 & E1)

Freze, şekil A1'de gösterilen kollarla (2) işlenecek parça üzerinden ya da merkezi bıçak boyunca çekilebilmektedir.

• Freze konsolunun sıkıca tespit edilmesine dikkat edin.
• Gerektiğinde, dış flanşı (42) şekil E1'de gösterildiği gibi flanşa takın ve freze konsolunu flanş somunuyla (39) motora takın (şekil E1). Flanş somununu gereğinden fazla sıkmayın.

İşlenecek parçayı dönen bıçağa doğru itin.

Makinanızın kullanım kılavuzuna başvurun.

Delme (şekil P)

Dişli tespit deliğine (99), testerenizi çok amaçlı radyal bir matkaba dönüştüren (opsyonel) 10 mm ya da 3/8" matkap mandreni takılabilmektedir. Bu seçenek özellikle ağaç pim malzemesi hazırlamak için çok kullanışlıdır.

• Bıçak siper takımını ve bıçağı çıkartın.
• Kapağı (100) çekin.
• Matkap mandrenini (101) doğrudan dişli tespit deliğine (99) takın.

Gönye siperleri (şekil Q1 & Q2)

Gönye siperileri (102), açılı kesim tertibatını geliştirmekte ve hızlandırmaktadır (şekil Q1).

- Standart siperleri gönye siperleriyle (102) değiştirin.

- Testere bıçağını, iki siper parçası arasından geçirin (şekil Q2).

Kılıç testeresi (şekil R1 - R3)

Kılıç testeresinin takılması

Kılıç testeresi eklentisinin (103) motor flanşına takılmasıyla makineniz radyal kılıç ya da oyma testeresine dönüştürülebilmektedir (şekil R3).

• Bıçak siperi takımını ve bıçağı sökün.
• Plastik arka ara parçasını (104), tespit dili (105) siper tespit vidası üzerinde ve düz cephe yüzeyi siper tespit dilleri (106) arkasında oluklu olacak şekilde motor franşı üzerine takın (şekil R1).
• ÖZel ara parçasını (107) mile takın.
• Kılıç testeresi önündeki iki kelebek vidayı (108) gevşeterek iki adet açılı tespit payandasının (109) arka taraftan dışarı çıkmasına izin verin (şekil R2).
• Kılıç testeresini motor flanşı üzerine yerleştirin ve iki tespit pimini, ara parçası üzerindeki deliklere (110) geçirin (şekil R1).
• Sağ taraftaki tespit payandasını (109), ara parçasındaki delikten (111) geçirin ve dilin (112) arkasındaki düz açı parçasını kavrayacak şekilde çevirin.
• Alttaki parçayı aynı şekilde kavratın ve kelebek somunları sıkın.
• Standart flanş somununu mile takın ve sıkıştırın. Kelebek somuların sağlamlığını tekrar kontrol edin.

- Testere bıçağını (113), dişler operatöre doğru bakacak şekilde şaftın dibindeki yarığa takın. Şaftın her iki yanında bıçağın tespit edilmesi ve ortalanması için küçük birer kazma vidası (114) bulunmaktadır (şekil R3).

Kılıç testeresi kulanılması (şekil R3)

• Kılıç testeresinin konumlandırması yapılacak işin özelliklerine göre değişmektedir. Sabit tezgahın üzerinde bıçağın tezgahın içinden geçebilmesini sağlayan küçük bir delik (115) bulunmaktadır. Bazı durumlarda konum tambur zımparada olduğu gibidir.
• Tezgah siperini çıkartın ve yerine ahşap ara parçaları (20 mm) takın ve bıçağı (dişler öne bakacak şekilde) öndeki sabit tezgahın hemen arkasına yerleştirin.
• Kesmeye başlamdan önce, testere ayağının malzemenin yerinden kalkmasını önlemek için indirilmesine dikkat edin.

Geçiş kontrolü (şekil A1, J, S1 - S3)

Geçiş kontrolü (116), sürekli ve düzgün bir kesimin elzem olduğu uygulamalarda en iyi sonuçları sağlamaktadır.

Geçiş kontrolünün takılması

• Geri çekme yayını çıkartın (82) şekil J.
• Kasnak hareket engelini çıkartın (14) şekil A1.
• Arkadaki düz dirseği (117) ve kasnak hareket engelini şekilde S2 gösterildiği gibi takın.
• Tırtıl düğme içindeki kazma vidasını (118) gevşetin ve tırtıl düğmeyi (119) çevirerek çıkartın (şekil S3).
• Arka desteğin (121) içindeki kazma vidayı (120) gevşetin ve desteği çubuktan ayırın.

- Silindiri (122), silindir mengenesi (123) içinden geçirin (şekil S1).

- Silindir mengenesini (123) kilit (15) üzerine yerleştirin ve bağlantının (124) her iki tarafındani kazma vidaları sıkın.

- Arka desteği (121) ve tırtıl düğmeyi (119) tekrar yerine takın ve tüm vidaları (şekil S3) sıkın.

- Arka desteği (121) şekilde gösterildiği gibi (şekil S3) konulandırın ve kazma vidayı (120) sıkın.

- Makara başlığını geriye itin ve mengesi içindeki slindiri (123) mümkün olduğu kadar arkada konumlandırın. Çubuğun ucu, lastik körükler sıkıldığında körüklerin içindeki akıtma civatasına temas etmemelidir. Akıtma civatasına basarak konumu kontrol edin.

- silindir mengenedeki vidayı (126) sıkın.

- Tırtıl düğme ile (119) geçiş hızını ayarlayın.

Geçiş kontrolünün akıtlması

Geçiş kontrolündeki yağın doldurulmasından ya da değiştirilmesinden sonra sistem içindeki havanın boşaltılması gerekmektedir.

• Üniteyi makineden ayırın ve piston tam çekili ve aşağıya doğru çevrili vaziyette sabitleyin.
• Körüklerin (125) arka kısmındaki tıpayı çıkartın. Yağın dökülmesini önlemek için körükleri tutun.
• Körükleri bir huni ya da bir yağ şırıngasıyla tamamen Castrol 210 NRL25 hidrolik yağı ya da eşdeğer bir yağla doldurun.
• Tıpayı tekrar takın ve bir kez çevirerek sıkıştırının.
• Körükleri, tıpadan biraz yağ sızacak şekilde hafifçe sıkın.
• Tıpayı bir ingiliz anahtarıyla sıkıştırın ve üniteyi yerine takın.

Sehpa (şekil T)

Sehpa (127), dört ayak (128), dört geçiş rayı (129) ve dört üst geçiş rayından (130) oluşmaktadır. Üst geçiş rayları, radyal kol testerenizin taban çerçevesi ile aynı boydadır.

• Ayak ve geçiş raylarını şekilde gösterildiği gibi monte edin.
• Civataları sıkın.
• Testereyi sehpaya tespit edin.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

- Aşınan tezgahüstü ve siperleri değiştirin.

Yağlama

Radyal Kol Testereniz ayrıca yağlama gerektirmemektedir.

Kol rayları ya da rulmanlarını kesinlikle yağlamayın.

Temizlik

• Kol raylarını düzenli bir şekilde temizleyin. Temizlik yapmak için uç kapağını ve kasnağı sökün. Ayrıca yataklardaki tozu da temizleyin.
• Tezgahüstü daima temiz tutun. Tozları ellerinizle silmeyiniz.

İstenmeyen aletler ve çevre

Atacağınız eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldıran D _E WALT onarım merkezlerine götürün.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazi şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ •

Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız.

Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdaki kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın.

HIZLI BAŞVURU TABLOSU

yükseklik ayar manivelası gönye mandal kolu kasnak mandalı gönye sıkıştırma kolu kilit kasnak sıkıştırma kolu meyil mandalı meyil sıkıştırma kolu

ПРIONI ME AKTINIKO BPAXIONA DW720

Θερμά συγχαρητήρια!
