BRUGSANVISNING DW720 DEWALT

Du har valgt en DeWALT maskine. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.

Indholdsfortegnelse

Tekniske data da - 1

EF-Overensstemmelseserklaring da - 1

Sikkerhedsinstruktioner da - 2

Kontroller emballagens indhold da - 3

Besknvelse da - 3

El-sikkerhed da - 3

Anvendelse af forlængerkabel da - 3

Samling og justering da - 3

Brugervejledning da - 6

Ekstraudstyr da - 7

Vedligeholdelse da - 8

Garanti da - 9

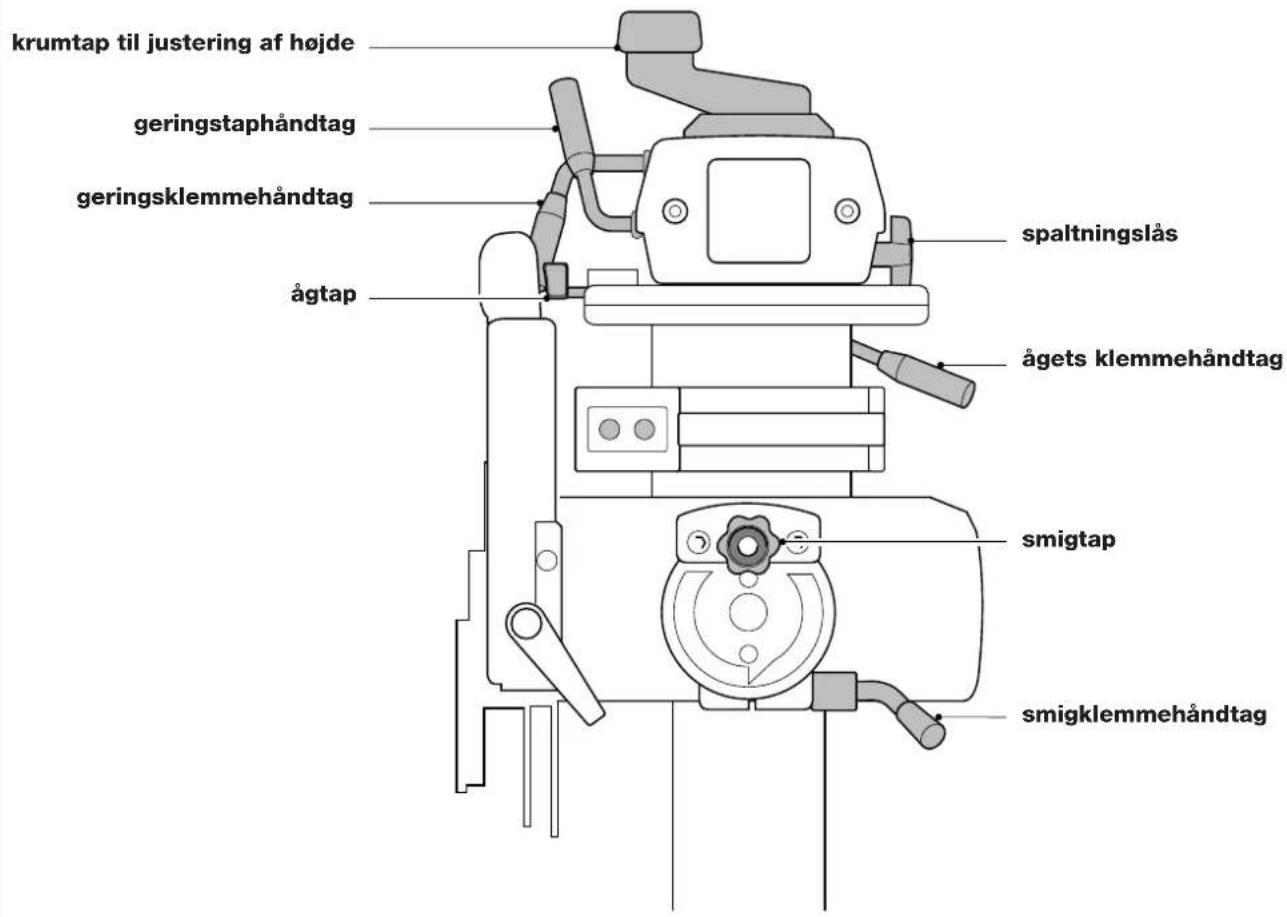

Opslagstabel da - 10

Tekniske data

		DW720
Motoreffekt (indgang) W	1450
Motoreffekt (udgang)	W	1100
Spænding	V	230
Klingediameter (maks)	mm	250
Huldiameter	mm	30
Spindeldiameter	mm	20
Ubelasted hastighed m/min, 50 Hz		2800
Ubelasted hastighed m/min, 60 Hz		3400
Savedybde ved 90°	mm	68
Savedybde ved 45°	mm	50
Maks. tværsavningskapacitet ved 0°i 25 mm materiale	mm	380
Maks. geringssavningskapacitet ved 45°i 25 mm materiale hojrehånds	mm	245
	mm	260
Maks. tværsavningsbredde	mm	380
Maks. spaltesavningsbredde	mm	640
Total mål	mm	148 x 95 x 150
Stovudsugningsadapter	mm	100
Vægt	kg	52,5

Standardudstyr:

TCT-klinge, klingeskærm og værktøj, nulspændingsafbryder.

Sikringer:
230 V maskiner	10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktojet, hvis brugervejledningens instruktioner ikke folges.

Angiver risiko for elektrisk stød.

Skarpe kanter.

EF-Overensstemmelseserklaring

DW720

DeWALT erklærer at disse værktojer er konstrueret i henhold til EU-direktiverne: 89/392/EOF, 89/336/EOF, 73/23/EOF, EN 61029, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte DeWALT på nedenstående adresse eller se bagsiden af brugervejledningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/E∅F & 89/392/E∅F, målt i henhold til DIN 45635:

			DW720
L_PA	(ydniveau)	dBi(A)^*	83,7
L_WA	(akustisk styrke)	dBi(A)	90,7

Anvend høreværn, hvis lydniveauet overstiger 85 dB(A).

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til DIN 45675:

	DW720
	< 2,5 m/s ^2

TÜV Rheinland

Sikkerhedsinstruktioner

Læs brugsanvisningen igennem, inden maskinen tages i brug.

Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen.

Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.

ADVARSEL!

Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand.

1 Brug høreværn

Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn.

2 Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

3 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser.

4 Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstov osv.) kan den elektriske sikkerhed oges ved at tilkoble en fejlstrømsafbryder.

5 Hold børnene på afstand

Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn.

6 Opbevar værktøj sikkert

Når elværktøjet ikke anvendes, skal det opbevares på et tort, højt placeret sted, låst inde, uden for børns rækkevidde.

7 Overbelast ikke elværktøj

Man arbejder bedre og mere sikkert inden for det anførte effektområde.

8 Brug det rigtige elværktøj

Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde.

9 Klæd dig rigtigt på

Bær ikke löst hængende toj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

10 Brug beskyttelsesbriller

Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske.

11 Ledningen må ikke mishandles

Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

12 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

13 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

14 Vedligehold værktøjet omhyggeligt

Hold værktojet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktojets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt.

15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør

16 Fjern nøglerne

Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.

17 Undgå utilsigtet start

Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket.

18 Forlængerledninger udendørs

Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette.

19 Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt.

20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket

Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra.

21 For din personlige sikkerhed

Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.

22 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted

Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere.

Ekstra sikkerhedsforskrifter til radialarmsav

- Beskyt strømforsyningen med en egnet sikring eller en hovedafbryder.

- Sørg for, at anslaget står i den rigtige position inden maskinen startes. Klingen må ikke komme i kontakt med materialet, før saven trækkes frem med håndtaget.

- Sæt altid fingerværnet, så det passerer gennem åbningen i anslaget og/eller 3 mm over arbejdsemnets overflade (undtagen ved spaltning).

- Ved spaltning holdes spaltekniven på den rigtige afstand af klingen (1 til 3 mm) og sørg for, at tilbageslagshindringen er justeret korrekt.

- Kontrollér altid fremföringsretningen ved spaltning.

- Kontrollér regelmæssigt indstillingsnøjagtigheden og indstil om nødvendigt.

- Sørg for, at klingerne roterer i den rigtige retning og at tænderne peger mod anslaget.

- Sørg for, at alle klemmehåndtag er spændte, før arbejdet startes.

- Brug aldrig saven, hvis afskærmningen er afmonteret.

- Savklingen skal beskyttes helt med klingeafskærmningen, när maskinen ikke bruges.

- Tag stikket ud af kontakten før service og udskiftning af klinger eller hvis maskinen ikke bruges.

- Brug altid skarpe klinger, der er fremstillet specielt til denne maskine. Vedrørende korrekte klingespecifikationer, henvises de tekniske data.

- Kil ikke noget fast mod ventilatoren for at blokkere motorakslen.

- Forcér ikke savningen. (Stop eller delvist stop af motoren kan medføre alvorlig skade. Lad motoren nå op på fuld hastighed, før der saves.)

- Løft aldrig maskinen i arbejdsbordet.

- Brug ikke maskinen til at save i ferrometaller, ikke-ferrometaller eller murværk.

• Smør ikke klingen mens den roterer.
• Hold hænderne væk fra klingeområdet, när savens stromkabel er tilsluttet.
• Prøv ikke at række bagom savklingen under savningen.
• Lad ikke hænderne komme nærmere end 150 mm fra savklingen under savningen.
• Brug aldrig beskadigede eller furede savklinger.

∅vrige farer

Følgende farer er forbundet med brugen af radialarmsaven:

Selvom man folger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er:

• Høreskader.
• Risiko for uheld med de roterende savklingers uafdækkede dele.
• Risiko for skade under udskiftning af klinger.
• Risiko for at få fingrene i klemme under åbning af afskærmningen.
• Helbredsrisiko ved indånding af træstøv, der udvikles under savning, især fra eg, bøg og MDF.

Kontroller emballagens indhold

Emballagen indeholder:

1 Delvis samlet maskine
5 Bordpladesektioner
1 Anslag
4 Bordstivere
1 Højdejusteringshåndsving
1 Motor, åg og rullehovedsamling med nulspændingsafbryder
1 Savklinge
1 Afskærmningssamling
1 Støvudsugningsadapter
1 Sæt eller dele til bordudvidelse:

8 M8 x 30 flade bolte med gevind
8 D8 Bellevillespændeskiver
8 M8-møtrikker
8 D8 flade spændeskiver

2 Omslag indeholdende:

1 multifunktionsnøgle
1 ring/gaffelnøgle
1 firkantnøgle 13 mm
5 unbraconogler (2,5, 3, 4, 5 og 8 mm)
1 stjerneskrue
4 M10 x 16 bolte
4 M10-møtrikker
4 D10 Bellevillespændeskiver
6 M8 x 30 flade bolte med gevind
6 D8 Bellevillespændeskiver
6 M8-møtrikker
6 D8 flade spændeskiver
1 kabelklemme
1 kabelholder
2 bordklemmer
2 klemmer til returfjeder

1 Brugervejledning

1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Den DW720 radialarmsav er udviklet til den professionelle

træbearbejdningsindustri. Dette præcisionsværktøj kan nemt og hurtigt indstilles til tværsavning, smigskæring, gering eller spaltning. Ved hjælp af det store udvalg af tilbehør kan radialarmsaven udføre næsten alle arbejdsopgaver i værkstedet.

For at opnå en optimal sikkerhed, har alle hovedkontroller både en tap og en låseanordning. Se også opslagstabellen i vejledningen.

A1

1 Afbryder
2 Håndtag
3 Klingeafskærmningssamling
4 Fast bordplade
5 Bordudvidelse
6 Anslag
7 Bordklemme
8 Søjle
9 Geringstaphåndtag
10 Geringsklemmehåndtag
11 Højdejusteringshåndsving
12 Radialarm
13 Endeafdækning

A2

14 Ågstop
15 Spaltningslås
16 Åg
17 Motor
18 Bordskinner
19 Smigklemmehåndtag
20 Smigskala
21 Smiglås
22 Rullehovedsamling
23 Kabelholder

El-sikkerhed

Elmotoren er kun beregnet til én spænding.

Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til maskinens strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm ^2 . Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

• Træk stikket ud af stikkontakten inden samling og justering.
• For at saven kan fungere optimalt, er det vigtigt, at følge fremgangsmåderne i nedenstående afsnit.

Udpakning af saven (fig. A1)

• Fjern alle dele fra emballagen, undtagen armen (12).
• Lås armen med geringsklemmehändtaget (10).
  • Vend kassen og træk armen ud.
• Rejs det hele op i opretstående stilling.

Maskinen skal stå i vater og være stabil til enhver tid.

Montér krumtappen til justering af højden (fig. A1)

- Montering af krumtappen til justering af højden (11) ovenpå sojlen (8) med stjerneskruen.

Montering af rullehovedsamlingen (fig. A1, A2 & B)

• Drej krumtappen til justering af højden (11) i + retningen, for at hæve armen (12) så langt som muligt (fig. A1).
• Fjern de to stiftskruer (24) og fjern endedækslet (13) (fig. B).
• Børst lejesporene (25) ru med en stålbørste og fjern eventuelt stov med en tør klud (fig. B).
• Sørg for, at spaltningslåsen (15) er løset (fig. A2).
• Sæt forsigtigt rullehovedsamlingens (26) lejer (22) i lejesporene.
• Flyt rullehovedet over i lejesporene for at kontrollere, at det løber smidigt.
• Kontrollér, at spaltningslåsen kan låse og frigøre rullehovedet efter behov.
• Sæt øjeblikkeligt endedækslet (13) på igen.

Montering af kabelholderen og kabelklemmen (fig. A2 & C)

• Montér kabelholderen (23) i hullet (27).
- Tilpas kablet (28) på bagsiden af armen vha. kabelklemmen (29).

Sorg for, at armen kan bevæges i både vandret og lodret retning.

Savbordet (fig. D1 - D5)

Montering af bordstiverne (fig. D1)

Bordstiverne monteres med M10 x 16 bolte og tilsvarende møtrikker samt med en D8 Bellevilleskive på forsiden, men ikke på bagsiden.

• Montér stiveren (30) på den højre side af bordet.
• Montér stiveren (32) på den højre side af bordet.
• Spænd ikke boltene endnu.

Justering af bordstiverne med akslen (fig. A1 & D2)

• Løs smigklemmestangen (19) og træk smigtappen ud (21) (fig. D2).
• Drej motoren i vertikal position og lås den med smigtappen (21) og smigklemmestangen (19).
• Løs smigklemmestangen (10) (fig. A1) og drej armen indtil akslen (33) er lige over en af de lige bordstiveres ydre forside.
• Sænk forsigtigt armen indtil akslen rører let ved bordstiveren og spænd bordstiverens korresponderende motrik med hånden.
• Gentag denne fremgangsmåde ved bagsiden og for den anden bordstiver.
• Kontrollér igen med motorens aksel.
• Spænd skruen med nøgle.
• Sæt armen tilbage til midterposition og lås den.

Justering af den midterste bordstiver (fig. D3)

• Anbring et vaterpas over bordstiverne (30) og (32).
• Boltene (34) i den midterste bordstiver (35) løsnes.
• Justér den midterste bordstiver med en unbraconøgle indtil den netop rører bed vaterpasset.
• Spænd skruen med nøgle.

Montering af den faste bordsektion (fig. D1 & D4)

Bordets øverste sektioners standardposition er vist i figur D4.

Anslaget (6) kan positioneres mellem skinnerne (18) afhængig af den krævede skæredybde.

• Anbring den faste bordsektion (4) på bordets underside, som vist på billedet og kontollér, at hullerne i midten ligger over justeringsskruerne i den centrale bordstiver.
• Brug M8 x 30 bollene og D8 spændeskiver for oven og D8 Bellevillespændeskiver for neden.
• Spænd alle bolte i den faste bordsektion (4) med hånden, undtagen de fem bolte foran og bolten i det store hul i midten.
• Anbring anslaget (6) og skinnerne (18) på bordets underside (31) (fig. D1).
• Montér bordklemmerne (7) (fig. D4) bagpå de lige bordstivere (30) & (32) (fig. D1).
• Spænd bordklemmerne.
• Spænd alle boltene på bordpladen.

Montering af bordudvidelsen (fig. D5 & D6)

• Tilpas støtteskinnerne (36) og (37) til den faste bordsektions nederste venstre overflade (4) (fig. D5).
• Anbring bordudvidelsen (5) på de fremstikkende bordstottestykker (fig. D6).
• Kontrollér, at begge borde er rette og montér bordudvidelsen vha. de udfraesede huller med de medfølgende bolte, skiver og møtrikker. (fig. D6).
• Spænd de to tilsvarende forreste bolte i den faste bordsektion (4).

Begge borde skal være lige på bagsiden.

Savklingen (fig. E1 - E6)

Montering af savklingen (fig. E1)

• Tænderne på en ny klinge er meget skarpe og kan være farlige.

• Rotationsretningen angives med pilen på motoren.

• Hold akslen med unbraconoglen (38) og fjern akselmøtrikken (39) ved at dreje den med uret med den multifunktionelle skruenøgle (40).

• Montér klingen (41) imellem den ydre flange (42) og den indre flange (43). Sørg for, at de nedadvendte tænder vender mod maskinens bagside.

Sørg for, at ringen (44) på akselmotrikken (39) ligger mod den ydre flange (fig. E1).

- Spænd akselmøtrikken (39) ved at skrue den mod uret.

Kontrollér, at armen er parallel med bordoverfladen (fig. A2, D3 & E2)

• Spænd spaltningslåsen (15) med klingen i forreste stilling (fig. A2).
• Sænk bladet indtil det netop rører bordoverfladen (4) (fig. E2).
• Håndtagene (9) og (10) løsnes (fig. A1).
• Sving armen, så klingen stryger hen over bordoverfladen (4) i hele dennes bredde.
• Om nødvendigt, justeres den forreste justeringsbolt (34) (fig. D3).
• Gentag denne fremgangsmåde med klingen i bagerste stilling og justér den bagerste bolt om nødvendigt.

Kontrol af, om klingen er lodret på bordets overflade (fig. A2 & E3)

• Bring armen tilbage til midterstillingen og spænd spaltningslåsen (15) (fig. A2).
• Anbring et vinkeljern (45) mod klingen (fig. F3).
• Indstil på følgende måde:
• Fjern smigviserskiven (46) ved at løsne de to skruer (47).
• De tre unbracoskruer, der kommer til syne løsnes.
• Sæt en unbraconøgle i motorakslen og slå let indtil klingen ligger fladt op mod vinkeljernet.
• Spænd skruen med nøgle.

Det er meget vigigt, at den midterste unbracoskrue spændes.

- Sæt smigviserskiven på plads (46).

Kontrol af, om tværsavningbevægelsen er lodret i forhold til anslaget (fig. E4 & E5)

• Lås klingen foran anslaget (fig. E4).
- Anbring et vinkeljern (45) på et stykke træ op imod anslaget, så det netop rører ved klingen som vist.
- Lås spaltningslåsen og træk klingen mod dig for at kontrollere at, klingen bevæger sig parallelt med vinkeljernet.
- Indstil på følgende måde:
- Med geringstaphåndtaget (9) i positionen 0°, frigøres geringsklemmehåndtaget (10) (fig. E5).
- Låsemotrikkerne (48) losnes på hver side af armen (fig. E5).

• For at justere armen til venstre, løsnes tapskruen på højre side af armen og den modsatte tapskrue spændes.
• For at justere armen til højre, løsnes tapskruen på venstre side af armen og den modsatte tapskrue spændes.
• Fortsæt trinvist og check justeringen efter hvert trin med håndtagene (9) og (10) låst fast.

Overspænd ikke tapskruene.

- Spænd låseboltene (48).

Kontrol af, om klingen er lodret i forhold til anslaget (fig. E6)

• Lås ågklemmehåndtaget (49) op og tryk på åglåsen (50).
• Drej motoren forbi 90° som vist.
• Hvis motoren viser et vist spil, spændes møtrikken (51).
• Anbring klingen mod anslaget og kontrollér, at det er parallelt med anslaget.
• Indstil på folgende måde:
• De to bolte (52), der er monteret på kryds under åget løsnes.
• Indsæt unbraconøglen i motorakslen.
• Justér klingepositionen og spænd boltene (52).

Montering og justering af klingens afskærmningsamling (fig. F1 - F5)

Klingens afskærmning (3) har flere funktioner, der giver følgende sikkerhedsegenskaber (fig. F1):

• ∅vre afskærmning (53) (fig. G1) og bagerste afskærmning med fjederlås (54) (fig. F2) til fuldstændig beskyttelse af klingen.
• Støvudsugningsadapter (55) til tvær- og spaltesavning.
• Tilbageslagshindring (56) til brug ved spaltning.
• Justerbar fingerbeskyttelsesskærm (57) til brug ved tværsavning.

• Spaltekniv (58), der forhindrer, at arbejdsemnet sætter sig fast i klingen ved spaltning.

• Frigør smigklemmehåndtaget (19) og træk smigtappen (21) ud (fig. D2) så motoren kan drejes som vist for optimal tilgang (fig. F3).

• Fjern afskærmningens fløjmøtrik (59) og skive (60) (fig. F3).
• Låseskruen (61) løsnes og monteringsbøjlen (62) drejes mod uret indtil den bagerste afskæmning med fjederlås (54) kan løftes op af støtten (63) (fig. F2).
• Tag de to fjedre (64) af krogene, men kun af de øverste.
• Drej den afhægtede bagerste afskærmning (54) som vist (fig. F2).
• Sænk afskærmningsamlingen ned over klingen (fig. F3).
• Afskærmningen sikres med fløjmøtrikken (59) og skive (60) (fig. F3).
• Sæt den bagerste afskærmning med fjederlås (54) og monteringsbojlen (62) tilbage i deres oprindelige position (fig. F2).
• Afskærmningssamlingen fjernes i omvendt rækkefolge.

Tænderne på en ny klinge er meget skarpe og kan være farlige.

Justering af klingesamlingens reguleringer (fig. F2 - F5)

Justering af spaltekniven til spaltning

- De to knapper (65) løsnes og spaltekniven (58) skydes ned indtil spidsen er ca. 10 mm fra bordoverfladen (fig. F2 & F4).

Spaltekniven skal indstilles korrekt. Afstanden mellem kransen med tænderne og spaltekniven (58) skal være 1-3 mm (fig. F4).

Justering af tilbageslagshindring til (smig-)spaltning (fig. F5)

• Knappen (66) løsnes og beslaget (67) sænkes indtil låsefjederen (68) netop rører ved arbejdsemnets overflade.
• Tilbageslagshindringens spidser (56) skal nu være 3 mm over arbejdsemnets overflade og vinklen skal være som vist på figur F5.

- Ved smigspaltning, løsnes unbracoskruen (69) og tilbageslagshindringen sættes i den ønskede vinkel.

Justering af spaltekniven, fingerbeskyttelsesskærmen og tilbageslagshindringen til tværsavning (fig. F2)

• Ved tværsavning justeres spaltekniven og tilbageslagshindringen opad, så den er af vejen.
• Armen (70) løsnes så fingerbeskyttelsesskærmen (57) kan justeres netop over arbejdsemnet, hvorefter armen (70) låses.

Skalaindstillinger (fig. G1 - G5)

Spaltningsskala

Spaltning kan foretages med motoren i to positioner. Hver måde kræver sin egen fremföringsretning:

• Indspaltning Fra højre mod venstre (fig. G1)
• Udspaltning Fra venstre mod højre (fig. G2)

Pegeren (71), der angiver spaltningsbredden på spaltningsskalaen (72) kan justeres (fig. G3):

• Anbring anslaget i bagerste position.
  • Læg en 24 mm plade mod anslaget.
• Lås ågklemmens arm (49) op, tryk på åglåsen (50) (fig. H1) og anbring motoren i udspaltningspositionen (fig. G1).
• Flyt ågsamlingen langs med den radiale arm indtil klingen netop rører ved kanten af materialet.
• De to unbracoskruer (73)løsnes og viseren (71) flyttes indtil kanten af udspaltningsviseren (74) er ud for pladens kendte bredde på den nedre skala (fig. G3).
• Spænd de to skruer (73) (fig. G3).
• Anbring motoren i indspaltningsstilling.
• Hæv afskærmningen, så klingen kan hvile mod anslagets forside.
• Indspaltningsviseren (75) skal nu være ud for nul-positionen på den ovre skala. Justér om nødvendigt (fig. G3).

Smigskala (fig. G4)

• Kontrollér, at smigskalaen (20) viser 0°, när den er indstillet til lodret savning.
• Om nødvendigt løsnes skruerne (47) og viseren justeres til 0°.

Geringsskala (fig. G5)

• Kontrollér, at geringsskalaen (76) viser 0°, när den er indstillet til lodret savning.
• Justér viseren (77) med skruen (78), så den viser 0°.

Geringssskalaen har forindstillede positioner ved 45° til venstre og til højre ved 0°.

Ågstop (fig. A2, H1 & H2)

Ågstoppet (14) skal justeres for at undgå, at lejerne på ågsamlingen slår mod lejesporenes bagerste ydergrænse (fig. A2).

• Skub ågsamlingen så langt væk, som den kan komme og træk den ca. 5 mm frem. Lås den med spaltningslåsen (15) (fig. A2).
• Justér ågstoppet (14) ved at løsne boltene (79) i frontlåsen (80) indtil gummistoppet (81) slår mod bagsiden af spaltningslåsens hus (fig. H1).
• Spænd boltene (79).

Ved tværsavning spændes en bolt i det forreste udfræsede hul samt en bolt i det bagerste udfræsede hul (fig. H2).

Montering af returfjederen (fig. J)

- Montér returfjederen (82) bag ved ågstoppet (14) med de tilhørende bolte og sæt enden af kablet fast på spaltningslåsen (15) med skruerne (83).

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
- Sørg for at materialet, der skal saves, er godt fastspændt.
- Pres kun ganske lidt med værktøjet og undgå at presse sidelæns.
- Undgå overbelastning.
- Monter en passende savklinge. Brug ikke for slidte savklinger. Den maksimale omdrejningshastighed for værktojet må ikke overstige savklingens maksimale omdrejningshastighed.
- Forsøg ikke at save for små genstande.
• Lad klingen save frit. Pres ikke.
- Lad motoren nå op på fuld hastighed för savningen påbegyndes.
- Se til at alle låseknopper og klemmehåndtag er spændte.
- Brug aldrig maskinen, hvis afskærmningen ikke er på plads.
- Løft aldrig maskinen i bordpladen.
- Se altid på figur K for at kontrollere anslaget position og type.

Afbryderen til radialarmen har flere fordele:

• Nulspændingsafbryderen: Hvis strømmen af en eller anden grund afbrydes, skal denne afbryder tændes igen manuelt.
• Motoroverbelastningssikring: I tilfælde af overbelastning af motoren, afbrydes strømmen til motoren.

- I = TÄENDT. Værktøjet kører nu i konstant drift.

- O = SLUKKET

Prøvesavning (fig. A1)

• Med geringstaphåndtaget (9) fastlåst, låses geringsklemmehåndtaget (10) så klingen er i stilling til et lige 0° tværsavning.
• Frigør spaltningslåsen (15) og skub ågkombinationen tilbage så klingen er bag anslaget.
• Sænk armen indtil klingen næsten rører ved bordpladen.
• Anbring arbejdsemnet op mod anslagets forside.
• Tænd maskinen og sænk armen så klingen kan skære en lille fure i bordpladen
• Træk klingen mod dig, så den skærer en lodret not i træanslaget og gennem arbejdsemnet.
• Returnér klingen til hvilepositionen og sluk maskinen.
• Kontrollér, at snittet er nøjagtigt 90° over det hele og justér om nodvendigt.

Grundlæggende savning (fig. K1 - K5)

Tænderne på en ny klinge er meget skarpe og kan være farlige.

Tværsavning (fig. A1 & K1)

• Sæt radialarmen i de rigtige vinkler i forhold til anslaget.
• Fastgør geringstaphåndtaget (9) i 0° stillingen og spænd geringssklemmehåndtaget (10) (fig. A1).
• Sænk klingen.
• Justér fingerbeskyttelsesskærmen så den netop passerer forbi arbejdsemnet.
• Hvis der ikke er en not i bordpladen, skæres der én, som før beskrevet.
• Hold arbejdsemnet op mod anslaget og hold fingeren langt væk fra klingens rute.
• Tænd maskinen og træk langsoomt klingen gennem anslaget og arbejdsemnet.
• Returnér klingen til hvilepositionen og sluk maskinen.

Gering (fig. A1 & K3)

• Frigor geringstaphåndtaget (9) og geringsklemmehåndtaget (10) (fig. A1).
• Sving armen til den ønskede vinkel på geringsskalaen.

• Til 45° mod venstre eller højre, fastgøres geringstaphåndtaget (9) og der låses med geringsklemmehåndtaget (10).

• Til mellemliggende vinkler bruges kun geringsklemmehåndtaget.

• Fortsæt som ved tværsavning.

I tilfælde af venstrehåndsgering, kan det være nødvendigt at skyde anslaget og stykkerne til venstre.

Smig (fig. A1, D2 & K2)

• Sæt armen som ved et 0° tværsavning.
• Hæv klingen et godt stykke over bordpladen.
• Frigør smigklemmehåndtaget (19) og træk smiglåsen (21) ud (fig. D2).
• Vip motoren i den ønskede vinkel på smigskalaen (20) (fig. A1).
• Til 90° eller 45° til højre, fastgøres smiglåsen (21) og der låses med smigklemmearmen clamp lever (19).
• Til mellemliggende vinkler bruges kun smigklemmearmen.
• Fortsæt som ved et lodret tværsavning.

Rivning (fig. K5, F2, G1 & G2)

Motoren kan låses i indspaltnings- eller udspaltningsstilling som vist på figurene G1 og G2 for at tilpasse maskinen til henholdsvis smalle og brede arbejdsemner.

• Lås åget i udtrukket position med spaltningslåsen.
• Frigør ågklemmehåndtaget (49) og tryk på ågtappen (50) for at dreje motoren i den ønskede stilling, hvor den låses fast (fig. G1).
• Spænd ågklemmehåndtaget (49) og anbring anslaget i korrekt position.
• Anbring åget langs med armen i den ønskede skærebredde med spaltningsskalaen (72) og lås det fast med spaltningslåsen.
• Justér klingens afskærmning som tidligere beskrevet og drej støvudsugningsadapteren (55) væk fra ansigtet (fig. F2). Husk på, at spaltning kræver brug af spaltekniven (58) og tilbageslagshindringen (56) (fig. G2).
• For langsomt arbejdsemnet frem til klingen, mens det holdes fast ned mod bordet og op imod anslaget. Lad tænderne skære og tving ikke arbejdsemnet gennem klingen. Klingens hastighed skal holdes konstant.

Brug altid skubbestok.

Smigspaltning

• Sæt maskinen i smigtværsavningsposition.
• Drej åget i spaltningsposition.
• Indstil åget til den korrekte spaltningsbredde.
• Sæt tilbageslagshindringen i en vinkel, så de ligger fladt mod arbejdsemnet og sænk spaltekniven.
• Fortsæt som ved spaltning.

Dobbeltgering (fig. K4)

Dette er en kombination af en gering og et smig.

• Indstil den ønskede smigvinkel.
• Drej armen til den ønskede geringsposition.
• Fortsæt som ved geringssnit.

Afbryd altid værktojet, når arbejdet er afsluttet, og før stikket trækkes ud.

Indskæring/udhulning

Din radialarmsav kan bruges på mange forskellige måder bl.a. indskæring/udhulning.

- Vip klingen i den ønskede vinkel, drej åget ned under armen og anbring klingen over arbejdsemnet, hvor der skal skæres. Fjørn arbejdsemnet og sænk klingen for at lave et overfladisk save. Sænk the tilbageslagshindringen som ved smigspaltning. Fortsæt som ved spaltning, mens arbejdsemnet holdes mod anslaget.

Lav kun flade skæringer, idet du passerer materialet adskillige gange, hvis det er nødvendigt.

Støvudsugning (fig. F2)

• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende stovudsugning.
• Ved tværsavning anbringes en støvopsamlingsrende (tilbehør) bag snittets linie.

Ekstraudstyr

Afbryd altid maskinen, inden du montere tilbehør.

Fræsnings-/formhoved

Formgivnings/profilleringshovede er beregnet til at give dit arbejde et professionelt udseende.

Montering af fræsnings-/formhoved (fig. L1 - L3)

• Fjern klingens afskærmning samt klingen.
• Tilpas knivene (84) til fræsnings-/formhoved (85) og sorg for, at de er monteret ens (fig. L1).
• Montér den særlige afstandsklods (86), der folger med fræsehovedet på akslen.
• Sæt fræsehovedet på akslen som vist og lås det fast med låsebolten (87) og firkantnøglen (88), der kan fås som tilbehør.
• Vip motoren til fræsehovedet er i vandret stilling.
• Montér afskærmningen til fræsehovedet (89) (fig. L2) som vist og indstil det til den ønskede savedybde (fig. L3).

Fræsning/formning

- Anbring fræse-/formhovedet over anslaget. Den fremstikkende del svarer til det snit, der bliver lavet.

Ved særlige anvendelser kan det være nødvendigt at dele anslaget i to dele og anbringe fræse-/formhovedet mellem disse. I det tilfælde skal anslaget udskiftes, hvis saven bruges til normal brug igen.

Brug altid skubbestok.

- Før materialet fast og roligt ind langs med anslaget fra højre.

Falsning

• Anvend retskinnede skær.
- Fortsæt som ved fræsning/formning.
- Til savning med smigfalsning, vippes motoren i den ønskede vinkel.

Til bredere falsninger bruges panelhovedet sammen med afskærmningen til fræse-/formhovedet.

Der henvises til anvisningerne om brugen af panelhovedet.

Panelhovedet (fig. F1, M1 & M2)

Der kan leveres to typer panelhoveder. Figur M1 viser standard panelhovedet og figur M2 viser en kvalitetsmodel med særlig lang levetid.

Skarpe kanter.

Montering af panelhovedet

• Fjern klingens afskærmningsamling samt klingen.
• Montér afstandsklodsen (90) på akslen med den smalle side mod motoren.

• Montér skærene (91) med det ønskede antal mellemliggende klinger (92) mellem dem sammen med en kombination af mellemlagsplader (93), så den ønskede savebredde opnås.

• Panelhovedet sikres med standard akselbolten (39) (fig. E1).

• Fjern spaltekniven og dens støttebøjle fra afskærmningen og montér afskærmningen.
• Sænk panelhovedet til positionen for den ønskede savedybde.

Brug af panelhovedet

• I tværsavnings- eller geringsposition
• Flyt tilbageslagshindringen op, så den ikke er i vejen.
• Indstil fingerbeskyttelsesskærmen korrekt.
• I spaltningsposition
• Indstil tilbageslagshindringen korrekt.

Slibeskive og slibecylinder (fig. M2, N1 & N2)

Der findes to slibeværktøjer til snit, der skal slibes i enhver vinkel.

• Bevæg arbejdsemnet langs med det stationære tilbehør.
• Bevæg tilbehøret langs med det fastklemte arbejdsemne.
• Fjern afskærmningen samt klingen.
• Returnér den ydre flange (42) (fig. N1).
• Montér slibeskiven (94) eller slibecylindered (95) (fig. N2) direkte på akslen.

Slibeskiven (fig. N1)

• Brug altid den nederste del (højre side) af skiven.
• Når slibeskiven (94) bruges til vandret slibning, skal afskærmningen til fræschovedet (89) (fig. N2) være monteret og indstillet, så slibeskiven netop er fri af afskærmningens underside.

Slibecylinderen (fig. N2)

- Når der slibes med slibecylinderen, skal materialet altid føres frem imod slibecylinderens drejeretning.

Styrebøjlen (fig. E1, O1 - O3)

Med styrebøjlen (96) kan du tilkoble en Elu bund (MOF96, MOF131, MOF177 eller OF97) til din maskine og derved udbrede dens anvendelser til nøjagtig dekorativ træskæring (fig. O1).

Montering af styrebøjlen

• Fjern afskærmningen samt klingen.
• Anbring styrebøjlen (96) over enden af akslen som vist på figur O1 og fastgør det med flojmøtrikken (59).
• Erstat styrestaven til parallelanslaget på styringen med støtterstængerne (97), der følger med tilbehøret:
• Brug stængerne med lille diameter til MOF96 (fig. O2)
• Brug stængerne med stor diameter til MOF131/MOF177/OF97 (fig. O3).
• Spænd låseskruerne (98).

Sørg altid for, at styringen er ordentligt centreret på stængerne og at den sidder fast i beslaget.

Høvl (fig. A1 & E1)

Høvlen kan indstilles til den ønskede vinkel og trækkes hen over arbejdsemnet med håndtaget (2) på figur A1 eller styres langs den stationære kniv.

• Kontrollér, at styrebeslaget er monteret solidt.
• Om nødvendigt tilpasses den ydre flange (42) på figur E1 på akslen og styrebeslaget klemmes mod motoren med akselmøtrikken (39) på figur E1. Spænd ikke akselmøtrikken for meget.

Før altid arbejdsemnet imod den roterende kniv.

Der henvises også til brugsanvisningen til dit el-værktøj.

Boring (fig. P)

Monteringshullet med gevind (99) passer til den ekstra 10 mm eller 3/8" borepatron, der laver saven om til en alsidig radialboremaskine.

Denne mulighed er særlig anvendelig til at klargøre materialer til dyvler.

• Fjern afskærmningen samt klingen.
  • Drej dækslet væk (100).
• Sæt borepatronen (101) direkte ind i monteringshullet med gevind (99).

Geringsanslag(fig. Q1 & Q2)

Geringsanslag (102) kan leveres så vinkelfræsemuligheden udvides og gøres hurtigere (fig. Q1).

• Udskift standardanslaget med geringsanslagene (102).
• Styr savklingerne mellem de to anslagsdele (fig. Q2).

Stiksavning (fig. R1 - R3)

Montering af stiksaven

Ved at montere stiksavstilbehøret (103) i motorakslen, kan maskinen laves om til en radial stik- eller dekupørsav (fig. R3).

• Fjern afskærmningen samt klingen.
- Montér det bagerste plastikafstandsstykke (104) på motorakslen med låsetappen (105) over afskærmningens låseskrue og den flade forside låst bag beskyttelseslåsetappene (106) (fig. R1).
- Anbring det særlige afstandsstykke (107) på spindlen.
- Losn de to flojmotrikker (108) på stiksavens forside, så de to skrå låsestivere (109) kan stikke frem fra bagsiden (fig. R2).
- Anbring stiksaven på motorakslen og styr de to styrepinde ind i hullerne (110) i afstandsstykket (fig. R1).
- Skub den øverste højre låsepind (109) gennem hullet i afstandsstykket (111) og drej, så det flade vinkelstykke placeres bag tappen (112).
- Styr den nederste på samme måde og spænd fløjmøtrikkerne.
- Anbring standardakselmotrikken på spindlen og spænd den. Kontroller, at fløjmotrikkerne er omhyggeligt spændte.
- Anbring savklingen (113) i sporet nederst i skakten med tænderne mod brugeren. Skakten har en smal snegleskrue (114) i hver side til at fastholde klingen i midterstillingen (fig. R3).

Brug af stiksaven (fig. R3)

• Hvordan stiksaven skal anbringes afhænger af kravene til arbejdet. Der er et lille hul (115) i det faste bord, hvor klingen kan passere igennem eller den kan anbringes på samme måde som slibetromlen.
• Fjern bordanslaget og erstat det med afstandsstykker af træ (20 mm) og anbring klingen (med tænderne fremad) netop bagved det forreste faste bord.
• Før der begyndes at save, skal der sorges for, at savfoden er sænket ned for at forhindre, at materialet løftes.

Gennemføringskontrol (fig. A1, J, S1 - S3)

Gennemføringskontrollen (116) garanterer et optimalt resultat med anvendelsesmuligheder, hvor det er vigtigt at indføringen sker med en jævn hastighed.

Montering af gennemføringskontrollen

• Fjern returfjederen (82) på figur J.
• Fjern ågstoppet (14) på figur A1.
- Montér den bagerste flade bøjle (117) og ågstoppet, som vist på figur S2.
- Los gevindtappen (118) i den riflede knop (119) med unbraconøglen og skru den riflede knop af (fig. S3).
- Løs gevindskruen (120) i den bagerste stiver (121) og træk stiveren af stangen.
- Før cylinderen (122) igennem cylinderklemmen (123) (fig. S1).
- Anbring cylinderklemmen (123) over spaltningslåsen (15) og spænd gevindskruen på begge sider af holderen (124).
- Sæt den bagerste stiver (121) og den riflede knop (119) tilbage og spænd alle skruerne (fig. S3).

• Anbring de bagerste stiver (121) som vist (fig. S3) og spænd gevindskruen (120).
• Skyd rullehovedet bagud og sæt cylinderen i klemmen (123), så langt bagud som muligt. Enden af stangen må ikke røre ved udluftningsbolten i gummibælgene, når bælgene (125) er komprimerede. Kontroller positionen ved at trykke på udluftningsbolten.
• Spænd skruen (126) i cylinderklemmen.
• Indstil gennemföringshastigheden med den riflede knop (119).

Udluftning af gennemföringskontrollen

Efter påfyldning eller udskiftning af olie i gennemføringskontrollen skal systemet udluftes.

• Fjern enheden fra maskinen og klem enheden vertikalt fast med stemplet nedad og helt udskudt.
• Fjern tappen ved bælgenes (125) bagerste ende. Hold fast på bælgene, så olien ikke spildes.
• Fyld bælgene helt med Castrol 210 NRL25 hydraulisk olie el.lign. Brug en tragt eller en oliesprøjte.
• Sæt tappen tilbage og spænd den med en omdrejning.
• Tryk forsigtigt på bælgene indtil der kommer lidt olie ud af påfyldningstappen.
• Spænd påfyldningstappen med en skruenøgle og sæt enheden tilbage.

Stativ (fig. T)

Stativel (127) består af fire ben (128), fire styreskinner (129) og fire topstyreskinner (130). De sidste har samme størrelse som basisrammen til din radialarmsav.

• Benene og styreskinnerne samles som vist.
• Spænd boltene.
• Sæt saven fast på pladen.

Vedligeholdelse

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

- Udskift bordpladen og anslag, når de bliver slidte.

Smøring

Din radialarmsav kræver ingen yderligere smøring.

• Rengør jævnligt armsporene. Fjern hermed endeafdækning og åget. Tør også støv af lejerne.
• Hold altid bordpladen ren. Tør aldrig støv af med hænderne.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DeWALT serviceværksted.

DEWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DeWALT.

På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med din DeWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHÖLDELSESSERVICE •

Vedligeholdelsen eller service af din DeWALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis en DeWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DeWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DeWALT. Importør i Danmark: Black & Decker

OPSLAGSTABEL

krumtap til justering af højde geringstaphåndtag geringsklemmehåndtag ågtap spaltningslås ågets klemmehåndtag smigtap smigklemmehåndtag

RADIALARMSÄGE DW720

Lydnivået er i overensstemmelse med 86/188/EEC og 89/392/EEC, målt i henhold til DIN 45635:

			DW720
L_pA	(ydnivå)	dB(A)*	83,7
L_vAA	(akustisk effekt)	dB(A)	90,7

* ved brukerens øre

2 Hold arbeidsområdet rent og ryddig

7 Overbelast ikke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

11 Stell pent med ledningen

Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta stopselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter.

13 Strekk deg ikke for langt

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.

sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

Maskinen må alltid stå stabilt og være i vater.

Armen må kunne beveges horisontalt og vertikalt.

Sagbordet (fig. D1 - D5)

Tennene på et nytt blad er skarpe og kan være farlige.

Tennene på et nytt blad er skarpe og kan være farlige.

Kapping (fig. A1 & K1)

Bruk til enhver tid en påskyver.

Skrå kløving

Bruk til enhver tid en påskyver.
