BEDIENUNGSANLEITUNG DW720 DEWALT

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

Produktudviklingsdirektor

Horst Großmann

X. fopman

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Tyskland

Herzlichen Glückwunsch!

Sie haben sich für eine Maschine von DeWALT entschieden, die die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Inhaltsverzeichnis

Technische Daten de - 1

EG-Konformitätserklärung de - 1

Sicherheitshinweise de - 2

Überprüfen der Lieferung de - 3

Gerätebeschreibung de - 3

Elektrische Sicherheit de - 3

Verlängerungskabel de - 4

Zusammenbauen und Einstellen de - 4

Gebrauchsanweisung de - 6

Lieferbares Zubehör de - 7

Wartung de - 9

Garantie de - 10

Stichwortverzeichnis de - 11

Technische Daten

		DW720
Aufnahmeleistung (Watt) 1450
Abgabeleistung (Watt) 1100
Spannung		(Volt) 230
Sägeblattdurchmesser (max)		(mm) 250
Sägeblattbohrung		(mm) 30
Spindeldurchmesser		(mm) 20
Leerlaufdrehzahl, 50 Hz		(min ^1 ) 2800
Leerlaufdrehzahl, 60 Hz		(min ^1 ) 3400
Schnittiefe bei 90°		(mm) 68
Schnittiefe bei 45°		(mm) 50
Max. Querschnittkapazität bei 0°
in 25 mm Material		(mm) 380
Max. Gehrungschnittkapazität bei 45°
in 25 mm Material	nach rechts	(mm) 245
	nach links	(mm) 260
Max. Querschnittbreite		(mm) 380
Max. Breite bei Längsschnitten		(mm) 640
Gesamtabmessungen		(mm) 148 x 95 x 150
Spanabsauganschluß		(mm) 100
Gewicht		(kg) 52,5

Serienmäßiger Lieferumfang:

TCT-Sägeblatt, Schutzhaube für Sägeblatt und Werkzeuge,

Nullspannungsauslöser.

Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge	10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nicht-beachtung der Anweisungen dieser Anleitung!

elektrische Spannung

scharfe Kanten

EG-Konformitätserklärung

DW720

DeWALT erklärt hiermit, daß diese Elektrowerkzeuge

entsprechend den Richtlinien und Normen

89/392/EWG, 89/336/EWG, 73/23/EWG, EN 61029, EN 55104,

EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Die Höhe des Schalldrucks entspricht den Richtlinien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach DIN 45635:

			DW720
L_pa	(Schalldruck)	dB(A)*	83,7
L_wa	(Schalleistung)	dB(A)	90,7

* Arbeitsplatzbezogener Emissionswert

Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz.

Gewichteter Effektivwert der Beschleunigung nach DIN 45675:

DW720

< 2,5 m/s ^2

TÜV Rheinland

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Zertifikat-Nr.
	BM 9511442 01

Direktor Produktentwicklung

Horst Großmann

X. fopsmann

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf!

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigen Sie Umgebungseinflüsse

Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.

4 Halten Sie Kinder fern!

Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen.

5 Verlängerungskabel im Freien

Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

6 Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

7 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8 Benutzen Sie eine Schutzbrille

und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten.

9 Beachten Sie den Höchstschalldruck

Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz.

10 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen.

11 Achten Sie auf einen sicheren Stand

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

12 Vermeiden Sie unbeabsichtigtes Einschalten

Tragen Sie keine an das Stromnetz angeschlossenen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.

13 Seien Sie stets aufmerksam

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

14 Ziehen Sie den Netzstecker

Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen.

15 Lassen Sie keine Werkzeugschlüssel stecken

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

16 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit.

Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

17 Behandeln Sie das Kabel sorgfältig

Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett.

19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen

Vor Gebrauch ist das Elektrowerkzeug auf einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DeWALT-Kundendienstwerkstatt ersetzt werden.

20 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen

Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer D≡WALT-Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitsvorschriften für Radialarmsägen

• Sichern Sie die Stromversorgung mit einer geeigneten Sicherung oder einem Überlastschalter.
• Halten Sie die Laufflächen des Radialarms und die Rollschlittenlager sauber und fettfrei.
• Vergewissem Sie sich vor dem Einschalten der Maschine, daß der Anschlag korrekt positioniert ist. Das Sägeblatt darf das Werkstück erst dann berühren, wenn die Säge am Griff gezogen wird.
• Stellen Sie den Fingerschutz immer so ein, daß er durch den Schlitz im Anschlag und/oder 3 mm über dem zu schneidenden Material bewegt (ausgenommen beim Längsschneiden).
• Achten Sie beim Längsschneiden darauf, daß der Spaltkeil den richtigen Abstand zum Sägeblatt hat (1 - 3 mm) und auch die Niederhalter korrekt eingestellt sind.
• Überprüfen Sie beim Längsschneiden immer die Zuführrichtung.
• Überprüfen Sie regelmäßig die Einstellungen auf ihre Genauigkeit hin und korrigieren Sie sie nötigenfalls.
• Vergewissern Sie sich, daß sich das Sägeblatt in der richtigen Richtung dreht und die Zähne des Sägeblatts zum Anschlag hin zeigen.
• Vergewissern Sie sich, daß alle Feststellhebel angezogen sind, bevor Sie mit der Arbeit beginnen.
• Betreiben Sie die Maschine niemals, wenn nicht alle Schutzhauben u.ä. ordnungsgemäß angebracht sind.

• Bringen Sie die Sägeblatt-Schutzhaube an, wenn die Säge nicht benutzt wird.

• Trennen Sie die Maschine von der Stromversorgung, wenn die Maschine nicht benutzt wird und vor dem Sägeblattwechsel bzw. vor Wartungsarbeiten.

• Verwenden Sie immer scharfe Sägeblätter eines für das Werkstück geeigneten Typs. Den empfohlenen Durchmesser entnehmen Sie den technischen Daten.
• Drücken Sie nichts gegen den Motorventilator, um die Motorwelle anzuhalten.
• Üben Sie beim Sägen keinen übermäßigen Druck aus. (Wenn der Motor durch Überlastung abgewürgt oder teilweise abgewürgt wird, so kann das zu ernsthaften Beschädigungen führen. Warten Sie mit dem Schneiden immer, bis der Motor die volle Drehzahl erreicht hat.)
• Heben Sie die Maschine niemals am Arbeitstisch hoch.
• Schneiden Sie keine Eisenmetalle, Nichteisen-Metalle oder gemauerte Werkstücke.
• Tragen Sie keine Schmiermittel auf das laufende Sägeblatt auf.
• Halten Sie die Hände fern vom Schnittbereich des Sägeblatts, wenn die Maschine an die Stromzufuhr angeschlossen ist.
• Greifen Sie nicht um das Sägeblatt herum, wenn die Maschine in Betrieb ist.
• Halten Sie die Hände während des Sägevorgangs nicht näher als 150 mm an das Sägeblatt.
• Verwenden Sie niemals gerissene oder auf andere Art beschädigte Sägeblätter.

Restrisiken

Folgende Risiken lassen sich beim Betrieb der Radialarmsäge nicht vermeiden: Beim Betrieb der Radialarmsäge lassen sich bestimmte Restrisiken trotz der Einhaltung der relevanten Sicherheitsvorschriften und der Verwendung von Schutzeinrichtungen nicht vermeiden.

Es handelt sich hierbei insbesondere um:

• Gehörschäden
• Unfallgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.
• Verletzungsgefahr beim Sägeblattwechsel.
• Quetschen der Finger beim Öffnen der Schutzabdeckungen.
• Gesundheitsrisiken durch Einatmen des beim Sägen anfallenden Holzstaubes, insbesondere beim Sägen von Eichen- und Buchenholz sowie von MDF.

Überprüfen der Lieferung

Die Verpackung enthält:

1 vormontierte Maschine
5 Tischplattenteile
1 Anschlag
4 Tischstützen
1 Höhenverstellungskurbel
1 Motor, Sägeaggregat und Rollschlitten mit Nullspannungsauslöser
1 Sägeblatt
1 Sägeblatt-Schutzhaube
1 Spanabsauganschluß
1 Satz Teile für Tischverbreiterung:

8 M8 x 30 Senkkopf-Schlitzschrauben
8 D8 Belleville-Unterlegscheiben
8 M8 Muttern
8 D8 flache Unterlegscheiben

2 Folienverpackungen mit:

1 Allzweckschlüssel
1 Ring-Maulschlüssel
1 Stechschlüssel 13 mm
5 Innensechskantschlüssel (2,5, 3, 4, 5 & 8 mm)
1 Kreuzschlitzschraube
4 M10 x 16 Bolzen
4 M10 Muttern
4 D10 Belleville-Unterlegscheiben
6 M8 x 30 Senkkopf-Schlitzschrauben

6 D8 Belleville-Unterlegscheiben
6 M8 Muttern
6 D8 flache Unterlegscheiben
1 Kabelklemme
1 Kabelstütze
2 Tischfeststeller
2 Klemmen für Rückziehfeder
Bedienungsanleitung
Explosionszeichnung

- Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

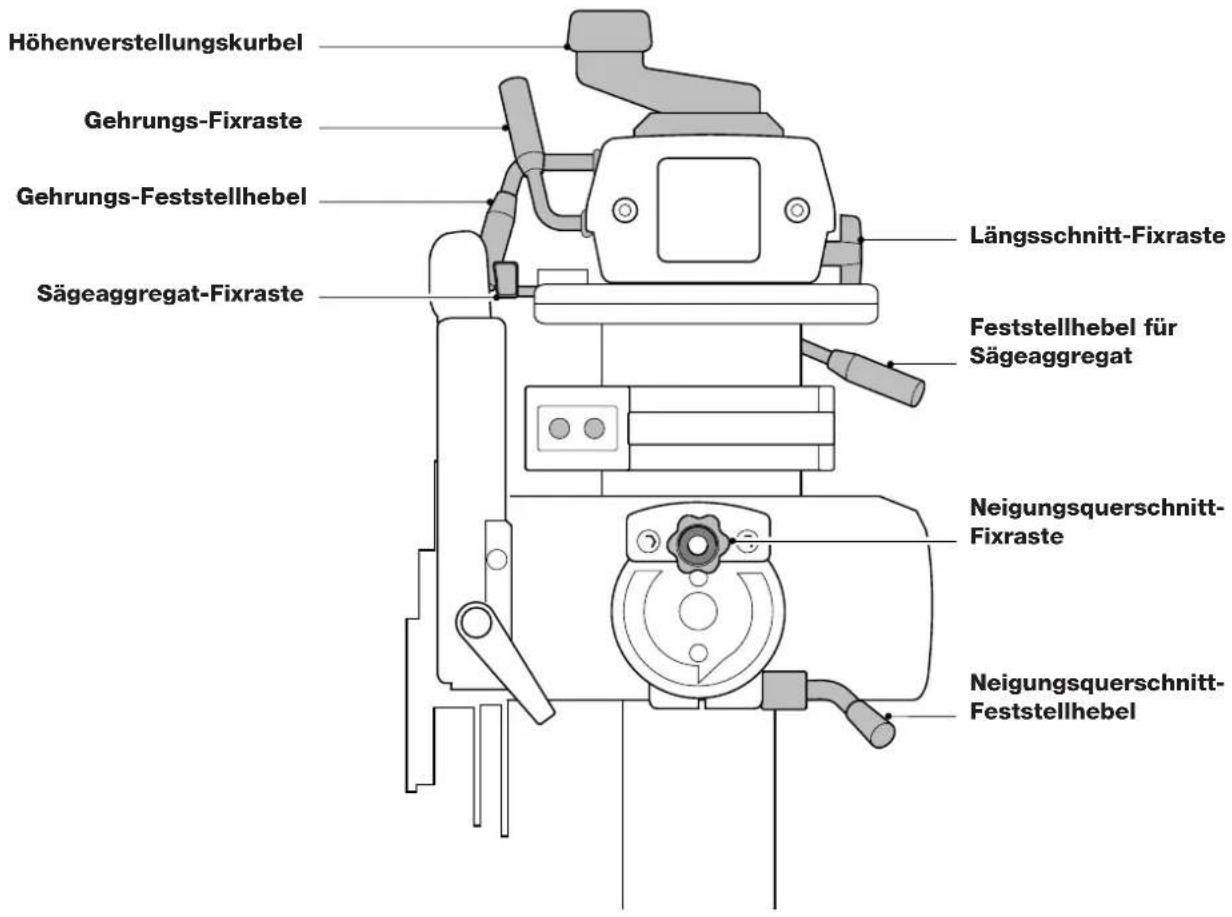

Gerätebeschreibung (Abb. A1 & A2)

Die Radialarmsäge DW720 wurde für die holzverarbeitende Industrie konzipiert. Diese Präzisionsmaschine kann schnell und einfach auf Querschneiden, Neigungsquerschneiden, Gehrungsschneiden oder Längsschneiden eingestellt werden. Dank der Vielzahl von Zubehörteilen können Sie mit Ihrer Radialarmsäge fast alle in der Werkstatt anfallenden Arbeiten ausführen. Aus Sicherheitsgründen sind alle wichtigen Bedienungshebel doppelt gesichert. Siehe auch das Stichwortverzeichnis dieser Anleitung.

A1

1 EIN-/AUS-Schalter
2 Griff
3 Sägeblatt-Schutzhaube
4 Fest montierte Tischplatte
5 Tischverlängerung
6 Anschlag
7 Tischfeststeller
8 Säule
9 Gehrungs-Fixraste
10 Gehrung-Feststeller
11 Höhenverstellungskurbel
12 Radialarm
13 Endkappe

A2

14 Sägeaggregat-Anschlag
15 Längsschnitt-Fixraste
16 Sägeaggregat
17 Motor
18 Tischleisten
19 Neigungsquerschnitt-Feststeller
20 Neigungsquerschnitt-Skala
21 Neigungsquerschnitt-Fixraste
22 Rollschlittenaggregat
23 Kabelstütze

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild der Maschine angegebenen Spannung entspricht.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des

Schweizer Netzsteckers.

Typ 12 für Klasse I (Schutzleiter) - Geräte

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme der Maschine ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Zusammenbauen und Einstellen

• Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.
• Für die einwandfreie Funktion Ihrer Säge ist es von größter Wichtigkeit, daß Sie vorgehen, wie nachstehend beschrieben.

Auspacken Ihrer Säge (Abb. A1)

• Nehmen Sie alle Teile, ausgenommen den Arm (12), aus der Verpackung.
• Arretieren Sie den Arm mit Hilfe des Gehrungs-Feststellhebels (10).
• Kippen Sie den Karton vorsichtig hoch und nehmen Sie den Arm heraus.
• Bringen Sie die Einheit in die aufrechte Position.

Die Säge muß immer waagerecht und stabil aufgestellt sein.

Montieren der Höhenverstellungskurbel (fig. A1)

• Montieren Sie die Höhenverstellungskurbel (11) auf die Säule (8). Benutzen Sie hierzu die Kreuzschlitzschraube.

Montieren des Rollschlittenaggregats (fig. A1, A2 & B)

• Drehen Sie die Höhenverstellungskurbel (11) in +-Richtung, um den Arm (12) ganz nach oben zu bewegen (fig. A1).
• Entfernen Sie die beiden Innensechskantschrauben (24) und entfernen Sie die Endkappe (13) (fig. B).
• Rauhen Sie die Laufflächen (25) mit Hilfe von Stahlwolle auf und entfernen Sie etwaigen Staub mit einem trockenen Tuch (fig. B).
• Vergewissern Sie sich, daß die Längsschnitt-Fixraste (15) gelöst ist (fig. A2).
• Führen Sie die Lager (26) des Rollschlittenaggregats (22) vorsichtig in die Laufflächen ein.
• Bewegen Sie den Rollschlitten in den Laufflächen zur Überprüfung der Beweglichkeit.
• Kontrollieren Sie, ob die Längsschnitt-Fixraste den Rollschlitten je nach Bedarf arretiert bzw. löst.
• Bringen Sie die Endkappe (13) jetzt unverzüglich wieder an.

Montage der Kabelstütze und Kabelklemme (Abb. A2 & C)

• Montieren Sie die Kabelstütze (23 im Loch (27).
- Befestigen Sie den Kabel (28) mit der Kabelklemme (29) an der Rückseite des Armes.

Der Arm muß sich in vertikaler und in horizontaler Richtung bewegen können.

Der Sägetisch (Abb. D1 - D5)

Montieren der Tischstützen (Abb. D1)

Die Tischstützen werden mit M10 x 16 Schrauben und entsprechenden Muttern und an der Vorderseite, nicht aber an der Hinterseite, mit einer D8 Belleville-Unterlegscheibe montiert.

• Montieren Sie die Stütze (30) an der linken Seite des Tischuntergestells.
• Montieren Sie die Stütze (32) an der rechten Seite des Tischuntergestells.
• Ziehen Sie die Schrauben noch nicht fest.

Einstellen der Tischstützen mit Hilfe der Welle (fig. A1 & D2)

- Lösen Sie den Neigungsquerschnitt-Feststellhebel (19) und ziehen Sie die Neigungsquerschnitt-Fixraste (21) heraus (fig. D2).

• Drehen Sie den Motor in die senkrechte Position und arretieren Sie ihn mit Hilfe der Neigungsquerschnitt-Fixraste (21) und des Neigungsquerschnitt-Feststellhebels (19).
• Lösen Sie den Gehrungs-Feststellhebel (10) (fig. A1), um den Arm zu drehen, bis die Welle (33) sich in einer Position unmittelbar über dem vorderen Ende einer der geraden Tischstützen befindet.
• Senken Sie den Arm vorsichtig, bis die Welle die Tischstütze gerade berührt und ziehen Sie die entsprechende Mutter der Tischstütze von Hand an.
• Wiederholen Sie die oben beschriebenen Schritte an der Rückseite und für die andere Tischstütze.
• Überprüfen Sie die Einstellung erneut mit Hilfe der Motorwelle.
  • Ziehen Sie die Schrauben fest.
• Stellen Sie den Arm wieder in die mittlere Position und arretieren Sie ihn.

Justieren der mittleren Tischstütze (Abb. D3)

• Legen Sie eine Wasserwaage über die zwei Tischstützen (30) und (32).
• Lösen Sie die Schrauben (34) in der mittleren Tischstütze (35).
• Justieren Sie die mittlere Tischstütze mit einem Innensechskantschlüssel, bis die Stütze gerade die Wasserwaage berührt.
  • Ziehen Sie die Schrauben fest.

Montieren des Tischteiles (Abb. D1 & D4)

Die Standardposition des Tischplattenteiles wird in Abbildung D4 gezeigt.

Je nach der gewünschten Tiefe des Schnittes kann der Anschlag (6) auch zwischen den Leisten (18) angebracht werden.

• Legen Sie den fest zu montierenden Tischteil (4) auf den Grundrahmen (siehe Abbildung) und überprüfen Sie, ob die in der Mitte befindlichen Löcher über die Stellschrauben in der mittleren Tischstütze fallen.
• Benutzen Sie die Schrauben M8 x 30 und flache Unterlegscheiben D8 an der Oberseite und Belleville-Unterlegscheiben D8 an der Unterseite.
• Ziehen Sie alle Schrauben im fest zu montierenden Tischteil (4) von Hand fest, ausgenommen die fünf vorderen Schrauben und die Schraube im großen Loch in der Mitte.
• Bringen Sie den Anschlag (6) und die Leisten (18) auf dem Grundrahmen (31) an (fig. D1).
• Montieren Sie die Tischfeststeller (7) (fig. D4) an die Rückseite der geraden Tischstützen (30) & (32) (fig. D1).
  • Ziehen Sie die Tischfeststeller fest.
• Ziehen Sie alle Schrauben in der Tischplatte fest an.

Montieren der Tischverlängerung (Abb. D5 & D6)

• Montieren sie die Stützleisten (36) und (37) an der unteren linken Oberfläche des festen Tischteiles (4) (Abb. D5).
• Bringen Sie die Tischverlängerung (5) an den herausragenden Tischstützen an (Abb. D6).
• Überprüfen Sie, ob beide Tische fluchten, und montieren Sie die Tischverlängerung mit den gelieferten Schrauben, Scheiben und Muttern an den Schlitzlöchern (Abb. D6).
• Drehen Sie die zwei entsprechenden Schrauben an der Vorderseite in das feste Tischteil (4).

Beide Tische müssen an der hinteren Seite fluchten.

Sägeblatt (Abb. E1 - E6)

• Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlich sein.

• Ein Pfeil auf dem Motor zeigt die Drehrichtung an.

• Halten Sie die Welle mit dem Innensechskantschlüssel (38), der zur Maschine geliefert wurde, und entfernen Sie die Wellenmutter (39), indem Sie sie im Uhrzeigersinn drehen. Benutzen Sie hierzu den Allzweckschlüssel (40).

• Montieren Sie das Sägeblatt (41) zwischen den äußeren Flansch (42) und den inneren Flansch (43). Achten Sie darauf, daß die unteren Zähne zur Maschinenrückseite zeigen.

Achten Sie darauf, daß der Ring (44) der Wellenmutter (39) am äußeren Flansch anliegt (fig. E1).

- Ziehen Sie die Wellenmutter (39) an, indem Sie sie entgegen dem Uhrzeigersinn drehen.

Überprüfen, ob der Arm parallel zur Tischplatte liegt (Abb. A2, D3 & E2)

• Drehen Sie die Längsschnitt-Fixraste (15) fest, mit dem Sägeblatt in der vorderen Position (Abb. A2).
• Senken Sie das Sägeblatt, bis es gerade die Tischplatte (4) berührt (Abb. E2).
• Lösen Sie die Hebel (9) und (10) (Abb. A1).
• Schwenken Sie den Arm so, daß das Sägeblatt die Tischplatte (4) über die volle Breite streift.
• Bei Bedarf stellen Sie die vordere Justierschraube (34) nach (Abb. D3).
• Wiederholen Sie diese Prozedur mit dem Sägeblatt in der hinteren Position und justieren Sie bei Bedarf die hintere Justierschraube.

Überprüfen des rechten Winkels zwischen Sägeblatt und Tischplatte (Abb. A2 & E3)

• Bringen Sie den Arm zurück in die mittlere Position und drehen Sie die Längsschnitt-Fixraste (15) fest (Abb. A2).
• Legen Sie einen Winkel (45) aus Stahl gegen das Sägeblatt (Abb. F3).
• Zum Justieren gehen Sie folgendermaßen vor:
• Entfernen Sie die Bezugspunktscheibe für Neigungsquerschnitte (46) durch Lösen der zwei Schrauben (47).
• Lösen Sie alle Innensechskantschrauben, die in dieser Weise freigelegt werden.
• Stecken Sie einen Innensechskantschlüssel in die Motorwelle und schlagen Sie vorsichtig auf das Sägeblatt, bis es flach gegen den Winkel anliegt.
  • Ziehen Sie die Schrauben fest.

Es ist besonders wichtig, daß die mittlere Innensechkantschraube festgezogen wird.

- Stellen Sie die Bezugspunktscheibe für Neigungsquerschnitte wieder zurück (46).

Überprüfen des rechten Winkels zwischen Querschnittweg und Anschlag (Abb. E4 & E5)

• Sperren Sie das Sägeblatt vor dem Anschlag (Abb. E4).
• Legen Sie einen Winkel (45) auf ein Holzstück und gegen den Anschlag, so daß er gerade das Sägeblat berührt (siehe Abb.).
• Entriegeln Sie die Längsschnitt-Fixraste und ziehen Sie das Sägeblatt in Ihre Richtung, um zu prüfen, ob das Sägeblatt parallel zum Winkel verläuft.
• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie den Gehrungsfeststeller (10) mit der Gehrungs-Fixraste in der 0°-Position gesperrt (Abb. E5).
• Lösen Sie die Sicherungsmuttern (48) an beiden Seiten des Armes (Abb. E5).
• Um den Arm nach links zu justieren, lösen Sie die Stütze an der rechten Seite des Armes und drehen die gegenüberliegende Stütze fest.
• Um den Arm nach rechts zu justieren, lösen Sie die Stütze an der linken Seite des Armes und drehen die gegenüberliegende Stütze fest.
• Gehen Sie in kleinen Schritten weiter und prüfen Sie die Justierung mit den Hebeln (9) und (10) eingerastet.

Drehen Sie die Stütze nicht zu fest an.

• Drehen Sie die Sicherheitsmuttern fest (48).

Überprüfen des rechten Winkels zwischen Sägeblatt und Anschlag (Abb. E6)

• Entriegeln Sie den Feststeller für das Sägeaggregat (49) und drücken Sie auf die Sägeaggregat-Fixraste (50).
• Drehen Sie den Motor um 90° (siehe Abb.).
• Falls der Motor ein gewisses Spiel aufweist, drehen Sie die Mutter fest (51).
• Positionieren Sie das Sägeblatt gegen den Anschlag und prüfen Sie, ob es parallel zum Anschlag läuft.
• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie die zwei Schrauben (52), die diagonal unter dem Säge-aggregat angebracht sind.
• Stecken Sie den Innensechkantschlüssel in die Motorwelle.
• Justieren Sie die Sägeblattposition und drehen Sie die Schrauben (52) fest.

Montieren und Justieren der Sägeblatt-Schutzhaube (Abb. F1 - F5)

Die Sägeblatt-Schutzhaube (3) ist eine vielseitige Vorrichtung mit folgenden Schutzfunktionen (Abb. F1):

• oberer Blattschutz (53) (Abb. G1) und gefederter hinterer Blattschutz (54) (Abb. F2).
• SpanabsauganschlußSpanabzuganschluß (55) für Quer- und Langsschneiden.
• Niederhalter (56) für Benutzung im Längsschneidemodus.
• justierbarer Fingerschutz (57) für Benutzung beim Querschneiden.

• Spaltkeil (58) um zu verhindern, daß sich das Sägeblatt beim Längssägen in das Werkstück verklemmt.

• Lösen Sie den Neigungsquerschnitt-Feststeller (19) und ziehen Sie die Neigungsquerschnitt-Fixraste (21) (Abb. D2) heraus, um den Motor für optimalen Zugriff zu drehen (Abb. F3).

• Entfernen Sie die Schutzhaubenflügelmutter (59) und Scheibe (60) (Abb. F3).
• Lösen Sie die Sicherheitsschraube (61) und drehen Sie den Halter (62) gegen den Uhrzeigersinn, bis die von der Feder gehaltene Schutzhaube (54) von der Stütze (63) gehoben werden kann (Abb. F2).
• Haken Sie die zwei Federn (64) nur an der Oberseite aus.
• Drehen Sie die ausgehobene hintere Schutzhaube (54) (Abb. F2).
• Senken Sie die gesamte Schutzhaube über das Sägeblatt (Abb. F3).
• Befestigen Sie die Schutzhaube mit der Flügelmutter (59) und der Scheibe (60) (Abb. F3).
• Bringen Sie die von der Feder gehaltene hintere Schutzhaube (54) und den Halter (62) in die vorherige Position (Abb. F2).
• Um die Schutzhaube zu entfernen, gehen Sie in umgekehrter Reihenfolge vor.

Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlich sein.

Justierung der Schutzhaubenhebel (Abb. F2 - F5)

Justierung des Spaltkeils für Längsschnitte

- Lösen Sie die zwei Drehknöpfe (65) und lassen Sie den Spaltkeil (58) heruntergleiten, bis die Spitze ungefähr 10 mm von der Tischplatte entfernt ist (Abb. F2 & F4).

Der Spaltkeil muß richtig eingestellt werden; der Abstand zwischen dem Zahnrand und dem Spaltkeil (58) muß 1-3 mm betragen (Abb. F4).

Justieren der Niederhalter für Längs(schräg)schneiden (Abb. F5)

- Lösen Sie den Drehknopf (66) und senken Sie den Träger (67) bis die Niederhaltefeder (68) gerade die Oberfläche des Werkstückes berührt.

• Die Spitzen der Niederhalter (56) müssen sich jetzt 3 mm unterhalb der Oberfläche des Werkstückes befinden, und der Winkel muß jetzt dem in Abbildung F5 gezeigten Wert entsprechen.
• Für Längsschrägschneiden lösen Sie die Innensechkantschraube (69) und justieren Sie die Niederhalter in den gewünschten Winkel.

Justieren des Spaltkeils, Fingerschutzhaube und Niederhalter für das Querschneiden (Abb. F2)

• Für das Querschneiden bewegen Sie den Spaltkeil und die Niederhalter nach oben, so daß sie nicht im Wege sind.
• Lösen Sie den Hebel (70), um die Fingerschutzhaube (57) gerade über das Werkstück zu bewegen und sichern Sie den Hebel (70).

Skalenjustierung (Abb. G1 - G5)

Längsschnitt-Skala

Der Längsschnitt kann mit dem Motor in zwei Positionen ausgeführt werden. Jede Betriebsart hat seine eigene Vorschubrichtung:

Position Vorschubrichtung

• Einfahren von rechts nach links (Abb. G1)
• Ausfahren von links nach rechts (Abb. G2)

Der Zeiger (71), der die Längschnittbreite auf der Längsschnitt-Skala (72) anzeigt, kann justiert werden (Abb. G3):

• Schieben Sie den Anschlag in die hinterste Position.
• Legen Sie ein Holzstück von 24 mm gegen den Anschlag.
• Entriegeln Sie den Feststeller für das Sägeaggregat (49), drücken Sie auf die Sägeaggregat-Fixraste (50) (Abb. H1) und bringen Sie den Motor in die Ausfahrposition (Abb. G1).
• Bewegen Sie das Sägeaggregat den Radialarm entlang, bis das Sägeblatt gerade den Rand des Materials berührt.
• Lösen Sie die zwei Schrauben (73) und bewegen Sie den Zeiger (71), bis der Rand des Zeigers auf der unteren Skala die Breite des Holzstücks anzeigt (Abb. G3).
• Ziehen Sie die zwei Schrauben (73) fest (Abb. G3).
• Bringen Sie den Motor in die Ausfahrposition.
• Heben Sie die Schutzhaube an, damit das Sägeblatt gegen die Stirnseite des Anschlages ruht.
• Der Einfahrzeiger (75) muß sich jetzt in der Nullposition der oberen Skala befinden. Justieren Sie bei Bedarf (Abb. G3).

Neigungsskala (Abb. G4)

• Prüfen Sie, ob die Neigungsquerschnitt-Skala (20) 0° anzeigt, wenn das Sägeblatt für einen senkrechten Schnitt positioniert ist.
• Wenn nötig, lösen Sie die Schrauben (47) und justieren Sie den Zeiger auf 0°.

Gehrungsskala (Abb. G5)

- Prüfen Sie, ob die Gehrungsskala (76) 0° anzeigt, wenn der Arm für einen senkrechten Schnitt positioniert ist.

- Justieren Sie den Zeiger (77) mit der Schraube (78) auf 0°.

Die eingestellte Gehrungsskala verfügt über voreingestellte Positionen bei 45° links und rechts sowie bei 0°.

Sägeaggregat-Anschlag (Abb. A2, H1 & H2)

Der Sägeaggregat-Anschlag (14) muß justiert werden, damit vermieden wird, daß die Lager am Sägeaggregat-Anschlag gegen den Endanschlag der Führungsschiene laufen (Abb. A2).

- Schieben Sie das Sägeaggregat so weit wie möglich hinein, ziehen Sie es dann ungefähr 5 mm nach vorne und sperren Sie die Einheit mit der Längsschnitt-Fixraste (15) (Abb. A2).

- Justieren Sie den Sägeaggregat-Anschlag (14), indem Sie die Muttern (79) im vorderen Schlitz (80) lockern, bis der Gummi-Anschlag (81) gegen die Hinterseite des Längsschnitt-Fixrastengehäuses läuft (Abb. H1).

• Drehen Sie die Muttern fest (79).

Beim Querschneiden drehen Sie eine Mutter in den vorderen und eine in den hinteren Schlitz (Abb. H2).

Montieren der Rückziehfeder (Abb. J)

- Montieren Sie die Rückziehfeder (82) hinter dem Sägeaggregat-Anschlag (14) mit den entsprechenden Schrauben und befestigen Sie das Kabelende mit den Schrauben (83) an der Längsschnitt-Fixraste (15).

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DeWALT-Händler.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu sägende Material gesichert wurde.
• Drücken Sie die Säge beim Arbeiten nur leicht an und üben Sie nie seitlichen Druck auf das Sägeblatt aus.
• Vermeiden Sie die Überlastung der Säge.
• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.
• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.
• Stellen Sie sicher, daß alle Feststellknöpfe und Hebel angezogen sind.
• Verwenden Sie die Maschine niemals ohne ordnungsgemäße montierte Schutzhauben.
• Heben Sie die Maschine niemals am Arbeitstisch hoch.
• Verwenden Sie immer Abbildung K, um die richtige Anschlagposition und den Anschlagtyp zu prüfen.

Ein- und Ausschalten (Abb. A1)

Der EIN-/AUS-Schalter Ihrer Radialarmsäge bietet Ihnen viele Vorteile:

Nullspannungsauslöser: Sollte aus irgendeinem Grund die Stromzufuhr unterbrochen werden, so muß der Schalter bewußt erneut eingeschaltet werden.

- Motorüberlastungsschutz: Bei Überlastung des Motors wird die Stromzufuhr zum Motor sofort unterbrochen.

- I = EIN Das Werkzeug arbeitet jetzt ununterbrochen.

• O = AUS

Probeschnitt (Abb. A1)

• Arretieren Sie bei eingerasteter Gehrungs-Fixraste (9) den Gehrungs-Feststellhebel (10) so, daß das Sägeblatt für einen geraden 0^ -Querschnitt positioniert ist.
• Lösen Sie die Längsschnitt-Fixraste (15) und schieben Sie das Sägeaggregat zurück, bis sich das Sägeblatt hinter dem Anschlag befindet.
• Senken Sie den Arm, bis das Sägeblatt die Tischplatte fast berührt.
• Legen Sie das Werkstück gegen die Vorderseite des Anschlags.
• Schalten Sie die Maschine EIN und senken Sie den Arm, so daß das Sägeblatt eine flache Nut in die Tischoberfläche sägt.
• Ziehen Sie das Sägeblatt zu sich hin, so daß sich ein senkrechter Schnitt im Holzanschlag und im Werkstück ergibt.
• Stellen Sie das Sägeblatt wieder in die Ruhestellung und schalten Sie die Maschine AUS.
• Vergewissern Sie sich, daß der Schnitt 90° zur Tischebene und zum Anschlag verläuft. Nötigenfalls sind weitere Justierungen vorzunehmen.

Grundschnitte (Abb. K1 - K5)

Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlich sein.

Querschnitte (Abb. A1 & K1)

• Stellen Sie den Radialarm in einen rechten Winkel zum Anschlag.
• Rasten Sie die Gehrungs-Fixraste (9) in der 0°-Position ein und ziehen Sie den Gehrungs-Feststellhebel (10) an (Abb. A1).
• Senken Sie das Sägeblatt.
• Stellen Sie den Fingerschutz so ein, daß er das Werkstück gerade nicht berührt.
• Wenn noch keine Nut in der Tischplatte vorhanden ist, so stellen Sie eine her. Gehen Sie hierzu wie oben beschrieben vor.
• Drücken Sie das Werkstück gegen den Anschlag. Halten Sie die Finger dabei fern vom Schnittweg des Sägeblatts.
• Schalten Sie die Maschine EIN und ziehen Sie das Sägeblatt langsam durch den Anschlag und das Werkstück.
• Bringen Sie das Sägeblatt in die Ruhestellung und schalten Sie die Maschine AUS.

Gehrungsschnitte (Abb. A1 & K3)

• Lösen Sie die Gehrungs-Fixraste (9) und den Gehrungs-Feststellhebel (10) (Abb. A1).
• Nehmen Sie die erforderliche Winkeleinstellung des Arms vor.
• Rasten Sie die Gehrungs-Fixraste (9) ein und arretieren Sie den Arm mit dem Gehrungs-Feststellhebel (10) für die 45°-Gehrungsstellungen (links und rechts).
• Für die dazwischenliegenden Winkelstellungen benutzen Sie nur den Gehrungs-Feststellhebel.
  • Fahren Sie fort wie bei Querschnitten.

Zum Ausführen eines linken Gehrungsschnittes müssen Sie den Anschlag und die Leisten möglicherweise nach links schieben.

Neigungsschnitte (Abb. A1, D2 & K2)

• Stellen Sie den Arm wie für einen 0^ -Querschnitt ein.
• Heben Sie das Sägeblatt weit über die Tischoberfläche hinaus an.
• Lösen Sie den Neigungsquerschnitt-Feststellhebel (19) und ziehen Sie die Neigungsquerschnitt-Fixraste (21) heraus (Abb. D2).
• Nehmen Sie die erforderliche Winkeleinstellung des Motors vor. Siehe die Neigungsquerschnitt-Skala (20) (Abb. A1).
• Rasten Sie die Neigungsquerschnitt-Fixraste (21) ein und arretieren Sie den Motor mit dem Neigungsquerschnitt-Feststellhebel (19) für die Stellungen 90° oder 45° rechts.
• Für die dazwischenliegenden Winkelstellungen benutzen Sie nur den Neigungsquerschnitt-Feststellhebel.
• Fahren Sie fort wie beim senkrechten Querschnitt.

Längsschnitte (Abb. K5, F2, G1 & G2)

Der Motor kann in den Positionen "innerer Längsschnitt" und "äußerer Längsschnitt" arretiert werden (siehe Abbildung G1 und G2), um die Maschine auf schmale bzw. breite Werkstücke einzustellen.

• Arretieren Sie das ausgefahrene Sägeaggregat mit Hilfe der Längsschnitt-Fixraste.
• Lösen Sie den Feststellhebel für das Sägeaggregat (49) und drücken Sie die Sägeaggregat-Fixraste (50). Drehen Sie den Motor jetzt, bis er in der richtigen Position einrastet (Abb. G1).
• Ziehen Sie den Feststellhebel für das Sägeaggregat (49) an und stellen Sie den Anschlag in die entsprechende Position.

• Positionieren Sie das Sägeaggregat entsprechend der gewünschten Schnittbreite auf dem Arm. Benutzen Sie hierzu die Längsschnitt-Skala (72). Arretieren Sie das Sägeaggregat mit Hilfe der Längsschnitt-Fixraste in seiner Position.

• Stellen Sie die Sägeblatt-Schutzhaube wie oben beschrieben ein und drehen Sie den Spanabsauganschluß (55) von Ihrem Gesicht weg (Abb. F2). Vergessen Sie nicht, daß beim Längsschneiden der Spaltkeil (58) und die Niederhalter (56) zu verwenden sind (Abb. G2).

• Schieben Sie das Werkstück langsam in das Sägeblatt ein. Drücken Sie das Werkstück hierbei fest auf den Tisch und gegen den Anschlag. Lassen Sie die Zähne einen Schnitt machen und erzwingen Sie den Sägevorgang nicht. Die Drehzahl des Sägeblatts ist konstant zu halten.

Verwenden Sie immer einen Schiebestock.

Längsschrägschnitte

• Stellen Sie die Maschine in die Position für Neigungsquerschneiden.
• Drehen Sie das Sägeaggregat in die Position für Längsschneiden.
• Positionieren Sie das Sägeaggregat entsprechend der erforderlichen Längsschnittbreite.
• Stellen Sie die Niederhalter auf den erforderlichen Winkel ein, so daß sie flach auf dem Werkstück aufliegen, und senken Sie den Spaltkeil.
• Fahren Sie fort wie bei Längsschnitten.

Doppelgehrungsschnitte (Abb. K4)

Doppelgehrungsschnitte sind Schnitte, die Gehrung und Neigung kombinieren.

• Stellen Sie den erforderlichen Neigungswinkel ein.
• Schwenken Sie den Arm in die gewünschte Gehrungsschnitt-Stellung.
• Fahren Sie fort wie bei Gehrungsschnitten.

Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer AUS. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden.

Auskehlen

Ihre Radialarmsäge hat eine Vielzahl von Anwendungsmöglichkeiten, wie zum Beispiel Auskehlen.

- Nehmen Sie die erforderliche Winkeleinstellung des Sägeblatts vor. Drehen Sie das Sägeaggregat unter den Arm und stellen Sie das Sägeblatt in die richtige Position über das Werkstück. Entfernen Sie das Werkstück und senken Sie das Sägeblatt, um eine flache Nut zu sägen. Senken Sie die Niederhalter wie beim Längsschrägschneiden. Halten Sie das Werkstück gegen den Anschlag und fahren Sie fort wie bei Längsschnitten.

Arbeiten Sie nur mit geringen Schnittiefen!

Staubabsaugung (Abb. F2)

Die Maschine ist mit einem Spanabsauganschluß (55) ausgestattet. In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

- Bringen Sie beim Querschneiden einen Staubfang (Sonderausrüstung) hinter der Schnittlinie an.

Lieferbares Zubehör

Ziehen Sie vor dem Montieren von Zubehörteilen stets den Netzstecker.

Kantenfräse

Mit der Kantenfräse geben Sie Ihrer Arbeit ein professionelles Aussehen.

Montieren der Kantenfräse (Abb. L1 - L3)

• Entfernen Sie die Sägeblatt-Schutzhaube und das Sägeblatt.
• Befestigen Sie die Messer (84) an der Kantenfräse (85). Achten Sie hierbei darauf, daß beide Messer in gleicher Weise angebracht werden (Abb. L1).
• Montieren Sie die Spezial-Distanzscheibe (86), die zur Kantenfräse geliefert wird, auf der Welle.

- Setzen Sie die Kantenfräse auf die Welle (siehe Abbildung) und arretieren Sie sie mit Hilfe der Knebelmutter (87). Benutzen Sie hierzu den als Sonderausrüstung erhältlichen Steckschlüssel (88).

- Kippen Sie den Motor, bis die Kantenfräse sich in waagerechter Stellung befindet.

- Montieren Sie den Kantenfräsenschutz (89) (Abb. L2), wie in der Abbildung gezeigt wird, und stellen Sie ihn auf die gewünschte Schnittiefe ein (Abb. L3).

Kantenfräsen

• Bringen Sie die Kantenfräse in die Position über dem Anschlag.
  Der vorspringende Teil entspricht dem Schnitt, der gemacht wird.
  Für manche Anwendungen muß der Anschlag in zwei Teile zerlegt werden; anschließend wird die Kantenfräse dann zwischen den beiden Anschlagteilen positioniert. Der Anschlag ist in diesem Fall auszuwechseln, wenn die Säge wieder für normale Arbeiten verwendet werden soll.

Verwenden Sie immer einen Schiebestock.

- Führen Sie das Werkstück von rechts fest und gleichmäßig am Anschlag entlang.

Falzen

• Verwenden Sie Messer mit gerader Kante.
  • Fahren Sie fort wie beim Kantenfräsen.
• Nehmen Sie die erforderliche Winkeleinstellung des Motors vor, um Neigungsquerschnitte beim Falzen herzustellen.

Verwenden Sie für breitere Falzen den Nutfräser zusammen mit dem Kantenfräsenschutz.

Siehe die Anweisungen in Bezug auf die Benutzung des Nutfräsers.

Nutfräser (Abb. F1, M1 & M2)

Zwei Nutfräser-Typen sind erhältlich. Abbildung M1 zeigt die Standardausführung des Nutfräsers und Abbildung M2 zeigt die hochwertige Langlebensdauerausführung.

scharfe Kanten

Montieren des Nutfräsers

• Entfernen Sie die Sägeblatt-Schutzhaube und das Sägeblatt.
• Montieren Sie die Distanzscheibe (90) auf der Welle und zwar mit der schmalen Seite zum Motor gerichtet.
• Montieren Sie die Fräsmesser (91). Bringen Sie die erforderliche Anzahl von Zwischenscheiben (92) und Beilagscheiben (93) zwischen den Fräsmessern an, um die erforderliche Schnittbreite zu erzielen.
• Sichern Sie den Nutfräser mit der standardmäßigen Wellenmutter (39) (Abb. E1).
• Entfernen Sie den Spaltkeil und die entsprechende Stütze von der Sägeblatt-Schutzhaube und montieren Sie die Schutzhaube.
• Senken Sie den Nutfräser in die der gewünschten Schnittiefe entsprechenden Position.

Benutzen des Nutfräsers

• In Quer- oder Gehrungsstellung
• Stellen Sie die Niederhalter so ein, daß sie die Arbeit nicht behindern.
• Stellen Sie den Fingerschutz korrekt ein.
• In Längsschnittstellung:
• Stellen Sie die Niederhalter korrekt ein.

Schleifen mit dem Schleifteller und Schleifen mit der Schleifwalze (Abb. M2, N1 & N2)

Es sind zwei verschiedene Schleifwerkzeuge zum Schleifen von Schnitten in jedem gewünschten Winkel erhältlich. Diese beiden Schleifwerkzeuge können folgendermaßen benutzt werden:

• Das Werkstück wird bewegt, das Schleifwerkzeug ist ortsfest.
• Das Schleifwerkzeug wird bewegt, das Werkstück ist festgeklemmt.
• Entfernen Sie die Sägeblatt-Schutzhaube und das Sägeblatt.
• Bringen Sie den äußeren Flansch (42) wieder an (Abb. N1).
• Montieren Sie den Schleifteller (94) oder die Schleifwalze (95) (Abb. N2) direkt auf der Welle.

Schleifen mit dem Schleifteller (Abb. N1)

• Benutzen Sie immer die abwärts laufende (rechte) Seite des Tellers.
• Wird der Schleifteller (94) zum waagerechten Schleifen benutzt, so muß der Kantenfräsenschutz (89) (Abb. N2) montiert und so eingestellt werden, daß der Schleifteller die Unterseite des Schutzes gerade nicht berührt.

Schleifen mit der Schleifwalze (Abb. N2)

- Nehmen Sie den Werkstückvorschub beim Schleifen mit der Schleifwalze immer entgegen der Drehrichtung der Schleifwalze vor.

Oberfräsenhalterung (Abb. E1, O1 - O3)

Die Oberfräsenhalterung (96) ermöglicht das Montieren einer Elu-Oberfräse (MOF96, MOF131, MOF177 oder OF97) auf Ihre Maschine für eine genaue und dekorative Holzbearbeitung (Abb. O1).

Montieren der Oberfräsenhalterung

• Entfernen Sie die Sägeblatt-Schutzhaube und das Sägeblatt.
• Bringen Sie die Oberfräsenhalterung (96) in die Position über dem Ende der Welle, wie in Abbildung O1 gezeigt wird, und sichern Sie sie mit der Flügelmutter (59).
• Tauschen Sie die Führungsstangen des Anschlags Ihrer Oberfräse gegen die zur Oberfräsenhalterung gelieferten Distanzstangen (97) aus:
• Verwenden Sie die Stangen mit dem kleineren Durchmesser für MOF96 (Abb. O2)
• Verwenden Sie die Stangen mit dem größeren Durchmesser für MOF131/MOF177/OF97 (Abb. O3).
• Ziehen Sie die Sicherungsschrauben (98) an.

Achten Sie immer darauf, daß die Oberfräse sich in der Stangenmitte befindet und einwandfrei in der Halterung angebracht ist.

Arbeiten mit der Oberfräse (Abb. A1 & E1)

Die Oberfräse kann in die gewünschte Winkelstellung gestellt und am Griff (2) über das Werkstück gezogen werden (Abb. A1). Alternativ hierzu kann die Oberfräse stationär benutzt werden.

• Vergewissern Sie sich, daß die Oberfräsenhalterung einwandfrei montiert ist.
• Bringen Sie nötigenfalls den äußeren Flansch (42) (Abbildung E1) auf der Welle an und befestigen Sie die Oberfräsenhalterung an den Motor. Verwenden Sie hierzu die Wellenmutter (39) (Abbildung E1). Ziehen Sie die Wellenmutter nicht zu fest an.

Schieben Sie das Werkstück immer entgegen der Messerdrehrichtung vor.

Für weitere Einzelheiten wird auf die Anleitung Ihres Elektrowerkzeuges verwiesen.

Bohren (Abb. P)

Das Gewindeloch (99) kann das als Sonderausrüstung erhältliche Bohrfutter (10 mm oder 3/8") aufnehmen, so daß Ihre Maschine als Radialbohrmaschine eingesetzt werden kann. Diese Möglichkeit ist besonders nützlich zum Bohren von Dübellöchern.

• Entfernen Sie die Sägeblatt-Schutzhaube und das Sägeblatt.
  • Drehen Sie die Abdeckung (100) weg.
• Bringen Sie das Bohrfutter (101) direkt im Gewindeloch (99) an.

Gehrungsanschläge (Abb. Q1 & Q2)

Für eine Erweiterung und Beschleunigung der Winkelschnitt-Möglichkeiten sind Gehrungsanschläge (102) erhältlich (Abb. Q1).

• Tauschen Sie den standardmäßigen Anschlag gegen die Gehrungsanschläge (102) aus.
• Führen Sie das Sägeblatt zwischen den beiden Anschlägen hindurch (Abb. Q2).

Sägen mit der Stichsäge (Abb. R1 - R3)

Montieren der Stichsäge

Durch Montieren des Stichsägegerätes (103) auf der Motorwelle kann Ihre Maschine in eine Radialstichsäge verwandelt werden (Abb. R3).

• Entfernen Sie die gesamte Schutzhaube und das Sägeblatt.
• Montieren Sie das hintere Kunststoffdistanzstück (104) an der Motorwelle, mit der Halteklemme (105) über die Halteschraube der Haube und die flache Stirnseite in dem Schlitz hinter den Halteklemmen der Haube (106) (Abb. R1).

- Positionieren Sie das spezielle Distanztück (107) auf der Welle.

- Lösen Sie die zwei Flügelmuttern (108) an der Frontseite der Stichsäge, so daß die angewinkelten Halteklammern (109) an der Rückseite herausragen (Abb. R2).

- Positionieren Sie die Stichsäge auf der Motorwelle und stecken Sie die Positionierungstifte in die Löcher im Distanztstück (Abb. R1).

- Stecken Sie die obere rechte Halteklemme (109) durch das Loch im Distanzstück (111) hindurch und drehen Sie die Klemme, bis die Fläche hinter die Klammer greift (112).

- Positionieren Sie die untere Halteklemme auf gleich Weise und drehen Sie die Flügelmutter fest.

- Befestigen Sie die Standardmutter auf der Welle und prüfen Sie, ob die Flügelmutter richtig festgedreht sind.

- Stellen Sie das Sägeblatt (113) auf die Nut an der Unterseite der Welle, so daß die Zähne Richtung Bediener weisen. Die Welle hat eine kleine kopflose Schraube (114) an jeder Seite für das Klemmen und Zentrieren des Sägeblattes (Abb. R3).

Benutzung der Stichsäge (Abb. R3)

• Die Positionierung der Stichsäge hängt vom jeweiligen Einsatzgebiet ab. Es gibt im festen Tisch ein kleines Loch (115), um das Sägeblatt hindurch zu führen. In anderen Einsatzgebieten kan die Stichsäge wie bei der Schleifwalze positioniert werden.
• Entfernen Sie den Tischanschlag, ersetzen Sie den Anschlag durch Distanzstücke (20 mm) aus Holz und positionieren Sie das Sägeblatt (Zähne nach vorne) hinter den vorderen festen Tisch.
• Prüfen Sie, bevor die Säge gestartet wird, ob der Sägefuß gesenkt ist, um das Hochkommen des Materials zu verhindern.

Pneumatische Vorschubsteuerung (fig. A1, J, S1 - S3)

Die pneumatische Vorschubsteuerung (116) sichert Ihnen ein optimales Ergebnis, wenn ein konstanter, gleichmäßiger Vorschub erforderlich ist.

Montieren der pneumatischen Vorschubsteuerung

• Entfernen Sie die Rückziehfeder (82), siehe Abb. J.

• Entfernen Sie den Sägeaggregat-Anschlag (14), siehe Abb. A1.

• Montieren Sie den flachen hinteren Winkel (117) und den Säge-aggregat-Anschlag wie in Abb. S2 gezeigt wird.

• Lösen Sie den Gewindestift (118) im Rändelknopf (119). Benutzen Sie hierzu einen Innensechskantschlüssel und lösen Sie den Rändelknopf (fig. S3).
• Lösen Sie den Gewindestift (120) in der hinteren Stütze (121) und ziehen Sie die Stütze von dem Stab.
• Führen Sie den Zylinder (122) durch die Halteklammer (123) (fig. S1).
• Bringen Sie die Halteklammer (123) in die Position über der Längs-schnitt-Fixraste (15) und ziehen Sie die Gewindestifte an beiden Seiten der Halterung (124) an.
• Setzen Sie die hintere Stütze (121) und den Rändelknopf (119) wieder zusammen und ziehen Sie alle Schrauben an (fig. S3).
• Bringen Sie die hintere Stütze (121) wie gezeigt (fig. S3) an und ziehen Sie den Gewindestift (120) an.
• Schieben Sie den Rollschlitten nach hinten und positionieren Sie den Zylinder in der entsprechenden Halteklammer (123) möglichst weit hinten. Das Stabende darf die Auslaßschraube in den blasebalgförmigen Manschetten aus Gummi nicht berühren, wenn die Manschetten (125) zusammengepreßt werden. Überprüfen Sie die Stellung, indem Sie die Auslaßschraube drücken.
• Ziehen Sie die Schraube (126) in der Halteklammer des Zylinders an.
• Stellen Sie die Vorschubgeschwindigkeit mit Hilfe des Rändelknopfes (119) ein.

Entlüften der pneumatischen Vorschubsteuerung

Nach dem Nachfüllen von Öl bzw. nach dem Ölwechsel, müssen Sie die pneumatische Vorschubsteuerung entlüften.

• Entfernen Sie die Vorrichtung von der Maschine und klemmen Sie sie bei vollständig ausgefahrenem und nach unten gedrehtem Kolben in vertikaler Stellung fest.
• Entfernen Sie den Einfüllverschluß an der Rückseite der Manschetten (125). Halten Sie die Manschetten hierbei so, daß kein Öl verschüttet wird.
• Füllen Sie die Manschetten mit Hydrauliköl Castrol 210 NRL25 oder einem gleichwertigen Öl. Benutzen Sie hierzu einen Trichter oder eine Ölspritze.
• Bringen Sie den Einfüllverschluß wieder an und ziehen Sie ihn eine Umdrehung an.
• Drücken Sie leicht auf die Manschetten, bis eine kleine Menge Öl über den Einfüllverschluß ausströmt.
• Ziehen Sie den Einfüllverschluß mit Hilfe eines Schraubenschlüssels fest und montieren Sie die Vorrichtung wieder auf die Maschine.

Untergestell (Abb. T)

Das Untergestell (127) besteht aus vier Beinen (128), vier Querstreben (129) und vier oberen Querschienen (130). Die oberen Querschienen haben dieselben Abmessungen wie der Rahmen der Radialarmsäge.

• Montieren Sie die Beine, Querstreben und Schienen wie gezeigt.
  • Drehen Sie diese Teile fest.
• Befestigen Sie die Säge am oberen Ende des Untergestells.

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

- Ersetzen Sie die feste Tischplatte und den Anschlag, wenn sie verschlissen sind.

Schmierung

Ihre Radialarmsäge bedarf keiner zusätzlichen Schmierung.

Die Gleitschienen und Lager dürfen niemals gefettet werden.

Reinigen

• Reinigen Sie regelmäßig die Armlaufflächen. Entfernen Sie hierzu die Endkappe und das Sägeaggregat. Entfernen Sie ebenfalls den Staub von den Lagern.
• Halten Sie die Tischplatte immer sauber. Entfernen Sie den Staub niemals mit der Hand.

Recycling

(nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrieden sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihre DeWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DeWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Maschinen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kunden-dienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

STICHWORTVERZEICHNIS

Höhenverstellungskurbel Gehrungs-Fixraste Gehrungs-Feststellhebel Sägeaggregat-Fixraste Längsschnitt-Fixraste Feststellhebel für Sägeaggregat Neigungsquerschnitt-Fixraste Neigungsquerschnitt-Feststellhebel

RADIAL ARM SAW DW720

Congratulations!

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DeWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DEWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DeWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Germania

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

DEWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Sert. Nr.
	BM 9511442.01

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Tyskland

Sikkerhetsforskrifter

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DeWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Saksa

Turvallisuusohjeet

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Tyskland

Säkerhetsinstruktioner

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Almanya

	Vesika numarası
	BM 9511442 01

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Almanya

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

	Cert. No.
	BM 9511442 01

DeWALT, Richard-Klinger-Straße 40,
