KÄYTTÖOHJE DW720 DEWALT

Olet valinnut DeWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DeWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Sisällysluettelo

Tekniset tiedot fi - 1

CE-Vaatimustenmukaisuustodistus fi - 1

Turvallisuusohjeet fi - 2

Pakkauksen sisältö fi - 3

Kuvaus fi - 3

Sähköturvallisuus fi - 3

Jatkojohdon käyttö fi - 3

Asennus ja säädöt fi - 3

Käyttöohjeet fi - 5

Lisävarusteet fi - 6

Huolto-ohjeita fi - 8

Takuu fi - 9

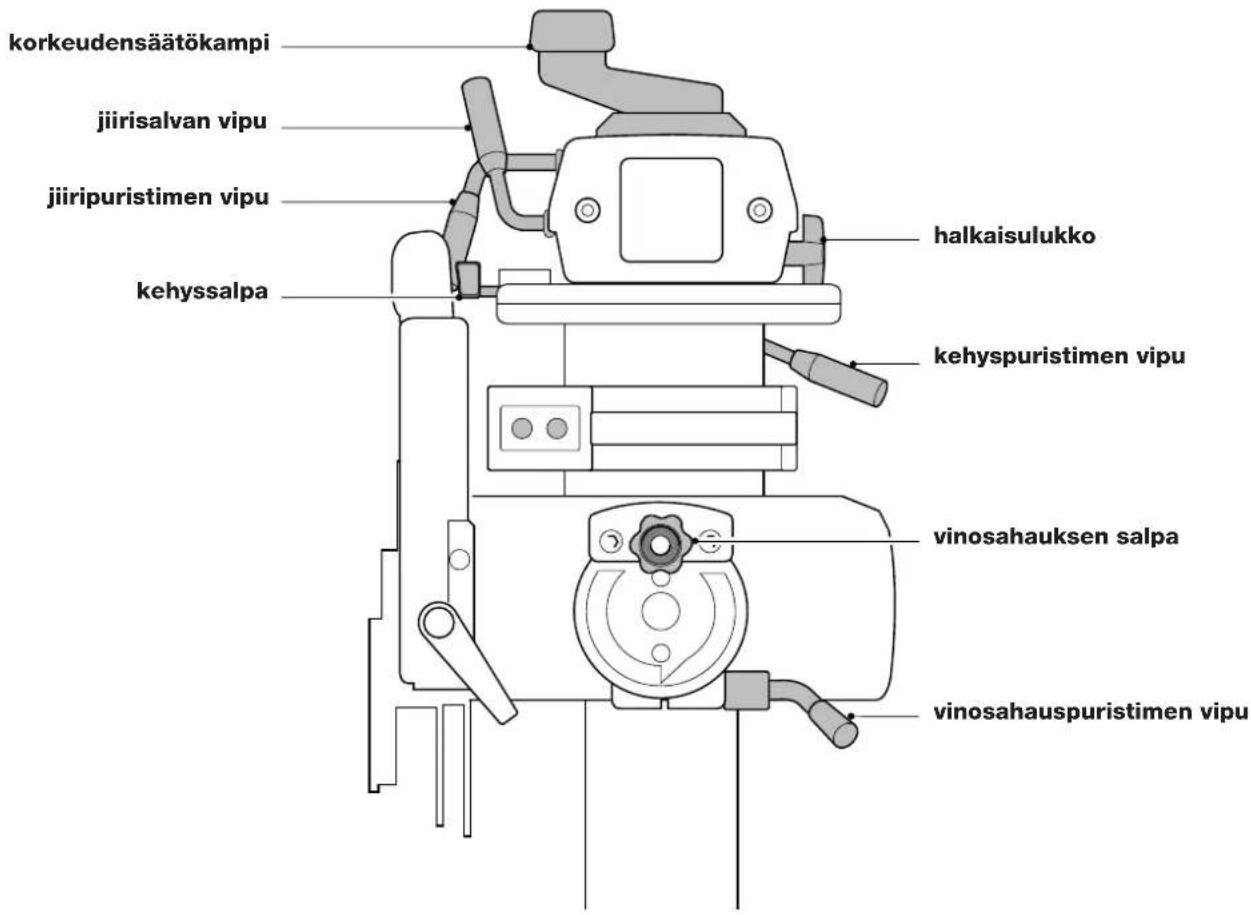

Pikaopas fi - 10

Tekniset tiedot

		DW720
Moottorin teho (ottoteho) W 1450
Moottorin teho (antoteho)		W 1100
Jännite		V 230
Terän halkaisija (enint.)		mm 250
Teräkeskiön halkaisija		mm 30
Karan kierre		mm 20
Kuormittamaton kierrosnopeus/min, 50 Hz		2800
Kuormittamaton kierrosnopeus/min, 60 Hz		3400
Sahaussyvyys 90°		mm 68
Sahaussyvyys 45°		mm 50
Suurin leikkuualue 0°
25 mm:n paksuun puuhun		mm 380
Suurin jirileikkuualue 45°
25 mm:n paksuun puuhun	oikealle	mm 245
	vasemmalle	mm 260
Suurin katkaisuleveys		mm 380
Suurin halkaisuleveys		mm 640
Kokonaismitat		mm 148 x 95 x 150
Pölynpoiston sovitin		mm 100
Paino		kg 52,5

Vakiovarusteet:

Kovametalliterä, teräsuojus työkaluineen, hätäkytkintoiminto

Sulakkeet:

230 V 10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

Terävät reunat.

CE-Vaatimustenmukaisuustodistus

DW720

DeWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55104, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Lisätietoja saat DeWALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.

Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu DIN 45635:n mukaisesti:

			DW720
L_p4	(äinenpaine)	dB(A)*	83,7
L_vaa	(aan.teho)	dB(A)	90,7

* käyttäjän korvassa

Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso.

Kiihtyvyyden painotettu neliöllinen keskiarvo DIN 45675:n mukaan:

	DW720
	< 2,5 m/s ^2

TÜV Rheinland

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.

VAROITUS!

Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä.

1 Käytä kuulosuojaimia

Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia.

2 Pidä työskentelyalue järjestyksessä

Epäjärjestys tuo mukanaan onnettomuusvaaran.

3 Ajattele työskentelyalueen vaikutusta työhösi

Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

4 Suojaudu sähköiskuilta

Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin.

5 Varjeltava lapsilta

Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen.

Alle 16-vuotiaat tarvitsevat valvontaa.

6 Säilytä työkalua oikein

Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

7 Älä ylikuormita sähkötyökalua

Liallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.

8 Valitse oikea sähkötyökalu

Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys DeWALTin edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polltopuita.

9 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

10 Käytä suojalaseja

Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa.

11 Huolehdi sähköjohdon kunnosta

Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta.

12 Kiinnitä työkappale oikein

Tarkista aina, että työkappale on kiinnitetty kunnolla.

13 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

14 Hoida työkalua huolella

Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

15 Ota pistoke pois pistorasiasta

Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää.

16 Poista avaimet

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

17 Vältä tahatonta käynnistämistä

Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan.

18 Jatkojohdot ulkokäytössä

Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

19 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan

Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla.

21 Turvallisuudeksi

Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden.

22 Korjauta koneesi DeWALTin valtuuttamalla huoltokorjaamolla.

Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuuletut ammattilaiset saavat huoltaa sähkölaitteita.

Erityisiä turvallisuusohjeita säteittäisvarsisahojen käyttöä varten

- Suojaa sähköliitäntä sopivalla sulakkeella tai virtakytkimellä.

- Pidä varren laakeriurat ja sahauskelkan laakerit puhtaina ja rasvattomina.

- Ennen kuin kytket sahan päälle, varmista että vaste on oikeassa asennossa. Terä ei saa koskettaa sahattavaan materiaaliin ennen kuin vedät sahaa kahvasta.

- Aseta sormisuojus aina siten, että se kulkee vasteen esisahatussa urassa ja/tai 3 mm sahattavan materiaalin pinnan yläpuolella (ei koske halkaisua).

- Halkaistaessa pidä jakoveitsi säädettynä oikealle etäisyydelle terästä (1 - 3 mm) ja varmista, että takaiskun estimet on säädetty oikein.

- Halkaistaessa tarkista aina materiaalin syöttösuunta.

- Tarkista säännöllisesti, että säädöt on tehty oikein ja korjaa ne tarvittaessa.

- Varmista että terä pyörii oikeaan suuntaan ja että terän hampaat osoittavat vastetta kohti.

- Varmista että kaikki kiinnitinkahvat on kiristetty tiukkaan ennen kuin käynnistät sahan.

- Älä koskaan käytä sahaa ilman suojuksia.

- Kun saha ei ole käytössä, suojaa sahanterä kokonaan teräsuojuksella.

- Kun saha ei ole käytössä, esimerkiksi teriä vaihdettaessa tai sahaa huollettaessa, irrota saha sähköverkosta.

- Käytä aina oikean tyyppisiä, teräviä teriä, jotka on tarkoitettu juuri kulloinkin sahattavan työkappaleen sahaukseen. Suositeltu terän halkaisija on ilmoitettu teknisissä tiedoissa.

- Älä hitsaa sahaan kiinni mitään, mikä estää moottorituuletinta toimimasta.

- Älä pakota sahaa väkisin. (Moottorin pysähtyminen kokonaan tai osittain voi aiheuttaa suurta vahinkoa. Anna moottorin saavuttaa täydet kierrokset ennen sahausta.)

- Älä nosta sahaa tarttumalla sen työtasoon.

- Älä sahaa rautapitoisia tai raudattomia metalleja tai tiiltä.

- Älä voitele terää sahauksen aikana.

- Älä työnnä kumpaakaan kättä terän lähelle, kun saha on liitettynä sähköverkkoon.

- Älä kurkottele sahatessasi sahan terän taakse.

- Älä pidä käsiä 15 cm lähempänä terää sahattaessa.

- Älä käytä vioittunutta tai rikkinäistä sahanterää.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät säteittäisvarsisahaa:

Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.
• Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä.

Pakkauksen sisältö

Pakkaus sisältää:

1 osittain koottu kone
5 Pöytäosaa
1 Vaste
4 Pöytätukea
1 Korkeudensäätökampi
1 moottori, kehys ja sahauskelkka, jossa hätäkytkintoiminto
1 Sahanterä
1 Suojus
1 Pölynpoiston sovitin
1 Sarja pöydän jatketta varten:

8 M8 x 30 uritettua pulttia

8 D8 joustoaluslaattaa

8 M8 mutteria

8 D8 aluslaattaa

2 Kutistekalvopakkausta, joissa:

1 yhdistelmääavain
1 silmukkakita-avain
1 hylsyavain 13 mm
5 kuusioavainta (2,5, 3, 4, 5 & 8 mm)
1 ristipääruuvi
4 M10 x 16 pulttia
4 M10 mutteria
4 D10 joustoaluslaattaa
6 M8 x 30 uritettua pulttia
6 D8 joustoaluslaattaa
6 M8 mutteria
6 D8 aluslaattaa
1 vedonpoistin
1 kaapelin tuki
2 pöytäpuristinta
2 paluujousen puristinta

1 Käyttöohje

1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A1 & A2)

DW720 jalustallinen säteittäisvarsisaha on suunniteltu käytettäväksi ammattimaiseen puuntyöstöön. Tämä tarkkuussaha voidaan säätää helposti ja nopeasti katkaisu-, vino-, jiiri- tai halkaisusahausta varten. Laajan lisävarustevalikoiman ansiosta säteittäisvarsisahasi suoriutuu käytännöllisesti katsoen kaikista verstaan työtehtävistä. Työskentely on mahdollisimman turvallista, sillä kaikissa tärkeimmissä ohjaimissa on sekä salpa että lukitsin. Katso myös käyttöohjeen piirroskuva.

A1

1 Virrankatkaisija
2 Kahva
3 Teräsuojus

4 Kiinteä pöytä
5 Pöydän jatke
6 Vaste
7 Pöytäpuristin
8 Pylväs
9 Jiirisalpavipu
10 Jiiripuristinvipu
11 Korkeudensäätökampi
12 Säteittäisvarsi
13 Päätytulppa

A2

14 Kehyksen pysäytin
15 Halkaisulukko
16 Kehys
17 Moottori
18 Pöytäliuskat
19 Vinosahauspuristimen vipu
20 Vinosahauksen asteikko
21 Vinosahauksen salpa
22 Sahauskelkka
23 Johtotuki

Sähköturvallisuus

Sähkömooftori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Jatkojohdon käyttö

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Asennus ja säädöt

• Vedä pistokytkin pistorasiasta aina ennen asennusta.
• Jotta saha toimisi mahdollisimman hyvin, noudata seuraavien kappakeiden ohjeita huolellisesti.

Sahan pakkauksen avaaminen (kuva A1)

• Poista kaikki osat pakkauksistaan säteittäisvartta (12) lukuunottamatta.
• Lukitse varsi paikalleen jiiripuristinvivun (10) avulla.
• Nosta pahvia ja vedä varsi ulos.
• Käännä koottu saha pystyasentoon.

Koneen tulee seistä aina vaakasuorassa ja tukevasti.

Korkeudensäätökammen asentaminen (fig. A1)

- Asenna korkeudensäätökampi (11) pylvään (8) päälle ristiuraruuvin avulla.

Sahauskelkan asentaminen (fig. A1, A2 & B)

• Pyöritä korkeudensäätökampea (11) merkin “+” suuntaan nostaaksesi varren (12) yläasentoonsa (fig. A1).
• Irrota molemmat kuusioruuvit (24) ja päätytulppa (13) (fig. B).
• Karhenna laakeriurat (25) teräsvillatyynyn avulla ja poista mahdollinen pöly kuivalla kankaalla (fig. B).
• Varmista että halkaisulukko (15) on vapautettuna (fig. A2).
• Työnnä sahauskelkan (26) laakerit (22) varovasti laakeriuriin.
• Siirrä sahauskelkkaa laakeriurissa varmistaaksesi, että se liikkuu pehmeästi.
• Tarkista että halkaisulukko lukitsee ja vapauttaa sahauskelkan asianmukaisesti.

- Aseta päätytulppa (13) takaisin paikalleen.

Johtotuen ja -puristimen asentaminen (kuva A2 & C)

• Kiinnitä johtotuki (23) reikään (27).
• Pane johto (28) varren takaosaan johtopuristimella (29).

Varren on voitava liikkua esteettä vaaka- ja pystysuuntaan.

Sahapöytä (kuva D1 - D5)

Pöytätukien kiinnitys (kuva D1)

Pöytätuet asennetaan M10 x 16 -pulteilla ja vastaavilla muttereilla.

D8-joustoaluslaattoja käytetään etupuolella, muttei takana.

• Kiinnitä tuki (30) pöydän rungon vasemmalle puolelle.
• Kiinnitä tuki (32) pöydän rungon oikealle puolelle.
• Älä vielä kiristä pultteja.

Pöytätukien säätäminen karan avulla (fig. A1 & D2)

• Vapauta vinosahauspuristimen vipu (19) ja vedä vinosahaussalpa (21) ulos (fig. D2).
• Käännä moottori pystyasentoon ja lukitse se paikalleen vinosahaussalvan (21) ja vinosahauspuristimen vivun (19) avulla.
• Löysää jiiripuristimen vipu (10) (fig. A1) pyörittääksesi vartta, kunnes kara (33) on suoraan toisen suoran pöytätuen ulkoetureunan yläpuolella.
• Laske vartta varovastli alaspäin, kunnes kara juuri ja juuri koskettaa pöytätukea, ja kirstä vastaavaa pöytätuen mutteria käsin.
• Toista yllä mainitut toimenpiteet takareunalla ja muiden pöytätukien kohdalla.
• Tarkista säädöt vielä kerran moottorin karan avulla.
• Kiristä nyt kaikki liitokset tiukkaan.
• Siirrä varsi takaisin keskiasentoon ja lukitse se paikalleen.

Keskipöytätuen säätäminen (kuva D3)

• Pane vaakain molempien pöytätukien (30) ja (32) päälle.
• Löysää keskipöytätuen (35) pultteja (34).
• Säädä keskipöytätukea kuusioavaimella, kunnes se koskettaa vaakainta.
• Kiristä nyt kaikki liitokset tiukkaan.

Kiinteän pöydän asentaminen (kuva D1 & D4)

Pöytäosien vakioasento näkyy kuvasta D4.

Riippuen vaadittavasta leikkuusyvyydestä, vaste (6) voidaan panna myös liuskojen (18) väliin.

• Aseta kiinteä pöytä (4) pöydän pohjan päälle kuvan mukaisesti ja tarkista, että keskellä olevat reiät asettuvat keskipöytätuen säätöruuvien päälle.
• Käytä M8 x 30 pultteja ja D8 aluslaattoja päällä ja D8 joustoaluslaattoja alla.
• Kiristä kiinteän pöydän (4) kaikki pultit käsin lukuunottamatta viittä etupulttia sekä suurta keskireiän pulttia.
• Aseta vaste (6) ja liuskat (18) pöydän pohjan päälle (31) (fig. D1).
• Asenna pöytäpuristimet (7) (fig. D4) suorien pöytätukien (30) & (32) (fig. D1).
• Kiristä pöytäpuristimet.
• Kiristä kaikki pöydän pultit tiukkaan.

Jatkopöydän asentaminen (kuva D5 & D6)

• Kiinnitä tukiliuskat (36) ja (37) kiinteän pöytäosan (4) vasemmalle alapinnalle (kuva D5).
• Pane jatkopöytä (5) esiintulevien pöytätukien päälle (kuva D6).
• Varmista, että molemmat pöydät ovat samassa tasossa, ja kiinnitä jatko-osa pulteilla, muttereilla ja aluslaatoilla rei'istä (kuva D6).
• Kiristä molemmat pöydän kiinteän osan etupultit (4).

Pöytien on oltava samassa tasossa takaa.

Sahanterä (kuva E1 - E6)

Sahanterän asentaminen (fig. E1)

• Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

• Pyörintäsuunta on merkitty moottorin nuolella.

• Pidä karaa paikallaan kuusioavaimen (38) avulla ja irrota karamutteri (39) kääntämällä sitä myötäpäivään yhdistelmääavaimella (40).

• Asenna terä (41) ulkolaipan (42) ja sisälaipan väliin (43) ja varmista, että alemmat hampaat osoittavat koneen takapuolelle.

Varmista että karamutterin (39) rengas (44) tulee ulkolaippaa vasten (fig. E1).

- Kiristä karamutteri (39) kääntämällä sitä vastapäivään.

Varren ja pöydän pinnan samansuuntaisuuden tarkistaminen (kuva A2, D3 & E2)

• Kiristä halkaisulukko (15) terän ollessa etuasennossa (kuva A2).
• Alenna terää, kunnes se juuri ja juuri koskettaa pöydän pintaa (4) (kuva E2).
  • Vapauta vivut (9) ja (10) (kuva A1).
• Käännä vartta siten, että terä koskettaa pöydän pintaa (4) koko leveydeltään.
• Tarvittaessa säädä etummaista säätöpulttia (34) (kuva D3).
• Toista nämä toimenpiteet terän ollessa taka-asennossa, ja säädä tarvittaessa takimmaista säätöpulttia.

Terän ja pöydän kohtisuoruuden tarkistaminen (kuva A2 & E3)

• Työnnä varsi takaisin kaskiasentoon ja kiristä halkaisulukko (15) (kuva A2).
• Pane teräksinen suorakulmain (45) terää vasten (kuva F3).
• Tee säädöt seuraavasti:
• Irrota vinosahauksen osoitinlevy (46) löysäämällä molempia ruuveja (47).
• Löysää kaikki kolme kuusioruuvia, jotka tulevat nyt näkyviin.
• Pane kuusioavain moottorin karaan, ja koputtele terää, kunnes se on suorassa ja suorakulmainta vasten.
• Kiristä nyt kaikki liitokset tiukkaan.

Keskimmäisen kuusioruuvin kirstäminen on erittäin tärkeää.

- Pane vinosahauksen osoitinlevy (46) takaisin paikalleen.

Katkaisusahauksen kohtisuoruuden tarkistaminen vasteeseen nähden (kuva E4 & E5)

• Lukitse terä vasteen eteen (kuva E4).
• Pane suorakulmain (45) levynkappaleelle ja vastetta vasten, siten että se koskettaa terää kuvan mukaisesti.
• Tarkista, että terä kulkee samansuuntaisesti suorakulmaimen kanssa vapauttamalla halkaisulukon ja vetämällä terää itseäsi kohti.
• Tee säädöt seuraavasti:
• Pidä jiirisalvan vipu (9) asennossa 0° ja vapauta jiiripuristimen vipu (10) (kuva E5).
• Löysää varren molemmilla puolilla olevia lukkomuttereita (48) (kuva E5).
• Säädä varsi vasemmalle löysäämällä varren oikeanpuoleista tappia ja kiristä vasemmanpuoleista.
• Säädä varsi oikealle löysäämällä varren vasemmanpuoleista tappia ja kiristämällä oikeanpuoleista.
• Tee pieniä säätöjä kerrallaan ja tarkista säädöt vivut (9) ja (10) lukittuina.

Älä kiristä tappeja liikaa.

• Kiristä lukkomutterit (48).

Terän kohtisuoruuden tarkastus vasteeseen nähden (kuva E6)

• Vapauta kehyspuristimen vipu (49) ja paina kehyssalpaa (50).
- Pyöritä moottoria 90° kuvan mukaisesti.
- Jos moottorin liikkeessä on välystä, kiristä mutteri (51).
- Pane terä vastetta vasten ja tarkasta, että se on samansuuntainen vasteen kanssa.
- Tee säädöt seuraavasti:
- Löysää molemmat pultit (52), jotka on asennettu ristikkäin kehyksen alle.
- Pane kuusioavain moottorin karaan.
- Säädä terän asento ja kiristä pultit (52).

Teräsuojuksen asennus ja säätö (kuva F1 - F5)

Monitoimisella teräsuojuksella (3) on useita suojaominaisuuksia (kuva F1):

• Ylempi suojus (53) (kuva G1) ja jousitettu takasuojus (54) (kuva F2) suojaavat koko terää.
• Pölynpoiston sovitin (55) katkaisu- ja halkaisusahaukseen
• Takaiskun estimet (56) suojaavat halkaisusahauksessa.
• Säädettävä sormisuojus (57) katkaisusahauksessa käytettäväksi.

• Jakoveitsi (58), joka estää työstökappaletta tarttumasta terään halkaisusahauksessa.

• Vapauttamalla vinosahauspuristimen vivun (19) ja vetämällä vinosahauksen salvan (21) ulos (kuva D2) voit kallistaa moottoria kuvan mukaisesti, jotta asennus sujuu mahdollisimman helposti (kuva F3).

• Irrota suojuksen siipimutteri (59) ja aluslaatta (60) (kuva F3).
• Löysää lukkoruuvia (61) ja käännä tukea (62) vastapäivään, kunnes jousitettu takasuojus (54) voidaan nostaa tukikorvakkeestaan (63) (kuva F2).
• Irrota molemmat jouset (64) vain ylhäältä.
• Pyöritä irrotettua terän takasuojusta (54) kuvan mukaisesti (kuva F2).
  • Laske koko suojus terän yli (kuva F3).
• Kiristä suojus siipimutterilla (59) ja aluslaatalla (60) (kuva F3).
• Vie jousitettu terän takasuojus (54) ja tuki (62) alkuasentoonsa (kuva F2).
• Jos haluat irrottaa suojuskokoonpanon, tee yllämainitut toimenpiteet päinvastaisessa järjestyksessä.

Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

Suojusohjainten säätäminen (kuva F2 - F5)

Jakoveitsen säätäminen halkaisua varten

- Löysää molempia nuppeja (65) ja siirrä jakoveistä (58) alas, kunnes sen kärki on noin 10 mm:n päässä pöydän pinnasta (kuva F2 & F4).

Jakoveitsi on säädettävä oikein; hammastetun kehän ja jakoveitsen (58) välisen etäisyyden on oltava 1-3 mm (kuva F4).

Takaiskun estimien säätäminen (vino)halkaisusahausta varten (kuva F5)

• Löysää nuppia (66) ja laske tukea (67), kunnes jousi (68) juuri ja juuri koskettaa työstökappaletta.
• Takaiskun estimien (56) kärkien on nyt oltava 3 mm työstökappaleen pinnan alapuolella, ja kuvan F5 mukaisessa kulmassa.
• Vinosahausta varten löysää kuusioruuvia (69) ja pane takaiskun estimet halutuun kulmaan.

Jakoveitsen, sormisuojuksen ja katkaisusahauksen takaiskun estimien säätäminen (kuva F2)

• Säädä jakoveitsi ja takaiskun estimet ylös- ja ulospäin pois tieltä.
• Löysää vipua (70) ja pane sormisuojus (57) aivan työstökappaleen yläpuolelle. Lukitse vipu (70).

Asteikkojen säädöt (kuva G1 - G5)

Halkaisuasteikko

Halkaisusahauksessa moottori voi olla kahdessa asennossa, joista kummallakin on oma syöttösuuntansa:

Asento Syöttösuunta

- Sisähalkaisu oikealta vasemmalle (kuva G1)

- Ulkohalkaisu vasemmalta oikealle (kuva G2)

Osoitinta (71), joka näyttää halkaisuleveyden halkaisuasteikolla (72) voidaan säätää (kuva G3):

• Pane vaste taka-asentoon.
• Pane 24 mm paksu levy vastetta vasten.
• Vapauta kehyspuristimen vipu (49), paina kehyssalpaa (50) (kuva H1) ja pane moottori ulkohalkaisuasentoon (kuva G1).
• Siirrä kehystä säteittäisvartta pitkin, kunnes terä juuri ja juuri koskettaa työstömateriaalin reunaa.
• Löysää molempia ruuveja (73) ja siirrä osoitinta (71), kunnes ulkohalkaisun osoittimen (74) reuna on samassa tasossa kuin levyn leveys alemmalla asteikolla (kuva G3).
• Kiristä molemmat ruuvit (73) (kuva G3).
• Pane moottori sisähalkaisuasentoon.
• Nosta suojusta, jotta terä voi levätä vasteen etupuolta vasten.
• Sisähalkaisun osoittimen (75) on nyt osoitettava nollaa ylemmällä asteikolla. Säädä tarvittaessa (kuva G3).

Vinosahauksen asteikko (kuva G4)

• Tarkista, että vinosahauksen asteikko (20) näyttää 0°, kun se on aselettu pystysahausta varlen.
• Tarvittaessa löysää ruuveja (47) ja säädä osoitin 0°:n kohdalle.

Jiirisahauksen asteikko (kuva G5)

- Tarkista, että jiirisahauksen asteikko (76) on 0°:ssa, kun se on asetettu pystysahausta varten.

- Säädä osoitinta (77) 0°:n kohdalle ruuvilla (78).

Jiirisahauksen asteikossa on esisäädetty asento 45° vasemmalle ja oikealle sekä 0°.

Kehyksen pysäytin (kuva A2, H1 & H2)

Kehyksen pysäytin (14) on säädettävä, jotteivät kehyksen laakerit osu laakeriurien takareunaan (kuva A2).

• Työnnä kehystä niin pitkälle kuin se menee, vedä sitä eteenpäin n. 5 mm ja lukitse se halkaisulukolla (15) (kuva A2).
• Säädä kehyksen pysäytintä (14) löysäämällä etummaisen uran (80) muttereita (79), kunnes kuminen pysäytin (81) tulee halkaisulukon kotelon takaosaa vasten (kuva H1).
  • Kiristä mutterit (79).

Katkaisusahausta varten kiristä etumaisessa uritetussa reiässä olevaa mutteria ja yhtä takimmaisen uritetun reiän mutteria (kuva H2).

Palautusjousen asentaminen (kuva J)

- Asenna palautusjousi (87) kehyksen pysäyttimen (14) taakse vastaavien pulttien avulla ja kiinnitä johdon pää halkaisulukkoon (15) ruuvien (83) avulla.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
• Älä käytä liikaa voimaa koneen käytössä, älä taivuta sahanterää. Vältä ylikuormitusta.
• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.
• Älä koskaan käytä konetta ilman että suojukset ovat paikoillaan.
• Älä koskaan nosta konetta pöydästä.
  • Tarkista vasteen asento ja tyyppi kuvasta K.

Virran kytkeminen päälle/pois päältä (kuva A1)

Säteittäisvarsisahasi virtakytkimellä on seuraavat toiminnot:

• hätäkytkintoiminto: mikäli virta jostakin syystä katkeaa, kytkintä on painettava uudelleen.
• moottorin ylikuormittumisen esto: mikäli moottori ylikuormittuu, virransyöttö moottoriin katkeaa.
• I = PÄÄLLÄ Kone toimii nyt jatkuvatoimisesti.
  • O = POIS PÄÄLTÄ

Koesahaus (kuva A1)

• Pidä jiirisalvan vipu (9) lukittuna, lukitse jiiripuristimen vipu (10) siten, että terä on asetettu 0° katkaisusahausta varten.
• Vapauta halkaisulukko (15) ja työnnä kehystä taakse, kunnes terä on vasteen takana.
• Laske vartta, kunnes terä melkein koskettaa pöytää.
• Aseta työstettävä kappale vasteen etupuolta vasten.
• Käännä virtakytkin päälle ja laske vartta, jotta terä voi sahata matalan uran pöydän pintaan.
• Vedä terää itseäsi kohti siten, että se sahaa pystysuoran uran puuvasteeseen ja työstettävän kappaleen läpi.
• Palauta terä takaisin lepoasentoon ja käännä virtakytkin pois päältä.
• Tarkista että sahausjälki on tosiaan 90° kaikissa suunnissa ja että säädöt ovat oikein.

Tavallinen sahaus (kuva K1 - K5)

Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

Katkaisusahaus (kuva A1 & K1)

• Aseta säteittäisvarsi oikeisiin kulmiin vasteeseen nähden.
• Lukitse jiirisalvan vipu (9) 0°:seen ja kiristä jiiripuristimen vipu (10) (kuva A1).
• Laske terää alas.
• Säädä sormisuojusta siten, että työstökappale liikkuu hyvin sen ohi.
• Ellei pöydässä ole uraa, sahaa ura yllä annetun ohjeen mukaan.
• Pidä työstettävää kappaletta vastetta vasten, pidä sormesi loitolla terän liikeradasta.
• Käännä virtakytkin päälle ja vedä terää hitaasti vasteen ja työstettävän kappaleen läpi.
• Käännä terä lepoasentoon ja käännä virtakytkin pois päältä.

Jiirisahaus (kuva A1 & K3)

• Vapauta jiirisalvan vipu (9) ja jiiripuristimen vipu (10) (kuva A1).
• Käännä varsi haluamaasi kulmaan jiiriasteikolla.
• Jos kulma on 45° vasemmalle tai oikealle, lukitse jiirisalvan vipu (9) ja jiiripuristimen vipu (10).
• Jos kulma on jokin muu, käytä ainoastaan jiiripuristimen vipua.
  • Toimi kuten katkaisusahauskappaleessa on kerrottu.

Mikäli jiiri on vasemmalle, sinun on tarvittaessa siirrettävä vaste ja liuskat vasemmalle.

Vinosahaus (kuva A1, D2 & K2)

• Aseta varsi 0° katkaisusahausta varten.
• Nosta terä reilusti pöydän pinnan yläpuolelle.
• Vapauta vinosahauspuristimen vipu (19) ja vedä vinosahaussalpa ulos (21) (kuva D2).
• Kallista moottori haluamaasi kulmaan vinosahauksen asteikon (20) avulla (kuva A1).
• Jos kulma on 90° tai 45° oikealle, lukitse vinosahauksen salpa (21) ja vinosahauspuristimen vipu (19).
• Jos kulma on jokin muu, käytä ainoastaan vinosahauspuristimen vipua.
  • Toimi kuten pystysuorassa katkaisusahauksessa.

Halkaisusahaus (kuva K5, F2, G1 & G2)

Moottori voidaan lukita sisä- tai ulkohalkaisuasentoon kuvien G1 & G2 mukaisesti, jotta laite sopisi sekä kapeiden että leveiden kappaleiden sahaukseen.

• Lukitse kehys ulosvedettyyn asentoonsa halkaisulukon avulla.
• Vapauttamalla kehyspuristimen vivun (49) ja painamalla kehyssalpaa (50) voit pyörittää moottoria sopivaan asentoon, kunnes se lukittuu paikalleen (kuva G1).
• Kiristä kehyspuristimen vipu (49) ja aseta vaste sopivaan asentoon.
• Aseta kehys vartta pitkin haluttuun halkaisuleveyteen halkaisuasteikon (72) avulla ja lukitse se paikalleen halkaisulukon avulla.
• Säädä teräsuojus edellä annettujen ohjeiden mukaisesti, ja käännä pölynpoistoliitin (55) pois kasvojesi edestä (kuva F2). Muista että halkaisu edellyttää jakoveitsen (58) ja takaiskun estimien (56) käyttöä (kuva G2).
• Syötä työstettävää kappaletta hitaasti terään, ja paina sitä tiukasti pöytää ja vastetta vasten. Anna terän hampaiden sahata työstettävää kappaletta vapaasti äläkä pakota kappaletta terää kohti. Terän nopeuden on pysyttävä vakiona.

Käytä aina työntökapulaa.

Vinohalkaisu

• Aseta kone vinokatkaisuasentoon.
• Pyöritä kehystä halkaisuasentoon.
• Aseta kehys oikealle halkaisuleveydelle.
• Asela takaiskun estimet sellaiseen kulmaan, että ne ovat litteästi työstettävän kappaleen päällä ja laske jakoveitsi alas.
  • Toimi kuten halkaisusahauksessa.

Yhdistetty vino- ja jiirisahaus (kuva K4)

Toimi seuraavasti, kun sahaat samanaikaisesti sekä vino- että jiirikulmia:

• Aseta vinosahauskulma haluamaksesi.
• Käännä varsi haluamaasi jiiriasentoon.
  • Toimi kuten jiirisahauksessa.

Katkaise virta aina työn jälkeen ja ennen kuin irrotat pistokkeen pistorasiasta.

Pyöristäminen/uurtaminen

Säteittäisvarsisahaasi voidaan käyttää moniin erilaisiin sahaustöihin, kuten pyöristämiseen tai uurtamiseen.

• Kallista terää haluamaasi kulmaan, pyöritä kehystä varren alle ja aseta terä työstettävän kappaleen yläpuolelle haluttuun kohtaan.
  Poista kappale ja laske terä, jotta voit sahata matalan uran.
  Laske takaiskun estimen alas kuten vinohalkaisussa. Pidä työstettävä kappa vastetta vasten ja toimi kuten halkaisusahauksessa.

Älä leikkaa syvään!

Pölyn poisto (kuva F2)

Tämä kone on varustettu pölynpoistoliittimellä (55).

• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen.
• Katkaisusahauksessa: aseta pölynkeräyspussi (lisävaruste) sahauslinjan taakse.

Lisävarusteet

Tee laite jännitteettömäksi aina ennen lisävarusteiden asentamista.

Muotoilu-/listapää

Muotoilu-/listapään avulla voit viimeistellä sahaustyösi.

Muotoilu-/listapään asentaminen (kuva L1 - L3)

• Irrota teräsuojus ja terä.
• Sovita terät (84) muotoilu-/listapäähän (85), varmista että molemmat on terät on asennettu samalla tavoin (kuva L1).
• Aseta muotoilupään mukana toimitettu välike (86) karaan.
• Aseta muotoilupää karaan kuvan mukaisesti ja lukitse se paikalleen kiinnitysmutterilla (87) lisävarusteena saatavan hylsyavaimen (88) avulla.
• Kallista moottoria, kunnes muotoilupää on vaakasuorassa.
• Asenna muotoilupään suojus (89) (kuva L2) kuvan mukaisesti ja säädä se haluttuun sahaussyvyyteen (kuva L3).

Muotoilu/listasahaus

- Aseta muotoilu-/listapää vasteen päälle. Ulostyöntyvä osa vastaa tehtävää sahausjälkeä.

Joissakin töissä vaste on jaettava kahteen osaan ja muotoilu-/listapää on asetettava osien väliin. Tällöin vaste on vaihdettava, kun sahaa käytetään jälleen tavallisessa sahauksessa.

Käytä aina työntökapulaa.

- Syötä materiaali tukevasti ja tasaisesti vastetta pitkin oikealta.

Huultaminen

• Käytä suorareunaisia teriä.
  • Toimi kuten muotoilussa/listasahauksessa.
• Kun teet vinohuulloksia, kallista moottori haluttuun kulmaan.

Kun teet suurempia huulloksia, käytä urasahauspäätä muotoilu-/listapään lisäksi.

Katso urasahauspään käyttöohjeet.

Urasahauspää (kuva F1, M1 & M2)

Saatavana on kahdenlaisia urasahauspäitä. Kuvassa M1 näet vakiomallisen urasahauspään ja kuvassa M2 pitkäikäisen erikoismallin.

Terävät reunat.

Urasahauspään asentaminen

• Irrota teräsuojus ja terä.
• Asenna välike (90) karaan kapeampi puoli moottoria kohti.
• Asenna leikkuuterät (91) sekä tarvittava määrä väliteriä (92) niiden väliin yhdessä välikelevyjen (93) kanssa, jotta leikkuuleveys on oikea.
• Kiinnitä urasahauspää vakiomallisen karamutterin (39) avulla (kuva E1).
• Irrota jakoveitsi ja sen tuki teräsuojuksesta ja asenna suojus paikalleen.
• Laske urasahauspää paikalleen haluttuun sahaussyvyyteen.

Urasahauspään käyttäminen

• Katkaisu- tai jiirisahausasennossa
• Säädä takaiskun estimet pois tieltä.
  • Säädä sormisuojus oikein.
• Halkaisuasennossa
  • Säädä takaiskun estimet oikein.

Laikka- ja rumpuhionta (kuva M2, N1 & N2)

Hiomalaitteita on saatavana kahden mallisia eri kulmissa hiomista varten.

Molempia voidaan käyttää seuraavasti:

• siirtämään työstökappaletta kiinteää lisävarustetta pitkin

• siirtämään lisävarustetta kiinnitettyä työkappaletta pitkin

• Irrota teräsuojus ja terä.
  • Palauta ulompi laippa (42) (kuva N1).

• Asenna laikkahiomalaite (94) tai hiomarumpu (95) (kuva N2) suoraan karaan.

Laikkahionta (kuva N1)

• Käytä aina laikan alapuolta (oikeanpuoleista).
• Kun hiomalaitetta (94) käytetään vaakasuorassa hionnassa, muotoilupään suojuksen (89) (kuva N2) on oltava asennettuna ja säädettynä siten, että hiomalaikka on aivan suojuksen alapuolella.

Rumpuhionta (kuva N2)

- Rumpuhionnassa syötä materiaali aina rumpuhiomalaitteen pyörintäsuuntaa vasten.

Jyrsintuki (kuva E1, O1 - O3)

Jyrsintuen (96) avulla voit kiinnittää Elu-jyrsimen (MOF96, MOF131, MOF177 tai OF97) sahaasi, jolloin sahastasi tulee entistäkin monikäyttöisempi koristepuutyökone (kuva O1).

Jyrsintuen asentaminen

• Irrota teräsuojus ja terä.
• Asenna jyrsintuki (96) karan pään päälle kuvan O1 mukaisesti ja kiinnitä se siipimutterilla (59).
• Asenna jyrsimesi rinnakkaisohjaimen ohjaintangot lisävarusteen mukana toimitettavien tukitankojen (97) avulla:
• Käytä halkaisijaltaan pieniä tankoja mallia MOF96 varten (kuva O2)
• Käytä halkaisijaltaan suuria tankoja malleja MOF131/MOF177/OF97 varten (kuva O3).
  • Kiristä lukitusruuvit (98).

Varmista aina että jyrsimesi on keskitetty oikein tankojen väliin ja kiinnitettynä tukeen.

Jyrsintä (kuva A1 & E1)

Jyrsin voidaan asettaa haluttuun kulmaan ja vetää työstettävän kappaleen poikki kahvan (2) avulla kuvan A1 mukaisesti tai kiinteää kutteria pitkin.

• Varmista että jyrsintuki on asennettu tukevasti.
• Tarvittaessa sovita ulkolaippa (42) kuvan E1 mukaisesti karaan ja purista jyrsintuki vasten moottoria karamutterin (39) avulla, ks. kuva E1. Älä kiristä karamutteria liian tiukkaan.

Syötä työstettävä kappale aina pyörivää kutteria vasten.

Lue myös Power Tool -työkalusi käyttöohjeet.

Poraus/avarrus (kuva P)

Kierteiseen kohdistusreikään (99) sopii lisävarusteena saatava 10 mm tai 3/8" poraistukka, jonka avulla sahastasi tulee monikäyttöinen säteittäisporauslaite. Tämä lisävaruste on erityisen hyödyllinen valmistettaessa tapitettavia materiaaleja.

• Irrota teräsuojus ja terä.
  • Käännä suojus (100) pois tieltä.
• Sovita poraistukka (101) suoraan kierteiseen kohdistusreikään (99).

Jiirivasteet (kuva Q1 & Q2)

Jiirivasteita (102) on saatavana jolloin ne monipuolistavat ja nopeuttavat kulmasahaustöitä (kuva Q1).

• Vaihda vakiomallisen vasteen tilalle jiirivasteet (102).
• Ohjaa sahan terä vasteosien väliin (kuva Q2).

Pistosahaus (kuva R1 - R3)

Pistosahan asennus

Asentamalla pistosahaliitännän (103) moottorin karaan voit muuttaa koneesi säteittäispistoporaksi tai kuviosahakoneeksi (kuva R3).

• Irrota teränsuojus ja terä.
• Asenna muovinen takavälike (104) moottorin karalle siten että tukikorvake (105) tulee suojuksen ruuvin yli ja litteä etupinta lukkiutuu suojuksen tukikorvakkeiden (106) taakse (kuva R1).

- Pane erityinen välike (107) karalle.

- Löysää molempia pistosahan edessä olevia siipimuttereita (108), jotta kaksikulmaiset tuet (109) pistävät esiin sen takaa (kuva R2).

- Pane pistosaha moottorin karalle ja pistä molemmat kohdistustapit välikkeen reikiin (110) (kuva R1).

- Työnnä ylintä oikeanpuoleista tukikorvaketta (109) välikkeen (111) reiän läpi, ja käännä sitä, jotta litteä kulmakappale tulee korvakkeen (112) taakse.

- Aseta alempi korvake samalla tavalla ja kiristä siipimutterit.

- Pane vakiomallinen karamutteri karalle ja kiristä se. Tarkista siipimutterien kireys uudelleen.

- Sovita sahanterä (113) akselin alapuolen uraan sahanterät käyttäjää kohden. Akselin molemmilla puolilla on pieni vaarnaruuvi (114) terän kiinnitystä ja keskittämistä varten (kuva R3).

Pistosahan käyttö (kuva R3)

Pistosahan asento riippuu kulloisenkin tehtävän vaatimuksista. Kiinteässä pöydässä on pieni aukko (115), josta terä pääsee pöydän läpi, tai joissain tapauksissa sen asento voi olla sama kuin rumpuhiomakoneessa.

- Poista pöydän vaste ja korvaa se puisilla välikkeillä (20 mm) ja pane sitten terä (sahanterät eteenpäin) aivan etummaisen kiinteän pöydän taakse.

- Ennen kuin alat sahata, varmista että sahan jalusta on laskettuna alas, jottei työstettävä materiaali pääse nousemaan.

Kuljetin (fig. A1, J, S1 - S3)

Kuljetin (116) on hyödyksi silloin, kun syöttönopeuden on oltava jatkuvasti tasainen.

Kuljettimen asentaminen

• Irrota palautusjousi (82), ks. kuva J.
• Irrota kuljettimen pysäytin (14), ks. kuva A1.
• Asenna takimmainen litteä tuki (117) ja kuljettimen pysäytin kuvan S2 mukaisesti.
• Löysää pyälletyn nupin (118) kierreruuvi (119) kuusioavaimella ja ruuvaa pyälletty nuppi irti (fig. S3).
• Löysää takatuen (121) kierreruuvi (120) ja vedä tuki irti tangosta.
• Sovita sylinteri (122) sylinteripuristimen (123) läpi (fig. S1).
• Aseta sylinteripuristin (123) halkaisulukon (15) päälle ja kiristä kierreruuvit sovittimen (124) molemmin puolin.
• Kokoa uudelleen takatuki (121) ja pyälletty nuppi (119) ja kiristä kaikki ruuvit (fig. S3).
• Aseta takatuki (121) kuvan mukaisesti (fig. S3) ja kiristä kierreruuvi (120).
• Työnnä sahauskelkka taakse ja aseta sylinteri puristimeensa (123) niin kauas kuin se menee. Tangon pää ei saa koskettaa kumipalkeiden poistopulittia, kun palkeet (125) ovat puristettuina. Tarkista asento painamalla poistopulittia.
• Kiristä sylinteripuristimen ruuvi (126).
• Aseta kuljetinnopeus pyälletyn nupin (119) avulla.

Ilmanpoisto kuljettimesta

Kun kuljettimeen on vaihdettu tai lisätty öljyä, järjestelmä on ilmattava.

• Poista yksikkö koneesta mäntä kokonaan ulkona ja alaspäin käännettynä, purista yksikkö pystysuoraan asentoon.
• Irrota tulppa palkeiden (125) takaa. Kannattele palkeita, jottei öljyä vuotaisi ulos.

• Täytä palkeet kokonaan hydrauliöljyllä Castrol 210 NRL25 tai vastaavalla suppilon tai öljyruiskun avulla.

• Asenna täyttötulppa takaisin paikalleen ja kiristä se kiertämällä sitä yhden kierroksen verran.

• Paina palkeita hieman, kunnes täyttötulpasta tihkuu vähän öljyä.
• Kiristä täyttötulppa vääntimen avulla ja asenna yksikkö takaisin paikalleen.

Jalusta (kuva T)

Jalustaan (127) kuuluu neljä jalkaa (128), neljä poikittaiskiskoa (129) ja neljä yläpoikittaiskiskoa (130). Yläpoikittaiskiskot ovat saman kokoisia kuin säteittäisvarsisahasi perusrunko.

• Kokoa jalat ja poikittaiskiskot kuvan mukaisesti.
• Kiristä pultit.
• Kiinnitä saha sen päälle.

Huolto-ohjeita

DeWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

- Vaihda kiinteä pöytä ja vaste, kun ne ovat kuluneet.

Voitelu

Säteittäisvarsisahasi ei tarvitse lisävoitelua.

Älä milloinkaan voitele varren uria äläkä laakereita.

Puhdistus

• Puhdista varren kiskot säännöllisesti. Irrota päätytulpa ja kehys. Poista pölyt myös laakereista.
• Pidä pöytä aina puhtaana. Älä koskaan pyyhi pölyä pois käsin.

Koneen ympäristöystävällinen hävitys

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DeWALTin huoltopisteseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen D≡WALT-työkaluusi, palauta se myyjälle tai valtuutettuun D≡WALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos D≡WALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DeWALT-myyjäsi tai valtuutetun DeWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DeWALTiin.

Maahantuoja Suomi: Black & Decker Oy

PIKAOPAS

korkeudensäätökampi jiirisalvan vipu jiiripuristimen vipu kehyssalpa halkaisulukko kehyspuristimen vipu vinosahauksen salpa vinosahauspuristimen vipu

RADIALARMSÅG DW720

Vi gratulerar!
