GEBRUIKSAANWIJZING DW720 DEWALT

U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DeWALT tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens nl - 1

EG-Verklaring van overeenstemming nl - 1

Veiligheidsinstructies nl - 2

Inhoud van de verpakking nl - 3

Beschrijving nl - 3

Elektrische veiligheid nl - 3

Gebruik van verlengsnoeren nl - 3

Monteren en instellen nl - 3

Aanwijzingen voor gebruik nl - 6

Opties nl - 7

Onderhoud nl - 9

Garantie nl - 9

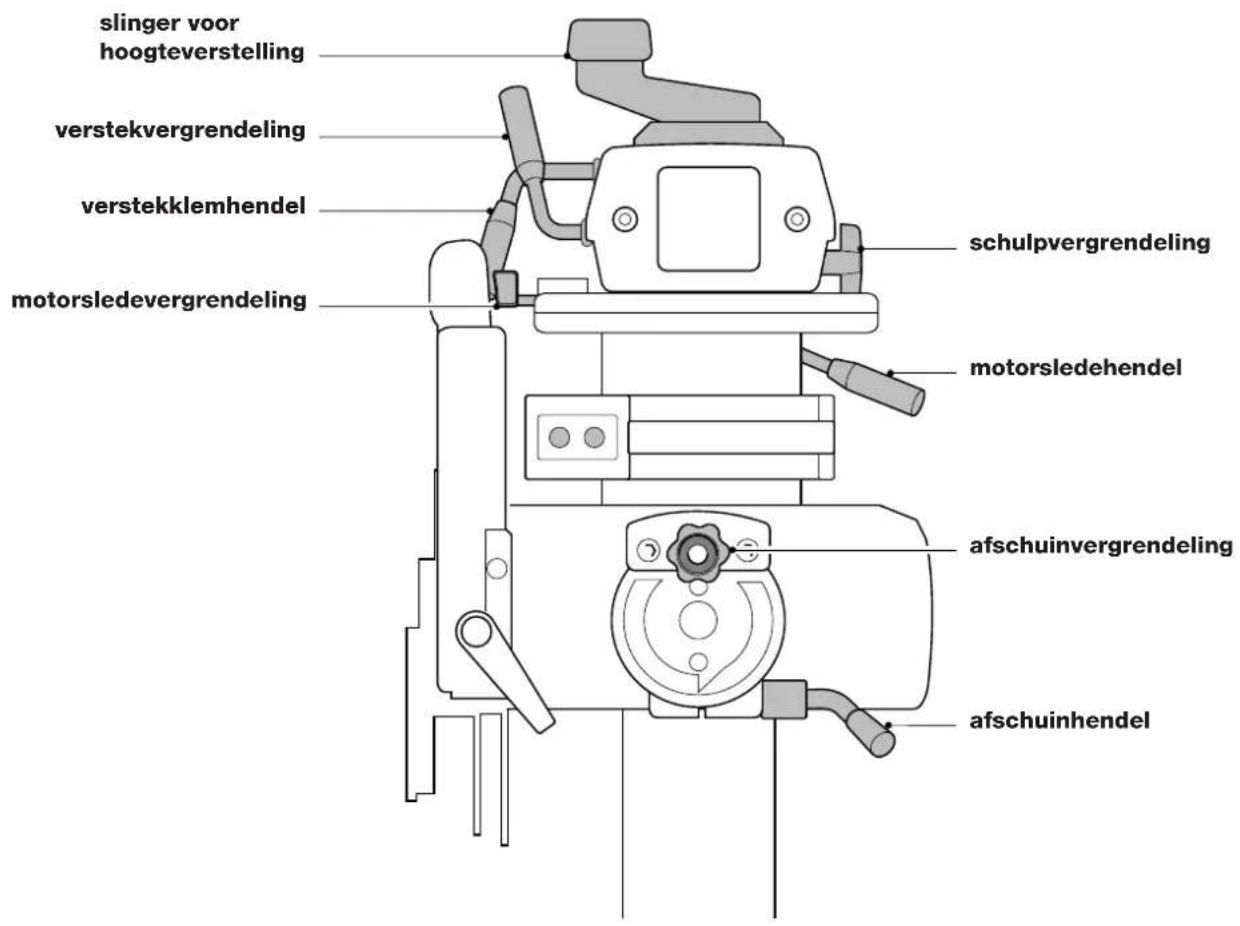

Instructiekaart nl - 10

Technische gegevens

		DW720
Opgenomen vermogen W 1450
Afgegeven vermogen	W 1100
Spanning	V 230
Zaagbladdiameter (max)	mm 250
Asgal	mm 30
Spindolmaat	mm 20
Toerental, onbelast, 50 Hz	min ^1	2800
Toerental, onbelast, 60 Hz	min ^1	3400
Zaagdiepte onder 90°	mm 68
Zaagdiepte onder 45°	mm 50
Max. afkortcapaciteit onder 0°
bij een materiaaldikte van 25 mm	mm 380
Max. verstekzaagcapaciteit onder 45°
bij een materiaaldikte van 25 mm	rechts	mm 245
	links	mm 260
Max. afkortbreedte	mm 380
Max. schulpbreedte	mm 640
Afmetingen	mm 148 x 95 x 150
Stofafzuigadapter	mm 100
Gewicht	kg 52,5

Standaarduitrusting:

Hardmetalen zaagblad, zaagbladbescherming en gereedschappen, nulspanningsuitschakelaar.

Zekeringen:

230 V machines

10A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

Scherpe randen.

EG-Verklaring van overeenstemming

DW720

DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 61029, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens DIN 45635:

			DW720
L_pA	(geluidsdruk)	dB(A)*	83,7
L_wA	(geluidsvermogen)	dB(A)	90,7

op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig DIN 45675:

	DW720
	< 2,5 m/s ^3

TÜV Rheinland

D-65510, Idstein, Duitsland

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel.

Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2 Houd rekening met omgevingsinvloeden

Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(Fl-)schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

17 Gebruik het snoer niet verkeerd

Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DEWALT Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controleer de machine op beschadigingen

Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DeWALT Service-center.

20 Wendt u voor reparaties tot een erkend DEWALT Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Extra veiligheidsinstructies voor radiaalzaagmachines

- Beveilig de elektriciteitskabel met een zekering of stroomonderbreker.

- Houd de armrolbanen en de lagers van de motorslede schoon, droog en vetvrij.

- Zorg ervoor dat de achteraanslag op de juiste wijze is geplaatst alvorens de machine in te schakelen en een zaagsnede te maken. Het zaagblad mag het materiaal pas raken als de motorslede naar voren wordt getrokken.

- Plaats de vingerbescherming altijd zo dat deze de reeds aanwezige sleuf in de aanslag passeert en 3 mm boven het oppervlak van het te zagen materiaal blijft (behalve bij schulpen).

- Houd bij het schulpen het spouwmes op de juiste afstand van het blad (1 - 3 mm) en zorg ervoor dat de anti-terugslagvingers op de juiste wijze zijn afgesteld.

- Let bij het schulpen altijd op de richting van de materiaaldoorvoer.

- Controleer de instellingen regelmatig op nauwkeurigheid en stel waar nodig opnieuw in.

- Zorg ervoor dat het blad in de juiste richting draait en dat de tanden naar de achteraanslag zijn gericht.

- Zorg dat alle vergrendelingen goed vastzitten alvorens met enige bewerking te beginnen.

- Laat de machine alleen draaien als alle beschermingen zijn geplaatst.

- Bescherm het zaagblad wanneer de machine niet in gebruik is. Bescherm het zaagblad boven en onder met behulp van de zaagbladbescherming.

- Schakel de stroom naar de machine uit wanneer deze niet in gebruik is, bij het wisselen van het zaagblad of bij het uitvoeren van onderhoudswerkzaamheden.

- Gebruik altijd scherpe zaagbladen van het juiste type voor het werkstuk. De aanbevolen bladdiameter is vermeld in de technische gegevens.

- Klem niets tegen de motorventilator om de motoras stil te houden.

- Oefen tijdens het zagen geen overdreven trekkracht uit op het motorblok. (Overbelasting van de motor kan aanzienlijke schade veroorzaken. Laat de motor eerst op toeren komen alvorens met zagen te beginnen.)

- Til de machine niet op aan het werkblad.

• Zaag geen metaal of metselwerk.

- Smeer het zaagblad niet wanneer het nog draait.

• Houd de handen buiten het bereik van het zaagblad wanneer de zaag aan het net is aangesloten.
• Reik niet om een draaiend zaagblad heen.
• Plaats uw handen tijdens het zagen minimaal 150 mm van het zaagblad.
• Gebruik geen beschadigde of versleten zaagbladen.

Restrisico's

De volgende risico's zijn inherent aan het gebruik van radiaalamzagen: Ondanks de van toepassing zijnde veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico's aanwezig. Dit zijn:

• Gevaar voor gehoorbeschadiging.
• Risico als gevolg van onbeschermde delen van het roterende zaagblad.
• Verwondingsgevaar bij het wisselen van het zaagblad.
• Gevaar voor klemmen van de vingers bij het openen van de afschermingen.
• Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukenhout en MDF.

Inhoud van de verpakking

De verpakking bevat:

1 Gedeeltelijk gemonteerde machine
5 Werkbladsegmenten
1 Achteraanslag
4 Tafelsteunen
1 Slinger voor hoogteverstelling
1 Motor, motorslede, rolkop met nulspanningsuitschakelaar
1 Zaagblad
1 Afscherming
1 Stofafzuigadapter
1 Werkbladverbredingsset:

8 M8 x 30 gleufkopbouten

8 D8 schotelveren

8 M8 moeren

8 D8 sluitringen

2 Krimpfolieverpakkingen met inhoud:

1 universeelsleutel
1 ring/steeksleutel
1 dopsleutel 13 mm
5 inbussleutels (2,5, 3, 4, 5 & 8 mm)
1 kruisschroef
4 M10 x 16 bouten
4 M10 moeren
4 D10 schotelveren
6 M8 x 30 gleufkopbouten
6 D8 schotelveren
6 M8 moeren
6 D8 sluitringen
1 kabelklem
1 kabelsteun
2 tafelklemmen
2 klemmen voor terugloopveer

1 Handleiding

1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A1 & A2)

De DW720 radiaalarmzaag is ontworpen voor de professionele houtverwerkende industrie. Deze machine met hoge precisie kan gemakkelijk en snel ingesteld worden voor afkorten, afschuinen, verstekzagen of schulpen.

Met behulp van de vele accessoires kan uw radiaalarmzaag nagenoeg alle werkplaatshandelingen uitvoeren. Voor een optimale veiligheid zijn alle belangrijke bedieningselementen voorzien van zowel een vergrendeling als een afsluitmogelijkheid. Zie ook de instructiekaart in deze handleiding.

A1

1 AAN/UIT-schakelaar
2 Hendel
3 Zaagbladbescherming
4 Vast werkblad
5 Werkbladuitbreiding
6 Achteraanslag
7 Tafelklem
8 Kolom
9 Verstekvergrendeling
10 Verstekklemhendel
11 Slinger voor hoogteverstelling
12 Radiaalarm
13 Afdekkapje

A2

14 Motorsledeaanslag
15 Schulpvergrendeling
16 Motorslede
17 Motor
18 Werkbladstrippen
19 Afschuinhendel
20 Afschuinschaal
21 Afschuinvergrendeling
22 Rolkop
23 Kabelsteun

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm ^2 . Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

• Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.
• Voor een optimale werking van uw zaag is het van vitaal belang om de procedures in onderstaande paragrafen te volgen.

Uw zaag uitpakken (fig. A1)

• Verwijder alle delen uit de verpakking, behalve de arm (12).
• Zet de arm met behulp van de verstekhendel (10) vast.
• Kantel de doos en trek de arm eruit.
• Zet het geheel rechtop.

De machine moet altijd waterpas en stabiel zijn.

Montage van de slinger (fig. A1)

- Monteer de slinger (11) met behulp van de kruisschroef boven aan de kolom (8).

• Draai aan de slinger (11) in de richting van + om de arm (12) zo ver mogelijk omhoog te brengen (fig. A1).
• Verwijder de twee inbusschroeven (24) en verwijder de beschermkap (13) (fig. B).
• Maak de lagerrails (25) met een stalen sponsje en verwijder al het stof met een droge doek (fig. B).
• Zorg ervoor dat de schulpvergrendeling (15) los staat (fig. A2).
• Plaats voorzichtig de lagers (26) van de rolkop (22) in de lagerrails.
• Plaats de rolkop op de lagerrails om te controleren op licht lopen.
• Controleer of de schulpvergrendeling werkt en zet indien nodig de rolkop vrij.
• Zet de beschermkap (13) onmiddellijk terug.

Montage van de kabelsteun en de kabelklem (fig. A2 & C)

• Monteer de kabelsteun (23) in het gat (27).
- Monteer de kabel (28) aan de achterzijde van de arm en gebruik de kabelklem (29).

Zorg ervoor dat de arm in horizontale en verticale richting kan bewegen.

Zaagtafel (fig. D1 - D5)

Montage van de tafelsteunen (fig. D1)

De tafelsteunen worden met M10 x 16 bouten en bijbehorende moeren en met een D8 schotelveer aan de voorzijde (niet achter) bevestigd.

• Monteer de steun (30) tegen de linkerkant van het onderstel van de tafel.
• Monteer de steun (32) tegen de rechterkant van het onderstel van de tafel.
• Trek de bouten nog niet aan.

Afstellen van de tafelsteunen met gebruik van de motoras (fig. A1 & D2)

• Zet de afschuinhendel (19) los en trek de grendel (21) uit (fig. D2).
• Draai de motor naar de verticale positie en zet de motor met de afschuinvergrendeling (21) en de afschuinhendel (19) vast.
• Zet de verstelhendel (10) los (fig. A1) om de arm te draaien tot de motoras (33) zich recht boven de buitenste voorste rand van een van de rechte tafelsteunen bevindt.
• Laat de arm voorzichtig zakken tot de motoras de tafelsteun net raakt en trek de overeenkomende moer van de tafelsteun met de hand aan.
• Herhaal deze procedure aan de achterkant voor de andere tafelsteun.
• Controleer opnieuw met behulp van de motoras.
• Draai alle moeren en bouten stevig vast.
• Breng de arm terug naar de centrale positie en vergrendel hem.

Afstellen van de centrale tafelsteun (fig. D3)

• Plaats een waterpas over de twee tafelsteunen (30) en (32).
• Draai de bouten (34) in de centrale tafelsteun (35) los.
• Stel de centrale tafelsteun af met een inbussleutel totdat deze het waterpas raakt.
• Draai alle moeren en bouten stevig vast.

Montage van het vaste werkblad (fig. D1 & D4)

De standaardpositie van de werkbladdelen wordt getoond in fig. D4.

Afhankelijk van de vereiste snijdiepte, kan de aanslag (6) ook tussen de strippen (18) gepositioneerd worden.

- Plaats het vast werkbladdeel (4) op het onderstel zoals in de schets en controleer of de gaten in het midden overeenkomen met de stelschroeven in de centrale tafelsteun.

• Gebruik de M8 x 30 bouten en D8 sluitringen boven en onder de D8 schotelveren.
• Zet alle bouten in het vaste werkbladdeel (4) met de hand vast behalve de vijf voorste bouten en de bout in het grote centrale gat.
• Plaats de aanslag (6) en de strippen (18) op het onderstel van de tafel (31) (fig. D1).
• Monteer de tafelklemmen (7) (fig. D4) aan de achterkant van de rechte tafelsteunen (30) & (32) (fig. D1).
• Zet de tafelklemmen vast.
• Trek alle bouten van het werkblad aan.

Montage van de werkbladuitbreiding (fig. D5 & D6)

• Monteer de steunstrippen (36) en (37) aan het onderste linker oppervlak van het vaste werkblad (4) (fig. D5).
• Plaats de werkbladuitbreiding (5) op het uitstekende deel van de tafelsteunstrippen (fig. D6).
• Controleer of beide werkbladen gelijk liggen en monteer de werkbladuitbreiding via de sleufgaten met de meegeleverde bouten, sluitringen en moeren (fig. D6).
• Trek de twee corresponderende voorste bouten in het vaste werkbladdeel (4) vast.

Beide werkbladen moeten nu achter gelijk liggen.

Zaagblad (fig. E1 - E6)

Monteren van het zaagblad (fig. E1)

• De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

• De rotatierichting wordt door de pijl op de motor aangegeven.

• Houd de motoras tegen met de meegeleverde inbussleutel (38) en verwijder de moer (39) van de motoras door deze in klokrichting met de universeelsleutel te draaien (40).

• Monteer het zaagblad (41) tussen de buitenflens (42) en de binnenflens (43) en zorg ervoor dat de onderste tand naar de achterkant van de machine wijst.

Let erop dat de ring (44) van de moer (39) van de motoras tegen de buitenflens rust (fig. E1).

- Draai de moer (39) van de motoras tegen de klokrichting aan.

Controle op de parallelle stand van de arm t.o.v. het werkblad (fig. A2, D3 & E2)

• Zet de schulpvergrendeling (15) vast met het zaagblad in voorste positie (fig. A2).
• Laat het zaagblad zakken totdat dit net het werkblad (4) raakt (fig. E2).
• Zet de hendels (9) en (10) los (fig. A1).
• Zwaai de arm zo dat het zaagblad dwars over de breedte van het werkblad (4) strijkt.
• Verstel indien nodig de voorste stelbout (34) (fig. D3).
• Herhaal deze procedure met het zaagblad in achterste positie en verstel indien nodig de achterste bout.

Controle op de haaksheid van het zaagblad t.o.v. het werkblad (fig. A2 & E3)

• Breng de arm terug naar de centrale positie en zet de schulpvergrendeling (15) vast (fig. A2).
• Plaats een stalen winkelhaak (45) tegen het zaagblad (fig. F3).
• Het afstellen geschiedt als volgt:
• Verwijder de afschuinschaal (46) door het losdraaien van de twee schroeven (47).
• Draai de drie inbusschroeven los die daardoor zichtbaar worden.
• Plaats een inbussleutel op de motoras en tik erop tot het zaagblad vlak tegen de winkelhaak staat.

- Draai alle moeren en bouten stevig vast.

Het is van het uiterste belang om de centrale inbusschroef vast te draaien.

• Monteer de afschuinschaal (46).

Controle op de haaksheid van het afkorten t.o.v. de achteraanslag (fig. E4 & E5)

• Vergrendel het zaagblad voor de aanslag (fig. E4).
• Plaats een winkelhaak (45) op een stuk board en tegen de aanslag en die het zaagblad net raakt.
• Ontgrendel de schulpvergrendeling, trek het zaagblad naar u toe om te controleren of het zaagblad ook daar parallel aan de winkelhaak staat.
  • Het afstellen geschiedt als volgt:
• Zet de verstekklemhendel (9) vrij, met de verstekklemhendel (9) gefixeerd op 0° (fig. E5).
• Draai de borgmoeren (48) aan beide zijden van de arm los (fig. E5).
• Om de arm naar links te verstellen moet het draadeind rechts op de arm losgezet en het tegenovergestelde draadeind aangedraaid worden.
• Om de arm naar rechts te verstellen moet het draadeind links op de arm losgezet en het tegenovergestelde draadeind aangedraaid worden.
• Doe dit met kleine stappen en controleer de afstelling na elke stap met de hendels (9) en (10) in aangrijping.

Draai de draadeinden niet te sterk aan.

• Draai de borgmoeren (48) vast.

Controle op de haakse stand van het zaagblad t.o.v. de achteraanslag (fig. E6)

• Ontgrendel de motorsledehendel (49) en druk op de motorsledevergrendeling (50).
• Draai de motor 90° volgens schets.
• Wanneer de motor speling heeft, trek dan de moer (51) aan.
• Plaats het zaagblad tegen de achteraanslag en controleer de parallele stand t.o.v. de achteraanslag.
• Het afstellen geschiedt als volgt:
• Draai de twee kruislings geplaatste bouten (52) onder de motorslede los.
• Steek de inbussleutel in de motoras.
• Verstel de positie van het zaagblad en zet de bouten (52) vast.

Montage en afstelling van de zaagbladbescherming (fig. F1 - F5)

De zaagbladbescherming (3) heeft meerdere functies die de volgende beveiligingen bieden (fig. F1):

• Bovenbescherming (53) (fig. G1) en verende achterbescherming (54) (fig. F2) voor volledige zaagbladbescherming.
• Stofafzuigadapter (55) voor afkorten en schulpen.
• Anti-terugslagvingers (56) voor gebruik tijdens schulpen.
• Instelbare vingerbescherming (57) voor gebruik tijdens afkorten.

• Spouwmes (58) om te voorkomen dat het werkstuk tijdens het schulpen met het zaagblad beklemd raakt.

• Zet de afschuinhendel (19) los en trek aan de afschuingrendel (21) (fig. D2) om de motor volgens schets te kantelen voor optimale toegankelijkheid (fig. F3).

• Verwijder de vleugelmoer (59) van de afscherming en de sluitring (60) (fig. F3).
• Draai de borgschroef (61) los en draai de borgbeugel (62) tegen de klok in totdat de verende achterbescherming (54) van de steun (63) gelicht kan worden (fig. F2).
• Haak alleen de twee bovenste veren (64) uit.
• Draai de uitgehaakte achterbescherming (54) uit (fig. F2).

• Laat de zaagbladbescherming over het zaagblad zakken (fig. F3).

• Zet de zaagbladbescherming met de vleugelmoer (59) en sluitring (60) vast (fig. F3).

• Breng de verende achterbescherming (54) en de borgbeugel (62) weer in de originele positie terug (fig. F2).
• Het verwijderen van de bescherming gebeurt in omgekeerde volgorde.

De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

Afstelling van de zaagbladbeschermingsbediening (fig. F2 - F5)

Afstelling van het spouwmes voor het schulpen

- Zet de twee knoppen (65) los en schuif het spouwmes (58) omlaag totdat de tip zich ca. 10 mm van het werkblad bevindt (fig. F2 & F4).

Het spouwmes moet correct afgesteld zijn; de afstand tussen de gekartelde rand en het spouwmes (58) moet 1-3 mm zijn (fig. F4).

Afstellen van de anti-terugslagvingers voor afschuinschulpen (fig. F5)

• Zet de knop (66) los en laat de beugel (67) zakken tot de neerhouderveer (68) het oppervlak van het werkstuk net raakt.
• De uiteinden van de anti-terugslagvingers (56) moeten zich nu 3 mm onder het oppervlak van het werkstuk bevinden en de hoek moet nu zijn als in fig. F5.
• Voor het afschuinschulpen moet de inbusschroef (69) losgedraaid en de anti-terugslagvingers onder de vereiste hoek gebracht worden.

Afstellen van het spouwmes, de vingerbescherming en de anti-terugslagvingers voor afkorten (fig. F2)

• Voor het afkorten moeten het spouwmes en de anti-terugslagvingers omhoog en opzij worden afgesteld.
• Zet de hendel (70) los om de vingerbescherming (57) juist boven het werkstuk te positioneren en zet daarna de hendel (70) vast.

Afstelling van de schalen (fig. G1 - G5)

Schulpschaal

Schulpen kan worden uitgevoerd met de motor in twee posities.

Elke werkwijze vereist zijn eigen aanvoerrichting:

Positie Aanvoerrichting

• In-schulpen van rechts naar links (fig. G1)

• Uit-schulpen van links naar rechts (fig. G2)
  De wijzer (71) die de schulpbreedte op de schulpschaal (72) aangeeft, is instelbaar (fig. G3):

• Plaats de achteraanslag in de achterste positie.

• Plaats een plank van 24 mm tegen de achteraanslag.
• Ontgrendel de motorsledehendel (49), druk op de motorsledevergrendeling (50) (fig. H1) en positioneer de motor in de uitschulppositie (fig. G1).
• Beweeg de motorslede langs de radiaalarm totdat het zaagblad de rand van het materiaal net raakt.
• Draai de twee schroeven (73) los en verplaats de wijzer (71) totdat de rand van de uitschulpwijzer (74) gelijk staat met de bekende breedte van de plank op de onderste schaal (fig. G3).
• Draai de twee schroeven (73) vast (fig. G3).
• Plaats de motor in in-schulppositie.
• Licht de bescherming op, zodat het zaagblad op het vlak van de achteraanslag kan rusten.
• De in-schulpwijzer (75) moet nu gelijk staan met de nulpositie op de bovenste schaal. Indien nodig nastellen (fig. G3).

Afschuinschaal (fig. G4)

• Controleer of de afschuinschaal (20) 0° aangeeft als deze is gepositioneerd voor verticaal zagen.
• Draai indien nodig de schroeven (47) los en zet de wijzer op 0^ .

Verstekschaal (fig. G5)

• Controleer of de verstekschaal (76) 0° aangeeft als deze is gepositioneerd voor verticaal zagen.
• Breng de wijzer (77) met behulp van schroef (78) naar 0°.

De verstekschaal heeft vooringestelde posities op 45° links en rechts op 0°.

Motorsledeaanslag (fig. A2, H1 & H2)

De motorsledeaanslag (14) moet worden ingesteld om te voorkomen dat de lagers van de motorslede tegen de achterste begrenzing van de lagerrails stoten (fig. A2).

• Duw de motorslede zover mogelijk, trek de slede nu ca. 5 mm voorwaarts en vergrendel daarna met de schulpvergrendeling (15) (fig. A2).
• Stel de motorsledeaanslag (14) in door het loszetten van de moeren (79) in de voorste sleuf (80) totdat de rubber stop (81) tegen de achterkant van het schulpvergrendelhuis stoot (fig. H1).
• Trek de moeren (79) aan.

Trek bij het afkorten in het voorste sleufgat één moer aan en één in het achterste sleufgat (fig. H2).

Montage van de automatische terugloop (fig. J)

- Monteer de terugloopveer (82) achter de motorsledeaanslag (14) met de corresponderende bouten en bevestig het einde van de kabel met behulp van de schroeven (83) aan de schulpvergrendeling (15).

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
  • Zet het werkstuk stevig vast.
• Oefen geen overmatige druk uit op de machine. Geef geen zijdelingse druk op het zaagblad.
  • Voorkom overbelasting.
• Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad moet geschikt zijn voor het maximum toerental van de machine.
• Probeer niet om extreem kleine werkstukken te zagen.
• Oefen bij het zagen geen overmatige druk op het zaagblad uit. Forceer het zagen niet.
• Laat de motor voor het zagen op volle toeren komen.
• Zorg er voor dat alle knoppen en hendels goed vastgedraaid zijn.
• Werk nooit met de machine wanneer de beschermingen niet zijn geplaatst.
• Hef de machine nooit aan het werkblad.
• Raadpleeg altijd fig. K om positie en type van de achteraanslag te controleren.

AAN- en UITschakelen (fig. A1)

De AAN/UIT-schakelaar van uw radiaalarmzaag biedt vele voordelen:

• Spanningsloze uitschakeling: wordt de spanning om een of andere reden uitgeschakeld, dan moet de schakelaar opnieuw ingedrukt worden.
• Beveiliging tegen overbelasting van de motor: in geval van overbelasting van de motor wordt de spanning naar de motor UITgeschakeld.

- I = AAN De machine werkt continu.

- O = UIT

Het maken van een proefsnede (fig. A1)

• Zorg dat de verstekvergrendeling (9) ingrijpt en vergrendel de verstekklemhendel (10) zo, dat het zaagblad in rechte afkortstand 0° staat.

• Zet de schulpvergrendeling (15) vrij en duw de motorslede terug totdat het zaagblad zich achter de aanslag bevindt.

• Laat de arm zakken totdat het zaagblad het werkblad bijna raakt.

• Plaats het werkstuk tegen de voorkant van de achteraanslag.
• Schakel de machine IN en laat de arm zakken, zodat het zaagblad een ondiepe snede in het werkblad kan maken.
• Trek het zaagblad naar u toe, zodat dit een verticale sleuf in de houten achteraanslag maakt en door het werkstuk.
• Breng het zaagblad terug naar de ruststand en schakel de machine UIT.
• Controleer of de snede in alle vlakken exact 90° is en corrigeer indien nodig.

Basis zaagsneden (fig. K1 - K5)

De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

Afkorten (fig. A1 & K1)

• Stel de radiaalarm haaks op de achteraanslag.
• Vergrendel de verstekhendel (9) in positie 0° en zet de verstekklemhendel (10) vast (fig. A1).
• Laat het zaagblad zakken.
• Stel de vingerbescherming in, zodat deze net vrij is van het werkstuk.
• Wanneer zich in het werkblad geen sleuf bevindt, maak er dan een zoals eerder is beschreven.
• Houd het werkstuk tegen de achteraanslag en blijf daarbij met uw vingers beslist weg van het zaagblad.
• Schakel de machine IN en trek het zaagblad langzaam door de achteraanslag en het werkstuk.
• Breng het zaagblad terug naar de rustpositie en schakel de machine UIT.

Verstekzagen (fig. A1 & K3)

• Zet de verstekhendel (9) en de verstekklemhendel (10) los (fig. A1).
• Zwenk de arm tot de vereiste hoek op de verstekschaal.
• Gebruik voor 45° links of rechts de verstekhendel (9) en vergrendel met de verstekklemhendel (10).
• Gebruik voor tussenliggende hoeken alleen de verstekklemhendel.
• Handel als bij afkorten.

In het geval van linksverstek kan het zijn dat u de achteraanslag en de strippen naar links moet verschuiven.

Afschuinen (fig. A1, D2 & K2)

• Stel de arm in voor een afkorting onder 0^ .
• Zet het zaagblad ruim boven het werkblad.
• Zet de afschuinhendel (19) los en trek de afschuinvergrendeling (21) uit (fig. D2).
• Kantel de motor naar de gewenste hoek op de afschuinschaal (20) (fig. A1).
• Gebruik voor 90° of 45° rechts de afschuinvergrendeling (21) en vergrendel met de afschuinklemhendel (19).
• Gebruik voor tussenliggende hoeken alleen de afschuinklemhendel.
• Handel als bij verticaal afkorten.

Schulpzagen (fig. K5, F2, G1 & G2)

De motor kan worden vastgezet in de posities in-schulpen of uit-schulpen (zie fig. G1 & G2) om de machine voor resp. smalle en brede werkstukken aan te passen.

• Zet de motorslede in uitgetrokken positie vast en gebruik hiervoor de schulpvergrendeling.
• Zet de motorsledehendel (49) vrij en druk op de motorsledevergrendeling (50) om de motor naar de juiste positie te draaien, totdat de motor op zijn plaats vastzit (fig. G1).
• Zet de motorsledehendel (49) vast en positioneer de achteraanslag.
• Positioneer de motorslede langs de arm voor de gewenste breedte van de snede met behulp van de schulpschaal (72) en vergrendel hem met behulp van de schulpvergrendeling in positie.
• Stel de zaagbladbescherming in zoals eerder is beschreven en draai de stofzuigadapter (55) van u weg (fig. F2).

Denk erom dat bij schulpen een spouwmes (58) en anti-terugslagvingers (56) nodig zijn (fig. G2).

- Voer het werkstuk langzaam in het zaagblad en houd het stevig aangedrukt op het werkblad en tegen de achteraanslag. Forceer het zagen niet. De snelheid van het zaagblad moet constant worden gehouden.

Gebruik altijd een duwhout.

Afschuinschulpen

• Zet de machine in de positie afschuinen/afkorten.
• Roteer de motorslede in schulppositie.
• Positioneer de motorslede voor de juiste schulpbreedte.
• Zet de anti-terugslagvingers in de gewenste hoek, zodat zij plat op het werkstuk liggen en het spouwmes omlaag houden.
• Handel als bij schulpen.

Dubbele versteksnede (fig. K4)

Een dubbele versteksnede is een combinatie van een afschuinsnede en een versteksnede.

• Stel de gewenste afschuinhoek in.
• Zwaai de arm naar de gewenste verstekpositie.
• Handel als bij verstekzagen.

Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt.

Uithollen

Uw radiaalarmzaag kan worden gebruikt voor een breed scala aan geavanceerde toepassingen, waaronder uithollen.

- Zet het zaagblad onder de gewenste hoek, roteer de motorslede onder de arm en positioneer het zaagblad boven het werkstuk op de gewenste plaats. Verwijder het werkstuk en laat het zaagblad zakken om een ondiepe snede te maken. Laat de anti-terugslagvingers zakken zoals voor afschuinen/schulpen. Houd het werkstuk tegen de aanslag en ga te werk als voor schulpen.

Maak uitsluitend ondiepe sleuven!

Stofafzuiging (fig. F2)

De machine is voorzien van een stofafzuigadapter (55).

• Sluit indien mogelijk een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.
• Plaats bij het afkorten een stofzak (optie) achter de zaaglijn.

Opties

Haal vóór het aanbrengen van een accessoire altijd de stekker uit het stopcontact.

Freeskop

De freeskop wordt gebruikt om uw werk een professionele afwerking te geven.

• Verwijder de zaagbladeenheid en het zaagblad.
• Monteer de messen (84) op de freeskop (85). Let erop dat ze op dezelfde manier worden geïnstalleerd (fig. L1).
• Monteer het speciale met de freeskop meegeleverde afstandsstuk (86) op de motoras.

• Plaats de freeskop op de motoras (zie schets) en vergrendel hem met de klemmoer (87); gebruik de optioneel leverbare dopsleutel (88).

• Kantel de motor totdat de freeskop zich in horizontale positie bevindt.

• Monteer de freeskopbescherming (89) (fig. L2) volgens de schets en stel de gewenste freesdiepte in (fig. L3).

Frezen

- Plaats de freeskop boven de aanslag. Het uitstekende deel komt overeen met de te maken snede.

Bij bepaalde toepassingen kan het nodig zijn om de aanslag in twee secties te verdelen en de freeskop daartussen te plaatsen. In dat geval moet de aanslag worden vervangen wanneer de zaag weer voor gewone toepassingen wordt gebruikt.

Gebruik altijd een duwhout.

- Voer het materiaal vanaf rechts met enige druk en gelijkmatig langs de aanslag.

Sponningfrezen

• Gebruik messen met rechte snijvlakken.
• Ga verder zoals beschreven voor frezen.
• Om onder verstek te frezen, zwenkt u de motor in de gewenste hoek.

Voor bredere freesgroeven gebruikt u de groevenfrees in combinatie met de beschermkap van de freeskop.

Zie de instructies voor het gebruik van de groevenfrees.

Groevenfrezen (fig. F1, M1 & M2)

Er zijn twee types groevenfrezen. Fig. M1 laat de standaard groevenfrees zien, fig. M2 de hoogwaardige uitvoering.

Scherpe randen.

Monteren van de groevenfrees

• Verwijder de zaagbladbeschermkap en het zaagblad.
• Bevestig de afstandsbus (90) op de motoras, met de smalle zijde naar de motor.
• Monteer de freesbladen (91) met daartussen het juiste aantal tussenbladen (92) en een aantal afstandsringen (93) om de juiste groefbreedte in te stellen.
• Bevestig de groevenfrees met behulp van de standaardmoer (39) van de motoras (fig. E1).
• Verwijder het spouwmes en de spouwmeshouder van de zaagbladbeschermkap en monteer deze.
• Beweeg de groevenfrees omlaag om de gewenste freesdiepte in te stellen.

Gebruik van de groevenfrees

• In afkort- of verstekstand
• Beweeg de anti-terugslagvingers omhoog en opzij.
• Stel de vingerbescherming naar behoren in.
• In schulpstand
• Stel de anti-terugslagvingers naar behoren in.

Schuurschijven en schuurrollen (fig. M2, N1 & N2)

Er zijn twee accessoires verkrijgbaar voor het onder elke gewenste hoek schuren van sneden. Ze kunnen als volgt worden gebruikt:

• Het werkstuk wordt langs het stationaire accessoire gevoerd
• Het accessoire wordt langs het vastgeklemde werkstuk gevoerd
• Verwijder de zaagbladbeschermkap en het zaagblad.
• Breng de buitenflens (42) weer aan (fig. N1).
• Breng de schuurschijf (94) of schuurrol (95) (fig. N2) direct op de motoras aan.

Gebruik van de schuurschijf (fig. N1)

• Gebruik altijd de onderzijde (rechterzijde) van de schijf.
• Als de schuurschijf (94) voor horizontaal schuren wordt gebruikt, moet de freeskopbescherming (89) (fig. N2) zo worden gemonteerd en ingesteld dat de schuurschijf de onderzijde van de bescherming net niet raakt.

Gebruik van de schuurrol (fig. N2)

- Voer bij gebruik van de schuurrol het werkstuk altijd tegen de draairichting van de schuurrol toe.

Houder voor bovenfrees (fig. E1, O1 - O3)

Deze houder (96) maakt het mogelijk om een Elu bovenfrees (MOF96, MOF131, MOF177 or OF97) op uw zaagmachine te monteren, zodat deze ook voor nauwkeurig decorfrezen kan worden gebruikt (fig. O1).

Bevestigen van de houder voor de bovenfrees

• Verwijder de zaagbladbeschermkap en het zaagblad.
• Positioneer de houder (96) boven het uiteinde van de motoras zoals afgebeeld in fig. O1 en bevestig deze met behulp van de vleugelmoer (59).
• Vervang de geleidestangen van de parallelaanslag van uw bovenfrees door de stangen (97) die met de houder worden meegeleverd:
• Gebruik de stangen met kleine diameter voor de MOF96 (fig. O2)
• Gebruik de stangen met grote diameter voor de MOF131/MOF177/OF97 (fig. O3).
  • Draai de schroeven vast (98).

Zorg ervoor dat de bovenfrees altijd op de stangen is gecentreerd en in de houder is bevestigd.

Gebruik van de bovenfrees (fig. A1 & E1)

De bovenfrees kan op de juiste hoek worden ingesteld en met behulp van de hendel (2) in fig. A1 door het werkstuk worden getrokken; het is ook mogelijk om het werkstuk langs de stationaire bovenfrees te voeren.

• Zorg ervoor dat de houder stevig is bevestigd.
• Breng indien nodig de buitenflens (42) in fig. E1 op de motoras aan en klem de houder met behulp van de moer (39) in fig. E1 tegen de motor. Trek de moer niet te sterk aan.

Voer het werkstuk altijd tegen de draairichting van de frees toe.

Zie ook de handleiding van uw bovenfrees.

Boren (fig. P)

Op het tapgat (99) kan de optionele boorhouder (10 mm of 3/8") worden aangesloten, die uw zaag in een veelzijdige radiale boormachine verandert. Deze optie is met name handig om werkstukken voor te bereiden voor het gebruik van duvels.

• Verwijder de zaagbladbeschermkap en het zaagblad.
  • Draai het deksel (100) opzij.
• Bevestig de boorhouder (101) direct in het tapgat (99).

Verstekaanslagen (fig. Q1 & Q2)

Er zijn verstekaanslagen (102) leverbaar voor snelle en veelzijdige verstekbewerkingen (fig. Q1).

• Vervang de standaardaanslag door de verstekaanslagen (102).
• Voer het zaagblad tussen de twee delen van de aanslag door (fig. Q2).

Door de decoupeerzaag (103) op de motoras te monteren, kan uw machine in een radiaal-decoupeer- of figuurzaagmachine worden veranderd (fig. R3).

• Verwijder de zaagbladbeschermkap en het zaagblad.
• Monteer de kunststof achterafstandsbus (104) op de motoras met de borglip (105) over de borgschroef van de beschermkap en de platte voorzijde achter de borglippen (106) van de beschermkap gestoken (fig. R1).
• Plaats de speciale afstandsbus (107) op de as.
• Draai de twee vleugelmoeren (108) aan de voorzijde van de decoupeerzaag los, waardoor de twee schuingeplaatste borgsteunen (109) aan de achterzijde naar buiten kunnen steken (fig. R2).
• Plaats de decoupeerzaag op de motoras en plaats de twee fixeerpennen in de gaten (110) in de afstandsbus (fig. R1).
• Druk de bovenste rechter borgsteun (109) door het gat in de afstandsbus (111) en draai deze om het platte hoekstuk achter de lip (112) te positioneren.
• Positioneer de onderste borgsteun op dezelfde manier en draai de vleugelmoeren vast.
• Plaats de standaard-asmoer op de as en draai deze vast. Controleer opnieuw of de vleugelmoeren stevig vastzitten.
• Monteer het zaagblad (113) in de gleuf aan de onderzijde van de as met de tanden in de richting van de bediener. De as heeft een kleine stifttap (114) aan elke kant voor het vastklemmen en centreren van het blad (fig. R3).

Gebruik van de decoupeerzaag (fig. R3)

Het positioneren van de decoupeerzaag is afhankelijk van de aard van de werkzaamheden. Er zit een klein gat (115) in het vaste werkblad, waardoor het blad door de tafel kan gaan. In sommige gevallen kan de positie ook dezelfde als bij de schuurrol zijn.

• Verwijder de achteraanslag van de tafel en vervang deze door houten afstandsstukken (20 mm). Positioneer vervolgens het blad (tanden in voorwaartse richting) net achter het voorste vaste werkblad.
• Controleer, alvorens met zagen te beginnen, of de zaagvoet naar beneden is, om te voorkomen dat het materiaal omhoog komt.

Trekbegrenzer (fig. A1, J, S1 - S3)

De trekbegrenzer (116) staat garant voor optimale resultaten bij toepassingen waarvoor een constante toevoersnelheid van belang is.

Monteren van de trekbegrenzer

• Verwijder de automatische terugloop (82) in fig. J.
• Verwijder de motorsledeaanslag (14) in fig. A1.
• Monteer de beugel (117) en de motorsledeaanslag zoals afgebeeld in fig. S2.
• Draai de stifttap (118) in de kartelknop (119) met behulp van een inbussleutel los en schroef de kartelknop af (fig. S3).
• Draai de stifttap (120) in de achterste steun (121) los en verwijder de steun.
• Schuif de cilinder (122) door de cilinderklem (123) (fig. S1).
• Positioneer de cilinderklem (123) boven de schulpvergrendeling (15) en draai de stifttappen aan beide zijden van de houder (124) vast.
• Monteer de achterste steun (121) en de kartelknop (119) weer en draai alle schroeven vast (fig. S3).
• Positioneer de achterste steun (121) zoals afgebeeld (fig. S3) en draai de stifttap (120) vast.
• Druk de rolkop naar achteren en positioner de cilinder zover mogelijk in zijn klem (123) en naar achteren. Het einde van de stang moet de ontluchtingsnippel in de balg niet raken, wanneer de balg (125) is samengedrukt. Controleer de positie door op de ontluchtingsnippel te drukken.
• Draai de schroef (126) in de cilinderklem aan.
• Stel de uitloopsnelheid in met de kartelknop (119).

Ontluchten van de trekbegrenzer

Na het bijvullen of vervangen van de olie in de trekbegrenzer moet de lucht uit het systeem verdreven worden.

- Verwijder de eenheid van de machine en klem de eenheid in verticale positie, met de zuiger volledig uit en omlaag.

• Verwijder de plug aan het achtereinde van de balg (125). Houd de balg vast om het weglopen van olie te voorkomen.
• Vul de balg volledig met hydraulische olie Castrol 210 NRL25 of gelijkwaardig en gebruik een trechter of injectiespuit.
• Plaats de vuldop en draai deze één slag aan.
• Druk de balg een beetje in tot uit de vuldop enige olie ontsnapt.
• Draai de vuldop vast met een steeksleutel en monteer de eenheid weer.

Onderstel (fig. T)

Het onderstel (127) bestaat uit vier poten (128), vier dwarsrails (129) en vier boven-dwarsrails (130). Deze laatste hebben de dezelfde afmetingen als het basisframe van uw radiaalarmzaag.

• Monteer de poten en dwarsrails zoals afgebeeld.
• Draai de bouten vast.
• Bevestig de zaag aan de bovenzijde.

Onderhoud

Uw DFWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

- Vervang bij slijtage het vaste werkblad en de aanslag.

Smering

Uw radiaalarmzaag vereist geen aanvullende smering.

Smeer nooit de armrails of lagers.

Reiniging

• Reinig de armrolbanen regelmatig. Verwijder hiervoor de eindkap en de motorslede. Verwijder ook het stof van de lagers.
• Werk altijd met een schoon werkblad. Gebruik nooit uw handen om stof van het werkblad te vegen.

Gebruikte machines en het milieu

Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een D≡WALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DeWALT-machine om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u de machine dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw DeWALT-machine binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DeWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw DEWALT-machine binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).

INSTRUCTIEKAART

slinger voor hoogteverstelling verstekvergrendeling verstekklemhendel motorsledevergrendeling schulpvergrendeling motorsledehendel afschuinvergrendeling afschuinhendel

RADIALARMSAG DW720

Gratulerer!
