Ürün Türü	Anakart
Marka	ASRock
Model	X299E-ITX/ac
Form Faktörü	Mini-ITX (17 cm x 17 cm)
Yaklaşık Ağırlık	500 g
İşlemci Soketi	LGA 2066
Yonga Seti	Intel® X299
Bellek Türü	DDR4 SO-DIMM, 64 GB'a kadar, dört kanal
Bellek Yuvaları	4 x DDR4 SO-DIMM
Desteklenen Bellek Frekansı	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Genişletme Yuvası	1 x PCI Express 3.0 x16
Depolama	6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Ses	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Ağ	2 x Gigabit LAN (Intel® I219V ve I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Arka USB Portları	1 x USB 3.1 Gen2 Tip-A, 1 x USB 3.1 Gen2 Tip-C, 4 x USB 3.1 Gen1
Güç Kaynağı	1 x ATX 24 pin, 1 x 12V 8 pin
Uyumlu İşletim Sistemi	Microsoft® Windows® 10 64-bit
Ana Özellikler	Intel® Turbo Boost Max 3.0, Hyper BCLK III, UEFI BIOS, RGB LED, Virtual RAID on CPU desteği
Bakım ve Temizlik	Düzenli toz alma, nemden kaçınma, yumuşak bir bez kullanma
Güvenlik	Aşırı gerilim, elektrostatik boşalma, yıldırım koruması
Yedek Parçalar ve Onarılabilirlik	Wi-Fi anteni, SATA kabloları, M.2 vidaları (isteğe bağlı)
Garanti	Koşullar için ASRock web sitesine bakın

Sık sorulan sorular - X299E-ITX/ac ASROCK

X299E-ITX/ac anakart hangi işlemci türünü destekler?

Intel® Core™ X-Serisi (79xx, 78xx-Serisi) işlemcileri LGA 2066 soketi ile destekler, 28 veya 44 PCIe yolu (6 çekirdek ve üzeri). 16 PCIe yollu (4 çekirdek) işlemciler desteklenmez.

Maksimum bellek kapasitesi ve bellek türü nedir?

Maksimum kapasite 64 GB'tır, DDR4, 4 adet SO-DIMM yuvası ile. Dört kanal ve 4000 MHz'e (OC) kadar frekansları destekler.

Anakartta M.2 portları var mı?

Evet, üç adet Ultra M.2 yuvası vardır: biri (M2_1) SATA ve PCIe Gen3 x4 modüllerini (tip 2230/2242/2260/2280) destekler, diğer ikisi (M2_2 ve M2_3) yalnızca PCIe Gen3 x4 (tip 2280) destekler.

BIOS nasıl sıfırlanır (Clear CMOS)?

Arkadaki Clear CMOS düğmesini kullanın (arka anahtarla varsayılan olarak ayarlanır). Basmadan önce bilgisayarın kapalı ve fişten çekili olduğundan emin olun.

Anakart Wi-Fi ve Bluetooth destekliyor mu?

Evet, Intel® Dual-Band Wireless-AC 8265 modülü entegredir, Wi-Fi 802.11a/b/g/n/ac (867 Mbps'e kadar) ve Bluetooth 4.2 destekler.

Anakartın form faktörü nedir?

Mini-ITX (17 cm x 17 cm) form faktöründedir, kompakt kasalar için tasarlanmıştır.

Kaç adet SATA portu ve hangi RAID türleri?

6 adet SATA3 portu (6 Gbit/s) sunar, RAID 0, 1, 5, 10 modlarını ve Intel Rapid Storage ile Smart Response teknolojilerini destekler.

Arka düğme (REAR_BTN) ne anlama geliyor?

Arka anahtar, Clear CMOS (varsayılan) ve güç düğmesi işlevleri arasında geçiş yapmanızı sağlar. Bu, sistemi açıp/kapatmayı veya CMOS'u hızlıca silmeyi sağlar.

Anakart overclocking destekliyor mu?

Evet, BIOS ve Hyper BCLK III gibi teknolojilerle overclocking destekler. Dikkat: overclocking bileşenlere zarar verebilir ve risk size aittir.

Hangi işletim sistemleri uyumludur?

Resmi olarak Microsoft® Windows® 10 64-bit ile uyumludur.

KULLANIM KILAVUZU X299E-ITX/ac ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock X299E-ITX/ac ana kartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Ana kart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu belgenin içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu belge üzerinde herhangi bir değişiklik yapılması durumunda, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve işlemci destek listesini de ASRock'ın web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock X299E-ITX/ac Ana Kartı (Mini-ITX Form Faktörü)
• ASRock X299E-ITX/ac Hızlı Kurulum Kılavuzu
• ASRock X299E-ITX/ac Destek CD'si
• 1 tane G/Ç Paneli Kalkanı
• 2 tane Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 tane ASRock WiFi 2,4/5 GHz Anteni (İsteğe Bağlı)
- Ultra M.2 Yuvaları için 3 tane vida (İsteğe Bağlı)

1.2 Özellikler

Platform	Mini-ITX Form Faktörü10 Katman PCB
İşlemci	LGA 2066 Yuva için Intel® CoreTM X-Serisi (79xx, 78xx-Serisi) İşlemci Ailesini destekler* Yalnızca 28 ve 44 PCIe yollu işlemcileri (6 ve üzeri çekirdekli) destekler. 16 PCIe yollu işlemciler (4 çekirdekli) desteklenmez. Daha fazla bilgi için lütfen ASRock'ın web sitesindeki İşlemci Desteği Listesine başvurun. (http://www.asrock.com/)Digi Power design7 Güç Safhası tasarımıIntel® Turbo Boost Max Technology 3.0 desteklerASRock Hyper BCLK Motorunu destekler III
Yonga kümesi	Intel® X299
Bellek	Dört Kanallı DDR4 Bellek Teknolojisi4 tane DDR4 SO-DIMM YuvasıDDR4 4000(OC)*/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 ECC olmayan, arabelleksiz bellek destekler* Desteklenen en yüksek bellek frekansı, işlemci türüne göre değişiklik gösterebilir.* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)En fazla sistem belleği kapasitesi: 64 GBIntel® Üstün Bellek Profili (XMP) 2.0 destekler
GenişletmeYuvası	1 tane PCI Express 3.0 x16 Yuva (PCIE1:x16 modu)1 tane Dikey M.2 Yuva (Tuş E), birlikte gelen WiFi-802.11ac modülü (arka G/Ç kısmında)VGA PCIe Yuvasında (PCIE1) 15 μ Altın Temas
Ses	İçerik Koruma özelliğine sahip 7.1 kanal HD Ses (Realtek ALC1220 Ses Kodlayıcı-Kod Çözücü)Üstün Blu-ray Ses desteğiAşırı Gerilim Korumasını destekler

• Purity Sound ^TM 4 destekler
• Nichicon Fine Gold Serisi Ses Kapakları
• Fark Yükselteci ile 120 dB SNR DAC
• NE5532 Ön Panel Ses Bağlayıcısı için Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
• Saf Güç Girişi
• Doğrudan Bağlantı Teknolojisi
• Ön Çıkış bağlantı noktasında Empedans Algılama
• Altın Ses Giri leri
• 15 μ Altın Ses Ba layıcı
  • DTS Connect işlevini destekler

LAN

• Gigabit LAN 10/100/1000 Mb/s
• 1 tane Giga PHY Intel® I219V, 1 tane GigaLAN Intel® I211AT
- Yerel Ağ Üzerinden Açmayı destekler
- Yıldırım/ESD Korumasını destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Kablosuz LAN

• Intel® Dual Band Wireless-AC 8265
• IEEE 802.11a/b/g/n/ac işlevini destekler
- Çift Bant destekler (80 Mhz bant genişliği ve MU-MIMO ile 2,4/5 GHz)
- 867Mbps'ye kadar yüksek hızlı kablosuz bağlantıları destekler
- 2 (Verici) x 2 (Alıcı) olmak üzere eşzaman teknolojisini destekleyecek 2 anten
- Bluetooth 4.2 / 3.0 + II. sınıf yüksek hızı destekler

Arka Panel G/

• 2 tane Anten Bağlantı Noktası
• 1 tane Optik SPDIF Çıkışı Bağlantı Noktası
- 1 tane USB 3.1 Gen2 Tip A Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM3142) (ESD Koruması Destekler)
- 1 tane USB 3.1 Gen2 Tip C Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM3142) (ESD Koruması Destekler)
- 4 tane USB 3.1 Gen1 Bağlantı Noktası (ASMedia ASM1074 göbeği) (ESD Korumasını destekler)*
- LED'e sahip 2 tane RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)*

* X299E-ITX REAR kartını çıkarırsanız, USB 3.1 Gen1 bağlantı noktaları ve RJ-45 LAN Bağlantı Noktaları çalışmayacaktır.

• 1 tane CMOS Temizleme Düğmesi / Güç Düğmesi
- HD Ses Girişleri/Çıkışları: Arka Hoparlör / Merkez / Bas / Hat Girişi / Ön Hoparlör / Mikrofon (Altın Ses Girişleri)

Depolama

• 6 tane SATA3 6,0 Gb/sn. bağlayıcı, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 15 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Tak Çıkar desteği*
• 1 tane Ultra M.2 Yuvası (M2_1), M Key 2230/2242/2260/2280 tip M.2 SATA3 6,0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler**
• 2 tane Ultra M.2 Yuvası (M2_2 ve M2_3), Gen3 x4 (32 Gb/sn.) değerine kadar M Anahtar tipi 2280 M.2 PCI Express modülünü destekler**
  ** Intel® Optane™ Teknolojisini destekler (M2_1)
  ** Önyükleme diskleri olarak NVMe SSD destekler
  ** İşlemcide Sanal RAID destekler (M2_2 ve M2_3)

Bağlayıcı

• İşlemci Bağlantısında 1 tane Sanal RAID
  • 1 tane TPM Bağlantısı
• 1 tane Güç LED'i ve Hoparlör Bağlantısı
  • 1 tane RGB LED Bağlantısı
  * Toplamda 12 V/3 A, 36 W LED Dizisine kadar destekler
  • 1 tane İşlemci Fanı Bağlayıcı (4 pimli)
  * İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.
• 1 tane İşlemci İsteğe Bağlı/Su Pompalı Fan Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)
  * İşlemci İsteğe Bağlı/Su Pompalı Fan, en fazla 1,5 A (18 W) fan gücünde su soğutmalı fan destekler.
• 1 tane Kasa Fanı Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)
  * CPU_OPT/W_PUMP ve CHA_FAN1, 3 pimli fanın mı yoksa 4 pimli fanın mı kullanımda olduğunu otomatik olarak algılayabilir.
• 1 tane 24 pim ATX Güç Bağlayıcısı (Yüksek Yoğunluklu Güç Bağlayıcı)
• 1 tane 8 pim 12 V Güç Bağlayıcısı (Yüksek Yoğunluklu Güç Bağlayıcısı)
• 1 tane Ön Panel Ses Bağlayıcısı (15 μ Altın Ses Bağlayıcısı)
• 1 tane USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktasını destekler) (ESD Korumasını destekler)

	1 tane USB 3.1 Gen1 Bağlantısı (2 USB 3.1 Gen1 bağlantı noktasını destekler) (ESD Korumasını destekler)1 tane Arka Düğme (A: CMOS Temizleme Düğmesi; B: Güç Düğmesi)
BIOS Özelliği	Çok dilli kullanıcı arayüzü desteğiyle AMI UEFI Legal BIOSACPI 6.1 Uyumlu uyandırma olaylarıSMBIOS 3.0 Desteğiİşlemci, DRAM, PCH 1,0 V, VCCIO, VCCSA, Çoklu Gerilim Ayarı
Donanım Monitörü	Sıcaklık Algılama: İşlemci, İşlemci İsteğe Bağlı/Su Pompalı Kasa FanlarıFan Devirölçer: İşlemci, İşlemci İsteğe Bağlı/Su Pompalı Kasa FanlarıSessiz Fan (İşlemci sıcaklığıyla otomatik ayarlanan kasa fanı hızı): İşlemci, İşlemci İsteğe Bağlı/Su Pompalı Kasa FanlarıFan Çoklu Hız Kontrolü: İşlemci, İşlemci İsteğe Bağlı/Su Pompalı Kasa FanlarıGerilim izleme: +12V, +5V, +3,3V, İşlemci Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA
İşletim Sistemi	Microsoft® Windows® 10 64 bit
Onaylar	FCC, CE, WHQLErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojisinin uygulanması veya üçüncü taraf hız aşırtma araçlarının kullanılması da dâhil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşenlere ve aygıtlara zarar verebilir. Bu, riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

1.3 Yerleşik Bağlantılar ve Bağlayıcılar

Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9 pimli PANEL1)

(bk. s.1, No. 5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimlere dikkat edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Kasa ön panelindeki güç durumu göstergesine bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumundayken LED ışığı yanıp söner. Sistem S4 uyku durumundayken veya kapalıkyen (S5) LED ışığı söner.

HDLED (Sabit Disk Etkinlik LED'i):

Kasa ön panelindeki sabit disk etkinlik LED'ine bağlayın. Sabit disk veri okurken veya yazarken LED 1ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ve pim düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED'i ve Hoparlör

Bağlantısı

(7 pimli SPK_PLED1)

(bk. s.1, No. 10)

Lütfen kasa güç LED'ini ve kasa hoparlörünü bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(SATA3_2_3:

bk. s.3, No. 21)

(SATA3_4_5:

bk. s.3, No. 22)

(SATA3_6_7:

bk. s.3, No. 23)

SATA3_6_7 SATA3_4_5 SATA3_2_3

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn değerine kadar olan dâhilî depolama aygıtları için SATA veri kablolarını destekler.

USB 2.0 Bağlantısı

(9 pimli USB_5_6)

(bk. s.3, No. 20)

Bu USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

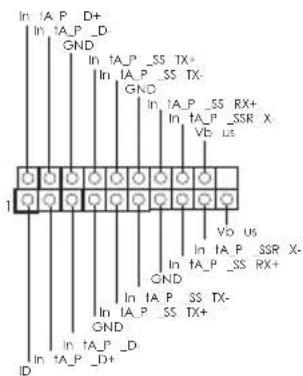

USB 3.1 Gen1 Bağlantısı

(19 pimli USB_7_8)

(bk. s.3, No. 24)

In tA_P_D+ In tA_P_D- GND In tA_P_SS_TX* In tA_P_SS_TX- GND In tA_P_SS_RX+ In tA_P_SS_RX- VB_Ls Vo US In tA_P_SS_RX+ GND In tA_P_SS_TX- GND In tA_P_D- ID

Bu USB 3.1 Gen1 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9 pimli HD_AUDIO1)

(bk. s.1, No. 14)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sistem-inizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprağı (GND) Toprağa (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Düzeyi" ayarını yapın.

Kasa İsteğe Bağlı/Su

Pompalı Fan Bağlayıcısı

(4 pimli CHA_FAN1/W_PUMP)

(bk. s.1, No. 1)

GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL

Bu ana kart, bir tane 4 pimli su soğutmalı kasa fan bağlayıcısına sahiptir. Bir 3 pimli kasa su soğutmalı fan bağlamayı planlıyorsanız, lütfen Pim 1-3'e bağlayın.

İşlemci Fanı Bağlayıcı

(4 pimli CPU_FAN1)

(bk. s.l, No. 8)

GND
FAN_VOLTAGE_CONTROL
FAN SPEED
FAN SPEE D CONTROL

Bu ana kart, 4 pimli bir işlemci fanı (Sessiz Fan) bağlayıcı sağlar. 3 pimli bir işlemci fanı bağlamak isterseniz lütfen Pim 1-3'e bağlayın.

İşlemci İsteğe Bağlı/Su

Pompalı Fan Bağlayıcısı

(4 pimli CPU_OPT/W_PUMP)

(bk. s.1, No. 9)

GND
FAN_VOLTAGE_CONTROL
FAN SPEED
FAN SPEED CONTROL

Bu ana kart, 4 pimli bir su soğutmalı işlemci fanı bağlayıcı sağlar. 3 pimli bir su soğutmalı işlemci fanı bağlamak isterseniz lütfen Pim 1-3'e bağlayın.

ATX Güç Bağlayıcısı

(24 pimli ATXPWR1)

(bk. s.1, No. 11)

Bu ana kart, 24 pimli ATX güç bağlayıcısı sağlar. 20 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 13'e bağlayın.

ATX 12V Güç Bağlayıcısı(8 pimli ATX12V1)(bk. s.1, No. 6)		Bu ana kart, 8 pimli ATX 12V güç bağlayıcısı sağlar. 4 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 5'e bağlayın.
TPM Bağlantısı(17 pimli TPMS1)(bk. s.1, No. 16)		Bu bağlayıcı, anahtarlar, dijital sertifikalar, şifreler ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcı olur.
RGB LED Bağlantısı(4 pimli RGB_LED1)(bk. s.1, No. 4)		Bu RGB bağlantısı, kullanıcıların çeşitli LED aydınlatma efektleri arasından seçim yapmasına olanak tanıyan RGB LED uzatma kablosunu bağlamak için kullanılır.Dikkat: RGB LED kablosunu kesinlikle yanlış yönde takmayın.Aksi takdirde kablo hasar görebilir.*Bu bağlantı konusunda daha fazla yönerge için lütfen 33. sayfaya başvurun.

İşlemci Bağlantısında Sanal RAID

(4 pimli VROC1)

(bk. s.1, No. 2)

Bu bağlayıcı, işlemcide Intel ^™ Sanal RAID ve işlemci PCIE'de NVME/AHCI RAID destekler.

Intel VROC ürününün kullanımıyla üç çalışma modu vardır:

SKU

Donanım anahtarı gereklidir

Önemli özellikler

Düz geçiş Gerekmez

Standart Standart Anahtar

Ücretli Ücretli Anahtar

*VROC konusunda daha fazla ayrıntı için lütfen Intel tarafından yayımlanan resmî bilgilere başvurun.

1.4 Akıllı Anahtarlar

Ana kartta iki tane akıllı anahtar bulunur: Arka Düğme Anahtarı ve CMOS Temizleme Düğmesi/Güç Düğmesi.

Arka Düğme Anahtarı

(REAR_BTN_SEL1)

(bk. s.1, No. 13)

Arka Düğme Anahtarı,

kullanıcıların, arka panel

G/Ç üzerindeki CMOS

Temizleme Düğmesinin/Güç

Düğmesinin işlevini kolayca

ayarlamalarına olanak tanır. A:

CMOS Temizleme Düğmesi

(varsayılan); B: Güç Düğmesi

CMOS Temizleme

Düğmesi/Güç Düğmesi

(REAR_BTN)

(bk. s.5, No. 13)

Bu düğmenin işlevi Arka Düğme

Anahtarıyla ayarlanabilir.

CMOS Temizleme Düğmesi

(varsayılan) kullanıcıların

CMOS değerlerini hızla

temizlemelerini sağlar. Güç

Düğmesi kullanıcıların sistemi

hızla açmalarını/kapatmalarını

sağlar.

CMOS Temizleme yalnızca bilgisayarınızı kapattığınızda ve fişini prizden çektiğinizde çalışır.
