| 제품 유형 | 메인보드 |
| 브랜드 | ASRock |
| 모델 | X299E-ITX/ac |
| 폼 팩터 | Mini-ITX (17 cm x 17 cm) |
| 대략적인 무게 | 500 g |
| CPU 소켓 | LGA 2066 |
| 칩셋 | Intel® X299 |
| 메모리 유형 | DDR4 SO-DIMM, 최대 64GB, 쿼드 채널 |
| 메모리 슬롯 | 4 x DDR4 SO-DIMM |
| 지원 메모리 주파수 | DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 |
| 확장 슬롯 | 1 x PCI Express 3.0 x16 |
| 저장소 | 6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA) |
| 오디오 | 7.1 CH HD (Realtek ALC1220), Purity Sound™ 4 |
| 네트워크 | 2 x Gigabit LAN (Intel® I219V 및 I211AT), Wi-Fi 802.11ac + Bluetooth 4.2 |
| 후면 USB 포트 | 1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1 |
| 전원 공급 | 1 x ATX 24핀, 1 x 12V 8핀 |
| 호환 운영 체제 | Microsoft® Windows® 10 64비트 |
| 주요 기능 | Intel® Turbo Boost Max 3.0 지원, Hyper BCLK III, UEFI BIOS, RGB LED, Virtual RAID on CPU |
| 유지 관리 및 청소 | 정기적인 먼지 제거, 습기 방지, 부드러운 천 사용 |
| 보안 | 과전압 보호, 정전기 방전, 낙뢰 보호 |
| 예비 부품 및 수리 가능성 | Wi-Fi 안테나, SATA 케이블, M.2 나사 (옵션) |
| 보증 | ASRock 웹사이트에서 조건 확인 |
자주 묻는 질문 - X299E-ITX/ac ASROCK
사용자 질문 X299E-ITX/ac ASROCK
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 마더보드 무료 PDF 형식! 매뉴얼 찾기 X299E-ITX/ac - ASROCK 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. X299E-ITX/ac 브랜드 ASROCK.
사용 설명서 X299E-ITX/ac ASROCK
ASRock X299E-ITX/ac 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.
마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.
1.1 포장 내용물
1.2 규격
플랫폼
CPU
^TM X- 시리즈 (79xx, 78xx- 시리즈 )
프로세서 제품군 지원
* 28 및 44 PCIe 레인 프로세서 (6- 코어 이상) 만 지원. 16 PCIe 레인 프로세서 (4- 코어) 는 지원되지 않음. 추가 정보를 원하시면 ASRock 웹사이트에 있는 CPU 지원 목록을 참조하십시오. (http://www.asrock.com/)
침세트
메모리
3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 비 -ECC, 비버 퍼링 메모리 지원
*지원되는 메모리 주파수는 프로세서 종류에 따라 다를 수 있습니다.
* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)
확장 슬롯
WiFi-802.11ac 모듈 포함 )
μ Gold Contact 장착 (PCIE1)
오디오
ALC1220 오디오 코덱)
^TM 4 지원
- Nichicon Fine Gold 시리즈 오디오 캡
-디퍼렌셜 증폭기 포함 120dB SNR DAC
- 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원)
-순수 전원 입력
-다이렉트 드라이브 기술
-전면 출력 포트의 임피던스 감지
-골드 오디오 잡 :
-15μ골드 오디오 커넥터
LAN
무선 LAN
후면 패널 I/O
(ESD 보호 지원 )
(ESD 보호 지원 )
지원 )*
LED)*
* X299E-ITX REAR 카드를 제거하면 USB 3.1 Gen1 포트와 RJ-45 LAN 포트가 작동하지 않습니다 .
스피커/마이크(골드 오디오 잡)
저장 장치
RAID 10, Intel 빠른 저장 기술 15 및 Intel 스마트 응답 기술), NCQ, AHCI 및 핫 플러그 지원 *
M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4개 (32 Gb/s) 지원 **
2280 M.2 PCI Express 모듈 4 게 지원 (32 Gb/s)** ** Intel® Optane™ 기술 지원 (M2_1) ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** CPU 에서 가상 RAID(M2_2 와 M2_3) 지원
커넥터
*전체 최대 12V/3A, 36W LED 스트림 지원
*CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원 합니다.
제어)
* CPU 옵션 / 워터 펌프 팬은 팬 전력이 최대 1.5A(18W) 인 수냉식 콜러 팬을 지원합니다 .
*3 편 또는 4 편 팬이 사용 중인 경우, CPU_OPT/W_PUMP 와 CHA_FAN1 이 자동으로 감지할 수 있습니다.
μ 골드 오디오 커넥터 )
보호 지원 )
BIOS 기능
하드웨어
모니터
CPU 옵션/위터 펌프,새시 팬
1.0V, VCCIO, VCCSA
os
인증
*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com
BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 간수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.
1.3 온보드 헤더 및 커넥터
온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.
시스템 패널 헤더
(9 펀 PANEL1)
(1페이지,5번항목참조)
PWRBTN(전원스위치):
새시 전면 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끼는 방법을 구성할 수 있습니다.
RESET(리셋 스위치):
새시 전번 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 제시 작을 수행하지 못할 경우 리셋 스위치를 놀러 컴퓨터를 재시작합니다.
PLED(시스템 전원 LED):
새시 전번 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.
HDLED(하드 드라이브 동작 LED):
새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.
전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 하드 드라이브 등작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해녀에 연결할 때 와이이 할당과 핀 할당이 정확히 일치하는지 확인합니다.
전원 LED 및 스피키 헤더 (7 핀 SPK_PLED1)
(1 페이지, 10 번 항목 참조)
새시 전원 LED 와 새시 스피키 를이 헤더에 연결하십시오.
시리얼 ATA3 커넥터
(SATA3_2_3:
3페이지,21번 항목 참조)
(SATA3_4_5:
3페이지,22번항목참조 )(SATA3_6_7:
3페이지,23번항목참 조)
SATA3 6 7 SATA3 4 5 SATA3 2 3
이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속 도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.
USB 2.0 헤더
(9 핀 USB_5_6)
(3 페이지,20 번 항목 참조)


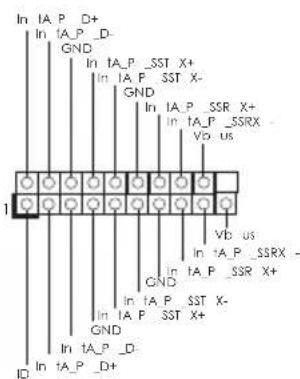

USB 3.1 Gen1 헤더
(19 편 USB_7_8)
(3 페이지,24 번 항목 참조)
전면 패널 오디오 헤더
(9 편 HD_AUDIO1)
(1 페이지, 14 번 항목 참조)
- 고음질 오더오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
- AC' 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC' 97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탐으로 가서
"Recording Volume" 을 조정합니다.
CPU/새시 옵션/워터 펌프 펜 커넥터
(4 핀 CHA_FAN1/W_PUMP)
(1 페이지, 1 번 항목 참조 )
이 마더보드에는 4 핀 수냉식 쓠시 펜 커넥터 1 개가 탑재되어 있습니다 .3 핀 CPU제시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.
CPU 팬 커넥터
(4 편 CPU_FAN1)
(1페이지,8번항목참조)
이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되 어 있습니다. 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연 결하십시오 .
CPU 옵션 / 워터 펄프 팬 커넥터
(4 편 CPU_OPT/W_ PUMP)
(1 페이지, 9번 항목 참조 )
이 마더보드에는 4 핀 수냉식 CPU 펜 커넥터가 탑재되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.
ATX 전원 커넥터
(24 편 ATXPWR1)
(1 페이지, 11 번 항목 참조 )
이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1페이지,6번항목참조)
이 마더보드에는 8 핀 ATX
12V 전원 커넥터가 탑재되어
있습니다 .4 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .
TPM 헤더
(17 편 TPMS1)
(1 페이지, 16 번 항목 참조 )
이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게 보관할 수 있는
TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호 하며 플랫폼 무결성을 유지합니다 .
RGB LED 헤더
(4 핀 RGB_LED1)
(1페이지,4번 항목 참조)
이 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결 하는 데 사용됩니다.
주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.
*이 헤더에 대한 추가 지침은 33 페이지를 참조하십시오.
가상 RAID On CPU 헤더 (4 핀 VROC1)
(1페이지,2번항목참조)
이 커넥터는 Intel® 가상 RAID on CPU 와 NVME/AHCI RAID on CPU PCIE 를 지원합니다
Intel VROC 제품의 도입으로 다음과 같은 세 가지 작동 모드를 사용할 수 있습니다.
SKU HW 키가 필요함 주요 기능
패스스루 필요하지 않음
니다.
표준 표준 키
프리미엄 프리미엄 키
* VROC 에 대한 자세한 내용은 Intel 에서 공식으로 발표한 정보를 참조하십시오.
1.4 스마트 스위치
마더보드에는 스마트스위치 2 개가 탑재되어 있습니다: 후면 버튼 스위치와 CMOS 소거 버튼 / 전원 버튼.
전원 버튼 스위치
(REAR_BTN_SEL1)
(1 페이지, 13 번 항목 참조 )
후면 버튼 스위치를 사용하여 사용자가 후면 패널 I/O 에서 CMOS 소거 버튼 / 전원 버튼 의 기능을 쉽게 조정할 수 있습니다. A: CMOS 소거 버튼 (기본값); B: 전원 버튼
CMOS 소거 버튼 / 전원 버튼
(REAR_BTN)
(5 페이지, 13 번 항목 참조 )
이 버튼의 기능은 후면 버튼 스위치로 조정할 수 있습니다. CMOS 소거 버튼(기본값) 으로 CMOS 값을 빨리 지울 수 있습니다 . 전원 버튼으로 시 스템을 빨리 켜거나 끝 수 있 습니다 .
CMOS 소거는 컴퓨터를 꼬고 전원 플러그를 빼는 경우에 반 작동합니다.
