Tipo de produto	Placa-mãe
Marca	ASRock
Modelo	X299E-ITX/ac
Formato	Mini-ITX (17 cm x 17 cm)
Peso aproximado	500 g
Soquete do processador	LGA 2066
Chipset	Intel® X299
Tipo de memória	DDR4 SO-DIMM, até 64 GB, quad-channel
Slots de memória	4 x DDR4 SO-DIMM
Frequência de memória suportada	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Slot de expansão	1 x PCI Express 3.0 x16
Armazenamento	6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Áudio	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Rede	2 x Gigabit LAN (Intel® I219V e I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Portas USB traseiras	1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1
Alimentação	1 x ATX 24 pinos, 1 x 12V 8 pinos
Sistema operacional compatível	Microsoft® Windows® 10 64 bits
Funções principais	Suporte Intel® Turbo Boost Max 3.0, Hyper BCLK III, BIOS UEFI, RGB LED, Virtual RAID on CPU
Manutenção e limpeza	Limpeza regular de poeira, evitar umidade, usar um pano macio
Segurança	Proteção contra sobretensão, descargas eletrostáticas, raios
Peças de reposição e reparabilidade	Antena Wi-Fi, cabos SATA, parafusos M.2 (opcionais)
Garantia	Consulte o site da ASRock para as condições

Perguntas frequentes - X299E-ITX/ac ASROCK

Que tipo de processador a placa-mãe X299E-ITX/ac suporta?

Ela suporta processadores Intel® Core™ X-Series (79xx, 78xx-Series) para soquete LGA 2066, com 28 ou 44 vias PCIe (6 núcleos ou mais). Processadores de 16 vias PCIe (4 núcleos) não são suportados.

Qual é a capacidade máxima de memória e o tipo de módulos?

A capacidade máxima é de 64 GB em DDR4, via 4 slots SO-DIMM. Ela suporta quad-channel e frequências de até 4000 MHz (OC).

A placa-mãe possui portas M.2?

Sim, ela possui três sockets Ultra M.2: um (M2_1) suporta módulos SATA e PCIe Gen3 x4 (tipo 2230/2242/2260/2280), os outros dois (M2_2 e M2_3) suportam apenas PCIe Gen3 x4 (tipo 2280).

Como redefinir o BIOS (Clear CMOS)?

Use o botão Clear CMOS na parte traseira (definido por padrão através do interruptor traseiro). Certifique-se de que o computador está desligado e desconectado antes de pressionar.

A placa-mãe suporta Wi-Fi e Bluetooth?

Sim, ela integra um módulo Intel® Dual-Band Wireless-AC 8265 suportando Wi-Fi 802.11a/b/g/n/ac (até 867 Mbps) e Bluetooth 4.2.

Qual é o formato da placa-mãe (fator de forma)?

É um formato Mini-ITX (17 cm x 17 cm), projetado para gabinetes compactos.

Quantas portas SATA e que tipo de RAID?

Ela oferece 6 portas SATA3 (6 Gbit/s) suportando os modos RAID 0, 1, 5, 10, além das tecnologias Intel Rapid Storage e Smart Response.

O que significa o botão traseiro (REAR_BTN)?

O interruptor traseiro permite alternar entre as funções Clear CMOS (padrão) e botão de alimentação. Isso permite ligar/desligar o sistema ou limpar o CMOS rapidamente.

A placa-mãe suporta overclock?

Sim, ela suporta overclock via BIOS e tecnologias como Hyper BCLK III. Atenção: overclock pode danificar componentes e é por sua conta e risco.

Quais sistemas operacionais são compatíveis?

Ela é oficialmente compatível com Microsoft® Windows® 10 64 bits.

MANUAL DE UTILIZADOR X299E-ITX/ac ASROCK

Obrigado por adquirir a placa mãe ASRock X299E-ITX/ac, uma placa mãe confiável produzida sob o controle rigoroso e consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa-mãe ASRock X299E-ITX/ac (Fator Mini-ITX Form)
  • Guia de Instalação Rápida ASRock X299E-ITX/ac
  • CD de Suporte da ASRock X299E-ITX/ac
• 1 x Painel de I/O
• 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)
• 3 x Parafusos para Soquetes Ultra M.2 (Opcional)

1.2 Especificações

Plataforma	• Formato Mini-ITX• PCB 10 Camadas
CPU	• Suporta Processadores da família Intel® CoreTM série X (série 79xx, 78xx) para o Soquete LGA 2066* Suporta apenas o 28 e 44 processadores de faixa PCIe (6-core e acima). 16 processadores de faixa PCIe (4 núcleos) não são suportados. Por favor, consulte a Lista de Suporte de CPU no site da ASRock para obter mais informação. (http://www.asrock.com/)• Digi Power design• Design com 7 fases de alimentação• Suporta Tecnologia Intel® Turbo Boost Max 3.0• Suporta Mecanismo ASRock Hyper BCLK III
Chipset	• Intel® X299
Memória	• Memória DDR4 Quad Channel Tecnologia• 4 x Slots DDR4 SO-DIMM• Suporta memóriaDDR4 4000(OC)*/3866(OC)/ 3800(OC)/ 3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/ 2400/2133 não ECC, sem memória intermediária* A frequência máxima de memória suportada pode variar por tipo de processador.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)• Capacidade máxima da memória do sistema: 64GB• Suporta Extreme Memory Profile (XMP) 2.0 da Intel®
Slot de expansão	• 1 x Slot PCI Express 3.0 x16 (PCIE1:modo x16)• 1 x Soquete M.2 Vertical (Tecla E) com módulo Wi-Fi-802.11ac incluído (na I/O traseira)• Contato em Ouro 15μ no Slot PCIe VGA (PCIE1)
Áudio	• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)• Suporte áudio Blu-ray superior• Suporta Proteção de Sobretensão

• Suporta Purity Sound ^TM 4
• Capacitor de Áudio Série Ouro Fino Nichicon
• 120dB SNR DAC com amplificador diferencial
• Fone de Ouvido NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até 600 Ohms)
• Ligação Pura
• Tecnologia de drive direto
• Sensoriamento de Impedância na porta de saída dianteira
• Fonres de Áudio Gold
• Conector de Áudio de Outro 15 μ
  • Suporta a tecnologia DTS Connect

LAN

• LAN Gigabit a 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
- Suporta Wake-On-LAN
- Oferece Suporte à Proteção de Relâmpago/ESD
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE

LAN sem fios

• Intel® Dual Band Wireless-AC 8265
  • Suporta IEEE 802.11a/b/g/n/ac
• Suporta Dual-Band (2,4/5 GHz com largura de banda de 80Mhz) e MU-MIMO
• Suporta conexões sem fio de alta velocidade até 867Mbps
• 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)
• Suporta Bluetooth 4.2 / 3.0 + Classe II de alta velocidade

• 2 x Portas de Antena
  • 1 x Porta de saída SPDIF ótica
• 1 x Porta USB 3.1 Gen2 Tipo A (10 Gb/s) (ASMedia ASM3142) (Suporta Proteção ESD)
• 1 x Porta USB 3.1 Gen2 Tipo C (10 Gb/s) (ASMedia ASM3142) (Suporta Proteção ESD)
• 4 x Portas USB 3.1 Gen1 (ASMedia ASM1074 núcleo) (Suporta Proteção ESD)*
• 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)*

* Se você remover o cartão TRASEIRO X299E-ITX, as portas USB 3.1 Gen1 e as Portas LAN RJ-45 não funcionarão.

• 1 x botão de limpeza CMOS / Botão Liga/Desliga
- Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (Entradas de Áudio Gold)

Armazena- mento

• 6 x Conectores SATA3 6,0 Gb/s, suportaRAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel 15 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente*
• 1 x Soquete Ultra M.2 (M2_1), suporta Chave M tipo 2230/2242/2260/2280 módulo M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**
• 2 x Ultra Soquete M.2 (M2_2 e M2_3), suporta Chabe M tipo 2280 módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**

** Suporta a tecnologia Intel® Optane™ (M2_1)

** Suporta NVMe SSD como discos de inicialização

** Suporta RAID Virtual na CPU (M2_2 e M2_3)

Conector

• 1 x RAID Virtual no cabeçote da CPU

• 1 x LED de alimentação e Cabeçote de Autofalante

• 1 x Cabeçote de LED RGB

* Suporta no total até 12V/3A, Tira de LED de 36W

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de CPU Opcional/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 1,5A máximo (18W) potência do ventilador.

- 1 x Conector de Ventoinha de Chassi (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* CPU_OPT/W_PUMP e CHA_FAN1 pode detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

• 1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)
• 1 x Conector de energia 8-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ)
• 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD)
• 1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1) (Suporta Proteção ESD)
• 1 x Botão Traseiro (A: Botão Limpar CMOS; B: Botão de alimentação)

Funções da BIOS

• AMI Legal UEFI BIOS com suporte multilingue GUI
- ACPI 6.1 compatível com eventos de despertar
- Suporte SMBIOS 3.0
• CPU, A DRAM, PCH multi-ajuste de tensão 1,0V

Monitor de hardware

• Sensor de Temperatura: CPU, CPU opcional / bomba de água, Ventoinhas do Chassi
• Tacômetro da ventoinha: CPU, CPU opcional / bomba de água, Ventoinhas do Chassi
• Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU opcional / bomba de água, Ventoinhas do Chassi
• Controle multi-velocidade da ventoinha: CPU, CPU opcional / bomba de água, Ventoinhas do Chassi
• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

so

• Microsoft® Windows® 10 64-bit

Certificações

• FCC, CE, WHQL
• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 7 pinos) (ver p.1, N.º 10)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

Conectores série ATA3

(SATA3_2_3:

ver p.3, N.° 21)

(SATA3_4_5:

ver p.3 No. 22)

(SATA3_6_7:

ver p.3, N.° 23)

SATA3_6_7 SATA3_4_5 SATA3_2_3

Estes seis conectores SATA3

suportam cabos de dados

SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

Suporte USB 2.0

(USB_5_6 de 9 pinos)

(ver p.3, N.° 20)

Cada suporte USB 2.0 pode ter duas portas.

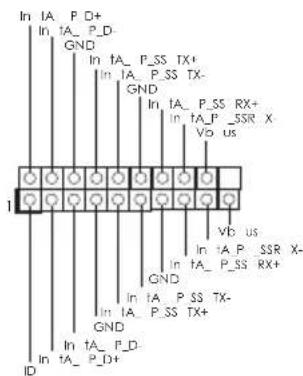

Suporte USB 3.1 Gen1

(19-pin USB_7_8)

(ver p.3, N.° 24)

In IA_P_D+ In IA_P_D- GND In TA_P_SS TX+ In IA_P_SS TX- GND In TA_P_SS RX+ In TA_P_SS_RX in VD us 1 In TA_P_SS RX+ in TA_P_SS TX- GND In IA_P_SS TX+ In IA_P_SS TX+ In TA_P_D+ In TA_P_D+ ID

Cada suporte USB 3.1 Gen1 pode ter duas portas.

Suporte de áudio do painel frontal

(HD_AUDIO1 de 9 pinos)

(ver p.1, N.° 14)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_L MIC2_R

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Chassis Opcional /

Conector da ventoinha de bomba de água

(4-pinos CHA_FAN1/W_PUMP)

(ver p.1, N.° 1)

GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração a água de 4 pinos.

Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector da Ventoinha da CPU

(CPU_FAN1 de 4 pinos)

(ver p.1, N.° 8)

GND
FAN VOLTAGE CONTROL
FAN SPEED
FAN_SPEED_CONTROL

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector da ventoinha de bomba de água/CPU opcional

(4-pinos CPU_OPT/ W_PUMP)

(ver p.1, N.° 9)

GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos.

Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 11)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 6)

Esta placa-mãe inclui um conec- tor de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

Cabeçote de LED RGB (RGB_LED1 de 4 pinos) (ver p.1, N.º 4)

Este Cabeçote RGB é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.

* Consulte a página 33 para obter mais informações sobre esta plataforma.

RAID Virtual no cabeçote da CPU (VROC1 de 4 pinos) (ver p.1, N.º 2)

Este conector suporta Intel ^® Virtual RAID na CPU e RAID NVME/AHCI na CPU PCIE.

Com a introdução do produto Intel VROC, existem três modos de operação:

SKU

Requer uma chave HW

Principais Recursos

Pasagem Não necessário

Padrão Tecla Padrão

Premium Tecla Premium

* Para mais detalhes sobre VROC, consulte a informação oficial lançada pela Intel.

A placa-mãe tem duas chaves inteligentes: Interruptor de tecla traseira e botão de alimentação/botão Clear CMOS.

Interruptor de Botão

Traseiro

(REAR_BTN_SEL1)

(ver p.1, N.° 13)

Interruptor de tecla traseira permite aos usuários facilmente ajustar a função do botão de alimentação/botão Clear CMOS no painel traseiro I/O. A: Botão Limpar CMOS (padrão); B: Botão de alimentação

Botão de limpeza CMOS /

Botão Liga/Desliga

(REAR_BTN)

(ver p.5, N.° 13)

A função deste botão pode ser ajustada pelo botão interruptor traseiro. O Botão Limpar CMOS (padrão) permite aos usuários apagar os valores CMOS rapidamente. O Botão de alimentação permite aos usuários ligar/desligar o sistema rapidamente.

Limpar CMOS pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.
